Intitulé	Description
Type de produit	Disjoncteur modulaire 18 modules
Caractéristiques techniques principales	Disjoncteur à courant différentiel résiduel, 18 modules, conforme aux normes en vigueur
Alimentation électrique	230V AC
Dimensions approximatives	Largeur : 36 mm par module, Hauteur : 85 mm, Profondeur : 70 mm
Poids	Environ 1,5 kg
Compatibilités	Compatible avec les tableaux électriques Legrand et autres marques standards
Tension	Max 400V AC
Puissance	Capacité de coupure de 6 kA
Fonctions principales	Protection contre les surcharges et les courts-circuits, détection des fuites de courant
Entretien et nettoyage	Vérification régulière de l'état, nettoyage avec un chiffon sec, pas d'eau ni de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation par un professionnel qualifié
Sécurité	Normes de sécurité électrique respectées, protection IP20
Informations générales utiles	Installation recommandée par un électricien professionnel, garantie de 2 ans

FOIRE AUX QUESTIONS - DRIVIA 18 MODULES LEGRAND

Qu'est-ce que le Legrand Drivia 18 modules ?

Le Legrand Drivia 18 modules est un tableau électrique modulable qui permet d'organiser et de protéger les circuits électriques dans un bâtiment. Il est conçu pour accueillir différents types de disjoncteurs et d'appareils de protection.

Comment installer le Legrand Drivia 18 modules ?

Pour installer le Legrand Drivia 18 modules, suivez les étapes suivantes : 1. Coupez l'alimentation électrique. 2. Fixez le tableau au mur à l'aide de vis. 3. Raccordez les câbles électriques aux bornes appropriées. 4. Installez les modules et les disjoncteurs dans le tableau. 5. Rétablissez l'alimentation et vérifiez le bon fonctionnement.

Que faire si le disjoncteur se déclenche fréquemment ?

Si le disjoncteur se déclenche fréquemment, cela peut indiquer un court-circuit ou une surcharge. Vérifiez les appareils connectés, débranchez ceux qui pourraient être en cause, et réinitialisez le disjoncteur. Si le problème persiste, contactez un électricien.

Comment savoir si le tableau est correctement ventilé ?

Assurez-vous que le tableau est installé dans un endroit bien aéré et qu'il n'est pas obstrué par des objets. Vérifiez également que la température à l'intérieur du tableau ne dépasse pas les limites recommandées. Une température excessive peut endommager les composants.

Quels types de modules peuvent être installés dans le Legrand Drivia 18 modules ?

Le tableau Legrand Drivia 18 modules peut accueillir une variété de modules, notamment des disjoncteurs, des interrupteurs différentiels, des contacteurs et des relais. Assurez-vous de respecter les spécifications et les recommandations du fabricant lors de l'installation.

Le tableau Drivia est-il compatible avec les normes électriques en vigueur ?

Oui, le tableau Legrand Drivia 18 modules est conçu pour être conforme aux normes électriques en vigueur, telles que la norme NF C 15-100 en France. Il est important de vérifier la conformité lors de l'installation.

Comment entretenir le tableau électrique Legrand Drivia ?

Pour entretenir le tableau électrique, vérifiez régulièrement l'état des câbles et des connexions. Nettoyez l'extérieur du tableau avec un chiffon sec et évitez l'humidité. En cas de doute, demandez l'avis d'un professionnel.

Que faire si un module est défectueux ?

Si un module est défectueux, coupez l'alimentation électrique, retirez le module concerné et remplacez-le par un nouveau module compatible. Assurez-vous de respecter les instructions du fabricant et, si nécessaire, faites appel à un électricien.

MODE D'EMPLOI DRIVIA 18 MODULES LEGRAND

1.Description,utilisation. 1
2. Gamme, tableau d'équivalence......1
3. Cotes d'encombrement. 1
4. Caracteristiques generales...2
5. Conformités et agréments 2
6. Equipements livres.. 3
7. Complément d'installation.....3-4-5-6

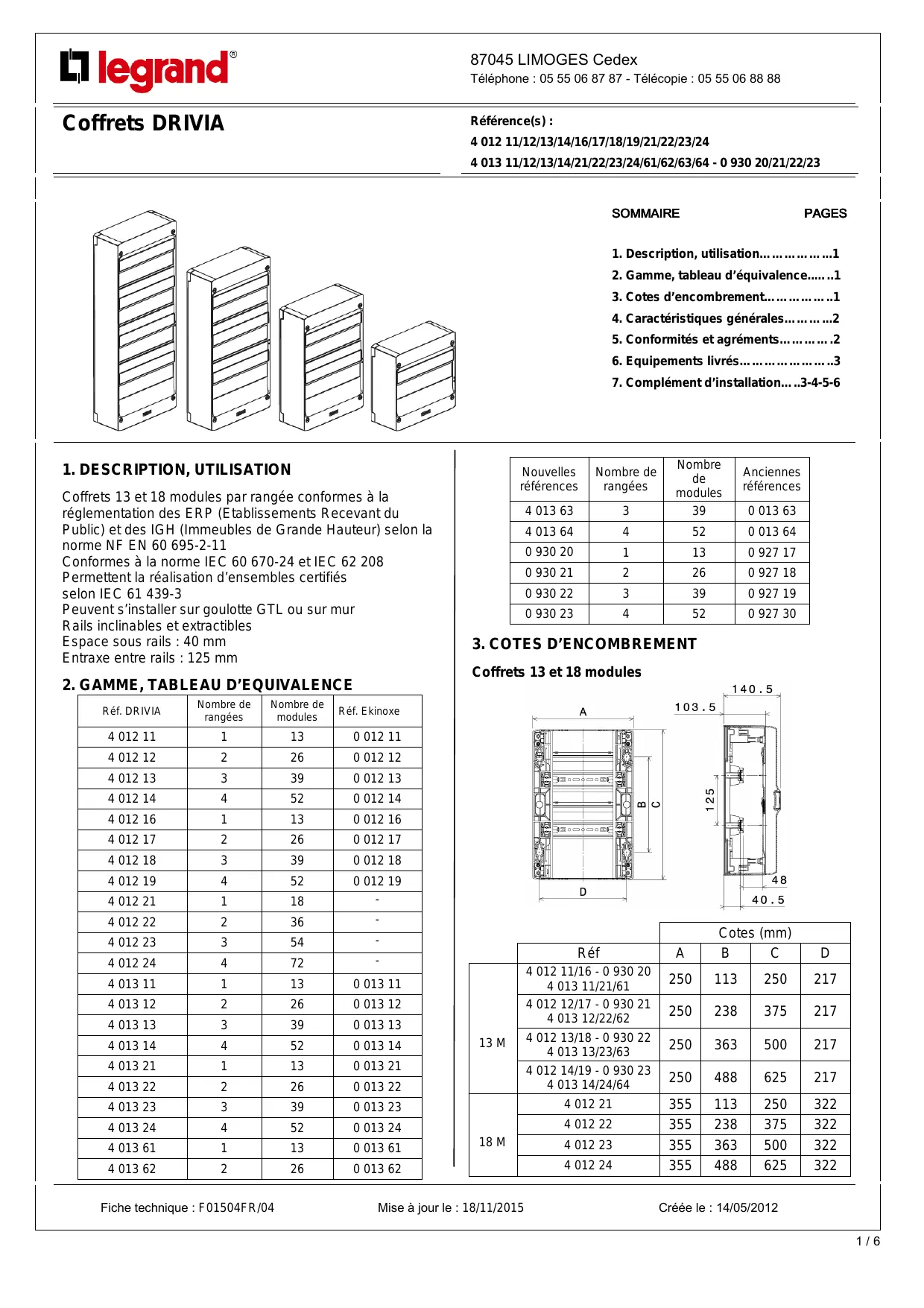

1.DESCRIPTION,UTILISATION

Coffrets 13 et 18 modules par rangée conformes à la

réglementation des ERP (Etablissements Recevant du

Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11

Conformes à la norme IEC 60 670-24 et IEC 62 208

Permettent la réalisation d'ensembles certifiés selon IEC 61 439-3

Peuvent sinstaller sur goulotte GTL ou sur mur

Rails inclinables et extractibles

Espace sous rails : 40 mm

Entraxe entre rails : 125 mm

1. GAMME, TABLEAU D'ÉQUIVALENCE

Réf. DRIVIA	Nombre derangées	Nombre demodules	Réf. Ekinoxe
4 012 11	1	13	0 012 11
4 012 12	2	26	0 012 12
4 012 13	3	39	0 012 13
4 012 14	4	52	0 012 14
4 012 16	1	13	0 012 16
4 012 17	2	26	0 012 17
4 012 18	3	39	0 012 18
4 012 19	4	52	0 012 19
4 012 21	1	18	-
4 012 22	2	36	-
4 012 23	3	54	-
4 012 24	4	72	-
4 013 11	1	13	0 013 11
4 013 12	2	26	0 013 12
4 013 13	3	39	0 013 13
4 013 14	4	52	0 013 14
4 013 21	1	13	0 013 21
4 013 22	2	26	0 013 22
4 013 23	3	39	0 013 23
4 013 24	4	52	0 013 24
4 013 61	1	13	0 013 61
4 013 62	2	26	0 013 62

Nouvelles références	Nombre derangées	Nombredemodules	Anciennesréférences
4 013 63	3	39	0 013 63
4 013 64	4	52	0 013 64
0 930 20	1	13	0 927 17
0 930 21	2	26	0 927 18
0 930 22	3	39	0 927 19
0 930 23	4	52	0 927 30

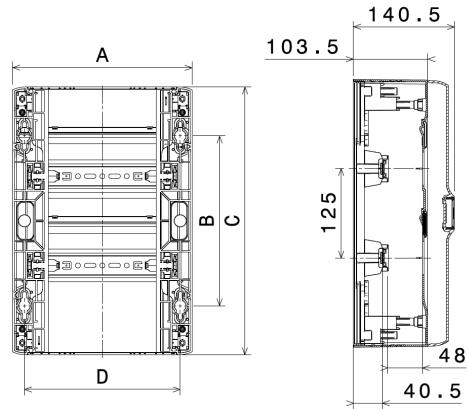

3. COTES D'ENCOMBREMENT

Coffrets 13 et 18 modules

		Cotes (mm)
		Réf	A	B	C
13 M	4 012 11/16 - 0 930 204 013 11/21/61	250	113	250	217
	4 012 12/17 - 0 930 214 013 12/22/62	250	238	375	217
	4 012 13/18 - 0 930 224 013 13/23/63	250	363	500	217
	4 012 14/19 - 0 930 234 013 14/24/64	250	488	625	217
18 M	4 012 21	355	113	250	322
	4 012 22	355	238	375	322
	4 012 23	355	363	500	322
	4 012 24	355	488	625	322

4. CHARACTERISTIQUES GENERALES

4.1 Caracteristiques techniques

Coloris capot : blanc RAL 9003

. Coloris porte : blanc RAL 9003 ou transparent

. Indice de protection : IP30 - IK05 sans porte

IP40 - IK07 avec porte

. Autoextinguibilité : 750°C ERP

1. Plaque de fond isolante pour les références

4 012 16/17/18/19 - 4 013 21/22/23/24

. Double isolation possible avec plaque de fond isolante (autres reférences)

. Tension d'emploi assignée : 400V AC - 50/60 Hz

. Tension d'isolement assignée : 400V AC - 50/60 Hz

. Tension assignée de tenue aux chocs : Uimp = 6kV

. Intensité de court-circuit : 10 kA

. Température de stockage et de montage :

-20°C a + 70°C

. Température d'utilisation : -10°C à + 40°C

. Courant maxi admissible :

4 012 11/16 - 0 930 20 : 60A

4 013 11/21/61 : 60A

4012 12/13/14/17/18/19/21/22/23/24 : 90A

0 930 21/22/23 : 90A

4 013 12/13/14/22/23/24/62/63/64 : 90A

Charges admissibles : 40N par rangée

Puissances dissipées :

	13 modules	18 modules
1 rangée	27w	28w
2 rangées	35w	45w
3rangées	52w	67w
4rangées	57w	91w

. Couple de service des vis plastique : 2Nm

4.2 Matieres

. Capot, chássis : polystyrene chic
. Porte : polycarbonate
. Poignée : ABS + chrome
. Bandeau de repérage : polycarbonate
Supports de rail : polycarbonate charged fibre de verre
. Vis capot : polycarbonate charge fibre de verre
1. Rails : acier galvanisé
Gache : polyamide
. Charnière : polypropylène
1. Grappe de préfixation : polycarbonate chargé fibre de verre
. Portedocument : polystyrene chic

4.3 Capacité des borniers

	Bornier terre		Bornier Ph + N
	Borres à cages	Borres auto	Borres à vis
Réf.	6 - 25 (mm²)	1.5 - 4 (mm²)	10 - 35 (mm²)	6 - 25 (mm²)
4 012 11 0 930 20	5	9	-	-
4 012 12 0 930 21	5	18	1	5
4 012 13 0 930 22	5	27	1	5
4 012 14 0 930 23	5	27	1	5
4 012 21	5	27	-	-
4 012 22	5	27	1	5
4 012 23	5	36	1	5
4 012 24	5	45	1	5
4 012 16	5	9	-	-
4 012 17	5	18	-	-
4 012 18	5	27	-	-
4 012 19	5	27	-	-

	Bornier terre		Bornier Neutre
	Bonnés à vis		Bonnés à vis
Réf.	6 - 25 (mm2)	1.5 - 16 (mm2)	6 - 25 (mm2)	1.5 - 16 (mm2)
4 013 11	1	12	-	-
4 013 12	1	21	-	-
4 013 13/14	1	26	-	-
4 013 21	1	12	1	12
4 013 22	1	16	1	16
4 013 23	1	21	1	21
4 013 24	1	26	1	26
4 013 61	1	12	1	12
4 013 62	1	21	1	21
4 013 63/64	1	26	1	26

Equipement borniers complémentaires 7.3 page 4

4.4 Nombre d'obturateurs

Réf.	5 modules	13 modules
4 012 11/16/210 930 20	1	-
4 012 12/17/220 930 21	2	-
4 012 13/18/230 930 22	1	1
4 012 14/19/240 930 23	2	1
4 013 11/21/61	1	-
4 013 12/22/62	2	-
4 013 13/23/63	2	1
4 013 14/24/64	2	1

5. CONFORMITES ET AGREEMENTS

IEC 60 670-24

IEC62208

NF C61-910

IEC 60 695-2-11

RoHS

WEEE

REACH

Fiche PEP

6. EQUIPEMENTS LIVRES

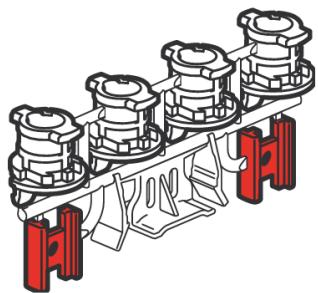

1 grappe de préfixation livrée par coffret

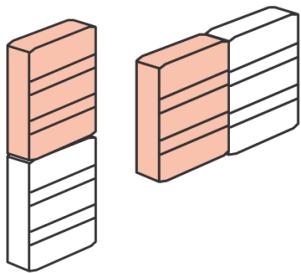

• Jumelage vertical et horizontal

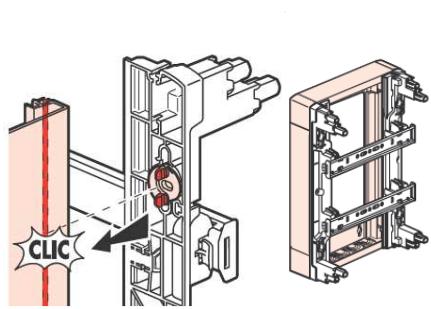

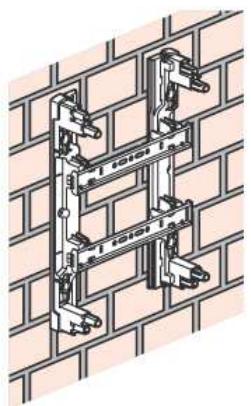

6.2 Fixation

• Fixation sur tout type de mur : (rattrapage de l'erreur du foret)

Fixation sur goulotte GTL et rehausse

Fiche technique : F01504FR/04

Mise à jour le : 18/11/2015

6.3 Porte document adhésif

• GD : Grande Distribution

Epaisseur de la porte : 37mm

Creée le : 18/04/12

7. COMPLEMENT D'INSTALLATION (suite)

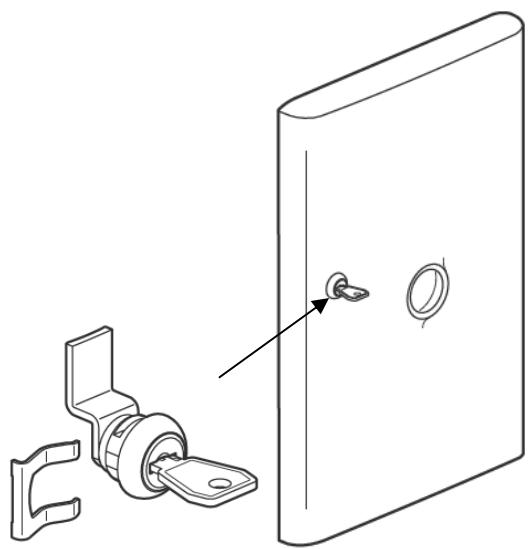

7.2 Serrure a clé réf 4 013 91

7.3 Borniers complémentaires

Bornier de terre à connexion automatique IP 2X pour coffret 13 modules : ref. 4 050 55

(capacité 5x6 à 25mm² + 27x1.5 à 4mm²)

Bornier de terre à connexion automatique IP 2X pour coffret 18 modules : ref. 4 050 57

(capacité 5x6 à 25mm² + 45x1.5 à 4mm²)

Bornier de terre à vis IP 2X pour coffret 13 modules : ref. 4048 39

(capacité 1x6 à 25mm² + 26x1.5 à 16mm²)

Bornier isolé tripolaire + neutre IP 2X pour coffret 13

modules:réf.404814

(1 neutre 1x4 à 25mm² + 12x1.5 à 16mm²) + (3 phases

4x1.5 à 16mm²)

Support pour bornier supplémentaire pour coffret 13 modules : ref. 4 048 18

Support vide 28 trough, recoit les borniers nus à visser et pour composition à partir des borniers IP2.

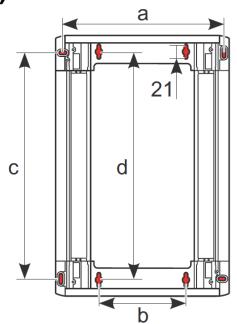

7.4 Rehausses (profondeur 50~mm )

Rehausse pour coffrets 13 modules

	®	®	®	®
Réf.	4 013 71	4 013 72	4 013 73	4 013 74
a	236	236	236	236
b	126	126	126	126
c	201	326	451	576
d	204	329	454	579

Rehausse pour coffrets 18 modules

	®	®	®	®
Réf.	4 012 71	4 012 72	4 012 73	4 012 74
a	341	341	341	341
b	231	231	231	231
c	201	326	451	576
d	204	329	454	579

Rehausse pour coffret 13 modules + platine

	Rét.	4 013 81	4 013 82	4 013 83	4 013 84
a	233	233	233	233	233
b	126	126	126	126	126
c	426	551	676	801	801
d	429	554	679	804	804

Référence(s):

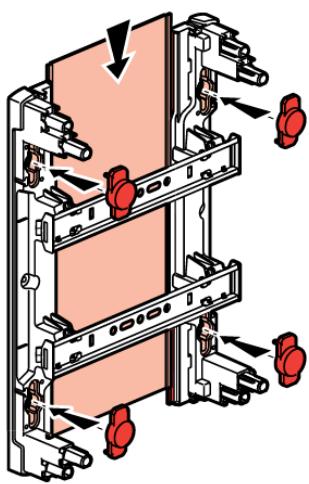

7.5 Plaques de fond livrées avec bouchon permettant d'obtenir la double isolation.

	Réf. coffrets	Réf. plaques de fond
13M	4 012 11/164 013 11/61 - 0 930 20	4 013 51
	4 012 12/174 013 12/62 - 0 930 21	4 013 52
	4 012 13/184 013 13/63 - 0 930 22	4 013 53
	4 012 14/194 013 14/64 - 0 930 23	4 013 54
18M	4 012 21	4 012 51
	4 012 22	4 012 52
	4 012 23	4 012 53
	4 012 24	4 012 54

7.6 Platines pour disjoncteur de branchement d'abonné

Conformes NF C 61-910

Pour disjoncteur seul : ref. 4 011 91

Pour disjoncteur et compteur électronique triphasé : ref. 4 011 83

Répond à la HN 62-S-80

Pour disjoncteur et compteur électronique monophasé : ref. 4 011 81

Répond aux specifications ERDF-CPT-M&S Spe-10015A

7.7 Obturateurs blancs RAL 9003

Déparables par module et demi-module

5 modules : ref. 0 016 60

13 modules : ref. 0 016 62

18 modules : ref. 0 016 64

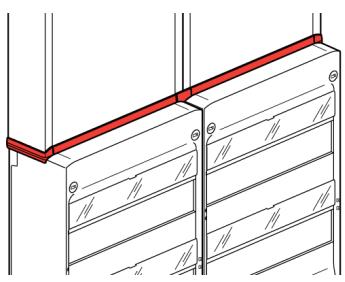

7.8 Kit de finition coffret goulotte GTL ref. 4 013 94

Pour coffreets et goulottes GTL 13 et 18M.

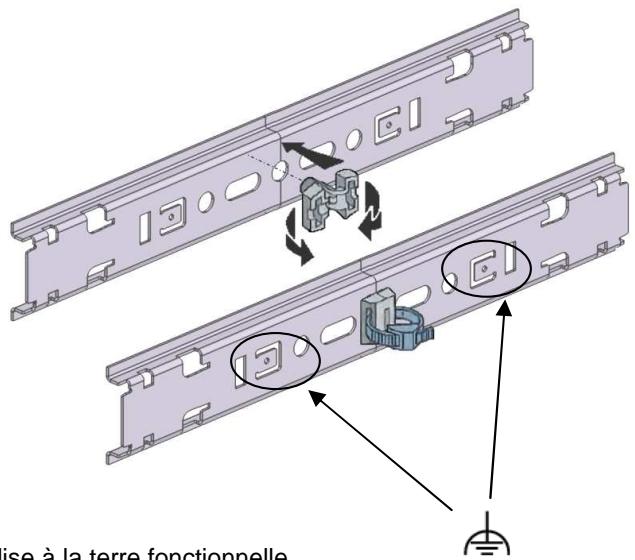

7.9 Verrou

Verrou pour fixation des colliers sur rail : ref. 0 319 78

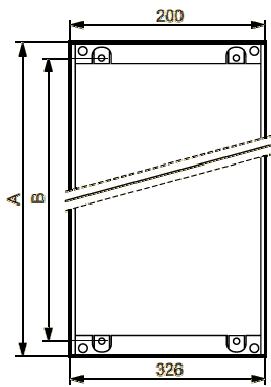

7.10 Caches pour tableau d'abonné (profondeur 126 mm)

Réf.	A	B
4 013 85	526	502
4 013 86	651	627
4 013 87	776	752

7. COMPLEMENT D'INSTALLATION (suite)

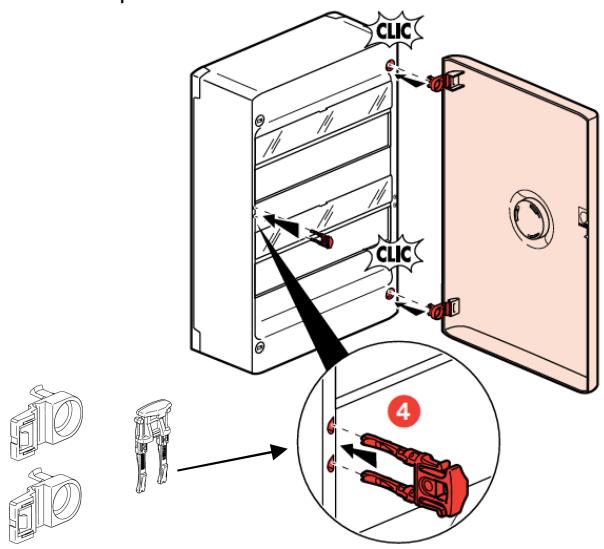

7.11 Porte document adhesif ref 4 013 89

7.12 Pièces détachées

• Kit charnières et gâche réf. 9 803 74

• Lot de 20 vis capot ref. 9 803 75

• Kit de fixation ref. 9 803 76
