DRIVIA 39 MODULES - Tableau électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique 39 modules
Marque	Legrand
Modèle	DRIVIA 39 MODULES
Nombre de modules	39
Courant nominal (In)	63 A
Indice de protection	IP30
Norme	CEI 61439-3
Tension nominale	230/400 V
Fréquence	50 Hz
Matériau du coffret	Plastique isolant
Alimentation	Réseau électrique monophasé ou triphasé
Fonctions principales	Distribution électrique, protection différentielle et divisionnaire
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs ou de solvants
Sécurité	Test mensuel des interrupteurs différentiels (bouton T) ; installation par un électricien qualifié
Pièces détachées et réparabilité	Utiliser exclusivement des accessoires Legrand ; réparation par personnel habilité Legrand
Informations générales	Protection des dents des peignes ; étiquette produit à apposer sur le coffret

FOIRE AUX QUESTIONS - DRIVIA 39 MODULES LEGRAND

Comment installer le tableau électrique DRIVIA 39 MODULES ?

L'installation doit être réalisée par un électricien qualifié conformément aux règles en vigueur. Fixer le coffret au mur ou sur goulotte, puis raccorder les peignes. Avant la mise sous tension, vérifier la présence des accessoires de protection des dents.

Comment tester les interrupteurs différentiels ?

Appuyer sur le bouton T de chaque interrupteur différentiel. L'appareil doit déclencher immédiatement. Effectuer ce test tous les mois. En cas de non-déclenchement, contacter un électricien.

Quels accessoires sont disponibles pour ce tableau ?

Legrand propose des accessoires de protection de raccordement (réf. 405000, 405001, 405002) et des peignes horizontaux/verticaux. Utiliser exclusivement des accessoires Legrand.

Où placer l'étiquette produit ?

L'étiquette produit (si fournie) doit être apposée sur une face visible du coffret en exploitation. Elle contient les informations de marque, modèle et norme.

Que faire si le tableau ne déclenche pas lors du test ?

Si le test du bouton T échoue, la sécurité de l'installation est diminuée. Faire appel immédiatement à un électricien qualifié pour vérifier et remplacer le dispositif différentiel.

Peut-on jumeler plusieurs tableaux DRIVIA ?

Oui, le DRIVIA 39 MODULES permet le jumelage vertical et horizontal pour étendre la capacité de distribution. Se référer au mode d'emploi pour les instructions de montage.

Quelle est la garantie de ce produit ?

La garantie Legrand s'applique. Toute ouverture ou réparation non autorisée annule la garantie. Contacter un installateur agréé pour toute intervention.

Comment nettoyer le tableau électrique ?

Nettoyer avec un chiffon sec non pelucheux. Ne jamais utiliser d'eau, de produits abrasifs ou de solvants. Débrancher l'alimentation avant tout nettoyage.

Quels types de modules peuvent être installés ?

Le tableau accepte tous les modules Legrand au format standard (disjoncteurs, interrupteurs différentiels, contacteurs, etc.) pour une distribution modulaire.

Comment obtenir la notice en français ?

La notice est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre email.

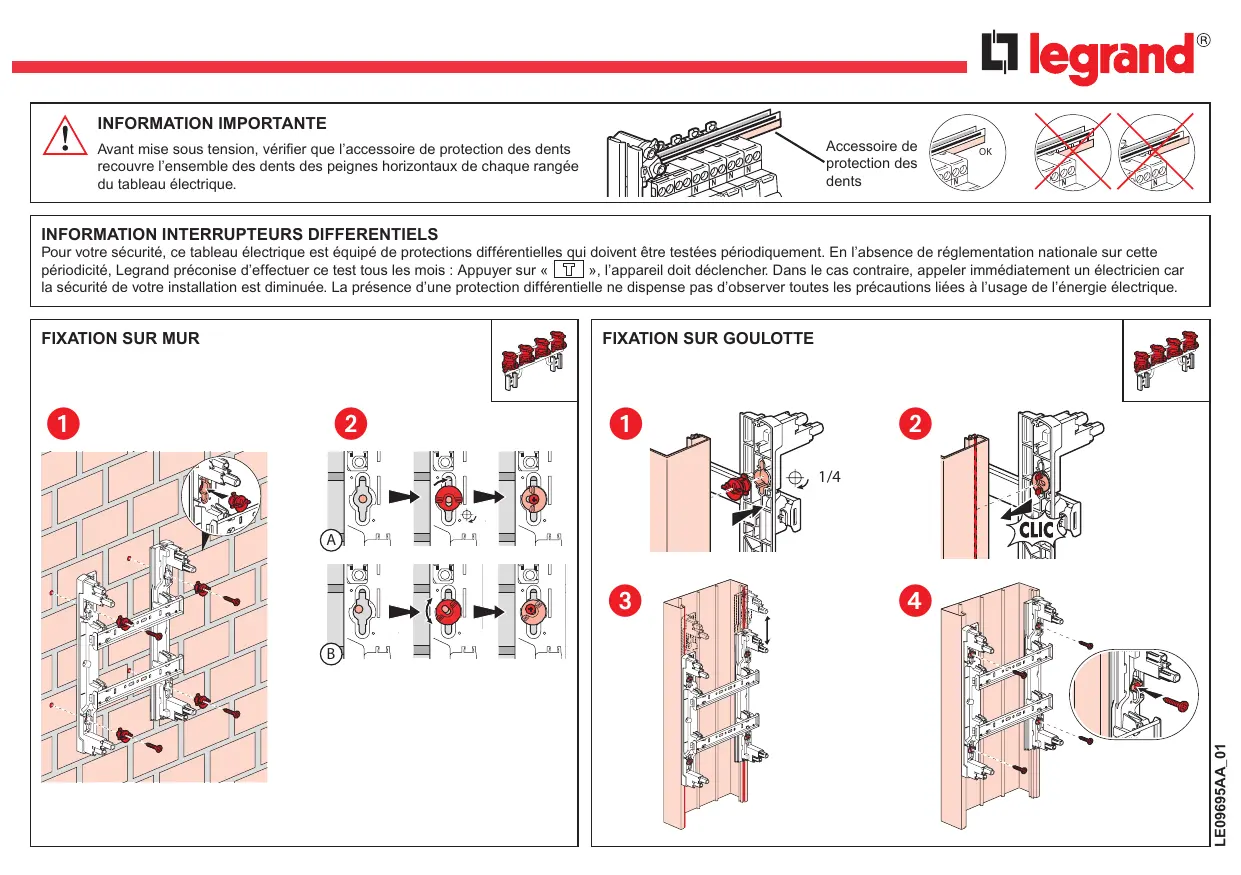

MODE D'EMPLOI DRIVIA 39 MODULES LEGRAND

Avant mise sous tension, vérifier que l'accessoire de protection des dents recouvre l'ensemble des dents des peignes horizontally de chaque rangée du tableau électrique.

Accessoire de protection des dents

INFORMATION INTERRUPEURS DIFFERENTIELS

Pour toute sécurité, ce tableau électrique est équipé de protections différentielles qui doivent être testées périodiquement. En l'absence de réglementation nationale sur cette période, Legrand préconise d'effectuer ce test tous les mois: Appuyer sur « T », l'appareil doit déclencher. Dans le cas contraire, appeler immidiatement un électrique car la sécurité de votre installation est diminuée. La présence d'une protection différentielle ne dispense pas d'observer toutes les précautions liées à l'utilisation de l'énergie électrique.

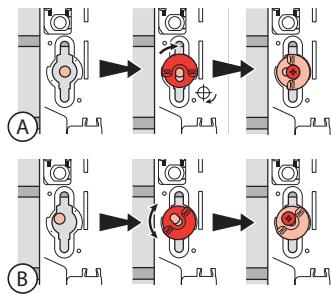

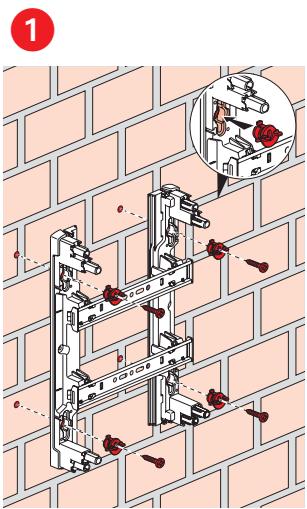

FIXATION SUR MUR

2

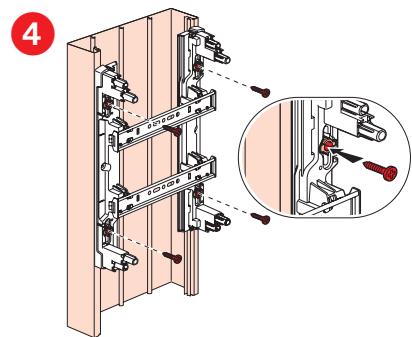

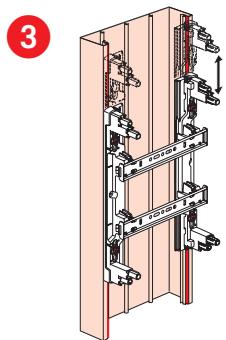

FIXATION SUR GOULOTTE

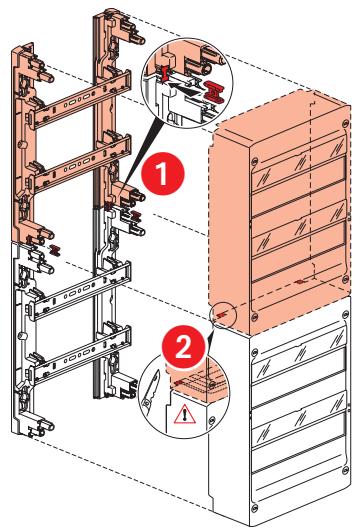

JUMELAGE VERTICAL

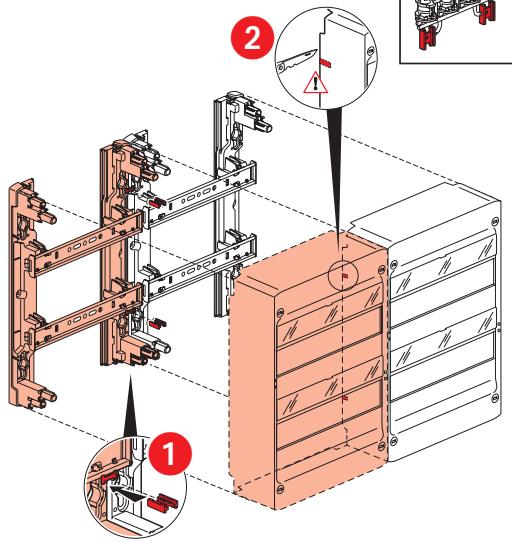

JUMELAGE HORIZONTAL

IDENTIFICATION COFFRET

L'étiquette produit (si présente dans le sachet) doit obligatoirement être apposée sur une face visible du coffret en exploitation.

ETIQUETE PRODUIT

2008 XX A 16W21

legrand InA:63A IP 30

CE IEC 61439-3

0 930 XX A16W21

legrand InA:63A IP 30

CE IEC 61439-3

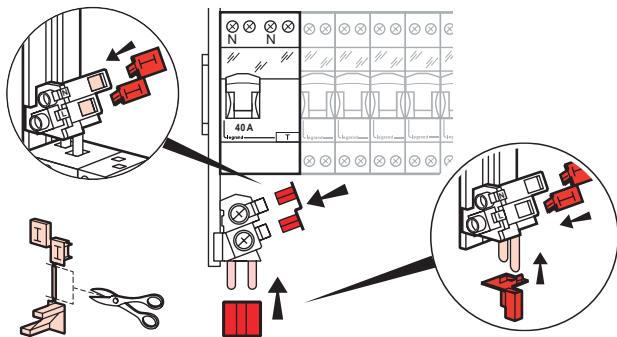

ACCESSSOIRE DE RACCORDEMENT

Avant la mise sous tension, si une ou plusieurs rangiées du peigne vertical ne sont pas utilisées, vérifier la présence des accessoires de protection de raccordement.

405000	x1
405001	x2
405002	x3

Consignes de sécurité

Ce produit doit être installé conformément aux règes d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de chocolétrique ou d'accordie.

Avant d'effectuer l'installation, lore la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, ALTERER ou modifier l'appareil sauf mention particulière indiquée dans la notice.

Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand.

Toute ouverture ou réparation non autorisée annule l'intégrality des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.
