DRIVIA 3 RANGéES 39 MODULES - Tableau électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique
Marque	Legrand
Modèle	DRIVIA 3 RANGéES 39 MODULES
Nombre de rangées	3
Nombre de modules	39
Courant assigné (In)	63 A
Indice de protection	IP30
Tension assignée	230/400 V
Fréquence	50/60 Hz
Matériau du boîtier	Plastique isolant
Fixation murale	Oui
Fixation sur goulotte	Oui
Jumelage vertical	Possible
Jumelage horizontal	Possible
Accessoires de protection	Peignes horizontaux et verticaux, accessoires de raccordement (réf. 405000, 405001, 405002)
Test différentiel mensuel	Recommandé
Normes	CEI 61439-3
Température de fonctionnement	-5 °C à +40 °C
Poids approximatif	2 kg
Dimensions (L x H x P)	400 x 400 x 120 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - DRIVIA 3 RANGéES 39 MODULES LEGRAND

Comment installer le tableau DRIVIA 3 rangées ?

L'installation doit être réalisée par un électricien qualifié conformément aux règles en vigueur. Fixez le tableau sur un mur ou une goulotte, puis raccordez les peignes et modules en respectant les schémas. Avant mise sous tension, vérifiez que les accessoires de protection des dents recouvrent bien l'ensemble des peignes horizontaux.

Comment tester les interrupteurs différentiels ?

Appuyez sur le bouton T de chaque interrupteur différentiel. L'appareil doit déclencher immédiatement. Legrand recommande d'effectuer ce test tous les mois.

Que faire si le différentiel ne déclenche pas lors du test ?

Si le différentiel ne déclenche pas, cela indique un dysfonctionnement. Appelez immédiatement un électricien car la sécurité de votre installation est diminuée.

Puis-je ajouter des modules supplémentaires ?

Oui, le tableau accepte jusqu'à 39 modules répartis sur 3 rangées. Utilisez exclusivement des modules et accessoires Legrand compatibles.

Comment fixer le tableau sur un mur en placoplâtre ?

Utilisez des chevilles adaptées au placoplâtre (chevilles Molly ou à expansion). Assurez-vous que le mur peut supporter le poids du tableau (environ 2 kg).

Quels sont les accessoires de protection fournis ?

Le tableau est livré avec des accessoires de protection des dents pour les peignes horizontaux et verticaux. Des accessoires de raccordement supplémentaires sont disponibles sous les références 405000, 405001 et 405002.

Est-il possible de jumeler deux tableaux ?

Oui, le jumelage vertical et horizontal est possible en utilisant les accessoires adaptés. Consultez la notice pour les étapes précises.

Quelle est la signification des références 405000, 405001, 405002 ?

Ce sont des accessoires de raccordement pour protéger les peignes verticaux. Le nombre de pièces est indiqué : 405000 (x1), 405001 (x2), 405002 (x3).

Comment identifier le produit après installation ?

L'étiquette produit fournie dans le sachet doit être apposée sur une face visible du coffret. Elle reprend les caractéristiques techniques et les normes (ex. CEI 61439-3).

Quelles sont les consignes de sécurité principales ?

L'installation doit être réalisée par un électricien qualifié. Ne pas ouvrir, démonter ou modifier l'appareil. Tester les différentiels mensuellement. Utiliser exclusivement des accessoires Legrand.

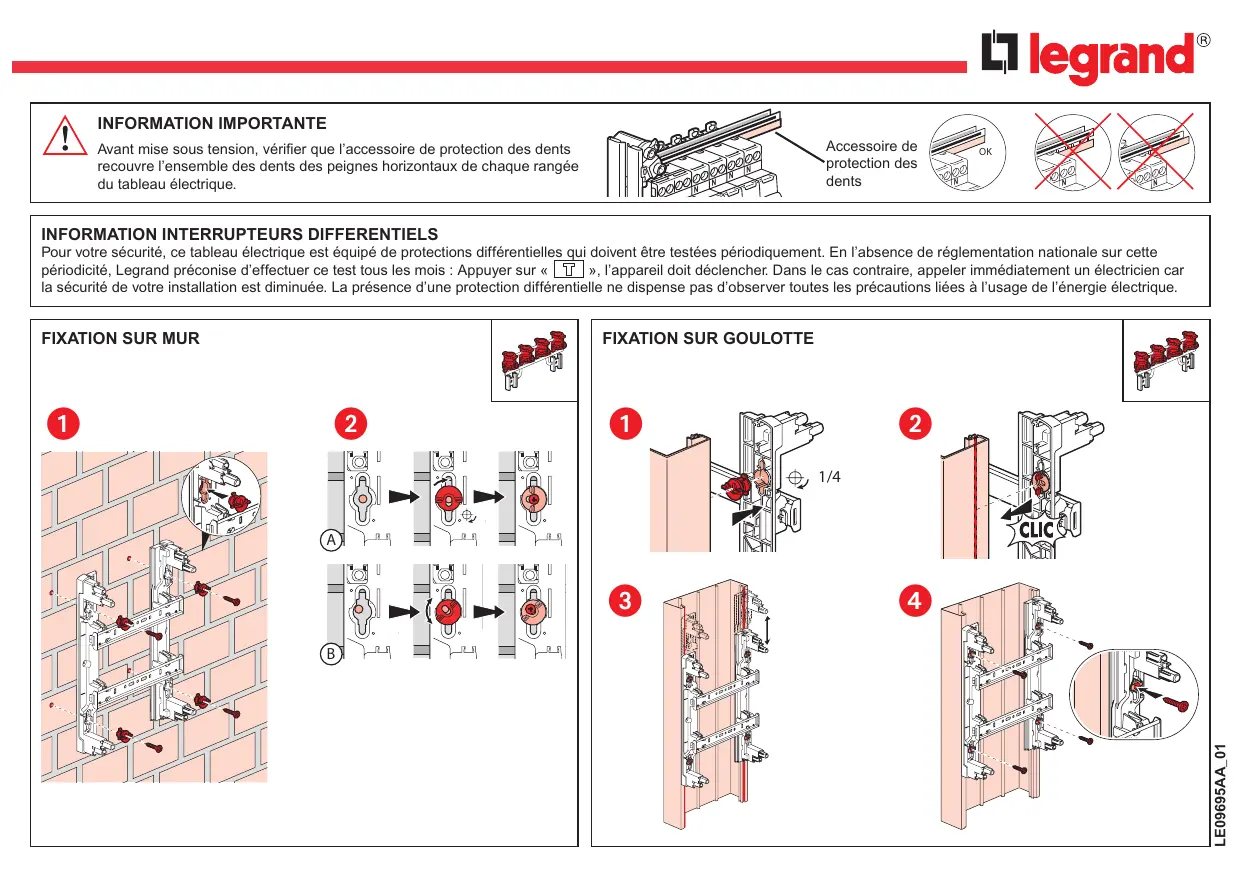

MODE D'EMPLOI DRIVIA 3 RANGéES 39 MODULES LEGRAND

Avant mise sous tension, vérifier que l'accessoire de protection des dents recouvre l'ensemble des dents des peignes horizontally de chaque rangée du tableau électrique.

Aaccessoire de protection des dents

INFORMATION INTERRUPEURS DIFFERENTIELS

Pour toute sécurité, ce tableau électrique est équipe de protections différentielles qui doivent être testées périodiquement. En l'absence de réglementation nationale sur cette période, Legrand préconise d'effectuer ce test tous les mois : Appuyer sur « T », l'appareil doit déclencher. Dans le cas contraire, appeler immédiatement un electricien car la sécurité de votre installation est diminuée. La présence d'une protection différentielle ne dispense pas d'observer toutes les précautions liées à l'utilisation de l'énergie électrique.

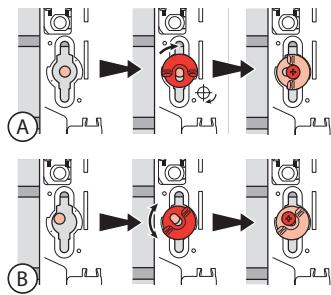

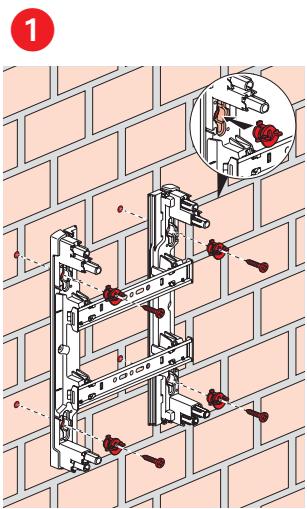

FIXATION SUR MUR

2

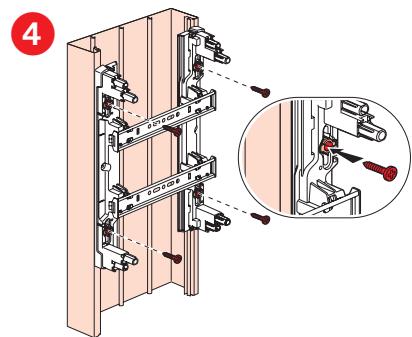

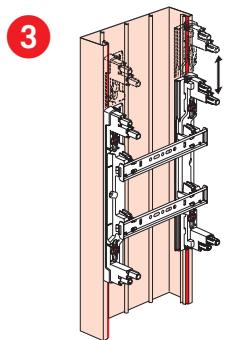

FIXATION SUR GOULOTTE

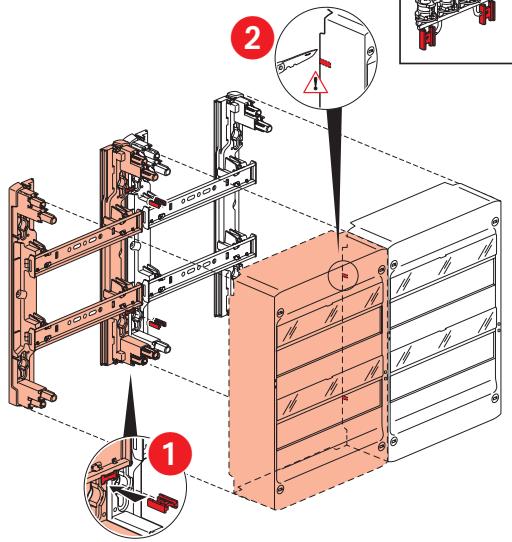

JUMELAGE VERTICAL

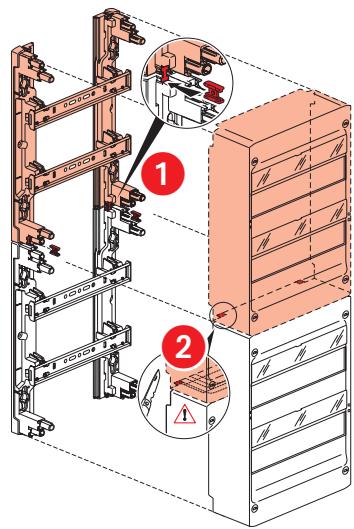

JUMELAGE HORIZONTAL

IDENTIFICATION COFFRET

L'étiquette produit (si présente dans le sachet) doit obligatoirement être apposée sur une face visible du coffret en exploitation.

ETIQUETE PRODUIT

2008 XX A 16W21

legrand InA:63A IP 30

CE IEC 61439-3

0 930 XX A16W21

legrand InA:63A IP 30

C E IEC 61439-3

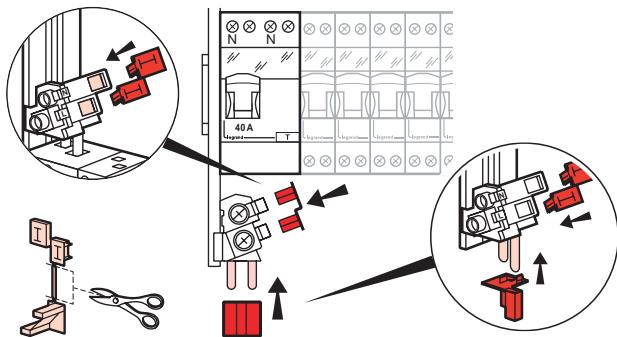

ACCESSSOIRE DE RACCORDEMENT

Avant la mise sous tension, si une ou plusieurs rangiées du peigne vertical ne sont pas utilisées, vérifier la présence des accessoires de protection de raccordement.

405000	x1
405001	x2
405002	x3

Consignes de sécurité

Ce produit doit être installé conformément aux règes d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de chocolétrique ou d'accordie.

Avant d'effectuer l'installation, lore la notice, tenir compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, ALTERER ou modifier l'appareil sauf mention particulière indiquée dans la notice.

Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand.

Toute ouverture ou réparation non autorisée annule l'intégrality des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.
