WIFI LCS 2 - Équipement réseau Wi-Fi LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Équipement réseau Wi-Fi (bornes, contrôleur, injecteur)
Normes Wi-Fi	IEEE 802.11 a/b/g/n, bi-bande 2,4 GHz et 5 GHz
Débit théorique maximal	300 Mbit/s (brut)
Couverture	Jusqu'à 600 m² en champ libre
Sécurité	Chiffrement WEP, WPA, WPA2 (802.11i)
Alimentation	PoE (Power over Ethernet, IEEE 802.3af) via injecteur réf. 335 01
Gestion	Centralisée via contrôleur réf. 335 25 ou logiciel réf. 335 24, interface Web HTTPS
Nombre de SSID	Jusqu'à 4 SSID par borne
MIMO	3x2
Fonctions avancées	Hotspot personnalisé, accès privé/public, QoS, SNMP, Guest access, programmation horaire
Installation	Faux plafond (réf. 335 21) ou mural (programme Mosaic, réf. 779 13/14)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Pièces détachées et réparabilité	Injecteur PoE, contrôleur et bornes disponibles en pièces détachées. Réparation par un professionnel qualifié.
Informations générales	Marque : LEGRAND – Modèle : WIFI LCS 2 – Catégorie : Équipement réseau Wi-Fi

FOIRE AUX QUESTIONS - WIFI LCS 2 LEGRAND

Comment installer la borne Wi-Fi LEGRAND WIFI LCS 2 ?

L'installation dépend du modèle : les bornes faux plafond (réf. 335 21) se fixent sous le chemin de câble, tandis que les bornes murales (programme Mosaic) s'intègrent dans des supports compatibles. L'alimentation se fait par PoE (Power over Ethernet) via un injecteur (réf. 335 01). Aucune autre source d'alimentation n'est nécessaire.

Comment configurer le réseau Wi-Fi ?

Utilisez le contrôleur réf. 335 25 ou le logiciel de configuration centralisée réf. 335 24. Accédez à l'interface Web via HTTPS pour paramétrer les SSID, la sécurité, le hotspot et les accès privés/publics.

Quels sont les protocoles de sécurité supportés ?

Les bornes supportent le chiffrement WEP, WPA et WPA2 (norme 802.11i). Il est recommandé d'utiliser WPA2 pour une sécurité optimale.

Comment créer un réseau invité (guest access) ?

Activez la fonction Guest access dans le contrôleur ou le logiciel. Cela permet aux visiteurs d'accéder à Internet via un SSID dédié, indépendant du réseau privé.

Quelle est la portée maximale de la borne ?

La couverture annoncée est de 600 m² en champ libre pour la borne faux plafond (300 Mbit/s). Pour les bornes murales Mosaic, la couverture est de 200 m² (54 Mbit/s).

Puis-je étendre le réseau Wi-Fi de ma Box Pro ?

Oui, en ajoutant une borne murale du programme Mosaic (réf. 779 13/14) branchée sur votre réseau câblé, vous étendez le Wi-Fi de votre Box Pro dans un petit commerce ou une salle de réunion.

Comment gérer plusieurs points d'accès ?

Utilisez le contrôleur réf. 335 25 (jusqu'à 5 points d'accès) ou le logiciel de configuration centralisée pour gérer l'ensemble des bornes, y compris la programmation horaire, la puissance et les mises à jour.

L'appareil supporte-t-il la QoS ?

Oui, les bornes sont compatibles QoS (Quality of Service) et WMM (Wi-Fi Multimedia), garantissant une bonne qualité pour les applications temps réel comme la VoIP ou la vidéo.

Comment mettre à jour le firmware ?

Les mises à jour se font à distance via l'interface Web HTTPS du contrôleur ou du logiciel. Téléchargez le firmware depuis le site Legrand et appliquez-le en quelques clics.

Où trouver les références des accessoires ?

Les principales références : injecteur PoE (335 01), contrôleur (335 25), logiciel (335 24), borne faux plafond (335 21), borne murale avec RJ45 (779 14) et sans RJ45 (779 13).

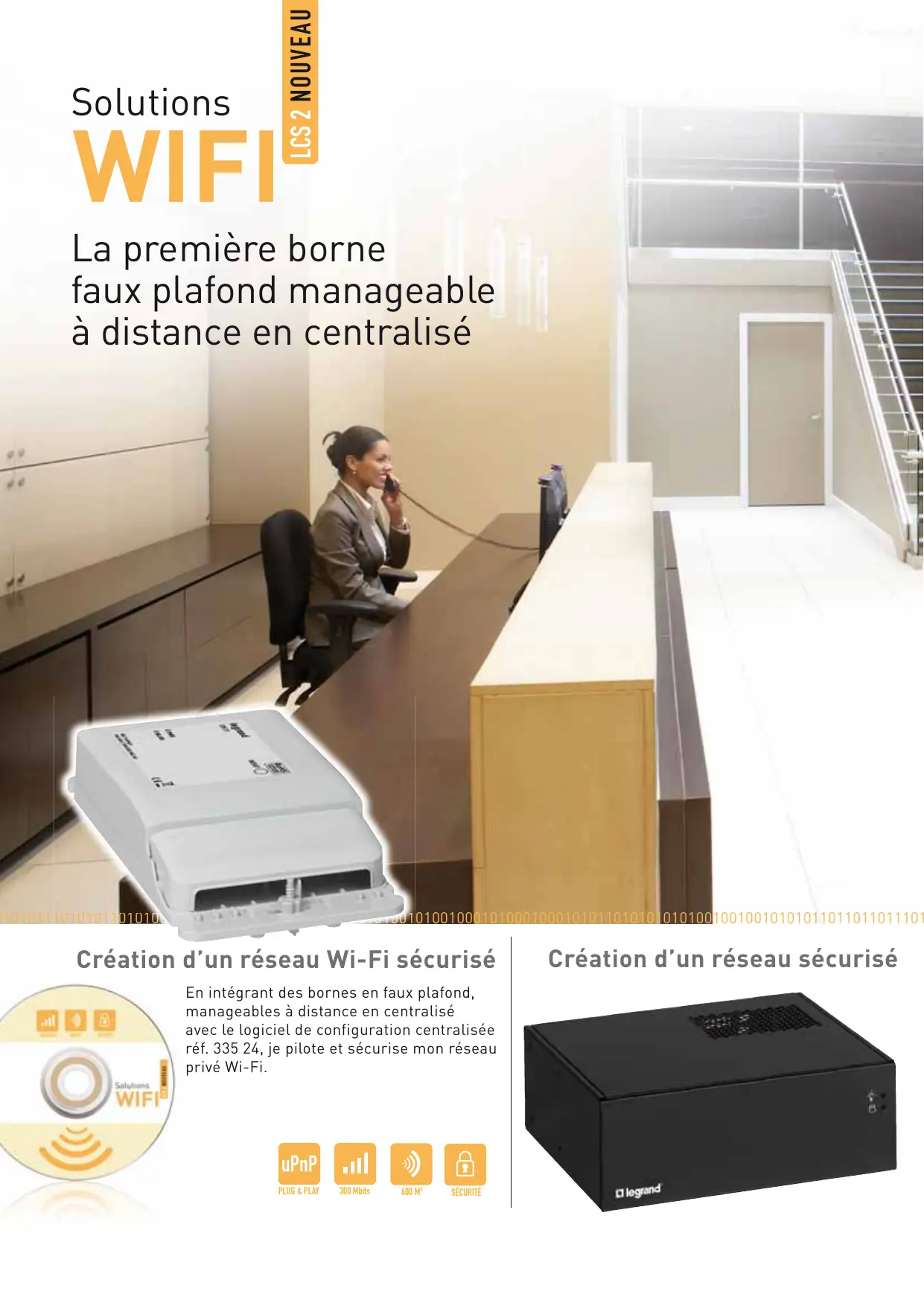

MODE D'EMPLOI WIFI LCS 2 LEGRAND

Le double réseau sécurisé pour assurer la continuité de service.

BORNES MANAGEABLES 802.11N, CONTRÔLEUR SUPERVISEUR

Création d'un réseau Wi-Fi sécurisé

En intégrant des bornes en faux plafond, manageables à distance de manière centralisée avec le logiciel de configuration centralisée réf. 335 24, je pilote et sécurise mon réseau privé Wi-Fi.

PLUG & PLAY

300 Mbits

600M²

SECURITÉ

Création d'un réseau sécurisé

Fixation sous le chemin de câble courant faible type Cablofil.

600 m² - 300 Mbit/s

Avec hotspot WiFi personnalisé

En utilisant le contrôleur réf. 335 25 avec la fonction hotspot incorporée, je pilote les accès privés et publics de mon réseau Wi-Fi. Je gère les options d'accès sur un superviseur, depuis un PC, comme, par exemple, la facturation de la consommation Wi-Fi (ex. : hôtel).

Extension Box Pro sécurisée

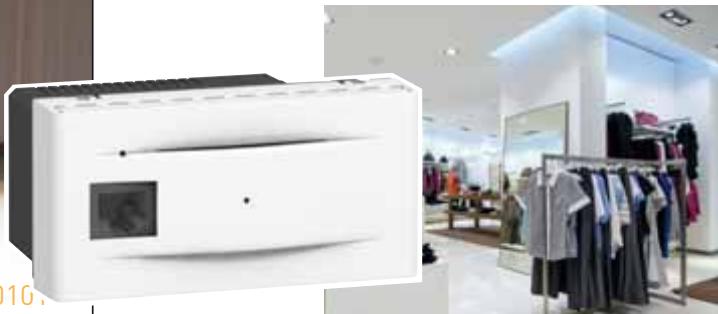

En rajoutant les bornes saillies ou encastrées du programme Mosaic (4 modules) :

- J'étends le réseau Wi-Fi de ma box pro, dans un petit commerce par exemple. - Je remplace une prise RJ45 de mon réseau câblé structuré par une borne Wi-Fi du programme Mosaic pour que, par exemple, une salle de réunion soit équipée en Wi-Fi.

PLUG & PLAY

300 Mbits

600M²

SECURITE

PROGRAMMATION

ACCES PRIVE

ACCES PUBLIC

MAINTENANCE

PLUG & PLAY

54 Mbits

200M²

SECURITE

Le double réseau pour assurer la continuité de service

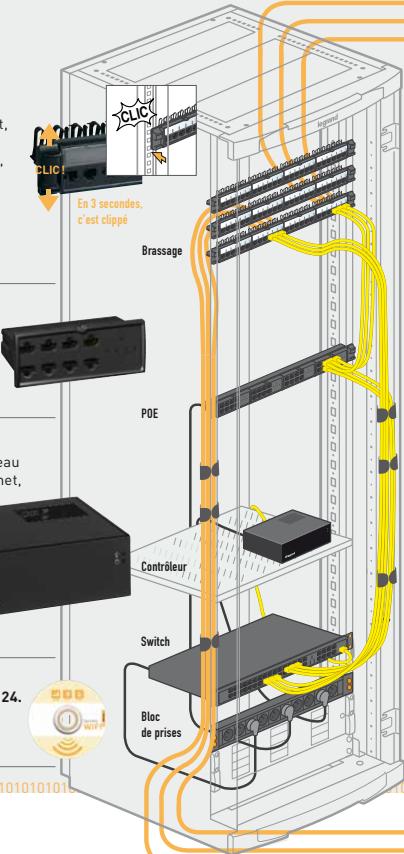

Le panneau de brassage LCS² ref. 335 62 permet

• la mise en œuvre simplifiée du connecteur (une simple rotation suffit, connexion garantie)
• Innovation : à partir de juin 2010, tous les panneaux de brassage LCS² ne se vissent plus sur les montants des baies et coffrets. Ils sont tous équipés d'un Soluctip (en 3 secondes, c'est clippé !).
• la maintenance et la performance technique.

L'injecteur POE ref. 335 01 permet

de téléalimenter (48 V) les bornes Wi-Fi Legrand faux plafond ref. 335 21, les bornes Wi-Fi [encastrées ou saillies] ref. 779 13/14 du Programme Mosaic.

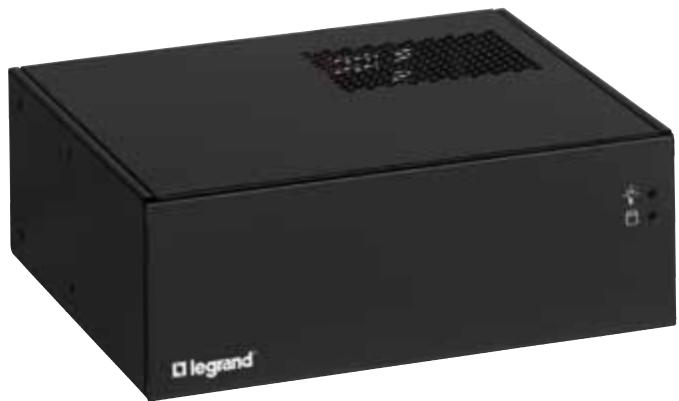

Le contrôleur réf. 335 25 qui pilote

Les bornes Wi-Fi réf. 335 21 s'utilisent pour un réseau privé sécurisé avec hotspot personnel et permettent : - la gestion centralisée des points d'accès, - la mise à disposition des accès (privés et publics), - la gestion de la puissance, - la programmation horaire, - la gestion des comptes clients, - la maintenance à distance, - la mise à jour instantanée, - le filtrage centralisé et la traçabilité.

Le logiciel de configuration centralisée réf. 335 24

S'utilise pour un réseau privé sécurisé. Il suffit de manager les bornes Wi-Fi réf. 335 21 en centralisé avec l .

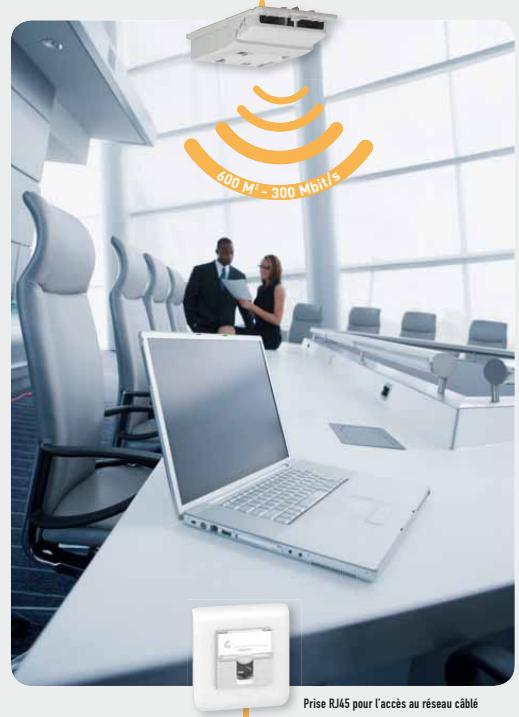

Les performances du Wi-Fi LCS²

Le Wi-Fi assure la qualité de service (QoS). Sa performance de couverture et de débit est améliorée grâce à sa conformité à la norme 802.11n. Les points d'accès en faux-plafond peuvent être configurés collectivement, soit par logiciel, soit directement par le contrôleur qui assure, en plus, la gestion du filtrage, la traçabilité et la maintenance.

Borne d'accès Wi-Fi faux configurer les accès privés/voles (ex. hôtel...).

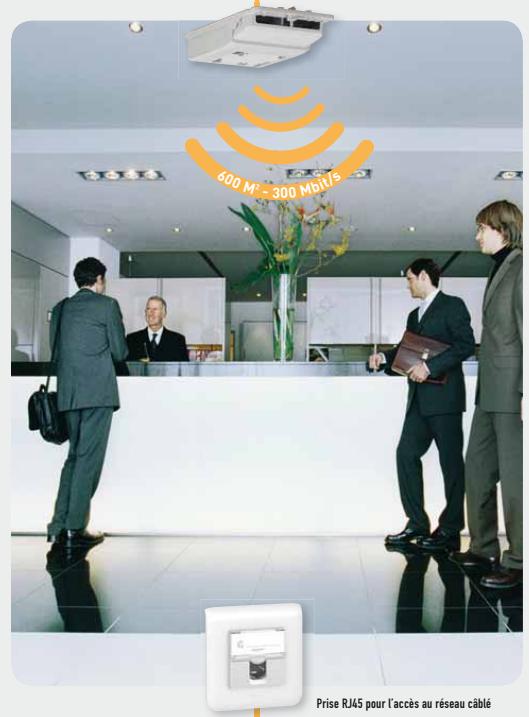

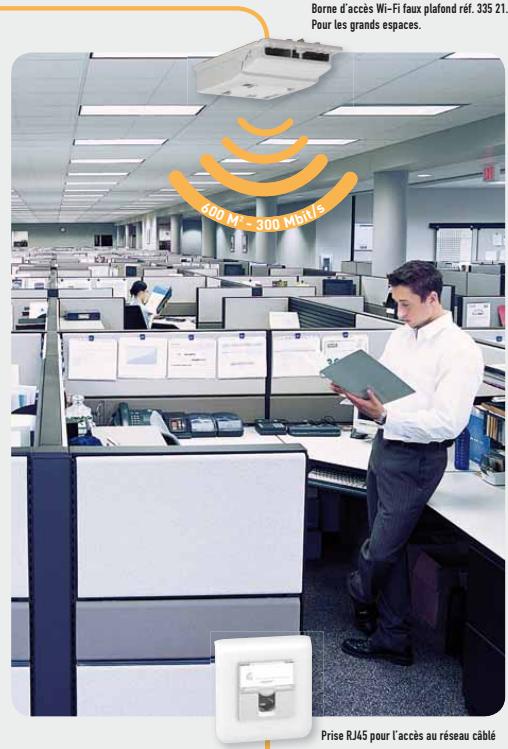

Borne d'accès Wi-Fi faux plafond réf. 335 21. Pour relayer le réseau câblé.

Mécanismes Programme Mosaic

contrôleur, logiciel et points d'accès Wi-Fi

335 25

33524

Permet d'étendre un réseau Wi-Fi existant ou de créer un réseau Wi-Fi sécurisé avec la capacité de mettre en place un hotspot personnalisé. La qualité de service est garantie selon le protocole QoS.

Emb.

Logiciel de configuration centralisée

Permet la mise en place d'un réseau Wi-Fi sécurisé avec une gestion centralisée des points d'accès Wi-Fi. L'installation doit comprendre au minimum : des points d'accès Wi-Fi (faux-plafond et 2000) - un injecteur PoE conforme 802.3af (format bloc LCS) à installer dans la baie de brassage.

Emb.

335 21 P lafond 802.11n Distance de réception : 200 m² en champ libre. Bi-bande, 2.4 GHz ou 5 GHz. Conforme aux normes 802.11 a, b, g, n. Débit théorique : 300 Mbits/s brut. MIMO 3x2, supporte jusqu'à 4 SSID. S'installe en complément d'un câblage structurel LCS neuf ou existant pour satisfaire les attentes liées au nomadisme. Intégration en faux-plafond. Alimentation PoE.

(Power over Ethernet - norme IEEE 802.3af). Connexion réseau via un connecteur RJ45 sans autre. L'installation doit comprendre au minimum : - un point d'accès Wi-Fi faux-plafond - un injecteur IEEE réf. 335 01 conforme 802.3af (format de LLC) en attaquant la base de brassage. La PoE est configurée en centralisé par contrôleur réf. 332 25 ou par logiciel de configuration réf. 335 24, ou en individuel.

La fonction de management permet à l'administration du réseau de gérer les points d'accès Wi-Fi à distance via une interface Web HTTPS. Sécurisation par chiffrement WEP, WPA et WPA2 (802.11i). Compatible QoS et supporte la gestion SNMP. Guest access : permet un accès libre à Internet aux visiteurs (accès indépendant du réseau Wi-Fi principal).

Économie d'énergie avec gestion de mise en veille. Points d'accès Wi-Fi muraux 802.11a/11b/g bi-bande et bi-radio 2,4 GHz et 5 GHz. Conforme aux normes 802.11a et 802.11b/g. Développement du service sur chaque fréquence (802.11a et 802.11g) simultanément. Supporte jusqu'à 4 SSID par radio.

S'installe en complément d'un câblage structure LCF neuf ou existant pour satisfaire les attentes liées au moment. Intégration dans tous les supports compatibles Mosaic de profondeur 40 mm minimum.

Alimentation PoE (Power over Ethernet - norme 802.3af). L'installation doit comprendre au minimum : - un point d'accès Wi-Fi Programme Mosaic, - un injecteur PoE réf. 335 01 conforme 802.3af.

La fonction de management permet à l'administration du réseau de gérer les points d'accès Wi-Fi à distance via une interface Web HTTPS. Sécurisation par chiffrement WEP, WPA et WPA2 (http://www.wpa2.fr) à une distance de 100 m.

Compatible QoS, WMM et supporte la gestion SNMP. Guest access : permet un accès libre à Internet aux visiteurs (accès indépendant du réseau Wi-Fi principal). 4 modules.

779 14 Avec prise RJ 45 en face avant

779 13 Sans prise RJ 45
