845 21 - Elektrische schakelaar LEGRAND - Gratis gebruiksaanwijzing en handleiding

Producttype	Dimmer (intervariateur) met leerfunctie
Merk	Legrand
Model	845 21
Voedingsspanning	100 - 240 V~
Frequentie	50 - 60 Hz
Draaddoorsnede	2 x 1,5 mm²
Minimale inbouwdiepte	40 mm
Gebruikstemperatuur	+5°C tot +45°C
Normen	Draaggolf EN 50065, IEC 60669-2-1
Max. vermogen (230 V) - Gloeilamp	300 W
Max. vermogen (230 V) - Halogeenlamp	300 W
Max. vermogen (230 V) - Halogeenlamp LV met transformator	300 W
Max. vermogen (110 V) - Alle types	150 W
Hoofdfuncties	Aan/uit-schakeling, helderheidsregeling, verlichtingsscenario's, leerfunctie, infraroodbesturing
Bescherming	Elektronische beveiliging tegen overbelasting, kortsluiting en oververhitting
Onderhoud en reiniging	Reinigen met een droge doek; geen schurende middelen gebruiken
Veiligheidsvoorschriften	Alleen voor binnengebruik; installatie door een gekwalificeerde elektricien; de geldende normen naleven
Afmetingen (ongeveer)	80 x 80 x 40 mm
Gewicht (ongeveer)	100 g

Veelgestelde vragen - 845 21 LEGRAND

Hoe koppel ik een schakelaar 845 21 aan een scenario?

Om een actor te koppelen, druk op de LEARN-toets van de leader, vervolgens op de commandotoets die het scenario zal besturen. Op de actor, druk op LEARN en dan op de toets die u wilt koppelen. Herhaal voor elke actor. Druk ten slotte op LEARN van de leader om op te slaan.

Welk type lampen kan ik met deze dimmer gebruiken?

Deze dimmer is compatibel met gloeilampen, halogeenlampen 230 V en laagspanningshalogeenlampen (LV) met ferromagnetische of elektronische transformator. Het maximale vermogen is 300 W bij 230 V en 150 W bij 110 V.

Hoe stel ik het helderheidsniveau van de ON-toets in?

Stel eerst het niveau in met de toetsen + en -, druk vervolgens tegelijkertijd op + en ON gedurende 5 seconden. De belasting schakelt uit en weer in op het ingestelde niveau, dat dan is opgeslagen.

Hoe wis ik een bestaand scenario?

Druk op de leader op LEARN en houd de commandotoets van het scenario 10 seconden ingedrukt. Het scenario wordt gewist.

Wat te doen bij overbelasting of kortsluiting?

Bij lichte overbelasting vermindert het product automatisch het vermogen (verlichting wordt zwakker). Bij kortsluiting of zeer zware overbelasting schakelt de schakelaar uit. Na het verhelpen van de fout wordt hij weer functioneel.

Hoe zet ik het product terug naar fabrieksinstellingen?

Druk op de leader op LEARN en houd LEARN 10 seconden ingedrukt. Alle aan het product gekoppelde scenario's worden gewist en het product keert terug naar de fabrieksinstellingen.

Kan ik de schakelaar via infrarood bedienen?

Ja, hij heeft een infraroodinterface waarmee de scenario's en andere producten in de installatie kunnen worden bediend via een compatibele afstandsbediening.

Wat is de minimale diepte van de inbouwdoos?

De vereiste minimale diepte is 40 mm.

Hoeveel scenario's kan de schakelaar beheren?

De schakelaar kan deelnemen aan 16 verschillende scenario's, door lokaal opdrachten van andere leaders uit te voeren.

Hoe wijzig ik een scenario na aanmaak?

Druk op de leader op LEARN en dan op de commandotoets van het scenario. De indicatoren knipperen. Op de actor, druk twee keer op LEARN en dan op de te koppelen toets. Om de actor te verwijderen, ga naar stap 3. Druk ten slotte op LEARN van de leader om op te slaan.

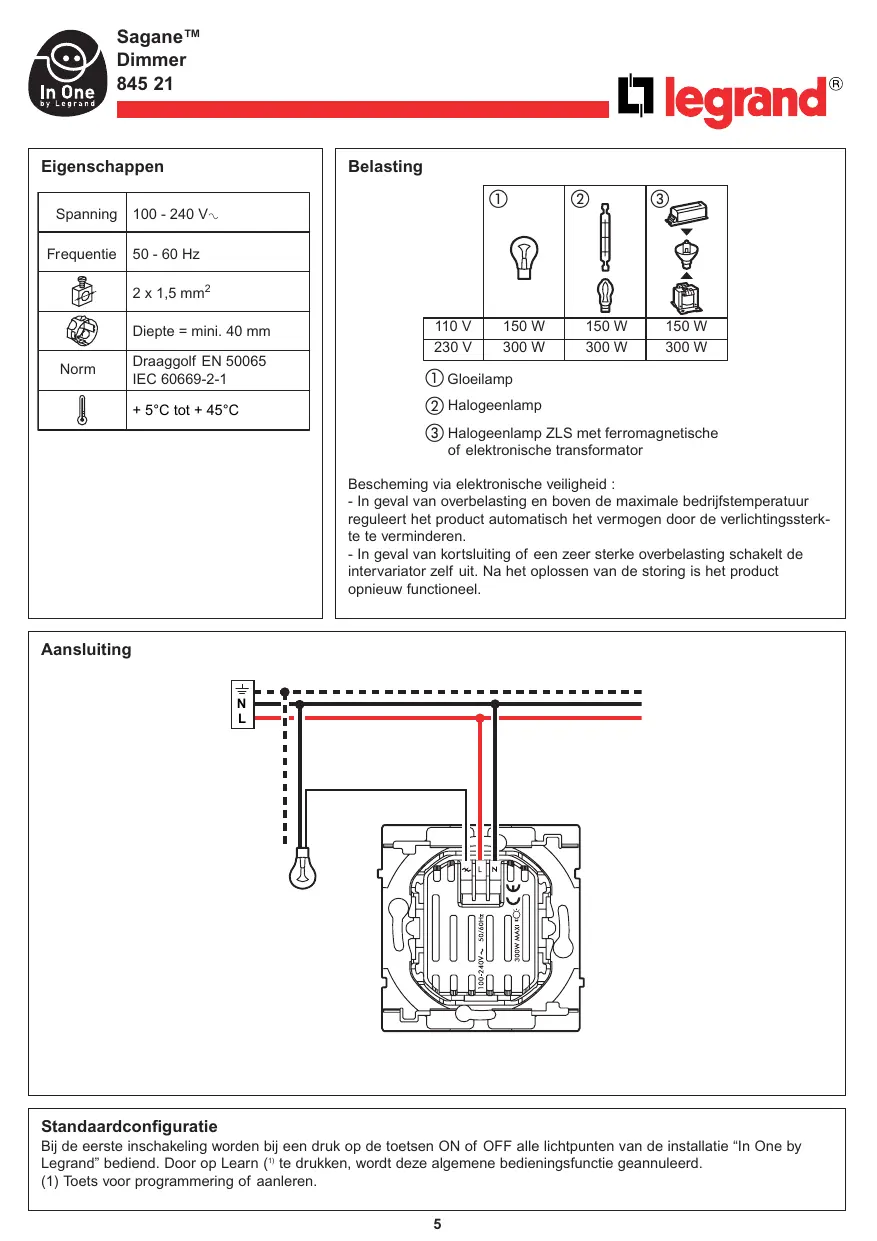

GEBRUIKSAANWIJZING 845 21 LEGRAND

• In geval van overbelasting en boven de maximale bedrifstemperatuur reguleert het product automatisch het vermogen door de verlichtingssterkte te verminderen.
• In geval van kortsluiing of een zeer sterke overbelasting schakelt de intervarior itself. Na het oplossen van de storing is het product opnieuw functioneel.

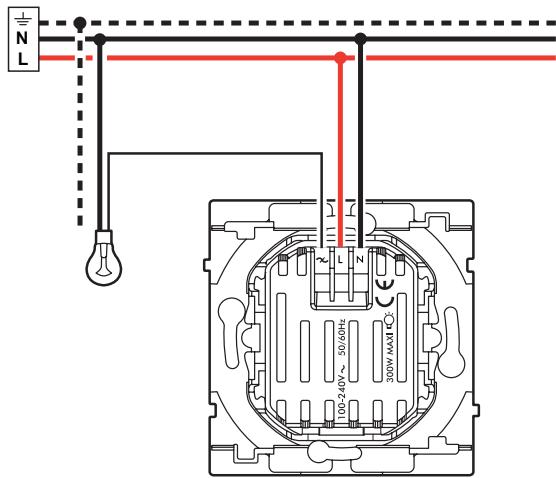

Aansluiting

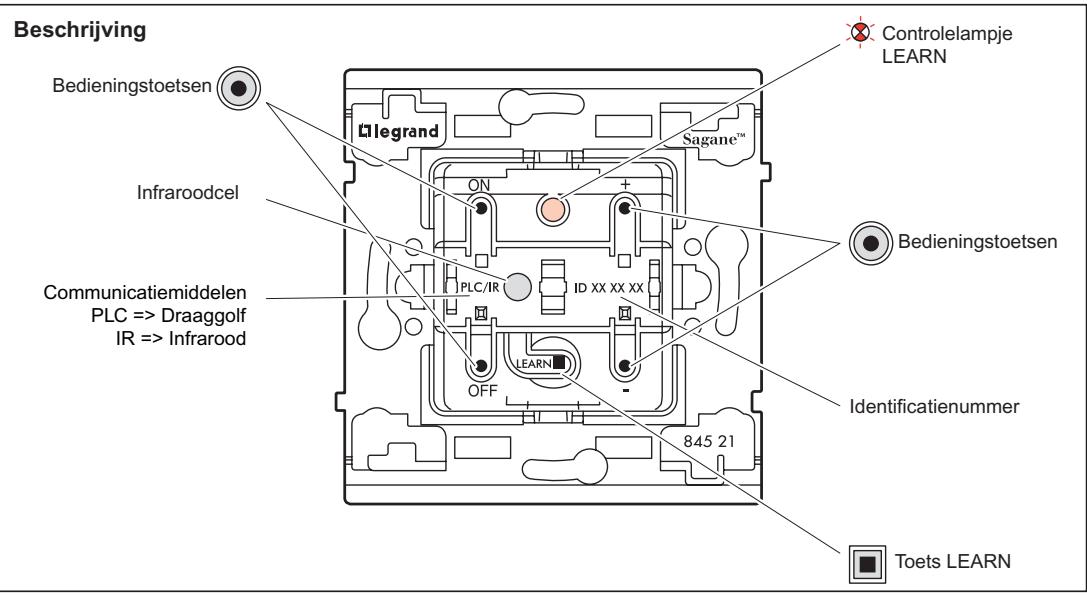

Werking

De dimmer :

• kan teilijkertijd met behulp van de toetsen ON en OFF meerdere producten (actoren) bedieren die hier aan geassocieerd werdenijdens het aanlenen(1), het is dan de Leider van het scenario(2).
• kan door andere leiders bediend worden en is dan Actor van het scenario.

Als Leider:

Kunnen met de dimmer bediend worden:
- de lichtpunten met behulp van de toetsen ON, OFF.
- de hieraan toegevoegde lichtpunten,ijdens het aanleren (de actoren).

Als Actor:

De dimmer kan aan 16 verschillende scenario's deelnemen, door plaatselijk de opdrachten van andere leiders uit te voeren.

Het bezit een interface voor infrarode signalen waarmee zijn scenario's en/of andere producten van de installmentie bediend können worden.

Plaatselijk:

Met de interviator können de lichtpunten bediend worden met behulp van de toetsen ON, OFF, + en -, die rechtstreeks zich aangesloten op de onderbroken faseklem.

Instelling van het lichtniveau van de toets ON (buiten de inleesprocedure):

• stel het lichtniveau in met behulp van de toetsen + en -,
• druk de toetsen + en ON 5 seconden lang gelijktijdig in
• de belasting gaat UIT en gaat opnieuw aan op niveau ON.

Niveau ON wordt dan geregistreerd.

Voor het registereren van een lichniveauijdens het inlezen worden stap 2 van het aanleren van het scenario:

Druk op LEARN

Druk op de bedieningstoets ON die aan de leider要去en toegevoegd

Druk op de bedieningstoets + of - voor het instellen van het gewenste lichtniveau

(1) Aanleren : actie van het associeren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te bedieren.
Dit associieren geschiedt door toepassing van de aanleerprocedure van het scenario op pagina 7.
(2) Scenario: komt overeen met alle producten (actoren) die bij een bedieningstoets horen.

Aanleren van het scenario

Stap 1: beginnen met aanleren (op de LEIDER)

Stap 2: voeg een actor toe aan het scenario (op de ACTOR)

Herhaal voor het toevoegen van Meerderde producten aan het scenario voor iedere actor de handelingen ③ en ④

Stap 3: het scenario registeren (op de LEIDER)

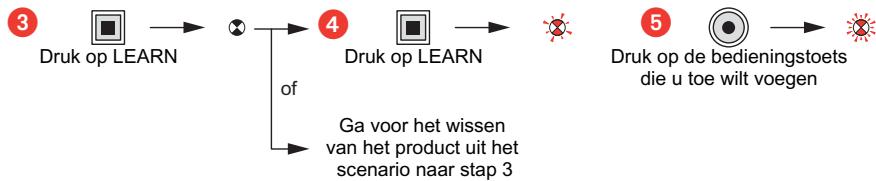

Wijziging van een scenario

Stap 1: het scenario openen (op de LEIDER)

Stap 2: de staat van een actor van het scenario wijzigen (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)

Wissen van een scenario

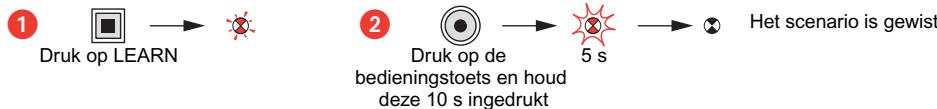

Wis alle scenario's die verbonden zijn met de bedieningstoets (op de LEIDER)

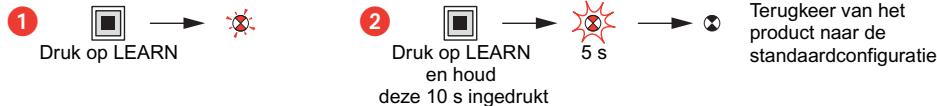

Wis alle scenario's die bij dit product horen (op de LEIDER)

Legende

Het controelampje gaat ui

Het controlampje knippert slel

Het controllampje knippert langzaam
Het controllampje flitst

Characteristics

Voltage	100 - 240 V~
Frequency	50 - 60 Hz
	2 x 1,5 mm²
	Depth = 40 mm min.
Standard	EN 50065 Power line carrier IEC 60669-2-1
	+ 5°C to +45°C

Loads

	①	②	③
110 V	150 W	150 W	150 W
230 V	300 W	300 W	300 W
