845 21 - Interrupteur électrique LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur variateur (intervariateur) avec fonction apprentissage
Marque	Legrand
Modèle	845 21
Tension d'alimentation	100 - 240 V~
Fréquence	50 - 60 Hz
Section de fil	2 x 1,5 mm²
Profondeur d'encastrement minimale	40 mm
Température d'utilisation	+5°C à +45°C
Normes	Courant porteur EN 50065, IEC 60669-2-1
Puissance max (230 V) - Lampe incandescente	300 W
Puissance max (230 V) - Lampe halogène	300 W
Puissance max (230 V) - Lampe halogène TBT avec transformateur	300 W
Puissance max (110 V) - Tous types	150 W
Fonctions principales	Commande marche/arrêt, variation de luminosité, scénarios d'éclairage, apprentissage, commande infrarouge
Protection	Protection électronique contre surcharge, court-circuit, et température excessive
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Réservé à un usage intérieur ; installation par un électricien qualifié ; respecter les normes en vigueur
Dimensions approximatives	80 x 80 x 40 mm
Poids approximatif	100 g

FOIRE AUX QUESTIONS - 845 21 LEGRAND

Comment associer un interrupteur 845 21 à un scénario ?

Pour associer un acteur, appuyez sur la touche LEARN du leader, puis sur la touche de commande qui pilotera le scénario. Sur l'acteur, appuyez sur LEARN puis sur la touche à associer. Répétez pour chaque acteur. Enfin, appuyez sur LEARN du leader pour enregistrer.

Quel type d'ampoules puis-je utiliser avec ce variateur ?

Ce variateur est compatible avec les lampes à incandescence, halogènes 230 V, et halogènes basse tension (TBT) avec transformateur ferromagnétique ou électronique. La puissance maximale est de 300 W sous 230 V et 150 W sous 110 V.

Comment régler le niveau lumineux de la touche ON ?

Réglez d'abord le niveau avec les touches + et -, puis appuyez simultanément sur + et ON pendant 5 secondes. La charge s'éteint et se rallume au niveau réglé, qui est alors enregistré.

Comment effacer un scénario existant ?

Sur le leader, appuyez sur LEARN puis maintenez la touche de commande du scénario enfoncée pendant 10 secondes. Le scénario est effacé.

Que faire en cas de surcharge ou court-circuit ?

En cas de surcharge légère, le produit réduit automatiquement la puissance (éclairage diminue). En cas de court-circuit ou très forte surcharge, l'interrupteur se met hors service. Après élimination du défaut, il redevient fonctionnel.

Comment remettre le produit en configuration usine ?

Sur le leader, appuyez sur LEARN puis maintenez LEARN enfoncé pendant 10 secondes. Tous les scénarios liés au produit sont effacés, et le produit revient aux réglages d'usine.

Puis-je commander l'interrupteur par infrarouge ?

Oui, il dispose d'une interface infrarouge permettant la commande de ses scénarios et d'autres produits de l'installation via une télécommande compatible.

Quelle est la profondeur minimale de la boîte d'encastrement ?

La profondeur minimale requise est de 40 mm.

Combien de scénarios peut gérer l'interrupteur ?

L'interrupteur peut participer à 16 scénarios différents, en exécutant localement les commandes provenant d'autres leaders.

Comment modifier un scénario après sa création ?

Sur le leader, appuyez sur LEARN puis sur la touche de commande du scénario. Les voyants clignotent. Sur l'acteur, appuyez sur LEARN deux fois puis sur la touche à associer. Pour supprimer l'acteur, passez à l'étape 3. Enfin, appuyez sur LEARN du leader pour enregistrer.

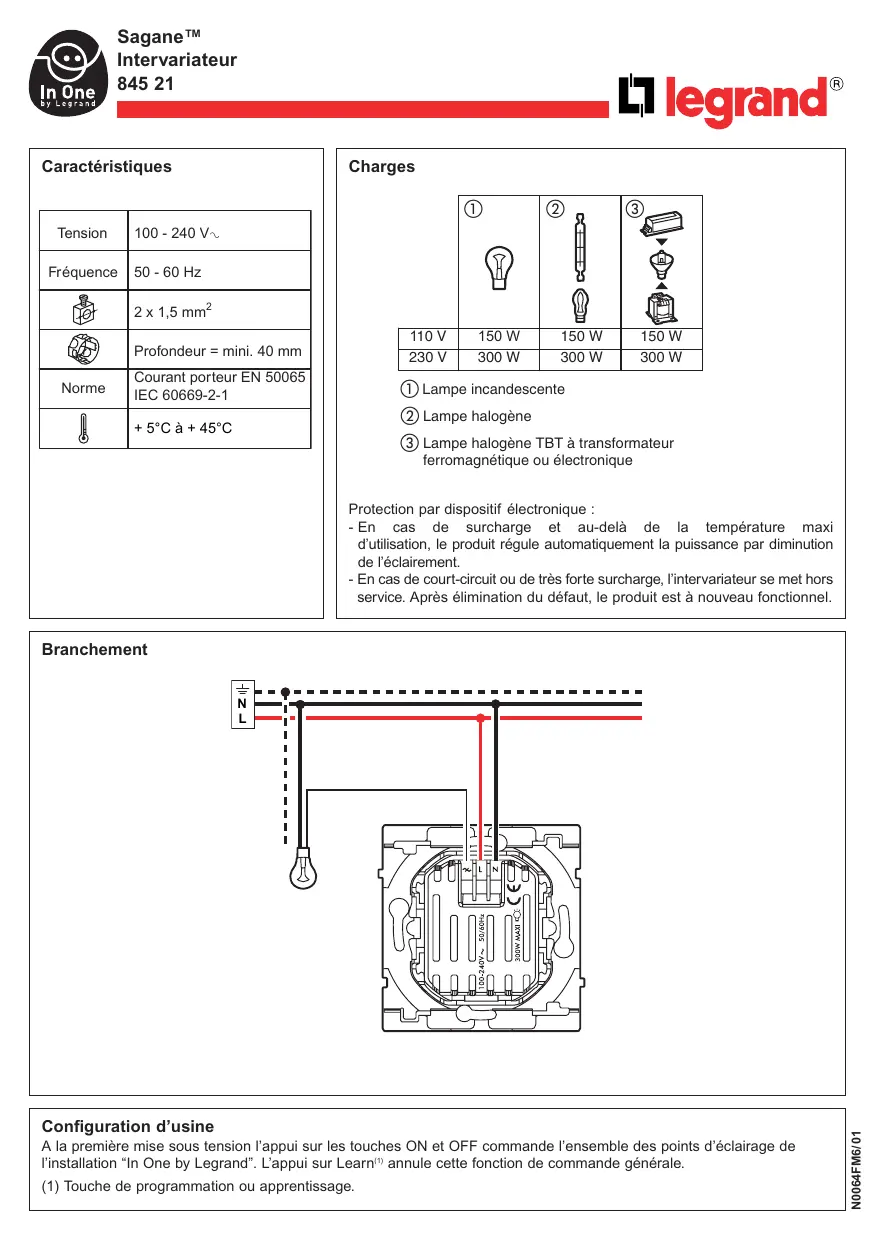

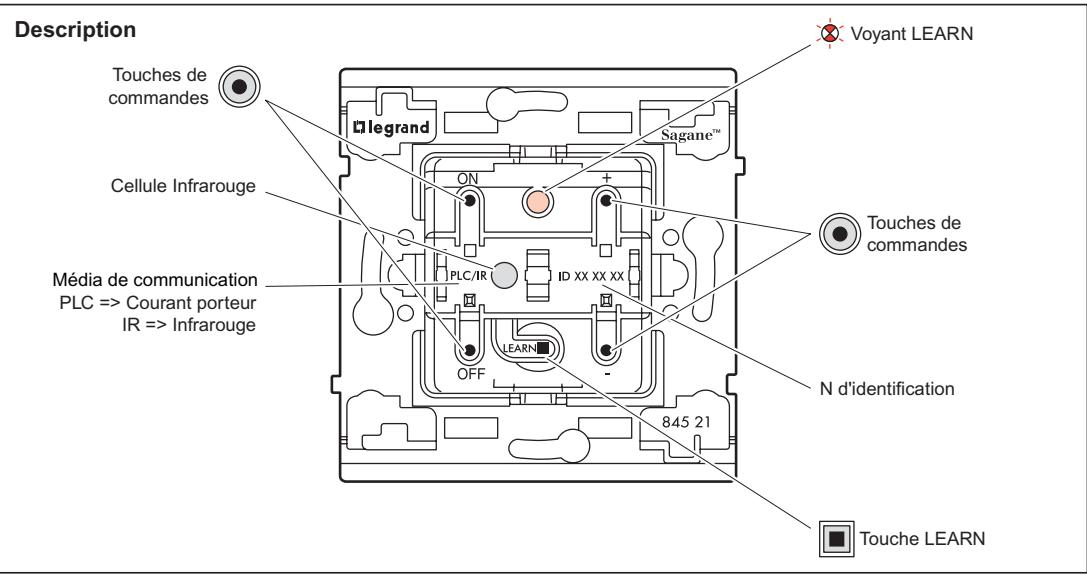

MODE D'EMPLOI 845 21 LEGRAND

\section*{Caractéristiques}

Tension	100 - 240 V~
Fréquence	50 - 60 Hz
	2 x 1,5 mm²
	Profondeur = mini. 40 mm
Norme	Courant porteur EN 50065 IEC 60669-2-1
	+ 5°C à + 45°C

Charges

	①	②	③
110 V	150 W	150 W	150 W
230 V	300 W	300 W	300 W

① Lampe incandescente ② Lampe halogène ③ Lampe halogène TBT à transformateur ferromagnétique ou électronique

Protection par dispositif électronique :

• En cas de surcharge et au-delà de la température maxi d'utilisation, le produit régule automatiquement la puissance par diminution de l'éclairement.
• En cas de court-circuit ou de très forte surcharge, l'intervariateur se met hors service. Après élimination du défaut, le produit est à nouveau fonctionnel.

Branchement

L'intervariateur :

• peut commander simultanément à partir de ses touches ON et OFF un ensemble de produits (acteurs) qui lui sont associés lors de son apprentissage(1), il est alors Leader du scénario(2).
• peut être commandé par d'autres produits leaders, il est alors Acteur.

L'interrupteur permet de commander :

• les points d'éclairage à partir des touches ON, OFF.
• les points d'éclairage qui lui sont associés, lors de l'apprentissage (les acteurs).

L'intervariateur peut participer à 16 scénarios différents, en exécutant localement les commandes provenant des autres leaders.

Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et/ou d'autres produits de l'installation.

En local :

L'interrupteur permet de commander les points d'éclairage à partir des touches ON, OFF, + et -, qui sont reliés directement à la borne de phase coupée.

Réglage du niveau lumineux de la touche ON (hors procédure d'apprentissage):

• régler le niveau lumineux à l'aide des touches + et -,
• appuyer simultanément sur les touches + et ON pendant 5 secondes
• La charge s'éteint et se rallume au niveau ON.

Le niveau ON est alors enregistré.

Pour enregistrer un niveau lumineux lors de l'apprentissage, l'étape 2 de l'Apprentissage du scénario devient :

Appuyer sur la touche de commande ON qui doit être associée au leader

Appuyer sur la touche de commande + ou - pour régler le niveau d'éclairage souhaité

Apprentissage : action d'associer des produits en vue de les commander simultanément à partir d'un point central. Cette association se réalise en appliquant la procédure d'apprentissage du scénario en page 3. Scenario : correspond à l'ensemble des produits (acteurs) qui sont associés à une touche de commande.

Apprentissage du scénario

Étape 1: débuter l'apprentissage (sur le LEADER)

Appuyer sur LEARN

Appuyer sur la touche de commande qui doit piloter le scénario

Étape 2: ajouter un acteur au scénario (sur l'ACTEUR)

Appuyer sur LEARN

Appuyer sur la touche de commande qui doit être associée au leader

Pour ajouter plusieurs produits au scénario, répéter pour chaque acteur les opérations 3 et 4.

Étape 3: enregistrer le scénario (sur le LEADER)

Les voyageants de tous les produits s'éteignent. Le scenario est enregistré.

Appuyer sur LEARN

Modification d'un scénario

Étape 1: ouvrir le scénario (sur le LEADER)

Appuyer sur LEARN

Appuyer sur la touche de commande qui pilote le scénario

Les voyants de tous les produits du scénario clignotent.

Étape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Appuyer sur LEARN

Appuyer sur LEARN

Appuyer sur la touche de commande que l'on souhaite associée

Pour supprimer le produit scenario passer à l'étape 3

Étape 3: enregistrer le scénario (sur le LEADER)

Appuyer sur LEARN

Les voyants de tous les produits s'éteignent. Le scenario is enregistré.

Effacement d'un scénario

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Appuyer sur LEARN

Le scenario est effacé

Appuyer sur la touche de commande et maintenir 10s

Retour du produit en configuration usine

et maintenir 10s

Effacer tous les scénarios liés à ce produit (sur le LEADER)

Appuyer sur LEARN

Appuyer sur LEARN et maintenir 10s

Légende

Levoyant s'éteint

Levoyant clignote lentement

Levoyant clignote rapidement

Le voyant clignote

Eigenschappen

Spanning	100 - 240 V~
Frequentie	50 - 60 Hz
	2 x 1,5 mm²
	Diepte = mini. 40 mm
Norm	Draaggolf EN 50065 IEC 60669-2-1
	+ 5°C tot + 45°C

Belasting

110 V	150 W	150 W	150 W
230 V	300 W	300 W	300 W

① Lampe incandescente ② Lampe halogène ③ Lampe halogène ZLS avec transformateur ferromagnétique ou électronique

① Lampe incandescente ② Lampe halogène ③ Lampe halogène TBT à transformateur ferromagnétique ou électronique
