GEBRUIKSAANWIJZING POWXG30412 PowerPlus

1 BEOOGD GEBRUIK 3
2 BESCHRIJVING (FIG. A & B) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 4
5.2 Veiligung van personen 4
6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE
7 BIJKOMENDE VEILIGHEIDSVOORSCHRIFTEN 6
8 MONTAGE 7
8.1 Montage fietshandgreep (Fig. 1)
8.2 Montage van de beschemkap (Fig. 2)
8.3 De schouderriem installeren (Fig. 3)
8.4 Het mes / de snijdraadspoel installeren 8
8.4.1 Het metalen mes monteren (Fig. 4)
8.4.2 De spoel monteren (Fig. 5) 8
8.4.3 Montage van het snijgedeelte van de machine (Fig. 5A)
9 BENZINE EN SMERING 9
9.1 Benzine 9
9.2 Mengen van benzine 9
9.2.1 Benzine en smeersymbolen 9
9.2.2 Aanbevolen benzine 9
10 GEBRUKSINSTRUCTIES. 10
10.1 Schouderriem 10
10.2 Starten van een koude motor 10
10.3 Starten van een warme motor (motor is nicht länger dan 15-20 minutes gestopt geweest) 10
10.4 Stoppen van de motor 10
10.5 Trimmethodes 10
10.5.1 Trimmen/maaien (Fig. 6) 11
10.5.2 Van dicht bij trimmen 11

10.5.3 Trimmen rond aflsluting / fundering 11
10.5.4 Trimmen rond bomen 11
10.5.5 Scalperen 11
10.5.6 Ga Niet vegen met de trimmer 11
10.6 Snijden met messen 12
11 ONDERHOUD 12
11.1 Luchtfilter 12
11.2 Benzinedop/benzinefilter 12
11.3 Instelling van de carburator 13
12 TECHNISCHE GEGEVENS 13
13 GELUID 14
14 BEWARING 14
15 EEN TOESTEL TERUG GEBRUIKEN 14
16 PROBLEEMOPISSING 15
17 GARANTIE 16
18 MILIEU 16
19 CONFORMITEITSVERKLARING 17

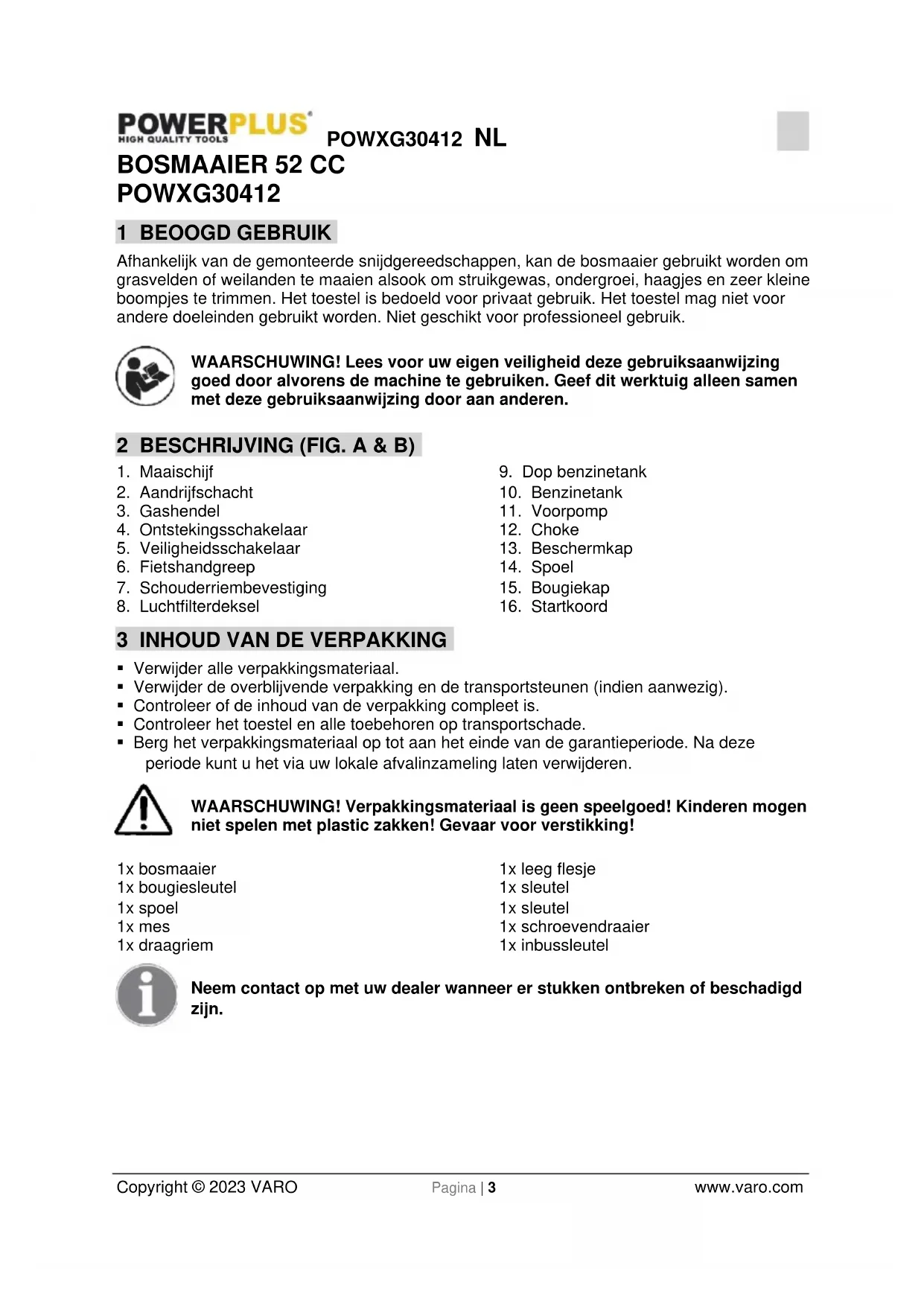

BOSMAIAER 52 CC POWXG30412

1 BEOOGD GEBRUIK

Afhankelijk van de gemonteerde snijdgereedschappen, kan de bosmaier gebrukt worden om grayscalen of weilanden te maaien alsook om struikgewas, ondergroei, haagjes en zeerkleine boompjes te trimmen. Het toestel is bedoeld voor privaat gebruik. Het toestel mag nicht voor andere doeleinden gebrukt worden. Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen verilgheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

1. Maaischijf
2. Aandrijfschacht
3. Gashendel
4. Ontstekingsschakelaar
5. Veiligheidsschakelaar
6. Fietshandgreep
7. Schouderriembevestiging

8. Luchtfilterdeksel

9. Dop benzinetank

10. Benzinetank
11. Voorpomp
12. Choke
13. Beschermkap
14. Spoel
15. Bougiekap
16. Startcoord

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen nicht spelten met plastic zakken! Gevaar voor verstikking!

1x bosmaaier
1x boudiesleutel
1xspoel
1xmes
1x draagriem

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Lees voor gebruik de handleiding.		Draag beschermingsschoenen met antislip zolen!
	Het dragen van gehoorbescherming worden aangeraden.		Oogbescherming verplicht.
	Gevaar voor lichamelijk letsel of materiële schade.
CE	CE Conform de Europese toepasselijkke standardaards op het gebied van veiligheid.		Draag stevige werkhand Schoenen.
	Hou Personen en dieren minstens 15 m uit de buurt van de machineijdens het werken.		Draag gespaste en stevige werkkleding!
	Let op voor deeltjes die door het toestel geproduerd worden.		De uitlaatgassen zijn giftig en+kunnen tot vergstkking leiden!
	Gebruik het toestel uitsluitend in combinatie met het slagmes.		OPGELET: brandgevaar! Benzine en benzinedampenijken zeer Licht ontvlambaar!
	Gebruik het toestel uitsluitend in combinatie met de snijdraadkop.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door.

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden.
• Zorg dat er geen kinderen of andere Personen in de buurt zich als u het apparaat gebruikt.
• Afleiding kanervoortzorgen dat u de controle over het toestel verliest.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

POWXG30412 NL

• Draag uw persoonlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een persoonlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwশ, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren hunnen door bewegende delen worden gegrepen.
• Controller heel het apparaat op loseste onderdelen (bouten, moeren, schroeven, enz.)en beschadigingen. Voer indien nodig herstellingen ofervangingen uit voor het apparaat te gebruiken.
• GEBRUIK GEEN andere hulpstukken met deze aandrijfkop dan hulpstukken, aanbevolen door ons bedrijf. Het gebruik van andere hulpstukken kan leiden tot ernstig letsel van de gebruiker of omstanders en tot beschadiging van het apparaat.
• De beschermkap van het mes en de voorste handgreepzijn zeer belangrijke onderdelen van het apparaat. Ze要去en voor het eerste gebruik op het apparaat worden geschroefd. Deze beschermkappen要去en bij elk gebruik van het apparaat aanwezig়. Controllerer deze beschermkappen voor elk gebruik. Neem bij beschadiging (scheur, breuk, enz.) van de beschermkap contact op met uw dealer om de kap te verrangen.
• Het gebruik van Niet-conforme beschemkappen als verranging of het verwijderen of aanpassen van de beschemkappen kan leiden tot ernstig letsel van de gebruiker of de omstanders.
• Gebruik bij het maaien altijd de juiste handgrepen en de schouderriem.
• Gebruik het apparaat Niet wanner het beschadigd of slecht afgesteld is. Verwijder nooit de beschermkap van het apparaat. Dit kan leiden tot ernstig letsel van de gebruiker of omstanders en tot beschadiging van het apparaat.
• Controller het maaigebied en verwijder al het vuil dat verstrikt kan raken in de snijkop met nylordraad. Verwijder ook alle voorwerpen dieijdens het maaien door het apparaat hunnen worden rondgeslingerd.
• Laat het apparaat nooit onbeheerdchter.
• Gebruik dit apparaat nooit voor ander werk dan waarvoor het volgens deze handleiding bedoeld is.
• Reik nicht te ver. Zorg er steeds voor dat u stevig staat en de nodige balans bewaart. Gebruik het apparaat Niet wonneer u zich op een ladder bevindt of op eenplaats waar u Niet stevig staat. Gebruik bij het bedieren van het apparaat maar behoren de meegeleverde schouderriem.
• Houd wanner het apparaat in gebruik is handen en voeten uit de buurt van de snijkop met nylordraad of het mes.
• Gebruik dit type apparaat nooit voor het wegvegen van vuil.
• Gebruik een snijkop met nylondraad die nicht beschadigd is. Als u een steen of ander obstakel raakt, stop dan de motor en controllerer de snijkop met nylondraad. Een gebroken of slecht gebalanceerde snijkop met nylondraad mag nooit worden gebruikt.
  Bij het naderen van een gebruiker van het apparaat dient u hem hier steeds zorgvuldig attend op te makeen en zich ervan te vergewissen dat de gebruiker de motor stopzet. Zorg ervoor de gebruiker Niet te verrassen of verstrooien, om geen onveiligige situatuies teveroorzaken.
• Raak bij een draaiende motor nooit de snijkop met nylordraad of het mes aan. Als u de beschermkap of het snijhulpstuk moet verrangen, zorg er dan voor de motor af tezetten en controllerer of het snijhulpstuk nicht meer draait.

POWXG30412 NL

• Wanner het apparaat worden verplaatstussen werkgebieden moet de motor worden afgezet.
• Wees aandachtig voor het losgaan en oververhitten van onderdelen. Als het apparaat afwijkingen vertoont, moet u onmiddelijk het gebruik stoppen en het apparaat zorgvuldig controeren. Laat het apparaat indien nodig onderhonden bij een erkende dealer. Blijf een apparaat dat maybelukt Niet maar behoren werkdt Niet verder gebruiken.
• Raak bij het opstarten of bij de werkking van de motor nooit hare onderdelen aan, zoals de uitlaat, de hoogspanningskabel of de bougie.
• Na het stopzetten van de motor blijft de uitlaat nog een tijdje heet. Plaats het apparaat nooit opplaaten met ontvlambare materialen (droog gras, enz.), brandbare gassen of vloeistoffen.
• Wees bijzonder voorzichtig bij gebruik in de regen of net na een regenbui, waar dat het terrein glad kan zich.
• Als uuitglijdt, op de grond of in een gat valt, LASTANOMMIDdellokde gashendel los.

6 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzigthig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten要去en in acht worden genomen:

• Gebruik enkel een goedgekeurde tank.
• Verwijder nooit de benzinedop en tank nooit bij verwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vór u bijtankt.
  Book Niet.
  Vul de machine binnenshuis nicht bij.
• Bewaar de machine of de benzinetanks Niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine ward gemorst, probeer dan nicht om de motor te starten maar breng de machine weg van deplaats waar dit gebeurde vooraleer te starten.
• Breng na het bijvullen altoid de benzinedop terug aan en draai hem stevig vast.
• Als de tank worden leeggelaten dan moet dit in de openlucht gebeuren.
• Houd de handgrepen vrii van olie en brandstof.
• Rook Niet tiidens het(AP) men gen van brandstof of het yullen van de tank.
• De motor nooit starten of latent draaien in een gesloten ruimte of gebouw. De uitlaatgassen bevatten gevaarlijke koolmonoxide.
• Probeer nooit de motor af te stellen wanner het apparaat draait en aan de gebruiker is vastgemaakt. Stel de motor steeds af met het apparaat op een yvak, open oppervlak.
• Indien u het apparaat voor langeijd opslaat, waar dan de brandstof uit de tank en carburator vloeien, reinig de onderdelen, breng het apparaataar een veilige plek en controllerer of de motor goed is afgekoeld.

7 BIJKOMENDE VEILIGHEIDSVOORSCHRIFTEN

• HET MES KAN HEFTIG WEGSCHIETEN VAN MATERIALAAL DAT HET NIET KAN SNIJDEN - Het wegchieten van het mes kan leiden tot amputatie van armen of benen. Hou Personen en dieren op een afstand van 30 voet (10 meter) in alle richtingen. Als het mesijdens het gebruik vreeemde voorwerpen raakt zet dan de machine af en LAST het mes tot stilstand komen. Controller dan het mes op beschadigingen. Gooi het mes altdjw veg als het gescheurd of verbogen is.
• HET MES SLINGERT VOORWERPEN KRACHTIG WEG - u kan verwond of blind worden. Draag oog-, gezichts- en beenbeschemming. Verwijder eerst alle vremeinde voorwerpen UIT het werkgebied voor u het mes gebruikt. Hou personen en dieren op een afstand van 10 m in alle richtingen.

POWXG30412 NL

MES DRAAIT DOOR ALS DE GASHENDEL WORDT LOSGELATEN - Een loszittend mes kan u of de omstaanders snijden. Zet altijd de motor af en wacht tot het doorslippende mes tot stilstand is gekomen voor het uitvoeren van onderhoudswerkzaamheden aan het mes.
- GEBRUIK GEEN ANDERE BENZINE dan dezeaanbevolen in dezehandleiding. Volg altijd de instructies in het "benzine en smering"-onderdeel van dezehandleiding. Gebruik nooit benzine tot ze goed gemengd is met 2-takt motorolie anders zal dit leiden tot permanente motorbeschadiging en het verwallen van de fabrieksgarantie.
- GEBRUIK GEEN ANDERE SNIJHULPSTUKKEN. Gebruik enkel once verrangonderdelen en accessoires die ontworpen werden om de prestaties te verbeteren en deeiligheid van unsere producten te maximaliseren. Als u dit Niet doet dan kan dit leiden tot slechte prestaties en möglichke verwondingen. Gebruik enkel de spoelkop die met dit product werd meegeleverd. Gebruik geen andere snijhulpstukken. Het gebruik van zulke hulpstukken vermietigt uw fabrieksgarantie en kan tot ernstige lichamelijke verwondingen leiden.

8 MONTAGE

Schakel het gereedschap uit en verwijder de bougiekap voór u alle handelingen uitvoert.

Draai de bevestigingsmiddelen nicht te hard aan om te voorkomen dat de schroefdraad beschadigd raakt.

8.1 Montage fietshandgreep (Fig. 1)

• Plaats de U-handgreep op de montagehouser, breng de andere klem aan en zet ze vast met de schroeven.
• Om de hoek van de handgreep aan te passen, zet u de 4 bovenste bouten los en past u de hoek aan. Zet na het beeindigen van de aanpassing de bouten opnieuw vast.

8.2 Montage van de beschemkap (Fig. 2)

• Richt de beschermkap zodate u ze met de klem en de schroeven kunt vastmaken.
• Draaj de schroeyen vast.

8.3 De schouderriem installeren (Fig. 3)

• Doe de draagriem om.
• Pas de lenghte van de riem aan zodat hij comfortabel aanvoelt en hang het gereedschap op aan de veiligheidshaak van de draagriem.
• Het snijgereedschap moet de grond raken. Pas aan indien dit nicht het geval is.
  Zet de klembout los met een inbussleutel.
• Zet de bevestiging in de gewenste stand door ze in de langsrichting over de schacht teverschuiven.
  Zet de klembout m.b.v.de injbussleutel vast.

8.4 Het mes / de snijdraadspoel installeren

OPGELET: Gebruik NOOIT een mes dat verbogen is, dat tanden mankeert of beschadigde tanden heeft. Vervang een beschadigd mes onmiddelijk.

OPGELET Draag algtd stevige werkhand Schoenenijdens het monteren en vastnemen van een mes.

8.4.1 Het metalen mes monteren (Fig. 4)

• Plaats de binnenste houder op de aandrijfas en zet hem vast met de meegeleverde L-yormige sleutel.
• Plaats het mes op de binnenste houder met de letters maar de tandwieloverbrenging gericht. Zorg ervoor dat de opening in het mes correct past over de uitsprong van de binnenste houder.
• Plaats de buiertenste houder op de as met de uitgeholde kant maar het mes.

• Plaats de meegeleverde boutafdekkap op de buitenste houder en zet ze samen met debout (linkse schroefdraad), veerring en tussenring vast.

• MOER

• Veerring
• Tussenring
• Buitenste houder
• Mes
• Aandrijfas
• Sleutel
• Binnenste houder
• Tandwieloverbrenging

DE MOTOR ONMIDDELLIJK STOPPEN!

Overmatige trilling van het mes betekent dat het Niet goed is geinstalleerd. Zet de motor onmiddelijk stil en controllerer het mes. Een slecht geinstalleerd mes veroorzaakt letsels.

8.4.2 De spoel monteren (Fig. 5)

Monteer de binnenste en buitenste houder correct op de aandrifas.
- Schroef de meegeleverde bout (M8, linkse schroefdraad) in de aandrijfas vast en zet zen met de sleutel vast.
- Schroef de nylon spoel op de bout door de binnenste houder met de L-vormige sleutel vast te zetten en de spoel manueel vast te draaien.

NOTA: hou bouten en tussenringen om het mes te installereren goed bij zodate u ze nicht verliest.

1. Tandwieloverbrenging
2. Bout
3. Nylon spoel
4. Nylon draad

8.4.3 Montage van het snijgedeelte van de machine (Fig. 5A)

Trek de vergrendelpin (1) maar buiten en draai zeaar links en rechts om ze ontgrendeld te latent. Duw dan het snijgedeelte van de machine (2) maar binnen en LAST de vergrendelpin (1) los. Zorg ervoor dat ze vastgrijpt in de opening (3) van de aandrijschacht. Dit gaat makkelijk wanner u het uiteinde van de aandrijfas (2) Lichtjes in beidenrichtingen draait. De vergrendelpin (1) is ophaarplaats wanner ze volledig in de opening steekt.
Zet ten slotte de knop (4) stevig vast.

9 BENZINE EN SMERING

9.1 Benzine

Gebruik standardaard loodvrijne benzine gemengd met 40:1 standard 2-takt olie voor de beste resultaten.

WAARSCHUWING: Gebruik nooit zuivere benzine in uw toestel. Dit za permanente motorbeschadiging opleveren en de garantie van de fabrikant voor dit toestel onteldig make. Gebruik nooit een benzinemengsel dat meer dan 90 dagen is bewaard.

WAARSCHUWING: 2-takt olie要去en goede kwaliteitsolie waar 2-takt luchtgekoelde motoren met een mengverhouding van 40:1. Gebruik geen 2-takt olie met een aanbevolen mengverhouding van 100:1. Als onvoldoende smering de oorzaak is van een beschadigde motor vervalt de fabrieksgarantie op de motor.

9.2 Mengen van benzine

Doe de olie in een geschikt benzinevat gevolgd door de benzine zodat de benzine zich melde olie. Schud het vat om een grondige menging te verzekeren.

WAARSCHUWING: Gebrek aan smering vernietigt de motorgarantie. Benzine en olie要去en met een verhouding van 40:1 gemengd worden.

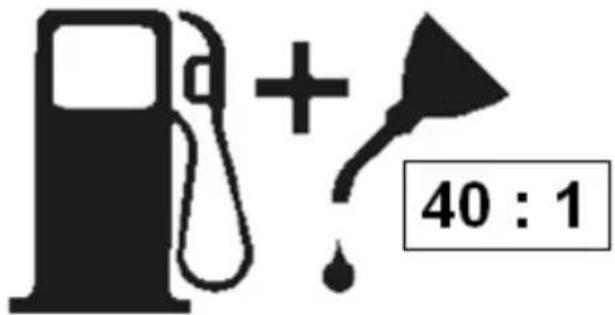

9.2.1 Benzine en smeersymbolen

9.2.2 Aanbevolen benzine

Sommige standardbenzines zijn verwiek met oxygenen zoals alcohol of ether om te voldoen aan de regelgeving voor schone lucht. De motor is ontworpen om goed te werkden op elke autobenzine inclusief deze verwijkte benzines.

10 GEBRUKSINSTRUCTIES

10.1 Schouderriem

WAARSCHUWING: DRAAG ALTIJD DE SCHODERRIEM wonneer u het toestel gebruikt met een mes. Maak de schouderriem vast aan de trimmer na het starten van de motor en met de motor op stationair toerental. Zet de MOTOR AF voor u de schouderriem los maakt.

Pas de lenghte van de schouderriem zo aan dat de spoelkop evenwijdig met de grond komt als het toestel aan de riem hangt. Maak een pau oefenbewegingen zonder de motor te starten om de correcte balans te bepalen.

NOTA: Maak de schouderriem los van het toestel vooraleer de motor te starten.

10.2 Starten van een koude motor

Zet de stopschakelaar op "ON".

• Druk zachtjes en herhaaldelijk (7-10keer) op de Voorpomp, tot er brandstof inverschijnt.
  Trek aan de chokehendel om de choke te sluiten.
  Duw de chokehendel maar boven om de choke te sluiten.
• Trek aan de starterhendel tot de motor start.
• Druk de chokehendel maar beneden om de choke te openen (te intensief gebruik van de chokehendel doet de motor 'verzuipen', waardoor hij moeilijk opstart).
• Laat de motor voor gebruik enkele minuten opwarmen.
• Laat de motor voor gebruik enkele Minutes opwarmen door de gashendel in te drukken

10.3 Starten van een warme motor (motor is nicht longer dan 15-20 minutes gestopt geweest)

• Wanneer de motor heet warm is, schakel het gereedschap dan in zoals hierboven beschreiben maar met de chokehendel alsijd maar onder.
• Als de brandstoftank Niet volledig leeg was, trek dan een tot drie keer aan de starter en de motor zou要去en opstarten.

10.4 Stopen van de motor

• Laat de trekker van de gashendel los.
  Zet de schakelaar op "OFF".

10.5 Trimethods

Wanner uw toestel goed is uitgerust met een afvalschem en spoelkop zal uw toestel leijk onkruid en lang gras trimmen op moeilijk bereikbare plaatsen - naast afluiingen, muren, funderingen en rond bomen. Het kan ook gebruikt worden voor het scalperen om begroeijng tot tegen de grond te verwijderen voor een makkelijker Voorbereiding van een tuin of om een bepaald gebied op te ruimen.

NOTA: Zelfs indien met zorg uitgevoerd za het trimmen rond funderingen, stenen muren, bochten enz. een meer dan normale draadslijtage tot gevolg hebben. Om de draad te vernieuwen, drukt u met draaiende trimmer de onderste spoelknop gegen de grond.

10.5.1 Trimmen/maaien (Fig. 6)

Beweeg de trimmer—heen en—weer met een sikkelbeweging. Til de spoelkop hierbij Niet op. Test de maaihoogte in het te trimmen gebied. Hou de spoelkop op een constante hoogte voor een gelijkmatige maaihoogte.

10.5.2 Van dicht bij trimmen

Breng de trimmerrecht vooruit met eenkleine helling zodate onderkant van de spoelkop boven de grond is en het contact met de snijdraad op het juiste punt plaats heeft. Snij altijd weg van de gebruiker. Trek de trimmer Nietaar de gebruiker toe.

10.5.3 Trimmen rond aflsluiting / fundering

Wees voorzichtig bij het trimmen rond draadafsluitingen, omheiningen, stenen muren en funderingen; nader langzaam om heel zich te kunnen trimmen zonder dat de snijdraad de afbakenig raakt. Wanner de snijdraad in contact komt met stenen, bakstenen muren of funderingen dan za hij afbreken of rafelen. Wanner de snijdraad een afsluiting raakt dan breekt hij af.

10.5.4 Trimmen rond bomen

Trim rond bomen door langzaam te naderen zodate snijdraad nicht in contact komt met de schors. Loop rond de boom terwijl u van links waar rechts trimt. Nader het gras of het onkruid met de tip van de snijdraad en kantel de spoelkop Lichtjes voorwaarts.

10.5.5 Scalperen

WAARSCHUWING: Wees bijzonder voorzichtig bij het SCALPEREN. Hou een afstand van 30 meter (100 voet) aanussen gebruiker en andere Personen of dierenijdens deze werken.

Scalperen refereertaar het verwijderen van alle vegetatie tot gegen de grond. Om dit te doe n Kantelt u de spoelkop ongeveer 30 graden aan rechts. Door de handgreep aan te passen heeft u betere controleijdens het werken.Probeer deze procedure Niet uit te voeren als er kans bestaat op wegviegend vuil dat de gebruiker of andere personen kan verwonden of schade kan verroorzaken aan eigendommen.

10.5.6 Ga Niet vegen met de trimmer

Vegen verwijst maar het kantelen van de spoelkop om afval van paden e.d. te verwijderen. Uw trimmer is een krachtig gereedschap enkleine steentjes of ander soort afval kan 50 voet (15 meter) ofmeer weggeslingererd worden en schade veroorzaken aan nabijgelegene eigendommen zoals auto's, huizen en vensters.

10.6 Snijden met messen VERMIJD TERUGSLAG

Terugslag is de reactie van een draaiend mes als het in contact komt met een sterkeBoom, een struik of een stevig voorwerp. De kracht die waar bij optreedt duwt het mes weg onder een hoek. Terugslag kan leiden tot verlies van controle en verwondingen bij de gebruiker of omstaanders verroorzaken.

Gebruik het mes Niet in de buurt van afsluitingen met kettingen, metalen palen, boordstenen of funderingen.

Maai Niet met een bot, gebarsten of beschadigd metalen mes. Controlleroor het snoeien de aanwezigheid van obstructies als keien, metalen paaltjes of stukken draad van kapotte omheiningen. Als een obstructie Niet kan worden verwijderd, markeer dan de plaats, zodat u die met het mes kunt vermijden. Stenen en metaal maken het mes bot of beschadigen het. IJzerdraad kan vastraken in de snijkop en rondslingeren of de lust in worden geworpen.

Gebruik geen bosmaaier om bomen mee te vellen of takken te verwijderen.

11 ONDERHOUD

11.1 Luchtfilter

OPGELET: Gebruik de trimmer NOOIT zonder de luchtfilter of stof en vuil zullen in de motor gezogen worden en hem beschadigen. Het luchtfilter要去 proper worden gehonden. Als het beschadigd raaktplaats dan een/Neww filter.

• Opeengehoopt stof in de luchtfilter verlaagt de efficicntie van de motor. Het vergroot het brandstofverbruik en LAST schurende partikels de motor binnenkomen. Verwijder de luchtfilter zo vaak als nodig is om hem proper te honden.
• Licht oppervlaktestof kan gemakkelijk worden verwijderd door op de filter te kloppen.
  Zware stoflagen要去en in zeepsop worden verwijderd.
• Verwijder het filterdeksel door de knop van het filterdeksel los te make.

WAARSCHUWING: Haal de benzine uit het toestel en bewaar ze in een geschikt vat voor u met deze procedure begint. Open de benzinetank langzaam om eventuele druk uit de benzinetank te lately ontsnappen.

Hou het luchtgat op de benzinedop vrij van vuil.

Haal de benzineleiding en de filter uit de tank. Een staaldraadje met een haak of een paperclip zich hierbji handig.
Trek het benzinefilter met een draaibeweging los.

• Vervang het benzinefilter.

NOTA: Gebruik de trimmer nooit zicher het benzinefilter. Er kan interne motorschade ontstaan

Wanner de binnenkant van de benzinetank vuil is, kan deze gereinigd worden door de tank met benzine te spoelen.

11.3 Instelling van de carburator

De carburator wird reeds in de fabriek afgeregeld voor optimale prestaties. Als er verdere afregeling nodig is breng uw toestel dan maar een bevoegt servicecenter.

Cylinderinhoud	52cc
Motorvermogen	1.4kW
Aangrijpsnelheid koppeleng	4500 min-1
Stationair toerental	3100 min-1
Snijbreedte gratrimmer	420 mm
Snijbreedte bosmaaier	255 mm
Toerental gratrimmer	6000 min-1
Toerental bosmaaier	6800 min-1
Motortype	POWERPLUS 2-taktmotor
Benzinetankinhoud	1.11
Draadverlengingssystem	Tik en go
Spoeldiameter	2,4 mm
Spoellengte	2 x 2 m
Lagetrillingensystem	Ja
Automatische choke-uitschakeling	Nee
Easy start	Ja
Zwaar uitgevoerde koppeleng	Ja
Benzinemengverhouding	40:1
Krukastype	Volledige krukas
Aantal tanden/messen	3
Afmetingen mes	255 x 25,4 x 1,4 mm
Carburatortype	Hualong
Bougietype	NHSP
Veiligheidsbeschemkap	Ja
Soort handgreep	Fietshandgreep
Schachttype	RECHT
E10-benzinegeschikt	Ja

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdruk niveau LpA 99dB(A)

Geluidsvermogenniveau LwA 114dB(A)

AANDACHT! Draag gehoorbeschemers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

8.3m/s2 K = 1,5m / s^2

14 BEWARING

OPGELET: Het Niet opvolgen van deze stappen kan leiden tot vernisvorming in de carburator en tot moeilijk starten of permanente beschadiging na debewaarperiode.

• Reinig de buitenkant van het toestel.
• Laat de benzine uit de benzinetank.
• Start nadat de benzine uit de motor is.
• Laat de motor stationair draaien tot het toestel stopt. Dit verwijdert de benzine uit de carburator.
• Laat de motor afkoelen (ong. 5 minutes).
• Verwijder de bougie met een bougiesleutel.
  Giet 1 theelepel 2-takt olie in de verbrandingskamer. Trek een aantal keer traag aan het startkoord om de interne onderdelen van een laagje olie te voorzien. Plaats de bougie terug.
• Bewaar het toestel in een koele, droge plaatsuit de buurt van ontstekingsbronnen zoals oliebranders, waterverwarmers enz.
• Breng de hoes aan indien Niet gebruikt of tijdens transport.

15 EEN TOESTEL TERUG GEBRUIKEN

• Verwijder de bougie.
  Trek krachtig aan het startkoord om overtollig olie uit de verbrandingskamer te verwijderen.
• Reinig de bougie en contrôleer de vorkopening of een installeur een neue bougie met correcte vorkopening.
  Maak het toestel klaar voor gebruik.
  Vul de benzinetank met een geschikt benzine/oliemengsel. Zie het onderdeel "Benzine en smering".

16 PROBLEMOPLOSSING

PROBLEM	MOGELIJKE OORZAAK	OPLOSSING
Toestel start nicht of wil nicht draaien.	• Verkeerde starthandelingen. • Slechte installing van de carburatorverhoudingen. • Vuile bougie. • Lege benzinetank. • Benzine voorpomp was Niet voldoend,aantalKaren ingeduwd.	• Volg de instructies in de gebruiksaanwijzing. • Laat de carburator afregelen door een bevoegt servicecenter. • Reinig de bougie, stel de vorkopening in of verrang ze. • Vul de benzinetank met een geschikt benzinemengsel. • Duw 10 koer volledig en langzaam op de Voorpomp.
Toestel start maar heeft geen kracht.	• Benzinefilter verstocht. • Foute stand chokehendel. • Vervuild vonkenvangerschem. • Vervuild luchtfilter. • Slechte installing van de carburatorverhoudingen.	• Vervang het benzinefilter. • Plaats de hendel in de RUN-stand. • Vervang het vonkenvangerschem. • Verwijder, reinig enplaats het filter terug. • Laat de carburator afregelen door een bevoegt servicecenter.
Motor aarzelt.	• Slechte installing van de carburatorverhoudingen. • Verstopt luchtfilter. • Oud of slecht benzinemengsel.	• Laat de carburator afregelen door een bevoegt servicecenter. • Vervang of reinig het luchtfilter. • Maak de benzinetank leeg/vul met een neue meldsel.
Geen kracht bij belasting.	• Slechte installing van de carburatorverhoudingen. • Oud of slecht benzinemengsel. • Verstopt luchtfilter. • Vervuilde bougie.	• Laat de carburator afregelen door een bevoegt servicecenter. • Maak de benzinetank leeg (ziebewaring)/vul weitere verse benzine toe. • Vervang of reinig de luchtfilter. • Vervang of reinig de bougie.
Draait onregelmatig.	• Foute vorkopening. • Verstopte vonkenvanger. • Vervuild luchtfilter.	• Reinig de bougie of stel vorkopening bij. • Reinig of vervang de vonkenvanger. • Reinig of vervang het luchtfilter.
Overdreven rook.	• Slechte installing van de carburatorverhoudingen. • Fout benzinemengsel.	• Laat de carburator afregelen door een bevoegt servicecenter. • Gebruik een goed benzinemengsel (40:1 mengverhouding).

17 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuiist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
  We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop nicht kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

18 MILIEU

Wanner uw machine na een lange gebruiksduur moet verwangen worden,werp ze dan nicht bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Verwijder de olie op een milieuvriendelijk manier. Wij raden u aan om de olie in een gesloten vat waar uw lokaal servicecenter te brengen voor recyclage. Doe de olie Niet bij het huishoudelijk afval of giet ze Niet op de grond.

19 CONFORMITEITSVERKLARING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - 2500 Lier - Belgium, verklaart enkel dat,

Product: Bosmaier 52 cc

Handelsmerk: POWERplus

Model:POWXG30412

in overeenstemming is met de essentièle eisen en andere relevante bepalingen van de toepasselijkke Europese Richtlijnen/Verordeningen, gebaseerd op de implementatie van Europese geharmoniseerde normen. Ledere Niet-toegestane wijziging aan het apparaat.Maakt们都verklaring onteldig.

Elke Niet-gemachtigde modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen/Verordeningen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2006/42/EC

2014/30/EU

2000/14/EC Bijlage V LwA

Gemeten

111 dB(A)

Gegarandeerd

114 dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun amendementen tot op datum van onderetekening):

EN ISO 11806-1:2022

EN ISO 14982:2009

Beheerder van de technische documenten: Philippe Vankerkhove, VARO Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager

22/12/2022, Lier - Belgie
