NÁVOD K OBSLUZE POWXG30412 PowerPlus

8.2 Instalace štítu na ochranu před odletujícími úlomky (obr. 2) ................................. 7

8.4.3 Montáž žací části stroje (obrázek 5A) .......................................................................... 8

10.3 Spouštění teplého motoru (stroj byl vypnut na dobu max. 15-20 minut) ............ 10

• 10.4 Zastavení motoru p. 10
• 10.5 Postupy při vyžínání p. 10
• 10.5.1 Vyžínání / sekání (obr. 6) p. 10
• 10.5.2 Vyžínání nakrátko p. 10
• 10.5.3 Vyžínání kolem plotu / základù p. 10
• POWXG30412 CS Copyright © 2023 VARO Stránka | 2 www.varo.com 10.5.4 Vyžínání kolem stromù p. 10
• 10.5.5 Čištění povrchu dohola p. 11
• 10.5.6 Vyžínačem nezametejte p. 11

10.6 Sekání prostřednictvím čepelí ................................................................................ 11

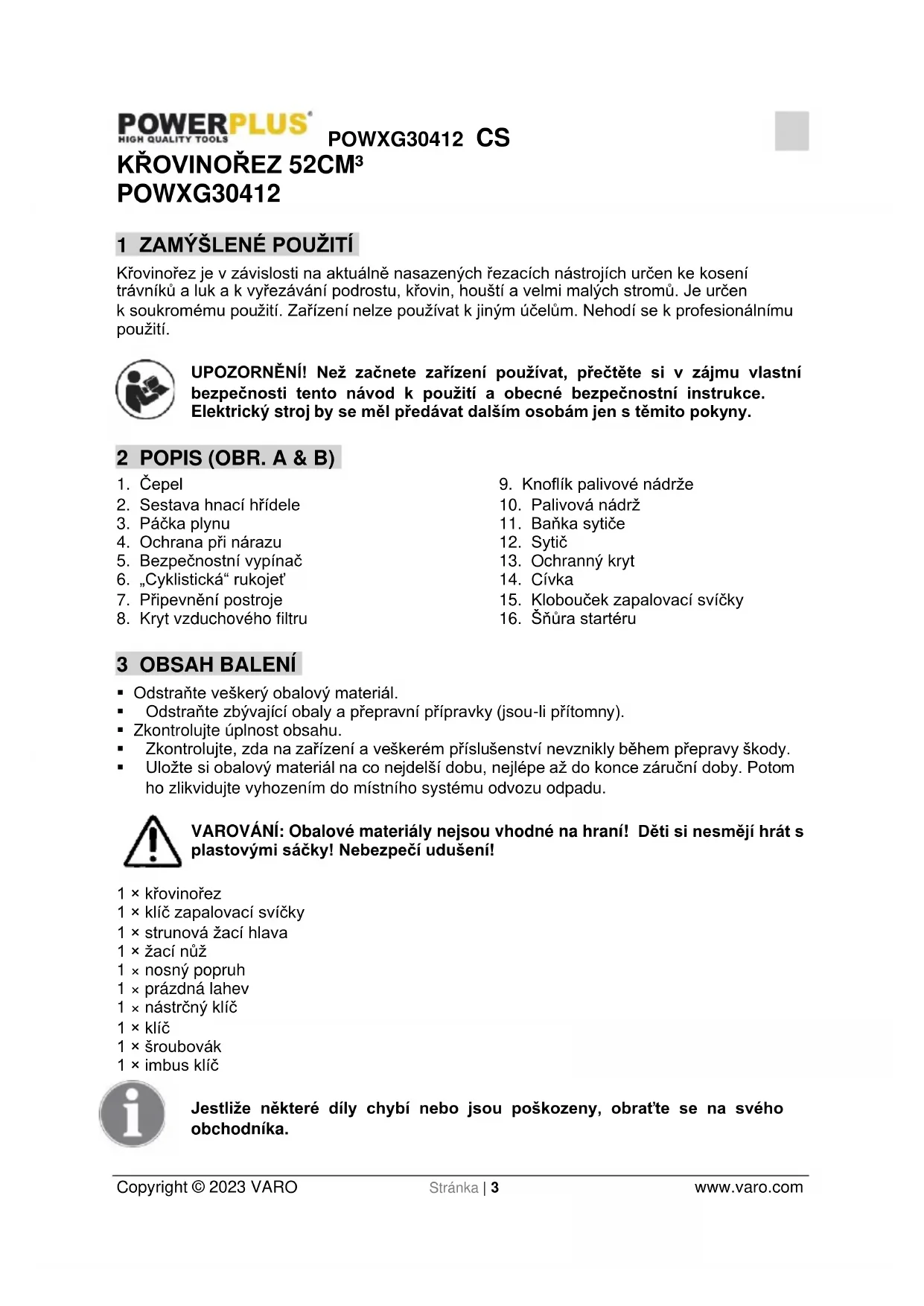

Křovinořez je v závislosti na aktuálně nasazených řezacích nástrojích určen ke kosení trávníků a luk a k vyřezávání podrostu, křovin, houští a velmi malých stromů. Je určen k soukromému použití. Zařízení nelze používat k jiným účelům. Nehodí se k profesionálnímu použití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR. A & B)

2. Sestava hnací hřídele

4. Ochrana při nárazu

5. Bezpečnostní vypínač

6. „Cyklistická“ rukojeť

7. Připevnění postroje

8. Kryt vzduchového filtru

9. Knoflík palivové nádrže

15. Klobouček zapalovací svíčky

• Odstraňte veškerý obalový materiál.

• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).

• Zkontrolujte úplnost obsahu.

• Zkontrolujte, zda na zařízení a veškerém příslušenství nevznikly během přepravy škody.

• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu. VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 × křovinořez 1 × klíč zapalovací svíčky 1 × strunová žací hlava 1 × žací nůž 1 × nosný popruh 1 × prázdná lahev 1 × nástrčný klíč 1 × klíč 1 × šroubovák 1 × imbus klíč Jestliže některé díly chybí nebo jsou poškozeny, obraťte se na svého obchodníka.POWXG30412 CS Copyright © 2023 VARO Stránka | 4 www.varo.com 4 SYMBOLY V tomto návodu a na stroji jsou používány následující symboly:

Před použitím si přečtěte návod k použití.

Doporučeno nošení ochranné obuvi.

Znamená riziko zranění osob nebo poškození stroje.

V souladu se základními platnými bezpečnostními normami Evropských směrnic.

Při použití zachovávejte vzdálenost minimálně 15 m mezi strojem a dalšími osobami.

Noste dobrý a pevný pracovní oděv!

Dávejte pozor na částice odletující od řezacího zařízení.

Výfukové plyny jsou jedovaté a mohou zpùsobit udušení!

Řezací zařízení používejte výhradně v kombinaci s křovinořezným nožem.

POZOR na riziko požáru! Benzín a jeho výpary jsou snadno vznětlivé!

Řezací zařízení používejte výhradně v kombinaci s navíjecí hlavou.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce.

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.

• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.

• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.POWXG30412 CS Copyright © 2023 VARO Stránka | 5 www.varo.com

• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.

• Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.

• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.

• Zkontrolujte celý stroj, zda na něm nejsou volné díly (matice, svorníky, šrouby, atd.) nebo jakákoliv poškození. Před použitím stroje proveďte potřebnou opravu nebo výměnu.

• NEPOUŽÍVEJTE s touto elektrickou hlavou žádná přídavná zařízení kromě zařízení doporučených naší společností. Mohlo by dojít jak k úrazu obsluhy nebo okolostojících osob tak ke škodě na stroji.

• Pro stroj je velmi důležitý chránič čepele a chránič přední rukojeti. Je třeba je našroubovat na stroj již před prvním použitím. Tyto chrániče musejí být vždy nasazeny při provozu stroje. Zkontrolujte chrániče před každým použitím. Při jakémkoliv poškození (trhlina, přerušení, atd.) chrániče se obraťte se na svého prodejce, aby jej vyměnil.

• Jestliže používáte nestandardní chrániče nebo chrániče odstraníte nebo pozměníte, může to vést k vážnému zranění obsluhy nebo okolostojících osob.

• Při sekání vždy používejte správné rukojeti a ramenní popruh.

• Nepoužívejte zařízení, je-li poškozeno nebo chybně nastaveno. Nikdy neodstraňujte chránič stroje. Mohlo by dojít jak k úrazu obsluhy nebo okolostojících osob tak ke škodě na stroji.

• Zkontrolujte oblast určenou k sečení a odstraňte z ní všechny úlomky, které by se mohly zamotat do nylonové řezací hlavy. Rovněž odeberte všechny předměty, které by zařízení mohlo při sečení vrhat.

• Nikdy nenechávejte zařízení bez dozoru.

• Nepoužívejte zařízení pro jakoukoliv práci jinou, než pro kterou je určeno, jak je popsáno v tomto návodu.

• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Nespouštějte zařízení, když stojíte na žebříku nebo na jiném nestabilním místě. Při provozu stroje používejte vhodným způsobem dodávaný postroj.

• Když je zařízení v provozu, držte ruce a nohy mimo dosah nylonové řezací hlavy nebo čepele.

• Nepoužívejte tento typ zařízení k vymetání úlomků.

• Používejte nylonovou řezací hlavu, která je nepoškozená. Jestliže zasáhnete kámen nebo jinou překážku, zastavte motor a zkontrolujte nylonovou řezací hlavu. Nikdy se nesmí používat polámaná nebo nevyvážená nylonová řezací hlava.

• Kdykoliv se přibližujete k pracovníkovi obsluhujícímu zařízení, důsledně nejprve upoutejte jeho pozornost a ujistěte se, že vypnul motor. Dejte si pozor, aby se pracovník obsluhy nelekl nebo abyste neodvedli jeho pozornost; důsledkem může být nebezpečná situace.

• Nikdy se nedotýkejte nylonové řezací hlavy nebo čepele, zatímco motor běží. Jestliže je třeba vyměnit chránič nebo řezací nástavec, nezapomeňte zastavit motor a ujistit se, že se řezací ústrojí přestalo otáčet.

• Když se zařízení přesunuje mezi dvěma pracovišti, měl by být motor vypnut.

• Věnujte pozornost uvolňování a přehřívání dílů. Jestliže se na zařízení projevuje nějaká anomálie, ihned zastavte motor a stroj řádně prohlédněte. Je-li to nutné, svěřte stroj do servisu autorizovaného prodejce. Nikdy dále neprovozujte stroj, u něhož je riziko nesprávného fungování.

• Při rozběhu nebo za provozu motoru se nikdy nedotýkejte horkých částí jako je tlumič výfuku, vysokonapěťový vodič nebo zapalovací svíčka.POWXG30412 CS Copyright © 2023 VARO Stránka | 6 www.varo.com

• Po zastavení motoru je tlumič výfuku ještě horký. Nikdy nepokládejte přístroj na místa, kde jsou hořlavé materiály (suchá tráva, atd.), hořlavé plyny nebo hořlavé kapaliny.

• Věnujte zvláštní pozornost provozu za deště nebo těsně po dešti, kdy může být půda kluzká.

• Jestliže uklouznete nebo vám noha zapadne do otvoru, ihned povolte páčku plynu. 6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU VAROVÁNÍ: Při zacházení s palivy buïte zvláště opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující pokyny:

• Používejte jen schválenou nádobu.

• Nikdy nesundávejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout a teprve potom tankujte.

• Nikdy do stroje nedoplňujte palivo uvnitř budov.

• Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, např. ohřívač vody.

• Jestliže se palivo vyleje, nesnažte se spustit motor, nýbrž přemístěte stroj pryč od místa vylití a teprve potom startujte.

• Po doplnění paliva vždy vraťte na místo zátku palivové nádrže a pevně ji utáhněte.

• Vypouštíte-li nádrž, je vhodné to udělat venku.

• Udržujte rukojeti neznečištěné olejem a palivem.

• Nekuřte při míšení paliva nebo plnění nádrže.

• Nikdy nestartujte ani neprovozujte motor v uzavřené místnosti nebo budově. Výfukové plyny obsahují nebezpečný oxid uhelnatý.

• Nikdy se nepokoušejte seřizovat motor, když je zařízení v chodu a zavěšené na rameni pracovníka obsluhy. Motor seřizujte vždy tak, že zařízení leží na rovné a čisté ploše.

• Když ukládáte zařízení na delší dobu, vypusťte palivo z palivové nádrže a karburátoru, vyčistěte díly, přesuňte stroj na bezpečné místo a ujistěte se, že motor vychladl.

7 SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

• ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 30 stop (10 metrů) ve všech směrech. Jestliže se čepel za provozu setká s cizími předměty, vypněte motor a nechte čepel se zastavit. Potom zkontrolujte, zda není čepel poškozena. Čepel vždy vyhoďte, je-li pokřivená nebo prasklá.

• ČEPEL VYMRŠŤUJE PŘEDMĚTY DO VZDUCHU – můžete přijít o zrak nebo být jinak zraněni. Noste prostředky na ochranu očí, obličeje a nohou. Před použitím čepele vždy odstraňte z pracovní oblasti cizí předměty. Udržujte odstup od okolostojících osob a zvířat na 10 metrů ve všech směrech.

• ČEPEL SE PO UVOLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající čepel může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujistěte se, že se dobíhající čepel zastavila.

• VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ PALIVO, než které se doporučuje v návodu. Vždy se řiďte pokyny z tohoto návodu v odstavci o palivu a mazivech. Nikdy nepoužívejte benzín, není-li správně smíšen s olejem pro dvoutaktní motory. Výsledkem bude trvalé poškození motoru a ztráta platnosti záruky výrobce.POWXG30412 CS Copyright © 2023 VARO Stránka | 7 www.varo.com

• NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobků. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástavec. Použití podobných nástavců způsobí neplatnost tovární záruky a může vést k vážným úrazům. 8 MONTÁŽ Vypněte nástroj a před splněním všech postupů sejměte klobouček ze zapalovací svíčky. Neutahujte upevňovací prvky příliš, aby nedošlo k poškození závitu.

8.1 Instalace „cyklistické“ rukojeti (obr. 1)

• Nainstalujte rukojeť tvaru U na upevňovací držák, připevněte druhou sponu a utáhněte oba šrouby na druhé straně.

• Chcete-li nastavit úhel pomocné rukojeti, povolte 4 horní šrouby a změňte sklonu. Po provedeném seřízení šrouby utáhněte.

8.2 Instalace štítu na ochranu před odletujícími úlomky (obr. 2)

• Umístěte chránič tak, aby se dal na místě upevnit svorkou a šrouby.

• Upravte délku pásu tak, abyste se cítili pohodlně a zavěste nástroj na bezpečnostní úchyt nosného pásu.

• Řezací příslušenství by mělo dotýkat země. Není-li tomu tak, proveďte úpravu.

• Povolte svěrací šroub klíčem na imbusové šrouby.

• Posuňte upevnění do požadované polohy jeho přesunutím podél trubky.

• Utáhněte svěrací šroub klíčem na imbusové šrouby.

8.4 Instalace žacího nože / strunové hlavy

VÝSTRAHA: NIKDY nepoužívejte zařízení, je-li čepel zkroucená nebo má vyštípané nebo chybějící zuby. Ihned vyměňte poškozenou čepel. VÝSTRAHA: Při manipulaci s čepelí a její instalaci vždy noste pevné pracovní rukavice.

8.4.1 Odmontujte kovový nùž (obr. 4)

• Nasaďte vnitřní držák na hřídel převodovky a upevněte ho otočením pomocí tyčinky ve tvaru L.

• Nasaďte žací nůž na vnitřní držák s nápisem směrem k převodovce a umístěte otvor v noži tak, aby souhlasil s otvorem ve vnitřním držáku.POWXG30412 CS Copyright © 2023 VARO Stránka | 8 www.varo.com

• Nasaďte vnější držák na hřídel převodovky dutou stranou směrem k noži.

• Nasaďte dodaný kryt šroubu na vnější držák a společně s pružinovou podložkou a podložkou ho upevněte maticí (s levým závitem).

2. Pružinová podložka

6. Hřídel převodovky

IHNED ZASTAVTE MOTOR! Nadměrné vibrace nože znamenají, že není správně nasazen; ihned zastavte motor a nůž zkontrolujte. Nesprávně nasazený nůž způsobí zranění.

8.4.2 Montáž strunové žací hlavy (obr. 5)

• Vnitřní držák a vnější držák správně usaďte na hřídel převodovky.

• Našroubujte dodanou matici (M8, levá) na hřídel převodovky a dotáhněte ji klíčem.

• Zajistěte vnitřní držák tyčinkou ve tvaru L a rukou našroubujte nylonovou žací hlavu na šroub. POZOR: Dejte pozor, abyste neztratili matici a podložky k montáži hlavy.

3. Nylonová žací hlava

4. Nylonová žací struna

8.4.3 Montáž žací části stroje (obrázek 5A)

• Vysuňte jisticí kolík (1) a otáčejte jím doleva a doprava, aby se odjistil. Pak zasuňte žací část stroje (2) dovnitř a pusťte jisticí kolík (1). Zkontrolujte, že drží v otvoru (3) pohonné hřídele. To si usnadníte tím, že lehce otočíte koncem pohonné hřídele (2) oběma směry. Jisticí kolík (1) je na místě, pokud je zcela zasunut v otvoru.

• Nakonec dotáhněte knoflík (4).

Použijte bezolovnatý benzín běžné kvality smíchaný v poměru 40:1 s olejem pro dvoutaktní motory. VAROVÁNÍ: Ve svém zařízení nikdy nepoužívejte běžný benzín. Zpùsobí to trvalé poškození zařízení a výrobcova záruka na tento výrobek se stane neplatnou. Nikdy nepoužívejte palivovou směs skladovanou déle než 90 dní. VAROVÁNÍ: Dvoutaktní mazivo musí být prvotřídní olej určený pro dvoutaktní vzduchem chlazené motory míchaný v poměru 40:1. Nepoužívejte dvoutaktní olej s doporučeným směšovacím poměrem 100:1. Bude-li příčinou poškození motoru nedostatečné mazání, přestane platit záruka výrobce poskytovaná na motor.POWXG30412 CS Copyright © 2023 VARO Stránka | 9 www.varo.com

Do schválené palivové nádoby dejte nejprve olej a potom benzín, aby se příchozí benzín mohl smísit s olejem. Nádobou zatřepte, aby se látky dobře promíchaly. VAROVÁNÍ: Nedostatečné mazání vede k neplatnosti záruky na motor. Benzín a olej je třeba směšovat v poměru 40:1.

Některá běžná paliva se nyní mísí s okysličenými látkami, jakými je alkohol nebo sloučenina éteru, aby vyhověla normám pro čistý vzduch. Motor je konstruován tak, aby uspokojivě fungoval se všemi benzíny určenými k použití v automobilech včetně okysličených benzínù. 10 PROVOZNÍ POKYNY

10.1 Ramenní poutací pás

VAROVÁNÍ: VŽDY MĚJTE NASAZEN RAMENNÍ POUTACÍ PÁS, když pracujete se zařízením, na němž je nasazena čepel. Poutací pás připevněte k vyžínači po nastartování motoru, když běží na VOLNOBĚH. Před odpojením ramenního poutacího pásu MOTOR VYPNĚTE.

• Seřiďte si délku ramenní opěrky tak, aby strunová hlava byla při zavěšení na pásu vodorovně se zemí. Ke zjištění správné rovnováhy je vhodné provést několik pracovních švihů, aniž byste startovali motor. POZNÁMKA: Přes spuštěním motoru odpojte ramenní poutací pás od zařízení.

10.2 Spouštění studeného motoru

Přesuňte přepínač stop do polohy "ON".

• Opakovaně jemně stlačte baňku vstřikovacího čerpadla (7 až 10 x), dokud palivo nepřiteče do vstřikovacího čerpadla.

• Vytáhněte páčku sytiče nahoru a zavřete sytič.

• Zatáhněte za startovací rukojeť, dokud motor nenaskočí.

• Zatlačte páčku sytiče dolů a otevřete sytič (nadměrné protáčení s aktivovaným sytičem způsobí zaplavení motoru a znesnadní start).

• Nechte motor před použitím několik minut zahřívat.POWXG30412 CS Copyright © 2023 VARO Stránka | 10 www.varo.com

10.3 Spouštění teplého motoru (stroj byl vypnut na dobu max. 15-20 minut)

• Je-li motor horký, zapněte nástroj, jak je popsáno výše. Páčka sytiče však musí být vždy dole.

• Nebyla-li palivová nádrž vyčerpána do dna, zatáhněte jednou až třikrát za startér a motor by měl naskočit.

10.4 Zastavení motoru

10.5 Postupy při vyžínání

Vybavíte-li své zařízení řádně krytem chránícím proti odlétajícím úlomkùm a strunovou hlavou, bude vyžínat nevzhledné plevely a vysokou trávu z těžko dostupných míst - podél plotù, zdí, v blízkosti základù a kolem stromù. Rovněž je lze používat k vyžínání povrchù dohola, tedy k úplnému odstraňování porostu pro snazší přípravu nové zahrady nebo vyčištění konkrétní oblasti. POZNÁMKA: I když budete pracovat pozorně, přesto se struna při vyžínání v okolí základů, cihlových nebo kamenných zdí a zákrutů opotřebovává rychleji. Chcete-li strunu obnovit, přitlačte za chodu vyžínače dolní knoflík cívky proti zemi.

10.5.1 Vyžínání / sekání (obr. 6)

Pohybujte vyžínačem ze strany na stranu pohybem podobným žnutí srpem. Strunovou hlavy při této práci nenaklánějte. K nastavení správné výšky sečení slouží zkušební oblast. Aby byla hloubka střihu rovnoměrná, udržujte strunovou hlavu na stále stejné úrovni

10.5.2 Vyžínání nakrátko

Umístěte vyžínač rovně před sebe s mírným náklonem tak, aby byla spodní část strunové hlavy nad úrovní pùvody a ke kontaktu se strunou docházelo na požadovaném řezacím místě. Vždy sekejte směrem od pracovníka obsluhy. Nepřitahujte vyžínač směrem k pracovníkovi obsluhy.

10.5.3 Vyžínání kolem plotu / základù

Při vyžínání kolem plotù z pletiva, plaňkových plotù, kamenných zdí a základù postupujte pomalu a sekejte přesně, aby přitom struna nenarážela do překážky. Jestliže se struna dostane do kontaktu s kameny, cihlovými zdmi nebo základy, zlomí se nebo se roztřepí. Jestliže struna narazí přímo do plotu, odlomí se.

10.5.4 Vyžínání kolem stromù

Kolem kmenù stromù vyžínejte pomalu a dbejte, aby se struna nedostávala do kontaktu s kùrou. Obcházejte strom a vyžínejte pohybem zleva doprava. Trávy a porostu se dotýkejte koncem struny při mírném náklonu strunové hlavy dopředu.POWXG30412 CS Copyright © 2023 VARO Stránka | 11 www.varo.com

10.5.5 Čištění povrchu dohola

VAROVÁNÍ: Při čištění povrchu DOHOLA postupujte velmi opatrně. Při těchto operacích udržujte vzdálenost 30 metrù (100 stop) mezi obsluhou, ostatními osobami a zvířaty. Čištěním povrchu dohola rozumíme odstranění veškeré vegetace. K tomuto účelu nakloňte strunovou hlavu o cca 30 stupňù doprava. Seřídíte-li si vhodně rukoje, budete mít tuto operaci lépe pod kontrolou. Nepokoušejte se toto dělat, existuje–li možnost, že odletující úlomky poraní operátora nebo jiné osoby nebo že zpùsobí škody na majetku

10.5.6 Vyžínačem nezametejte

Zametáním rozumíme naklánění strunové hlavy za účelem smetení drobných úlomkù z cestiček atd. Váš vyžínač je výkonný nástroj a mùže odmrštit drobné kamínky nebo jiné úlomky až do vzdálenosti 50 stop (15 metrù). Mùže tak zranit v blízkosti se nacházející osoby nebo poškodit majetek, jakým jsou automobily, stěny příbytkù a okna.

10.6 Sekání prostřednictvím čepelí

VYHÝBEJTE SE BOČNÍMU RÁZU Bočním rázem rozumíme reakci pohybující se čepele, když se čepel setká se silným stromem, keřem nebo pevným předmětem. Výsledná síla posune čepel prudce obloukovitým pohybem. Při bočním rázu mùže dojít ke ztrátě kontroly a zranění pracovníka obsluhy nebo okolostojících osob. Čepel nepoužívejte v blízkosti plotù z pletiva, kovových kùlù, hranic v krajině nebo stavebních základù. Nesečte tupým, prasklým nebo poškozeným nožem. Před vyžínáním porostu zkontrolujte překážky jako jsou kameny, kovové kolíky nebo prameny drátu vyčnívající z poškozených plotů. Pokud překážku nelze odstranit, označte její polohu, abyste se jí mohli nožem vyhnout. Kameny a kov nůž otupí nebo poškodí. Drát se může zachytit za hlavu nože a plácat sebou dokola nebo být vymrštěn do vzduchu. Nepoužívejte křovinořez k řezání stromů. 11 ÚDRŽBA

11.1 Vzduchový filtr

VÝSTRAHA: NIKDY neprovozujte vyžínač bez vzduchového filtru, jinak se do motoru nasaje prach a nečistoty a poškodí jej. Vzduchový filtr je třeba udržovat čistý. Jestliže se poškodí, nainstalujte nový.

• Prach nahromaděný ve vzduchovém filtru snižuje účinnost motoru. Zvyšuje se spotřeba paliva a abrazivní částice pronikají do motoru. Vyměňujte vzduchový filtr co nejčastěji, aby se udržoval trvale čistý stav.

• Lehký povrchový prach lze snadno odstranit poťukáním na filtr. Těžké usazeniny by se měly prát v mýdlové vodě.POWXG30412 CS Copyright © 2023 VARO Stránka | 12 www.varo.com

• Odstraňte kryt filtru uvolněním krytu knoflíku vzduchového filtru. POZNÁMKA: Vyměňte filtr za nový, je-li roztřepený, potrhaný, poškozený nebo nelze-li jej vyčistit

11.2 Zátka palivové nádrže / palivový filtr

VÝSTRAHA: Před zahájením tohoto postupu odstraňte ze zařízení benzín a uložte jej v nádobě schválené k tomuto účelu. Víčko palivové nádrže otevírejte pomalu, abyste uvolnili tlak, který se mohl v palivové nádrži vytvořit. Ventil na víčku palivové nádrže udržujte čistý, prostý úlomků

• Vyzvedněte palivové vedení a filtr z nádrže. Dobře funguje ocelový drát s háčkem nebo kancelářská sponka.

• Palivový filtr odtrhněte kroutivým pohybem.

• Vyměňte palivový filtr. POZNÁMKA: Nikdy zařízení neprovozujte bez palivového filtru. Výsledkem by mohlo být interní poškození motoru. Když je vnitřek palivové nádrže znečištěn, lze jej vyčistit vypláchnutím nádrže benzínem.

11.3 Seřízení karburátoru

Karburátor byl ve výrobě seřízen na optimální výkon. Jsou-li potřebná další seřízení, vezměte zařízení do autorizovaného servisu.POWXG30412 CS Copyright © 2023 VARO Stránka | 13 www.varo.com 12 TECHNICKÉ ÚDAJE Objem válce 52cc Výkon motoru 1.4kW Rychlost záběru spojky 4500 min

Volnoběžné otáčky 3100 min

Řezná šířka travního vyžínače 420 mm Řezná šířka křovinořezu 255 mm Rychlost otáčení travního vyžínače 6000 min

Rychlost otáčení křovinořezu 6800 min

Objem palivové nádrže 1.1l Typ prodloužení závitu Krátce stisknu a jdu Průměr cívky 2,4 mm Délka cívky 2x2 m Nízkovibrační systém Ano Vypínač automatického sytiče Žádný Snadný start Ano Výkonná spojka Ano Poměr míchání palivové směsi 40:1 Protočení motoru Plné protočení Počet zubů / nožů

Rozměry nože 255 x 25,4 x 1,4 mm Typ karburátoru HUALONG Typ zapalovací svíčky NHSP Bezpečnostní kryt Ano Typ rukojeti CYKLISTICKÁ RUKOJEŤ Typ hřídele ROVNÝ Odolnost palivu E10 Ano 13 HLUČNOST Hodnoty emisí hluku se měří podle příslušné normy. (K=3) Úroveň akustického tlaku LpA 99dB(A) Úroveň akustického výkonu LwA 114 dB(A) POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu. aw (Vibrace) 8,3m/s ² K = 1,5 m/s²POWXG30412 CS Copyright © 2023 VARO Stránka | 14 www.varo.com 14 ULOŽENÍ VAROVÁNÍ: Pokud se nedodrží tento postup, mohou se v karburátoru utvořit usazeniny a výsledkem po delším uložení být obtížný start nebo trvalé poškození.

• Vyčistěte vnější povrch zařízení.

• Vypusťte palivo z palivové nádrže.

• Po vypuštění paliva spusťte motor.

• Nechte motor běžet na volnoběh, dokud se zařízení nezastaví. Tak se z karburátoru dostane veškeré palivo.

• Nechte motor vychladnout (cca 5 minut).

• Klíčem na svíčky vyšroubujte zapalovací svíčku.

• Nalejte 1 čajovou lžičku čistého dvoutaktního oleje do spalovací komory. Pomalu několikrát zatáhněte za startovací šňůru, aby se vnitřní součásti pokryly olejovým povlakem. Vraťte zapalovací svíčku na místo.

• Skladujte zařízení na chladném a suchém místě vzdáleném od zdrojů ohně, jakým jsou olejové hořáky, ohřívače vody atd.

• Zakryjte zařízení ochranným obalem, když se nepoužívá nebo při jeho přepravě.

15 ODEBRÁNÍ ZAŘÍZENÍ ZE SKLADU

• Vyjměte zapalovací svíčku.

• Svižně zatáhněte za startovací šňůru, abyste odstranili přebytečný olej ze spalovací komory.

• Vyčistěte spalovací svíčku a nastavte mezeru nebo nasaďte novou svíčku se správnou mezerou.

• Připravte zařízení k provozu.

• Naplňte palivovou nádrž správnou směsí paliva s olejem. Viz oddíl o palivu a mazání.POWXG30412 CS Copyright © 2023 VARO Stránka | 15 www.varo.com

Zařízení nestartuje nebo nastartuje, ale neběží.

• Nesprávné startovací postupy.

• Nesprávné seřízení karburátoru pro tvorbu směsi.

• Zanesená zapalovací svíčka.

• Prázdná palivová nádrž.

• Baňka vstřikovače nebyla dostatečně stisknuta.

• Řiďte se pokyny v návodu k obsluze.

• Dejte seřídit karburátor do autorizovaného servisního střediska.

• Vyčistěte a seřiďte mezeru svíčky nebo vyměňte svíčku.

• Naplňte palivovou nádrž správnou palivovou směsí.

• Stiskněte baňku vstřikovače úplně a pomalu 10x. Zařízení nastartuje, ale motor má nízký výkon.

• Palivový filtr je zanesen.

• Nesprávná poloha páčky.

• Znečištěná mřížka lapače jisker.

• Znečištěný vzduchový filtr.

• Nesprávné seřízení karburátorové směsi servisním technikem.

• Vyměňte palivový filtr.

• Přestavte zařízení do polohy pro CHOD.

• Vyměňte mřížku lapače jisker.

• Vyjměte, vyčistěte a nainstalujte zpět filtr.

• Dejte seřídit karburátor do autorizovaného servisního střediska. Motor prská.

• Nesprávné seřízení karburátoru pro tvorbu směsi.

• Vzduchový filtr je zanesený

• Staré nebo nesprávně namíchané palivo.

• Dejte seřídit karburátor do autorizovaného servisního střediska.

• Vyměňte nebo vyčistěte vzduchový filtr.

• Vypusťte benzinovou nádrž / doplňte čerstvou palivovou směs. Slabý výkon pod zátěží.

• Nesprávné seřízení karburátoru pro tvorbu směsi.

• Staré nebo nesprávně namíchané palivo.

• Vzduchový filtr je zanesený

• Zanesená zapalovací svíčka.

• Dejte seřídit karburátor do autorizovaného servisního střediska.

• Vypusťte benzinovou nádrž / doplňte čerstvou palivovou směs.

• Vyměňte nebo vyčistěte vzduchový filtr.

• Vyčistěte a seřiďte mezeru svíčky nebo vyměňte svíčku. Nepravideln ý chod.

• Znečištěný vzduchový filtr.

• Vyčistěte a seřiďte mezeru svíčky nebo vyměňte svíčku.

• Vyčistěte nebo vyměňte lapač jisker.

• Vyčistěte nebo vyměňte vzduchový filtr. Příliš mnoho kouře.

• Nesprávné seřízení karburátoru pro tvorbu směsi.

• Nesprávná palivová směs.

• Dejte seřídit karburátor do autorizovaného servisního střediska.

• Používejte správnou palivovou směs (směs 40:1).POWXG30412 CS Copyright © 2023 VARO Stránka | 16 www.varo.com 17 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.

• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.

• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.

• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.

• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.

• Více informací můžete získat na čísle 00 32 3 292 92 90.

• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.

• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.

• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (ať jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.

• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.

• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.

• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).

• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na místní sběrný dvůr. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.POWXG30412 CS Copyright © 2023 VARO Stránka | 17 www.varo.com

19 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgium, tímto prohlašuje pouze, že Výrobek: Křovinořez 52cm³ Výrobní značka: POWERplus Model: POWXG30412 vyhovuje základním požadavkům a dalším příslušným ustanovením evropských směrnic/nařízení založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice/nařízení (včetně případných změn a doplňků až do data podpisu): 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 111dB(A) Guaranteed 114dB(A) Evropské harmonizované normy (včetně všech případných změn do data podpisu):

EN ISO 11806-1 : 2022

EN ISO 14982 : 2009 Držitel technické dokumentace: Philippe Vankerkhove, VARO Vic. Van Rompuy N.V. Podepsaný jedná jménem výkonného ředitele společnosti, Philippe Vankerkhove Regulativní postupy – Manažer pro dohled na dodržování předpisů 22/12/2022, Lier - BelgiePOWXG30412 RO Copyright © 2023 VARO Pagina | 1 www.varo.com
