GEBRUIKSAANWIJZING CRM1044 Ferm

De nummers in de nu volgende tekst verwijzen\ aar de afbeeldingen op pag. 2 - 4.

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werkinq en de bediening. Onderhoud de machine volgens de aanwijzingen, zDat zich altijd maar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dieren in de buurt van de machine bewaard te worden.

Inhoud

1. Machine gegevens
2. Veiligheidsvoorschriften
3. Gebruik
4. Onderhoud

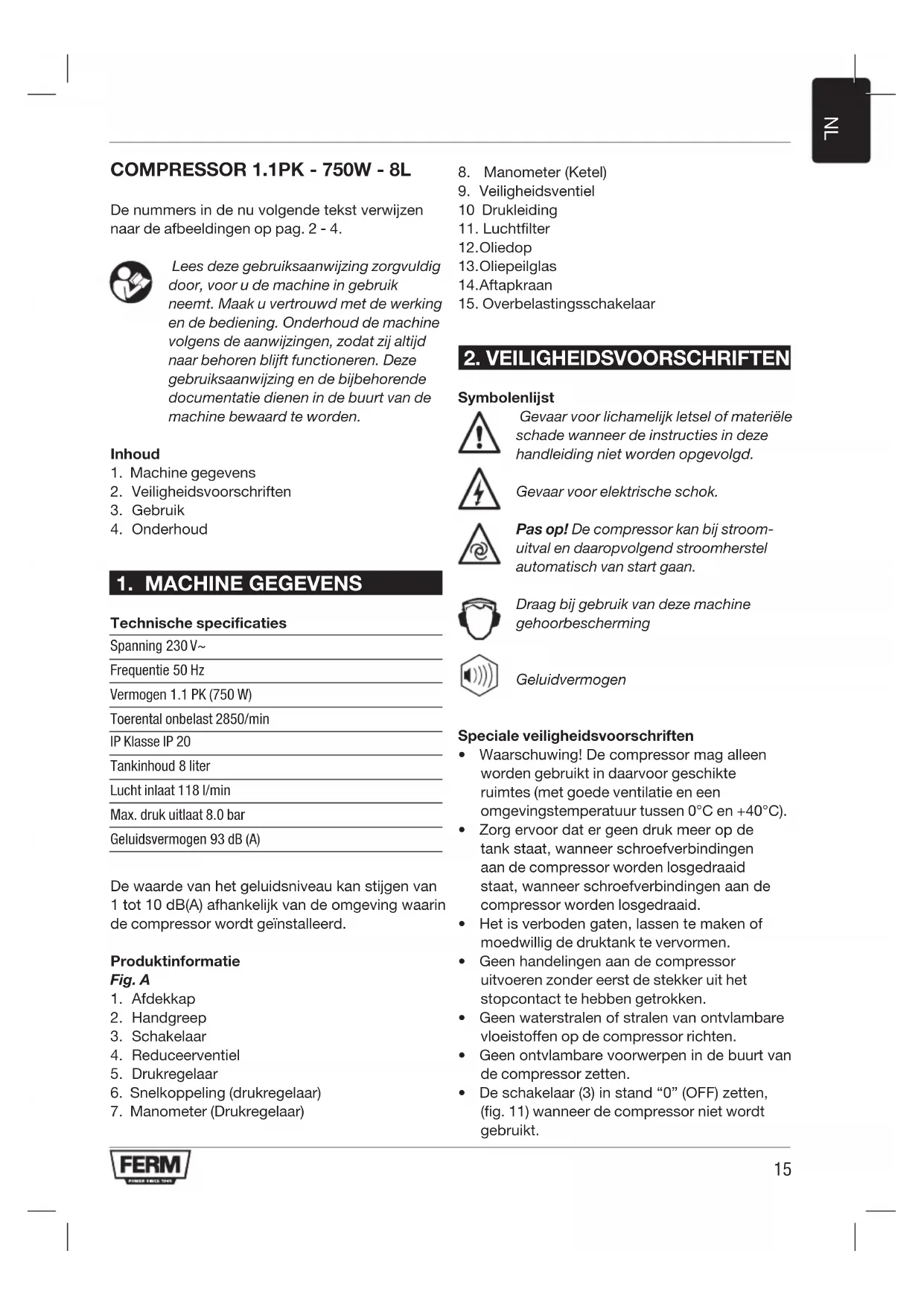

1. MACHINE GEGEVENS

Technische specificaties

Spanning 230V

Frequentie 50Hz

Vermogen 1.1 PK (750 W)

Toerental onbelast 2850/min

IP Klasse IP 20

Tankinhoud 8 liter

Lucht inlaat 118 l/min

Max. druk uittlaat 8.0 bar

Geluidsvermogen 93 dB (A)

De Waarde van het geluidsniveau kan stijgen van 1 tot 10 dB(A) afhankelijk van de omgeving waarin de compressor worden geinstalleerd.

Produktinformationie

Fig. A

1. Afdekkap
2. Handgreep
3. Schakelaar
4. Reduceerventiel
5. Drukregelaar
6. Snelkoppeling (drukregelaar)

7. Manometer (Drukregelaar)

8. Manometer (Ketel)

9. Veiligheidsventiel
   10 Drukleiding
10. Luchtfilter
    12.Oliedop
    13.Oliepeilglas
    14.Aftapkraan
11. Overbelastingssschakelaar

2. VEILIGHEIDSVOORSCHRIFTEN

Symbolenlijst

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schok.

Pas op! De compressor kan bij stroomuitval enaaropvolgend stroomherstel automatisch van start gaan.

Draag bij gebruik van deze machine gehoorbescherming

Geluidvermogen

Speciale veiligheidsvoorschriften

• Waarschuwing! De compressor mag alleen worden gezruikt in waarvoor geschikte ruimtes (met goede ventilatie en een omgevingstemperatuur:tussen 0^ en +40^)
• Zorg ervoor dat er geen drukmeer op de tank staat, wonneer schroefverbindingen aan de compressor worden losgedraaid staat, wonneer schroefverbindingen aan de compressor worden losgedraaid.
• Het is verboden gaten,{lassen te make of moedwillig de druktank te verrormen.
• Geen handelingen aan de compressoruitvoeren zonder eerst de stekker uit hetstopcontact te hebben getrokken.
• Geen waterstralen of stralen van ontvlambare vloeistoffen op de compressorRCTien.
• Geen ontvlambare voorwerpen in de buurt van de compressor zetten.

• De schakelaar (3) in stand "0" (OFF) zetten, (fig. 11) wanneer de compressor nicht worden gebrukt.

• Nooit de luchtstraal op Personen of dieren richten (fig.20).

• De compressor Niet Transporteren wonneer det tank onder druk staat.
• Bepaalde delen van de compressor (zoals cylinderkop en doorvoerbuizen) können hoge temperaturen bereiken. Raak deze onderdelen Niet aan om brandwonden te vermijden (fig. 12-13).
• U kurz de compressor Transporteren door hem op te heffen of door gebruik te makev van de speciale grepen of handvaten (fig. 5-6).
• Kinderen en dieren要去en ver de het werkgebied van de machine gehonden worden.
• Als u de compressor gelebrukt om verf of andere ontvlambare vloeistoffen te spuiten
  a) Niet werken in gesloten omgevingen of in denabijheid van open vlammen.
  b) Zich ervan vergewissen dat de omgeving waar gewerkt worden een geschikte luchtverversinginstallatie heeft.
  c) Neus en mond beschermen met een aangepast masker (fig.21).
• Als de elektrische kabel of de stekker beschadigd is de compressor Niet gebruiken en zich tot een geauthoriserde assistentiedienst wenden voor de verrangings van met een origineel onderdeel.
• Als de compressor op een schap of een oppervlak hoger dan de vloer geplaatst worden要去各项之最的。
• Geen voorwerpen en handen binnenin de beschermingsroosters steken om fysieke schade en schade aan de compressor te voorkomen.
• De compressor nicht als stomp voorwerp tegenover personen, dingen of dieren gebruiken om zware schade te vermiiden.
• Als de compressor Niet meer gebruikt worden, dient u altijd de stekker uit het stopcontact trekken.
• Gebruik alleen pneumatische leidingen die geschickt zijn voor de aangegeven maximum druk van de compressor. Probeer een pneumatische leiding Niet te herstellen wanner deze is beschadigd.

Aardingsvoorschriften

Deze compressor要去 geaard worden, wanneer hij in gebruik is, om de gebruiker te beschermen gegen elektrische schokken. De compressor is voorzien van een tweepolige kabel plus aarde. De elektrische verbinding moet uitgevoerd worden door een gekwalificiered technicus. Wij raden aan nooit de compressor te demonteren en ook geen andere verbindingen in de drukregelaar te make. Reparations要去 enkel uitgevoerd worden door geauthoriseerde assistentiediensten of door ander gekwalificierde centra.

Nooit vergeten dat de draad voor de aarding de groene of de geel/groene is. Nooit deze groene draad verbinden met Spanningsdragende delen.

Alvorens de stekker van de voedingskabel te verrangen, ervoor zorgen dat de aardingsdraad verbonden is. Bij twijfel een gekwalificierde elektricien roepen en de aarding latent controlleren.

Alle risico's op elektrische ontladingen vermijden. De compressor nooit gebruiken met een beschadigde elektrische kabel of verlengsnoer. Regelmatig de elektrische kabels controeren. De compressor nooit gebruiken in of dicht bij water of in denabijheid van een gevaarlijke omgeving waar elektrische ontladingen konnen voorkomen.

Voeding

• De compressor is uitgerust met een geaard netsnoer. Deze kan worden aangesloten op elk 230V / 50Hz geaard stopcontact dat is gezekerd met een 16A zekering.
• De motor is uitgerust met een overbelastingsschakelaar (15). Wanner de compressor overbelast, schakelt de overbelastingschakelaar de compressor automatisch uit om deze te beschermen gegen oververhitting. Wanner de overbelastingschakelaar inschakelt, schakel de compressor dan uit met de AAN/UIT schakelaar (3), totdat de compressor is afgekoeld. Druk hierna op de

overbelastingschakelaar (15) en herstart de compressor.

• Lange voedingskabels, verlengsnoeren, haspels etc. können de spanning verlagen en het opstarten van de motor belemmeren. gebruik geen stroomkabels langer dan 10m . Ferm adviseert om in dergelijkke gevallen een langere luchtslang te gebruiken.
• Het starten van de motor kan moeilijker zijn bij temperaturen onder 0^ .

3. GEBRUIK

Alleen voor doe-het-zelf doeleinden.

NB.: De informatatie in deze handleiding kan de gebruiker helpen bij het bedieren van de compressor enijdens onderhoudswerkzaamheden. Sommige afbeeldingen in deze handleiding konnen enigszins afwijken van uw compressor.

Installatie

Nadat de compressor uit de verpakking is genomen (afb. 1) en gecontroleerd is dat het product in goede staat is en dat er tijdens het transport geen beschadigingen zijn ontstaan, moeten de volgende controles wordenuitgevoerd. Indien dit nog nicht is gedaan,要去en de rubberen voetstukken en de wielen op de tank worden aangebracht volgens de instructies in afb.2. Plaats de compressor op een vlakke ondergrond met een maximale helling van 10^ (afb.3), in een goed geventileerde omgeving, beschermd gegen atmosferische invloeden en nicht in een ruimte waar gevaar voor explosie bestaat. Indien de compressor is geplaatst op een vlakke, hellende ondergrond dient u ervoor te zorgen dat de compressor tijdens bedrijf Niet kan bewegen. Indien de compressor is opgesteld op een plank, maak deze dan goed vast om er voor te zorgen dat de plank en de compressor Niet können vallen. Voor goede ventilatie en koeling is het van belang dat de compressor ten minste 100 cm van de wand worden geplaatst (afb.4).

Let erop dat de compressor op de juiste manier vervoerd worden, hem Niet ondersteboven keren en Niet opheffen met haken of touwen (fig.5-6).

De compressor vullen met olie.

The compressor wordt geleverd met de olie reeds toegevoegd in het carter.

Voor het eerste gebruik dient de transportstop verwijderd te worden en要去en deze verrangen worden door de normale oliestop (afb. 7).

Voor elk gebruik moet gecontrolerd worden of het olieniveau hoog genoeg is. Dit kan gecontrolerd worden door maar het oliepeilglas (13) te kijken. De olieniveau zal minimaal op de rode marketing要去en liggen.

De luchtfilters plaatsen.

Verwijder het deksel en verrang de luchtfilters met de geleverde luchtfilters voordat u de compressor gebruikt.

Opstarten

• Controlleren of de netspanning overeenstem met die aangeduid op hetplaatje elektrische gegevens (fig. 10), het toegelaten tolerantieveld要去 binnen de 5% liggen.
• De schakelaar(3), aangebracht op het bovenste deel, drukken in de "0" stand volgens het type van drukregelaar gemonteerd op het apparatus (fig.11).
• De stekker in het stopcontact steken (fig. 9) en de compressor opstarten door de schakelaar van de drukregelaar in stand "I" te brengen. De werkking van de compressor is volledig automatisch, geregold door de drukregelaar die hem stilzet wanner de druk in de tank de maximum waarde bereikt en die hem terug doet starten als de druk maar het minimum niveau zakt. Normalerwijze is het verschil in druk ongeveer 2 bar/29 psiussen de maximum en de minimum waarde. Bv - De compressor stocht als hij 8 bar (116 psi) bereikt (max. werkdruk) en start automatisch als de druk in de tank gedaal is tot 6 bar (87 psi).
• Na de compressor aangesloten te hebben door de stekker in het stopcontact te steken, dient u de tank tot de maximum druk vol te pompen en waar bij de juiste werkig van de compressor na te gaan.

De kop/cilinder/overbrengingsbuis groep kan hoge temperaturen bereiken, Let op dat als U in de nabijheid van deze onderdelen werk, u ze Nietaanraakt om brandwonden te vermijden (fig. 12-13).

Regeling van de werkdruk

Fig.14

Het is Niet nodig steeds de maximum werkdruk te gebruiken, meestal heeft het pneumatische gereedschap minder druk nodig.

Bij compressoren voorzien van een drukregelaar is het nodig de werkdruk goed af te stellen. Met behulp van de draaiknop(5) op het reducerventiel kan de werkdruk ingesteld worden.

• Door rechtsom te draaien worden de druk verhoogd.
• Door linksom te draaien worden de druk verlaagd.

De compressor heeft twee drukmeters en een koppeling waar een luchtslang kan worden aangesloten:

• Drukmeter (7): De druk bij deze snelkoppeling kan worden geregeld met behulp van de reduceerafsluiter(5).
• Drukmeter (8): De druk in de tank

Tips voor het nauwkeurig afstellen van de werkdruk.

• Draai het reducereventiel (5) volledig linksom tot deze op+zijn minimale instelling staat.
  Koppel het luchtgereedschap aan op de koppeling (6)
  Activeer het luchtgereedschap kort zodat de manometer (7) de werkelijkde druk aangeeft.
• Draai de draaiknop (5) rechtsom. Het ingestelde drukniveau worden nu zichtaar op de manometer (7).
• Het luchtgereedschap is nu klaar voor gebruik.

Noot: wanner er geen gereedschap is
aangeslotenijdens het afstellen van de werkdruk,
kan het voorkomen dat de manometer (7) nicht
accuraat reageert op spanningsdalingen.

4. ONDERHOUD

Zorg er.altijd eerst voor dat de stekker uithet stopcontact is verwijderd,voordatumet de onderhoudswerkzaamhedenbegint.

De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een lange levensduur van uw machine. Neem de volgende maatregelen in achtijdens onderhoud of beeingding van de werkzaamheden:

• De drukregelaar(3) isuitgeschakeld ("0" stand)
• De stekker is uit het stopcontact verwijderd.
• De tank onluchten met behulp van de aftapkraan (14), beiden manometers要去en "0" aangeven).

Storingen

In het geval de machine Nietaar behoren Funktioniert,geven wij onderstaand een aantal maybe oorzaken en de bijbehorende oplossingen:

Luchtverlies

• Kan afhangen van een slechte sluiting van een verbinding.
• Alle verbindingen controllederen door ze nat te make n met water en zoep
• Als een lege tank bevuld worden kan het voorkomen dat de gebruiker een sissend geluid hoort. Dit is normaal en stopt wanner de compressor een druk van 1.5 bar bereikt.
• Controller of de aftapkraan volledig dichtgedraaid is.

Als de compressor moeilijkheden heeft om te starten, controleren:

• Of de spanning op het net overeenkomt met die op hetplaatje met gevevens (fig.10)
• Of er geen verlengsnoeren worden gebruikt met een tekleine diameter of te groe lengte.
• Of de omgevingstemperatuur nicht te laag is (lager dan 0^ ).
• Of de netvoeding intact is (stekker goed aangesloten, magnetothermisch, zekeringen nicht stuk).

Als de compressor Niet stopt wanneer de maximum druk bereikt worden treedt de veiligheidsklep in werkung. Het is nodig contact op te nemen met de dichtstbijzijnde geauthoriseerde onderhoudsdienst voor de reparatie.

Reinigen

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Gebruik bij hardnekzig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkste stoffen beschadigen de kunststof onderdelen.

Het aftappen van condenswater UIT de tank.

Door samendrukken van lucht condenseert er water in de tank. Tap dit water regelmatig af om het roesten van de tank te voorkomen.

• Start met het verlagen van de druk tot de tankdruk gezakt is tot 2 bar. Dit kan door het aansluiten van een luchtgereedschap.
• Draai verwolgens langzaam de aftapkraan (14) aan de onderzijde van de tank open.
• Het water zal nuuit de tank lekken.
  Let op! Als de druk in de tank hoog is, kan het water met veel kracht vrij hunnen komen.
  Aangeraden druk is 1-2 bar max.

Reinigen van het luchtfilter.

Het is aan te raden elke 50 werkuren het aanzuigfilter te demonteren en het filtrelement schoon te makeen door middel van perslucht (fig. 15). Eénmaal per Jaar dient het luchtfiltrelement te worden verrangen als de compressor in een schone omgeving werkt; en vaker als de omgeving waarin de compressor staat erg stoffig is. De compressor produeert condenswater dat zich verzamelt in de tank.

Vervangen/bijvullen van olie

De compressor worden geleverd met synthetische olie "SAE 10W30". Binnen 1aar of na de eerste 100 werkuren is het raadzaam de olie van het pompystem volledig te verrangen.

• De afvoerdop (peilglas) (13) op het carterdeksel losschroeven, alle olie eruit lately lopen en de dop waar vastschroeven (fig. 17).
• De olie bijvullen langs het via de vulopening bovenin het carter-deksel (fig. 18) tot het

niveau aangeduid op het peilglas (13) (fig.8) bereikt is.

Ferm raadt aan elke week het olieniveau van de pomp te controleren en indien nodig olie bij te vullen. De geadviseerde olie olie heeft het voordeel dat zehaar kenmerken nicht verliest, noch in de winterperiode noch in de zomerperiode.

De gebruikte olie mag nicht in de riool geworpen worden of verspreid worden in het milieu.

Voor verwanging van olie onderstaande babel aanhonden.

Type olie Werkingsuren

Multigraden olie SAE 10W30 100 of 6 maanden

Storingen

Wanner er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

MILIEU

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichk gemaatk van recyclebaar materiaal. Maak waarom gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoordelijk instantie.

GARANTIE

Lees voor de garantievoorwaarden de bijgevoegde garantiekaart.
