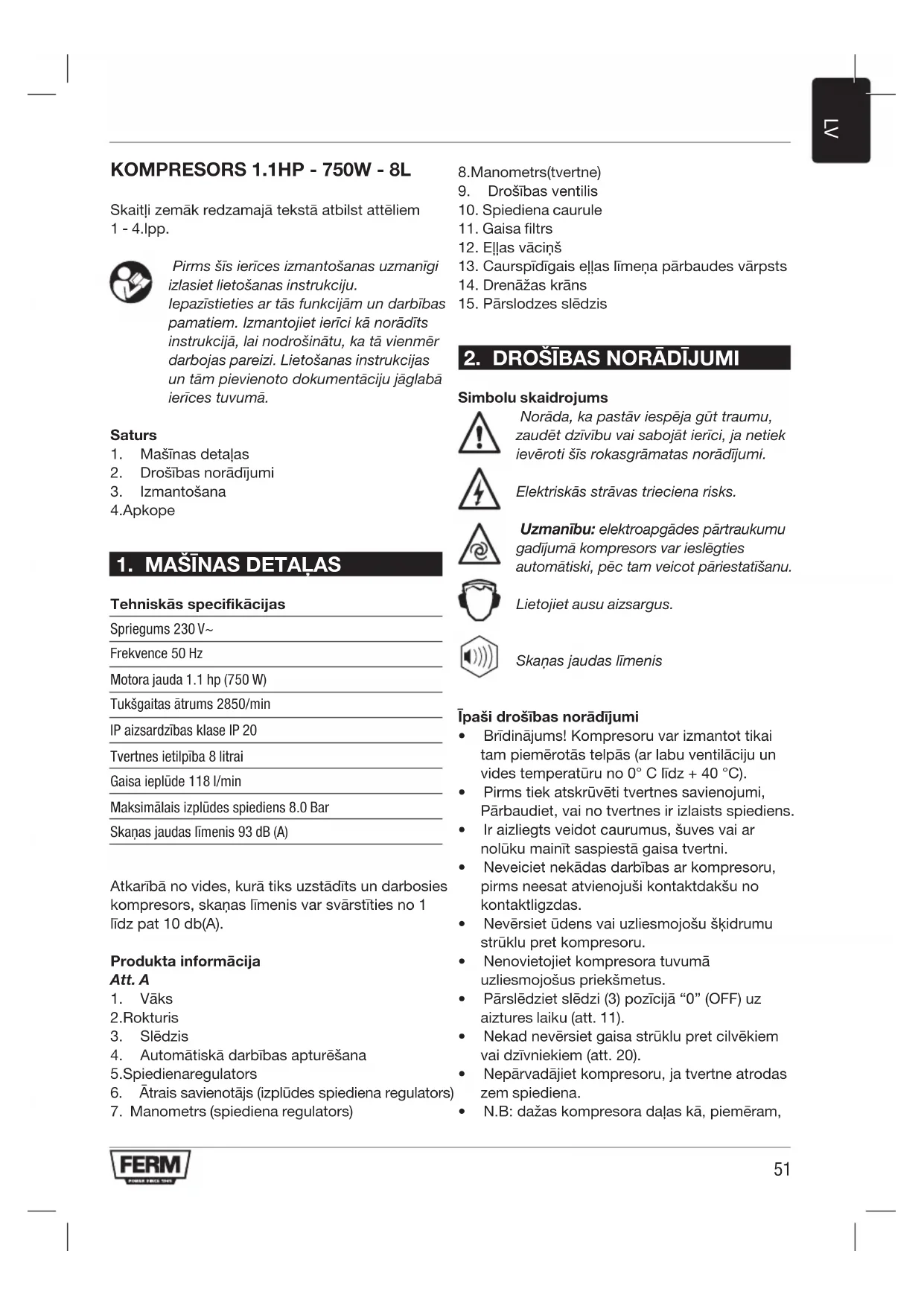

LIETOŠANAS INSTRUKCIJA CRM1044 Ferm

Skaitļizemākredzamajātekstāatbilstattēliem

Pirmsšīsierīcesizmantošanasuzmanīgi izlasiet lietošanas instrukciju. Iepazīstietiesartāsfunkcijāmundarbības pamatiem.Izmantojietierīcikānorādīts instrukcijā,lainodrošinātu,katāvienmēr darbojas pareizi. Lietošanas instrukcijas untāmpievienotodokumentācijujāglabā ierīcestuvumā. Saturs

2. Drošībasnorādījumi

Tehniskās specifikācijas Spriegums 230 V~ Frekvence 50 Hz Motora jauda 1.1 hp (750 W) Tukšgaitas ātrums 2850/min IP aizsardzības klase IP 20 Tvertnes ietilpība 8 litrai Gaisa ieplūde 118 l/min Maksimālais izplūdes spiediens 8.0 Bar Skaņas jaudas līmenis 93 dB (A) Atkarībānovides,kurātiksuzstādītsundarbosies kompresors,skaņaslīmenisvarsvārstītiesno1 līdzpat10db(A). Produkta informācija Att. A

4. Automātiskādarbībasapturēšana

5. Spiediena regulators

6. Ātraissavienotājs(izplūdesspiedienaregulators)

12.Eļļasvāciņš 13.Caurspīdīgaiseļļaslīmeņapārbaudesvārpsts 14.Drenāžaskrāns 15.Pārslodzesslēdzis

2. DROŠĪBAS NORĀDĪJUMI

Simbolu skaidrojums Norāda,kapastāviespējagūttraumu, zaudētdzīvībuvaisabojātierīci,janetiek ievērotišīsrokasgrāmatasnorādījumi. Elektriskāsstrāvastriecienarisks. Uzmanību:elektroapgādespārtraukumu gadījumākompresorsvarieslēgties automātiski,pēctamveicotpāriestatīšanu. Lietojiet ausu aizsargus. Skaņasjaudaslīmenis Īpaši drošības norādījumi

• Brīdinājums!Kompresoruvarizmantottikai tampiemērotāstelpās(arlabuventilācijuun videstemperatūruno0°Clīdz+40°C).

• Pirmstiekatskrūvētitvertnessavienojumi, Pārbaudiet,vainotvertnesirizlaistsspiediens.

• Iraizliegtsveidotcaurumus,šuvesvaiar nolūkumainītsaspiestāgaisatvertni.

• Neveicietnekādasdarbībasarkompresoru, pirmsneesatatvienojušikontaktdakšuno kontaktligzdas.

• Nevērsietūdensvaiuzliesmojošušķidrumu strūklupretkompresoru.

• Nenovietojietkompresoratuvumā uzliesmojošuspriekšmetus.

• Pārslēdzietslēdzi(3)pozīcijā“0”(OFF)uz aiztures laiku (att. 11).

• Nekadnevērsietgaisastrūklupretcilvēkiem vaidzīvniekiem(att.20).

• Nepārvadājietkompresoru,jatvertneatrodas zem spiediena.

• N.B:dažaskompresoradaļaskā,piemēram,52

galviņaunpadevepacaurulēmvarsasniegt augstutemperatūru.Laiizvairītosno apdegumiem,nepieskarietiesšīmdetaļām(att. 12-13).

• Pārvietojietkompresoru,topaceļotvai izmantojotspeciālusrokturusvaiosas(att.5-6).

• Bērniemundzīvniekiemirjāatrodaspēc iespējastālāknomašīnasdarbībasvietas.

• Jaizmantojatkompresorukrāsas izsmidzināšanai: a) Nestrādājietslēgtāstelpāsvaiatklātasliesmas tuvumā. b) Pārliecinieties,kavidē,kurāstrādāsiet,ir ierīkotaspeciālaventilācija. c) Aizsargājietsavudegunuunmutiarspeciālu masku (att. 21).

• Neizmantojietkompresoru,jaelektriskais kabelisvaikontaktdakšairbojāta,unpalūdziet pilnvarotoatbalstadienestadarbniekuaizstāt toaroriģinālodetaļu.

• Jakompresorsirnovietotsaugstākpargrīdu, jānodrošina,laidarbībaslaikātasnenokristu zemē.

• Neliecietnekāduspriekšmetusvairokas aizsargvākos,laiizvairītosnoievainojumiem unkompresorabojājumiem.

• Neizmantojietkompresorukāneasuieroci pretcilvēkiem,objektiemvaidzīvniekiem,lai novērstuiespējugūtnopietnusievainojumus.

• Jakompresorsvairsnetiekizmantots,vienmēr atvienojietkontaktdakšunokontaktligzdas.

• Vienmērpārliecinieties,kasaspiestāgaisa šļūtenestiekizmantotassaspiestajamgaisam unirparedzētasmaksimālajamspiedienam, kaspielāgotskonkrētajamkompresoram. Jašļūteneirbojāta,nemēģiniettolabot patstāvīgi. Elektriskā drošība Zemēšanas noteikumi Šiskompresorstālietošanaslaikāirjāiezemē, laipasargātutālietotājunoelektriskāsstrāvas trieciena.Kompresorstieknodrošinātsardivu dzīslukabeliunzemi.Elektriskaissavienojums irjāveickvalificētamspeciālistam.Mēsiesakām kompresorunekadneizjaukt,kāarīneveidot jabkāduscitussavienojumusspiediena regulatorā.Remontujāveicpilnvarotamatbalsta dienestamvaikādamcitamkvalificētamcentram. Nekadneaizmirstiet,kazemējumadzīsla irzaļaisvaidzelteneni/zaļaisvads.Nekad nesavienojietšozaļovaduarterminālu zem slodzes. Pirmsmainātbarībaskontaktligzdu, pārliecinieties,kairpievienotszemeskabelis.Ja rodasšaubas,lūdzamsazinātiesarkvalificētu elektriķi,laitasveiktuzemējumapārbaudi. Enerģijas padeve

• Kompresorsiraprīkotsarelektrībaskabeli, kamirtriecienizturīgakontaktdakša.Tovar pieslēgtjebkurai230V~/50Hztriecienizturīgai kontaktligzdai,kastiekaizsargātaar16A drošinātāju.

• Motorsiraprīkotsarpārslodzesslēdzi(15). Ja,kompresorārodaspārslodze,pārslodzes slēdzisautomātiskiizslēdziekārtu,lai pasargātukompresorunopārkaršanas. Ja,pārslodzesslēdzisnostrādā,izslēdziet kompresoruizmantojotON/OFFslēdzi(3), unpagaidiet,kamērkompresorsatdzisīs. Pēctamnospiedietpārslodzesslēdzi,(15)un restartējietkompresoru.

• Garipadeveskabeļi,pagarinātāji,kabeļu spolesutt.radaspriegumakritumu,tādāveidā kavējotmotoraiedarbināšanu.Nelietojiet kabeļus,kasgarākipar10m.TāvietāFerm iesakaizmantotgarākugaisašļūteni.

• Jatemperatūrairzemākapar0°C,pastāv iespēja,kaiedarbinātmotorubūsdaudzgrūtāk.

Lietošanaitikaimājsaimniecībā NB:informācija,kasnorādītašajārokasgrāmatā irparedzēta,laipalīdzētulietotājamkompresora lietošanāunuzturēšanā.Dažosšajārokasgrāmatā iekļautajosattēlosirnorādītassīkasdetaļas,kas varatšķirtiesnojūsukompresorakomplektācijas. Uzstādīšana Pēckompresoraizņemšanasnoiepakojuma(att. 1)unpārliecināšanās,vaitasirlabāstāvoklīunvai pārvadāšanaslaikānavradušieskādibojājumi, irjāveicšādasdarbības.Jatasvēlnavizdarīts,53

tadpielāgojiettvertneigumijasķepiņasunriteņus saskaņāar2.att.norādījumiem.Novietojiet kompresoruuzplakanasvirsmasvaiuzvirsmas, kasnepārsniedz10°slīpumu(att.3),labivēdināmā vietā,kurtasirpasargātsnoatmosfēriskiem faktoriemunkurnepastāveksplozijasdraudi. Javirsmairslīpaungluda,pārliecinieties,ka kompresorstādarbībaslaikānekustēsies.Ja kompresorsatrodasuzgrāmatuplauktavai galda,nodrošiniet,laitasbūtukārtīginostiprināts unnevarētunokristzemē.Pareizaiventilācijai unefektīvaidzesēšanaiirsvarīginodrošināt kompresoraatrašanosvismaz100cmattālumā no sienas (att. 4). Pārliecinieties,kakompresorstiek pārvadātspareizi,negrieziettokājām gaisāunnepārvietojietto,izmantojot āķusvaivirves(att.5-6). Kompresora uzpildīšana ar eļļu Jūsukompresorstiekpiegādātsareļļu,kasjau irielietakarterī.Pirmslietošanasnoņemietno karteravāciņu,kasparedzētspārvadāšanai(12) unaizstājiettoarparastuvāciņu(att.7).Pirms lietošanaspārliecinieties,kaeļļaslīmenisir pietiekams. Tovarpārbaudīt,izmantojotcaurspīdīgoeļļas līmeņapārbaudesvārpstu(13).Kadkompresors tieknovietotshorizontāli,eļļaslīmenimbūtu jāsasniedzsarkanāatzīme. Gaisa filtru uzstādīšana Pirmskompresoraizmantošanasnoņemiet pārvadāšanaiparedzētosvāciņusunaizstājiettos arpievienotajiemgaisafiltriem. Iedarbināšana

• Pārbaudiet,vaitīklaspriegumsatbilst elektriskāsspecifikācijasplāksnītēnorādītajam spriegumam(att.10),atļautāpielaideir5% robežās.

• Nospiedietslēdzi(3),kasatrodasaugšējā daļā,tā,laitasatrastospozīcijā“0”saskaņāar regulatoraveidu,kasuzstādītsuzierīces(att. 11).

• Iespraudietkontaktdakšukontaktligzdā(att. 9)uniedarbinietkompresoru(3),nospiežot spiedienaregulatoraslēdzipozīcijā“I”. Kompresoradarbībairpilnīgiautomātiska.. Spiedienaregulatorspārtraukskompresora darbībubrīdī,kadmaksimālāvērtībabūs sasniegta,uniedarbināsto,kadspiediens būsnokritieszemminimālāsvērtības.Parasti spiedienasvārstībastarpmaksimāloun minimālovērtībuiraptuveni2bāri/29psi. Piemēram,kompresorspārtrauksdarbību, kadtassasniegs8bāruspiedienu(116psi) (tasirmaksimālaisdarbībasspiediens)un automātiskiatsāksdarbību,kadspiediens tvertnēbūsnokritieslīdz6bāriem(87psi). Galvas/cilindra/transmisijas caurules montāžavarradītaugstutemperatūru, tāpēcrīkojietiesļotiuzmanīgi,kad darbojietiesaršīmdaļām,un nepieskarietiestām,lainegūtubīstamus apdegumus (att.12-13). Darba spiediena pielāgošana Att. 14 Navnepieciešamspastāvīgiizmantotmaksimālo darbaspiedienu,saspiestāgaisadarbarīkiem bieživiennepieciešamsmazāksspiediens. Attiecībāuzkompresoru,kasaprīkotsar atslogošanasvārstu,irnepieciešamspareizi uzstādītdarbaspiedienu. Darbaspiedienuiespējamsnoteikt,izmantojot grozāmokloķi,kasatrodasuz(5)atslogošanas vārsta.

• Griežotpulksteņrādītājavirzienā,spiediens palielināsies.

• Griežotpretējipulksteņrādītājavirzienam, spiedienssamazināsies. Kompresoramirdivimanometriunvienspunkts, laipievienotugaisašļūteni:

• Manometrs(7):šīsizejasspiedienuvarregulēt aratslogošanasvārstapalīdzību(5).

• Manometrs(8):tvertnesspiediens. Padomikāprecīzākpielāgotspiedienu:

• Pagriezietgrozāmokloķi(5)pretēji pulksteņrādītājavirzienam,līdzspiediensir pilnībāatbrīvots.

• Savienojietgaisadarbarīku,kuruvēlaties izmantotarātrouzmavu(6).

• Uzbrīdiiedarbinietgaisadarbarīku,lai manometrs(7)varētuizmērītpareizospiediena līmeni.

• Pagriezietgrozāmokloķi(5)pulksteņrādītāja virzienā,līdzmanometrā(7)parādīsies54

• Gaisadarbarīksirgatvaslietošanai. Ņemietvērā:jagaisadarbarīksnavpievienots spiedienapielāgošanaslaikā,pastāviespēja,ka manometrsneuzrādapareizuspiedienakritumu.

Pārliecinieties,kakontaktdakšair atvienotanoelektrotīklabrīdī,kadveicat motora apkopi. Mašīnairizstrādāta,laitādarbotosilgulaika perioduarminimāluapkopi.Nepārtraukta, apmierinošadarbībairatkarīganopareizas mašīnasaprūpesunregulārastīrīšanas.Pirms veicatjebkādasdarbībasarkompresoru,lūdzu, pārliecinieties,ka:

• Slēdzisatrodas“0”pozīcijāunstrāvas kontaktdakšairatvienotanostrāvas kontaktligzdas.

• Gaissnogaisatvertnesirizlaists(abiem manometriemirjābūtaratzīmi0bāri). Darbības traucējumi Jamašīnanedarbojaspareizi,zemākatradīsiet vairākusiespējamoscēloņusunatbilstošos risinājumus. Gaisa zudums

• Tovarizraisītsliktssavienojumablīvējums.

• Pārbaudietvisussavienojumus,samitrinot tosarziepjainuūdensšķīdumu(nekad neizmantojietšķidrumublakuselektriskajiem savienojumiem).

• Kadtvertneirtukšauntiekpiepildīta,lietotājs varizdzirdētčurkstošuskaņu,kasrodas spiedienamaiņasrezultātā.Tasnavnekas neparasts,unskaņavairsnebūsdzirdama, līdzkokompresorsbūssasniedzis1,5bāru augstu spiedienu.

• Pārbaudiet,vaidrenāžasventilis(14)irkārtīgi aizvērts. Kompresoru nevar iedarbināt

• Jakompresorugrūtiiedarbināt,pārbaudiet:

• vaielektrotīklaspriegumsatbilstnorādītajam spriegumamuzdatuplāksnītes(att.10);

• vaiizmantotajiemelektriskajiem pagarinātājiemnavbojātaserdevaiizvēlēts nepareizs garums;

• vaidarbavideiirpārākzematemperatūra (zem0°C);

• vaitieknodrošinātaelektroapgāde (kontaktdakša ir pareizi pievienota, termiskaisdrošinātājsnavbojāts). Kompresors neizslēdzas Jakompresorsneizslēdzas,sasniedzot maksimālospiedienu,aktivizēsiestvertnes drošībasventilis.Laisalabotušodefektu, sazinietiesartuvākopilnvarotoatbalstadienestu. Remontuunapkopidrīkstveikttikai kvalificētstehniķisvaiapkalpošanas uzņēmums. Tīrīšana Regulāriiztīrietmašīnaskorpusuarmīkstu drāniņu,vēlamspēckatraslietošanas. Parūpējieties,laiventilācijasatverēsneuzkrājas putekļiuncitinetīrumi.Janetīrumiirgrūti notīrāmi,izmantojietmīkstudrāniņu,kas samitrinātaarziepjūdeni.Nekadnelietojiet šķīdinātājuskā,piemēram,benzīnu,spirtu, amonjakašķīdumuutt.Šiešķīdinātājivarsabojāt plastmasasdaļas. Tvertnes iztukšošana Gaisasaspiešanasrezultātātvertnēkrāsies ūdens.Iztukšojiettvertniregulāri,lainovērstu tvertneskoroziju(att.16):

• Sākumāpievienojotunaktivizējotgaisa darbarīku,samazinietspiedienutvertnēlīdz, apmēram,2bāriem.

• Pēctamlēnāmatgrieziettvertneslejasdaļā esošodrenāžasventili(14).

• Tagadūdensnotvertnesbrīvitecēsārā. Kadsaspiestaisgaissirtvertnē,rīkojieties piesardzīgi,jotasvarizšļāktiesnotvertnesar zināmuspēku.Maksimālaisieteicamaisspiediens 1-2bāri. Gaisa filtra tīrīšana Iesūkšanasfiltruieteicamsizjauktikpēc50darba stundām,kāarīiztīrītfiltraelementu,izpūšotar saspiestugaisu(att.15).Javide,kurādarbojas kompresors,irtīra,filtraelementuieteicams mainītreizigadā;biežāk,jakompresorsatrodas putekļaināvidē.55

Eļļas mainīšana/papildināšana Kompresorsirnodrošinātsarsintētiskoeļļu“SAE 10W30”.Ieteicamspilnībāaizstātsūkņasistēmas eļļupirmo100darbastundulaikā.

• Atskrūvējietaizbāzni(mērītāju)(13),kas atrodasuzkarteravāka,ļaujietvisaieļļai iztecētuntaduzskrūvējietaizbāzniatpakaļ (att. 17).

• Izmantojotkarteravākaaugšējoatveri(att.18), iepildieteļļulīdzlīmenim,kasnorādītsuz mērierīces(13)(att.8). Pārbaudietsūkņasistēmaseļļaslīmeni katrunedēļuun,janepieciešams, papildinietto.Sintētiskajaieļļaiirzināma priekšrocība,jotānezaudēsavas īpašībasnevasarā,neziemā. Javeicateļļasnomaiņu,ņemietvērāzemāk norādītoinformāciju. Veids darba stundas Vissezonas eļļa SAE 10W30 100 vai 6 mēneši Defekti Jarodasdefekts,piemēram,pēckādasdetaļas nolietošanās,lūdzu,sazinietiesargarantijas talonānorādītopakalpojumusniedzēju.Šīs rokasgrāmatasaizmugurēatradīsietkopsalikuma attēluardetaļām,kurasiespējamspasūtīt. VIDE Laiizvairītosnobojājumiempārvadāšanaslaikā, ierīcetiekpiegādātacietāiepakojumā,kassastāv, galvenokārt,noatkārtotilietojamiemmateriāliem. Tāpēc,lūdzu,izmantojietkādunoiespējām iepakojumaotrreizējaipārstrādei. Bojātasun/vainolietotaselektriskāsvai elektroniskāsierīcesirjānodod atbilstošāspārstrādesvietās. GARANTIJA Garantijasnosacījumusvarizlasītatsevišķi pievienotajāgarantijaskartē.56
