CRM1044 - Kompresorius Ferm - Nemokama naudojimo instrukcija

Produkto tipas	Oro kompresorius
Prekės ženklas	Ferm
Modelis	CRM1044
Bako talpa	8 litrai
Oro srautas	118 l/min
Maksimalus išėjimo slėgis	8,0 bar
Garso galios lygis	93 dB(A)
Variklio galia	1,1 AG / 750 W
Elektros maitinimas	230 V ~ 50 Hz, 16 A
Alyvos tipas	Multigrade SAE 10W30
Darbinė temperatūra	0 °C iki +40 °C
Naudojimas	Tik buityje
Automatinis išjungimas	Taip, per slėgio jungiklį (diferencialas ~2 bar)
Apsauginis vožtuvas	Taip, ant bako
Greitoji jungtis	Taip, reguliuojamam slėgiui
Manometrai	Du: bakas ir reguliuojamas slėgis
Slėgio reguliatorius	Taip, reguliuojamas sukamuoju mygtuku
Perkrovos jungiklis	Taip, variklio apsauga
Apsauga nuo elektros smūgio	Privalomas įžeminimas
Oro filtro priežiūra	Kas 50 darbo valandų
Bako ištuštinimas	Reguliariai, kad būtų išvengta korozijos
Alyvos keitimas	Po pirmųjų 100 valandų, vėliau kas 6 mėnesius
Svoris	Apie 15 kg (apytiksliai)

Dažnai užduodami klausimai - CRM1044 Ferm

Kaip sureguliuoti kompresoriaus išėjimo slėgį?

Naudokite slėgio reguliatoriaus (5) sukamojo mygtuko. Sukite pagal laikrodžio rodyklę, kad padidintumėte slėgį, prieš laikrodžio rodyklę – sumažintumėte. Pirmiausia prijunkite pneumatinį įrankį, tada sureguliuokite slėgį ant manometro (7).

Kada reikia išleisti vandenį iš bako?

Rekomenduojama reguliariai išleisti susikaupusį vandenį iš bako, kad būtų išvengta korozijos. Sumažinkite slėgį iki maždaug 2 bar, tada lėtai atidarykite po baku esantį išleidimo čiaupą (10).

Kokį alyvos tipą naudoti ir kada ją keisti?

Naudokite multigrade SAE 10W30 alyvą. Pirmasis alyvos keitimas turi būti atliktas po 100 darbo valandų, vėliau kas 6 mėnesius arba pagal naudojimą.

Ką daryti, jei kompresorius neužsiveda?

Patikrinkite maitinimo įtampą (230 V), ilginimo laidų ilgį (maks. 10 m), aplinkos temperatūrą (≥0 °C) ir ar neišdegė saugikliai. Jei problema išlieka, kreipkitės į įgaliotąjį servisą.

Kaip išvalyti oro filtrą?

Kas 50 darbo valandų išardykite filtrą ir išvalykite suspaustu oru. Keiskite jį bent kartą per metus, dažniau, jei aplinka dulkėta.

Ką reiškia automatinis kompresoriaus išjungimas?

Kompresorius automatiškai išsijungia, kai pasiekiamas maksimalus slėgis (8 bar). Jis vėl įsijungia, kai slėgis nukrenta žemiau 6 bar (diferencialas apie 2 bar).

Ar galiu naudoti kompresorių šaltu oru?

Prietaisas gali veikti nuo 0 °C iki +40 °C. Žemiau 0 °C užvesti gali būti sunku. Įsitikinkite, kad alyva nėra per klampi.

Ar galima dažyti šiuo kompresoriumi?

Taip, bet laikykitės saugos nurodymų: dirbkite vėdinamoje vietoje, atokiai nuo liepsnų, dėvėkite tinkamą kaukę. Niekada nenukreipkite srovės į žmones ar gyvūnus.

Ką daryti, jei kompresorius nesustoja ciklo pabaigoje?

Jei suveikia apsauginis vožtuvas, tai rodo slėgio jungiklio gedimą. Nedelsdami išjunkite prietaisą ir kreipkitės į įgaliotąjį techninės priežiūros centrą.

Kaip saugiai transportuoti kompresorių?

Įsitikinkite, kad bakas yra be slėgio (manometras rodo 0 bar). Naudokite numatytas rankenas. Nekelkite už kabliukų ar virvių. Niekada ne transportuokite prietaiso, kai jis yra slėgio.

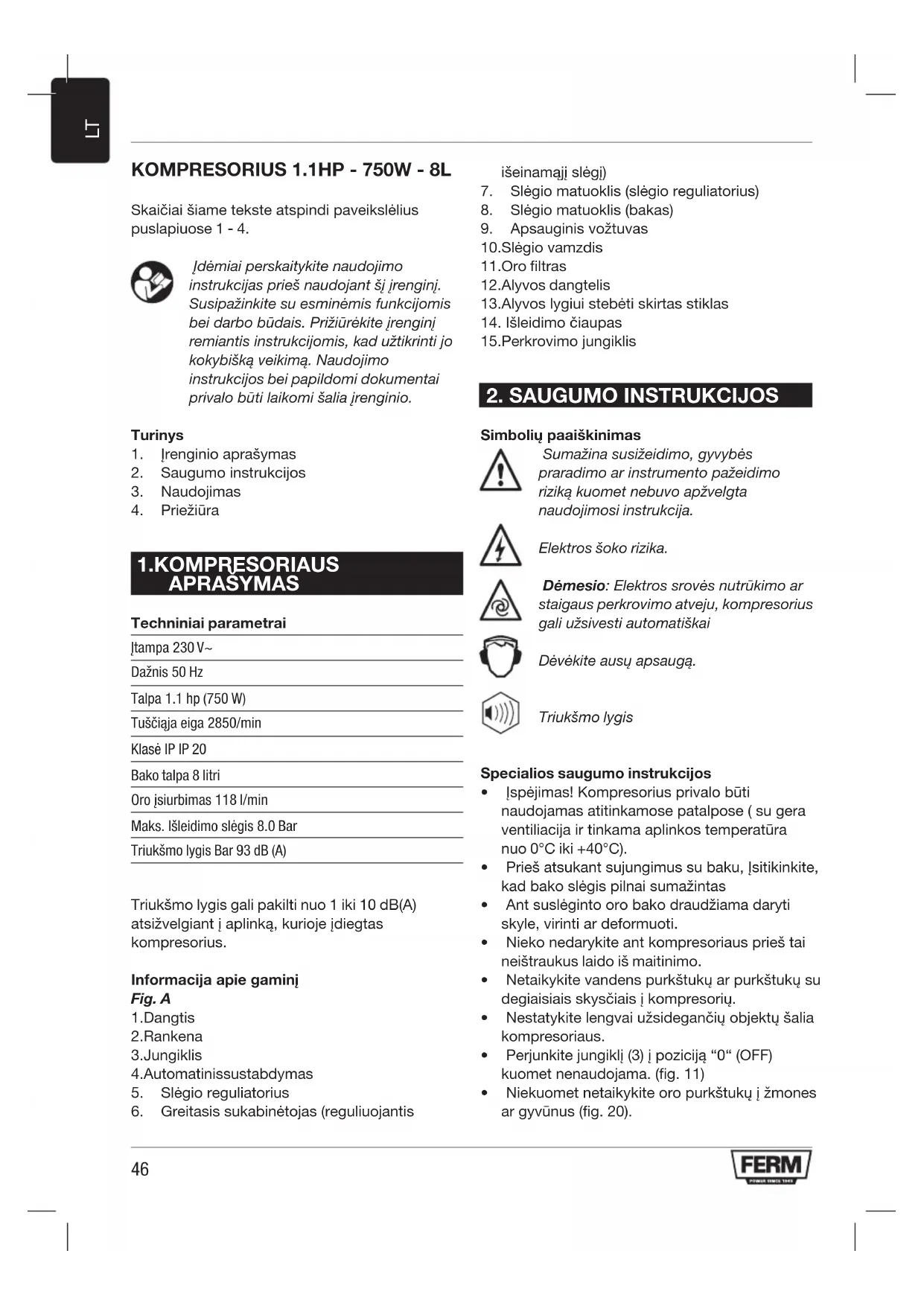

NAUDOJIMO INSTRUKCIJA CRM1044 Ferm

Skaičiai šiame tekste atspindi paveikslélius puslapiuose 1 - 4.

Jdemiai perskaity kite naudiojimo instrukcijas pries naudoant sj jrenginj. Susipazinkite su esminemis funkcjomis bei darbo budais. Priziurekite jrenginj remiantis instrukcijomis, kad uztkrinti jo kokybiska veikima. Naudiojimo instrukcijos bei papildomi dokumentai privalo buti laikomi salia jrenginio.

Turinys

1. Irenginio aprasymas
2. Saugumo instrukcijos
3. Naudojimas
4. Prieziura

1.KOMPRESORIAUAPRASYMAS

Techninai parametrai

Jtampa 230 V~

Dažnis 50 Hz

Talpa 1.1 hp (750 W)

Tuschiaja eiga 2850/min

Klasé IP IP 20

Bako talpa 8 litri

Oro jsurbimas 118 l/min

Maks. Išleidimo slegis 8.0 Bar

Triukšmo lygis Bar 93 dB (A)

Triukšmo lygis gali pakilti nuo 1 iki 10 dB(A) atsižvelgiant i aplinká, kurioje jdiegtas kompresorius.

Informacija apie gaminj

Fig. A

1.Dangtis
2.Rankena
3.Jungiklis
4.Automatinissustabdymas
5. Slégio regulatorius
6. Greitasis sukabintojas (reguliojantis

iseinamajglegj)

1. Slégio matuoklis (slégio regulatorius)
2. Slégio matuoklis (bakas)
3. Apsauginis voztuvas
   10.Slegio vamzdis
   11.Oro filtras
   12.Alyvos dangtelis
   13.Alyvos lygiui stebeti skirts stiklas
4. Isleidimo ciaunas
   15.Perkrovimo jungiklis

2. SAUGUMO INSTRUKCIJOS

Simboliu paaiskinimas

Sumazina susižeidimo, gyvybés
praradimo ar instrumento pažeidimo
rizika kuomet nebuvo apžvelgta
naudojimosi instrukcija.

Elektros šoko rizika.

Demesio: Elektros srovés nutrukimo ar staigaus perkrovimo atveju, kompresorius gali užsivesti automatiskai

Devekiteausyaapsauga.

Triuksmo lygis

Specialios saugumo instrukcijos

• Ispejimas! Kompresorius privalo buti naudiojamas atitinkamose patalpose (su gera ventiliacija ir tinkama aplinkos temperatura nuo 0^ iki +40^ ).
• Priesatsukant sujungimus su baku, Isitikinkite, kad bako slegis pilnai sumazintas
• Ant susléginto oro bako draudziama daryti skyle, virinti ar deformuoti.
• Nieko nedarykite ant kompresoriaus pries tai neistraukus laido is maitinimo.
• Netaiky kite vandens purkstuku ar purkstuku su tegiaisais skysciais j kompresoriu.
• Nestatykite lengvai užsidegančiu objektu šalia kompresoriaus.
  Perjunkite jungiklj (3) j pozicija "0" (OFF) kuomet nenaudiojama. (fig. 11)

• Niekuomet netaikykite oro purkstukj i zmones ar gyvunus (fig. 20).

• Neméginkite perkelti kompresoriaus kuomet bakas suslégtas
  N.B.: Kai kurios kompresoriaus dalys kaip galva ar pereinamieji vamzdžiai gali jkaisti. Nelieskite ju, kad išvengti nudegimo (fig. 12-13).
  Perkelkite kompresori ij pakelus arba naudojant specialias rankenas. (fig. 5-6).

• Vaikai ir gyvūnai privalo laikytis atokiau nuo darbo vietos, kur veikia jrenginys.
• Jeigu naudojate kompresori, kad purksti dažus:
  a) Nedirbkite uztvertoje patalpoje ar salia atviros liepsnos.
  b) Isitikinkite, kad jusu darbo aplinkoje jdiegta ventiliacija.
  c) Apsaugokite savo nosj bei burna, devekite kauke (fig. 21).
• Nenaudokite kompresoriaus kuomet elektros laidas ar kišukas yra pažeisti. Kreipkitës j autorizuota aptarnavimo tarnyba, kad pakeisty originalia detale.
• Kuomet kompresorius pastatyas ant aukstesnio paviršiaus nei grindys,jis privalo buti tvirtinamas, kad išvengti nukritimo darbo metu.
• Nekiskite daiktu ar saveranku j apsaugine danga, kad išvengti sužalojimu ir Žalos kompresoriui.
• Nenaudokite kompresoriaus kaip buko jrankio pries zmones, daiktus ar gyvunus, kad isvengti rimtu suzalojimu.
• Jeigu kompresorius nenaudojamas, visuomet ištraukite kištuka iš maitinimo.
• Visuomet jsitikinkite, kad suslègta oro Žarna yra naudojama suslègtam orui, kuris yra charakterizuotas maksimaliu slegiu, atitinkanciu kompresori. Jeigu Žarna sugedo, nemèginkite pataisyti.

Elektros sauga

Jzeminimo nuostatos

Sis kompresorius privalo buti jzemintas veikimometu, kad apsisaugoti nuo elektros soko. Sis kompresorius teikiamas su dviejgu giju jzemanimukabeliu. Elektros sujungima privalo atliktikvalifikuotas elektrkas.Mes rekomenduojame niekada neatjungineti kompressoriaus ir niekonjungti prie slegio regulatoriaus. Taisymus privalo atlikti autorizuota aptarnavimo tarryba arba kvalifikuoto centro darbuotojai.

Niekuomet nepamirskite, kad jzeminimo gija yra zaalias arba geltonas/zaalias laidas. Niekada nejunkite sio zalio laido prie gnybto apkrovos metu.

Pries pakeiiciant maitinimo kistuka, jsitikinkite, kad jzemintas kabelis pajungtas. Jeigu abejote, prasome kreiptis j kvalifikuota elektrika, kad patikrintu jzeminima

Maitinimo šaltinis

Kompresorius pasizymi maitinimo laidu su apsaugotu nuo elektros soko kištuku. Jis gali buti jungiamas prie bet kurio 230V / 50Hz nuo soko apsaugoto lizdo su 16A saugikliu.
- Motore jrengtas perkrovimo jungiklis (15). Jeigu kompresorius perkraunamas, perkrovimo jungiklis automatiskai ijsjungia jrenginji, kad apsaugoti kompresoriu nuo perdegimo. Jeigu perkrovimo jungiklis sokteli, ijsjunkite kompresoriu naudojant jungiklius ON/OFF(3) ir luktelkite kol kompresorius atvès. Tuomet paspauskite perkrovimo jungiklj (15) ir perkraukite kompresoriu.
- Ilgi maitinimo kabeliai, prailgintuvai, ritës ir pan. itakoja jtampos kritimä ir gali kliudyti užvesti motora. Nenaudokite ilgesniú kabeliŋ nei 10m. Vietoj to, Ferm pataria naudoti ilgesnes oro Žarnas.
- Temperatürai nukritus Žemiau nei 0C, užvesti variklj gali buti sunkiau.

3.NAUDOJIMAS

Naudoti tik uždaroje patalpoje

NB: Informacija šiame vadove buvo parašyta, kad pagelběti vartojui naudojant bei prižiūrint šj kompresoriú. Detalès kai kuriose šio vadov iliustracijose gali skirtis nuo tu, kompresoriuje.

Instaliacija

Ištraukus kompresorić iš pakuotas (fig. 1) bei isitikinus, kadjis idealioje būkléje bei patikrinus ar pristatymo metu niedkas nebuvo pažeista, sekantys veiksmai privalo būti atlikti. Jeigu dar nepritvirtintos, pritvirtinkite gumines kojeles bei ratukus ant bako remiantis instrukcjomis fig.2.

Pastatykite kompresoriu ant lygaus pavirsius arba palenkus 10^ (fig.3), gerai védinamoje vietoje, apsaugotoje nuo atmosferiniu faktoriu, kur néra sprogstamju medziagu. Jeigu pavirsius slidus ar palinkes, jsitikinkite, kad kompresorius nejudés darbo metu. Jeigu pavirsius yra lenta arba knygü lentyna, jsitikinkite, kad nieks neužkris ant kompresoriaus. Tam, kad užtikrinti kokybiška védinima bei efektyvú ausinimá, svarbu, kad kompresorius butu pastatytas maziausiai 100 cm nuo sienos (fig.4).

Isitikinkite, kad kompresorius perstatomas teisingu budu, neverskite jo aukstyn kojom ir nekelkite jo su kabliais ar virvemis (fig. 5-6).

Alyvos pylimas j kompresoriu.

Jusu kompresorius pristatyas su alyva, kuri yra karteryje. Pries naudoant, pašalinkite dangteli ant karterio (12), ir pakeiskite jj paprastu alyvos dangteliu (fig 7). Pries naudoant, jsitikinkite, kad alyvos lygis pakankamas. Tai galima padaryti pažUREjus pro alyvos tikrinimo stikla (13). Kuomet kompresorius statomas horizontalai, alyvos lygis pasieks raudona Žymejima.

Oro filtru instalaciija.

Pašalinkite pristatymo dangčius ir pakeiskite juos pristatytais oro filtrais pries naudojant kompresoriú.

Pradedant

• Patikrinkite ar maitinimo jtampa sutampa su ta, kuri nurodyta ant elektros parametru lenteles (fig. 10), Leidziamas diapazonas privalo buti apiie 5% .
• Paspauskite jungiklj (3) kuris randasi ant viršutinës dalies j pozicija "0" remiantis slégio regulatoriaus tipu ant irenginio (fig. 11).
• Istatykite kišukaj maitinimo lizda (fig.9) ir užveskite kompressoriu patraukdami slégio reguiatoriaus jungiklj (3) i pozicija „I". Kompressoriaus Funktionavimas yra automatinis. Slégio reguiatorius sustabdys kompressoriu kuomet maksimumas reiksmiu bus pasiekatas ir užveskite kuomet slégis nukris Žemiau minimalios reiksmes. Paprastai, skirtumas tarp slégio yra maždaug 2 Bar/29 psi tarp maksimalios ir minimalios reiksmes. Pavyzdžiui - Kompressorius sustos kuomet

pasieks 8 Bar (116 psi) (tai yra maksimali darbo reiksmé) ir vél automatiskai užsives kuomet slegis bako viduje nukris iki 6 Bar (87 psi).

Galva/cilindras/transmisijos vamzdzio sujungimas gali jkaisti taigi bukite atsargus kuomet dirbate salia siu daliir nelieskite ju, kad isvengti nudegimo (fig. 12 - 13).

Darbinio slegio nustatymas

Fig. 14

Nera butinybes testinai naudoti maksimalu darbo slegi, suslegti darbo jrankiai dazniausiai reikalauja zemesnio slegio. Turint omenye, kad kompresoriuhe jrengtas slegi mažinantis vožtuvas, yra butina teisingai nustatyti darbinj slegi. Nustatyti darbinj slegi galima pasukus rankena (5) ant vožtuvo.

• Pasukus pagal laikrodžio rodykle, slegis padidés.
• Pasukus pries laikrodzio rodykle, slégis pamažés.

Kompresoriuje jrengti du slégio matuokliai ir viena vieta, kad prijungti oro Žarna:

• Slégio matuoklis (7): sios angos slégis gali buti reguliuojamas redukcinio voztuvo pagalba (5).
• Slégio matuoklis (8): bako slégis

Patarimai kaip teisingai nustatyti slegi:

• Pasukite rankena (5) pries laikrodzio rodyklegol slegis bus pilnai isleistas
  Pajunkite norima oro irankj prie greitojo sukabinetojo (6)
• Trumpam aktyvuokite oro jrankj, kad slégio matuoklis (7) parodytu teisinga slégio lygi
• Pasukite rankenä (5) pagal laikrodžio rodykèle kol slegio matuoklis (7) parodys reikiamä slegio lygi
  Jusu orjrankis paruostas naudojimui.

Pastaba: Kuomet nepajunginéjate orinio jrankio kol nustatinejant slegi, gal but slegio matuoklis (7) netinkamai reagujoa j slegio kritima.

4. PRIEZIURA

Kuomet atliekate variklio apziura, jsitikinkite, kad kistukas istrauktas is maitinimo.

Jrenginys buvo sukurtas, kad ilga laiktinkamai veiktu ir reikalautu minimalios prieziuros. Patenkiamo veikimo testinumas prikauso nuo tinkamos jrenginio prieziuros bei reguliarus valymo. Pries naudojant kompresori, jsitikinkite, kad:

Jungiklio mygtukas yra pozicijoje, 0^ ir maitinimo kiistukas pašalintas iš maitinimo lizdo
- Oro bake sumazintas slégis (abu slégio matuokliai privalo rodyti 0 Bar)

Sutrikimas

Jeigu jrenginys ne tinkamai fungkionuoja, keletas galimu priezasciu bei sprendimu yra duoti apacioje:

Nera oro

Gali sukelti nesandarus sujungimas.
- Patikrinkite visus oro sujungimus juos suslapinant su muilinu vandeniu (niekuomet to nedarykite šalia elektrós sujungimu)
- Kuomet bakas yra tuscias ir yra pildomas. Naudotojas gali isgirsti snypstima kur sukelia slegio jungiklis. Tai normalu ir nustos pries kompressoriui pasiekiant 1.5 bar
- Patikrinkite ar siurbimo ciaupas (14) sandariai užsuktas

Kompresorius neuzsiveda

• Jeigu kompresorius neužsiveda, patikrinkite:
• ar maitinimo jtampa sutampa su ta, kuri ant parametry lenteles (fig. 10)
  Gal but elektrinia prailgintuvai naudojam sunetinkama gija ar ilgiu.
• Ar darbo aplinka per šalta (žemiau 0°C).
• Ar yra elektrós šaltinis (kistukas teisingai prijungtas, saugikliai nesugede)

Kompresorius neissijungia

Jeigu kompresorius neissijungia pasiekus
maksimalu slegi, bako saugumo voztugas
bus aktyvuotas. Yra butina kreiptis 1 arciausia
autorizuota aptarnavimo tarnyba, kad pataisytu.

Taisymus bei prieziuros darbus privalo atlikti kvalifikuotas meistras arba aptarnavimo jmoné.

Valymas

Regulariai valykite jrenginio pavirsiu su minkstu audiniu, pageidautina po kiekvieno naodjoimo. Ventiliacines angas deretu isvaltyi, apsaugoti nuo dulkiu bei purvo. Jeigu purvo nepavyksta isvaltyi, naudokite dregnau muiluota audinj. Niekuomet nenaudokite tokiu medziagu kaip benzinas, amoniakas ir pan. Sios medziagos gali pazeisti plastmasines dalis.

Isshikitebak

Oro siurbimas sudarys vandenj bake. Regulariai issiurbkite vandenj is bako, kad isvengti korozijos (fig 16):

• Is pradziu sumazinkite slegi bake iki 2 bar. Tai padarysite prijungus bei aktyvavirus orinj jrankj
  Tuomet letai pasukite siurbimo ciaupa (14) ant apatines atidaryto bako puses.
  Dabar vanduo ištekës iš bako lšlikite budrus kuomet suslëgtas oras yra bake, nes vanduo gali išlekti su jega.

Rekomenduojamas maksimalus slegis 1-2 Bar.

Isvalykite oro filtra

Rekomenduojama atjungti siurbimo filtra kas 50 darbo valandur isvalytri filtrapuciant jj suslegtu oru (fig.15).Rekomenduojama filtro elementa keisti bent jau karta per metus jeigu kompresorius naudojamas svarioje aplinkoje; dazniau jeigu aplinka, kurioje naudojamas kompresorius yra kupina dulkiu.

Alyvos keitimas/užpylimas

I kompresoriú pilama sintetiné alyva "SAE 10W30". Rekomenduojama pilnai pakeisti siurblio alyvä po 100 valandy naudojimo.

• Atsukite siurbimo kištuká (matuoklis) (13) ant karterio dangcio, leiskite visai alyvai nuteketi ir užsukite kištuká atgal (fig. 17).
  Uzpildykite alya per virsutine dangcio skyle (fig.18) Iki tol kol lygis nurodytas matuoklyje (13) (fig. 8) bus pasiekatas.

Kiekviena savaite tikrinkite siurbio
sistemoe patikrinkite alvos lygi ir jeigu
butina -pripildykite. Sintetine alva
pasizymi privalumu, ji nepraranda saver
savybiu, arVASAROS AR Ziemos metu.

Keičiant alyva, derétú atsižvelgti lentele apacioje.

Rusis Darbo valandos

Universalai alyaSAE 10W30 100 ar 6 menesiai

Defektai

Atsiradus gedimui, pvz.: po detales susidevejimo, prasome kreiptis i servisa, kurio adresas ant garantinio talono. Sio vadovo gale jus rasite platesnj kataloga su detalémis, kurias galite uzsisakyti.

APLINKA

Kad išvengti pažeidimů pristatymo metu,
prietaisas pristatomas tvirtoje pakuotéje, kurić
sudaro daugiakartinio naudiojimo medziagos.
Turekite omeny, kad galite pakartotinai panaudoti
pakuoté.

Sugedes ir/ar ismestas elektroninis prietaisas privalo buti pristatyas j atitinkamas vietas.

GARANTIJA

Garantijos salygas galite rasti ant atskiro garantinio talono.
