Produkto tipas	Nešiojamas oro kompresorius
Prekės ženklas	Ferm
Modelis	CRM1049
Maitinimo įtampa	230 V~
Dažnis	50 Hz
Variklio galia	1100 W
Veikimo režimas	S3 15% - 10 min (pertraukiamas)
Tuščiosios eigos sūkiai	3550 min⁻¹
Apsaugos klasė	IP20
Oro srautas	180 l/min
Maksimalus išėjimo slėgis	8,0 bar
Svoris	6,4 kg
Garso galios lygis	97 dB(A)
Numatyta naudojimo paskirtis	Pūtimas, pripūtimas (padangos, kamuoliai, čiužiniai)
Pristatymo turinys	Kompresorius, žarna, pistoletas su manometru, antgaliai, adapteriai (vožtuvui, universalus, kamuoliui)
Saugumas	Automatinis paleidimas po išjungimo, terminė apsauga, privalomas įžeminimas
Priežiūra ir valymas	Valyti drėgna šluoste; nenaudoti tirpiklių
Atsarginės dalys ir remonto galimybė	Dalys prieinamos per įgaliotą aptarnavimo centrą

Dažnai užduodami klausimai - CRM1049 Ferm

Kaip paleisti Ferm CRM1049 kompresorių?

Įsitikinkite, kad jungiklis yra padėtyje O (išjungta). Prijunkite maitinimo laidą prie 230V/50Hz lizdo, apsaugoto 16A saugikliu. Perjunkite jungiklį į padėtį I (įjungta), kad paleistumėte.

Kaip prijungti pistoletą prie žarnos?

Įkiškite pistoleto jungtį į greitąją jungtį ant žarnos. Stumkite, kol ji užsifiksuos. Norėdami atjungti, traukite greitosios jungties movą atgal, laikydami jungtį.

Kokie priedai yra įtraukti pripūtimui?

Kompresorius pristatomas su vožtuvo adapteriu (dviračiams), universaliu adapteriu (čiužiniams, rankovėms) ir antgaliu kamuoliui. Visi tvirtinami prie pistoleto greitosios jungties.

Koks yra maksimalus išėjimo slėgis ir kaip jį reguliuoti?

Maksimalus slėgis yra 8,0 bar. Naudokite pistoleto manometrą slėgiui patikrinti. Norėdami padidinti, paspauskite gaiduką; norėdami sumažinti, naudokite išleidimo vožtuvą.

Ar galiu naudoti kompresorių nuolat?

Ne, darbo režimas yra S3 15% - 10 min: per 10 minučių laikotarpį naudokite jį ne ilgiau kaip 1,5 minutės, tada leiskite atvėsti 8,5 minutės, kad išvengtumėte perkaitimo.

Kokios yra būtiniausios saugumo priemonės?

Visada atjunkite prieš atlikdami bet kokius veiksmus. Niekada nenukreipkite oro srovės į žmones ar gyvūnus. Dėvėkite apsauginius akinius. Saugokitės karštų paviršių. Naudokite tik patalpose ir gerai vėdinamoje vietoje.

Kaip prižiūrėti kompresorių?

Reguliariai valykite korpusą minkšta drėgna šluoste. Užtikrinkite, kad ventiliacinės grotelės būtų be dulkių. Nenaudokite tirpiklių. Remontą turi atlikti profesionalas.

Ką daryti, jei kompresorius neįsijungia?

Patikrinkite tinklo įtampą, laido ir lizdo būklę, aplinkos temperatūrą (virš 0°C) ir ar jungiklis yra padėtyje I. Jei problema išlieka, susisiekite su aptarnavimo centru.

Ar galiu naudoti ilginamąjį laidą?

Nerekomenduojama naudoti ilginamojo laido, nes jis gali sukelti įtampos kritimą ir neleisti užvesti. Jei būtina, naudokite mažiau nei 10 m ilgio tinkamo skerspjūvio kabelį arba rinkitės ilgesnę oro žarną.

Kaip pripūsti automobilio padangą kompresoriumi?

Prijunkite tinkamą adapterį prie pistoleto jungties. Užmaukite jį ant padangos vožtuvo. Naudokite gaiduką pripūtimui ir stebėkite slėgį manometru. Dėmesio: manometras nėra kalibruotas; po pripūtimo patikrinkite slėgį patikimu prietaisu.

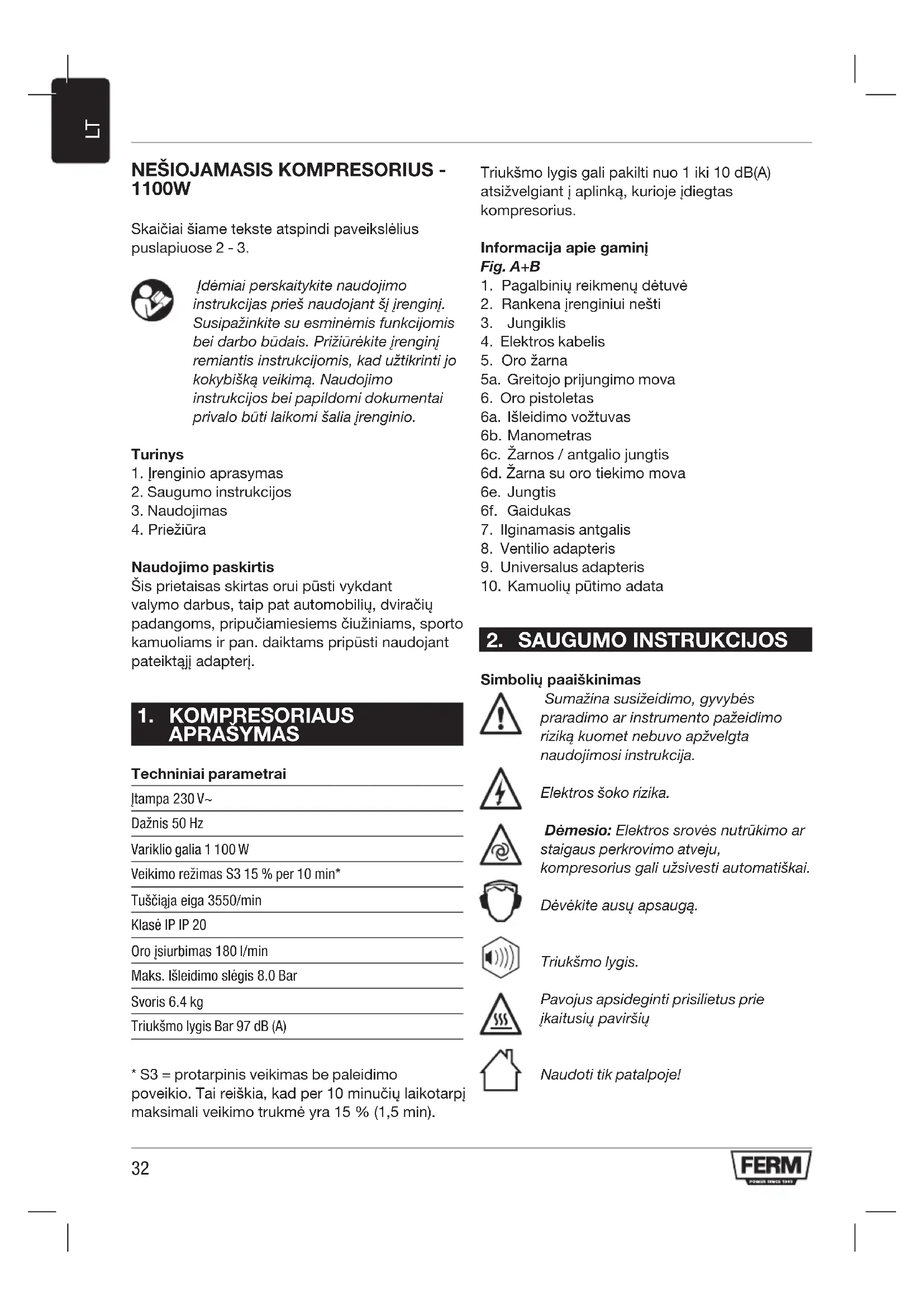

NAUDOJIMO INSTRUKCIJA CRM1049 Ferm

Skaicai siame tekste atspindi paveikslielius puslapiucose 2-3.

Jdemiai perskaity kite naudojimo instrukcijas pries naudojant sji renginj. Susipazinkite su esminemis funkcjomis bei darbo budais. Priziurekite jrengini remiantis instrukcijomis, kad uztkrinti jo kokybijska veikima. Naudojimo instrukcijos bei papildomi dokumentai privalo buti laikomi salia renginio.

Turinys

1. Irenginio aprasymas
2. Saugumo instrukcijos
3. Naudojimas
4. Prieziura

Naudojimo paskirtis

Sis prietaisas skirtas orui pusti vykdant valymo darbus, taip pat automobiliu, dviraciu padangoms, priuciamiesiems ciuziniams, sporto kamuoliams ir pan. daiktams priusti naudojant pateiktaji adapteri.

1. KOMPRESORIAUS APRASYMAS

Techninai parametrai

Jtampa 230V

Daznis 50Hz

Variklio galia 1 100 W

Veikimo rezimas S3 15% per 10 min*

Tusciaja eiga 3550/min

Klase IP IP 20

Oro jsurbimas 180 l/min

Maks. Isleidimo slegis 8.0 Bar

Svoris 6.4 kg

Triukšmo lgis Bar 97 dB (A)

• S3 = protarpinis veikimas be paleidimo poveikio. Tai reškia, kad per 10 minučiu laikotarpj maksimali veikimo trukmè yra 15% (1,5 min).

Triukšmo lygis gali pakilti nuo 1 iki 10 dB(A) atsižvelgiant j aplinka, kurioje jdiegtas kompresorius.

Informacija apiegaminj Fig.A+B

1. Pagalbini reikmenu detuve
2. Rankena jrenginiui nesti
3. Jungiklis
4. Elektros kabelis
5. Oro zarna
   5a. Greitojo prijungimo mova
6. Oro pistoletas
   6a. Isleidimo voztuvas
   6b. Manometras
   6c. Zarnos / antgalio jungtis
   6d. Zarna su oro tiekimo mova
   6e. Jungtis
   6f. Gaidukas
7. Ilginamasis antgalis
8. Ventilio adapteris
9. Universalus adapteris
10. Kamuoliq putimoadata

2. SAUGUMO INSTRUKCIJOS

Simboliu paaiskinimas

Sumazina susižeidimo, gyvybés
praradimo ar instrumento pažeidimo
rizika kuomet nebuvo apžvelgta
naudojimosi instrukcija.

Elektros soko rizika.

Demesio: Elektros sroves nutrukimo ar staigaus perkrovimo atveju, kompresorius gali uzsivesti automatiskai.

Devekite ausy apsauga.

Triuksmo lygis.

Pavojus apsideginti prisilietus prie jkaitusiu pavirsiu

Naudoti tik patalpoje!

Specialios saugumo instrukcijos

• Ispèjimas! Kompresorius privalo buti naudiojamas atitinkamose patalpose (su gera ventiliacija ir tinkama aplinkos temperatura nuo 0^ iki +40^ ).
• Nieko nedarykite ant kompresoriaus pries tai neištraukus liao is maitinimo.
• Netaiky kite vandens purkstuku ar purkstuku su tegiaisiais skyschiais j kompresoriu.
• Nestatykite lengvai užsidegančių objektu šalia kompresoriaus.
• Perjunkite jungiklj (3) j pozicija "0" (OFF) kuomet nenaudojama.
• Niekuomet netaiky kite oro purkstukj zmones ar gyvunus.
  N.B.: Kai kurios kompresoriaus dalys kaip galva ar pereinamieji vamzdžiai gali jkaisti. Nelieskite ju, kad išvengti nudegimo.
• Perkelkite kompresori ij pakelus arba naudojant specialias rankenas.
• Vaikai ir gyvūnai privalo laikytis atokiau nuo darbo vietos, kur veikia jrenginys.
• Jeigu naudojate kompresori, kad purksti dažus:

a) Nedirbkite uztvertoje patalpoje ar salia atviros liepsnos.
b) Isitikinkite, kad jusu darbo aplinkoje idiegta ventiliacija.
c) Apsaugokite savo nosj bei burna, devekite kauke.

• Nenaudokite kompresoriaus kuomet elektros laidas ar kišukas yra pazeisti. Kreipkitës j autorizuota aptarnavimo tarnyba, kad pakeistu originalia detale.
• Kuomet kompresorius pastatytas ant aukstesnio pavirsiaus nei grindys,jis privalo buti tvirtinamas, kad isvengti nukritimo darbo metu.
• Nekiskite daiktu ar savo ranku i apsaugine danga, kad isvengti suzalojimu ir zalos kompresoriui.
• Nenaudokite kompresoriaus kaip buko jrankio pries zmones, daiktus ar gyvunus, kad isvengtirmtu suzalojimu.
• Jeigu kompresorius nenaudojamas, visuomet ištraukite kištuka iš maitinimo.
• Visuomet jsitikinkite, kad suslègta oro Žarna yra naudojama suslègtam orui, kuris yra charakterizuotas maksimaliu slegiu, atitinkanciu kompresori. Jeigu Žarna sugedo, nemèginkite pataisyti.

Saugos taisyklès dirbant su suslégtojo oro pistoletais

• Naudojimo metu kompresorius ir zarnos gali labai jkaisti. Prisiliteprie ju galite apsideginti.
• Pro kompressoriaus oro jleidimo anga jsiurbtos dujos ar garai privalo buti be priemaisu, del kuriu kompressiorius galetu užsileipsnoti arba sprogti.
• Nuimdami Žarnos prijungimo jungti, visada tvirtai laikykite Žarnos prijungimo jungti, kad Žarna neatitruktu ir Jusn esuzeistu.
• Naudodamiesi oro pūtimo pistoletu dévěkite apsauginius darbo akinius. Svetimkūniai ir išpūstos daleles gali lengvai sukelti sužeidimu.
• Nenukreipkite oro pūtimo pistoleto j Žmones ir nevalykite juo drabužiu, kurios tuo metu devite.

Elektros sauga

Jzeminimo nuostatos

Sis kompresorius privalo buti jzemuntas veikimometu, kad apsisaugoti nuo elektros soko. Sis kompresorius teikiamas su dviejgu giju jzemamu kabeliu. Elektros sujungim privalo atlikti kvalifikuotas elektrkas. Mes rekomenduojame niekada neatjungineti kompresoriaus ir nieko nejungti prie slegio regulatoriaus. Taisymus privalo atlikti autorizuota aptarnavimo tarryba arba kvalifikuoto centro darbuotojai.

Niekuomet nepamirskite, kad jzeminimo gija yra zaalias arba geltonas/zaalias laidas. Niekada nejunkite sio za liao laido priegnybto apkrovos metu.

Pries pakeiCiant maitinimo kiStuka, jsitikinkite, kad jzemintas kabelis pajungtas. Jeigu abejote, prasome kreptis kvalifikuota elektrika, kad patikrintu jzeminima.

Maitinimo šaltinis

• Kompresorius pasizymi maitinimo laidu su apsaugotu nuo elektros šoko kištuku. Jis gali buti jungiamas prie bet kurio 230V~/50Hz nuo šoko apsaugoto lizdo su 16A saugikliu.
• Ilgi maitinimo kabeliai, prailgintuvali, rités ir pan. Itakoja itampos kritimäir gali kliudyti užvesti motora. Nenaudokite ilgesniukabeliu nei 10m. Vietoj to, Ferm pataria naudoti ilgesnes oro zharnas.
• Temperaturai nukritus Žemiau nei 0C, užvesti variklj gali buti sunkiau.

3. NAUD OJIMAS

Naudoti tik uždaroje patalpoje

Irenginio prijungimas prie isleidimo angos. A pav.

• Atidarykite juoda dangti ir istraukite elektros kabeli (4), oro zarna (5) ir reikiamus priedus is saugojimo skyriaus (1).
• JUNGIMO / ISJUNGIMO jungikliss (3) butinai turi buti padetye "O" (isjungtas).
• Prijunkite elektros kabelj (4) prie elektros lizdo.

Pries pradedami naudotis irenginiu jsitikinkite, kad elektros tinklo jtampa atitinka gaminio techniniu duomenu lenteleje nurodytas specifikacijas. Ilgi ilginamieji kabeliai, ilgikliai, kabeliu rites ir pan. sukelia jtampos krycius ir gali apsunkinti variklio paleidima.

Prietaisas veikdamas vibruoja.. Juonaudodamiesi visada pastatykite ji ant jo guminiu kojeliu.

Ijungimo / išjungimo jungiklis (3) A pav.

• Jei irenginj norite jjungti, nustatykite JJUNGIMO / ISJUNGIMO jungikli (3) i padeti ,I.
  Nustatykite JJUNGIMO / ISJUNGIMO jungiklj (3)j padeti, O", jei jrengini norite isjungti.

Prietaisas nera skirtas nepertraukiamam darbui. Norint, kad variklis neperkaisty, prietaisa galima naudoti tik taip, kaip nurodyta cia: Per 10 minuci laikotarpj prietaisa galima naudoti tik 15% viso sio laikotarpio, taigi -1,5 minutes. Likusio laikotarpio (8,5 minutes) prietaisui reikia vel atvesti.

Oro pistoleto prijungimas (6) A + B pav.

• Ikiškite oro pistoleto (6) juntgj (6e) i oro Žarnos greitojo prijungimo mova (5a). Kisant jungtis spragteleja ir tinkamai užfiksuoja oro pistoleta.

Oro pistoleto atjungimas (6)

A + B pav.

• Atitraukite greitojo prijungimo movos ivore atgal ir iStraukite irankj.

Atlaisvindami greitojo prijungimo mova budinai laikykite už movos, kad Žarna Jums netrenktu ir nesuzalotu.

Oro pistoleto naudojimas kaip nuputimo jrankio

A + B + C pav.

Siuobudu oropistoletagalimnaudoti orui pusti vykdant jvairius valymo darbus ir sunkiai pasiekiamoms vietoms valtyi.Ant pistoleto esanciu gaiduku (6f) galima tiksliaireguluoti orosrautokieki.

• Atsukite Žarna (6c) nuo oro pistoleto (6).
• Pakeiskite jj ilginamuoju antgaliu (7).

Oro pistoleto naudojimas automobiliu padangoms pusti

A + B pav.

Siuobudu oropistoletagalimnaudoti padangoms, priuciamiesiems ciuziniams ir pan. daiktams priusti.

• Jei Žarna (6c) dar neprijungta, prisukite ja prie oro pistoleto (6).

• Prijunkite oro tiekimo mova (6d) tiesiai prie daikto, kurj reikia priþusti, oro ventilio. Jei norite prijungti: paspauskite ant Žarnos esantj spaustuka ir uzmaukite ja ant daikto ventilio.

• Pirmiausiai patikrinkite daikte esanti slegi:

• Patikrinkite matuoklio (6b) rodoma slegi:
• Jeigu slegis per aukstas: paspauskite kaireje pusseje esanti mygtuka (6a), kad oras butu isleistas.
• Jeigu slegis per zemas: paspauskite gaiduka (6f), kad objektas butu priustas in jame butu reikiamas slegis.
• Patikrinkite slegi, atleide gaidukaripatikrindami matuoklio rodoma rodmeni.
• Atjunkite padangu pūtimo pistoleta.

Vidutinis slegis

Daiktas Slégis (psi) Slégis (bar)
Futbolo kamuolys 13 0,8
Krepšinio kamuolys 9 0,6
Tinklinio kamuolys 5 0,3
Vejapjovës padanga 20 1,3
Dvirácio padanga 75	5

Tinkamā savo automobilio padangu slégi rasite savo automobilio technines priežūros Žinyne.

Manometras nesukalibruotas! Pripute padangas, visada patikrinkite jose esancio oro slegi sukalibruotu prietaisu, pavyzdziui degalinéje.

Pavojus susizaloti! Nepripuskite jokiu daiktu daugiau, nei nurodyta. Jie gali sprogti ir suzaloti ir (arba) padaryti turtinés zaos.

Adaptereriu naudiojimas kitiems daiktams priusti

A + B pav.

Oro pistoletas pristatomas su keliu tipu adapteriais visu tipu daiktams priusti. Siuos adapterius galima junti tiesiai prie oro tiekimo movos (6d). Jei norite prijungti, paspauskite movos (6d) spaustukaripjunkite adapterj, kurj norite naudoti.

8. Ventilio adapteris

Naudojant ventilio adapterj (8) galima lengviau
priusti dviraciuy padangas. Jis puikiai tinka
"Sclaverand"ventiliams, lenktyniniuy ir universaliuy
"Dunlop"padangu ventiliams. Uzmaukite adapterj
ant ventilio ir priuskite, kaip aprsyta pirmiau.

9. Universalus adapteris

Naudojant universalu adapteri (9) galima lengvai
pripustipripuciamuosius ciuzinius. Uzmaukite
adapteri ant ventilio ir pripuskite, kaip nurodyta
pirmiau.

10. Kamuoliu pūtimoadata

Naudojan kamuoliu putimo adata (10) galima pusti kamuolius. Jiskite adata j kamuolio ventilj ir pripuskite kamuoli, kaip aprsyta pirmiau.

4. PRIEZIURA

Kuomet atliekate variklio apziura, jsitikinkite, kad kistukas istrauktas is maitinimo.

Jrenginys buvo sukurtas, kad ilga laikag tinkamai veiktu ir reikalautu minimios prieziuros. Patenkinamo veikimo testinumas prikauso nuo tinkamos jrenginio prieziuros bei reguliaraus valymo. Pries naudojant kompresoriu, jsitikinkite, kad:

Jungiklio mygtukas yra pozicijoje,0ir maitinimo kistukas paalantas is maitinimo lizdo

Sutrikimas

Jeigu jrenginys ne tinkamai fungcionuoja, keletas galimu priezasciu bei spredimu yra duoti apacioje:

Kompresorius neuzsiveda

Jeigu kompresorius neuzsiveda, patikrinkite:

• Ar maitinimo jtampa sutampa su ta, kuri ant parametriu lenteles.
  Gal but elektrinai prailgintuvai naudojam su netinkama gija ar ilgiu.
• Ar darbo aplinka per šalta (Žemiau 0°C).
• Ar yra elektros šaltinis (kištukas teisingai prijungtas).

Taisymus bei prieziuros darbus privalo atlikti kvalifikuotas meistras arba aptarnavimo jmoné.

Valymas

Regulariai valykite jrenginio pavirsiu su minkstu audiniu, pageidautina po kiekvieno naudojimo. Ventiliacines angas deretu isvalty, apsaugoti nuo dulkiu bei purvo. Jeigu purvo nepavyksta isvalty, naudokite dregnau muiluota audini. Niekuomet nenaudokite tokiu medziagu kaip benzinas, amoniakas ir pan. Sios medziagos gali pazeisti plastmasines dalis.

Defektai

Atsiradus gedimui, pvz.: po detales susidevejimo, prasome kreiptis i servia, kurio adresas ant garantinio talono. Sio vadovo gale jus rasite platesnj kataloga su detalémis, kurias galite uzsisakyti.

APLINKA

Kad isvengti pazeidimu pristatymo metu,
prietaisas pristatomas tvirtoje pakuotëje, kuria
sudaro daugiakartinio naudojimo medziagos.

Turekite omeny, kad galite pakartotinai panaudoti pakuote.

Sugedes ir/ar ismestas elektroninis prietaisas privalo buti pristatytas j atitinkamas vietas.

GARANTIJA

Garantijos salygas galite rasti ant atskiro garantinio talono.
