Technische specificaties
Gebruik	Ideaal voor doe-het-zelf klussen, het oppompen van banden, schoonmaken met perslucht en pneumatisch gereedschap.
Onderhoud en reparatie	Controleer regelmatig het oliepeil, maak het luchtfilter schoon en voer elke 100 gebruiksuren een olieverversing uit.
Veiligheid	Draag een veiligheidsbril, overschrijd de maximale druk niet en zorg ervoor dat de compressor op een stabiele ondergrond staat.
Algemene informatie	Gewicht van 30 kg, compacte afmetingen, 2 jaar garantie en voldoet aan CE-normen.

Veelgestelde vragen - CRM1049 Ferm

Hoe start ik de Ferm CRM1049 compressor?

Zorg ervoor dat de compressor correct is aangesloten op een stopcontact. Controleer of de tank indien nodig gevuld is met olie en druk vervolgens op de aan/uit-knop om de compressor te starten.

De compressor gaat niet aan, wat moet ik doen?

Controleer of de stroomkabel goed is aangesloten en of het stopcontact werkt. Controleer ook of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is het geluidsniveau van de Ferm CRM1049 compressor?

Het geluidsniveau van de compressor is ongeveer 90 dB. Het wordt aanbevolen gehoorbescherming te dragen bij langdurig gebruik.

Hoe onderhoud ik mijn Ferm CRM1049 compressor?

Voor goed onderhoud maakt u het luchtfilter regelmatig schoon en controleert u het oliepeil. Het is ook aan te raden om na elk gebruik het water uit de tank te laten lopen.

Wat is de maximale druk van de Ferm CRM1049 compressor?

De maximale werkdruk van de Ferm CRM1049 compressor is 8 bar.

Kan ik de compressor buiten gebruiken?

Ja, de compressor kan buiten worden gebruikt, maar vermijd blootstelling aan regen of extreme weersomstandigheden.

Hoe weet ik of de compressor olie nodig heeft?

Controleer het oliepeil met behulp van de ingebouwde peilstok. Als het niveau onder de minimale markering ligt, voeg dan de aanbevolen compressorolie toe.

De compressor houdt de druk niet vast, wat moet ik doen?

Controleer op luchtlekken bij de slangen of aansluitingen. Controleer ook of het terugslagventiel goed werkt. Als het probleem aanhoudt, raadpleeg dan de gebruiksaanwijzing.

Wat is de tankinhoud van de Ferm CRM1049 compressor?

De Ferm CRM1049 compressor heeft een tankinhoud van 24 liter.

GEBRUIKSAANWIJZING CRM1049 Ferm

De nummers in de nu volgende tekst verwijzen\ aar de afbeeldingen op pag. 2 - 3.

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodate ij alkijd maar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dieren in de buurt van de machine bewaard te worden.

Inhoud

1. Machine gegevens
2. Veiligheidsvoorschriften
3. Gebruik
4. Onderhoud

Gebruiksdoelseinde

Dit apparaat is ontworpen voor het blazen van luckt voor reinigingswerkzaamheden, het oppompen van autobanden, fietsbanden, opblaasbare matrassen, sportballen, etc. met gebruik van de bijgeleverde adapter.

1. MACHINE GEGEVENS

Technische specificaties

Spanning 230 V~
Frequentie 50 Hz
Motor vermogen 1100 W
Bedrijfsmodus S3 15% -10 min*
Toerental onbelast 3550/min
IP Klasse IP 20
Lucht inlaat 180 l/min
Max. druk uitlauf 8.0 bar
Gewicht	6.4 kg
Geluidsvermogen	97 dB (A)

• S3 = onderbroken gebruik zonder de invloed van het opstarten. Dit betekend dat de maximale bedieningstijdijdens een gebruiksperiode van 10 minutes 15% (1,5 min) is.

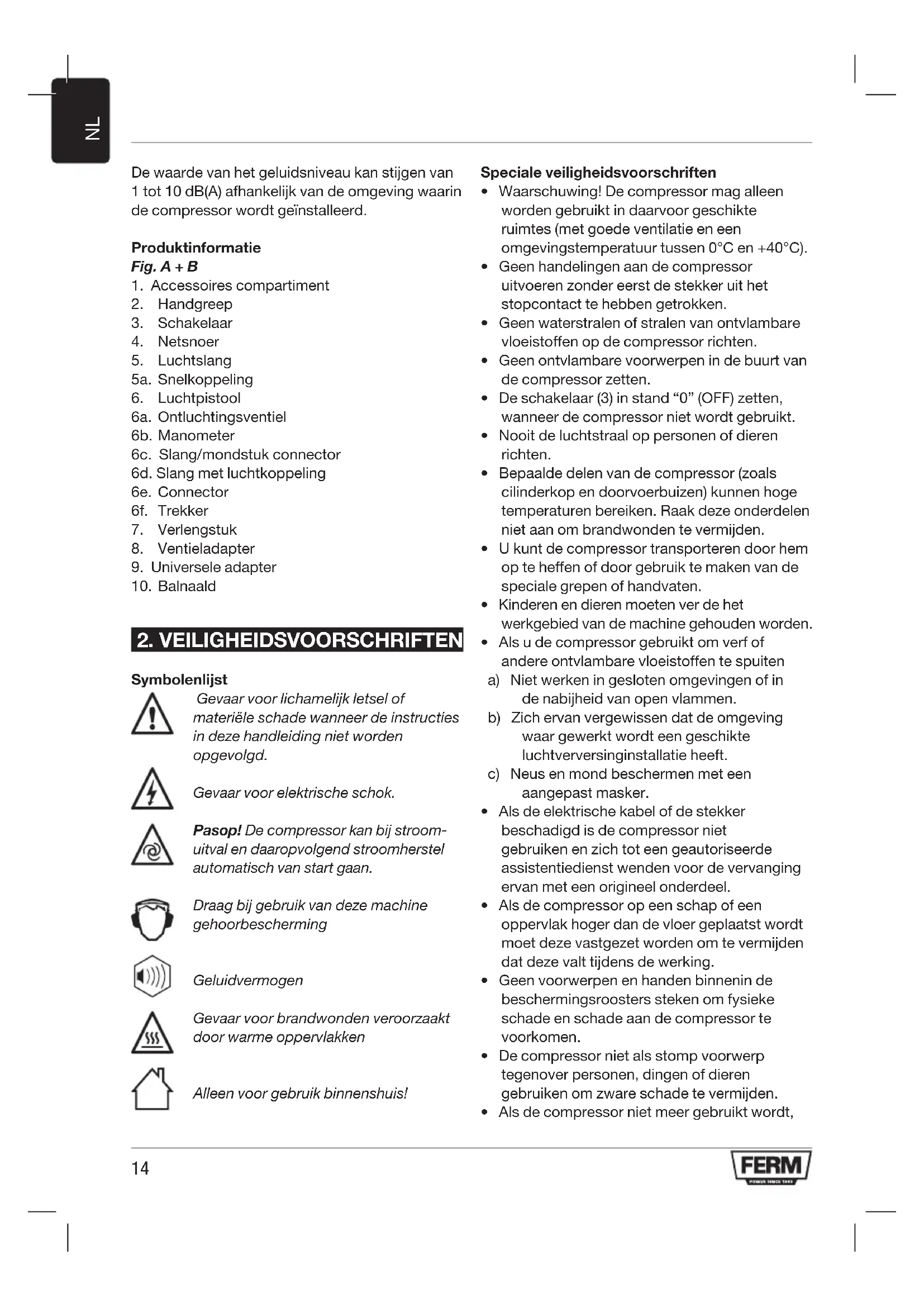

De Waarde van het geluidsniveau kan stijgen van 1 tot 10 dB(A) afhankelijk van de omgeving waarin de compressor worden geinstalleerd.

Produktinformationie

Fig. A + B

1. Accessoires compartment
2. Handgreep
3. Schakelaar
4. Netsnoer
5. Luchtslang
   5a. Snelkoppeling
6. Luchtpistol
   6a. Ontluchtingsventiel
   6b. Manometer
   6c. Slang/mondstuk connector
   6d. Slang met luchtkoppeling
   6e. Connector
   6f. Trekker
7. Verlengstuk
8. Ventieladapter
9. Universele adapter
10. Balnaald

2. VEILIGHEIDSVOORSCHRIFTEN

Symbolenlijst

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schok.

Pasop! De compressor kan bij stroomuitval enaaropvolgend stroomherstel automatisch van start gaan.

Draag bij gebruik van deze machine gehoorbescherming

Geluidvermogen

Gevaar voor brandwonden veroorzaakt door warme oppervlakken

Alleen voor gebruik binnenschuis!

Speciale verilgheidsvoorschriften

• Waarschuwing! De compressor mag alleen worden gezruikt in waarvoor geschikte ruimtes (met goede ventilatie en een omgevingstemperatuurCUSen 0^ en +40^)
• Geen handelingen aan de compressoruitvoeren zonder eerst de stekker uit hetstopcontact te hebben getrokken.
• Geen waterstralen of stralen van ontvlambare vloeistoffen op de compressorRCTen.
• Geen ontvlambare voorwerpen in de buurt van de compressor zieten.
• De schakelaar (3) in stand "0" (OFF) zetten, wanneer de compressor nicht worden gebruikt.
• Nooit de luchtstraal op Personen of dierenrichten.
• Bepaalde delen van de compressor (zoals cilinderkop en doorvoerbuizen) können hoge temperaturen bereiken. Raak deze onderdelen Niet aan om brandwonden te vermijden.
• U kunt de compressor transporteren door hem op te heffen of door gebruik te makev van de speciale grepen of handvaten.
• Kinderen en dieren moeten ver de het werkgebied van de machine gehonden worden.
• Als u de compressor gebruikt om verf of andere ontvlambare vloeistoffen te spuiten

a) Niet werken in gesloten omgevingen of in de nabijheid van open vlammen.
b) Zich ervan vergewissen dat de omgeving waar gewerkt worden een geschikte luchtverversinginstallatie heeft.
c) Neus en mond beschermen met een aangepast masker.

• Als de elektrische kabel of de stekker beschadigd is de compressor Niet gebruiken en zich tot een geauthoriserde assistentiedienst wenden voor de verwangering van met een origineel onderdeel.
• Als de compressor op een schap of een oppervlak hoger dan de vloer geplaatst worden要去各项之最的。
• Geen voorwerpen en handen binnenin de beschermingsroosters steken om fysieke schade en schade aan de compressor te voorkomen.
• De compressor nicht als stomp voorwerp tegenover Personen, dingen of dieren gebruiken om zware schade te vermijden.
• Als de compressor Niet meer gebrukt worden,

dient u altijd de stekker uit het stopcontact trekken.

• Gebruik alleen pneumatische leidingen die geschickt zijn voor de aangegeven maximum druk van de compressor. Probeer een pneumatische leiding Niet te herstellen wanner deze is beschadigd.

Veiligheidsvoorschriften voor het werkken met perslucht en uitblaaspistolen

• Compressiepomp en leidingen bereiken tijdens de werking van de compressor hog temperaturen. Aanraken heeft brandwonden tot gevolg.
• De door de compressor aangezogen lucht dient vrij van bijmengsels te worden gezouden die in de compressiepomp+kennen leiden tot brand of explosions.
• Pak bij het losmaken van de slangkoppeling de koppeling van de slang met de hand vast. Zodoende vermijdt u verwondingen door deterugspringende slang.
• Als u met de uitblaaspistol werkdt dient u een veiligheidsbril te dragen. Door vreme de voorwerpen en wegbeblazen deeltjes kunnen gemakkelijk verwondingen wordenveroorzaakt.
• Met de uitblaaspistool Niet gegen Personen blazen of kleding op het lichaam reinigen. Lichamelijk gevaar!

Aardingsvoorschriften

Deze compressor要去 geaard worden, wanneer hij in gebruik is, om de gebruiker te beschemmen gegen elektrische schokken. De compressor is voorzien van een tweepolige kabel plus aarde. De elektrische verbinding要去 uitgevoerd worden door een gekwalificeerd technicus. Wij raden aan nooit de compressor te demonteren en ook geen andere verbindingen in de drukregelaar te make. Reparations要去 enkel uitgevoerd worden door geauthoriseerde assistentiediensten of door ander gekwalificeerd centra.

Nooit vergeten dat de draad voor de aarding de groene of de geel/groene is. Nooit deze groene draad verbinden met Spanningsdragende delen.

Alvorens de stekker van de voedingskabel te verrangen, ervoor zorgen dat de aardingsdraad verbonden is. Bij twijfel een gekwalificeerde elektricien roepen en de aarding latent controlleren.

Alle risico's op elektrische ontladingen vermijden. De compressor nooit gebruiken met een beschadigde elektrische kabel of verlengsnoer. Regelmatig de elektrische kabels controeren. De compressor nooit gebruiken in of dichtbij water of in denabijheid van een gevaarlijke omgeving waar elektrische ontladingen konnen voorkomen.

Voeding

• De compressor is uitergerust met een geaard netsnoer. Deze kan worden aangesloten op elk 230V / 50Hz geaard stopcontact dat is gezeker德 met een 16A zekering.
• Lange voedingskabels, verlengsnoeren, haspels etc. können de spanning verlagen en het opstarten van de motor belemmeren. gebruik geen stroomkabels langer dan 10m . Ferm adviseert om in dergelijkke geallen een langere luchtslang te gebruiken.
• Het starten van de motor kan moeilijker zijn bij temperaturen onder 0^ .

3. GEBRUIK

Alleen voor doe-het-zelf doeleinden.

Het apparaat aansluten

Fig A

• Open het zwarte deksel en verwijder het net-snoer (4), de luchtslang (5) en de benodigde accessoires uit het accessoires compartment (1).
• Zet de AAN/UIT-schakelaar (3) in de 'O' positie (uitgeschakeld).
• Steek het netsnoor (4) in een stopcontact.

Controller voordat u het apparaat gebruikt dat de spanning van het stopcontact overeenkomt met de specificaties op het typeplaatje. Lange netsnoeren, verlengsnoeren, kabelhaspels etc. hunnen de spanning verlagen wat het starten van de motor kan belemmeren.

Dit apparaat trift tijdens gebruik. Plaat het apparaat tijdens gebruik algijdchterwaarts op de rubberen voeten.

Aan/Uit-schakelaar (3)

Fig A

• Zet de AAN/UIT-schakelaar (3) in de 'I' positie om het apparatusat in te schakelen.
• Zet de AAN/UIT-schakelaar (3) in de 'O' positie om het apparaat uit te schakelen.

Het apparaat is nicht ontworpen voor doorlopend gebruik. Om te voorkomen dat de motor oververhit raakt, mag het apparaat alleen als volgt gebruikt worden: Binnen eenperiode van 10 minutes mag het apparaat slecht 15% (1,5 min) van de periode gebruikt worden. Tijdens de rest van deperiode (8,5 minuten) moet het apparaat afkoelen.

Het luchtpistol (6) aansluten

Fig A + B

• Steek de connector (6e) van het luchtpistol (6) in de selnkoppeling (5a) van de luchtslang. De connector kliktijdens het drukken stevig vast en vergrendeld het luchtpistol.

Het luchtpistol (6) verwijdenen

Fig A + B

• Trek de koppeling van de snelkoppeling maarachten en verwijder het luchtpistol.

Let op dat u tijdens het loslaten van de snelkoppeling de koppeling vasthoud om uzelf te beschermen gegen letseiverooraakt door de terugverende slang.

Het luchtpistol gebruiken als uitblaaspistol Fig A + B + C

Op deze manier kan het luchtpistol gezruikt worden voor verschillende reinigingsdoeleinden en het reinigen van moeilijk bereikbareplaatsen. De trekker (6f) op het luchtpistol zorgt voor nauwkeurige dosering van het luchtvolume.

• Draai de slang(6c) uit het luchtpistol (6)
• Vervang het met het verlengstuk (7).

Het luchtpistol gebruiken voor het oppompen van autobanden

Fig A + B

Op deze manier kan het luchtpistol gezruikt worden voor het oppompen van autobanden, luchtbedden, etc.

• Als de slang (6c) nog Niet is aangesloten, sluit\ deze dan aan op het luchtpistol (6) door de slang vast te draaien.

• Sluit de slang met luchtkoppeling (6d) direct aan op het ventiel van het voorwerp dat要去 worden opgeblazen. Aansluiten: druk op de klem van de slang en druk de slang op het ventiel van het voorwerp.

• Controller eerst de druk van het voorwerp:
  Lees de druk op de drukmeter (6b):

• Druk te hoog: druk op de knop links om lucht te lately ontsnappen (6a).
• Druk te laag: druk op de trekker om het object te vullen tot aan het benodigde drukniveau (6f).
• Controller de druk door de trekker los te soften en de Waarde op de drukmeter af te lezen.
• Ontkoppel het bandenpomppistool.

Gemiddelde druk

Object Druk (psi) Druk (bar)
Voetbal 13 0.8
Basketbal 9 0.6
Volleybal 5 0.3
Maaitrekker 20 1.3
Fietsband	75	5

Raadpleeg de onderhoudshandleiding van uw auto voor de juiste druk van uw autobanden.

De manometer is nicht gekalibreerd!
Controleer na het oppompen van
banden algijd de druk met een
gekalibreerd apparaat, bijvoorbeeld bij
een benzinestation.

Letselgevaar! Pomp voorwerpen nicht harder op dan de voorgeschreven druk. Ze können barsten en letse en/of materiele schade veroorzaken.

De adapters gebruiken om andere voorwerpen op te blazen

Fig A + B

Het luchtpistol worden geleverd met verschillende adapters voor het oppompen van allerlei voorwerpen. Deze adapters können direct op de luchtkoppeling (6d) worden aangesloten. Aansluiten: druk op de klem van de luchtkoppeling (6d) en bevestig de adapter die u wilt gebruiken.

8. Ventieladapter

Met de ventieladapter (8) kurz u eenvoudig fietsbanden oppompen. De adapter werkt goed met 'Sclaverand' ventielen, race ventielen en universele 'Dunlop' ventielen. Druk de adapter op het ventiel en pomp de band op zoals hierboven beschreiben.

9. universe adapter

De universe adapter (9) kan eenvoudig luchtmatrassen, zwembandjes, etc. oppompen. Druk de adapter in het ventiel en pomp het voorwerp op zoals hierboven beschreiben.

10. Balnaald

De balnaald (10) kan ook worden gebruik om ballen op te pompen. Duw de naald in het ventiel van de bal en pomp de bal op zoals hierboven beschreiben.

Storingen

In het geval de machine Nietaar behoren Funktioneert,geven wij onderstaand een aanlal maybe oorzaken en de bijbehorende oplossingen:

Als de compressor moeilijkheden heeft om te starten, controleren:

• Of de spanning op het net overeenkomt met die op hetplaatje met gegevens.
• Of er geen verlengsnoeren worden gebruikt met een tekleine diameter of te groe lengte.
• Of de omgevingstemperatuur nicht te laag is (lager dan 0^ ).
• Of de netvoeding intact is (stekker goed aangesloten).

Laat reparations als tijd uitvoeren door een erkend installmenteur of reparatiebedrijf.

Reinigen

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

4. ONDERHOUD

Zorg er.altijd eerst voor dat de stekker uithet stopcontact is verwijderd,voordatumet de onderhoudswerkzaamhedenbegint.

Storingen

Wanner er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld konnen worden.

De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een lange levensduur van uw machine. Neem de volgende maatregelen in acht tijdens onderhoud of beëindiging van de werkzaamheden:

• De on/off switch (3) is uitgeschakeld ("0" stand) en de stekker is UIT het stopcontact verwijderd.

MILIEU

Om transportbeschadiging te voorkomen, worden de machine in een stevige verpakking geleverd. De verpakking is zo veel möglichg gemaakt van recyclebaar materiaal. Maak waarom gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoortverantwoordelijke instantie.

GARANTIE

Lees voor de garantievoorderen de bijgevoegde garantiekaart.
