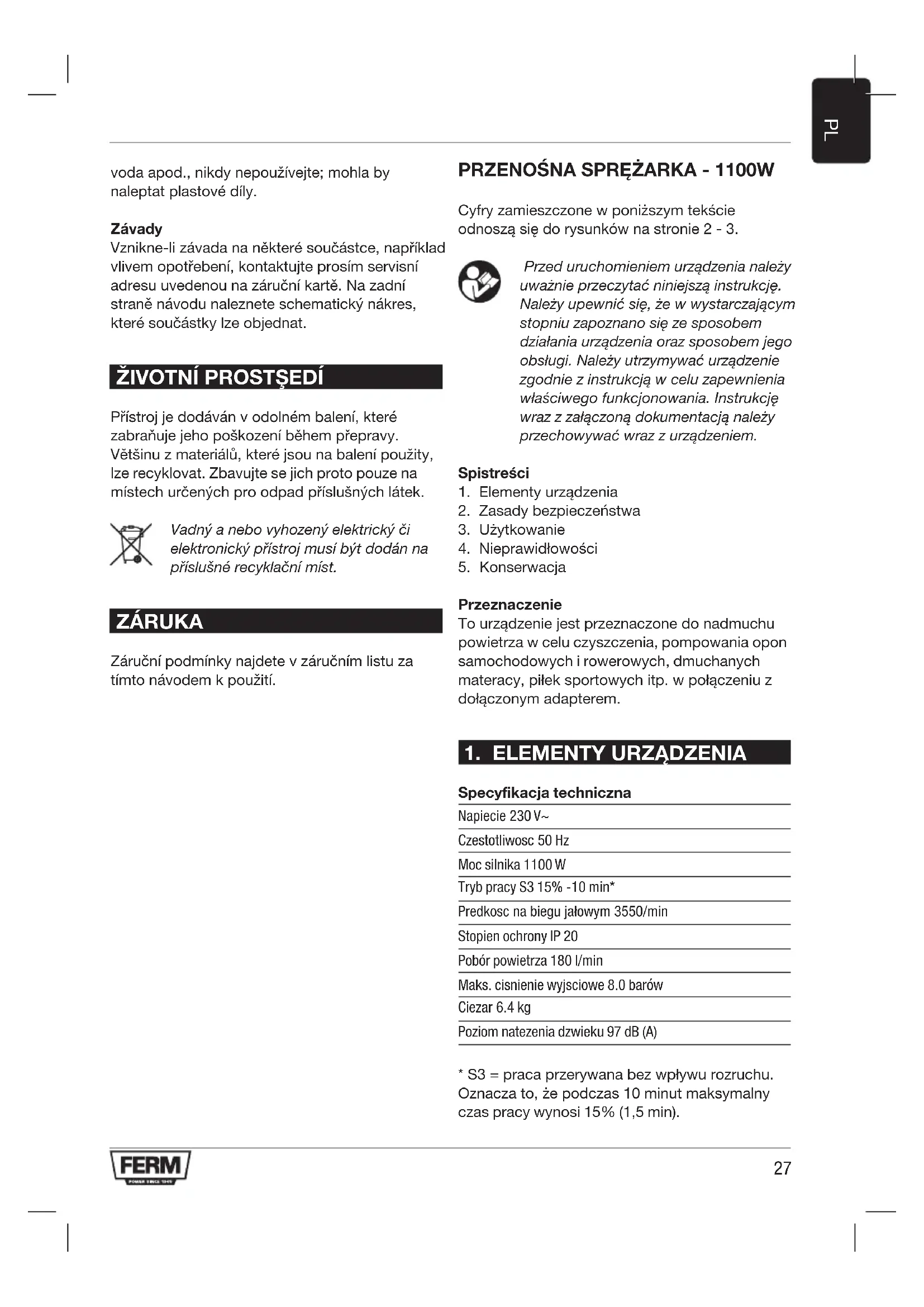

INSTRUKCJA OBSŁUGI CRM1049 Ferm

Cyfry zamieszczone w poniższym tekście odnoszą się do rysunków na stronie 2 - 3. Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Należy upewnić się, że w wystarczającym stopniu zapoznano się ze sposobem działania urządzenia oraz sposobem jego obsługi. Należy utrzymywać urządzenie zgodnie z instrukcją w celu zapewnienia właściwego funkcjonowania. Instrukcję wraz z załączoną dokumentacją należy przechowywać wraz z urządzeniem. Spistreści

1. Elementy urządzenia

2. Zasady bezpieczeństwa

Przeznaczenie To urządzenie jest przeznaczone do nadmuchu powietrza w celu czyszczenia, pompowania opon samochodowych i rowerowych, dmuchanych materacy, piłek sportowych itp. w połączeniu z dołączonym adapterem.

1. ELEMENTY URZĄDZENIA

Specyfikacja techniczna Napiecie 230 V~ Czestotliwosc 50 Hz Moc silnika 1100 W Tryb pracy S3 15% -10 min* Predkosc na biegu jałowym 3550/min Stopien ochrony IP 20 Pobór powietrza 180 l/min Maks. cisnienie wyjsciowe 8.0 barów Ciezar 6.4 kg Poziom natezenia dzwieku 97 dB (A)

• S3 = praca przerywana bez wpływu rozruchu. Oznacza to, że podczas 10 minut maksymalny czas pracy wynosi 15% (1,5 min).28

Poziom hałasu może wzrosnąć od 1 do 10 dB(A) jako funkcja warunków środowiskowych, w których zostanie umieszczony kompresor. Informacje o produkcie Rys. A + B

1. Komora akcesoriów

2. Rączka do przenoszenia

5. Przewód powietrzny

6. Uchwyt pistoletowy

6a. Zawór spustowy 6b. Manometr 6c. Złącze węża/dyszy 6d. Wąż ze złączem powietrznym 6e. Złącze 6f. Spust

7. Dysza przedłużeniowa

9. Adapter uniwersalny

Wyjaśnienie symboli Oznacza ryzyko możliwego urazu, utraty życia bądź uszkodzenia narzędzia w przypadku nie zastosowania się do poleceń w niniejszej instrukcji. Działanie kompresora jest w pełni zautomatyzowane. Regulator ciśnienia zatrzyma kompresor, kiedy osiągnięta zostanie wartość maksymalna, a uruchomi ponownie po osiągnięciu wartości minimalnej ciśnienia. Oznacza ryzyko porażenia prądem elektrycznym. Noś nauszniki ochronne. Poziom natężenia dźwięku Ryzyko poparzenia gorącymi powierzchniami Tylko do użytku wewnątrz pomieszczeń! Szczegółowe zasady bezpieczeństwa

• Ostrzeżenie! Kompresor można używać wyłącznie w odpowiednich pomieszczeniach (z dobrym przepływem powietrza oraz temperaturą pomieszczenia od 0°C do +40°C).

• Nie dokonywać żadnych prac konserwacyjnych bez wcześniejszego wyjęcia wtyczki z gniazdka.

• Nie należy kierować na kompresor strumieni wody lub płynów łatwopalnych.

• Nie ustawiać przedmiotów łatwopalnych w bezpośrednim sąsiedztwie kompresora.

• Podczas przerw w pracy ustawić regulator (3) ciśnienia w położeniu “0” (OFF = WYŁ.).

• Nigdy nie kierować strumienia powietrza na osoby lub zwierzęta.

• UWAGA: niektóre podzespoły kompresora, takie jak głowica i przewody przepustowe mogą osiągać wysokie temperatury. Dotknięcie tych elementów grozi poparzeniem.

• Do podniesienia kompresora używać specjalnych uchwytów i mocowań.

• Dzieci i zwierzęta nie powinny znajdować się w pobliżu urządzenia w trakcie jego pracy.

• Jeśli kompresor jest wykorzystywany do rozpylania farby: a) nie należy przebywać w zamkniętym pomieszczeniu lub w pobliżu ognia. b) upewnić się, że środowisko pracy jest dobrze wentylowane. c) chronić nos i usta za pomocą maski.

• Nie używać kompresora, gdy uszkodzeniu uległ kabel zasilający lub wtyczka; wymiany uszkodzonego elementu może dokonać jedynie pracownik autoryzowanego serwisu.

• Jeżeli zachodzi konieczność umieszczenia kompresora na podwyższeniu, należy zadbać o to, aby nie spadł na ziemię po rozpoczęciu pracy.

• Nie wkładać żadnych przedmiotów lub rąk pod pokrywy zabezpieczające – grozi to uszkodzeniem ciała oraz samego kompresora.

• W celu uniknięcia poważnych uszkodzeń nie używać kompresora niezgodnie z jego przeznaczeniem w stosunku do ludzi, zwierząt i przedmiotów.

• Jeśli kompresor nie jest używany przez dłuższy okres czasu, należy wyjąć wtyczkę z gniazdka zasilającego.29

• Upewnić się, że przewody przepustowe sprężonego powietrza są wykorzystywane ze sprężonym powietrzem (o czym świadczy maksymalna wartość ciśnienia dostosowana do ciśnienia samego kompresora). Nie naprawiać uszkodzonych przewodów samodzielnie. Wskazówki bezpieczeństwa dla prac ze sprężonym powietrzem i pistoletem do przedmuchiwania

• Kompresor i przewody osiągają podczas pracy wysokie temperatury. Dotykanie ich prowadzi do poparzeń.

• Zasysane przez kompresor gazy lub opary muszą być wolne od domieszek, ponieważ mogą one w kompresorze prowadzić do zapalenia lub eksplozji.

• Przy poluzowaniu szybkozłączki należy przytrzymać ręką element sprzęgający węża, aby uniknąć zranień przez podrywający się wąż.

• Przy pracach z pistoletem do przedmuchiwania nosić okulary ochronne. Ciała obce i zdmuchiwane części mogą łatwo spowodować zranienia.

• Nie dmuchać pistoletem do przedmuchiwania na inne osoby i nie czyścić nim założonych ubrań. Bezpieczeństwo elektryczne Zasady uziemienia Kompresor musi być uziemiony w trakcie pracy w celu ochrony użytkownika przed porażeniem prądem. Kompresor jest dostarczany wraz z dwużyłowym kablem z uziemieniem. Podłączenie do zasilania musi być wykonane przez wykwalifikowanego technika. Nie zaleca się rozkładania kompresora na części i podłączania dodatkowych elementów do regulatora ciśnienia. Naprawy powinny być wykonywane przez pracowników autoryzowanego serwisu lub profesjonalnego punktu napraw. Należy zapamiętać, że przewód uziemienia ma kolor zielony lub żółto- zielony. Nigdy nie podłączać zielonego przewodu do końcówki pod obciążeniem. Przed wymianą wtyczki upewnić się, że podłączono przewód uziemienia. W razie wątpliwości należy skontaktować się z wykwalifikowanym elektrykiem w celu dokonania kontroli stanu uziemienia. Zasilanie

• Sprężarka jest wyposażona w kabel zasilający z wtyczką zabezpieczającą przed porażeniem prądem. Wtyczkę można podłączyć do dowolnego gniazda zasilania 230 V~/50 Hz z takim zabezpieczeniem i bezpiecznikiem 16 A.

• Długie kable zasilające, przedłużacze, zwoje kabli itp. powodują spadek napięcia i mogą utrudniać rozruch silnika. nie używaj przewodów o długości powyżej 10 m. Ferm zaleca stosowanie zamiast tego dłuższych węży powietrznych.

• Rozruch silnika w temperaturze poniżej 0°C może być utrudniony.

Tylko do użytku domowego Podłączanie urządzenia do gniazdka. Fig A

• Otworzyć czarną pokrywę i wyjąć kabel zasilający (4), wąż powietrzny (5) i wymagane akcesoria ze schowka (1).

• Dopilnować, aby włącznik (3) znajdował się w położeniu „O” (wyłączony).

• Podłączyć kabel zasilający (4) do gniazdka. Przed użyciem maszyny sprawdzić, czy napięcie sieciowe jest zgodne z parametrami podanymi na tabliczce znamionowej. Długie kable zasilające, przedłużacze, szpule kabli itp. powodują spadek napięcia i mogą utrudniać uruchomienie silnika. Urządzenie drga podczas pracy. Podczas pracy zawsze stawiać urządzenie na jego gumowych nóżkach. Włącznik(3) Fig A

• Przestawić włącznik (3) w położenie „I”, aby włączyć urządzenie.

• Przestawić włącznik (3) w położenie „O”, aby wyłączyć urządzenie.30

Urządzenie nie jest przeznaczone do ciągłej pracy. Aby zapobiec przegrzaniu silnika, urządzenia można używać wyłącznie w następujący sposób: W czasie 10 minut urządzenie może być używane przez 15% tego czasu, czyli 1,5 minuty. Przez pozostały czas (8,5 minuty) urządzenie musi stygnąć. Podłączanie uchwytu pistoletowego (6) Fig A + B

• Podłączyć złącze (6e) uchwytu pistoletowego (6) do szybkozłącza (5a) węża powietrznego. Po wciśnięciu złącze zatrzaśnie się w odpowiedniej pozycji, mocując uchwyt pistoletowy. Odłączanie uchwytu pistoletowego (6) Fig A + B

• Odciągnąć tuleję szybkozłącza i odłączyć narzędzie. Podczas odłączania szybkozłącza koniecznie trzymać szybkozłącze, aby chronić się przed zranieniem przez wyskakujący wąż. Korzystanie z uchwytu pistoletowego jako dmuchawy Fig A + B + C W ten sposób uchwytu pistoletowego można używać do dmuchania powietrzem podczas różnorodnego czyszczenia i oczyszczania trudno dostępnych miejsc. Spust (6f) na uchwycie pistoletowym pozwala na precyzyjną regulację przepływu powietrza.

• Odkręcić wąż (6c) od uchwytu pistoletowego (6)

• Zastąpić go dyszą przedłużeniową (7). Korzystanie z uchwytu pistoletowego do pompowania opon samochodowych Fig A + B W ten sposób uchwytu pistoletowego można używać do pompowania opon, dmuchanych materacy itp.

• Jeśli wąż (6c) nie jest przymocowany, przykręcić go do uchwytu pistoletowego (6).

• Podłączyć złącze powietrzne (6d) bezpośrednio do zaworu powietrznego przedmiotu do nadmuchania. Aby podłączyć: nacisnąć zacisk na wężu i wcisnąć go na zawór przedmiotu do nadmuchania.

• Najpierw sprawdzić ciśnienie przedmiotu do nadmuchania:

• Odczytać ciśnienie na ciśnieniomierzu (6b):

• Ciśnienie zbyt wysokie: nacisnąć przycisk znajdujący się z lewej strony, aby zwolnić ciśnienie (6a).

• Ciśnienie zbyt niskie: nacisnąć przycisk spustowy, aby napompować aż do osiągnięcia żądanego ciśnienia (6f).

• Sprawdzić ciśnienie na ciśnieniomierzu poprzez zwolnienie przycisku spustowego.

• Odłączyć pistolet do pompowania opon. Średnie ciśnienie Przedmiot Ciśnienie (psiI) Ciśnienie (bar) Piłka futbolowa 13 0.8 Piłka do koszykówki 9 0.6 Piłka do siatkówki 5 0.3 Opona traktora ogrodowego

Opona rowerowa 75 5 Sprawdzić w instrukcji obsługi samochodu właściwe ciśnienie w oponach. Manometr nie jest skalibrowany! Po nadmuchaniu opon zawsze sprawdzić ciśnienie w oponach urządzeniem skalibrowanym, np. na stacji benzynowej. Ryzyko obrażeń ciała! Nie pompować żadnych przedmiotów powyżej ich zalecanego poziomu ciśnienia. Może dojść do ich pęknięcia i spowodowania obrażeń ciała i/lub uszkodzenia mienia. Korzystanie z adapterów do pompowania innych przedmiotów Fig A + B Uchwyt pistoletowy jest dostarczany z kilkoma rodzajami adapterów do pompowania różnych przedmiotów. Te adaptery można podłączać bezpośrednio do złącza powietrznego (6d). Aby podłączyć adapter, nacisnąć zacisk na złączu (6d) i podłączyć adapter, którego chce się użyć.31

Adapter zaworu (8) ułatwia pompowanie opon rowerowych. Adapter współpracuje dobrze z zaworami typu ‘Sclaverand’, zaworami wyścigowymi oraz uniwersalnymi zaworami „Dunlop”. Wcisnąć adapter na zawór i napompować zgodnie z opisem powyżej.

9. Adapter uniwersalny

Adapter uniwersalny (9) ułatwia pompowanie materacy dmuchanych, kół ratunkowych itp. Wcisnąć adapter na zawór i napompować zgodnie z opisem powyżej.

Igła do piłek (10) służy do pompowania piłek. Wcisnąć igłę w zawór piłki i napompować piłkę zgodnie z opisem powyżej.

Działanie kompresora jest w pełni zautomatyzowane. Regulator ciśnienia zatrzyma kompresor, kiedy osiągnięta zostanie wartość maksymalna, a uruchomi ponownie po osiągnięciu wartości minimalnej ciśnienia Urządzenia zaprojektowano tak, aby działały bezproblemowo przez długi czas i wymagały konserwacji jedynie w niewielkim zakresie. Stałe poprawne działanie urządzenia zależy od jego właściwej konserwacji i regularnego czyszczenia. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych należy upewnić się, że:

• Przełącznik (3) znajduje się w położeniu “0” i wtyczka zasilania jest wyjęta z gniazdka. Napake Možni vzroki in rešitve v primeru nepravilnega delovanja stroja: Nie można uruchomić kompresora W przypadku trudności z uruchomieniem kompresora sprawdzić:

• Czy wartość napięcia w gniazdku odpowiada napięciu na tabliczce znamionowej urządzenia.

• Czy nie nastąpiło uszkodzenie żyły kabla używanego przedłużacza.

• Czy w środowisku pracy nie panuje zbyt niska temperatura (poniżej 0°C).

• Czy jest zasilanie (właściwie włożona wtyczka). Naprawy i prace serwisowe powinny byc wykonywane jedynie przez osoby posiadajace odpowiednie kwalifikacje lub firmy serwisowe. Czyszczenie Czyść obudowę urządzenia regularnie przy użyciu miękkiej tkaniny, najlepiej po każdym użyciu. Utrzymuj szczeliny wentylacyjne wolne od kurzu i brudu. W przypadku wyjątkowo uciążliwych zabrudzeń użyj miękkiej szmatki zwilżonej wodą z mydłem. Pod żadnym pozorem nie używaj rozpuszczalników, takich jak benzyna, alkohol, woda z amoniakiem itp., gdyż takie substancje mogą uszkodzić elementy plastikowe. Awarie W przypadku wystąpienia awarii (n.p. zużycie części) należy skontaktować się z punktem serwisowym – adresy punktów serwisowych znajdują się na karcie gwarancyjnej. Na końcu niniejszej instrukcji zamieszczony został schemat części zamiennych, które mogą być zamawiane. OCHRONA ŚRODOWISKA Aby zapobiec uszkodzeniom w czasie transportu, urządzenie dostarczane jest w sztywnym opakowaniu składającym się głównie z materiałów nadających się do ponownego przetworzenia. Prosimy o skorzystanie z możliwości ponownego przetworzenia opakowania. Uszkodzone oraz /lub wybrakowane urządzenie elektryczne lub elektroniczne musi być utylizowane w odpowiedni sposób. GWARANCJA Prosimy o zapoznanie się z warunkami gwarancji przedstawionymi na karcie gwarancyjnej znajdującej się na końcu niniejszej instrukcji obsługi.32
