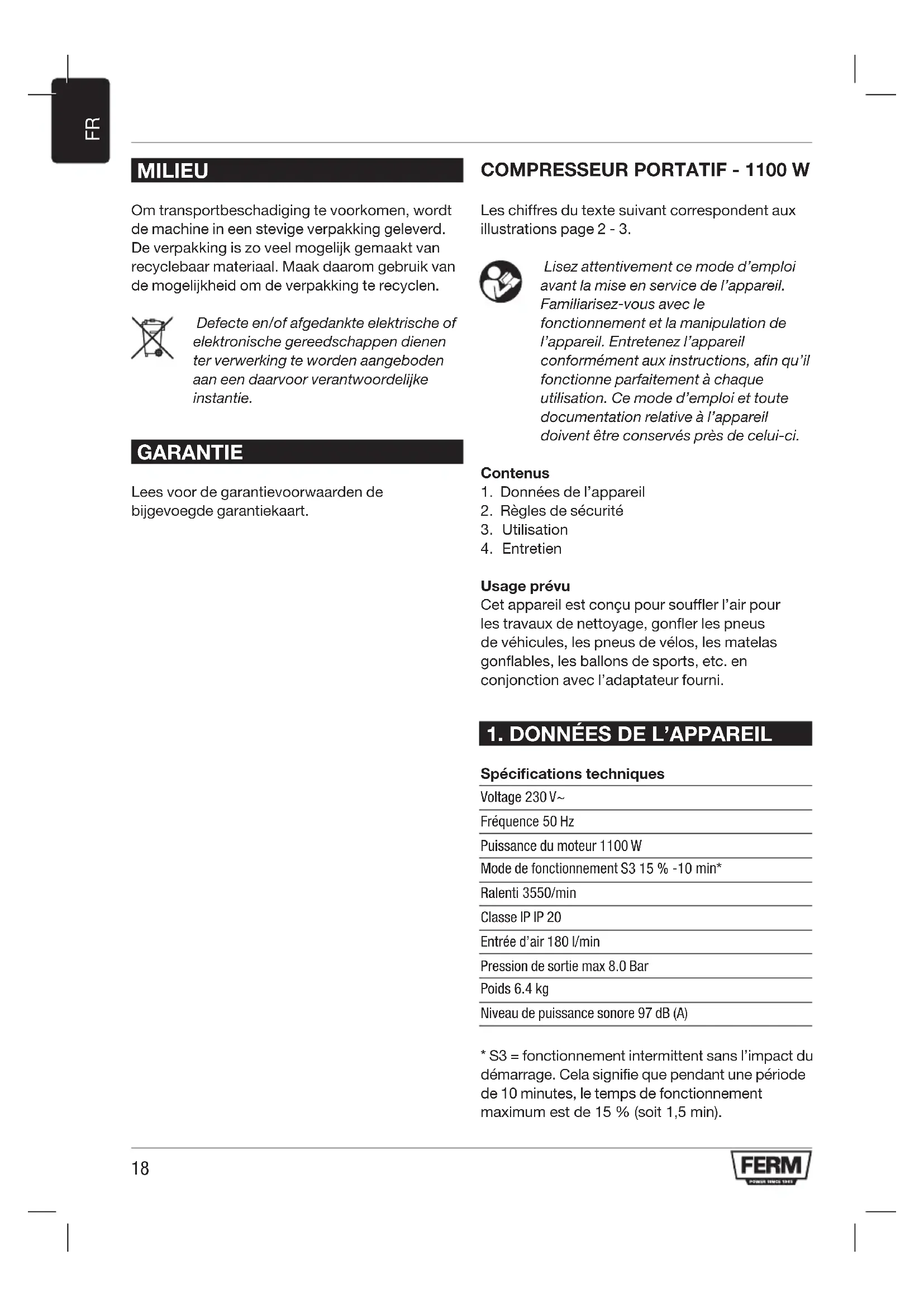

MODE D'EMPLOI CRM1049 Ferm

Les chiffres du texte suivant correspondent aux illustrations page 2 - 3.

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doivent être conservés près de celui-ci.

Contenus

1. Données de l'appareil
2. Regles de sécurité
3. Utilisation
4. Entretien

Usage prévu

Cet apparéil est conçu pour souffler l'air pour les travaux de nettoyage, gonfler les pneus de vehicules, les pneus de velos, les matelas gonflables, les ballons de sports, etc. en konjction avec l'adaptateur fourni.

1. DONNÉES DE L'APPAREIL

Voltage 230 V~

Fréquence 50 Hz

Puissance du moteur 1100 W

Mode de fonctionnement S3 15 % -10 min*

Ralenti 3550/min

Classe IP IP 20

Entrée d'air 180 l/min

Pression de sortie max 8.0 Bar

Poids 6.4 kg

Niveau de puissance sonore 97 dB (A)

• S3 = fonctionnement intermittent sans l'impact du démarrage. Cela signifie que pendant une période de 10 minutes, le temps de fonctionnement maximum est de 15 % (soit 1,5 min).

Le bruit de l'appareil varie de 1 à 10 dB(A) selon l'environnement dans lequel le comprisseur est placé.

Informations concernant le produit Fig. A + B

1. Compartment pour accessoires
2. Poignée de transport
3. Interrupteur
4. Câble d'alimentation
5. Flexible
   5a. Raccord rapide
6. Pistol
   6a. Clapet de détente
   6b. Manometre
   6c. Connecteur de flexible/buse
   6d. Flexible avec raccord pneumatique
   6e. Connecteur
   6f. Gachette
7. Buse derallonge
8. Adaptateur pour valve
9. Adaptateur universal
10. Embout pour gallon

2. RÉGLES DE SECURITE

Explication des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Indique un risque de décharges électriques.

Attention: le comprisseur est susceptible de redemarrer automatiquement en cas de black-out et retablissement successif de la tension

Utiliser un dispositif de protection de l'ouie.

Niveau de puissance sonore

Risque de brûlure causé par les surfaces chaudes

Réserve à une'utilisation à l'intérieur!

Règles de sécurité spéciales

• Avertissement! Le compresseur ne peut être utilisé que dans des endroits appropriés (avec une bonne ventilation et par des températures de 0^ à +40^ ).
• Retirez toujours la fiche de la prise avant d'agir sur le compréseur de chaque façon que ce soit.
• Ne dirigez jamais un jet d'eau ni un jet de matière inflammable sur le compresseur.
• Ne placez aucun objet inflammable à proximé du compresseur.
• Pendant que l'appareil n'est pas en usage, mettez le Interrupteur (3) sur "0".
• Ne dirigez jamais le jet d'air compré sur une personne ni sur un animal.
• Attention: certaines parties du compresseur, comme le piston et les tuyaux de transmission, peuvent atteindre des températures très élevées. Faites attention à ne pas les toucher pour ne pas vous brûler.
  Pour transporter le compresseur, soulevez-le sur un chariot ou par les poignées destinées à cet usage.
• Les enfants et les animaux ne doivent pas entraire dans la zone de fonctionnement de l'appareil.
• Si vous utilisez le compresseur pour diffuser de la peinture:

a) Ne travailliez pas dans une piece close, ni a proximé d'une flamme rue.
b) Assurez-vous que l'endetroit où vous travailliez possède une ventilation ajustée.
c) Protégez-vous le nez et la bouche au moyen d'un masque approprié.
N'utilisez pas le compresseur si le cable d'alimentation ou la fiche est endommaged; faites appel à un service d'entretien reconnu pour les faire remplacer par une piece d'origine.
Lorsque le compresseur est place sur une surface surelevée par rapport au sol, il doit etre solidement amarré pour qu'il ne puisse tomber pendant qu'il est en marche.
- Ne mettez pas les mains, ni aucun objet, à l'intérieur des grilles de protection, pour ne pas vous blesser ni endommager le compresseur.
- N'utilisez pas le compresseur comme objet contendant contre des personnes, des animaux ni des objets, pour éviter de graves dommages.

• Si le compresseur n'est plus en usage, débranchez toujours la fiche de la prise.
• Les tuyaux utilisés pour l'air comprimé doivent toujours être adaptés à la pression maximum du compresseur. N'essayez jamais de réparer un tuyau endommagé.

Consignes de sécurité relatives au travail avec de l'air compré et des pistolets à air

• La pompe du compresseur et les cables atteignent des températures élevées en fonctionnement. Tout contact provoque des brûlures.
• L'air aspiré par le compresseur doit être maintainu exempt d'imputétés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur.
• Maintenez la pièce de connexion du flexible de la main pendant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit.
• Portez des lunettes de protection lorsqu'vous travailliez avec le pistolet à air. Des corps étrangers et des pièces emportées par le souffle peuvent provoquer facilement des blessures.
• Ne dirigez pas le jet sur des personnes et ne nettoyez pas des vêtements au corps avec le pistolet à air. Risque de blessure!

Electricite et sécurité

Règles de mise à la terre

Le present comprésseur doit être mis à la terrependant l'utilisation pour ne pas exposer l'utilisateur au risque d'un choc électricque. Le comprésseur est équipé d'un cable à deux âmes plus un fil de terre. Le branchement électricque doit être effectué par un technicien qualifié. Nous déconseillons de jamais démonter du comprésseur, ainsi que de brancher d'autres connexions sur le régulateur de pression. Les réparations doivent être effectuées par un service d'entretien reconnu ou par un autre centre qualifié. N'oubliez jamais que le fil de terre est le fil vert ou jaune/vert. Ne branchez jamais ce fil vert sur une connexion sous tension.

Avant de remplacer la fiche d'alimentation, assurez-vous que le fil de terre est bien mis à la terre. Au moindre doute, faites appel à un technicien qualifié pour faire contrôler la mise à la terre.

Alimentation

• Le compresseur est équipé d'un cable d'alimentation avec une prise antichoc. Elle ne peut être raccordée à qu'une prise antichoc 230V / 50Hz protégée par un fusible de 16 A.
• Les câbles d'alimentation longs, les rallonges, les enrouleurs de câbles, etc. entraînant une chute de tension et peuvent empêcher le démarrage du moteur. n'utilise pas de câbles de plus de 10m. Ferm recommende d'utiliser un tuyau d'air plus long à la place.
• Il peut être plus difficile de démarrer le moteur lorsqu'la température est inférieure à 0^ .

3. UTILISATION

A usage domestique uniquement.

Raccordement de l'appareil à une prise. Fig A

• Ouvrez le couvercle noir et retirez le cable d'alimentation (4), le flexible (5) et les accessoires nécessaires du compartment de rangement (1).
  Assurez-vous que l'interrupteur MARCHE/ ARRÉT (3) est en position « O » (arrêt).
• Branchez le cable d'alimentation (4) à une prise.

Avant d'utiliser l'appareil, assurez-vous que la tension secteur est conforme aux specifications sur la plaque signalétique. Les cables d'alimentation longs, les rallonges, les enrouleurs de cable, etc. causent une chute de tension et peuvent empêcher le démarrage du moteur.

L'appareil vibre pendant le fonctionnement. Pendant le fonctionnement, reposez-le toujours sur ses pieds en caoutchouc.

Interrupteur Marche/Arret (3)

Fig A

• Déplacez l'interrupteur MARCHE/ARRÉT (3) en position « I » pourmettre l'appareil en marche.
• Déplacez l'interrupteur MARCHE/ARRÊT (3) en position « O » pour arrêter l'appareil.

L'appareil n'est pas concu pour un fonctionnement continu. Pour empêcher la surchauffe du moteur, l'appareil doit etre utilise uniquement comme suit : Sur une période de 10 minutes, I'appareil ne peut etre utilise que pendant 15% de la période, soit 1,5 minutes. Durant le reste de la période (8,5 minutes) I'appareil doit refroidir.

Connexion du pistonet (6)

Fig A + B

• Insérez le connecteur (6e) du pistolet (6) dans le raccord rapide (5a) sur le flexible. Lorsque vous l'enforcez, le connecteur s'enclenché en position pour fixer le pistolet.

Déconnexion du pistolet (6)

Fig A + B

• Tirez le manchon du raccord rapide vers l'arrière et retirez l'outil.

Lorsque vous relâchéz le raccord rapide, assurez-vous de tener le raccord afin de vous protégé contre les blessures causées par le rebond du flexible.

Utilisation du pistolet pour le soufflage

Fig A+B+C

Le pistolet peut être utilisé de cette manière pour souffler l'air afin d'effectuer différentes tâches de nettoyage et pour les zones difficiles d'accès. La gachette (6f) sur le pistolet permet de doser de manière précise le volume d'air.

• Dévissez le flexible (6c) du pistonlet (6)
• Remplacez-le par la buse de rallonge (7).

Utilisation du pistolet pour le gonflage des pneus de vehicule

Fig A + B

Le pistolet peut être utilisé de cette manière pour gonfler les pneus, les lits gonflables, etc.

• Si le flexible (6c) n'est pas assemblé, raccordez-le au pistonlet (6) en le vissant.
  Raccordez le raccord pneumatique (6d) directement à la valve pneumatique de l'objet à gonfler. Pour le raccordement : appuyez sur la pince du flexible et enforcez-le sur la valve de l'objet.

• Contrôlez d'abord la pression de l'objet :

• Lisez la pression indiquée par le

manomètre (6b) :

• Pression trop elevée: appuyez sur le bouton de gauche pour laisser échapper de l'air (6a).
• Pression trop basse : appuyez sur la gachette pour gonfler l'objet jusqu'à la pression voulue (6f).
  Pour vérifier la pression atteinte, relâchez la gâchette et consultez le cadran du manomètre.
• Déconnecter l'embout de gonflage.

Pression moyenne

Objet Pression (psi) Pression (bar)
Ballon de foot 13 0.8
Ballon de basket 9 0.6
Ballon de volley 5 0.3
Pneu de tondeuse autotractée	20 1.3
Pneu de bicyclette 75	5

Consultez le manuel de votre automobile pour connaître la pression correcte des pneus avant de les gonfler.

Le manomètre n'est pas etalonné!Aprés le gonflage des pneus,verifiez toujours la pression des pneus avec un appeareil etalonné,par ex.dans une station essence.

Risque de blessures! Ne gonglez aucun
objet au-delà de la pression prévue. Il
pourtrait éclater et provoquer des
blessures ou des dégats matériels.

Utilisation des adaptateurs pour gonfler d'autres objets

Fig A + B

Le pistolet est fourni avec plusieurs adaptateurs pour gonfler tout type d'objet. Ces adaptateurs peuvent etre raccordes directement au raccord pneumatique (6d). Pour le raccordement, appuyez sur la pince du raccord (6d) et fixez l'adaptateur que vous poulez utiliser.

8. Adaptateur pour valve

L'adaptateur pour valve (8) facilitate le gonflage des pneus de vélo. Il fonctionne parfaitement avec les valves Sclaverand, valves de course et valves Dunlop universelles. Enforcez l'adaptateur sur la valve et gonflez selon les instructions ci-dessus.

9. Adaptateur universal

L'adaptateur universel (9) facile le gonflage des matelas pneumatiques, des brassards, etc. Enforcez l'adaptateur sur la valve et gonflez selon les instructions ci-dessus.

10. Embout pour ballon

L'embout pour ballon (10) peut être utilisé pour gonfler les ballons. Enforcez l'embout dans la valve d'un ballon et gonflez selon les instructions ci-dessus.

4. ENTRETIEN

Assurez-vous que la prise est débranchée lors des travaux d'entretien sur le moteur.

Les machines ont ete conques pour fonctionner longtemps avec un entretien minimum. Un fonctionnement satisfaisant en continu depend de I'entretien correct de la machine et d'un nettoyage regulier. Avant d'agir sur le compresseur de quelle formaon que ce soit, controlez les points suivants:

• Le interrupteur (3) est en position « 0 » et la fiche d'alimentation est retire de la prise de courant.

Pannes

Si la machine ne fonctionnait pas correctement, un certain nombre de causes potentielles, ainsi que leurs solutions correspondantes, sont données ci-après:

Le compresseur ne démarre pas

Si le compresseur démarre mal, contrôle que:

• la tension du réseau est bien la même que celle de la plaquette de l'appareil.
• les rallonges utilisées ont la longueur et le diamètre prescrits
• la température ambiente est suffisamment elevée (pas moins de 0^ )
• l'alimentation en électricité est assurée (la

fiche est correctement branchée).

Les réparations et l'entretien ne doivent être effectuels que par un technician qualifié ou une entreprise spécialisée dans l'entretien.

Nettoyage

Nettoyez régulierement le carter de la machine à l'aide d'un chiffon doux, de préférence après chaque utilisation de cette dernière. Veillez à ce que les grilles d'aération soient exemples de toutes traces de poussière et de saletés. Pour la saleté difficile, utilisez un chiffon doux imbibé d'eau savonneuse. N'utilise jamais de solvants tels que l'essence, l'alcool, l'eau amoniacale, etc. En effet, ces types de solvants peuvent abîmer les pieces en plastique.

Dysfonctionnements

Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d'un dysfonctionnement, par exemple après l'usure d'une piece. Vous trouvez, à la fin de ce manuel, un schéma avec toutes les pieces que vous pouvez commander.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Tout équipementlectronique ou
electrique defectueux dont vous series
debarrasse doitetre deposéaux points
de recyclage appropriés.

GARANTIE

Voutrouverez les conditions de garantie sur la carte de garantie ci-jointe.
