BEDIENUNGSANLEITUNG CRM1049 Ferm

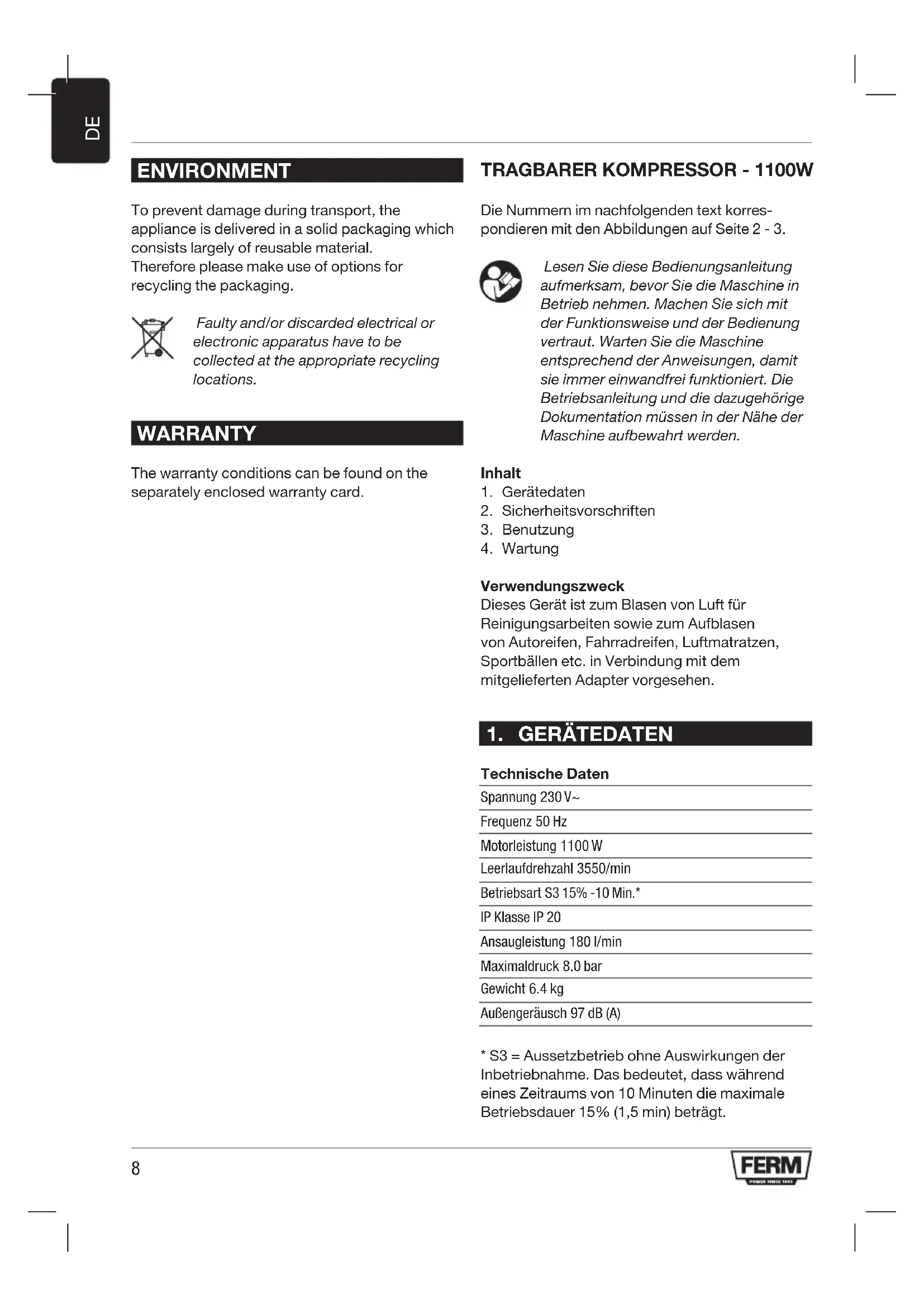

Die Nummern im nachfolgenden text korres- pondieren mit den Abbildungen auf Seite 2 - 3. Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitsvorschriften

Verwendungszweck Dieses Gerät ist zum Blasen von Luft für Reinigungsarbeiten sowie zum Aufblasen von Autoreifen, Fahrradreifen, Luftmatratzen, Sportbällen etc. in Verbindung mit dem mitgelieferten Adapter vorgesehen.

Technische Daten Spannung 230 V~ Frequenz 50 Hz Motorleistung 1100 W Leerlaufdrehzahl 3550/min Betriebsart S3 15% -10 Min.* IP Klasse IP 20 Ansaugleistung 180 l/min Maximaldruck 8.0 bar Gewicht 6.4 kg Außengeräusch 97 dB (A)

• S3 = Aussetzbetrieb ohne Auswirkungen der Inbetriebnahme. Das bedeutet, dass während eines Zeitraums von 10 Minuten die maximale Betriebsdauer 15% (1,5 min) beträgt.9

Der Geräuschpegel kann abhängig von der Umgebung, in der der Kompressor aufgestellt wird, von 1 bis 10 dB (A) ansteigen. Product information Fig A + B

6a. Ablassventil 6b. Manometer 6c. Schlauch-/Düsenanschluss 6d. Schlauch mit Luftkupplung 6e. Anschluss 6f. Abzug

7. Verlängerungsdüse

2. SICHERHEITSVORSCHRIFTEN

Erklärung der Symbole Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheits- vorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an. Achtung! Der Kompressor könnte bei einem Stromausfall nach rückkehr des Stroms automatisch neustarten Gehörschutz tragen. Außengeräusch Verbrennungsgefahr durch heiße Oberflächen Nur für Innenbereiche! Spezielle Sicherheitsvorschriften

• Warnung! Der Kompressor darf nur in entsprechenden Räumen verwendet werden (mit einer guten Belüftung und einer Raumtemperatur von 0°C bis +40°C).

• Vor dem Ausführen von Handlungen am Kompressor immer erst den Stecker aus der Steckdose ziehen.

• Kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor sprühen.

• In der Nähe des Kompressors dürfen sich keine entflammbaren Objekte befinden.

• Wenn der Kompressor angehalten ist, den Schalter (3) auf die Stellung „0”(OFF) schalten.

• Den Luftstrahl nicht auf Personen oder Tiere richten.

• Vorsicht: Einige Kompressorteile, wie z. B. der Kopf und die Leitungen, können hohe Temperaturen erreichen. Um Brandwunden zu vermeiden, diese Teile nicht berühren.

• Zum Transport des Kompressors das Gerät anheben oder die speziellen Transportgriffe verwenden.

• Kinder und Tiere weit vom Funktionsbereich des Geräts entfernt halten.

• Wenn Sie den Kompressor für Anstricharbeiten verwenden: a) Nicht in geschlossenen Umgebungen oder in der Nähe von offenem Feuer arbeiten. b) Sicherstellen, dass die Arbeitsumgebung mit entsprechender Ventilation ausgestattet ist. c) Nase und Mund mit einer entsprechenden Maske schützen.

• Wenn das Stromkabel oder der Stecker beschädigt ist, den Kompressor nicht gebrauchen und das beschädigte Teil bei einem autorisierten Servicezentrum gegen ein Originalteil austauschen lassen.

• Wenn der Kompressor auf einer Fläche oberhalb des Fußbodens aufgestellt wird, muss er festgesetzt werden, damit er während des Betriebs nicht fallen kann.

• Keine Objekte oder Hände durch die Schutzgitter stecken, um Verletzungen und Schäden am Kompressor zu vermeiden.

• Den Kompressor und das Zubehör nicht gegen Personen, Dinge oder Tiere richten, um schwere Schäden zu vermeiden.

• Bei Nichtverwendung des Kompressors immer den Stecker aus der Steckdose ziehen.10

• Sicherstellen, dass immer Pneumatikleitungen für Druckluft verwendet werden, die für einen mit dem Kompressor übereinstimmenden Maximaldruck geeignet sind. Beschädigte Leitungen nicht versuchen zu reparieren. Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können.

• Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungsgefahr! Elektrische Sicherheit Erdungsvorschriften Um den Bediener vor Stromschlägen zu schützen, muss der Kompressor vor Verwendung geerdet sein. Der Kompressor ist mit einem zweipoligen Kabel plus Erdleiter ausgerüstet. Die elektrischen Verbindungen müssen von einem qualifizierten Techniker hergestellt werden. Wir empfehlen, den Kompressor nie zu demontieren und auch keine anderen Verbindungen im Druckwächter herzustellen. Alle Reparaturen dürfen ausschließlich von autorisierten Servicezentren oder anderen qualifizierten Reparaturzentren ausgeführt werden. Vergessen Sie nicht, dass die grüne oder gelbgrüne Ader der Erdleiter ist. Diese grüne Ader darf nie an eine Strom führende Klemme angeschlossen werden. Ehe der Stecker des Netzkabels ersetzt wird, muss sichergestellt sein, dass der Erdleiter angeschlossen ist. Wenden Sie sich bei Zweifeln an einen qualifizierten Elektriker und lassen Sie die Erdung überprüfen. Vermeiden Sie alle Situationen, in denen elektrische Entladungen entstehen können. Wenn das Stromkabel oder Verlängerungskabel beschädigt ist, darf der Kompressor nicht genutzt werden. Die Stromkabel müssen regelmäßig überprüft werden. Verwenden Sie den Kompressor nie in oder in der Nähe von Wasser oder in Umgebungen, wo elektrische Entladungen auftreten können. Stromversorgung

• Der Kompressor ist mit einem Netzkabel mit berührungssicherem Stecker ausgestattet. Dieses kann an jede berührungssichere 230 V~/50 Hz-Steckdose, die durch eine 16A-Sicherung geschützt ist, angeschlossen werden.

• Lange Versorgunbgskabel, Verlängerungen, Kabelrollen usw. verursachen einen Spannungsabfall und können das Anlassen des Motors verhindern. Benutzen Sie Kabel, die länger als 10 m sind. Ferm empfiehlt, einen stattdessen längeren Luftschlauch zu benutzen.

• Bei Temperaturen unter 0°C kann es schwieriger sein, den Motor anzulassen.

Nur für den Heimgebrauch. Anschluss des Geräts an eine Steckdose. Fig A

• Öffnen Sie die schwarze Abdeckung und nehmen Sie das Stromkabel (4), den Luftschlauch (5) und das benötigte Zubehör aus dem Aufbewahrungsfach (1).

• Achten Sie darauf, dass der Ein-/Ausschalter (3) in der Position ‘O’ (ausgeschaltet) steht.

• Stecken Sie das Stromkabel (4) in eine Steckdose.11

Stellen Sie vor der Verwendung der Maschine sicher, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Lange Versorgungskabel, Verlängerungen, Kabeltrommeln usw. verursachen einen Rückgang der Spannung und können den Motoranlauf behindern. Das Gerät vibriert während des Betriebs. Stellen Sie es daher während des Betriebs immer auf seine Gummifüße. Ein-/Ausschalter (3) Fig A

• Stellen Sie den Ein-/Ausschalter (3) in die Position ‘I’, um das Gerät einzuschalten.

• Stellen Sie den Ein-/Ausschalter (3) in die Position ‘O’ , um das Gerät auszuschalten. Das Gerät ist nicht für den Dauerbetrieb ausgelegt. Um die Überhitzung des Motors zu vermeiden, darf das Gerät nur wie folgt verwendet werden: Innerhalb eines Zeitraums von 10 Minuten darf das Gerät nur für 15% dieses Zeitraums, also für 1,5 Minuten betrieben werden. Während des restlichen Zeitraums (8,5 Minuten) muss das Gerät wieder abkühlen. Anschließen der Luftpistole (6) Fig A + B

• Stecken Sie den Anschluss (6e) der Luftpistole (6) in die Schnellkupplung (5a) am Luftschlauch. Beim Hineinschieben rastet der Anschluss ein, um die Luftpistole zu sichern. Trennen der Luftpistole (6) Fig A + B

• Ziehen Sie an der Hülse der Schnellkupplung und nehmen Sie das Werkzeug ab. Halten Sie die Schnellkupplung beim Lösen gut fest, um sich vor Verletzungen durch den sich lösenden Schlauch zu schützen. Verwendung der Luftpistole als Ausblaspistole Fig A + B + C Auf diese Weise kann die Luftpistole zum Einblasen von Luft für verschiedene Reinigungszwecke sowie für schwer erreichbare Stellen verwendet werden. Der Auslöser (6f) an der Pistole ermöglicht die exakte Dosierung des Luftvolumens.

• Schrauben Sie den Schlauch (6c) von der Luftpistole (6) ab.

• Ersetzen Sie ihn durch die Verlängerungsdüse (7). Verwendung der Luftpistole zum Aufblasen von Autoreifen Fig A + B Auf diese Weise kann die Luftpistole zum Aufpumpen von Reifen, Luftbetten usw verwendet werden.

• Falls der Schlauch (6c) noch nicht montiert ist, schrauben Sie ihn an die Luftpistole (6).

• Verbinden Sie die Luftkupplung (6d) direkt mit einem Luftventil des Gegenstands, der aufgeblasen werden soll. Anschließen: Drücken Sie die Klemme am Schlauch zusammen und schieben Sie den Schlauch über das Ventil des aufzublasenden Gegenstands.

• Überprüfen Sie zuerst den Druck des aufzublasenden Gegenstands:

• Lesen Sie den Druck vom Manometer ab (6b):

• Zu hoher Druck: Drücken Sie auf den Knopf auf der linken Seite, um Luft abzulassen (6a).

• Zu niedriger Druck: Drücken Sie auf den Ein-/Ausschalter, um das Objekt bis zum gewünschten Druck zu füllen (6f).

• Überprüfen Sie den Druck, indem Sie den Ein-/Ausschalter loslassen und den Wert vom Manometer ablesen.

• Koppeln Sie die Reifenfüllpistole wieder ab. Durchschnittliche Druckwerte Objekt Druck (psi) Druck (bar) Fußball 13 0.8 Basketball 9 0.6 Volleyball 5 0.3 Rasentraktorreifen 20 1.3 Fahrradreifen 75 512

Der korrekte Reifendruck für Kraftfahrzeuge ist der entsprechenden Wartungsanleitung zu entnehmen. Das Manometer ist nicht kalibriert! Überprüfen Sie nach dem Aufpumpen von Reifen immer mit einem geeichten Gerät den Reifendruck, beispielsweise an einer Tankstelle. Verletzungsgefahr! Pumpen Sie Gegenstände nicht auf mehr als den vorgegebenen Druck auf. Sie könnten platzen und Verletzungen und/oder Sachschäden verursachen. Verwendung des Adapters zum Aufblasen anderer Gegenstände Fig A + B Die Luftpistole ist mit mehreren Adaptertypen zum Aufblasen verschiedener Gegenstände ausgestattet. Diese Adapter können direkt mit der Luftkupplung (6d) verbunden werden. Zum Anschließen drücken Sie die Klemme an der Kupplung (6d) zusammen und bringen Sie den Adapter an, den Sie verwenden möchten.

Der Ventiladapter (8) erleichtert das Aufblasen von Fahrradreifen. Und er eignet sich gut für ‘Sclaverand’-Ventile, Rennradventile und ‘Dunlop’-Universalventile. Schieben Sie den Adapter auf das Ventil und blasen Sie den Gegenstand wie oben beschrieben auf.

Der Universaladapter (9) erleichtert das Aufblasen von Luftmatratzen, Schwimmreifen usw. Schieben Sie den Adapter auf das Ventil und blasen Sie den Gegenstand wie oben beschrieben auf.

Die Ballnadel (10) kann verwendet werden, um Bälle aufzublasen. Drücken Sie die Nadel in ein Ballventil und blasen Sie den Ball wie oben beschrieben auf.

Vergewissern Sie sich, dass der Netzstecker gezogen ist, während Sie Wartungsarbeiten am Motor ausführen. Die Geräte wurden für Langzeitbetrieb bei minimaler Wartung konstruiert. Ihr nachhaltig zufriedenstellender Betrieb hängt von der richtigen Gerätepflege und von regelmäßiger Reinigung ab. Vor dem Ausführen von Handlungen am Kompressor muss Folgendes sichergestellt sein:

• Der Schaltknopf (3) ist jetzt in der Position “0”, und der Netzstecker wird aus der Steckdose gezogen. Störungen Sollte die Maschine nicht korrekt funktionieren, finden Sie nachstehend einige mögliche Ursachen sowie die jeweiligen Lösungen: Kompressor startet nicht Wenn der Kompressor sich nicht einfach anlassen lässt, Folgendes überprüfen:

• Stimmt die Spannung im Netz mit der auf dem Typenschild angegebenen Spannung überein.

• Wurden keine Verlängerungskabel mit falschem Querschnitt oder falscher Länge verwendet?

• Ist die Arbeitsumgebung nicht zu kalt (unter 0 °C)?

• Funktioniert die Stromversorgung (Stecker richtig angeschlossen)? Lassen Sie Ihre Maschine nur von einem qualifizierten Fachmann oder einer qualifizierten Reparaturwerkstatt warten und reparieren. Reinigung Reinigen Sie das Gerätegehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jeder Benutzung. Halten Sie die Belüftungsschlitze frei von Staub und Schmutz. Lässt sich der Schmutz so nicht entfernen, verwenden Sie ein weiches, mit Seifenwasser befeuchtetes Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel können die Kunststoffteile beschädigen.13

Fehler Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. UMWELT Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. GARANTIE Die Garantiebedingungen finden Sie auf der lose beigefügten Garantiekarte.
