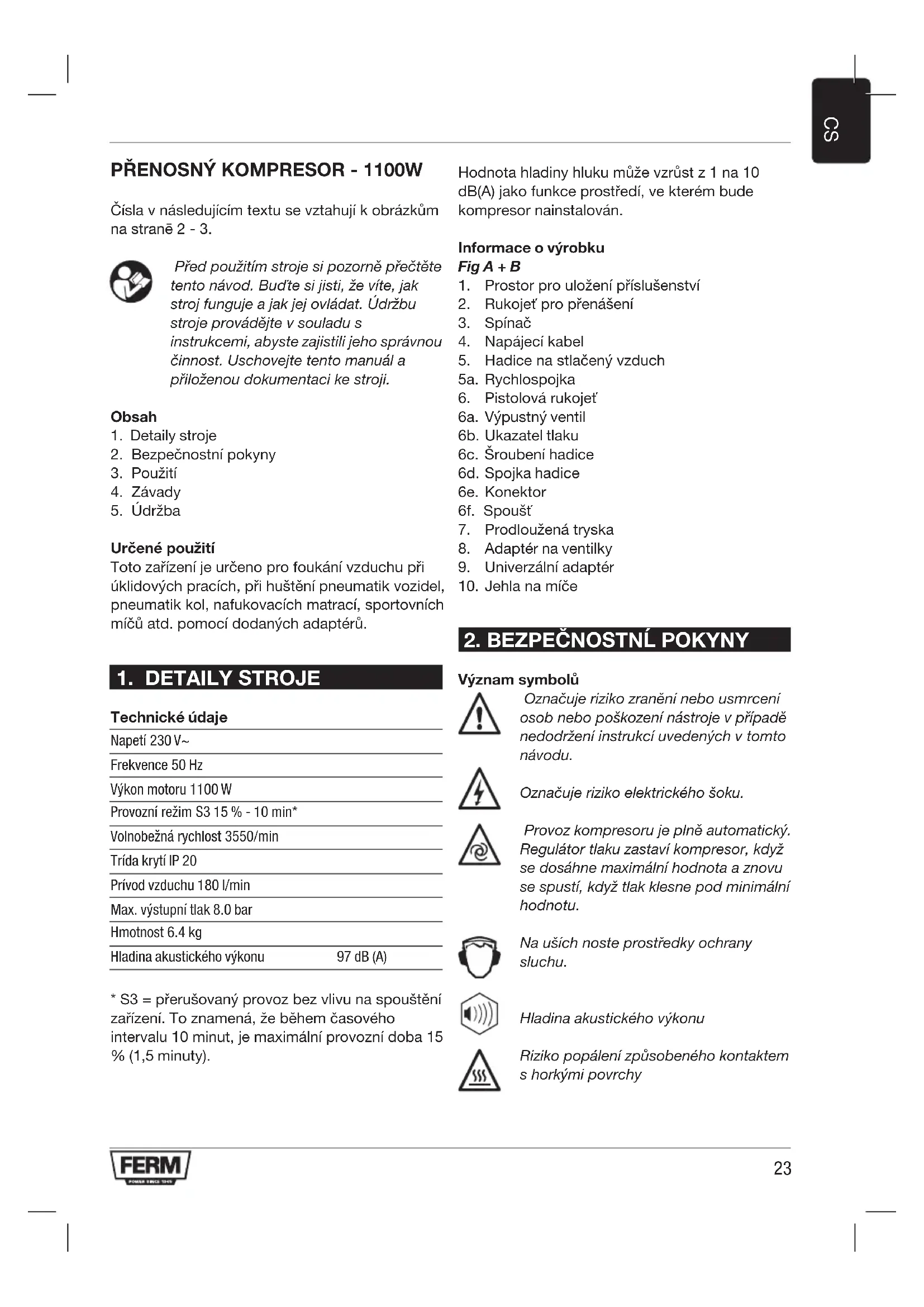

NÁVOD K OBSLUZE CRM1049 Ferm

Čísla v následujícím textu se vztahují k obrázkům na stranē 2 - 3. Před použitím stroje si pozorně přečtěte tento návod. Buďte si jisti, že víte, jak stroj funguje a jak jej ovládat. Údržbu stroje provádějte v souladu s instrukcemi, abyste zajistili jeho správnou činnost. Uschovejte tento manuál a přiloženou dokumentaci ke stroji. Obsah

2. Bezpečnostní pokyny

Určené použití Toto zařízení je určeno pro foukání vzduchu při úklidových pracích, při huštění pneumatik vozidel, pneumatik kol, nafukovacích matrací, sportovních míčů atd. pomocí dodaných adaptérů.

Technické údaje Napetí 230 V~ Frekvence 50 Hz Výkon motoru 1100 W Provozní režim S3 15 % - 10 min* Volnobežná rychlost 3550/min Trída krytí IP 20 Prívod vzduchu 180 l/min Max. výstupní tlak 8.0 bar Hmotnost 6.4 kg Hladina akustického výkonu 97 dB (A)

• S3 = přerušovaný provoz bez vlivu na spouštění zařízení. To znamená, že během časového intervalu 10 minut, je maximální provozní doba 15 % (1,5 minuty). Hodnota hladiny hluku může vzrůst z 1 na 10 dB(A) jako funkce prostředí, ve kterém bude kompresor nainstalován. Informace o výrobku Fig A + B

1. Prostor pro uložení příslušenství

2. Rukojeť pro přenášení

7. Prodloužená tryska

8. Adaptér na ventilky

9. Univerzální adaptér

Význam symbolů Označuje riziko zranění nebo usmrcení osob nebo poškození nástroje v případě nedodržení instrukcí uvedených v tomto návodu. Označuje riziko elektrického šoku. Provoz kompresoru je plně automatický. Regulátor tlaku zastaví kompresor, když se dosáhne maximální hodnota a znovu se spustí, když tlak klesne pod minimální hodnotu. Na uších noste prostředky ochrany sluchu. Hladina akustického výkonu Riziko popálení způsobeného kontaktem s horkými povrchy24

Pouze pro použití uvnitř budov! Speciální bezpečnostní pokyny

• Výstraha! Kompresor se smí používat výhradně jen ve vhodných místnostech (s dobrým větráním a s teplotou místnosti v rozsahu od 0°C do +40°C).

• Je zakázané vrtat nebo svářet díry anebo úmyslně deformovat nádrž stlačeného vzduchu.

• Na kompresoru neprovádějte žádné zásahy, než vytáhněte zástrčku ze zásuvky.

• Na kompresor nesměřujte proud vody nebo hořlavé kapaliny.

• Do blízkosti kompresoru nedávejte hořlavé předměty.

• Regulátor tlaku (3) během klidového času přepněte do polohy „0“ (vypnuto).

• Proud vzduchu nemiřte proti lidem nebo zvířatům.

• Poznámka: některé části kompresoru jako je hlava nebo trubky mohou dosáhnout vysokých teplot. Těchto částí se nedotýkejte, abyste se nepopálil/a.

• Kompresor přepravujte po zvednutí nebo použitím speciálním úchytek a rukojetí.

• V provozní oblasti stroje se nesmí nacházet děti a zvířata.

• Pokud kompresor používáte k stříkání barev: a) Nepracujte v uzavřených místnostech nebo v blízkosti otevřeného ohně. b) Zabezpečte, aby pracoviště mělo dostatečnou ventilaci. c) Nos a ústa si chraňte na to určenou maskou.

• Kompresor nepoužívejte, pokud je poškozen elektrický kabel nebo zástrčka. Požádejte autorizovaný servis o výměnu za originální náhradní díly.

• Pokud je kompresor umístěn na povrch vyšší než podlaha, musí být zabezpečen před spadnutím během provozu.

• Do ochranného krytu nevkládejte ruce ani žádné předměty, abyste se vyhnul/a zranění a poškození kompresoru.

• Kompresor nepoužívejte jako tupý nástroj proti osobám, předmětům nebo zvířatům, abyste nezpůsobil/a vážnou škodu.

• Pokud kompresor nebudete dál používat, vždy vytáhněte zástrčku ze zásuvky.

• Vždy se přesvědčte, že na stlačený vzduch se používají pneumatické hadice s maximálním tlakem přizpůsobeným kompresoru. Když jsou tyto hadice poškozené, nepokoušejte se je opravovat. Bezpečnostní pokyny pro práci se stlačeným vzduchem a vyfukovacími pistolemi

• Čerpadlo kompresoru a vedení dosahují při provozu vysokých teplot. Kontakt s nimi vede k popálení.

• Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.

• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.

• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění.

• Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění! Elektrická bezpečnost Pokyny k uzemnění Tento kompresor musí být během použití uzemněný, aby byla obsluha chráněna proti elektrickému šoku. Kompresor je vybaven dvoužilovým kabelem plus uzemněním. Elektrickou přípojku musí udělat kvalifikovaný elektrikář. Doporučujeme kompresor nikdy nerozebírat ani neprovádět jiná zapojení regulátora tlaku. Opravy by měly provádět autorizované servisy nebo jiná kvalifikovaná střediska. Nezapomeňte, že uzemňovací kabel je zelený nebo žluto-zelený. Tento zelený kabel nikdy nezapájejte do koncovky pod proudem. Před výměnou napájecí zástrčky se přesvědčte, že je zapojený uzemňovací kabel. Pokud máte pochybnosti, zavolejte kvalifikovaného elektrikáře a nechejte si uzemnění zkontrolovat.25

Pouze pro domácí použití Připojení zařízení k elektrické zásuvce. Fig A

• Otevřete černý kryt a vyjměte z úložného prostoru (1) napájecí kabel (4), hadici na stlačený vzduch (5) a požadované příslušenství.

• Ujistěte se, zda je spínač zapnuto/vypnuto (3) v poloze „O“ (vypnuto).

• Připojte napájecí kabel (4) k elektrické zásuvce. Před použitím tohoto zařízení se ujistěte, zda se napájecí napětí sítě shoduje s parametry uvedenými na štítku s technickými údaji. Dlouhé napájecí kabely, prodloužení, cívky s kabely atd., způsobují pokles napájecího napětí a mohou bránit spuštění motoru kompresoru. Toto zařízení během provozu vibruje. Během provozu postavte kompresor vždy na gumové patky. Spínač zapnuto/vypnuto (3) Fig A

• Chcete-li toto zařízení spustit, nastavte spínač zapnuto/vypnuto (3) do polohy „I“.

• Chcete-li toto zařízení vypnout, nastavte spínač zapnuto/vypnuto (3) do polohy „O“. Toto zařízení není určeno pro nepřetržitý provoz. Používejte toto zařízení pouze následujícím způsobem, abyste zabránili přehřívání motoru: Během 10 minut provozu může být toto zařízení používáno pouze 15 % tohoto časového intervalu, což je 1,5 minuty. Během zbývající doby tohoto intervalu (8,5 minuty) musí toto zařízení znovu vychladnout. Připojení pistolové rukojeti (6) Fig A + B

• Zasuňte konektor (6e) pistolové rukojeti (6) do rychlospojky (5a) na hadici se stlačeným vzduchem. Při natlačení konektoru do rychlospojky dojde ke kliknutí, které upozorní na řádné zajištění pistolové rukojeti. Odpojení pistolové rukojeti (6) Fig A + B

• Stáhněte objímku na rychlospojce směrem dozadu a sejměte pistolovou rukojeť z hadice. Při uvolňování rychlospojky se ujistěte, zda vždy držíte tuto spojku, abyste se chránili před zraněním způsobeným odskakující hadicí. Použití pistolové rukojeti pro čištění stlačeným vzduchem Fig A + B + C Tímto způsobem může být pistolová rukojeť použita pro foukání vzduchu při různém čištění a pro přístup na těžko dosažitelná místa. Spoušť (6f) na pistolové rukojeti umožňuje přesné dávkování množství stlačeného vzduchu.

• Vyšroubujte hadici (6c) z pistolové rukojeti (6)

• Nahraďte ji prodlouženou tryskou (7). Použití pistolové rukojeti pro huštění pneumatik vozidel Fig A + B Tímto způsobem může být pistolová rukojeť použita pro huštění pneumatik, nafukovacích matrací atd.

• Není-li na pistolové rukojeti našroubována hadice (6c), našroubujte ji na pistolovou rukojeť (6).

• Připojte spojku (6d) přímo na ventilek předmětu, který chcete nahustit. Připojení: stiskněte páčku na hadici a natlačte ji na ventilek předmětu, který chcete nahustit.

• Nejdříve zkontrolujte tlak v předmětu, který chcete nahustit:

• Na tlakoměre si přečtěte tlak (6b):

• Tlak je příliš vysoký: stiskněte tlačítko na levé straně abyste vypustili vzduch (6a).

• Tlak je příliš nízký: stiskněte spoušť a objekt nafoukejte do požadovaného tlaku (6f).

• Uvolněním spouště zkontrolujte tlak na tlakoměre.

• Odpojte nafukovací pistoli na pneumatiky.26

Průměrný tlak Objekt Tlak (psiI) Tlak (bar) Fotbalová lopta 13 0.8 Basketbalová lopta 9 0.6 Volejbalová lopta 5 0.3 Pneumatika na traktor na kosení trávy

Cyklistická pneumatika

Pro správný tlak v pneumatikách vašeho auta zkontrolujte servisní manuál k vašemu autu. Ukazatel tlaku není kalibrován! Po nahuštění pneumatiky vždy zkontrolujte tlak vzduchu v pneumatice pomocí kalibrovaného ukazatele tlaku, například na benzínové stanici. Riziko zranění! Neprovádějte huštění žádných výrobků na vyšší než maximálně povolený tlak. Mohlo by dojít k jejich prasknutí, k způsobení zranění nebo k různým poškozením. Použití adaptérů pro huštění jiných položek Fig A + B Tato pistolová rukojeť je dodávána s několika typy adaptérů pro huštění různých předmětů. Tyto adaptéry mohou být připojeny přímo na spojku (6d). Chcete-li provést připojení, stiskněte páčku na spojce (6d) a připojte adaptér, který chcete použít.

8. Adaptér na ventilky

Adaptér na ventilky (8) umožňuje snadné huštění pneumatik kol. Dobře pracuje také s ventilky typu „Sclaverand“, speciálními ventilky a univerzálními ventilky „Dunlop“. Natlačte adaptér na ventilek a proveďte nahuštění podle výše uvedeného postupu.

9. Univerzální adaptér

Univerzální adaptér (9) umožňuje snadné nafukování vzduchových matrací, plaveckých pomůcek atd. Zatlačte adaptér na ventil a proveďte nafouknutí podle výše uvedeného postupu.

Jehla na míče (10) může být použita pro huštění míčů. Zatlačte jehlu do ventilku míče a proveďte nahuštění míče podle výše uvedeného postupu.

Provoz kompresoru je plně automatický. Regulátor tlaku zastaví kompresor, když se dosáhne maximální hodnota a znovu se spustí, když tlak klesne pod minimální hodnotu Nářadí firmy je konstruováno tak, že dokáže fungovat dlouho při minimálních nárocích na údržbu. Aby fungovalo stále dobře, je třeba mu věnovat příslušnou péči a pravidelně je čistit.Před jakýmkoli zásahem do kompresoru se přesvědčte, že:

• Tlačítko spínače (3) je v poloze “0” a zástrčka napájecího kabelu je odpojena od síťové zásuvky. Závady Pokud stroj nefunguje správne, níže je uvedeno nekolik možných prícin a príslušná rešení. Kompresor se nespustí

• Pokud se kompresor těžko startuje, zkontrolujte:

• zda napětí sítě odpovídá napětí uvedenému na typovém štítku.

• zda použité elektrické prodlužovací kabely mají správné jádro a délku

• zda provozní prostředí není příliš chladné (pod 0°C).

• zda není přerušena dodávka elektrické energie (zástrčka je řádně zapojena). Opravy prístroju muže provádet pouze kvalifikovaný opravár nebo servisní stredisko. Čištění Pravidelně, nejlépe po každém použití, čistěte měkkou tkaninou kryt nářadí. Zvláště dbejte, aby se ve větracích otvorech nehromadil prach a nečistoty. Pokud nečistoty příliš lpí, použijte měkkou tkaninu smočenou v mýdlové vodě. Rozpouštědla, jako je benzin, alkohol, čpavková27

voda apod., nikdy nepoužívejte; mohla by naleptat plastové díly. Závady Vznikne-li závada na některé součástce, například vlivem opotřebení, kontaktujte prosím servisní adresu uvedenou na záruční kartě. Na zadní straně návodu naleznete schematický nákres, které součástky lze objednat.

Přístroj je dodáván v odolném balení, které zabraňuje jeho poškození během přepravy. Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek. Vadný a nebo vyhozený elektrický či elektronický přístroj musí být dodán na příslušné recyklační míst. ZÁRUKA Záruční podmínky najdete v záručním listu za tímto návodem k použití.
