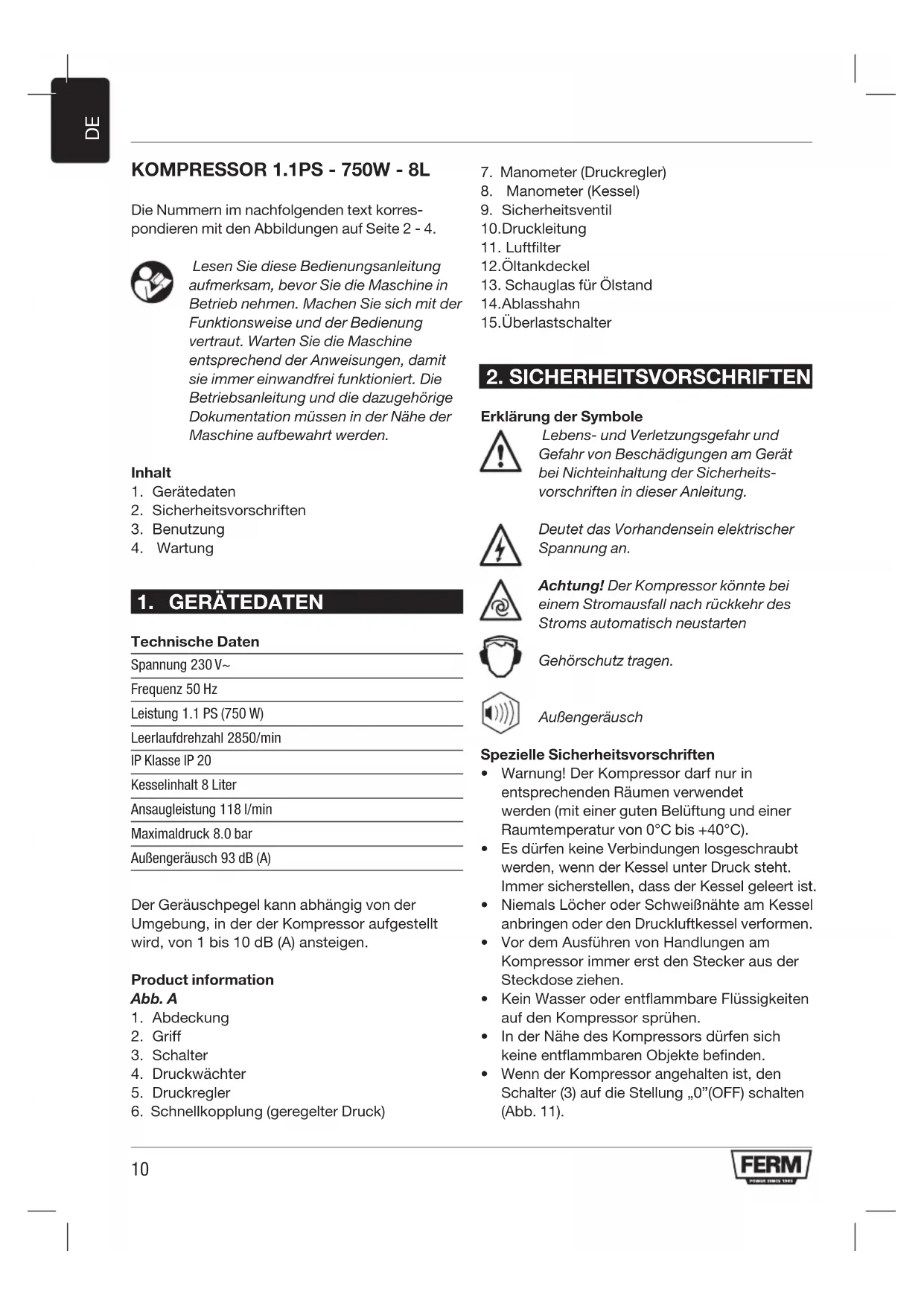

BEDIENUNGSANLEITUNG CRM1044 Ferm

Die Nummern im nachfolgenden text korrespondieren mit den Abbildungen auf Seite 2 - 4.

Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betriebnehmen. Machen Sie sich mit der Funktionseise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Höhe der Maschine aufbewahrt werden.

Inhalt

1. Geratedaten
2. Sicherheitsvorschriften
3. Benutzung
4. Wartung

1. GERÄTEDATEN

Technische Daten

Spannung 230V

Frequenz 50 Hz

Leistung 1.1 PS (750 W)

Leerlaufdrehzahl 2850/min

IP Klasse IP 20

Kesselinhalt 8 Liter

Ansaugleistung 118 l/min

Maximaldruck 8.0 bar

AuBengeräusch 93 dB (A)

Der Gerauschpegel kann abhängig von der Umgebung, in der der Kompressor aufgestellt wird, von 1 bis 10 dB (A) ansteigen.

Product information

Abb. A

1. Abdeckung
2. Griff
3. Schalter
4. Druckwächter
5. Druckregler

6. Schnellkopplung (geregelter Druck)

7. Manometer (Druckregler)

8. Manometer (Kessel)
9. Sicherheitsventil
   10.Druckleitung
10. Luftfilter
    12.Öltankdeckel
11. Schauglas für Ölstand
    14.Ablasshahn
12. Überlastschalter

2. SICHERHEITSVORSCHRIFTEN

Erklärung der Symbole

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheitsvorschriften in dieser Anleitung.

Deutet das Vorhandensein elektrischer Spannung an.

Achtung! Der Kompressor konnte bei einem Stromausfall nach ruckkehr des Stroms automatisch neustarten

Gehorschutz tragen.

AuBengerausch

Spezielle Sicherheitsvorschriften

• Warning! Der Kompressor darf nur in entsprechenden Räumen verwendet werden (mit einer gute Belüftung und einer Raumtemperatur von 0^ bis +40^ ).
• Es dürfen keine Verbindungen losgeschraubt werden, wenn der Kessel unter Druck stehen. Immer sicherstellen, dass der Kessel geleert ist.
• Niemals Löcher oder Schweßnähte am Kessel anbringen oder den Druckluftkessel verformen.
• Vor dem Ausführren von Handlungen am Kompressor immer erst den Stecker aus der Steckdoseziehen.
• Kein Wasser oder entflammbare Flüssigkeiten auf den Kompressor sprehen.
• In der Höhe des Kompressors dürfen sich keine entflammbaren Objekte befinden.

• Wenn der Kompressor angehalten ist, den Schalter (3) auf die Stellung „0"(OFF) schalten (Abb. 11).

• Den Luftstrahl nicht auf Personen oder Tiere richten (Abb. 20).

• Den Kompressor nicht transportieren, wenn der Kessel unter Druck liegt.
  Vorsicht: Einige Kompressorteile, wie z. B. der Kopf und die Leitungen, können hohe Temperaturen erreichen. Um Brandwunden zu vermeiden, diese Teile nicht berühren (Abb. 12 und 13).
• Zum Transport des Kompressors das Gerät anheiten oder die speziellen Transportgriffe verwenden (Abb. 5 und 6).
• Kinder und Tiere welt vom Funktionsbereich des Geräts entfernt halten.
• Wenn Sie den Kompressor für Anstricharbeiten verwenden:

a) Nicht in geschlossenen Umgebungen oder in der Nähe von offenem Feuer arbeiten.
b) Sicherstellen, dass die Arbeitsumgebung mit entsprechender Ventilation ausgestellt ist.
c) Nase und Mund mit einer entsprechenden Maske schützen (Abb. 21).
- Wenn das Stromkabel oder der Stecker beschädigt ist, den Kompressor nicht gebrauchen und das beschädigte Teil bei einem autorisierten Servicezentrum gegen ein Originalteil austauschen halten.
- Wenn der Kompressor auf einer Fläche oberhalb des Fußbodens aufgestellt wird, muss er festgesetzt werden, damit er während des Betriebs nicht fallen kann.
- Keine Objekte oder Fälle durch die Schutzgitter stecken, um Verletzungen und Schäden am Kompressor zu vermeiden.
- Den Kompressor und das Zubehör nicht gegen Personen, Dinge oder Tiere richten, um schwere Schäden zu vermeiden.
- Bei Nichtverwendung des Kompressors immer den Stecker aus der Steckdoseziehen.
- Sicherstellen, dass immer Pneumatikleitungen für Druckluft verwendet werden, die für einen mit dem Kompressor übereinstimmenden Maximaldruck geeignet sind. Beschädigte Leitungen nicht versuchen zu reparieren.

Elektrische Sicherheit

Erdungsvorschriften

Um den Bediener vor Stromschlagen zu schützen, muss der Kompressor vor Verwendung geerdet sein. Der Kompressor ist mit einem zweipoligen

Kabel plus Erdleiter ausgerüstet.

Die elektrischen Verbindungen müssen von einem qualifizierten Techniker hergestellt werden. Wir empfehlen, den Kompressor nie zu demontieren und auch keine anderen Verbindungen im Druckwächter herzustellen.

Alle Reparaturen dürfen ausschließlich von autorisierten Servicezentren oder anderen qualifizierten Reparaturzentren ausgeführrt werden.

Vergessen Sie nicht, dass die grüne oder gelbgrüne Ader der Erdleiter ist. Diese grüne Aderarfni an eine Strom fuhrende Klemme angeschlossen werden.

Ehe der Stecker des Netzkabels ersetzt wird, muss sichergestellt sein, dass der Erdleiter angeschlossen ist. Wenden Sie sich bei Zweifeln an einen qualifizierten Elektriker und halten Sie die Erdung überprüfen.

Vermeiden Sie alle Situationen, in denen elektrische Entladungen entstehen können. Wenn das Stromkabel oder Verlängerungskabel beschädigt ist, damit der Kompressor nicht genutzt werden. Die Stromkabel mussen regelmäßiger überprüft werden. Verwenden Sie den Kompressorie in oder in der Höhe von Wasser oder in Umgebungen, wo elektrische Entladungen auftreten können.

Stromversorgung

• Der Kompressor ist mit einem Netzkabel mit berührungssicherem Stecker ausgestattet. Dieses kann an jeder berührungssichere 230V / 50Hz -Steckdose, die durch eine 16 A-Sicherung geschützt ist, angeschlossen werden.
• Der Motor ist mit einem Überlastschalter (15) ausgestellt. Wenn der Kompressor überlastet wird, schaltet der Überlastschalter den Motor automatisch aus, um den Kompressor vor Überhitzung zu schützen. Wenn der Überlastschalter ausgelöst wird, schalten Sie den Kompressor mit dem An-/Ausschalter (3) aus und warten, bis er sich abgehühlt hat. Dann drücken Sie den Überlastschalter (15) und halten den Kompressor erneut an.
• Lange Versorgunbgskabel, Verländerungen,

Kabelrolten usw. verursachen einen Spannungsabfall und konnen das Anlassen des Motors verhindern. Benutzen Sie Kabel, die länger als 10m sind. Ferm empfehl't, einen stattdessen längeren Luftschlauch zu benutzen.

• Bei Temperaturen unter 0^ kann es schwieriger sein, den Motor anzulassen.

3. BENUTZUNG

Nur für den Heimgebrauch.

Vermerk: Die Informationen in dieser Anleitung dienen dazu, dem Bediener beim Gebrauch und bei der Wartung des Kompressors zu halten. Manche Abbildungen in dieser Anleitung konnen in Einzelheiten von Ihrem Kompressor abweichen.

Aufstellung

Nachdem der Kompressor ausgepackt (Abb. 1) und auf einwandfrei den Zustand sowie Transportschäden überprüft wurde, muss Folgendes ausgeführten werden. Wenn nicht bereits geschehen, bringen Sie die Gummüfe wie in Abb. 2 dargestellt am Gerät an. Stellen Sie den Kompressor an einem ausreichend gelufteten, vor atmosphärischen Einflüssen geschützten Ort auf einem ebenen oder hochstens 10^ abfallenden Untergrund (Abb. 3) auf. Bei einem abfallenden oder glatten Untergrund muss sichergestellt werden, dass der Kompressor sich während des Betriebs nicht von der Stelle bewegen kann. Wenn der Kompressor auf einem Ablagebord oder einem Regalbrett aufgestellt wird, muss diese vorschfrtsgemäß befestigt sein, um zu gewährleisten, dass es nicht herunterfallen kann. Um für eine ausreichende Lüfung und effektive Kühlung zu sorgen, muss der Abstand zwischen Kompressor und Wänden mindestens 100 cm betragen (Abb. 4).

Um eine ausreichende Lüftung und effektive Kühlung zu gewährleisten, muss der Abstand zwischen Kompressor und Wänden mindestens 100 cm betragen (Abb. 4).

Darauf achten, dass der Kompressor vorschrifsgemäß transportiert wird, nicht auf den Kopf drehen und nicht mit Hilfe von Haken oder Seilen haben (Abb. 5 und 6).

Auffüllen des Kompressors mit Öl.

Ihr Kompressor wird mit Öl gefelert, das bereits im Schlepper enthalten ist. Entfernen Sie vor der Anwendung die Transportkappe am Schlepper (12) und ersetzen sie durch die normale Ölkappe (Abb. 7). Achten Sie vor der Anwendung daraufuf, dass der Ölstand ausreichend ist. Das kann am Schauglas für den Ölstand (13)überprüft werden. Wenn der Kompressor horizontal aufgestellt wird, muss der Ölstand bis zur roten Markierung reichen.

Anbringen der Luftfilter.

Nehmen Sie die Transportdeckel ab und ersetzen sie durch die mitgelieferten Luftfilter, bevor Sie den Kompressor benutzen.

Inbetriebnahme

• Überprüfen, ob die Netzspannung mit den elektrischen Daten auf dem Typenschild übereinstimmt (Abb. 10), die zulässige Abweichung beträgt maximal 5% .
• Den auf dem oberen Geräteil angebrachten Hebelschalter (3) in die Stellung „0" schalten, gemäß dem auf dem Gerät montierten Druckwächtertyp (Abb. 11).
• Den Stecker in die Steckdose stecken (Abb. 9) und den Hebelschalter des (3)Druckwächters auf die Stellung „I" schalten, um den Kompressor anzulassen. Der Kompressor Funktioniert vollig automatisch; er wird vom Druckwächter gesteuert, der den Kompressor anhalt, wenn der Druck im Kessel den Höchstwert erreicht, undihn wieder aktiviert, sobald der Druck auf den Mindestwert absinkt. Normalerweise beträgt der Druckunterschied zwischen dem Höchst- und Mindestwert ungebärn 2 bar/29 psi.
• Beispiel: Der Kompressor hört auf zu arbeiten, sobald er 8 bar (116 psi) erreicht, (max. Arbeitsdruck) und wird automatisch wieder gestartet, wenn der Druck im Kessel auf 6 bar (87 psi) abfällt.
• Nach Anschluss des Kompressors an das Stromnetz den Kessel bei Maximaldruck mit Luft fällen und die ordnungsgemäß Funktion des Geräts überprüfen.

Die Baugruppe aus Kopf/Zylinder/Luftleitung kann hohe Temperaturen erreichen, daß beim Arbeiten in der Nähe dieser Teile vorsichtig vorgehen und sie nicht berühren, um Brandwunden zu vermeiden (Abb. 12 und 13).

Regelung des Arbeitsdrucks Abb.14

Es braucht nicht immer der maximale Arbeitsdruck verwendet zu werden, meistens haben Druckluftwerkzeuge einen niedrigeren Druckbedarf. Bei mit einer Druckminderungsvorrichtung ausgestatteten Kompressoren muss der Arbeitsdruck richtig eingestellt werden. Der Arbeitsdruck kann mit Hilfe des Drehknopfs(5) auf dem Druckminderer eingestellt werden.

• Durch Drehen im Uhrzeigersinn wird der Druck erhöht.
• Durch Drehen gegen den Uhrzeigersinn wird der Druck vermindert.

Der Kompressor verfügt über zwei Manometer und eine Anschlussstelle für den Luftschlauch:

• Manometer (7): Mithilfe des Reduktionsventils(5) kann der Druck auf die Auslassöffnung reguliert werden.
  Manometer (8): Kesseldruck

Hinweise zur genauen Einstellung der Druckreglung:

• Drehen Sie den Knopf (5) gegen den Uhrzeigersinn, bis der Druck vollständig abgelassen ist.
  SchlieBen Sie das Luftwerkzeug an, das Sie am Schnellkuppler (6) benutzen möchten.
• Aktivieren Sie die Luft kurz, so dass der Druckmesser (7) den rechten Druckpegel anziegt.
• Drehen Sie den Knopf (5) im Uhrzeigersinn, bis der Druckmesser (7) den Druckpegel anziegt, den Sie benötigen.
  Ihr Luftwerkzeug kann jetzt benutzt werden.

Anmerkung: Wenn kein Luftwerkzeug bei der Einstellung des Drucks angeschlossen wird, konnte es passieren, dass der Druckmesser (7) nicht genau auf den Druckabfall reagiert.

4. WARTUNG

Vergewissern Sie sich, dass der Netzstecker gezogen ist, während Sie Wartungsarbeiten am Motor ausführten.

Die Geräte wurden für Langzeitbetrieb bei minimaler Wartung konstruiert. Ihr nachhaltig zufriedenstellender Betrieb hängt von der richtigen Gerätepflege und von regelmäßiger Reinigung ab. Vor dem Ausführren von Handlungen am Kompressor muss Folgendessichergestellt sein:

• Der Schaltknopf (3) ist jetzt in der Position "0", und der Netzstecker wird aus der Steckdose gezogen.
• Der Lufttank ist vollständig druckentlastet (beige Druckmesser mussen 0 Bar anzeigen).

Störungen

Sollte die Maschine nicht korrekt Funktionieren,\ finden Sie nachstehend einige mögliche Ursachen\ sowie die jeweiligen Lösungen:

Luftverlust

Kann durch eine schlecht schlieBende Verbindung verursacht werden.

• Überprüfen Sie alle Luftanschluss, indem Sie sie mit einer Seite wasserlösung befeuchten (benutzen Sie die Lösung nie in der Höhe von elektrischen Anschlüssen).
• Wenn der Tank leer ist und aufgefüllt wird. Der Benutzer könnte ein säuselndes Gerausch vom Druckschalter horen. Das ist normal und hört auf, bevor der Kompressor einen Druck von 1,5 Bar erreicht.
• Überprüfen Sie, ob das Ventil (14) gut geschlossen ist.

Kompressor startet nicht

Wenn der Kompressor sich nicht einfach anlassen lasst, Folgendes überprüfen:

Stimmt die Spannung im Netz mit der auf dem Typenschild angegebenen Spannung überein (Abb. 10)
- Wurden keine Verlängerungskabel mit falschem Querschnitt oder falscher Länge verwendet?
- Ist die Arbeitsumgebung nicht zu kalt (unter 0^ )?
- Funktioniert die Stromversorgung (Stecker richtig angeschlossen, thermomagnetisch, Sicherungen nicht defekt)?

Kompressor stoppt nicht

Wenn der Kompressor bei Erreichen des Maximal drucks nicht angehalten wird, wird das Sicherheitsventil des Kessels aktiviert. Setzen Sie sich mit dem autorisierten Servicezentrum in ihrer Höhe in Verbindung, um das Gerät reparieren zu halten.

Reinigung

Reinigen Sie das Gerätegehäuse regelmäß mit einem weichen Tuch, vorzugsweise nach jeder Benutzung. Halten Sie die Belüftungsschlitze frei von Staub und Schmutz. Lásst sich der Schmutz so nicht entfern, verwenden Sie ein weiches, mit Seifenwasser befeuchtetes Tuch. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel konnen die Kunststoffeile beschädigen.

Entleeren Sie den Tank.

Das Komprimieren von Luft erzeugt Wasser im Tank. Lassen Sie das Wasser regelmäßig aus dem Tank ab, damit der Tank nicht rostet (Abb. 16):

• Verringern Sie zunachst den Druck im Tank auf etwa 2 Bar, indem Sie ein Luftwerkzeug anschließen und aktivieren.
• Dann drehen Sie das Ablassventil (10) an der unteren Seite des Tanks auf.
• Das Wasser im Tank wird jetzt aus dem Tank auslaufen.

Vorsicht: Wenn sich Druckluft im Inneren befindet, kann das Wasser mit viel Kraft ausgestoßen werden. Empfohlener Druck: max. 1-2 bar.

Reinigen Sie den Luftfilter.

Es wird empfohlen, den Ansaugfilter alle 50 Betriebsstunden zu demontieren und das Filtrerelement durch Ausblasen mit Druckluft zu reinigen (Abb. 15). Wenn der Kompressor in einer sauberen Umgebung betrieben wird, kann das Filtrerelement am besten mindestensomal pro Jahr ausgewechselt werden, bei einer staubigen Arbeitsumgebung ist früfigeres Auswechseln erforderlich.

Öl wechseln/nachfüllen

Der Kompressor wird mit dem synthetischen Öl SAE 10W30 gefeliefert. Das Öl des Pumpensystems sollte innerhalb der ersten 100 Betriebsstunden vollig ersetzt werden.

Den Verschluss des Ablasses (Schauglas)

(13) auf der Abdeckung des Kurbelgehäuses lösen,das Öl restlos ablaufen setzen und den Verschluss wieder anbringen (Abb. 17).
- Öl durch die oberste Öffnung in der Abdeckung des Kurbelgehäuses einfllen (Abb. 8). bis den roten Markierung

Den Ölstand des Pumpensystems jeder Woche überprüfen und wenn erforderlich Öl nachfüllen. Synthesisches Öl hat den Vorteil, dass seine Charakteristiken sich nicht ändern, weder im Sommer noch im Winter.

Das gebrauchte Ölarf nicht in die Kanalisation abgelassen oder in die Umwelt abgegeben werden.

Für den Ölwechsel die Angaben in der folgenden Tabelle befolgen.

Öltyp

Betriebsstunden

Mehrbereichsolen SAE 10W30 100 oder 6 Monaten

Fehler

Solle beispelseweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sichitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausfuhrliche Übersicht über die Teile, die bestellt werden konnen.

UMWELT

Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung bestehtweitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung.

Schadhafte und/oder entsorgte elektrische oder elektronische Geräte,müssen an den darauf vorgesehenen Recycling-Stellen abgegeben werden.

GARANTIE

Die Garantiebedingungen finden Sie auf der lose beigefugten Garantiekarte.
