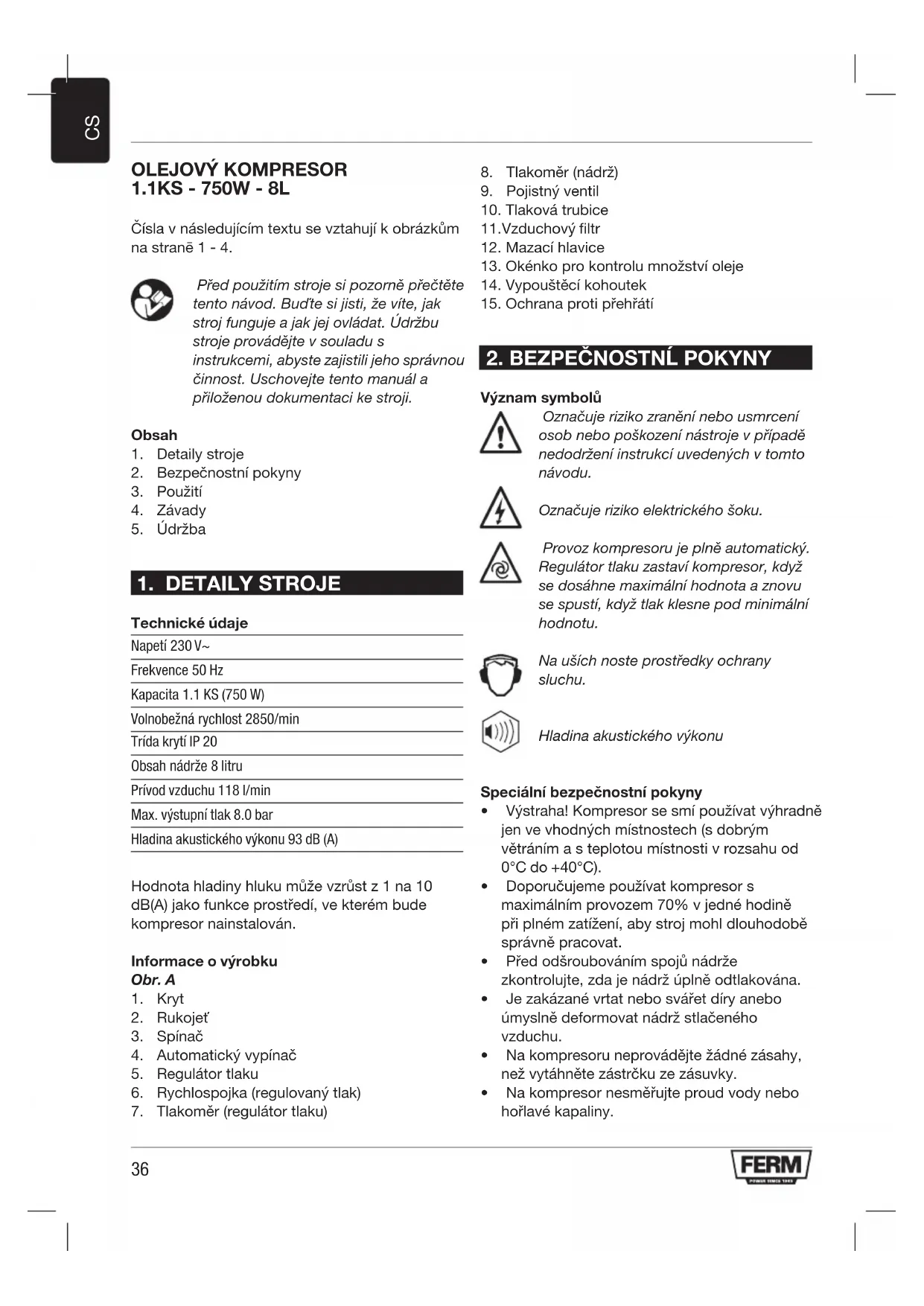

NÁVOD K OBSLUZE CRM1044 Ferm

Císla v následujícím textu se vztahuji k obrázkúm na stranē 1 - 4.

Pred pouzitim stroje si pozorné prectete tento navod. Budte si jisti, ze vite, jak stroj funguje a jak jej ovladat. Udrzbu stroje provadejte v souladus instrukcemi, abyste zajistili jeho spravnou cinnost. Uschovejte tento manual a prilozenou dokumentaci ke stroji.

Obsah

1. Detailystroje
2. BezpečnostníPokyny
3. Použití
4. Závady
5. Udrzba

1. DETAILY STROJE

Technické udaje

Napeti 230V

Frekvence 50 Hz

Kapacita 1.1 KS (750 W)

Volnobezná rychlost 2850/min

Trida kryti IP 20

Hodnota hladiny hluku muze vzrust z 1 na 10 dB(A) jakofunkce prostredi,ve kterem bude kompresor nainstalovan.

Informace o vyrobku

Obr. A

1. Kryt
2. Rukojet
3. Spinač
4. Automatický vypínač
5. Regulátor tlaku
6. Rychlospojka (regulovany tlak)

7. Tlakomer(regulator tlaku)

8. Tlakomér (nádrž)

9. Pojistny ventil
10. Tlaková trubice
    11.Vzduchovy filtr
11. Mazaci hlavice
12. Okenko pro kontrolu množstv oleje
13. Vypoustéčí kohoutek
14. Ochrana proti prehratii

Oznacuje riziko zraneni nebo usmrceni osob nebo poškozeni nastroje v pripadé nedodrženi instrukci uvedenych v tomto navodu.

Oznacujere riziko elektrického šoku.

Provoz kompresoru je piñe automatický. Regulátor tlaku zastavi kompresor, když se dosáhne maximálni hodnota a znovu se spustí, když tlak klesne pod minimálni hodnotu.

Na ušich nods prostředky ochrany sluchu.

Speziární bezpečnostníPokyny

• Vystraha! Kompresor se smí používat vyhradné jeν ve vchodněch mistrnostech (s dobrým větráním a steplotou mistrnosti v rozsahu od 0^ do +40°C).
• Doporuchujeme používat kompresor s maximálím provozem 70% v jeder hodině pri plném zatízení, aby stroj mohl dlouhodobě správně pracovat.
• Pred odśroubovánim spoju nádrze zkontrolujte, zda je nádrž uplné odlakována.
• Je zakázané vrtat nebo svářet diry anebo umyslně deformovat nádrž stlačeneho vzduchu.
• Na kompresoru neprovádejte zhánde zásahy, než vytáhněte zástrčku ze zásuvky.

• Na kompresor nesměřujte proud vody nebo hořlavé kapaliny.

• Do blízkosti komprésumu nedávejte hořlavé prědměty.
  Regulator tlaku (3) beshem klidového casa prepne te do polohy ,0" (vypnuto) (obr. 11).

• Proud vzduchu nemirte proti lidem nebo zvtilatum (obr. 20).
  Kompresor nepřevažejte s natlakovanou nádrží.
• Poznamka: některé cásti kompresoru jako je hlava nebo trubky mohou dosáhnout vysových teplot. Těchto cástí se nedotýkejte, abyste se nepopálil/a (obr. 12-13).
  Kompresor prepravujte po zvednuti nebo pouzitim specialn im uchytek a rukojet (obr. 5-6).
  V provozni oblasti stroje se nesmi nachazet deti a zvirata.
• Pokud kompresor používáte k střikány barev:
  a) Nepracujte v uzavrenych mistrnostech nebo v blizkosti otevreného ohne.
  b) Zabezpečte, aby pracovišť mělo dostatečnou ventilaci.
  c) Nos a usta si chahte na to urcenou maskou (obr. 21).
• Kompresor nepoužívejte,Pokud je poskozen elektrický kabel nebo zástrčka. Požádejte autorizovaný servis o výmenu za originní nahradní díly.
• Pokud je kompresor umistén na povrch vysshni než podlaha, musí byt zabezpečen prěd spadnutim během provozu.
• Do ochrannesho krytu nevkládeje tereuce ani zadné prédméty, abyste se vyhnul/a zraněni a poskození kompresoru.
• Kompresor nepoužívejte jako tupý nastroj proti osobám, predmětům nebo zvīratům, abyste nezpůsobil/a váznou škodu.
• Pokud kompresor nebudete dal používat, vždy vytáhněte zástrčku ze zásuvky.
  Vždy se prěsvěděte, ze na stlačený vzduch se použivaji pneumaticke hadice s maximálím tlakem prižpúsoběnám kompresoru. Když jsou tyto hadice poškozené, nepokoušejte se je opravovat.

Elektrická bezpečnost

Pokyny k uzemněni

Tento kompresor musi byt bēhem použiti uzemněny, aby byla obsluha chráněna proti elektrickému šoku. Kompresor je vybaven dvoužilovým kabelem plus uzemněním. Elektrickou prípojku musi udělat kvalifikovaný elektrikář. Doporučujeme kompresor nikdy nerozebirat ani neprovádet jiná zapojeni regulatóra tlaku. Opravy by měly povádet autorizované servisy nebo jiná kvalifikovaná střediska.

Nezapamente, ze uzemnovaci kabel je zeleny nebozluto-zeleny. Tento zeleny kabel nikdy nezapajejte do koncovky pod proudem.

Pred vyménou napajeci zastrcky se prsvedcte, ze je zapojeny uzemnovaci kabel. Pokud mate pochybnosti, zavolejte kvalifikovaného elektráráe a nechejte si uzeměni zkontrolovat.

Kompresor se dodáva se syntetickým olejem „SAE 10W30". Doporcujé se olej cerpacího systému uplne vymenit behem prvnich 100 provoznich hodin.

• Odsroubujte vypousteci zatku (meridlo) na viku jimky, nechejte vytcy olej a zastrku naśroubujte zpátky (obr. 17).
• Olej doplnte pres horní diru na viku jímky (obr. 18), dokud se nedosáhne hladina uvedena na meridle (obr. 8).

Hladinu oleje cerpacho systému kontrolujte každý tyden a v pripe de potreby olej doplnte. Syntetický olej ma vyhodu, ze neztrácí svoje vastnosti ani v lěte ani v zime.

Olej nesmite vylit do kanalizace nebo do zivotniho prostredi.

Typ oleje Provozní hodiny

Vicestupnového oleje SAE 10W30 100 nebo 12 mesićch

3.POUZITL

Pouze pro domáci použiti

Poznamka: Informace, jenž naleznete v totom námově, byly napsány, aby pomohly obsluze pri použitá a udřžbě kompresoru. Některé ilustrace v totom námově zobrazuju détally, které se mohou lišit od vašeho kompresoru.

Instalace

Po vyjmuti kompresoru z obalu (obr. 1) a
zkontrolovani, zda je v bezchybném stavu, a po
zjištěné, ze během prépravy nedoslo k Žádnému
poskození, je třeba provest následujíci kroky.
Pokud jestě uchycena kolečka a gumové nožicky,
uchytte je podlePokynů uvedenyích na obr.
2. Kompresor umistěte na rovný povrch nebo
povrch s maximálím sklonem 10^ (obr. 3), v
dobře větraně mistemosti, kde bude chráněn prěd
povětrnostními vlivy a nebude v explozivním
prostřédí. Pokud je povrch nakloněné a hladký,
présvěděcte se. Pokud je kompresor umistěn na
desce nebo plošné skříné, rádně ho zabezepeće,
aby nemohl spadnout. Kvúli správné ventilaci a
ucinnému chlazení je důlezité, aby kompresor byl
umistěn nejmídě 100 cm od zdi (obr. 4).

Zabzepeche,aby kompresor byl prevazen v spravné poloze,neotacejte jej vzhuru nohama a nezvedejte jej pomoci haku nebo lan (obr.5-6).

Doplnováni oleje do kompresoru.

Váš kompresor je dodáván s olejem, který je jiz naplěn ve skřini kompresoru.

Prid pouzitim sejmete ze skrince kompresoru (12)
prepravni krytku a nahradte ji spravnou krytkou
pro plnici otvor (obr. 7).

Prid pouzitim zkontrolujte, zda je v kompresoru dostatečné množstvi oleje. Pri totro ukonu používejte okěnko pro kontrolu množstvi oleje (13). Je-li kompresor postaven vevodorovné poloze, hladina oleje by měla dosahovat po Červenou značku.

Před použitím kompresoru sejměte prepravná zátky a nahradte je dodanými vzduchovými filtry.

Dulezite! Pred uvedevim do provozu
Nadrž kompresora je od výroby naplěna olejem.
Na olejovém veku je kvūli ochraně proti uniku
během prepravy nalepena vodotěsná nálepka.
Dulezite! Nálepu odstrante pred spustěním
kompresoru. Malý otvor v olejovém veku je nutné
pro správnou ventilaci nadrže. Odmerka ve
spodní cásti jímky indikuje hladinu oleje: měla by
být na urovni Červétečky (obr. 7 a 8).

Spoustěné

• Zkontrolujte, zda napěti ve vaši siti odpovída hodnotě uvedené na elektrickém typovém štītku prístroje (obr. 10), povolená tolerance je 5%.
• Stiskněte vypínač umistěné na horní straně do polohy „0“ podle typu regulátoru tlaku upevněného na pristroji (obr. 11).
• Zástrčku vložte do zásuvky (obr. 9) a spustte kompresor tím, ze vypínač regulátoru tlaku dáté do polohy „I". Provoz kompresoru je plné automatický. Regulator tlaku zastaví kompresor, když se dosáhne maximálné hodnota a znovu se spustí, když tlak klesne pod minimálné hodnotu. Normálné je rozdil tlaku príblízně 2 bar/29 psi mezi maximálné a minimálné hodnotou. Například: kompresor se zastávi, když dosáhne 8 bar (116 psi) (to je maximálné provozní tlák) a automaticky se spustí, když tlák v nádrží klesne na 6 bar (87 psi).

Souprava trubek hlava/valec/prévod mûze dosáhnout vysokych teplot, takze budte opatrný/á, když budete pracovat v blízkosti těchtoásti a nedotýkejte se jich, abyste predešel/la popálénám (obr. 12 - 13).

Nastavení provozniho tlaku

Obr. 14

Neni potrebné stale používat maximálné provozní tlak, pneumaticke nastroje Často vyžadují nižsí tlak. U kompresorů dodávanych s tlakovým redukčíním ventilem je duležité rádně nastavit provozní tlak. Provozní tlak je možné nastavit použitím otočného knoflíku na redukčíním ventilé.

• Otočením ve směru hodinovych ručićek se tlak zvýši.
• Otočením proti směru hodinovych ručíček set tlak sníží.

Kompresor má dva tlakoměry a prípojovaci body pro napojeni vzduchové hadice:

• Tlakomér (7): Tlak tohoto vystupu je:noñé regulovat pomoci redukcniho ventilu(5).
• Tlakomér (8): Ukazuje tlak v nádobě.

Pokyny pro présné nastavení regulace tlaku:

• Otácejte otočnám regulátorem (5) proti směru pohybu hodinovych ručíček, dokud nedojde k uplnému uvolnéni tlaku.
  K rychlospojce (6) pripoje pneumaticke naradi, které chcete použit.
  Provedite kráté spustěné pneumatickeho náradí tak, aby byla na ukazateli tlaku (7) zobrazena správná hodnota tlaku.
• Otačejte otočnám regulátorem (5) ve směru pohybu hodinovych ručíček, dokud nebude naukazateli tlaku (7) zobrazen požadovaný tlak.
  Nyni je vaše pneumaticke náradí pripraveno k použití.

Poznamka: Nebude-li pri sežovani tlaku ke kompresoru pripojeno zadné pneumaticke náradi, muze dojit k tomu, ze ukazatel tlaku (7) nebude presne reagovat naPokles tlaku.

4. UDRŽBA

Provoz kompresoru je plne automatick. Regulator tlaku zastavi kompresor, kdyz se dosahne maximni hodnota a znovu se spusti, kdyz tlak klesne pod minimali hednotu

Naradi firmy je konstruovano tak, ze dokaze fungovat dlouho pri minimnich nacroch na udrzbu. Aby fungovalo stale dobre, je treba mu venovat prisluasnou peci a pravidelnje icistit.Pred jakymkoli zasahem do kompresoru se presvedcte, ze:

• Tlacitko spinače (3) je v poloze “0” a zástrčka napajecího kabelu je odpojena od sǐrové zásuvky.
• Ze zásobníku kompresoru je zcela uvolné tlak (oba ukazatele musí zobrazovat hodnotu 0 bar).

Ztrata vzduchu

Müze byt zpusobena spatnym tesnenim spoje.
Vsechny spoje tykajici se vedeni stlaceneho. vzduchu navlhcete mydlovym roztokem a zkontrolujte jejich tesnost (nikdy nepouzivejte tento roztok v blizkosti elektrickych zapojeni)
- Je-li zásobnik kompresoru prázdny a ji- li naplǎnován, uživatel múze po stisknutí spínače slyset zvlástné zvuk. To je normálné a po dozaženi tlaku 1,5 baru tento zvuk préstane.
Zkontrolujte, zda je vypustny ventil (14) radne uzavren.

Kompresor se nespusti

• Pokud se kompresor težko startuje, zkontrolujte:

• zda napěti site odpovidá napěti uvedenému na typovém stitku (obr. 10)

• zda použité elektrické prodlužovaci kabely mají správné jadro a delku

• zda provozní prostředí není prilíš chladné (pod 0°C).

• zda je v jímce olej pro zabezpečeni mazání (obr. 8)

• zda není prerušena dodávka elektrické energia (zástrčka je rádně zapojena, magneto-tepelné pojistky nejsou poskozeny).

Kompresor se nevypne

Pokud se kompresor nevypne po dosahnuti maximálniho tlaku, aktivuje se bezpečnosti ventil nádrze. Je potrebné obrátit se nanejblizsi autorizovany servis.

Čistěné

Pravidelné, nejlepe po každém použití, Čistete měkkou tkaninou kryt náradí. Zvlástě dbejte, aby se ve větracích otvorech nahromadil prach a necistoty. Pokud necistoty priliš lpi, použijte měkkou tkaninu smočenou v mydlové vode. Rozpoustědla, jak je benzin, alkohol, Čpavková voda apod., nikdy nepoužívejte; mohla by naleptat plastové dily.

Vypusteni zásobníku

Stlačený vzduch bude zpúsobovat vytvářné vody v zásobníku kompresoru. Proto vodu ze zásobníku kompresoru pravidelné vypoustějte,

abyste zabrani vzniku koroze zasobniku (obl. 16):

• Pripojením a použitím náradí pohánéneho stlačeným vzduchem nejdříve snížte tlák v zásobníkú kompresoru na zhruba 2 bary.
• Potom pomalu otáčejte výpustnám ventilem (10), ktery se nachází na spodní cásti zásobnínu, aby došlo k jeho otevřeni.
  Nyni zaché vytekat voda nahromadéná v zásobniku kompresoru.

Dávejte pozor, když je v láhvi stlačený vzduch, protoze voda múze vyjít s jistou silou. Doporučený tlak max. 1-2 bar.

Vycisteni vzduchového filtru

Doporučuje se rozebrat nasavaci filtr po každych 50 provoznich hodinach a vycistit těleso filtru pomoci stlačeneho vzduchu (obr. 15). Doporučuje se vyměnit těleso filtru nejménye{jednou ročné,Pokud kompresor pracuje v cistém prostředi; castéji,Pokud je prostředi,ve kterém je kompresor umistěn, prašné.

Kondenzovanou vodu z olejem mazaného kompresoru nesmite vylit do kanalizace nebo doŽivotniho prostredi, protoze obsahuje olej.

Kompresor se dodáva se syntetickym olejem „SAE 10W30". Doporučuje se olej Čerpacího systému upné vyměnit během prvnich 100 provoznich hodin.

• Odsroubujte vypousteci zatku (meredlo) (13) na viku jimky, nechejte vytcct veskery olej a zastrku naśroubujte zpátky (obr. 17).
• Olej doplhte pres horní diru na viku jimky (obr. 18), dokud se nedosáhne hladina uvedena na méridle (13) (obr. 8).

Hladinu oleje Čerpacího systému kontrolujte káždý tyden a v pripadě potřeby olej doplěne. Syntetický olej má vyhodu, ze neztrácí svoje vastnosti ani v lěte ani v zime.

Olej nesmite vylit do kanalizace nebo do zivotniho prostredi.

Pri ymene oleje dodrzujte niz e uvedenou tabulku:

Typ oleje Provozní hodiny

Vicestupnového oleje SAE 10W30 100 nebo 12 měsích

Závady

Vznikne-li závada na některé součástce, například vlivem opotřebné, kontaktujte prosím servisné adresu uvedenou na záručné kartě. Na zadné straně námodu naleznete schematický nákres, které součástky lze objednat.

ZIVOTNI PROSTSEDI

Přistroj je dodáván v odolném baleni, které
zabrañuje jeho poskození během prepravy.
Větsinu z materialú, které jsou na baleni použity,
lze recyklovat. Zbavujte se jich proto pouze na
mistech určených pro opdad príslušných látek.

Vadný a nebo vyhozený elektricky Či elektronický pristroj musí byt dodán na prislušné recyklacní mist.

ZARUKA

Záručni podmíky najdete v záručním lista za tímto navodem k použití.

KOMPRESOR OLEJOWY

1.1HP - 750W - 8L
