DHG556XP - DHG576XP

DHG577XP - DHG589XP

Chere Cliente, Cher Client,

Veiligheid en belangrijke voorzorgsmaatregelen

Deze handleiding is ook beschikbaar op de website van het merk. Lees deze instructies vór installmentie en gebruik van uw apparaat. Ze zijn ges-chreveen voor uw veriligheid en die van anderen. Bewaar deze handleiding bij uwapparaat. Indien het apparaat worden doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding worden meegeleverd.

• In het belang van de voortdurende verbetering van ons hetrecht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen.
• Om in de toekomst gemakkelijk de apparaatreferenties te konnen vinden, raden wij u aan deze op de pagina "Klantenservice" te noteren.

Belangrijke voorzorgsmaatregelen

• Dit apparaat is ontworpen om te worden gezruikt in de woning. Gebruik hetniet voor commerciele of industriuele doeleinden of voor andere doeleinden danwaarvoort het is bestemd.
• Pak na ontvangst het toestel uit of的那一 dit onmiddelijk uitpakken. Controllererhet algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbriefwaarvan u een kopie bewaart.
• Dit apparaat kan worden gebruikt door kinderen van minstens 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk handicap of gebrek aanervaring of kennis, indien deze goed onder toezicht staan of duidelijke instrc-ties hebben ontvangen voor het veilig gebruik van de machine en zich bewustzijn van de risico's. Kinderen mogen Niet met het apparaat spelen. Schoonmaaken gebruikersondoud mogen nicht worden uitgevoerd door kinderen zondertoezicht.
• Let op: Toegankelijke delen van dit apparaat hunnen heet worden bij gebruikmet kookapparatuur.

Elektrische gezaven

• Vooraleer zich toegang te verschaffen tot de aansluitklemmen,要去en allevoedingscircuits worden verbrozen. Als het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant zich, de klantenservice of een bevoedtechnicus om elk gevaar te voorkomen.
• Het ontkoppelen kan worden verkreten via een toegankelijk stopcontact ofmet een schakelaar in de vaste bedrading in overeenstemming met de installmentevoorschriften.
• Wijzig de kenmerken van dit apparaat Niet of probeer dit Niet tedoen. Dit kan uw verilgheid in het gedrang brengen.
• Reparaties mogen enkel door een erkend technicus worden UIT-gevoerd.
• Schakel de afzuigkap algid uit vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hogedrukreinigers op het apparaat om ditte reinigen (eisen met betrekking tot elektrische veiligheid).
• Het ontkoppelen kan worden verkreten via een toegankelijk stopcontact ofmet een schakelaar in de vaste bedrading in overeenstemming met de installmentevoorschriften.

Risico voor stikken

• De regelgeving met betrekking tot de luchtafvoer要去 worden gespecteerd. De lucht mag Niet afgevoerd worden maar een kanaal dat worden gebruikt voor het afzuiigen van rookgassen van verbrandingsapparaten (geldt Niet voor ap-paraten die enkel de lucht maar de ruimte terugsturen).
• Een goede ventilatie van de ruimte moet worden verzekerd wonneer de kapgelijktijdig worden gebruikt met apparaten die met gas of andere brandstoffenwerken (geldt Niet voor apparaten die enkel de lucht waar de ruimte terugsturen).

Brandgevaar

• Het is verboden te flamberen of een gasvuur te gebruiken zonderkookgerei onder de afzuigkap (de afgezogen vlammen können hetapparaat beschadigen).
• Bij frituren onder het apparaat moet dit voortdurend onder toezicht staan. Oliën en vetten die op hoge temperaturen worden gebracht, können ontbranden.
• Respecteer de frequentie van het schoonmaken en het verrangen van de filters. De ophoping van vetafzetteringen kan brand verooorzaken.
• Het gebruik boven een warmtebron met brandstof (hout, kolen ...) is nicht toegestaan.
• Wanner de kap boven een gastroestel worden geplaatst, moet de minimale afstand:tussen het tafelbladoppervlak en de onderkant van de kap minstens 70cm+zijn. Als de instructies van de kookplaat geinstalleerd onder de afzuigkapeen grotere afstand dan 70 cm aangeven, dan要去aar rekening mee wordengehonden.

De beschrijvingen en de eigenschappen uit deze handleiding+zijn slechts als informatie en Niet als verplichting bedoeld. Wij zich zeker van de kwaliteit van onsune producten en daarom behouden wij ons hetrecht om,zonder voorafgaande waarschuwing, wijzigingen en verbeteringen aan te brengen.

Naargelang het model dat u aangekocht heb, kan de wasemkap geinstalleerd worden in de Recirculatieversie of in de Zuigversie.

Deze modellen kuren geinstalleerd worden in de Recirculatieversie of in de Zuigversie, volgens uw behoefte. In de Recirculatieversie (Afb. 1) worden lucht en dampen in het toestel door de koolstofffilter gezuiverd en in het vertrek teruggestuurd. OPPASSEN: Met de recirculatieversie要去en koolstofffilters worden gebruikt die de lucht zuiveren voordat ze in het vertrek worden teruggestuurd. In de afzuigversie (Afb. 2) worden dampen en geuren van de keulenrechtstreeksaar buiten gestuurd langseen afvoerbuis in de wand/het plafond. Geen koolstoffilters zijn dus nodig.

Dit apparaat voldoet aan de normen van 16.08.89 betreffende de beperking van radio-elektrische storingen (EEG-richtlijn n.76.889 gewijzigd door de EEG-richtlijn 87.308.).

Afb. 1

Afb. 2

INSTALLATIE

We raden aan de installmentie door bevoegd personeel te latent uitvoeren.

Lees met aandacht de aanwijzingen die in de paragraaf "BELANGRIJK" staan, op pagina 39 van het instructieboekje.

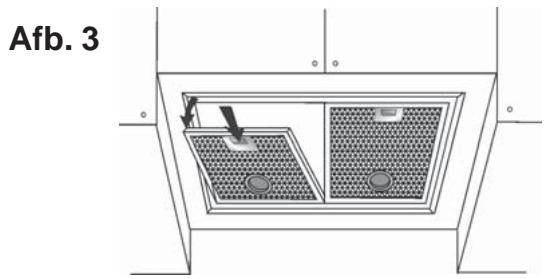

Alvorens het apparaat te monteren moet u de antivetfilters verwijderen zodat u het apparaat makkelijker kunt hanteren: duw ter hoogte van de handgreep de pal maar binnen en trek het filter maar beneden (Afb. 3).

Maak in de bodem van het hangend kastje de opening waarin de kap geplaatst moet worden (Afb. 4). Het onderste oppervlak van het hangende kastje要去 een dikte hebben van 16 mm.

Controleer of de bevestigingslipjes (Afb. 5) van de boenkast goed geplaatst+zijn op een hoogte die gepast is aan de bodemdkte van de kast. Ingeval de afstand kleiner mocht+zijn dan de dikte, dan worden de afstand vergroot door de 2 overeenkomstige schroeven aan de binnenkant van het apparaat losgedraaid.

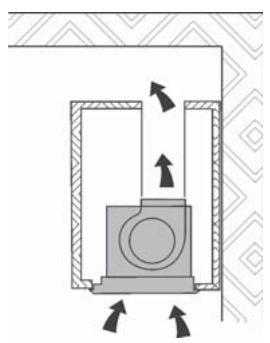

INSTALLATIE IN DE RECIRCULATIEVERSIE

Breng van te voren een elektrische voeding aan.

Het apparaat in de openig onderin het hangend kastje steken (Afb. 4).

Maak het gat voor de luchtafvoer op de bovenkant van het kastje (Afb.1).

De 2 schroeven in het toestel bevestigen (Afb. 6) tot het goed vastzit op de onderkant van het kastje. Voorkom het de twee schroeven overmatig stevig vast te draaien, zodat de metalen beugeltjes in de juiste positie blijven.

Sluit een buis aan op de opening van de luchtafvoer van het apparaat, op dergelijkke hoogte dat de bovenkant van het kastje bereikt worden (de buis worden nicht bijgeverd).

Breng de elektrische verbinding van de kap tot stand door middel van de elektrische voeding.

Afb. 5

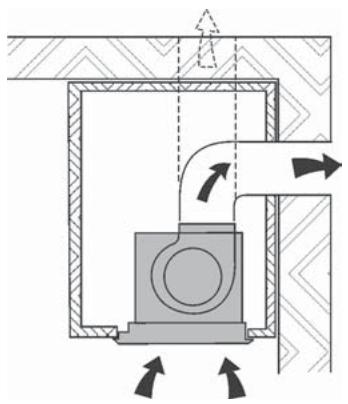

De elektrische aansluiting en de lucht afvoeropening voorzien (Afb. 2).

Het apparaat in de openig onderin het hangend kastje steken (Afb. 4).

De 2 schroeven in het toestel bevestigen (Afb.6) tot het goed vastzit op de onderkant van het kastje. Voorkom het de twee schroeven overmatig stevig vast te draaien, zodate de metalen beugeltjes in de juiste positie blijven.

Om optimale prestaties te verkrijgen worden een buis voor de lucht-afvoer gebruikt met de volgende kenmerken: zo kort möglich van lenghte, zo min maybeijk bochten (de maximale hoek van de bocht: 90^ ), materiaal volgens de toegestaande voorschriften (afhankelijk van de staat). Vervolgens wordt aanbevolen groe verschillen in doorsnede van verschillende buis delen te vermijden (aanbevolen doorsnede: 150 mm). Het apparaat is voorzien van een reductie 150-125cm. Sluit de buis voor de luchtafvoer aan op de opening van de luchtafvoer van het apparaat (Afb. 2): gebruik een buigzame buis en zet deze vast op de opening van de luchtafvoer met behulp van een metalen klem (buis en klem worden nicht bijgeleverd).

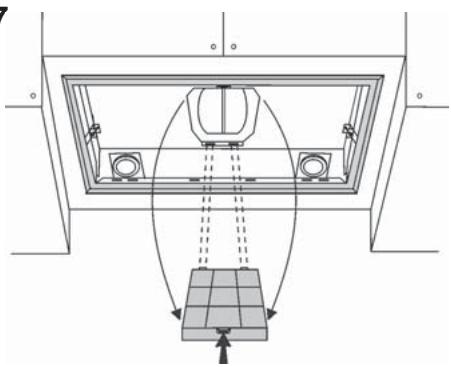

De koolstofffilter verwijderen door de pal waar binnen te duwen en door hem te draaien tot de twee vinnen uit de waarvoort bestemde gleuven komen (Afb.7).

Afb. 7

Breng de elektrische verbinding van de kap tot stand door middel van de elektrische voeding.

DEMONTAGE VAN HET APPARAAT

Verwijder de vetfilter(s).

Ondersteun het apparaat alkijd tijdens de volgende handelingen.

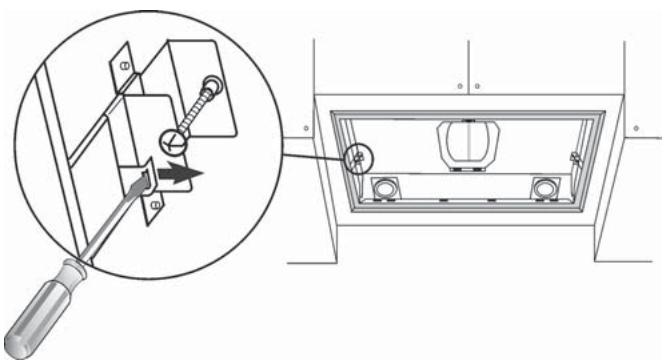

Draai de 2 schroeven aan de binnenkant van het apparaat los (Afb. 6).

Verplaats de 2 lipjes in binnenwaartse richting van het apparaat met gebruik van de waarvoort bestemde inkepingen (Afb. 8).

Trek het apparaat uit de zitting.

Afb. 8

Afhankelijk van de versies is het apparaat uitgerust met de volgende bedienings-elementen:

Bedieningselementen van Afb. 9:

A) ON/OFF lampen. Deze toets worden ook gebruikt voor de functie alarm vetfilter en koolstofffilter.

Filteralarm: Na 30 uren werkung van de motor, Licht de RODE led L1 op en blijft branden (de vetfilter moet worden gereinigd). Na 120 uren werkung van de motor, knippert de led L1 (de koolstofffilter moet worden verrangen, voor zover de afzuigkap hiervan voorzien is). Het filteralarm is ALLEEN merkbaar wanner de motor UIT is. Het filteralarm wordt teruggesteld (reset URENTELLER) door de toets A gedurrende 2^ ingedrukt te houden. B) Door de toets B in te drukken, start de motor op de eerste slelheid. De slelheid wordt aangegeven door de brandende Led L2. Als hij 2^ ingedrukt gehouden wordt, stopt de motor. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkung (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken. C) Door de toets C in te drukken, start de motor op de tweede slelheid. De slelheid wordt aangegeven door de brandende Led L3. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkung (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken. D) Door de toets D in te drukken, start de motor op de derde slelheid. De slelheid wordt aangegeven door de brandende Led L4. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkung (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken. E) Door op de toets E te drukken, start de motor op de vierde slelheid ( B = Booster). De slelheid wordt aangegeven door de brandende Led L5. Wanner er een keer op wordt gedrukt, met brandende led, treedt de timerfunctie in werkung (motor aan gedurende 5^ ), wat wordt aangegeven door de knipperende led. Om de timerfunctie uit te schakelen, nogmaals drukken.

LET OP : DOOR DE TIMERFUNCTIE TE ACTIVEREN ZAL DE MOTOR NA 5 MINUTEN UITGESCHAKELD WORDEN. LET OP : WANNEER DE L1 LED GAAT BRANDEN IS HET TIOD OM DE ANTIVETFILTERS TE REINIGEN OF DE KOOLSTOFFFILTERS TE VERVANGEN.

DHG589XP

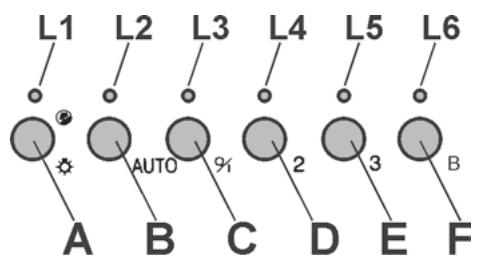

Bedieningselementen van Afb. 10:

A) ON/OFF lampen. Deze toets worden ook gebruikt voor de functie alarm vetfilter en koolstofffilter.

Filteralarm: Na 30 uren werking van de motor,licht de RODE led L1 op en blijft branden gedurende 30^ (de vetfilter moet worden gereinigd). Na 120 uren werking van de motor, knippert de led L1 gedurende 30^ (de koolstofffilter moet worden verrangen, voor zover de afzuigkap hiervan voorzien is). Het filteralarm is ALLEEN merkbaar wanner de motor UIT is. Het filteralarm wordt teruggesteld (reset URENTELLER) door de toets A gedurende 2^ ingedrukt te honden.

B) De toets B schakelt de sensorfunctie in/uit (wanneer de sensorfunctie ingeschakeld is,licht de led L2 op).

C) Door de toets C in te drukken, start de motor op de eerste snelheid. De snelheid wordt aangegeven door de brandende Led L3. Als hij 2" ingedrukt gehonden wordt, stopt de motor. D) Door de toets D in te drukken, start de motor op de tweede snelheid. De snelheid wordt aangegeven door de brandende Led L4. E) Door de toets E in te drukken, start de motor op de derde snelheid. De snelheid wordt aangegeven door de brandende Led L5. F) Door op de toets F te drukken, start de motor op de vierde snelheid (B = Booster). De snelheid wordt aangegeven door de brandende Led L6.

SENSIBILITEIT VAN DE SENSOR: de sensibilititeit van de sensor kan gewijzigd worden maar eigengehoefte. De sensibilititeit wijzigden door tegelijkertijd de toets A en de toets B in te drukken. De tot stand gebrachte sensibilititeit za duidelijk gemaakt worden door de 4 knipperende led L3, L4, L5, L6. Door middel van de toetsen C, D, E of F, de gewenste sensibilititeit tot stand brengen (toets C: minimum sensibilititeit, toets F: maximum sensibilititeit). Voor de gaskookplaten de laagste gevoeligheid, voor de vuurvaste kookplaten de matige gevoeligheid en voor de inductieplaten de hoogste gevoeligheid instellen.

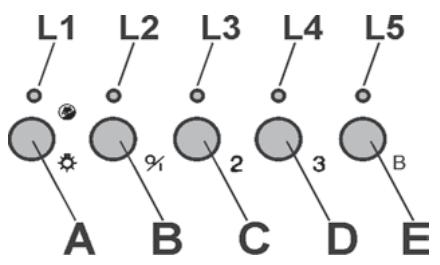

OPGELET: WANNEER DE LED L1 OPLICHT WIL DIT ZEGGEN DAT MEN DE ANTI-VETFILTERS MOET SCHOONMAKEN OF DAT MEN DE KOOLSTOFFILTER MOET VERVANGEN.

SENSORFUNCTIE (inschakeling d.m.v. toets B): dit toestel is uitgerust met een volledig automatisch system (Advanced Sensor Control) om alle functies van de wasemkap te beheren. Het is te danken aan het systeem Advanced Sensor Control dat de lucht in de keuken steeds zuiver en geurloos blijft, zonder dat de gebruiker enige ingreep moet uitoefenen. De gesofisticeerde sensors slagen erin om het even welke geur, wasem, rook of warmte veroorzaakt door het koken, op te vangen. Het ASC vangt eveneens eventuele en abnormale aanwezigheid van GAS in de omgeving op.

Wanner de sensorfunctie ingeschakeld is, zullen de toetsen C, D, E, F de snelheid alleen voorlopig regelen, naden is het de sensor die de snelheid automatisch regelt.

Afb. 9

Afb. 10

De 4e (B = Booster - intensieve) snuglid wordt automatisch na 5' functionering verlaagd naar de 3e snuglheid om het energieverbruik te optimaliseren.
- Als de afzuiigkap ingeschakeld blijft (licht en/of de motor), dan worden deze na 10 uur, als er geen opdracht van de gebruiker kommt, automatisch in de OFF-stand gezet, en alle functies worden uitgeschakeld.
- Elke keer als er een opdracht worden ingevoerd via het toetsenbord of de afstandsbediening (optioneel), worden er een geluidssignaal "beep" gegeven door de zoemer.
- Als er tijdens de werkung van de afzuigkap de stroomtoevoer worden onderbroken, zet de afzuigkap zich automatisch uit, en de knop.gaat over in de OFF-stand.De motor moet dan weer handmatig aangezet worden.

• 1 Motor vermogen 155W
• Spanning: 230-240V monofase
• Verlichting 2 halogene lampjes 20W
• Geleverd met voedingskabel van 150 cm. met stekker
• Bruto gewicht: Kq.11
  Netto gewicht: Kg.8,5
• 2 metalen anti-vetfilters

• 1 Motor vermogen 250W
• Spanning: 230-240V monofase
• Verlichting 2 halogene lampjes 20W
• Geleverd met voedingskabel van 150 cm. met stekker
• Bruto gewicht: Kq.11
  Netto gewicht: Kg.8,5
• 2 metalen anti-vetfilters

• 1 Motor vermogen 260W
• Spanning: 230-240V monofase
• Verlichting 2 halogeen lampjes 20W
• Geleverd met voedingskabel van 150 cm. met stekker
• Bruto gewicht: Kq.12
  Netto gewicht: Kg.9,5
• 2 metalen anti-vetfilters

• 1 Motor vermogen 250W
• Spanning: 230-240V monofase
• Verlichting 2 halogeen lampjes 20W
• Geleverd met voedingskabel van 150 cm. met stekker
• Bruto gewicht: Kg.13,5
  Netto gewicht: Kq.10
• 2 metalen anti-vetfilters

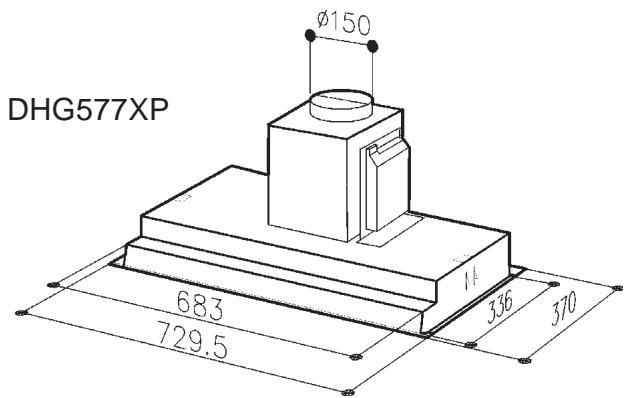

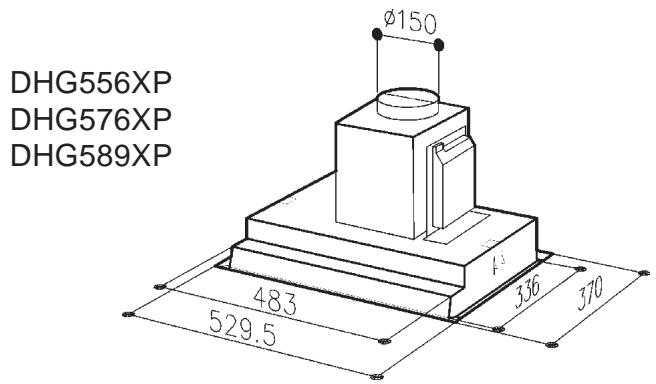

Afmetingen

Tijdens de elektrische aansluiting, controller of de spanning overeenkomt met de spanning aangegeven op de technische planta.

Schakel de spanning over het apparaatuit voor iedere schoonmaak- of onderhoudsbeurt.

De elektrische aansluiting moet door een bevoegde technicus uitgevoerd worden volgens de geldende voorschriften.

Dit apparaat behoort tot de isolatie-klasse I.

LET OP: Dit apparaat moet geaard worden.

Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden overeenstem-men met de waarden die vermeld staan op het plaatje in het apparaat. Indien Uw apparaat Niet voorzien is van nicht splitsbaar flexibel snoer en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdtte:tussen de kontakten van die volledige ontkoppeling maybeijk maakt onder de voorwaarden van de overspanning categorie III, dan is een dergelijk scheidingsinrichtingen van het netwerk moet de vaste worden opgenomen in de voeding overeenkomstig de voorschriften van de installmentie. Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kutnkommen.

ONDERHOUD

VOOR ELKE HANDELING, ONTKOPPEL DE WASEMKAP VAN HET STROOMNET (STEKKER of SCHAKELAAR).

Een nauwkeurig onderhoud garandeert een goede werkinq en een lange levensduur.

OPGELET: BIJ DE MODELLE DHG589XP IS DE SENSOR AANWEZIG, DUS MOET MEN VERMIJDEN SILICONE PRODUCTEN TE GEBRUIKEN IN DE NABIJHEID VAN DE WASEMKAP OM SCHADE AAN DE SENSOR TE VERMIJDEN.

-Het onderhoud van de buitenkant:

Voor de reiniging van de buitenkant gebruik geen producten met schurende middelen.

-Het onderhoud van de anti-vetfilters:

De vetfilters moeten regelmatig onderhonden worden en eenmaal per twee maanden gereinigd worden.

Verwijdering van de vetfilters:

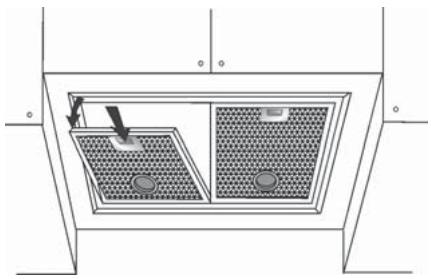

Duw ter hoogte van de handgreep de pal maar binnen en trek het filter maar beneden (Afb.11).

Maak dit schoon met een neutraal reinigingsmiddel, goed spoelen en drogen. De filters kuren ook in de vaatwasmachine gewassen worden maar ze mooten Niet in contact komen met vuile vaten of zilveren voorwerpen.

Monteer weer het vetfilter op+zijnplaats.

Afb. 11

-Onderhoud van de koolstofffilter:

Indien het apparaat gebruikt worden in de recirculatie versie,要去en de koolstoffilters verrangen worden ongeveer elke zes maanden, naargelang het gebruik van de wasemkap. Referentie koolstofffilter: AH4063U1.

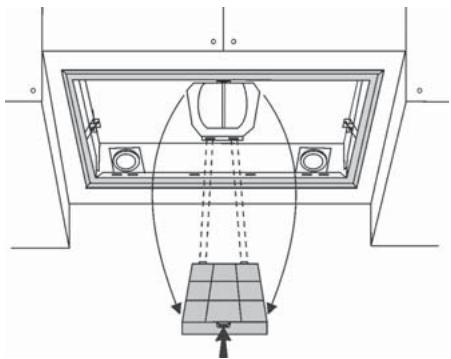

Om de koolstofffilter te verwijdenen要去e erst de vetfilters (Afb. 11) verwijderd worden. Naden de koolstofffilter verwijderendoor de pal naar binnen te duwen en hem te draaien tot de twee vinnen uit de waarvoort bestemde gleuven komen (Afb.12). Vervang de koolstofffilter en hermonteer de vetfilters.

Afb. 12

-Het verwangen van de halogeenlampjes:

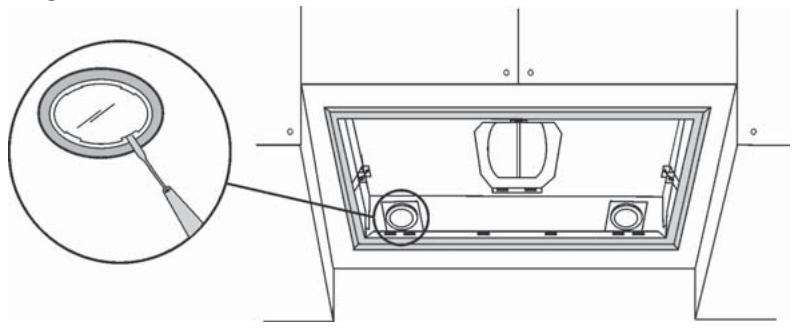

Om de halogene lamp te verrangen moet men eerst en vooral de vetfilters verwijdenen (Afb.11). Het deksel openen bij middel van de waarvoort bestemde gleufjes (Afb.13). Vervang met lampjes van hetzelfde type. LET OP: het lampje Niet met de blote hand aanraken.

Afb. 13
