BEDIENUNGSANLEITUNG DHG577XP1 DE DIETRICH

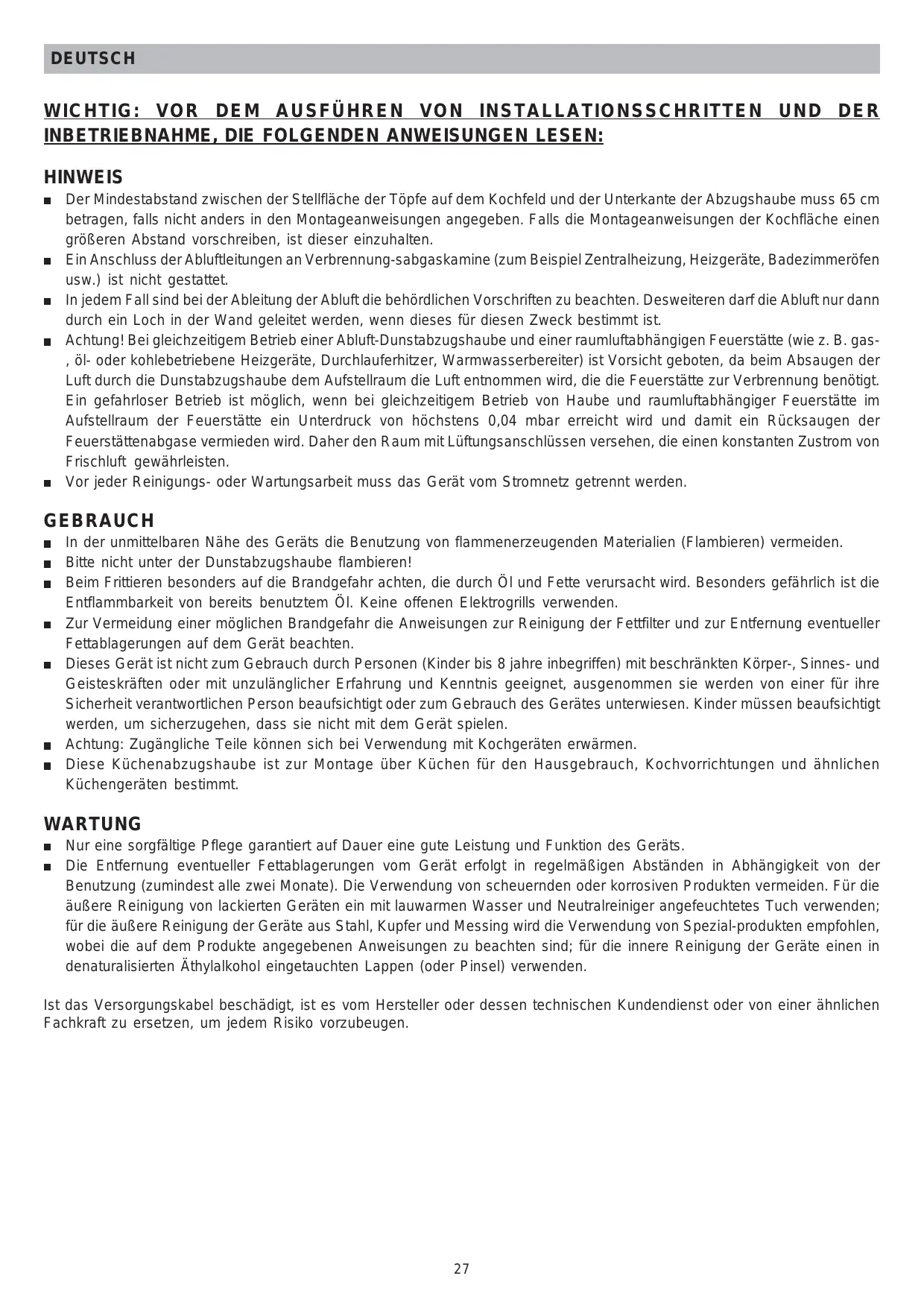

WICHTIG: VOR DEM AUSFühREN VON INSTALLATIONSSCHRITTEN UND DER INBETRIEBNAHME, DIE FOLGENDEN ANWEISUNGEN LESEN:

HINWEIS

• Der Mindestabstand zwischen der Stellfläche der Töpe auf dem Kochfeld und der Unterkante der Abzugshaube muss 65 cm betragen, falls nicht anders in den Montageanweisungen angegeben. Falls die Montageanweisungen der Kochfläche einen größeren Abstand vorschreiben, ist dieser einzuhalten.
  Ein Anschluss der Abluftleitungen an Verbrennung-sabgaskamine (zum Beispiel Zentralheizung, Heizgeräte, Badezimmeröfen usw.) ist nicht gestattet.
  In dem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten. Desweiteren darf die Abluft nur dann durch ein Loch in der Wand geleitet werden, wenn these für diesen Zweck bestimmt ist.
  ■ Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Daher den Raum mit Lüftungsanschlussen versehen, die einen konstanten Zustrom von Frischluft gewährleisten.
  Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden.

GEBRAUCH

In der unmittelbaren Nae des Gerats die Benutzung von flammenerzeugenden Materialien (Flambieren) vermeiden.
- Bitenicht unter der Dunstabzugshaube flambieren!
■ Beim Frittieren entsprechens auf die Brandgebung achten, die durch Öl und Fette verursacht wird. Besonderss gefährlich ist die Entflammbarkeit von bereits benutztem Öl. Keine offen Elektrogrills verwenden.
Zur Vermeidung einer möglichen Brandgefahr die Anweisungen zur Reinigung der Fettfilter und zur Entfernung eventueller Fettablagerungen auf dem Gerät beachten.
Dieses Gerät ist nicht zum Gebrauch durch Personen (Kinder bis 8 Jahre inbegriffen) mit beschränkten Körper-, Sinnes- und Geisteskräften oder mit unzulänglicher Erfahrung und Kenntris geeignet, ausgenommen sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder zum Gebrauch des Gerätes unterwiesen. Kinder mussen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät speilen.
Achtung: Zugängliche Teile können sich bei Verwendung mit Kochgeräten erwärmen.
- These Kuchenabzugshaube ist zur Montage über Kuchen für den Hausgebrauch, Kochvorrichtungen und ähnlichen Kuchengeräten bestimmt.

WARTUNG

Nur eine sorgfällige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.
Die Entflammung eventueller Fettablagerungen vom Gerät erfolgt in regelmäßigen Abständen in Abhängigkeit von der Benutzung (zumindest alle zwei Monate). Die Verwendung von scheuernden oder korrosiven Produkten vermeiden. Für die äußere Reinigung von lackierten Geräten ein mit lauwarmen Wasser und Neutralreiniger angefeuchtetes Tuch verwenden; für die äußere Reinigung der Geräte aus Stahl, Kupfer und Messing wird die Verwendung von Spezial-produkten empfohlen, wobei die auf dem Produkte angegebenen Anweisungen zu beachten sind; für die innere Reinigung der Geräte einen in denaturalisierten Äthylalkohol eingetauchten Lappen (oder Pinsel) verwenden.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

GERÄTEBESCHREIBUNG

Die im vorliegenden Dokument erwähnten Beschreibungen und Eigenschaften dnen Informationszwecken und sind nicht Pflicht. Der Qualität unserer Produkte safer, behalten wir uns das Recht vor, ohne Vorankündigung beliebige Änderungen bzw. Verbesserungen vorzunehmen.

Je nach dem erstanenden Modell kann die Haube mit Umluft- oder Abluftversion installiert werden.

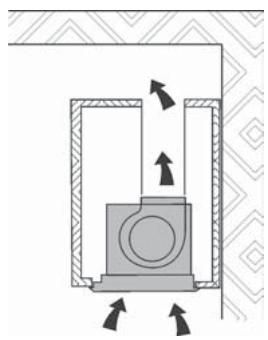

These Modelle konnen je nach Bedarf mit Filter- oder Saugfunktion installiert werden. Bei Umluftversion (Abb. 1) werden die durch das Gerat befinderten Dūnste und die Abluft durch der Kohlefilter gereinigt und wieder in den Raum zurückgeführt. ACHTUNG: Bei Umluftversion sind Kohlefilter zu verwenden, die die in den Raum zurückgeführende Luft reinigen. Bei Abluftversion (Abb. 2) werden Dampf und Kuchengerüche direkt, mit einem durch Wand oder Zimmerdecke geführten Abluftkanal, ins Freie geleitet. Deshalb fällt der Gebrauch von Kohlefiltern in thisem Falle weg.

Dieses Gerät entspricht der Gesetzesbestimmung vom 16.08.89 bezüglich der Beschänkung von Funkstörungen (EWG-Richtlinie Nr.76.889 abgeändert von der EWG-Richtlinie 87.308.)

Fig. 1

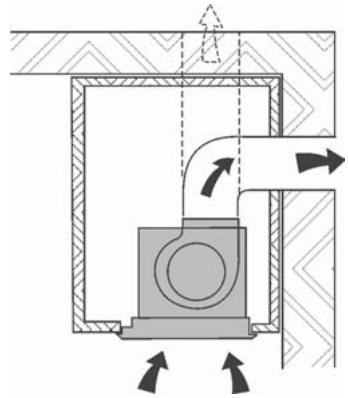

Fig. 2

INSTALLATION

Es wird empfohlen, die Installationsschritte von einem Fachmann ausführten zu halten.

Bitte genau die Hinweise des Paragraphen „WICHTIG" auf Seite 15 der Bedienungsanleitunglesen.

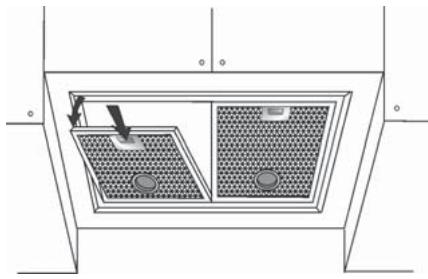

Vor den Montageoperationen muß/müssen zur leichteren Handhabung des Geräts die Antifettfilter entfernt werden: Den Festhalter in der Höhe des Griffs nachinnen drücken und den Filter nach untenziehen (Abb. 3).

Fig. 3

Vor der Montage des Geräts muß in der Hängeschrankunterseite ein dem Gerät entsprechender Ausschnitt vorgenommen werden (Abb.4). Die Hängeschrankunterseite muss 16 mm dick sein.

Überprüfen, dass die Befestigungsflügel (Abb. 5) zum Festmachen am Hängeschranks in einer angemessenen Höhe im Verhältnis zur Dicke des Hängeschrankbodens positioniert sind.

Sollte dieser Abstand geringer sein als die Dicke, muss er erhöht werden,

indem die beiden hierfür vorgesehenen Schrauben im Innern des Geräts gelockert werden.

INSTALLATION UMLUFTVERSION

Außerdem ist für einen Stromanschluß zu sorgen.

Das Gerät in den Ausschnitt eingefügen (Abb. 4).

Ein Luftabzugssloch oberhalb des HängeschrankesVBoreiten. (Abb.1)

Die im Gerät 2 Schrauben anziehen (Abb. 6) bis das Teil auf der Hinterseite des

Hänßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in der richtigen Position bleiben. Einen Schlauch (nicht mitgeliefert) am Luftausgang des Gerätes bis oberhalb des Hängeschranks anschließen. Nun kann das

Gerät an die Stromversorgung angeschlossen werden.

Fig. 5

Für die Stromzufuhr sorgen und eine Öffnung zur Luftableitung vorsehen (Abb. 2).

Das Gerät in den Ausschnitt eingefügen (Abb. 4).

Die im Gerat 2 Schrauben anziehen (Abb. 6) bis das Teil auf der Hinterseite des Hanßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in der richtigen Position bleiben.

Um die bestmöglichen Vorbedingungen zu erreichen, ist es zu empfehlen Abluftrohre mit folgenden Eigenschaften zu verwenden: möglichst kurzgehaltene Länge und, die gingste Anzahl von Kurven (Maximalwinkel der Kurve= 90 Grad), es mussen normengerechte (je nach Staat) Materialien verwendet werden, Innenseite möglichst glatt. Ausserdem ist es ratsam, drasticische Veränderungen des Rohrquerschmittes zu vermeiden (empfohlener Durchmesser: 150 mm). Das Gerät ist mit einem Reduzierstück 150-125cm ausgestattet.

Den Luftabzugsschlauch am Luftausgang des Gerätes (Abb.2) anschließen. Dazu einen flexiblen Schlauch verwenden, der mit einer Metallklemme am Luftausgang des Gerätes fixiert wird. (Schlauch und Klemme werden nicht mitgeliefert).

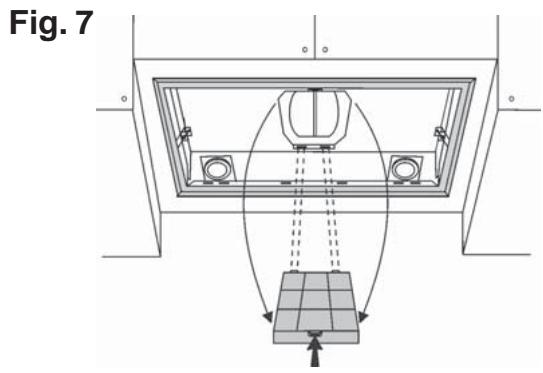

Zur Abnahme des Kohlefilters den Haltestift nachinnen drucken und so lange drehen, bis die beiden Laschen zum Vorschein kommt (Abb.7).

Nun kann das Gerät an die Stromversorgung angeschlossen werden.

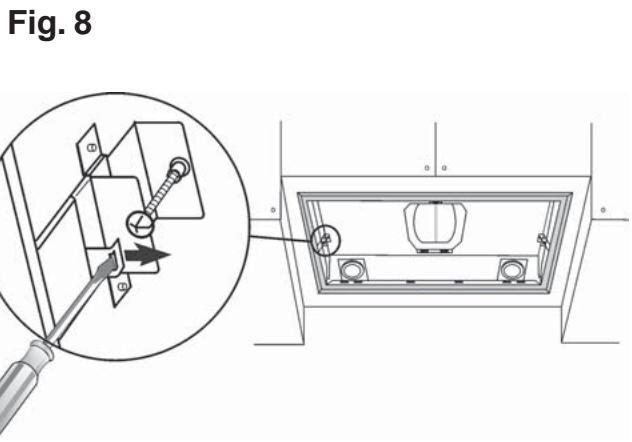

ABMONTIEREN DES GERÄTES

Den/die Fettfilter entfernen.

Während der folgenden Arbeiten immer das Gerät abstätzen. Die zwei Schrauben im Geräteinneren (Abb.6) lockern, die beiden Zungen in Richtung Geräteinneres über die vorgesehenen Einschnitte verschreiben (Abb.8) und das Gerät Herausnahmen.

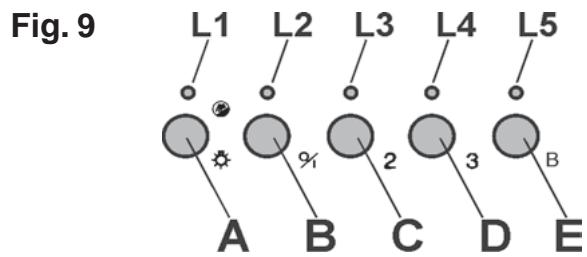

Je nach Version ist das Gerät mit folgenden Bedienung ausgestattet:

A) Lampen EIN/AUS. These Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet

Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt (es ist Zeit, die Kohlenfilter auszutauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarmis (Rückstellung des STUNDEN-Zahlers) ist die Taste A 2 Sekunden lang gedrückt zu halten. B) Bei Drucken der Taste B schaltet sich der Motor auf der ersten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L2 angezeigt. Wenn die Taste für 2 Sekunden gedrückt gehalten wird, schaltet sich der Motor aus. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungk tion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungk tion ist die Taste erneutomal zu drucken. C) Bei Drucken der Taste C schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungk tion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungk tion ist die Taste erneutomal zu drucken. D) Bei Drucken der Taste D schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungk tion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungk tion ist die Taste erneutomal zu drucken. E) Bei Drucken der Taste E schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein ( = Booster) . Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. Bei einmaligem Drucken der Taste bei eingeschalteter LED wird die Timerfungk tion aktiviert (Motor bleibt 5 Sekunden eingeschaltet), was durch die blinkende LED angezeigt wird. Zur Aufhebung der Timerfungk tion ist die Taste erneutomal zu drucken.

ACHTUNG:BEI BETATIGUNG DER TIMERFUNKTION SCHALTET SICH DER MOTOR NACH 5 MINUTEN AUTOMATISCH AUS.
ACHTUNG:LEUCHTET DIE LED L1 Auf, SOLLten DI FETTFILTER GEREINIGT ODER DIE KOHLENFILTER
AUSGEWECHSELT WERDEN.

DHG589XP

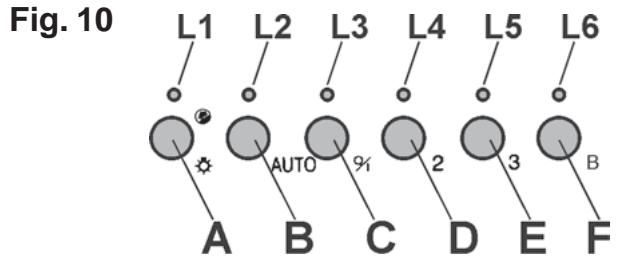

Bedienung - Abb. 102:

A) Lampen EIN/AUS. These Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet

Filteralarm: Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt 30 Sekunden lang eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt für 30 Sekunden (es ist Zeit, die Kohlenfilter auszutauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarm's (Rückstellung des STUNDEN-Zählers) ist die Taste A 2 Sekunden lang gedrückt zu halten.

B) Mit der Taste B wird der Sensor aktiviert/deaktiviert (nach der Aktivierung des Sensors leuchtet Led L2).

C) Bei Drücken der Taste C schaltet sich der Motor auf der ersten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Wenn die Taste für 2 Sekunden gedrückt gehalten wird, schaltet sich der Motor aus. D) Bei Drücken der Taste D schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. E) Bei Drücken der Taste E schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. F) Bei Drücken der Taste F schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein (B = Booster). Die Geschwindigkeit wird von der eingeschalteten LED L6 angezeigt. SENSORENSENSIBILITÄT: Die Sensibilität des Sensors kann je nach Bedarf reguliert werden. Bei gleichzeitigem Drücken der Tasten A und B wird die eingebene Sensibilität durch das Blinken der 4 Led L3, L4, L5 und L6 angezeigt. Mit den Tasten C, D, E und F kann nun die gewünschte Sensibilität eingestellt werden (Taste C Mindestsensibilität, Taste F Höchstsensilität). Für die Gaskochfelder die gingste Sensilitätsstufe, für die Glaskeramikkochfelder die mittlere Sensilitätsstufe, und für die Induktionskochfelder die höchste Sensilitätsstufe einstellen.

ACHTUNG: LED L1 BLINKT. ENTWEDER KOHLEFEILTER WECHSELN ODER FETTFILTER REINIGEN.

SENSORENFUNKTION (Aktivierung mit Taste B): Dieses Gerät ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestattet, mit dem alle Funktionen der Haube gesteuert werden. Durch these System haben Sie stets saubere und geruchsfrei Luft in ihrer Kuche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiertSolar auf GAS. Wenn die Sensorfungkeit aktiviert ist, so wird die Geschwindigkeit nur vorübergehend mit den Tasten C, D, E, und F eingestellt, da der Sensor die Geschwindigkeit dann automatisch reguliert.

Die 4. Geschwindigkeit (B = Booster - die höchste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren.

• Wenn die Dunstabzugshaube eingescheltet bleibt (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert.
• Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fernbedienung (optional) gegeben wird, ertont ein Tonsignal - „Beep".
• Wenn während der Betriebsdauer der Dunstabzugshaube eine Unterbrechung der Stromversorgung eintritt, schaltet die Dunstabzugshaube sich automatisch aus und die Taste gehen in die OFF-Position über. Der Motor ist somit von Hand erneut zu betätigten.

Technische Daten - DHG556XP:

• 1 Motor mit 155W Leistung
• Spannung: 230-240V einphasig
• Beleuchting durch 2 20W-Halogenlampen
  Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
• Bruttogewicht: 11 kg
• Nettogewicht: 8,5 kg
• 2 metallische Fettfilter

Technische Daten - DHG576XP:

• 1 Motor mit 250W Leistung
  Spannung: 230-240V einphasig
• Beleuchting durch 2 20W-Halogenlampen
  Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
• Bruttogewicht: 11 kg
  -Nettogewicht:8,5kg
• 2 metallische Fettfilter

Technische Daten - DHG589XP:

• 1 Motor mit 260W Leistung
• Spannung: 230-240V einphasig
• Beleuchting durch 2 20W-Halogenlampen
• Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
• Bruttogewicht: 12 kg
• Nettogewicht: 9,5 kg
• 2 metallische Fettfilter

Technische Daten - DHG577XP:

• 1 Motor mit 250W Leistung
  Spannung: 230-240V einphasig
• Beleuchting durch 2 20W-Halogenlampen
• Mit 150 cm langem Speisekabel zur Steckdose ausgestattet
• Bruttogewicht: 13,5 kg
• Nettogewicht: 10kg
• 2 metallische Fettfilter

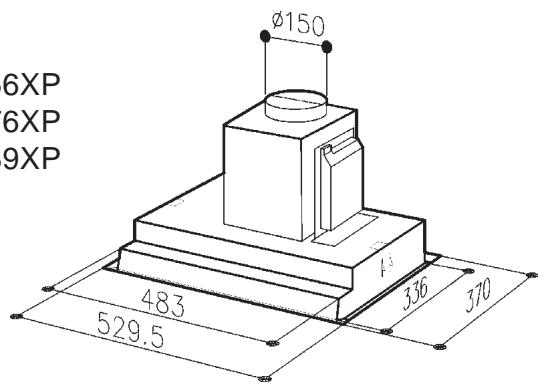

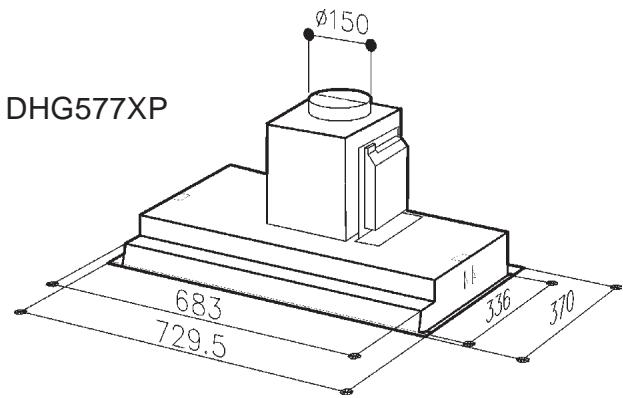

Maße

DHG556XP

DHG576XP

DHG589XP

STROMANSCHLUSS

Beim Stromanschluss überprüfen, dass die Spannung der auf dem Typenschild angegebenen entspricht.

Vor Beginn der Reinigungs- und Wartungsschritte das Gerät vom Netz trennen.

Der Stromanschluss muss gemäß den geltenden Bestimmungen vom Fachmann vorgenommen werden.

Dieses Gerät ist so konstruiert, dass es zur Isolationsklasse I gehört.

ACHTUNG:这意味着 Gerät muss geerdet werden.

Beim elektrischen Anschluss muss überprüft werden, ob die Spannungswerte des Stromnetzes mit den Werten auf dem im Innern des Gerätes angebrachten Typenscholds übereinstimmen. Falls Ihr Gerät nicht mit einem fest angeschlossenem Kabel mit Stecker oder einer sonstigen Vorrichtung, die eine allpolige Unterbrechung mit einer Kontaktöffnung die eine Komplette Trennung in den Konditionen der Kategorie Überspannung III erhögt versehen ist, so müssen die entsprechenden Trennvorrichtungen in dem Speisenetz, gemäß den Installationsregeln vorgesehen werden. Das Gerät so aufstellen, dass der Stecker zugänglich ist, falls Ihr Gerät mit einem Netzkabel mit Stecker ausgestattet ist.

VOR BEGINN DER ARBEITEN STETS DIE HAUBE VOM NETZ TRENNNEN (STECKDOSE ODER SCHALTER).

Nur eine sorgfällige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.

ACHTUNG: DEN MODELLE DHG589XP ISST MIT EINEM SENSOR AUSGESTATTET. VERWenden SIE KEINE SILIKONHALTIGEN PRODUKTE IN UNMITTELBERER NAHE, UM SCHÄDEN AM SENSOR ZU VERMEIDEN.

- Wartung des Gehäuses:

Bei der Sauerung des Gehäuses ist die Verwendung von Produkten, die Scheuermittel enthalten, zu vermeiden.

- Wartung des Fettfilters

Die Fettfilter benötigen eine regelmäßige Wartung und müssen alle zwei Monate gereinigt werden.

Die Fettfilter entfernen:

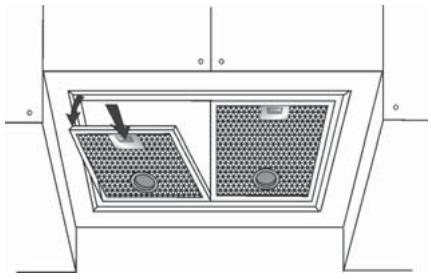

Entspruchend dem Griff die Sperre nachinnen drucken und den Filter nach untenziehen (Abb.11).

Die Filter mit einem normalen im Handel erhältlichen neutralen Produkt waschen, anschließend reichlich spulen und trocknen.

Die Waschung kann auch in der Geschirrspulmaschine vorgenommen werden, bzw ist darauf zu achten, die Filter nicht mit schmutzigem oder silbernem Geschirr in Berührung kommt zu laessen. Die Fettfilter wieder einbauen.

Fig. 11

- Wartung der Kohlefilter:

Wenn Sie das Gerät im Umluftbetrieb benutzen, müssen der Kohlefilter je nach Gebrauch im Durchschnitt alle sechs Monate ausgewechselt werden. Referenzdaten Kohlefilter: AH4063U1.

Zur Entfernung der Kohlefilter müssen zunachst die Fettfilter (Abb.11) halten werden.

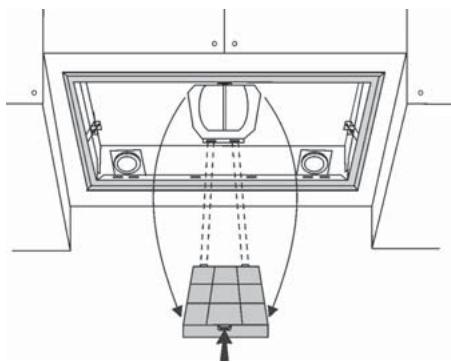

Nehmen Sie dann den Kohlefilter an, indem Sie den Haltestift nachinnen drucken und so lange drehen, bis die beiden Laschen zum Vorschein kommt (Abb.12).

Der Kohlefilter austauschen und die Fettfilter wieder montieren.

Fig. 12

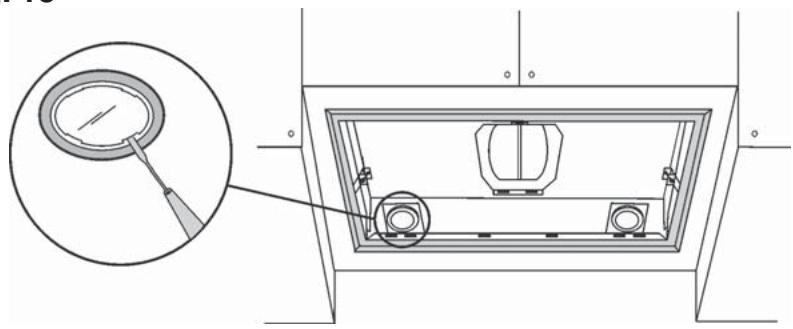

- Auswechselung der Halogenlampen:

Zum Wechsel der Halogenlampen müssen zunachst die Fettfilter abgenommen werden (Abb. 11). Fassen Sie den Deckel an den entsprechenden Vertiefungen und nehmen Sie den Deckel ab (Abb. 13). Mit Lampen desselben Typs ersetzen. ACHTUNG:

Glaskolben nicht mit bloßen Händen anfassen.

Fig. 13
