GEBRUIKSAANWIJZING Asado Outwell

NL: GEBRUIKSAANWIJZING

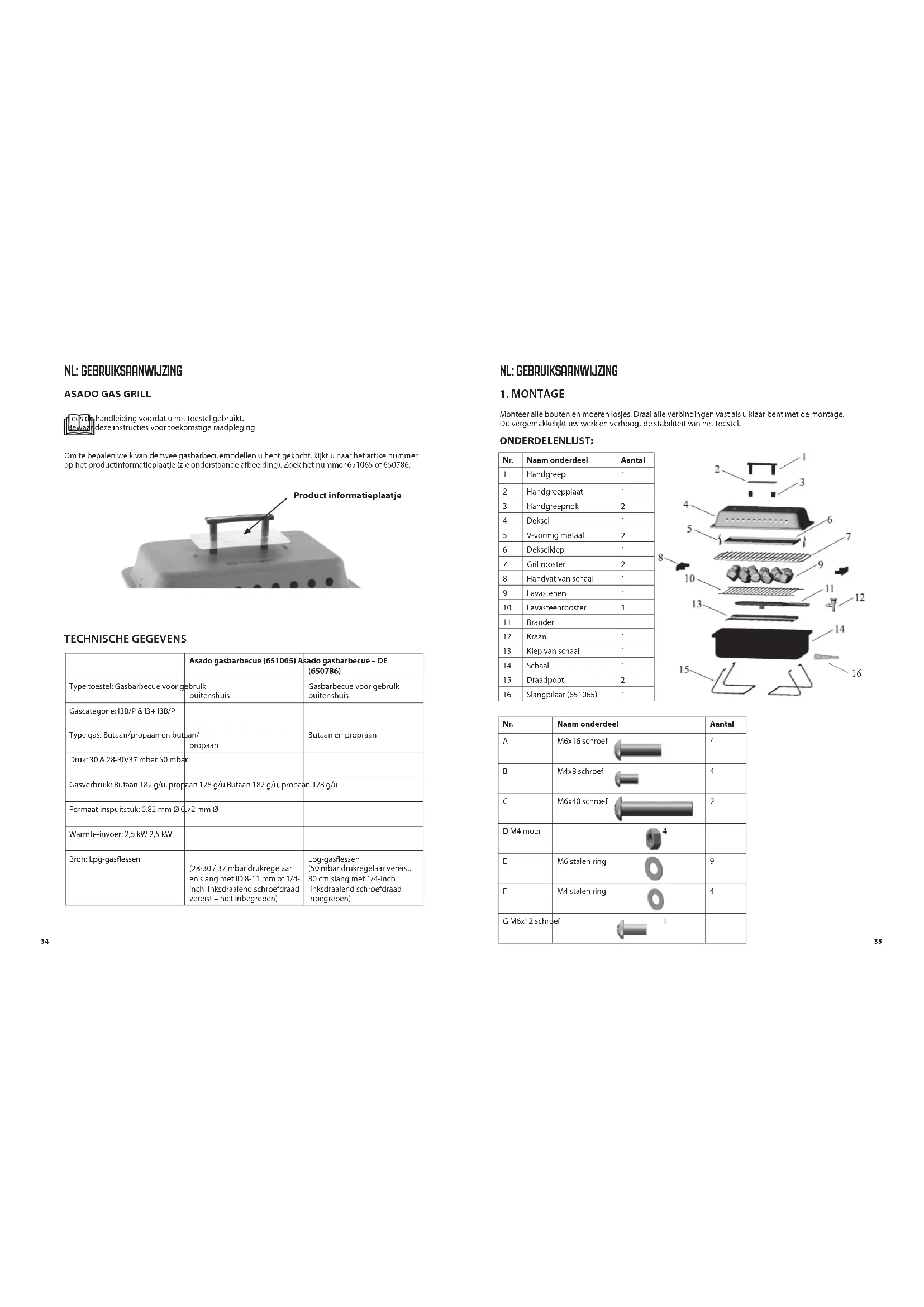

FR: MODE D'EMPLOILees de handleiding voordat u het toestel gebruikt. Bewaar deze instructies voor toekomstige raadpleging Om te bepalen welk van de twee gasbarbecuemodellen u hebt gekocht, kijkt u naar het artikelnummer op het productinformatieplaatje (zie onderstaande afbeelding). Zoek het nummer 651065 of 650786.Product informatieplaatje TECHNISCHE GEGEVENS Asado gasbarbecue (651065) Asado gasbarbecue – DE (650786)Type toestel: Gasbarbecue voor gebruik buitenshuisGasbarbecue voor gebruik buitenshuisGascategorie: I3B/P & I3+ I3B/PType gas: Butaan/propaan en butaan/propaanButaan en propraanDruk: 30 & 28-30/37 mbar 50 mbarGasverbruik: Butaan 182 g/u, propaan 178 g/u Butaan 182 g/u, propaan 178 g/uFormaat inspuitstuk: 0.82 mm Ø 0.72 mm ØWarmte-invoer: 2,5 kW 2,5 kWBron: Lpg-gasessen (28-30 / 37 mbar drukregelaar en slang met ID 8-11 mm of 1/4-inch linksdraaiend schroefdraad vereist – niet inbegrepen)Lpg-gasessen (50 mbar drukregelaar vereist. 80 cm slang met 1/4-inch linksdraaiend schroefdraad inbegrepen)

Monteer alle bouten en moeren losjes. Draai alle verbindingen vast als u klaar bent met de montage. Dit vergemakkelijkt uw werk en verhoogt de stabiliteit van het toestel. ONDERDELENLIJST: Qty112121121111112 D M4 moer 4E M6 stalen ring 9F M4 stalen ring 4G M6x12 schroef 1 Nr. Naam onderdeel Aantal A M6x16 schroef 4B M4x8 schroef 4C M6x40 schroef 2 6 screw M6 ×40 screw Steel washer M4×8 screw

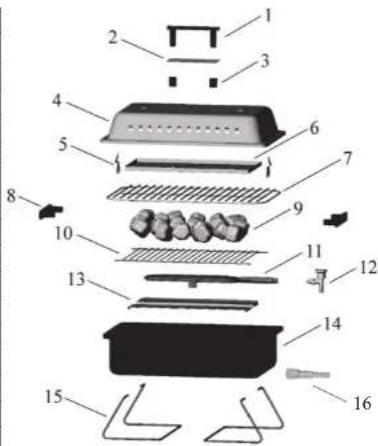

Steel washer crew Nr. Naam onderdeel Aantal 1 Handgreep 12 Handgreepplaat 13 Handgreepnok 24 Deksel 15 V-vormig metaal 26 Dekselklep 17 Grillrooster 28 Handvat van schaal 19 Lavastenen 110 Lavasteenrooster 111 Brander 112 Kraan 113 Klep van schaal 114 Schaal 115 Draadpoot 216 Slangpilaar (651065) 1

NL: GEBRUIKSAANWIJZING

NL: GEBRUIKSAANWIJZING1

MONTAGE-INSTRUCTIE: Zorg dat u voor de montage het nodige gereedschap bij de hand hebt. U hebt een kruiskopschroevendraaier, een tang en een verstelbare moersleutel nodig.

• WAARSCHUWING: Alleen buiten gebruiken

• Gebruik het toestel niet verkeerd en gebruik het niet voor andere doeleinden dan waarvoor het bestemd is.

• Breng geen wijzigingen aan het toestel aan.

• Laat het toestel nooit onbeheerd achter wanneer het brandt.

• Ga voorzichtig met het toestel om. Zorg dat u het niet laat vallen. WAARSCHUWING: Verplaats het toestel niet tijdens het gebruik.

• Gebruik handschoenen en stevig lang barbecuegereedschap als u op de gasgrill kookt.

• Er kan heet vet onder uit de vuurschaal druipen. Steek uw gasbarbecue niet aan op een oppervlak dat beschadigd kan worden door het hete vet of de hitte die door de gasbarbecue wordt gegenereerd.

• Gebruik geen toestel dat lekt, beschadigd is of niet goed werkt.

• WAARSCHUWING: Bereikbare delen kunnen zeer heet zijn. Houd jonge kinderen uit de buurt.

• WAARSCHUWING: Sluit na gebruik de gastoevoer af op de gases

• Koppel de gases altijd los van het toestel als u het niet gebruikt.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoen in de nabijheid van dit of enig ander toestel.

• Lpg-cilinders die niet zijn aangesloten voor gebruik, mogen niet worden bewaard in de nabijheid van dit of een ander toestel.

• Het toestel moet op een horizontaal oppervlak worden gebruikt - dat de werking niet zou kunnen schaden - vrij van droog gras, zand enz. - Plaats het niet op brandbare materialen.

• Het toestel moet tijdens gebruik uit de buurt van ontvlambare materialen worden gebruikt, met de hieronder aangegeven minimumafstanden. 150 cm 50 cm 50 cm 50 cm 50 cm

NL: GEBRUIKSAANWIJZING NL: GEBRUIKSAANWIJZINGUw gasbarbecue aansluiten op een gases Zie de tabel TECHNISCHE GEGEVENS voor informatie over de drukregelaar en de slang. Gebruik alleen een drukregelaar die voldoet aan EN16129 en een slang die voldoet aan EN16436. De slang mag niet langer zijn dan 150 cm. Zowel de drukregelaar als de slang moeten eveneens voldoen aan de nationale voorschriften. Vervang de slang volgens de nationale voorschriften. Zorg dat de slang niet wordt verdraaid. Lees altijd de gebruiksaanwijzing met betrekking tot de drukregelaar en de slang. Laat de drukregelaar nooit aan de gases zitten als deze van de gasslang is losgekoppeld.

1) Hoe u uw gasbarbecue op een gases moet aansluiten, hangt af van het model dat u hebt gekocht.

Lees de onderstaande instructies voor uw Asado gasbarbecuemodel. Asado gasbarbecue (651065): Om uw gasbarbecue te kunnen gebruiken, moet u een lpg-gases, een drukregelaar en een slang aanschaen. Het soort gas kan butaan of propaan zijn. De drukregelaar moet op de gekozen gases passen en een toevoerdruk van 28-30 mbar leveren als het om butaangas gaat. 30 of 37 mbar als het om propaangas gaat. De slang moet zowel op de drukregelaar als op de gasbarbecue passen. De gasbarbecue kan worden gebruikt met ¼-inch linksdraaiende schroefdraad, 8mm ID of 10/11mm ID. a) Als uw slang een binnendiameter van 8 mm heeft, duwt u de slang over de eerste geribbelde helft van de verwijderbare slangpilaar. Schroef de slang en de slangpilaar op de gasinlaataansluiting. b) Als uw slang een binnendiameter van 10/11 mm heeft, duwt u de slang helemaal over het geribbelde deel van de verwijderbare slangpilaar. Schroef de slang en de slangpilaar op de gasinlaataansluiting. c) Als uw slang is voorzien van een linksdraaiende schroefdraad van ¼ inch, schroeft u de slang rechtstreeks op de gasinlaataansluiting. De slang moet handvast plus een kwartslag worden aangedraaid. Asado gasbarbecue – DE (650786): Om uw gasbarbecue te kunnen gebruiken, moet u een lpg-gases en een drukregelaar aanschaen (de slang is meegeleverd met uw gasbarbecue). Het soort gas kan butaan of propaan zijn. De drukregelaar moet op de gekozen gases passen en een toevoerdruk van 50 mbar leveren. De slang moet zowel op de drukregelaar als op de gasbarbecue passen. De gasbarbecue is voorzien van een ¼-inch linksdraaiende schroefdraad. De meegeleverde slang van 80 cm is voorzien van ¼-inch linksdraaiende schroefdraad en kan rechtstreeks op de gasinlaataansluiting worden geschroefd. De slang moet handvast plus ¼ slag worden aangedraaid.

2. Zodra u uw gasbarbecue op een gases hebt aangesloten, plaatst u de gases aan de zijkant van

uw gasbarbecue. Houd er rekening mee dat de es uit de buurt van warmte en in een veilige en rechtopstaande positie moet worden bewaard.

3. Bevestig de drukregelaar op de juiste manier aan de kraan van de gases (raadpleeg de

gebruiksaanwijzing die bij de drukregelaar is geleverd).

4. Controleer altijd alle verbindingen met zeepsop op lekken.

GEBRUIK NOOIT EEN OPEN VLAM OM TE CONTROLEREN OP LEKKEN. a) b) c) Uw gasbarbecue aansteken

1. Verwijder het deksel van uw gasbarbecue

2. Sluit de kraan door de knop met de wijzers van de klok mee te draaien (in de richting van de pijl

naast het woord 'CLOSED') tot de aanslag (niet te vast aandraaien).

3. Open de drukregelaar op de gases.

4. Gebruik een lange lucifer of iets vergelijkbaars en steek de aangestoken lucifer door het gat aan de

zijkant tegenover de gaskraan. Draai de gaskraan voorzichtig tot halverwege (in de richting van de pijl naast de tekst 'OPEN'). De brander moet nu gaan branden.

5. Gebruik de kraan om de warmte te regelen.

Voor uw veiligheid – als u gas ruikt

• Als het toestel een lek vertoont (een gaslucht), sluit u de gastoevoer af en brengt u het toestel onmiddellijk naar buiten naar een goed geventileerde plaats zonder vlammen waar het lek kan worden opgespoord en gestopt. Als u het toestel op lekken wilt controleren, doe dat dan buiten. Probeer geen lekken op te sporen met een vlam, gebruik zeepsop.

• Als de geur aanhoudt, stop dan onmiddellijk met het gebruik van het apparaat en neem contact op met uw dealer of gasleverancier.

3. DE GASFLES VERWISSELEN

• Schakel het toestel volledig uit. Wees voorzichtig, het gastoestel kan heet zijn.

• De gases moet worden verwisseld op een goed geventileerde plaats, bij voorkeur buiten, uit de buurt van eventuele ontstekingsbronnen, zoals open vuur, waakvlammen, elektrische haarden en uit de buurt van andere mensen.

• Volg de bij de gases en de gasdrukregelaar geleverde gebruiksaanwijzingen.

• Voor het veilig aansluiten van een nieuwe gases op het toestel volgt u de instructies in het gedeelte ‘Uw gasbarbecue aansluiten op een gases’.

• Als de gasdruk daalt of u het gas niet kunt aansteken, controleer dan of er nog gas in de es zit. Als er nog gas in de es zit, is het inspuitstuk van het toestel mogelijk verstopt.

4. REINIGING & ONDERHOUD

• Controleer de algemene toestand van het toestel visueel en reinig het regelmatig.

• Zorg dat het toestel volledig is afgekoeld voordat u het reinigt.

• Gebruik een staalborstel, staalwol of een schuurspons om het rooster schoon te maken.

• De binnenzijde van het deksel van de behuizing van de gasbarbecue moet ook met heet zeepwater worden afgewassen.

• Controleer regelmatig of de brander vrij is van insecten en spinnen die het gassysteem kunnen blokkeren.

• Reinig de venturibuis op de brander (11) zeer zorgvuldig en controleer of deze niet verstopt is. Wij raden u aan een pijpenrager te gebruiken om het gebied rond de venturibuis schoon te maken.

• Manipuleer geen door de fabrikant verzegelde onderdelen.

• WAARSCHUWING: Elke wijziging aan het toestel kan gevaarlijk zijn. Venturi tube

NL: GEBRUIKSAANWIJZING NL: GEBRUIKSAANWIJZING5. OPSLAG

• Zorg ervoor dat het toestel volledig is afgekoeld.

• Koppel de gases los voordat u het toestel opbergt. Bewaar zowel het toestel als de gases op een droge en goed geventileerde plaats, vrij van stof en vuil, en uit de buurt van warmte en direct zonli- cht. Als u er niet in slaagt een storing te verhelpen aan de hand van de hierboven vermelde instructies, neem dan contact op met de dealer of de Outwell-klantenservice. Outwell-klantenservice e-mail: info@outwell.com Tel.: +45 70 22 85 00
