GEBRUIKSAANWIJZING Edmonds 6 TC Outwell

NL: GEBRUIKSAANWIJZING NL: GEBRUIKSAANWIJZING

BELANGRIJK:

Lees de gebruiksaanwijzing voordat je het apparaat gaat gebruiken. Bewaar deze gebruiksaanwijzing voor later gebruik.

WAARSCHUWING

• Alleen klasse III / SELV-werking — Voeding via USB-C-stekker; gebruik alleen gecertificeerde, onbeschadigde USB-C-voedingsbronnen (niet meegeleverd) die overeenkomen met de nominale spanning en stroomsterkte van het apparaat.
• Koppel de stroombron los en verwijder deze, en koppel de lamp los en haal deze uit de tent of luifel voordat u deze inpakt. Gebruik de daarvoor bestemde draagtas om de lamp op te bergen.
• Risico op elektrische schok — Wijzig, demonteer of probeer het apparaat niet te repareren; interne onderdelen kunnen niet door de gebruiker worden gerepareerd.
• Als het product niet correct werkt, raadpleeg dan hoofdstuk 3: Problemen oplossen.
• Neem contact op met de klantenservice (zie contactgegevens op de achterkant van de handleiding) als het probleem zich blijft voordoen.
• Gevaar voor de ogen — Kijk niet rechtstreeks in de lichtbron. Langdurige blootstelling op korte afstand kan ongemak aan de ogen veroorzaken.
• IP44-gecertificeerd — Beschermd tegen vaste voorwerpen groter dan 1 mm en spatwater uit alle richtingen. Niet onderdompelen of blootstellen aan waterstralen onder hoge druk.
• Alleen droog opbergen. Verwijderen voor het inpakken. De stoffen hoes met LED wordt tijdens gebruik in de tent/luifel gerlst; rits deze eruit en koppel alle stekkers los voordat u gaat inpakken. Zorg ervoor dat de tent/luifel volledig droog is voordat u deze opbergt om schimmel, geurtjes en schade aan de stof en de lamp te voorkomen. Bewaar de lamp op een koele, droge plaats.
• Sluit de lichtslang niet aan op de stroomvoorziening terwijl deze zich in de verpakking bevindt of op een haspel is opgerold.
• Gebruik de lichtslang niet wanneer deze is afgedekt of in een oppervlak is verzonken.
• Open of snijd de lichtslang niet door.

1. Productinhoud

1. Stoffen hoes met ritssluiting en LED (meegeleverd in draagtas)
2. Voedingskabel met aansluitstekker (vooraf geinstalleerd)

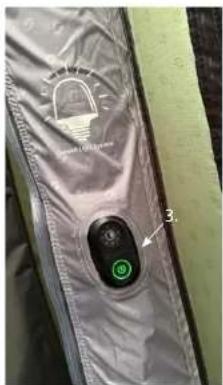

3. Schakeleenheid (vooraf geïnstalleerd)
4. USB-C-stekker
5. Connectorstekker
6. AAN/UIT-knop
7. DIM-knop

2. Installatie en gebruik

Het Outwell Light System (OLS) wordt meegeleverd bij bepaalde Outwell-tenten en -voortenten. De schakelaar (3) en het netsnoer (2) zijn vooraf geinstalleerd. De stoffen hoes met ritssluiting en LED (1) wordt apart geleverd in een speciale draagtas en moet vóór gebruik worden aangebracht.

Stroomvereisten: USB-C-stroombron, minimaal 5 V 2 A (10 W) (niet meegeleverd).

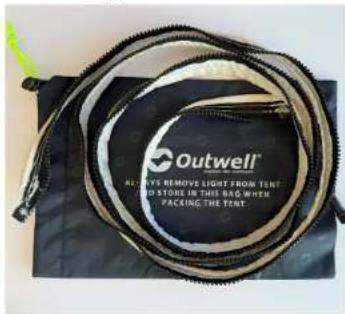

Om het verlichtingssysteem in de tent of voortent te gebruiken, zoekt u de stoffen hoes met ritssluiting en LED (1) in de draagtas.

2.1 Stoktenten en luifels

Zoek de binnenritssluiting en ritssluit de stoffen hoes met LED (1).

Zoek in de kabelhoes de vooraf geïnstalleerde connectorstekker (5). Open de hoes (klittenband) en sluit deze aan op de connectorcontactdoos (2).

NL: GEBRUIKSAANWIJZING NL: GEBRUIKSAANWIJZING

Let op: de inkeping in de stekker moet overeen- komen met de inkeping in de contactdoos. Stop de connector terug zodat deze verborgen is in de kabelhoes.

Zoek de USB-C-stekker (4) in het vakje. Trek de kabel voorzichtig uit om beschadiging van de tent/luifel te voorkomen

2.2 Luchttenten

Steek de USB-C-stekker (4) in een geschikte stroombron (USB-adapter, powerbank of powerstation). De OLS is nu klaar voor gebruik.

Zoek de binnenritssluiting en ritssluit de stoffen hoes met LED (1) dicht.

Zoek in de kabelhoes van de luchtbuis (met ritssluiting) de vooraf geïnstalleerde connectorstekker (5) en sluit deze aan op de connectorcontactdoos (2). Let op: de inkeping in de stekker moet overeenkomen met de inkeping in de contactdoos.

Duw de connector terug zodat deze verborgen is in de kabelhuls.

Zoek de USB-C-stekker (4) in het vakje. Trek de kabel voorzichtig uit om schade aan de tent/luifel te voorkomen.

Steek de USB-C-stekker (4) in een geschikte stroombron (USB-adapter, powerbank of powerstation). De OLS is nu klaar voor gebruik.

TIP: In het OLS-vakje kunnen kleine stroombronnen zoals een powerbank worden opgeborgen.

NL: GEBRUIKSAANWIJZING NL: GEBRUIKSAANWIJZING

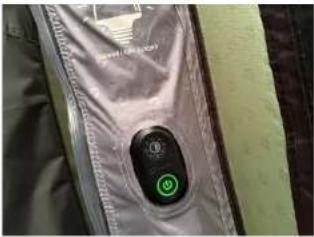

2.3 Werking (alle tenten)

Druk op ON/OFF (6) om het licht in te schakelen.

Druk op DIM (7) om de helderheid te wijzigen: 5% → 50% → 100%.

Houd de DIM-schakelaar ingedrukt om te dimmen naar een willekeurig helderheidsniveau tussen 5% en 100%.

Druk op ON/OFF (6) om uit te schakelen.

Geheugen: De OLS onthoudt de laatst geselecteerde helderheid na uitschakeling.

Probleem Mogelijke oorzaak Oplossing
Het lampje gaat niet branden De stroombron (batterijpakket of USB-aansluiting) is niet opgeladen of wordt niet van stroom voorzien		Laad de batterij op of sluit deze aan op een USB-poort met stroomvoorziening
Lamp gaat niet branden De stroombron	of kabel is beschadigd Controleer op zich	htbare schade;vervang indien nodig (neem contact op met de klantenservice voor vervangende onderdelen, zie achterkant van de handleiding)
Het lampje gaat niet branden of knippert	USB C-stekker is niet volledig in de stroombron gestoken	Steek de USB-C stekker stevig in de stopcontact totdat deze goed vastzit
Het lampje gaat niet branden of knippert	De stekker of aansluiting is beschadigd of heeft verbogen/gebroken pinnen	Koppel de connector los; controleer op verbogen of gebroken pinnen. Vervang beschadigde onderdelen (neem contact op met de klantenservice voor vervangende onderdelen, zie achterkant van de handleiding)
Het lampje gaat direct na het Inschakelen weer uit	De stroomtoevoer is te laag Gebruik een	USB-voeding die mini-maal 5 V 2 A / 10 W kan leveren
De achtergrondverlichting van de AAN/UIT-schakelaar gaat na een tijdje uit	Automatische uitschakelfunctie van de stroombron	Schakel de powerbank opnieuw in of gebruik een stroombron zonder automatische uitschakeling

Neem contact op met de klantenservice als het probleem zich blijft voordoen (zie de contactgegevens op de achterkant van deze handleiding).

Onderdelen vervangen

Gebruik alleen originele Outwell-onderdelen. Neem bij twijfel contact op met de klantenservice.

3.1. Luchttenten en voortenten

• Open de kabelhuls van de luchtbuis (ritssluiting).
• Zoek de aansluitbus (2) en koppel deze los van de aansluitstekker (5).
• Rits indien nodig de stoffen hoes met LED (1) los.
• Maak de schakeleenheid (3) los van de klittenbandbevestiging.
• Monteer alles in omgekeerde volgorde.

3.2. Tentstokken en luifels

• Zoek de connectorbus (2) in de kabelhuls en koppel deze los van de connectorstekker (5).
• Rits indien nodig de stoffen hoes met LED (1) los.
• Maak de schakeleenheid (3) los van de klittenbandbevestiging.
• Montage in omgekeerde volgorde.

4. Reiniging en onderhoud

Controleer regelmatig visueel de algemene staat van de verschillende onderdelen van het verlichtingssysteem.

De onderdelen kunnen indien nodig worden gereinigd met een vochtige doek.

WAARSCHUWING: Gebruik geen scherpe of harde voorwerpen of schoonmaakmiddelen voor het reinigen, aangezien deze het product kunnen beschadigen.

5. Lichtbron: LED

Dit product bevat een lichtbron van energie-efficiëntieklasse F.

De lichtbron van dit armatuur is niet vervangbaar. Wanneer de lichtbron het einde van zijn levensduur bereikt, moet het volledige armatuur worden vervangen.

De LED-module en de besturingselektronica zijn niet ontworpen om door de gebruiker op componentniveau te worden vervangen. Als er onderhoud nodig is, vervang dan de complete stoffen hoes met LED (1) of schakeleenheid (3), al naar gelang het geval.

6. Afvoer

Gescheiden inzamelen.

Als het product niet meer functioneert, koppel het dan los van alle stroombronnen voordat u begint met het demonteren.

Om het milieu en de menselijke gezondheid te beschermen, mag het product niet als ongesorteerd huishoudelijk afval worden weggegooid, maar moet het apart worden ingezameld. Voer elektronische onderdelen en alle andere componenten af volgens de lokale voorschriften. Maak gebruik van de beschikbare retour- en inzamelsystemen, ongeacht welke producenten of andere exploitanten deze hebben opgezet.

Draag bij aan hergebruik, recycling en andere vormen van terugwinning van het product.
