BRUKSANVISNING Edmonds 6 TC Outwell
Läs bruksanvisningen innan du använder produkten. Spara dessa instruktioner för framtida bruk.
Varning
- Endast klass III / SELV-drift – Strömförsörjning via USB-C-hankontakt; använd endast certifierade, oskadade USB-C-strömkällor (ingår ej) som matchar enhetens markspänning och markström.
- Koppla bort och ta bort strömkällan och koppla bort och ta bort lampan från tältet eller markisen innan du packar ihop den. Använd den medföljande bärväskan för att förvara lampan.
- Risk för elstötar – Modifera, demontera eller försök inte reparera enheten; interna komponenter kan inte repareras av användaren.
- Om produkten inte fungerar korrekt, se avsnitt 3: Felsökning.
Om problemet kvarstår, kontakta kundtjänst (se kontaktinformation på baksidan av manualen). - Risk för ögonskador – Titta inte direkt in i ljuskällan. Långvarig exponering på nära håll kan orsaka ögonhavär.
- IP44 klassad – Skyddad mot fasta föremål större än 1 mm och stänkande vatten från alla håll. Sänk inte ner den i vatten och utsätt den inte för högtrycksvattenstrålar.
- Ta ut LED-ljusslinga ur tältet/bustältet och koppla från alla kontakter innan nedpackning. Se till att tältet/bustältet är helt torrt innan det förvaras för att undvika mögel, lukt och skador på tyg och belysning. Förvara ljussystemet på en sval och torr plats.
- Anslut inte ljusslangen till strömförsörjningen medan den är i sin förpackning eller upprullad på en rulle.
- Använd inte ljusslangen när den är täckt eller infälld i en yta.
- Öppna eller klipp inte ljusslangen.
- Anslut inte ljusslangen till strömförsörjningen medan den är i sin förpackning eller upprullad på en rulle.
- Använd inte ljusslangen när den är täckt eller infälld i en yta.
- Öppna eller klipp inte ljusslangen.
1. Produktinnehåll

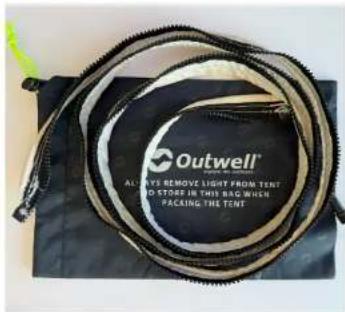

- LED-ljusslinga med dragkedja (medföljer i förvaringspåse)
- Strömkabel med gångad plugg (medföljer monterad i tältet)

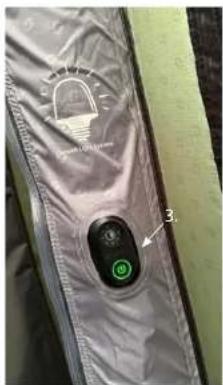

- Brytarenhet (medföljer monterad i tältet)
- USB-C-plugg
- Gängad plugg på LED
- ON/OFF-knapp
- DIM-knapp
2. Installation och användning
Outwell Light System (OLS) ingår i utvalda Outwell-tält och biltält. Brytarenheten (3) och strömkabeln (2) är förinstallerade I tältet. LED-Ijusslinga med dragkedja (1) levereras separat i en egen förvaringspåse och måste monteras före användning.
Strömkrav: USB-C-strömkälla, minst 5 V 2 A (10 W) (Ingår ej).
För att använda belysningssystemet i tältet eller biltältet, leta reda på förvaringspåsen med LED- ljusslinga (1) i tältets transportväskä.
2.1 Tält och biltält med stolpar
Hitta dragkedjan i tältets tak och fast LED-ljusslingan (1) i tältet med dragkedjan.
Hitta den gångade pluggen (5) i kabelkanalen. Öppna kanalen (kardborre) och anslut den til den gångade pluggen på LED:en (2). Observera att pilarna på pluggarna ska vare vända mot varandra för att de ska kunna kopplas ihop korrekt.
SE: BRUKSANVISNING SE: BRUKSANVISNING
Skjut tilbaka pluggen så att den är dold inne i kabelkanalen.
Hitta USB C-pluggen (4) i fickan. Dra ut kabeln försiktigt för att undvika att skada tältet/biltältet.
2.2 Uppbläsbara tälte och biltälte
Sätt i USB-C-pluggen (4) I en lämplig strömkälla (USB-adapter, powerbank eller laddstation). OLS är nu klar att användas.
Hitta dragkedjan i tältets tak och fäst LED- ljusslingan (1) i tältet med dragkedjan.
Hitta den gängade plugg (5) i kabelslitsen på luftslangens cover. Anslut den till den gängade pluggen på LED:en (2). Observera att pilarna på pluggama ska vara vända mot varandra för att de ska kunna kopplas ihop korrekt.
Om den gångade plugg (5) inte är synlig i kabelslitsen kan luftslangens cover öppnas med dess dragkedja, och pluggen kan föras genom kabelslitsen på nytt.
Skjut tilbaka pluggen så att den är dold inne i kabelslitsen.
Hitta USB-C-pluggen (4) I fickan. Dra ut kabeln försiktigt för att undvika att skada tältet/biltältet. 5. Sätt i USB-C-pluggen (4) i en lämplig strömkälla (USB-adapter, powerbank eller laddstation). OLS är nu klar att användas.

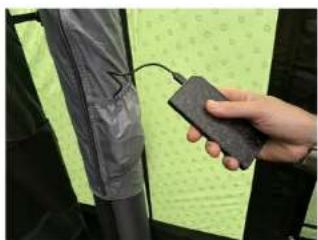

TIPS: OLS-fickan kan förvara små strömkällor som en powerbank.
SE: BRUKSANVISNING SE: BRUKSANVISNING
2.3 Användning (alla tält)

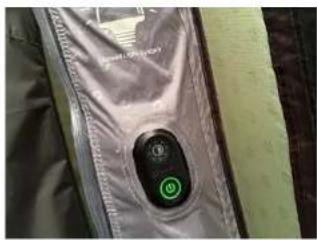

Tryck på ON/OFF (6) för att tända LED:en.
Tryck på DIM (7) för att växla mellan olika ljusstyrkor: 5 % → 50 % → 100 %. Håll DIM-knappen intryckt för att dimra till valfri ljusstyrka mellan 5 % och 100 %. Tryck på ON/OFF (6) för att stänga av.
Minne: OLS återställer den senast valda ljusstyrkan efter avstängning.
| Problem Möjlig orsak Lösning | ||
| Ljuset tänds inte Strömkällan (powerbank eller USB-utttag) är inte laddad eller strömförsörjd | Ladda powerbank eller anslut till en strömförsörjd USB-port | |
| Ljuset tänds inte Strömkällan eller kabeln är skadad Kontrollera om det finns syn | kga skador; byt ut vid behov (kontakta kundsupport för reservdelar, se bakslidan av manualen) | |
| Ljuset tänds inte eller blinkar USB-C-pluggen är inte helt isatt i strömkällan | Sätt i USB-C-pluggen ordentligt tills den sitter fast | |
| Ljuset tänds inte eller blinkar Anslutningspluggen eller uttaget är skadat eller har böjda/trasiga stift | Koppla ur pluggen och kontrollera om stiften är böjda eller trasiga. Byt ut skadade delar (kontakta kundsupport för reservdelar, se bakslidan av manualen) | |
| Ljuset slocknar omedelbart efter att den tänds | Strömkällans uteffekt är för låg Använd | en USB strömkälla som kan leverera minst 5 V 2 A / 10 W |
| ON/OFF knappens bakgrundsbelysn-ing slocknar efter ett tag | Strömkällans automatiska avstängningsfunktion | Slå på powerbanken igen eller använd en strömkälla utan automatisk avstängning |
Om problemet kvarstår, kontakta kundtjänst (se kontaktuppgifter på baksidan av denna bruksanvisning).
Byte av komponenter
Använd endast originaldelar från Outwell. Om du är osäker, kontakta kundtjänst.
3.1. Uppblåsbara tälte och biltält
- Öppna luftslangens cover (dragkedja).
- Hitta gångad plugg (2) och koppla bort gångad plugg på LED:en (5).
- Dra av LED-ljusslinga (1) om det behövs.
- Lossa brytarenheten (3) från kardborrefästet.
• Montera ihop i omvänd ordning.
3.2. Tält och biltält med stolpar
- Hitta gångad plugg (2) i kabelkanalen och koppla bort gångad plugg på LED:en (5).
- Dra av LED-Ijusslinga (1) om det behövs.
- Lossa brytarenheten (3) från dess fäste.
- Montera ihop i omvänd ordning.
4. Rengöring och underhåll
Kontrollera regelbundet det allmänna sklicket på de olika komponenterna i belysningssystemet.
Komponenterna kan vid behov rengöras med en fuktig trasa.
WARNING: Använd inte vassa eller hårda föremål eller rengöringsmedel för rengöring, eftersom dessa kan skada produkten.
5. Ljuskälla: LED
Denna produkt innehåller en Ijuskälla av energieffektivitetsklass F.
Ljuskällan i denna armatur är inte utbytbar. När ljuskällan när slutet av sin livslängd ska hela armaturen bytas ut.
LED-modulen och styrelektroniken är inte konstruerade för att bytas ut på
komponentnlivå av användaren. Om service krävs, byt ut hela LED-Ijusslingan (1) eller brytarenheten (3) efter behov.
6. Avfallshantering
Samla in separat.
Om produkten inte längre fungerar, koppla bort den från alla strömkällor innan du påbörjar demonteringen.
För att skydda miljön och människors hälsa får produkten inte kasseras som osorterat kommunalt avfall utan ska samlas in separat.
Kassera elektroniska delar och alla andra komponenter enligt lokala bestämmelser.
Använd de retur- och insamlingssystem som finns tillgängliga, oavsett vilka tillverkare eller andra aktörer som har inrättat dem.
Bidra till återanvändning, återvinning och andra former av återvinning av produkten.
7. Tekniska data
5.0V 10.0W
Ingâng:5,0V 2,0A
Klass 3-apparat
