Producttype	Mobiele oliekachel, bijverwarming
Merk	Qlima
Model	SRE3231C2
Afmetingen (B x D x H)	371 x 299 x 429 mm
Gewicht	7.7 kg
Elektrische voeding	230 V ~ 50 Hz
Elektrisch verbruik (ontsteking / werking)	335 W / 250 W
Gemiddeld elektrisch verbruik tijdens gebruik	78 W - 123 W
Aanbevolen brandstof	Vloeibare brandstof voor mobiele verwarmingstoestellen (besluiten 2002 en 2010)
Inhoud verwijderbare tank	5 liter
Nominaal verwarmingsvermogen	2040 W (170 g/h)
Maximaal verwarmingsvermogen	3000 W (250 g/h)
Minimaal verwarmingsvermogen	1080 W (90 g/h)
Autonomie van de tank	16 tot 44 uur
Aanbevolen ruimtevolume (niet gemeubileerd)	48 tot 120 m³
Ontsteking	Elektrisch
Temperatuurinstelling	Van 5 °C tot 26 °C
Timer	Programmering van het inschakeltijdstip
Economische functie	SAVE-modus (temperatuurbehoud)
Kinderbeveiliging	Toetsvergrendeling
Automatische uitschakeling	Na 36 uur continu gebruik
Luchtkwaliteitssensor	Directe meting van CO2 (NDIR)
Geluidsniveau	28-35 dB
Onderhoud	Reiniging van het brandstoffilter en het ventilatorfilter
Inbegrepen accessoires	Handpomp, transportdop
Garantie	4 jaar (exclusief verbruiksartikelen en normale slijtage)

Veelgestelde vragen - SRE3231C2 QLIMA

Welk type brandstof moet ik gebruiken?

Gebruik uitsluitend een vloeibare brandstof voor mobiele verwarming conform de besluiten van 18/07/2002 en 25/06/2010, zoals Qlima Premium Quality Fuels. Gebruik van een andere brandstof kan het apparaat beschadigen en de garantie doen vervallen.

Hoe vul ik de tank veilig?

Schakel het apparaat uit en laat het afkoelen. Verwijder de verwijderbare tank, vul deze in een andere ruimte, uit de buurt van warmtebronnen. Gebruik de meegeleverde handpomp en vul niet boven de markering. Controleer op lekkage voordat u de tank terugplaatst.

Het apparaat gaat niet aan, wat moet ik doen?

Controleer of de kinderbeveiliging is uitgeschakeld (symbool CHILD LOCK). Als de tank leeg is, vul deze dan. Wacht na het vullen ongeveer 45 seconden tot de brandstof de vaste tank bereikt. Als het probleem aanhoudt, raadpleeg dan de foutcode op het display.

Wat betekenen de foutcodes E01, E02, E03?

E01 : schok of aardbeving – controleer het apparaat en druk op ON/OFF. E02/E03 : ontstekingsfout of water/stof in het filter of de tank – reinig het brandstoffilter en verwijder water uit de vaste tank. Als de code aanhoudt, neem dan contact op met de klantenservice.

Hoe activeer en deactiveer ik de kinderbeveiliging?

Houd de CHILD LOCK (15) toets langer dan 3 seconden ingedrukt tot een pieptoon. Het symbool CHILD LOCK verschijnt. Om uit te schakelen, herhaalt u dezelfde handeling.

Het apparaat stopt na 36 uur gebruik, is dat normaal?

Ja, dit is een veiligheidsfunctie: het apparaat schakelt automatisch uit na 36 uur continu gebruik. U kunt het weer inschakelen door op ON/OFF te drukken.

Hoe onderhoud ik het brandstoffilter?

Schakel het apparaat uit, verwijder de verwijderbare tank en haal het brandstoffilter eruit. Reinig het met brandstof of perslucht (nooit met water). Plaats het terug na reiniging.

Wat te doen als er een brandlucht is?

Bij het eerste gebruik is een geur van nieuwe verf normaal. Ventileer de ruimte. Tijdens gebruik kan een geur worden veroorzaakt door brandstof van slechte kwaliteit, een lege tank of abnormale verbranding. Controleer de vlam (moet blauw zijn) en gebruik de aanbevolen brandstof.

Kan ik een verlengsnoer gebruiken?

Nee, het gebruik van een verlengsnoer of stekkerdoos is verboden om oververhitting of brand te voorkomen. Sluit het apparaat rechtstreeks aan op een wandcontactdoos van 230 V.

Hoe het apparaat aan het einde van het seizoen opbergen?

Laat het apparaat alle brandstof verbruiken en leeg dan de verwijderbare en vaste tank. Reinig het filter. Berg het apparaat op een droge, stofvrije plaats op, bij voorkeur in de originele verpakking. Gebruik nieuwe brandstof voor het volgende seizoen.

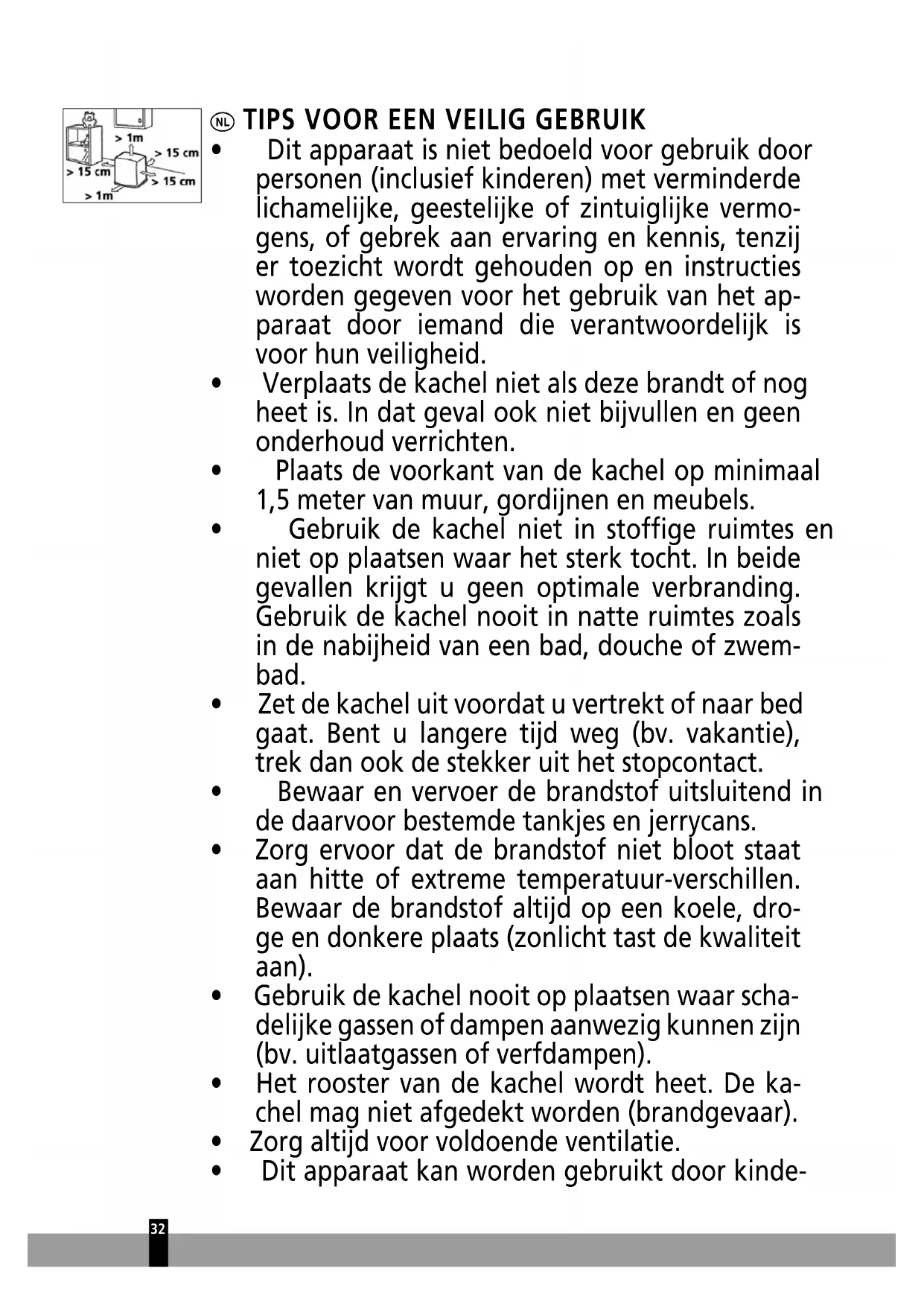

GEBRUIKSAANWIJZING SRE3231C2 QLIMA

Dit product is niet geschikt voor gebruik als primaire verwarming.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht op hen wordt gehouden en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Verplaats de kachel niet als deze brandt of nog heet is. In dat geval ook niet bijvullen en geen onderhoud verrichten.
• Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.
• Gebruik de kachel niet in stoffige ruimtes en niet op plaatsen waar het sterk tocht. In beide gevallen krijgt u geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
• Zet de kachel uit voordat u vertrekt of naar bed gaat. Bent u langere tijd weg (bv. vakantie), trek dan ook de stekker uit het stopcontact.
• Bewaar en vervoer de brandstof uitsluitend in de daarvoor bestemde tankjes en jerrycans.
• Zorg ervoor dat de brandstof niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
• Gebruik de kachel nooit op plaatsen waar schadelijke gassen of dampen aanwezig kunnen zijn (bv. uitlaatgassen of verfdampen).
• Het rooster van de kachel wordt heet. De kachel mag niet afgedekt worden (brandgevaar). Zorg altijd voor voldoende ventilatie.
• Dit apparaat kan worden gebruikt door kinderen

vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben, als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.

Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen waarop geen toezicht wordt gehouden.

GEVAAR

Dompel het apparaat niet onder in water en laat er geen water in lopen. - Open het apparaat nooit, dit kan een elektrische schok veroorzaken.

WAARSCHUWING

• De installatie moet volledig in overeenstemming zijn met lokale regelgeving, verordeningen en normen.
• Controleer of de netspanning op het typeplaatje overeenkomt met het lokale lichtnet voordat u het apparaat aansluit.
• Het apparaat is geschikt voor netspanningen van ~230 V.
• Als het netsnoer is beschadigd, moet u het, om gevaar te voorkomen, laten vervangen door een erkend servicecentrum of door vergelijkbaar bevoegde personen.
• Breng het apparaat ter inspectie of reparatie altijd naar een erkend servicecentrum.
• Reparaties door onbevoegden kunnen extreem gevaarlijke situaties opleveren voor de gebruiker. Probeer niet zelf het apparaat te repareren, in

dat geval vervalt uw garantie.

• Houd het netsnoer uit de buurt van hete oppervlakken. Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• De stekker moet altijd goed toegankelijk zijn.
• Steek geen objecten in de openingen van het apparaat.
• Het apparaat mag niet rechtstreeks onder een stopcontact worden geplaatst.
• Dek het apparaat niet af, anders bestaat het gevaar van oververhitting.
• Gebruik dit product niet in de directe nabijheid van een bad, een douche of een zwembad.
• Installeer de verwarming zodanig dat de schakelaars en andere regelaars niet door iemand in een bad of douche kunnen worden aangeraakt.
• Kinderen onder de 3 jaar mogen uitsluitend in de buurt komen onder voortdurend toezicht.
• Kinderen van 3 tot 8 jaar mogen het apparaat uitsluitend in- of uitschakelen als dit op de bedoelde wijze geplaatst of geïnstalleerd is en zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en begrijpen welke risico's er zijn.
• Kinderen van 3 tot 8 jaar mogen het apparaat niet aansluiten, instellen en schoonmaken of gebruikersonderhoud plegen.
• ATTENTIE — Sommige onderdelen van dit product kunnen erg heet worden en brandwonden veroorzaken. Er dient bijzonder voorzichtig gedaan te worden als er kinderen en kwetsbare personen aanwezig zijn.

LET OP

• Zet het apparaat onmiddellijk uit en sluit het

af van het elektriciteitsnet als het een vreemde geur of abnormaal geluid voortbrengt. Breng het apparaat naar een erkend servicecentrum.

• Zet het apparaat uit en trek de stekker uit het stopcontact volgens de gebruiksinstructies voordat u het verplaatst of schoonmaakt. Zorg dat het apparaat en het netsnoer altijd buiten het bereik van baby's blijft (tenminste een meter).
• Gebruik het apparaat niet op vochtige plaatsen of dicht bij water tenzij het tot beschermingsklasse IPX4 behoort (zie typeplaatje). Alleen apparaten uit de IPX4 klasse zijn geschikt voor deze omstandigheden.
• Gebruik het apparaat niet in plaatsen waar de luchtvochtigheid hoger is dan 95%. Stel het apparaat niet bloot aan extreme hitte of koude of direct zonlicht.
• Gebruik het apparaat niet buitenshuis.
• Houd het apparaat niet scheef en beweeg het niet terwijl het in werking is.
• Gebruik geen verlengsnoeren of meervoudige adapters. Haal altijd de stekker uit het stopcontact als het apparaat niet wordt gebruikt.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw kachel.

Wij geven u namens de fabrikant 48 maanden garantie op alle optredende materiaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze handelingen verwijzen wij u naar de HANDLEIDING (pag. 150 en verder).

1 Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A). 2 Vul de wisseltank (zie hoofdstuk B, fig. C-F). 3 Steek de stekker in het stopcontact. 4 Ontsteek de kachel met behulp van de ON/OFF -toets (zie hoofdstuk D). 5 Verander zonodig de gewenste temperatuur met behulp van de insteltoetsen (zie hoofdstuk E). 6 Schakel de kachel uit door op de ON/OFF -toets te drukken.

Voor de brandbeveiliging moet de tank gevuld worden wanneer de kachel uitstaat of in een andere ruimte dan waar de kachel geïnstalleerd is.

• De eerste keer zal uw kachel tijdens het branden even maar 'nieuw' ruiken.
• Bewaar uw brandstof in de originele verpakking en met de originele sluiting op een koele en donkere plaats.
• Wanneer u stookt met Qlima Premium Quality Fuels bent u verzekerd van de juiste kwaliteit brandstof.
• Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof.
• Indien u overgaat op een ander merk en/of soort brandstof, moet u de in de kachel aanwezige brandstof eerst helemaal laten leegbranden.

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terechtkomen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen.

BELANGRIJKE ONDERDELEN

1 Informatiedisplay 2 Bedieningstoetsen 3 Deksel van het tank-compartiment 4 Wisseltank 5 Metalendop 6 Brandstoffilter 7 Vaste tank 8 Controlleraampje van de vlam 9 Warme lucht rooster 10 Luchtaanvoer 11 Veiligheidsbeugel 12 Ventilatorfilter 13 Stekker 14 Aansluitsnoer 15 Toets kinderslot 16 Groen controlelampje van de timer 17 Timertoets 18 Mode-toets 19 Toets om de temperatuur/tijd in te stellen 20 ON/OFF-toets (rood controlelampje aan) 21 SAVE-toets 22 UIT-functie

Deze kachel is voorzien van een bewakingssysteem voor luchtkwaliteit. Wanneer de ruimte onvoldoende geventileerd wordt of wanneer de kachel in een te kleine ruimte gebruikt wordt, dan zal de kachel automatisch uitschakelen. Voor comfortabel en veilig gebruik dient u voor voldoende ventilatie te zorgen. NB: Om onverwacht uitschakelen van de kachel te voorkomen raden we aan altijd een deur of raam op een kier te zetten wanneer de kachel in gebruik is.

Lees deze gebruikershandleiding aandachtig alvorens het toestel te gebruiken en bewaar het voor later. Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een kachel in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden.

Voor elke kachel geldt een bepaalde minimumruimte waar u de kachel veilig, zonder extra ventilatie kunt gebruiken (zie hoofdstuk O). Als de betreffende ruimte kleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (± 2,5 cm). Het is belangrijk dat in elke ruimte waar de kachel gebruikt wordt, voldoende verse luchtinlaat is (beide openingen moeten een minimale oppervlakte hebben van 50 cm²). Geen enkele verandering aan het veiligheidssysteem is toegestaan, aangezien daarmee de garantie van de luchtkwaliteit niet gegarandeerd kan worden. Raadpleeg uw dealer in geval van twijfel.

Speciaal voor Frankrijk: Uw kachel is ontworpen voor het gebruik van watervrije en zuivere petroleum van hoge kwaliteit (conform de bepalingen van 18-07-2002 en 25-06-2010). Het gebruik van andere brandstoffen is verboden. Vraag uw dealer of bekijk de website voor de adressen van andere retailers. De petroleumkachel is bedoeld als bijverwarming, en niet als een continue verwarmingsbron.

Speciaal voor Groot-Brittannië: Gebruik alleen Klasse C1 paraffine brandstof in overeenstemming met BS2869, deel 2 of gelijkwaardig.

Voor een juist gebruik dient de gebruiker zich aan de volgende regels te houden:

HET IS VERBODEN

• mobiele kachels werkend op brandstof in caravans, boten en woonwagens te gebruiken
• mobiele kachels werkend op brandstof te gebruiken in onvoldoende geventileerde ruimtes (raadpleeg de tabel met technische specificaties voor de minimale afmetingen van de te verwarmen ruimte), kelders en/of op een hoogte van 1.000 meter of meer
• wijzigingen aan te brengen aan de veiligheidsonderdelen van de kachel.

Het gebruik van dit type kachel in publieke ruimtes is onderhevig aan wetgeving. Zorg van tevoren voor de juiste informatie.

DE JUISTE BRANDSTOF

Uw kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit zoals Qlima Premium Quality Fuels. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:

▸ verhoogde kans op storingen, onvolledige verbranding, beperkte levensduur van de kachel, rook en/of stank ▸ aanslag op rooster of mantel

Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus!

De juiste brandstof is dus essentieel voor een veilig, efficiënt en comfortabel gebruik van uw kachel.

Schade en/of storingen aan de kachel als gevolg van het gebruik van andere dan hoogwaardige watervrije paraffineolie vallen niet onder de garantie.

Overleg altijd met de dichtstbijzijnde dealer over de juiste brandstof voor uw kachel.

HANDLEIDING

A HET INSTALLEREN VAN DE KACHEL

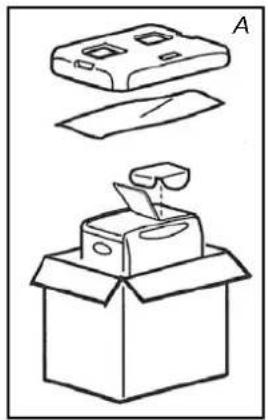

Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel dient u ook te beschikken over: een hevelpompje ▶ deze gebruiksaanwijzing ▶ een transportdop

Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport.

2 Open het deksel van de wisseltank en verwijder het stukje karton. 3 Vul de wisseltank zoals aangegeven in hoofdstuk B. 4 De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders onder te leggen. 5 Gebruik de horizontale veiligheidsbeugel 1 om te voorkomen dat gordijnen de ventilator verstappen (Fig. B.). 6 Steek de stekker in het stopcontact (230 Volt - AC/50 Hz) en stel de juiste tijd in met behulp van de insteltoetsen (zie hoofdstuk C). Uw kachel is nu gebruiksklaar.

B VULLEN MET BRANDSTOF

Vul de wisseltank op een geschikte plaats (er kan altijd een beetje gemorst worden). U gaat daarbij als volgt te werk:

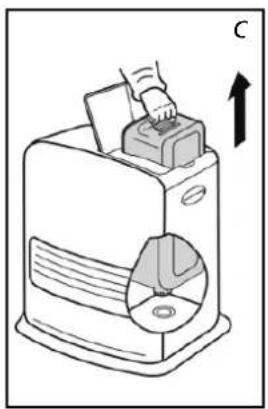

1 Zorg dat de kachel uit is. 2 Open het deksel en til de wisseltank uit de kachel (fig. C). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop maar boven, handvat beneden) en schroef de tankdop eraf. 3 De metalen dop verwijderen (losdraaien). Makkelijk te openen door de buitenkant vast te houden (fig. D.). 4 Vul de uitneembare tank met behulp van een brandstofpomp (bekijk de instructies van de brandstofpomp). Zorg dat deze hoger staat dan de wisseltank (fig. E). De geribbelde slang steekt u in de opening van de wisseltank. 5 Let tijdens het vullen op de brandstofmeter van de wisseltank (fig. F). Als u ziet dat deze vol is, stop dan met vullen. Maak de tank nooit te vol. Vooral niet als de brandstof erg koud is (brandstof zet uit als deze warmer wordt).

6 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg. Zorg dat er geen lekkage is als u de tank ondersteboven houdt. 7 Controleer of de tankdop recht zit en goed is aangedraaid. Plaats de wisseltank weer in de kachel (dop maar beneden). Sluit het deksel.

• De kachel niet verplaatsen nadat u de tank heeft teruggeplaatst.
• Let op dat u de dop niet beschadigt tijdens het vullen van de tank. Vervorming van de dop kan leiden tot het lekken van brandstof.

8 De kachel weer aanzetten.

C INSTELLEN VAN DE TIJD

Stel de tijd in om de kachel als klok te gebruiken of als u de timer gebruikt. U kunt de tijd instellen als de kachel aan is.

1 Druk op de modetoets 8 om de tijd in te stellen (fig. G). Op het display knipperen Time set en de tijd. 2 Druk op de toetsen of om de uren in te stellen. De tijd toont de cijfers 0:00 tot 23:59. Druk op de -toets om vooruit te gaan en druk op de -toets om terug te gaan. Telkens als u op een van deze 2 toetsen drukt, verandert de tijd met een minuut. Als u de toets onafgebroken ingedrukt houdt, verandert de tijd op het display telkens met 10 min (fig. H). 3 Druk nogmaals op de modetoets om de timerfunctie in te schakelen. Zie hoofdstuk F. 4 Druk op de modetoets om de tijd te tonen (fig. I). Wanneer de tijd niet is ingesteld, toont het display ---

Bij een stroomstoring of als de stekker wordt uitgetrokken, moet u de tijd opnieuw instellen.

D HET AANMAKEN VAN DE KACHEL

Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie.

Maak de kachel altijd aan met behulp van de ON / OFF-toets. Gebruik nooit lucifers of een aansteker.

1 Druk op de toets ON/OFF

Het controlelampje voor het aanzetten gaat branden: de gewenste temperatuur en de temperatuur van de ruimte worden getoond (fig. J). De temperatuur van de ruimte wordt getoond vanaf 1°C. Als de temperatuur lager is dan 0°C, wordt Lo getoond op het display. Het aanzetten duurt ongeveer 45 seconden.

2 Normale verbranding:

• De vlammen zijn blauw
• De rooster van de brander kan rood worden

Abnormale verbranding: - De vlam is geel en blauw. Tref in dat geval passende maatregelen.

Deze kachel kan niet langer dan 36 uur onafgebroken ingeschakeld zijn. Hij stopt automatisch als de 36 uur zijn verstreken, zelfs als de tank in die periode is bijgevuld.

Als de kachel aan is, kunt u met behulp van de insteltoetsen 13 de gewenste temperatuur veranderen (fig. K). Om de temperatuur te verhogen drukt u op de toets . Om de temperatuur te verlagen drukt u op de toets . Elke keer dat u op de insteltoets drukt, verandert de temperatuur met 1°C. U kunt de temperatuur instellen op minimaal 5°C en maximaal 26°C.

• Als de kachel wordt gebruikt in een kleine ruimte, in een goed geïsoleerde ruimte of als de buitentemperatuur relatief hoog is, kan de temperatuur in de ruimte hoger zijn dan de gewenste temperatuur. In dat geval zal de kachel uitschakelen.
• De getoonde temperatuur is de gemiddelde temperatuur van de ruimte. Het is mogelijk dat deze temperatuur niet overeenkomt met de temperatuur die door een thermometer wordt aangegeven.

F HET BENUTTEN VAN DE TIMER

Met behulp van de timer kunt u de kachel automatisch laten aanslaan, op een vooraf ingestelde tijd. Om de timer te kunnen instellen moet de juiste tijd zijn ingesteld (zie hoofdstuk C) en moet de kachel uit zijn.

U gaat als volgt te werk:

1 Controleer dat de tijd juist is ingesteld (zie hoofdstuk C). 2 Druk op de mode toets (fig. L) tot Timer en Set verschijnen op het display. 3 Druk op de toetsen (∇) of (△) om de gewenste tijd voor het in werking stellen van de verwarming in te stellen. Druk op (△) toets om vooruit te gaan en druk op de (∇) toets om terug te gaan. Telkens als u op een van deze 2 toetsen drukt verandert de tijd met een minuut. Als u de toets ingedrukt houdt verandert de tijd op de display steeds met 10 min. (fig. M). 4 Druk op de toets ON / OFF om de kachel aan te zetten (het controlelampje gaat aan). Het is niet nodig om op deze toets te drukken als de kachel aan is. 5 Druk op de toets van de timer ⑦. Het controlelampje gaat uit. Het controlelampje van de timer gaat branden en de timer is ingesteld.

Let op dat u niet opnieuw op de toets ON / OFF drukt nadat u de timer heeft ingesteld, anders wordt de timer gereset. 6 De verwarming gaat aan op de gekozen tijd.

• Om de timer te annuleren op de toets ON / OFF drukken (het controlelampje van de timer gaat uit).
• Bij een stroomonderbreking de klok en de timer opnieuw instellen.
• Bij een aardbeving of bij schokken zal de storing E01 in het display verschijnen. Reset de storing en herhaal de handelingen vanaf punt 4 om de timer opnieuw in te stellen.

3U UIT-FUNCTIE

Wanneer het verwarmingsapparaat in bedrijf is en knop (3H/OFF) ingedrukt wordt, schakelt het apparaat zichzelf na drie uur automatisch uit (na indrukken van de knop). Tijdens de aftelperiode kan deze instelling opgeheven worden door nogmaals op de knop te drukken. De status van deze functie wordt in het display weergegeven.

G HET UITZETTEN VAN DE KACHEL

1 Druk op de toets ON / OFF. Het rode lampje knippert ongeveer 8 seconden en de kachel wordt uitgeschakeld. Controleer altijd of de vlam uitgaat.

De ventilator blijft in werking gedurende ongeveer 3 minuten na het uitschakelen om de binnenkant van de kachel te koelen. Als u voor die tijd de stroom uitschakelt kunnen oncontroleerbare verschijnselen optreden (vrijkomen van rook, geur enz.).

H IN HET GEVAL VAN PROBLEMEN

De hiervoor genoemde symptomen zijn geen storingen en niet abnormaal. Controleer de lijst.

	Symptomen Oorzaken
Tijdens het aanzetten	Het aanzetten gaat moei-zaam	Het aanzetten duurt once-veer 45 seconden Wacht na het vullen van de tank tot de brandstof de vaste tank heeft bereikt. Herhaal het aanzeten 2 tot 3 keer.
	Knetterend geluid	Dat is het geluid van de elektrische ontsteking.
	Witte rook	Dit kan gebeuren als de brandstof Niet goed langs de brander circuleert
Tijdens het aan- of uitzetten	Rook en een onaangename geur tijdens het eerste gebruik	Dat is de beschemingsverf die warm worden. Dit stopt snel. De ruimte extra goed ventileren
	De temperatuur in de ruimte gaat Niet omhoog verwijl de bevraagde temperatuur hoger is.	Uw ruimte is te groot.
	De vlam hebft een rode gloed.	De omgevingslucht is vochtig of zout of het bevat te veel onzuiverheden.
	De temperatuur in de ruimte gaat Niet omlaag verwijl de temperatuur lager is inge-steld.	De kachel worden gebruikt in een kleine geïsoleerde ruimte of de buitentemperatuur is relatief hoog. De kachel uitzschakelen.
	De temperatuur van de ge- toonde ruimte is Nietdezelf-de als de temperatuur die een thermometer toont.	Dit komt odomat de temperatuur van de getoonde ruimte de gemiddelde temperatuur van die ruimte is.
	Kleine klappende geluiden als de kachel in werkung is of vlak na het uitschakelen.	Dit is het geluid van metaal dat uitzet.
	Geluid 8 seconden na het uitschakelen.	Tikkend geluid: kan voorko-men als de kachel afkoelt.

WAT HET INFORMATIEDISPLAY U VERTELT

Het informatiedisplay ① is niet alleen bedoeld om u de (ingestelde) tijd en temperatuur te tonen (hoofdstuk C, E en F), maar ook voor het melden van storingen. De code in het informatiedisplay vertelt u dan wat er aan de hand is:

Code Informatatie	Actie
Time----	De kachel is automatisch uitgeschakeld door een stroom-storing of door een slechte aansluiting	Herstel stroomstoring of herstel de aansluiting. Druk opnieuw op de toets ON / OFF
E01	Een aardbeving (magnitude 5 ofmeer), sterke trillingen of een schok zorgen dat de kachel automatisch worden uitgeschakeld. (Het beveiligingsystemegeten schokken heeft gewerkt).	Zorg dat er geen brandbare producten rond de kachelijken, of lekkage van brand-stof. Druk opnieuw op de toets ON / OFF
E02E03	De kachel is automatisch uitgeschakeld als gevolg van een storing bij het aanzetten of door de aanwezigheid van water of stof op het brand-stofffilter of in de vaste tank.	Verwijder het water en de stof in de vaste tank. Reinig het brandstofffilter (zie hoofd-stuk M). Druk opnieuw op de toets ON / OFF
E07	De stijging van de tempera-tuur van de ruimte heeft de kachel uitgeschakeld. (Het controlledysteme van de temperatuur heeft gefuncti-oneerd).	Ventileer de ruimte. De ka-chel laden afkoelen. Druk op de toets ON / OFF
FilterE09Filter	De kachel is automatisch uitgeschakeld onderat de hete luchtstroom, de ventilator of het ventilatorfilter geblok-keerd of belemmerd�zijn door iets. (Het beveiligingssysteme voor oververhitting heeft gewerkt.)	Verwijder obstakels voor de uitgang van de ventilator. Reinig de ventilatorfilter (zie hoofdstuk M). Druk opnieuw op de ON/OFF-toets. Indien het probleem zich herhaalt na het treffen van bovenstaande handelingen, neem dan contact op met uw dealer.
E13	In een afgesloten ruimte is de kachel automatisch uitgeschakeld. (Het beveiligingsysteme voor onvolledige verbranding heeft gewerkt).	De ruimte ventileren en de toets ON / OFF opnieuw in-drukken. Zorg voor voldoen-de ventilatie van de ruimte.
E17	Door de verhoogde CO2-concentratie is de werkung van de kachel uitgeschakeld. (Het systeme voor de luchtkwali-teitscontrole heeft gefunctio-nerd).	De ruimte ventileren en de toets ON / OFF opnieuw in-stellen. Zorg voor voldoende ventilatie van de ruimte.
Het controliampje Aan knippert. Errlicht op	De kachel is automatisch gestopt onderat de toets ON / OFF ingedrukt bleef of ge-blokkeerd is.	Verwijder obstakels voor de uitgang van de ventilator. Reinig de ventilatorfilter (zie hoofdstuk M). Druk opnieuw op de ON/OFF-toets. Indien het probleem zich herhaalt na het treffen van bovenstaande handelingen, neem dan contact op met uw dealer.
F00-F30	Gebrekkige werkung. Kachel heeft onderhoud nodig	Let op de getoonde berich-ten en schakel de kachel uit. Neem contact op met uw dealer
Symptomen Oorzaken Te treffen maatregelen
Kachel ont-steekt nicht	Het kinderslot brandt Het kinderslot uitzetten
Het controle-lampje van de brandstofin-dicator werkt nicht	De tank is leeg De tank vullen
	De tank is verrormd De tank verrangen
	Vuile deeltjes, stof of water op het filter en / of in de vaste tank	Reinig de vaste tank en het brandstofffilter
Vermogenver-lies	Het controleampje van de brandstof knippert
	Het controleampje van de brandstof knippert	De tank vullen
	Er is een slechte kwaliteit brandstof gebruikt.	Verwijder de brandstofuit de twee tanks,ervolgens spoe-len met de juiste brandstof.
Abnormale verbranding	Er is een slechte kwaliteit brandstof gebruikt.
	Slechte ventilatie Regelmatig ventileren
	Stof op het ventilatorfilter Het ventilatorfilter reinigen
Onaangename geuren	Er is een slechte kwaliteit brandstof gebruikt.	Verwijder de brandstofuit de twee tanks,ervolgens spoe-len met de juiste brandstof.
	Geen brandstof in de tank De tank vullen
	Lekkage van brandstof of gemorste brandstof
Lekkage van brandstof	De kachel verplaatsen, tank is Niet leeg	Niet meer gebruiken en contact opnemen met uw dealer
	Er is een slechte kwaliteit brandstof gebruikt.

Bij storingen waarin deze tabel niet voorziet, en/of wanneer het probleem zich blijft voordoen na het opvolgen van bovenstaande adviezen, dient u altijd uw dealer te raadplegen.

AUTOMATISCHE UITSCHAKELING

Deze kachel is uitgerust met een veiligheidssysteem dat ervoor zorgt dat de kachel na 36 uur onafgebroken branden automatisch afslaat. Indien u dit wenst, kunt u de kachel weer aanzetten door op de ON/OFF-toets te drukken (zie hoofdstuk D).

HET KINDERSLOT

Het kinderslot kunt u gebruiken om te voorkomen dat een kind per ongeluk de instellingen van de kachel verandert. Tijdens het branden kan de kachel dan enkel nog worden uitgeschakeld. Als de kachel al uit is, voorkomt het kinderslot ook dat de kachel per ongeluk wordt aangemaakt. U activeert het kinderslot door de CHILD-LOCK toets 15 langer dan 3 seconden ingedrukt te houden totdat een piepje klinkt. Het controlelampje CHILD-LOCK verschijnt op het informatiedisplay (fig O), ten teken dat het kinderslot is ingeschakeld. Om het kinderslot uit te schakelen drukt u nogmaals langer dan 3 seconden op de toets CHILD-LOCK 15 totdat het piepje klinkt.

J HET JUISTE GEBRUIK VAN 'SAVE'

Met de functie 'SAVE' kunt u de temperatuur begrenzen. Als deze functie is ingeschakeld, zal de kachel automatisch afslaan indien de kamertemperatuur 3°C boven de ingestelde temperatuur komt. Als de kamertemperatuur vervolgens weer op de ingestelde temperatuur komt, zal de kachel automatisch weer aanslaan.

U activeert de instelling 'SAVE' door de betreffende toets in te drukken. Het controlelampje SAVE licht dan op. Door nog eens op de toets SAVE te drukken, schakelt u deze functie weer uit.

Ook zonder de instelling 'SAVE' zorgt uw kachel ervoor dat de ingestelde temperatuur bij benadering wordt gehandhaafd, door zijn verwarmingscapaciteit aan te passen. 'SAVE' is een spaarstand die u bijvoorbeeld gebruikt wanneer u niet in de ruimte aanwezig bent, of om deze vorstvrij te houden.

K DE 'OIL' INDICATOR

Als het signaallampje laag brandstofpeil gaat branden in combinatie met een korte pieptoon, dan is de brandstoftank leeg. De kachel zal automatisch op zijn laagste branderstand gaan branden voor een tijdsduur van ongeveer 80 minuten. De brandstoftank moet opnieuw gevuld worden.

▷ verwijder de wisseltank uit de kachel en vul deze (buiten de woonruimte op een veilige plaats) met nieuwe brandstof (zie hoofdstuk B).

Als u niet ingrijpt, worden de brandstoftank geleegd en het display geeft "E 03" aan (fig. Q). De kachel wordt automatisch uitgeschakeld.

Om de kachel weer aan te zetten, de tank vullen en enkele minuten wachten. Druk vervolgens op de toets ON/OFF.

L CONTROLE VAN DE LUCHTKWALITEIT

Als de ruimte niet voldoende is geventileerd, gaat het controlelampje E17 aan en de kachel wordt automatisch uitgeschakeld. Zodra u dit signaal hoort, de ruimte ventileren (bijv. door een deur of een raam meer open te zetten). Zodra de ruimte voldoende geventileerd is (bijv. door een deur of raam meer open te zetten), kan het toestel worden aangezet door op de toets ON/OFF te drukken.

M ONDERHOUD

Voordat u onderhoud pleegt, dient u de kachel uit te zetten en te laten afkoelen. Trek vervolgens de stekker uit het stopcontact.

Uw kachel vergt weinig onderhoud. Wel dient u elke week het brandstoffilter te reinigen en het rooster te reinigen met een vochtige doek.

1 De ventilatorfilter reinigen (fig. R).

Het brandstoffilter reinigen:

Haal de wisseltank uit de kachel en verwijder het brandstofzeefje. Dit kan wat nadruppelen; houd een doek bij de hand. Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!) 3 Plaats het brandstofzeefje weer in de kachel.

We raden u verder aan om stof en vlekken bijtijds af te nemen met een vochtige doek, waar anders hardnekkige vlekken kunnen ontstaan.

Geen oplosmiddelen of alcohol gebruiken om de kachel te reinigen: brandgevaar. Sterk vervuilde onderdelen met een licht synthetisch schoonmaakmiddel reinigen.

Verwijder geen onderdelen van of uit de kachel. Neem voor een eventuele reparatie altijd contact op met uw dealer.

Indien het elektriciteitssnoer beschadigd is, mag alleen een erkend installateur dit vervangen door het type H05 VV-F.

N OPSLAG (EINDE STOOKSEIZOEN)

Wij raden u aan de kachel aan het einde van het stockseizoen helemaal leeg te branden. Berg de kachel aan het einde van het stockseizoen stofvrij op, zo mogelijk met gebruik van de originele verpakkingsmaterialen. De brandstof uit de vaste en mobiele tanks verwijderen (fig. U).

Overgebleven brandstof kunt u een volgend stookseizoen niet meer gebruiken. Maak deze dus op. Houdt u toch wat over, gooi deze brandstof dan niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.

Begin het nieuwe stockseizoen in elk geval met nieuwe brandstof en raadpleeg deze gebruiksaanwijzing.

O VERVOER

Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen:

1 Laat de kachel afkoelen. Haal de wisseltank uit de kachel en verwijder het brandstofzeefje. Dit kan wat nadruppelen; houd een doek bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel. 3 Leeg de vaste brandstoftank (fig. U). 4 Plaats de transportdop. Vervoer de kachel altijd rechtop.

Leeg de vaste tank met een brandstofpomp voorafgaand aan transport of in het geval van gebruik van verkeerde of verontreinigde brandstof. Verwijder eerst de brandstoffilter en plaats de brandstofpomp in de vaste brandstoftank. Volg deze procedure ook indien er water in de brandstoftank zit.

Transportdop

P TECHNISCHE SPECIFICATIES

	SRE 3230 C-2 SRE 3231 C-2 SRE 330 C-2 SRE 3331 C-2				SRE 3430 C-2	SRE 3531 C-2
Ontsteking elektrisch
Brandstof kerosine
Capaciteit (kW)* 3.0 3.1 3.0 3.1					3.0	3.1
Geschichte ruimte (m3)** 48-120 50-120 48-120	50-120				48-120	50-120
Brandstofverbruik (l/ur)* 0.313 0.323 0.313 0.23	23				0.313	0.323
Brandstofverbruik (g/ur)* 250 258 250 258					250	258
Brandduur per tank (uur)* 16 15.5 16 15.5					16	15.5
Inhoud wisseltank (liter) 5
Gewicht (kg)	7.7
Afmetingen (mm)(inclusief bodemplaat)	breedte 371
	diepte 299
	hoogte 429
Accessoires	transportdop, handpomp
Netspanning	230V - AC 50 Hz
Nominal energieverbruik (bij ontsteking /tijdens gebruik)	335 W / 250 W
Gemiddeld ernergieverbruik (tijdens gebruik)min-max.	78 W - 123 W
Controleren van ventilatiekwaliteit (luchtverversing): Rechtsstreeks meten van het CO2iveau (NDIR-CO2 Sensor).

De marketing CE komt overeen met conformiteit met de normen EN 60-335 deel 1 (1995) en EN 50-165 (08/97)

Q DE GARANTIEVOORWAARDEN

U krijgt op uw kachel 48 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:

1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, wijzen wij uitdrukkelijk af. 2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie. 3 De garantie geldt niet wanneer er veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties aan de kachel zijn verricht door derden. 4 De garantie geldt niet voor onderdelen die aan normale slijtage onderhevig zijn, zoals de handmatige brandstofpomp en de verdamper. Bekijk de volledige lijst van onderdelen waarvoor de garantie niet geldt op Qlima.com/warranty. 5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht. 6 Het gebruik van de juiste brandstof is cruciaal voor de goede werking van de kachel. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan gevaarlijk zijn; raadpleeg het hoofdstuk 'de juiste brandstof'. 7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen komen altijd voor rekening van de koper.

Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.
