Tuotetyyppi	Nestemäistä polttoainetta käyttävä siirrettävä lämmitin, lisälämmitys
Merkki	Qlima
Malli	SRE3231C2
Mitat (L x S x K)	371 x 299 x 429 mm
Paino	7.7 kg
Sähkönsyöttö	230 V ~ 50 Hz
Sähkönkulutus (sytytys / käyttö)	335 W / 250 W
Keskimääräinen sähkönkulutus käytössä	78 W - 123 W
Suositeltu polttoaine	Nestemäinen polttoaine siirrettäville lämmittimille (asetukset 2002 ja 2010)
Irrotettavan säiliön tilavuus	5 litraa
Nimellinen lämpöteho	2040 W (170 g/h)
Maksimi lämpöteho	3000 W (250 g/h)
Minimi lämpöteho	1080 W (90 g/h)
Säiliön kesto	16–44 tuntia
Suositeltu huoneen tilavuus (kalustamaton)	48–120 m³
Sytytys	Sähköinen
Lämpötilan säätö	5 °C – 26 °C
Ajastin	Käynnistysajan ohjelmointi
Taloudellinen toiminto	SAVE-tila (lämpötilan ylläpito)
Lapsilukko	Painikelukitus
Automaattinen sammutus	36 tunnin jatkuvan käytön jälkeen
Ilmanlaadun tunnistin	CO2:n suora mittaus (NDIR)
Äänitaso	28–35 dB
Huolto	Polttoainesuodattimen ja tuulettimen suodattimen puhdistus
Mukana tulevat varusteet	Käsipumppu, kuljetustulppa
Takuu	4 vuotta (pois lukien kulutusosat ja normaali kuluminen)

Usein kysytyt kysymykset - SRE3231C2 QLIMA

Millaista polttoainetta minun tulisi käyttää?

Käytä ainoastaan nestemäistä polttoainetta siirrettäviin lämmittimiin, joka täyttää 18.7.2002 ja 25.6.2010 annettujen asetusten vaatimukset, kuten Qlima Premium Quality Fuels. Muun polttoaineen käyttö voi vahingoittaa laitetta ja mitätöidä takuun.

Kuinka täyttää säiliö turvallisesti?

Sammuta laite ja anna sen jäähtyä. Irrota irrotettava säiliö, täytä se toisessa tilassa kaukana kaikista lämmönlähteistä. Käytä mukana toimitettua käsipumppua äläkä täytä yli merkin. Tarkista, ettei vuotoja ole, ennen kuin asetat sen takaisin paikalleen.

Laite ei syty, mitä tehdä?

Tarkista, ettei lapsilukko ole aktivoituna (CHILD LOCK -symboli). Jos säiliö on tyhjä, täytä se. Odota noin 45 sekuntia täytön jälkeen, jotta polttoaine ehtii kiinteään säiliöön. Jos ongelma jatkuu, tarkista näytössä oleva virhekoodi.

Mitä virhekoodit E01, E02, E03 tarkoittavat?

E01 : isku tai maanjäristys – tarkista laite ja paina ON/OFF. E02/E03 : sytytysvirhe tai vettä/pölyä suodattimessa tai säiliössä – puhdista polttoainesuodatin ja tyhjennä vesi kiinteästä säiliöstä. Jos koodi jatkuu, ota yhteyttä huoltoon.

Kuinka lapsilukko aktivoidaan ja poistetaan?

Paina CHILD LOCK (15) -painiketta yli 3 sekuntia, kunnes kuuluu äänimerkki. CHILD LOCK -symboli tulee näkyviin. Poistaaksesi lukituksen, toista sama toimenpide.

Laite sammuu 36 tunnin käytön jälkeen, onko tämä normaalia?

Kyllä, se on turvatoiminto: laite sammuu automaattisesti 36 tunnin jatkuvan käytön jälkeen. Voit käynnistää sen uudelleen painamalla ON/OFF.

Kuinka polttoainesuodatinta huolletaan?

Sammuta laite, irrota irrotettava säiliö ja ota polttoainesuodatin pois. Puhdista se polttoaineella tai puhallusilmalla (älä koskaan vedellä). Aseta se takaisin puhdistuksen jälkeen.

Mitä tehdä, jos havaitaan palaneen hajua?

Ensimmäisellä käyttökerralla uuden maalin haju on normaalia. Tuuleta huone. Käytön aikana haju voi johtua huonolaatuisesta polttoaineesta, tyhjästä säiliöstä tai epänormaalista palamisesta. Tarkista liekki (sen tulisi olla sininen) ja käytä suositeltua polttoainetta.

Voinko käyttää jatkojohtoa?

Ei, jatkojohdon tai moniosaisen pistorasian käyttö on kielletty ylikuumenemisen tai tulipalon vaaran välttämiseksi. Kytke laite suoraan 230 V:n seinäpistorasiaan.

Kuinka laite säilytetään kauden lopussa?

Anna laitteen käyttää kaikki polttoaine, tyhjennä sitten irrotettava ja kiinteä säiliö. Puhdista suodatin. Säilytä laite kuivassa, pölyttömässä paikassa, mieluiten alkuperäispakkauksessaan. Käytä uutta polttoainetta seuraavalla kaudella.

KÄYTTÖOHJE SRE3231C2 QLIMA

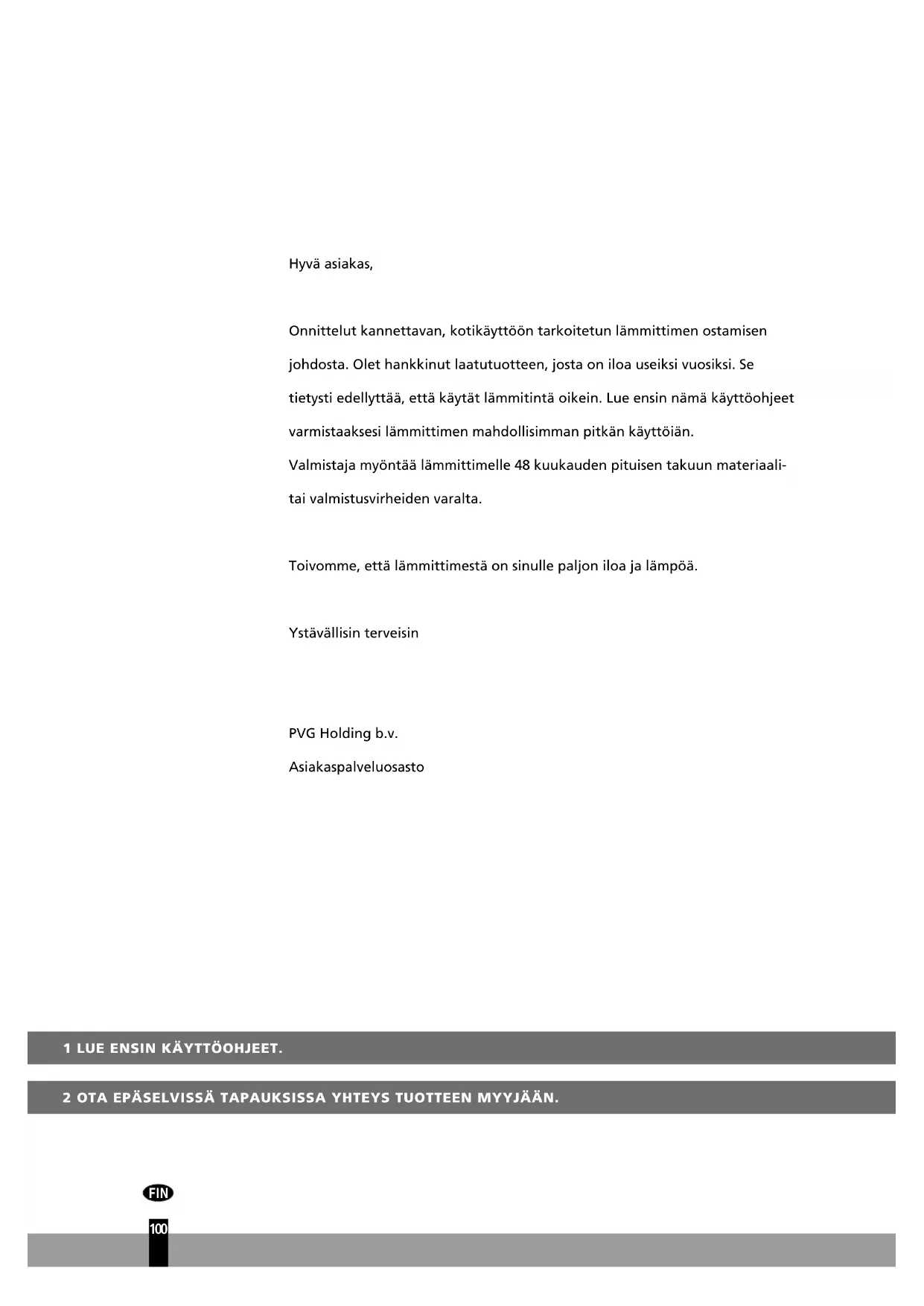

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Tietysti edellyttäen, että käytät lämmitintä oikein. Lue ensin käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän.

Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaali- tai valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 102 alkaen).

1 Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). 2 Täytä irrotettava säiliö 4 (katso kohta B, kuva C-F). 3 Työnnä pistoke pistorasiaan. 4 Sytytä lämmitin käyttämällä ON/OFF-näppäintä (katso osa D). 5 Muuta lämpötilaa tarvittaessa käyttämällä säätönäppäimiä (katso osa E). 6 Sammuta lämmitin painamalla ON/OFF-näppäintä.

Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin.

• Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä.
• Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. Kun käytät lämmittimessä Qlima Premium Quality Fuels -paloöljyä, voit olla varma paloöljyn korkeasta laadusta.
• Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä. Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".

Älä hävitä sähkölaitteita kotitalousjätteen mukana, käytä niille erikseen varattuja keräys- ja kierrätyspisteitä. Ota yhteyttä viranomaisiin saadaksesi lisätietoa paikallisesta keräys- ja kierrätysjärjestelmästä. Jos sähkölaite jätetään luontoon tai joutomaalle, vaarallisia aineita voi vuotaa pohjaveteen ja kulkeutua ruokaketjuun vahingoittaen näin yleistä terveyttä ja hyvinvointia. Vaihtaessasi vanhan sähkölaitteen uuteen, kauppias on lain mukaan velvollinen ottamaan vanhan sähkölaitteesi takaisin ja hävittämään sen asianmukaisesti ilman eri korvausta.

TÄRKEÄT OSAT

Tietonäyttö 2 Käyttöpainikkeet Säiliön kansi 4 Irrotettava säiliö 5 Metallihattu 6 Polttoainesuodatin Kiinnitetty säiliö 8 Tulitarkastusikkuna Kuumailmagrilli 10 Ilmaväli 1 Turvakiinnike 12 Suodattimen tuuletin Pistoke Liitäntäjohto 15 Lasten turvallisuus-nappi Vihreän ajastimen indikaattori Ajastimen nappi 8 Tilan nappi Lämpötilan/ajan nappi 20 Päällä/pois päältä -nappi (punainen indikaattori päällä) SÄÄSTÖ-nappi 3 H POIS -toiminto

MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Tässä lämmittimessä on ilmanlaadun valvontajärjestelmä. Jos lämmittimen käyttöhuoneen ilmanvaihto ei ole riittävää tai huone on liian pieni, lämmitin sammuu automaattisesti. Varmista, että ilmanvaihto on riittävä. Näin lämmitys toimii miellyttävästi ja turvallisesti. Huomautus: Jotta lämmitin ei sammu odottamattomasti, ovi tai ikkuna on suositeltavaa jättää raolleen, kun lämmitin on toiminnassa. Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm²). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla polttoöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita:

Älä

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.
• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1000 metrin korkeudessa.
• tee muutoksia lämmitinten turvalaitteisiin.

Tämän tyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Qlima Premium Quality -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata

virheellisen toiminnan todennäköisyyden kasvu, epätäydellinen palaminen, lämmittimen käyttöiän lyhentyminen savua ja/tai hajuja kerrostumien muodostuminen ritilään tai kuoreen.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

Tämä kuljetuskorkki on pakattu erikseen laatikkoon. Vain tätä korkkia käyttämällä voidaan varmistaa, että lämmittimen kuljetus käytön jälkeen sujuu ongelmitta. Säilytä se huolellisesti!

Kun valitset lämmittimen polttoainetta, noudata aina paikallisen myyjän ohjeita.

KÄYTTÖOHJEET

A LÄMMITTIMEN ASENTAMINEN

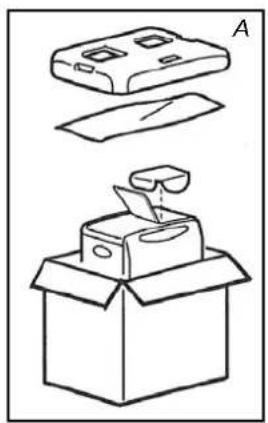

1 Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös

käsikäyttöinen polttoainepumppu, kuljetuskorkki, nämä käyttöohjeet.

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

2 Avaa irrotettavan säiliön kansi 3 ja poista pahvipala. 3 Täytä irrotettava säiliö kohdassa kuvatulla tavalla. 4 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä korjaa lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. 5 Estä verhoja peittämästä tuuletinta vaakasuuntaisella turvakiinnikkeellä (kuva B). 6 Työnnä pistoke 13 pistorasiaan (230 volttia - AC / 50 Hz) ja säädä oikea lämpötila käyttämällä säätönäppäimiä 19 (katso osa C). 7 Lämmitin on nyt käyttövalmis.

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

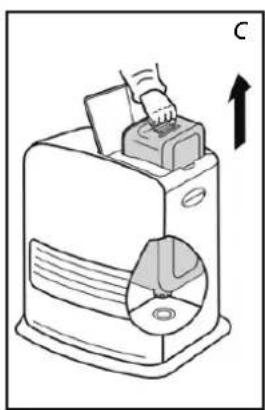

1 Varmista, että lämmitin on sammutettu. 2 Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva C). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin) ja poista polttoainekorkki auki. 3 Poista metallisuojus. Helppo avata pitämällä ulkopuolelta (kuva D). 4 Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva E). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon. 5 Tarkkaile irrotettavan säiliön polttoainemittaria säiliötä täyttäessä (kuva F). Lopeta täyttö, kun polttoainemittari osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).

6 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot. 7 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

• Älä siirrä lämmitintä säiliön uudelleenasennuksen jälkeen.
• Varo vaurioittamasta korkkia, kun täytät säiliötä. Korkin muodonmuutos voi johtaa polttoainevuotoihin. 8 Kytke lämmitin uudelleen päälle.

LÄMMÖN ASETUS

Aseta aika käyttämällä lämmitintä Bellona tai ajastimen avulla. Voit asettaa ajan myös silloin, kun lämmitin on päällä.

1 Aseta aika (kuva G) tilapainiketta painamalla 18. Asetettu aika ja aika alkavat vilkkua näytössä. 2 Aseta aika painamalla (∇)- tai (△)-painikkeita. Aika näyttää numerot 00:00-23:59. Siirry eteenpäin painamalla (△)-painiketta ja taaksepäin painamalla (∇)-painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva H.). 3 Ota ajastin uudelleen käyttöön tilapainiketta painamalla 8. Katso luku F. 4 Näytä aika (kuva I) tilapainiketta painamalla 18. Jos aikaa ei ole asetettu, näytöllä näkyy ---

Aika on asetettava uudelleen sähkökatkon jälkeen tai jos pistoke on irrotettu pistorasiasta.

D LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava.

Sytytä lämmitin aina -painikkeen ON / OFF avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

1 Paina ON/OFF-painiketta

Sytytysmerkkivalo syttyy: vaadittu lämpötila ja ympäröivä lämpötila näkyvät (kuva J.). Ympäröivä lämpötila näytetään 1°C:sta lähtien. Jos lämpötila on alle 0°C, näkyy Lo. Käynnistys kestää noin 45 sekuntia.

2 Normaalipalaminen:

• liekit ovat sinisiä
• poltinsäleikkö voi muuttua punaiseksi

Epanormaali palaminen:

• Liekki on keltainen ja sininen. Ryhdy tässä tapauksessa tarvittaviin toimenpiteisiin.

Tätä lämmitintä ei voi kytkeä päälle yhtäjaksoisesti yli 36 tuntia. 36 tunnin kuluttua se pysähtyy automaattisesti, vaikka säiliö olisi täytetty uudelleen tämän ajan kuluessa.

E VAADITUN LÄMPÖTILAN MÄÄRITTÄMINEN

Jos lämmitin on päällä, vaadittu lämpötila voidaan muuttaa säätöpainikkeiden avulla (kuva K). Jos haluat nostaa lämpötilaa, paina (▲)-painiketta. Jos haluat laskea lämpötilaa, paina (▼)-painiketta. Aina kun painat säätöpainiketta, lämpötila muuttuu 1 °C. Lämpötilan minimiasetus on 5 °C ja maksimiasetus 26 °C.

• Jos lämmitintä käytetään pienessä, hyvin eristetyssä tilassa tai kun ulkoilman lämpötila on suhteellisen korkea, lämpötila voi nousta korkeammaksi kuin vaadittu lämpötila. Sammuta lämmitin tässä tapauksessa.
• Näkyvä lämpötila on keskimääräinen ympäröivä lämpötila. Tämä lämpötila ei välttämättä vastaa lämpömittarin esittämää lämpötilaa.

F AJASTIMEN KÄYTTÄMINEN

Ajastintoiminnon avulla voit kytkeä lämmittimen päälle automaattisesti esivalittuna aikana. Jotta lämmitin voidaan kytkeä päälle, oikea aika on asetettava (katso osa C) ja lämmittimen tulee olla pois päältä. Noudata seuraavassa kuvattua menettelyä.

1 Tarkista, että aika on määritetty oikein (katso luku C). 2 Paina tilapainiketta (kuva L), kunnes Ajastin ja Määritä ilmestyvät näyttöön. 3 Määritä lämmittimen tarpeellinen aktivointiaika (▼)- tai (▲)-painikkeilla. Siirry eteenpäin painamalla (▲)-painiketta ja taaksepäin painamalla (▼)-painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva M). 4 Käynnistä lämmitin painamalla ON/OFF-painiketta (merkkivalo syttyy). Tätä painiketta ei tarvitse painaa, jos lämmitin on päällä. 5 Paina ajastinpainiketta 7. Merkkivalo sammuu. Ajan ilmaisin syttyy ja ajastin määritetään.

Varo painamasta ON/OFF-painiketta uudelleen ajastimen asettamisen jälkeen, koska tämä nollaa ajastimen. 6 Lämmitin käynnistyy valittuna aikana.

• Voit peruuttaa ajastimen painamalla ON/OFF-painiketta (Ajastimen merkkivalo sammuu).
• Aseta ajastin ja kellonaika uudelleen sähkökatkoksen jälkeen.
• Maanjäristyksen tai sähkökatkosten jälkeen näytölle tulee koodi E01. Nollaa virhe ja aseta ajastin uudelleen kohdasta 4 lähtien.

3 H POIS -TOIMINTO

Kun lämmitin on käytössä ja painetaan painiketta (3H/OFF), lämmitin sammuu automaattisesti kolmen tunnin käytön jälkeen (painikkeen painalluksen jälkeen). Tämän kolmen tunnin aikana asetus voidaan poistaa käytöstä painamalla painiketta uudelleen. Toiminnon tila näkyy näytössä.

LÄMMITTIMEN SAMMUTTAMINEN

1 Paina ON/OFF-painiketta. Punainen merkkivalo vilkkuu noin 8 sekuntia ja lämmitin sammutetaan. Tarkista aina, että liekit sammuvat.

Tuulettimen toiminta jatkuu noin 3 minuuttia sammuttamisen jälkeen lämmittimen sisäosan jäähdyttämiseksi. Jos sammutat virran aikaisemmin, hallitsemattomia oireita voi esiintyä (savu, haju, jne.).

HÄTÄTILANTEISSA

Edellä mainitut oireet eivät ole vikoja tai epänormaaleja tilanteita.

Tarkista luettelo.

	Oiret Syyt
Käynnistetäessä	Käynnistys on hidas	Käynnistyskestää noin 45 sekuntia säliön tãytãmisen jälleen, odota, kunnes poltoaine on saavuttanut kiin-teän säliön. Toista käynnistys 2 tai 3 kertaa.
	Särisevä äni	Tämä äni on sãhköisen käyn-nistyksen aiheuttama.
	Valkoinen savu	Tämä voi tapahtua,Jos polt- toaine ei kierrä polttimen ohi kunnolla
Käynnistyksen tai sammutuk- sen aikana	Savua ja epämiellyttävää Hajua ensimmäisen kãytön aikana	Tämä johtuu suojalakan lampenemisestä. Tämä lakkaa pian. Anna ilmanvaiholle enemmän tilaa.
	Ympäröivä lampötila ei nouse ja vaadittu lampötila on kor- keampi.	Tila on liian suuri.
	Liekki hehkuu punaisena.	Ympäröivä ilma on suolainen tai sisältaa liian monia epäpuhtauksia.
	Ympäröivä lampötila ei laske ja vaadittu lampötila on al- haisempi.	Lämmitintä kãytetään pienes- sä eristetyssä tilassa tai ulkoil- man lampötila on suhteellisen korkea. Kytke lämmitin pois pãltä.
	Näkyvä ympäröivä lampötila ei ole sama kuin lampömittarin esittämä.	Tämä johtuu siitä,että ympröivä lampötila on tilan keskimääräisen lampötilan ilmaisu.
	Kun lämmitin on pãällä ja vã-littömästi sen sammuttamisen jäldeen kuuluu pieniä koput- tavia äniä.	Tämä on metallin lajenemi- sesta kuuluva äni.
	Melua 8 sekuntia lammiti- men sammutuksen jäldeen.	Tikittävä äni: voi kuulua, kun lämmitin jãähtyy.

TIETONÄYTTÖ

Tietonäyttö ① ei toimi ainoastaan (asetetun) ajan ja lämpötilan (osat C, E ja F) ilmaisimena, vaan se myös ilmoittaa lämmittimen virheellisestä toiminnasta. Tietonäytön koodi ilmoittaa ongelman luonteen:

Koodi Tiedot Toimenpide
Time ----	Sahkökatos tai huono liitäntä aiheutti lämmititen automaattisen sammutuksen	Palauta virta tai liitäntä Paina ON/OFF-painiketta uudelseen.
E01	Maanjäristys (voimakkuus 5 tai enemmän), vahvat tärinät tai isku varmistavat, ettã lammitin sammuu automaattiseti. (Turvajärjestelmä iskua vastaan on toiminut).	Varmista, ettã lämmitinen ympärillä ei ole palavia mate-riaaleja tai polttoainevuotoja. Paina ON/OFF-painiketta uudelseen.
E02 E03	Lammitin on automaattiseti kytketty pois päältä vian tai sytytkyen aikana tai sen vuoksi, ettã polttoinesuodat-timessa tai kiinteässä sailiössä on polyä tai vetä.	Poista vesi ja poly kiinteästä sälliöstä. Puhdista polttoa-nesuodatin (katso luku M). Paina ON/OFF-painiketta uudelseen.
E07	Ympröivän lamptötilan nousu on kytkenyt lämmitinen pois päältä. (Lampötilan seuranta-järjestelmä on toiminut).	Tuuleta tila. Anna lämmit-timen jähtyä. Paina ON/OFF-painiketta uudelseen.
Filter E09	Lammitin on automaattiseti kytketty pois päältä, koska kuuma ilmavirta, tuuletin tai tuulettinen suodatin on tukitttu tai estetty. (Turvajärjestelmä ylikuumenemista vastaan on toiminut).	Poista steet tuulettinen au-koista. Puhdista tuulettinen suodatin (katso luku M). Pai- na ON/OFF-painiketta uudelseen. Jos ongelma ilmenee uudelseen edellä mainittujen toimenpiteiden jälkeen, ota yhteyttä jälleenmyyään.
E13	Lammitin sammutettu suljete tussa tilassa. (Turvajärjestelmä epätäydellistä polttoa vastaan on toiminut).	Tuuleta tila ja paina ON/OFF-painiketta uudelseen. Varmista, ettã tilassa riittävä ilmanvaihto.
E17	Lammitin sammutettu kasvan- een hiilidiokijsidipitoisuuden vuoksi. (Ilmanlaadun seuran-tajärjestelmä on toiminut).	Tuuleta tila ja paina ON/OFF-painiketta uudelseen. Varmista, ettã tilassa riittävä ilmanvaihto.
ON-merkkivalo vilkkuu. Err- merkkivalo palaa.	Lammitin on pysähtynyt au- tomaattisesti, koska ON/OFF-painike sidettiin painettuna tai se oli jumissa.	Poistaa steet ympäri nayton painikkeita. Paina ON/OFF-painiketta uudelseen.
F00-F30	Huono toiminna. Lammitin täytyy huoltaa	Huomaa nakyvät viestit ja sammuta lämmitin. Ota yh-teytä jälleenmyyään.
Oiret Syyt Suoritettavat toimenpiteet
Lämmitin ei käynnisty	Lapsilukkon sytty valo	Kytke lapsilukon varoitusvalo pois päältä
Polttoineva-lon lamppu ei toimi	Säiliö on tyhjä Täytä säliö
	Säiliö on epämuodostunut Vaihda säliö
	Likapartikkeleita tai vettä suodattimessa ja/tai kiinteässä sällössä	Puhdista kiinteä sailiö ja polt- toainesuodatin.
Sähkökatos	Polttoainevalo vilkkuu
	Polttoainevalo vilkkuu Täytä säliö
	Käytetty heikkolaatuista polt- toainetta.	Poista polttoaine kahdesta säliöstä ja huuhtele sitten oikealla polttoaineella.
Epanormaali poltto	Käytetty heikkolaatuista polt- toainetta.
	Huono ilmanvaihto Tuuleta säännöllisesti
	Pölyä tuulettimen suodat- timessa	Puhdista tuulettimen suoda- tin
Epämiellytäviä hajuja	Käytetty heikkolaatuista polt- toainetta.	Poista polttoaine kahdesta säliöstä ja huuhtele sitten oikealla polttoaineella.
	E polttoainetta sällössä Täytä sällio
	Polttoainevuoto tai lääkynyt polttoaine	Älä käytä enää, vaan ota yhteyttä jälleenmyyjän
Polttoaine- vuoto	Siirrä lämmitintä, säliö ei ole tyhjä
	Käytetty heikkolaatuista polt- toainetta.

Ota aina yhteyttä myyjäliikkeeseen, jos ilmenee edellä mainituista poikkeavia toimintahäiriöitä tai virhe toistuu edellä kuvatuista korjaustoimenpiteistä huolimatta.

AUTOMAATTINEN SAMMUTUS

Tässä lämmittimessä on turvajärjestelmä, joka sammuttaa lämmittimen automaattisesti 36 tunnin yhtäjaksoisen toiminnan jälkeen. Halutessasi voit kytkeä lämmittimen uudelleen päälle painamalla ON/OFF-painiketta (katso osa D).

LAPSITURVALUKKO

Lapsiturvalukon avulla lapsia voidaan estää muuttamasta lämmittimen asetuksia vahingossa. Kun lämmitin palaa ja lapsiturvalukko on päällä, lämmitin voidaan ainoastaan kytkeä pois päältä. Mitään muita toimintoja ei voida käyttää. Jos lämmitin on jo sammutettu, lapsiturvalukko estää myös lämmittimen sytyttämisen vahingossa. Ota lapsiturvalukko käyttöön painamalla CHILDLOCK 15 -näppäintä yli kolmen sekunnin ajan. CHILDLOCK-merkkivalo tulee tietonäyttöön (kuva O) osoituksena siitä, että lapsiturvalukko on otettu käyttöön. Poista lapsiturvalukko käytöstä painamalla CHILDLOCK 15 -näppäintä uudelleen yli kolmen sekunnin ajan.

'SAVE'-toiminnolla voidaan rajoittaa lämpötilaa. Kun tämä toiminto on käytössä, lämmitin menee automaattisesti pois päältä, kun huoneen lämpötila ylittää asetetun lämpötilan 3 °C:lla. Kun huoneen lämpötila on taas laskenut asetuslämpötilaan, lämmitin kytkeytyy automaattisesti päälle. Ota 'SAVE'-asetus käyttöön painamalla näppäintä 1. SAVE-merkkivalo syttyy. Toiminto poistetaan käytöstä painamalla SAVE-näppäintä kerran uudelleen.

Ilman 'SAVE'-asetustakin lämmitin pyrkii säilyttämään asetetun lämpötilan säätämällä lämmityskapasiteettia. 'SAVE' on säästöasetus, jota voit käyttää esimerkiksi silloin, kun et ole itse huoneessa tai haluat pitää pakkasen poissa huoneesta.

Polttoainesuodatin

ÖLJYN MERKKIVALO

Jos öljytason merkkivalo syttyy ja kuuluu lyhyt varoitusääni, polttoainesäiliö on tyhjä. Lämmitin käy automaattisesti alhaisimmalla asetuksella noin 80 minuutin ajan. Polttoainesäiliö täytetään täyteen.

Irrota irrotettava säiliö lämmittimestä ja täytä se uudella polttoaineella (olohuoneen ulkopuolella turvallisessa paikassa) (katso luku B). Jos et ryhdy toimenpiteisiin, polttoainesäiliö tyhjennetään ja näytöllä on "E 03" (kuva Q). Lämmitin sammuu automaattisesti.

Käynnistä lämmitin vielä kerran täyttämällä säiliö ja odottamalla muutama minuutti. Paina ON/OFF-painiketta.

ILMANLAADUN TARKISTAMINEN

Jos tilassa on riittämätön ilmanvaihto, merkkivalo E17 syttyy ja lämmitin sammuu automaattisesti. Heti kun kuulet tämän merkkiäänen, tuuleta tila (esim. avaamalla ovi tai ikkuna). Heti kun tila on tuuletettu riittävästi (esim. avaamalla ovi tai ikkuna), lämmitin voidaan käynnistää painamalla ON/OFF-painiketta.

M KUNNOSSAPITO

Sammuta lämmitin ja anna sen jäähtyä ennen kuin aloitat kunnossapitotyöt. Irrota pistoke pistorasiasta. Lämmitintä ei juuri tarvitse huoltaa.

1 Puhdista tuulettimen suodatin (kuva R).

Puhdista polttoainesuodatin:

1 Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin (kuva L). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. 2 Poista lika naputtamalla polttoainesuodatinta ylösalaisin kovaa pintaa vasten. (Älä koskaan puhdista sitä vedellä!) 3 Asenna polttoainesuodatin takaisin lämmittimeen.

Suosittelemme, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä.

Älä puhdista lämmitintä liuottimella tai alkoholilla: tulipalovaara. Puhdista likaiset komponentit kevyesti synteettisellä puhdistusaineella.

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään.

Jos virtajohto on vaurioitunut, sen saa vaihtaa vain valtuutettu sähköasentaja. Käytä uutta H05 VV-F -tyypin virtajohtoa.

N VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Varastoi lämmitin paloturvalliseen paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Siksi kaikki polttoaine on suositeltavaa polttaa loppuun. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta polttoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttöohjeita (alkaen kohdasta A ja kuten ohjeissa on kuvattu).

O KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

1 Anna lämmittimen jäähtyä. 2 Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin. Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella. 3 Tyhjennä kiinteä polttoainesäiliö (kuva U). 4 Pane kuljetussuoja paikoilleen. 5 Liikuta lämmitintä aina pystysuorassa asennossa.

Kuljetussuoja

Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

P TEKNISET TIEDOT

	SRE 3230 C-2 SRE 3231 C-2 SRE 330 C-2 SRE 3331 C-2				SRE 3430 C-2	SRE 3531 C-2
Sytytys sähköinen
Poltoaine parafini
Teho (kW)* 3.0 3.1 3.0 3.1					3.0	3.1
Sopiva tila (m3)** 48-120 50-120 48-120 50*120					48-120	50-120
Poltoaineen kulutus (l/h)* 0.313 0.323 0.313	0.323				0.313	0.323
Poltoaineen kulutus (g/h)* 250 258 250 258					250	258
Palamisaika aika yhdellä sällöllisellä (h)* 16	15.5 16 15.5				16	15.5
Irotettavan sällöön tilavuus (litraa) 5
Paino (kg) 7.7
Mitat (mm) (pohjaleyn kanssa)	leveys 371
	syvyyss 299
	korkeus 429
Lisävarusteet	kuljetuskorkk, polttoainepumppu
Verkkovirta	230V - AC 50 Hz
Sähkönkulutus nim. (Sytytin / Jatkuva)	335 W / 250 W
Sähkönkulutus (kesikiverto) (Sytytin / Jatkuva) min-max	78 W - 123 W
Ilmanvaïdhon laudun valvonta (ilman uudistaminen): CO2-tason suora mittaus (NDIR CO2 -anturi).

• Maksimiasetuksella ** Määritetyt arvot ovat suuntaa antavia

CE-merkintä vastaa EN 60-335 -standardia osa 1 (1995) ja EN 50-165 (08/97)-standardia.

Q TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu. 2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa. 3 Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella. 4 Takuu ei koske osia, joihin kohdistuu normaalia kulumista, kuten manuaalinen polttoainepumppu ja höyrystin. Katso täydellinen luettelo osista, jotka eivät kuulu takuun piiriin sivulta Qlima.com/warranty. 5 Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia. 6 Oikean polttoaineen käyttö on kriittisen tärkeää lämmittimen oikean toiminnan varmistamiseksi. Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Virheellisen polttoaineen käyttö voi olla jopa vaarallista*, katso lukua "Oikea polttoaine". 7 Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

*Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä vaan sammuta se välittömästi. Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta.
