Tuotetyyppi	Nestemäisellä polttoaineella toimiva siirrettävä lämmitin
Merkki	Qlima
Malli	SRE3531TC2
Mitat (L x S x K)	371 x 299 x 429 mm
Paino	7,7 kg
Sähkönsyöttö	230 V ~ 50 Hz
Lämmitysteho max.	3100 W (258 g/h)
Lämmitysteho min.	1080 W (90 g/h)
Suositeltu polttoaine	Nestemäinen polttoaine siirrettäville lämmityslaitteille (asetukset 18/07/2002 ja 25/06/2010), Qlima Premium Quality Fuels
Irrotettavan säiliön tilavuus	5 litraa
Säiliön käyttöaika	Noin 15,5–44 tuntia asetuksesta riippuen
Suositeltu huoneen koko	Min. 48 m³ / 20 m², max. 120 m³
Sytytys	Sähköinen (ON/OFF-painike)
Digitaalinäyttö	Lämpötila, kello, virhekoodit
Säädettävä termostaatti	5°C – 26°C
Ohjelmoitava ajastin (Timer)	Kyllä, enintään 24 tuntia
3H sammutustoiminto	Kyllä, automaattinen sammutus 3 tunnin jälkeen
Taloudellinen SAVE-toiminto	Kyllä, ylläpitää lämpötilaa 3°C:n kynnyksellä
Lapsilukko (Child Lock)	Kyllä, painikkeiden lukitus
Automaattinen turvasammutus	36 tunnin jatkuvan käytön jälkeen, tai iskun, ylikuumenemisen, epätäydellisen palamisen sattuessa
Sisäänrakennettu tuuletin	Kyllä, irrotettavalla suodattimella
Äänitaso	28-35 dB
Sähkönkulutus (valmiustila)	78-123 W
Mukana tulevat varusteet	Käsipumppu, kuljetustulppa
Takuu	4 vuotta valmistusvirheitä vastaan

Usein kysytyt kysymykset - SRE3531TC2 QLIMA

Kuinka täytän polttoainesäiliön?

Sammuta laite. Irrota irrotettava säiliö (kansi vasemmalla puolella). Irrota metallinen tulppa. Käytä mukana toimitettua käsipumppua: työnnä jäykkä putki kanisteriin ja joustava letku säiliön aukkoon. Täytä mittaviivaan asti, älä täytä yli. Sulje tulppa hyvin ja aseta säiliö takaisin laitteeseen, tulppa alaspäin.

Mitä polttoainetta käytetään?

Käytä yksinomaan nestemäistä polttoainetta siirrettäville lämmityslaitteille, joka on Ranskan asetusten 18/07/2002 ja 25/06/2010 mukainen, kuten Qlima Premium Quality Fuels. Isossa-Britanniassa käytä luokan C1 petrolia (BS2869-2). Muun polttoaineen käyttö mitätöi takuun ja voi olla vaarallista.

Kuinka sytytän lämmittimen?

Varmista, että säiliö on täytetty ja laite on kytketty verkkovirtaan. Paina ON/OFF-painiketta (punainen merkkivalo). Laitteen käynnistyminen kestää noin 45 sekuntia. Älä koskaan käytä tulitikkuja tai sytytintä.

Kuinka säädän lämpötilaa?

Kun laite on päällä, käytä ▲ ja ▼-painikkeita ohjauspaneelissa. Lämpötila voidaan säätää välillä 5°C – 26°C. Näytöllä oleva lämpötila on laitteen takana olevan anturin mittaama.

Kuinka käytän ajastinta (Timer)?

Laitteen on oltava sammutettuna. Aseta ensin nykyinen kellonaika (katso luku C). Paina mode-painiketta, kunnes 'Timer set' vilkkuu. Säädä ▲/▼-painikkeilla haluttu käynnistysaika. Paina ON/OFF käynnistääksesi, paina sitten ajastin-painiketta. Ajastimen merkkivalo syttyy. Laite käynnistyy automaattisesti asetettuna aikana.

Mitä tehdä, jos virhekoodi ilmestyy (E01, E02 jne.)?

E01: isku tai tärinä – tarkista laite ja nollaa. E02/E03: vettä tai pölyä suodattimessa – puhdista polttoainesuodatin. E07: ylikuumeneminen – tuuleta huonetta. E09: tuulettimen tukos – puhdista tuulettimen suodatin. E13: epätäydellinen palaminen – tuuleta. Muiden koodien (F00-F30) osalta ota yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka lapsilukko aktivoidaan?

Pidä CHILD LOCK (15) -painiketta painettuna yli 3 sekuntia, kunnes kuulet äänimerkin ja näet 'CHILD-LOCK' näytöllä. Poistaaksesi lukituksen, toista sama toimenpide.

Kuinka huollan lämmitintä?

Ennen huoltoa sammuta laite ja anna sen jäähtyä. Puhdista säännöllisesti tuulettimen suodatin (kuva R) ja polttoainesuodatin (polttoaineella, ei vedellä). Pyyhi pöly pois kuivalla liinalla. Älä käytä liuottimia tai alkoholia.

Mikä on säiliön käyttöaika?

Käyttöaika riippuu tehoasetuksesta. 5 litran säiliöllä se vaihtelee noin 15,5 tunnista (täysi teho) 44 tuntiin (minimiteho). Katso tarkemmat tiedot teknisistä tiedoista.

Mitä tehdä, jos ensikäynnistyksellä on 'uuden' hajua tai valkoista savua?

Se on normaalia. Suojamaali lämpenee ja tuottaa tilapäisesti hajua tai valkoista savua. Tuuleta huonetta hyvin. Haju häviää muutaman käyttökerran jälkeen.

KÄYTTÖOHJE SRE3531TC2 QLIMA

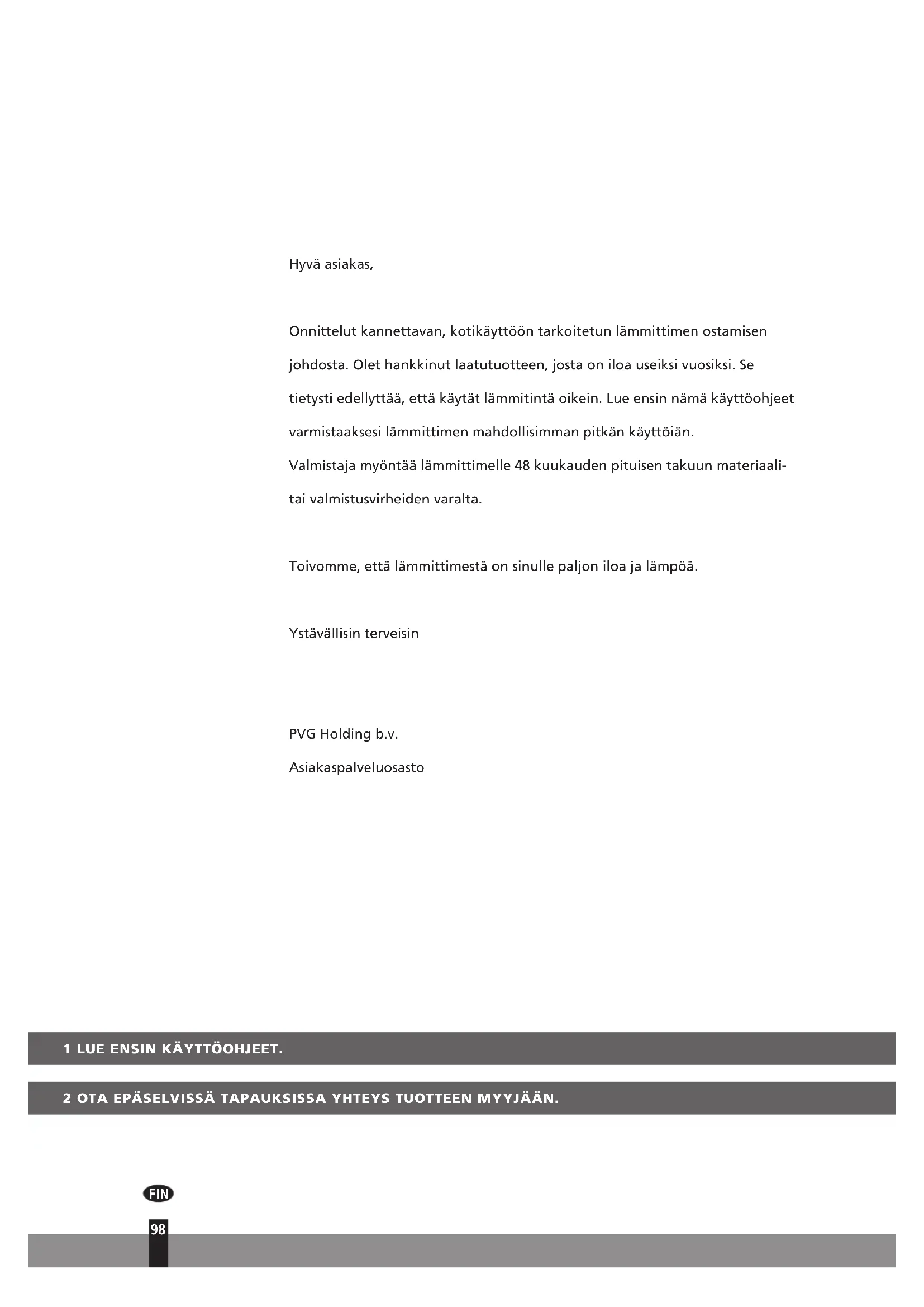

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän.

Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaali- tai valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

FIN

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 100 alkaen).

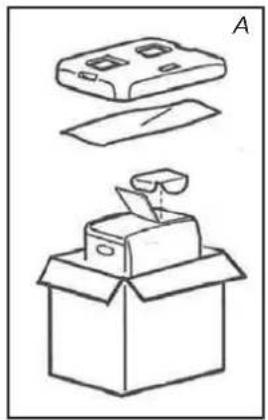

Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A). 2 Täytä irrotettava säiliö (katso kohta B, kuva C-F). 3 Työnnä pistoke pistorasiaan. 4 Sytytä lämmitin käyttämällä ON / OFF -näppäintä (katso osa D). 5 Muuta lämpötilaa tarvittaessa käyttämällä säätönäppäimiä (katso osa E). 6 Sammuta lämmitin painamalla ON / OFF -näppäintä.

Paloturvallisuuden vuoksi säiliö on täytettävä vain lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin.

Kun säiliö on täytetty turvallisen matkan päässä lämmönlähteistä ja avotulesta, huolehdi säiliön sulkemisesta kunnolla (ks. kohta B). - Varastoi polttoöljykanisteri viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. - Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. Kun käytät lämmittimessä Qlima Premium Quality Fuels -paloöljyä, voit olla varma paloöljyn korkeasta laadusta. - Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä. Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa "uudelta".

TÄRKEÄT OSAT

Tietonäyttö 2 Käyttöpainikkeet Säiliön kansi 4 Irrotettava säiliö 5 Metallihattu 6 Polttoainesuodatin Kiinnitetty säiliö Tulitarkastusikkuna Kuumailmgrilli 10 Ilmaväli 1 Turvakiinnike 12 Suodattimen tuuletin Pistoke Liitäntäjohto 15 Lasten turvallisuus-nappi Vihreän ajastimen indikaattori Ajastimen nappi 8 Tilan nappi Lämpötilan/ajan nappi 20 Päällä/pois painike (punainen indikaattori päällä) SAVE-säästönappi 3 H POIS -toiminto

MITÄ SINUN TULEE TIETÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuvissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm²). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

Tuotetta ei saa käyttää päälämmityslaitteena.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmitimille tarkoitetulla paloöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita:

ÄLÄ

• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.
• käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1000 metrin korkeudessa.
• tee muutoksia lämmitimen turvalaitteisiin.

Tämän tyyppisen lämmitimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

OIKEA POLTTOAINE

Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Qlima Premium Quality -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata

▸ virheellisen toiminnan todennäköisyyden kasvu, epätäydellinen palaminen, lämmittimen käyttöiän lyhentyminen ▸ savua ja/tai hajuja ▸ kerrostumien muodostuminen ritilään tai kuoreen.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.

Tämä kuljetuskorkki on pakattu erikseen laatikkoon. Vain tätä korkkia käyttämällä voidaan varmistaa, että lämmittimen kuljetus käytön jälkeen sujuu ongelmitta. Säilytä se huolellisesti!

FIN

KÄYTTÖOHJEET

A LÄMMITTIMEN ASENTAMINEN

1 Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös

▸ käsikäyttöinen polttoainepumppu ▸ kuljetuskorkki ▸ nämä käyttöohjeet.

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

2 Avaa irrotettavan säiliön kansi 3 ja poista pahvipala. 3 Täytä irrotettava säiliö kohdassa kuvatulla tavalla. 4 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä korjaa lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. 5 Estä verhoja peittämästä tuuletinta vaakasuuntaisella turvakiinnikkeellä (kuva B). 5 Työnnä pistoke 18 pistorasiaan (230 volttia - AC / 50 Hz) ja säädä oikea aika käyttämällä säätönappaimia 19 (katso osa C). 6 Lämmitin on nyt käyttövalmis.

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

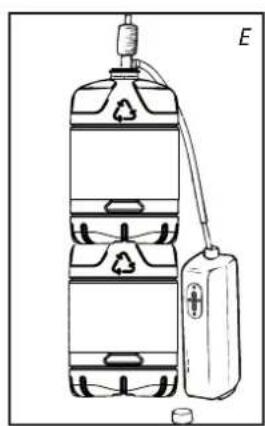

1 Varmista, että lämmitin on sammutettu. 2 Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva C). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin) ja avaa polttoainekorkki. 3 Poista metallisuojus. Helppo avata pitämällä ulkopuolelta (kuva D). 4 Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva E). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon. 5 Tarkkaile irrotettavan säiliön polttoainemittaria säiliötä täyttäessä (kuva F). Lopeta täyttö, kun polttoainemittari osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).

6 Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot. 7 Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

• Älä siirrä lämmitintä säiliön uudelleenasennuksen jälkeen.
• Varo vaurioittamasta korkkia, kun täytät säiliötä. Korkin muodonmuutos voi johtaa polttoainevuotoihin.

8 Kytke lämmitin uudelleen päälle.

AJAN ASETUS

Aseta aika käyttämällä lämmitintä bellona tai ajastimen avulla. Voit asettaa ajan myös silloin, kun lämmitin on päällä.

1 Aseta aika (kuva G) tilapainiketta painamalla 13. Asetettu aika ja aika alkavat vilkkua näytössä. 2 Aseta aika painamalla () - tai () -painikkeita 19. Aika näyttää numerot 00:00-23:59. Siirry eteenpäin painamalla () -painiketta ja taaksepäin painamalla () -painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva H.). 3 Ota ajastin uudelleen käyttöön tilapainiketta painamalla 18. Katso luku F. 4 Näytä aika (kuva l) tilapainiketta painamalla 18. Jos aikaa ei ole asetettu, näytöllä näkyy ---

Aika on asetettava uudelleen sähkökatkon jälkeen tai jos pistoke on irrotettu pistorasiasta.

D LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava.

Sytytä lämmitin aina -painikkeen ON / OFF 20 avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

1 Paina ON/OFF-painiketta 20

Sytytysmerkkivalo syttyy: vaadittu lämpötila ja ympäröivä lämpötila näkyvät (kuva J.). Ympäröivä lämpötila näytetään 1°C:sta lähtien. Jos lämpötila on alle 0°C , Lo näkyy. Käynnistys kestää noin 45 sekuntia.

2 Normaalipalaminen:

• liekit ovat sinisiä
• Polttimen liekki voi muuttua punaiseksi

Epänormaali palaminen:

• Liekki on keltainen ja sininen. Ryhdy tässä tapauksessa tarvittaviin toimenpiteisiin.

Tätä lämmitintä ei voi kytkeä päälle yhtäjaksoisesti yli 36 tunniksi. 36 tunnin kuluttua se pysähtyy automaattisesti, vaikka säiliö olisi täytetty uudelleen tämän ajan kuluessa.

E VAADITUN LÄMPÖTILAN MÄÄRITTÄMINEN

Jos lämmitin on päällä, vaadittu lämpötila voidaan muuttaa 20 säätöpainikkeiden avulla (kuva K). Jos haluat nostaa lämpötilaa, paina (▲)-painiketta. Jos haluat laskea lämpötilaa, paina (▼)-painiketta. Aina kun painat säätöpainiketta, lämpötila muuttuu 1°C . Lämpötilan minimiasetus on 5°C ja maksimiasetus 26°C .

• Jos lämmitintä käytetään pienessä, hyvin eristetyssä tilassa tai kun ulkoilman lämpötila on suhteellisen korkea, lämpötila voi nousta korkeammaksi kuin vaadittu lämpötila. Sammuta lämmitin tässä tapauksessa.
• Näkyvä lämpötila on keskimääräinen ympäröivä lämpötila. Tämä lämpötila ei välttämättä vastaa lämpömittarin esittämää lämpötilaa.

F AJASTIMEN KÄYTTÄMINEN

Ajastintoiminnon avulla voit kytkeä lämmittimen päälle automaattisesti esivalittuna aikana. Jotta lämmitin voidaan kytkeä päälle, oikea aika on asetettava (katso osa C) ja lämmittimen tulee olla pois päältä. Noudata seuraavassa kuvattua menettelyä.

1 Tarkista, että aika on määritetty oikein (katso luku C). 2 Paina tilapainiketta (kuva L), kunnes Ajastin ja Määritä ilmestyvät näyttöön. 3 Määritä lämmittimen tarpeellinen aktivointiaika 19 (▼)- tai (▲)-painikkeilla. Siirry eteenpäin painamalla (▲)-painiketta ja taaksepäin painamalla (▼)-painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva M). 4 Käynnistä lämmitin painamalla ON/OFF-painiketta (merkkivalo syttyy). Tätä painiketta ei tarvitse painaa, jos lämmitin on päällä. 5 Paina ajastinpainiketta 7. Merkkivalo sammuu. Ajan ilmaisin syttyy ja ajastin määritetään.

Varo painamasta ON/OFF-painiketta uudelleen 20 ajastimen asettamisen jälkeen, koska tämä nollaa ajastimen. 6 Lämmitin käynnistyy valittuna aikana.

• Voit peruuttaa ajastimen painamalla ON/OFF-painiketta (Ajastimen merkkivalo sammuu).
• Aseta ajastin ja kellonaika uudelleen sähkökatkoksen jälkeen.
• Maanjäristyksen tai sähkökatkosten jälkeen näytölle tulee koodi E01. Nollaa virhe ja aseta ajastin uudelleen kohdasta 4 lähtien.

3 H POIS -TOIMINTO

Kun lämmitin on käytössä ja painetaan painiketta 3H/OFF, lämmitin sammuu automaattisesti kolmen tunnin käytön jälkeen (painikkeen painalluksen jälkeen). Tämän kolmen tunnin aikana asetus voidaan poistaa käytöstä painamalla painiketta uudelleen. Toiminnon tila näkyy näytössä.

LÄMMITTIMEN SAMMUTTAMINEN

1. Paina ON/OFF-painiketta. Punainen merkkivalo vilkkuu noin 8 sekuntia ja lämmitin sammutetaan. Tarkista aina, että liekki sammuu.

Tuulettimen toiminta jatkuu noin 3 minuuttia sammuttamisen jälkeen lämmittimen sisäosan jäähdyttämiseksi. Jos sammutat virran aikaisemmin, hallitsemattomia oireita voi esiintyä (savu, haju, jne.).

HÄIRIÖTILANTEISSA

Edellä mainitut oireet eivät ole vikoja tai epänormaaleja tilanteita.

Tarkista luettelo.

	Oiret Syyt
Käynnistetäessä	Käynnistys on hidas	Käynnistyskestää noin 45 sekuntia säliön tãytãmisen jälleen, odota, kunnes poltoaine on saavuttanut kiin-teän säliön. Toista käynnistys 2 tai 3 kertaa.
	Särisevä äni	Tämä äni on sãhköisen käyn-nistyksen aiheuttama.
	Valkoinen savu	Tämä voi tapahtua,Jos polt- toaine ei kierrä polttimen ohi kunnolla
Käynnistyksen tai sammutuk- sen aikana	Savua ja epämiellyttävää hajua ensimmäisen kãytön aikana	Tämä johtuu suojalakan lampenemisestä. Tämä lakkaa pian. Anna ilmanvaiholle enemmän tilaa.
	Ympäröivä lampötila ei nouse ja vaadittu lampötila on kor- keampi.	Tila on liian suuri.
	Liekki hehkuu punaisena.	Ympäröivä ilma on suolainen tai sisältaa liian monia epäpuhtauksia.
	Ympäröivä lampötila ei laske ja vaadittu lampötila on al- haisempi.	Lämmitintä kãytetaän pienes- sä eristetyssä tilassa tai ulkoil- man lampötila on suhteellisen korkea. Kytke lämmitin pois päältä.
	Näkyvä ympäröivä lampötila ei ole sama kuin lampömittarin esittämä.	Tämä johtuu siitä,että ympröivä lampötila on tilan keskimääräisen lampötilan ilmaisu.
	Kun lämmitin on päällä ja vã-littömästi sen sammuttamisen jäldeen kuuluu pieniä koput- tavia äniä.	Tämä on metallin lajenemi- sesta kuuluva äni.
	Melua 8 sekuntia lammiti- men sammutuksen jäldeen.	Tikittävä äni: voi kuulua, kun lämmitin jäähtyy.

TIETONÄYTTÖ

Tietonäyttö ① ei toimi ainoastaan (asetetun) ajan ja lämpötilan (osat C, E ja F) ilmaisimena vaan se myös ilmoittaa lämmittimen virheellisestä toiminnasta. Tietonäytön koodi ilmoittaa ongelman luonteen:

Koodi Tiedot Toimenpide
Time ----	Sähkökatos tai huono liitäntä aiheutti lämmititten automaattisen sammutuksen	Palauta virta tai liitäntä Paina ON/OFF-painiketta uudelseen.
E01	Maanjäristys (voimakkuus 5 tai enemmän), vahvat tärinät tai isku varmistavat, ettã lammitin sammuu automaat-tisesti. (Turvajärestelmä iskua vastaan on toiminut).	Varmista, ettã lämmitinen ympärillä ei ole palavia mate-riaaleja tai polttoainevuotoja. Paina ON/OFF-painiketta uudelseen.
E02 E03	Lämmitin on automaattiseti kytketty pois päältä vian tai sytytkyen aikana tai sen vuoksi, ettã polttoinesuodat-timessa tai kiinteässä sällössä on polyä tai vetä.	Poista vesi ja poly kiinteëstä sällöstä. Puhdista polttoaine-suodatin (katso luku L). Paina ON/OFF-painiketta uudelseen.
E07	Ympröivän lampötilan nousu on kytkenyt lämmititten pois päältä. (Lampötilan seuranta-järestelmä on toiminut).	Tuuleta tila. Anna lämmit-timen jähtyä. Paina ON/OFF-painiketta uudelseen.
Filter E09 Filter	Lämmitin on automaattiseti kytketty pois päältä, koska kuuma ilmavirta, tuuletin tai tuulettinen suodatin on tukittu tai estetty. (Turvajärestelmä ylikuumenemista vastaan on toiminut).	Poista steet tuulettinen au-koista. Puhdista tuulettinen suodatin (katso luku L). Paina ON/OFF-painiketta uudelseen Jos ongelma ilmenee uudelseen edellä mainittujen toimenpiteiden jälkeen, ota yhteyttä jälleenmyjään.
E13	Lämmitin sammutettu sulje-tussa tilassa. (Turvajärestelmä epätäydellistä polttoa vastaan on toiminut).	Tuuleta tila ja paina ON/OFF-painiketta uudelseen. Varmista, ettã tilassa riittävä ilmanvaihto.
ON-merkkivalo vilkkuu. Err- merkkivalo palaa.	Lämmitin on pysähtynyt au-tomaattiseti, koska ON/OFF-painike pidettiin painettuna tai se oli jumissa.	Poista steet tuulettimen au-koista. Puhdista tuulettinen suodatin (katso luku L). Paina ON/OFF-painiketta uudelseen
F00 - F30	Huono toiminta. Lämmitin tätyyy huoltaa	Huomaa näkyvät viestit ja sammuta lämmitin. Ota yhteyttä jälleenmyjään.
Oiret Syyt Suoritettavat toimenpiteet
Lämmitin ei käynnisty	Lapsilukkon sytty valo	Kytke lapsilukon varoitusvalo mois päältä
Polttoaineva-lon lamppu ei toimi	Säiliö on tyhjä Täytä säliö
	Säiliö on epämuodostunut Vaihda säliö
	Likapartikkeleita tai vettä suodattimessa ja/tai kiinteässä sällössä	Puhdista kiinteä sailiö ja polt- toainesuodatin.
Sähkökatos	Polttoainevalo vilkkuu
	Polttoainevalo vilkkuu Täytä säliö
	Käytetty heikkolaatuista polt- toainetta.	Poista polttoaine kahdesta säliösta ja huuhtele sitten oikealla polttoaineella.
Epanormaali poltto	Käytetty heikkolaatuista polt- toainetta.
	Huono ilmanvaihto Tuuleta sännöllisesti
	Pölyä tuulettimen suodat- timessa	Puhdista tuulettimen suoda- tin
Epämiellytäviä hajuja	Käytetty heikkolaatuista polt- toainetta.	Poista polttoaine kahdesta säliösta ja huuhtele sitten oikealla polttoaineella.
	E polttoainetta sällössä Täytä sällio
	Polttoainevuoto tai lääkynyt polttoaine	Älä käytä enää, vaan ota yhteyttä jälleenmyyvään
Polttoaine- vuoto	Siirrä lämmitintä, säliö ei ole tyhjä
	Käytetty heikkolaatuista polt- toainetta.

Ota aina yhteyttä myyjäliikkeeseen, jos ilmenee edellä mainituista poikkeavia toimintahäiriöitä tai virhe toistuu edellä kuvatuista korjaustoimenpiteistä huolimatta.

AUTOMAATTINEN SAMMUTUS

Tässä lämmittimessä on turvajärjestelmä, joka sammuttaa lämmittimen automaattisesti 36 tunnin yhtäjaksoisen toiminnan jälkeen. Halutessasi voit kytkeä lämmittimen uudelleen päälle painamalla ON/OFF-painiketta (katso osa D).

LAPSITURVALUKKO

Lapsiturvalukon avulla lapsia voidaan estää muuttamasta lämmittimen asetuksia vahingossa. Kun lämmitin palaa ja lapsiturvalukko on päällä, lämmitin voidaan ainoastaan kytkeä pois päältä. Mitään muita toimintoja ei voida käyttää. Jos lämmitin on jo sammutettu, lapsiturvalukko estää myös lämmittimen sytyttämisen vahingossa. Ota lapsiturvalukko käyttöön painamalla CHILDLOCK 15 -näppäintä yli kolmen sekunnin ajan. CHILDLOCK-merkkivalo tulee tietonäyttöön (kuva O) osoituksena siitä, että lapsiturvalukko on otettu käyttöön. Poista lapsiturvalukko käytöstä painamalla CHILDLOCK 15 -näppäintä uudelleen yli kolmen sekunnin ajan.

Polttoainesuodatin

SAVE'-TOIMINNON OIKEA KÄYTTÖ

'SAVE'-toiminnolla voidaan rajoittaa lämpötilaa. Kun tämä toiminto on käytössä, lämmitin menee automaattisesti pois päältä, kun huoneen lämpötila ylittää asetetun lämpötilan 3°C: Ila. Kun huoneen lämpötila on taas laskenut asetuslämpötilaan, lämmitin kytkeytyy automaattisesti päälle. Ota 'SAVE'-asetus käyttöön painamalla nappainta SAVE-merkkivalo syttyy. Toiminto poistetaan käytöstä painamalla SAVE-nappainta kerran uudelleen.

Ilman 'SAVE'-asetustakin lämmitin pyrkii säilyttämään asetetun lämpötilan säätämällä lämmityskapasiteettia. 'SAVE' on säästöasetus, jota voit käyttää esimerkiksi silloin, kun et ole itse huoneessa tai haluat pitää pakkasen poissa huoneesta.

K ÖLJYN MERKKIVALO

Jos öljytason merkkivalo syttyy ja kuuluu lyhyt varoitusääni, polttoainesäiliö on tyhjä. Lämmitin käy automaattisesti alhaisimmalla asetuksella noin 80 minuutin ajan. Polttoainesäiliö täytyy täyttää.

Poista irrotettava säiliö lämmittimestä ja täytä se uudella polttoaineella (olohuoneen ulkopuolella turvallisessa paikassa) (katso luku B)

Jos et ryhdy toimenpiteisiin, polttoainesäiliö tyhjennetään ja näytöllä on "E 03" (kuva Q). Lämmitin sammuu automaattisesti.

Käynnistä lämmitin vielä kerran täyttämällä säiliö ja odottamalla muutama minuutti. Paina ON/OFF-painiketta 20.

L KUNNOSSAPITO

Sammuta lämmitin ja anna sen jäähtyä ennen kuin aloitat kunnossapitotyöt. Irrota pistoke pistorasiasta. Lämmitintä ei juuri tarvitse huoltaa.

Puhdista tuulettimen suodatin (Kuva R).

Puhdista polttoainesuodatin:

1 Poista irrotettava säiliö 4 lämmittimestä ja irrota polttoainesuodatin (kuva L). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. 2 Poista lika naputtamalla polttoainesuodatinta ylösalaisin kovaa pintaa vasten. (Älä koskaan puhdista sitä vedellä!) 3 Asenna polttoainesuodatin takaisin lämmittimeen.

Suosittelemme, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä.

Älä puhdista lämmitintä liuottimella tai alkoholilla: tulipalovaara. Puhdista likaiset komponentit kevyesti synteettisellä puhdistusaineella.

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään.

Jos virtajohto on vaurioitunut, sen saa vaihtaa vain valtuutettu sähköasentaja. Käytä uutta H05 VV-F -tyypin virtajohtoa.

Kuljetussuoja

M VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Varastoi lämmitin polttomään paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Siksi kaikki polttoaine on suositeltavaa polttaa loppuun. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta polttoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttöohjeita (alkaen kohdasta A ja kuten ohjeissa on kuvattu).

N KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

1 Anna lämmittimen jäähtyä. 2 Poista irrotettava säiliö 4 lämmittimestä ja irrota polttoainesuodatin. Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella. 3 Tyhjennä kiinteä polttoainesäiliö (kuva U). 4 Pane kuljetussuoja paikoilleen. 5 Liikuta lämmitintä aina pystysuorassa asennossa.

Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

O TEKNISET TIEDOT

	SRE 3230 TC-2 SRE 3531 TC-2
Sytytys sähköinen
Poltoaine parafiini
Teho (kW)* 1.08 - 3.00 1.08 - 3.10 1.08	- 3.10
Sopiva tila (m3)** 48 - 120 50 - 120 50	- 120
Poltoaineen kulutus (l/h)*	0.313	0.323	0.323
Poltoaineen kulutus (g/h)*	250	258	258
Palamisaika aika yhdellä sällö-lisellä (h)*	16	15.5	15.5
Irrotettavan sällön tilavuus (litraa)	5
Paino (kg)	7.7
Mitat (mm) (pohjaleyn kanssa)	leveys 371
	syvyss 299
	korkeus 429
Lisāvarusteet	kuljetuskorkk, poltoainepumppu
Verkkovirta	230V - AC 50 Hz
Sähkönkulutus:
Sytytin	335W
Jatkuva	78-123W

• Maksimiasetuksella ** Määritetyt arvot ovat suuntaa antavia

CE-merkintä vastaa EN 60-335 -standardia osa 1 (1995) ja EN 50-165 (08/97)-standardia.

P TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. Takuuseen sovelletaan seuraavia ehtoja:

1 Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset, on nimenomaisesti poissuljettu. 2 Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa. 3 Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella. 4 Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, ja käsi käyttöistä polttoainepumppua. 5 Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia. 6 Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toiminnasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

• Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä vaan sammuta se välittömästi. Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta.

Älä hävitä sähkölaitteita kotitalousjätteen mukana, käytä niille erikseen varattuja keräys- ja kierrätyspisteitä. Ota yhteyttä viranomaisiin saadaksesi lisätietoa paikallisesta keräys- ja kierrätysjärjestelmästä. Jos sähkölaite jätetään luontoon tai joutomaalle, vaarallisia aineita voi vuotaa pohjaveteen ja kulkeutua ruokaketjuun vahingoittaen näin yleistä terveyttä ja hyvinvointia. Vaihtaessasi vanhan sähkölaitteen uuteen, kauppias on lain mukaan velvollinen ottamaan vanhan sähkölaitteesi takaisin ja hävittämään sen asianmukaisesti ilman eri korvausta.

FIR Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi
