Produkttyp	Mobiler Flüssigbrennstoffofen
Marke	Qlima
Modell	SRE3531TC2
Abmessungen (L x T x H)	371 x 299 x 429 mm
Gewicht	7,7 kg
Stromversorgung	230 V ~ 50 Hz
Maximale Heizleistung	3100 W (258 g/h)
Minimale Heizleistung	1080 W (90 g/h)
Empfohlener Brennstoff	Flüssigbrennstoff für mobile Heizgeräte (Verordnung 18/07/2002 und 25/06/2010), Qlima Premium Quality Fuels
Fassungsvermögen des herausnehmbaren Tanks	5 Liter
Tankautonomie	Ca. 15,5 bis 44 Stunden je nach Einstellung
Empfohlenes Raumvolumen	Mind. 48 m³ / 20 m², max. 120 m³
Zündung	Elektrisch (ON/OFF-Taste)
Digitalanzeige	Temperatur, Uhrzeit, Fehlercodes
Einstellbarer Thermostat	5°C bis 26°C
Programmierbare Zeitschaltuhr (Timer)	Ja, bis zu 24h
3-Stunden-Abschaltfunktion	Ja, automatische Abschaltung nach 3 Stunden
Sparfunktion SAVE	Ja, hält die Temperatur mit einer Toleranz von 3°C
Kindersicherung (Child Lock)	Ja, Tastensperre
Sicherheitsautomatik	Nach 36 Stunden Dauerbetrieb, oder bei Stoß, Überhitzung, unvollständiger Verbrennung
Integrierter Ventilator	Ja, mit herausnehmbarem Filter
Geräuschpegel	28-35 dB
Stromverbrauch (Standby)	78-123 W
Im Lieferumfang enthaltenes Zubehör	Handpumpe, Transportverschluss
Garantie	4 Jahre gegen Materialfehler

Häufig gestellte Fragen - SRE3531TC2 QLIMA

Wie fülle ich den Brennstofftank?

Schalten Sie das Gerät aus. Entfernen Sie den herausnehmbaren Tank (Abdeckung auf der linken Seite). Entfernen Sie den Metallverschluss. Verwenden Sie die mitgelieferte Handpumpe: Führen Sie den starren Schlauch in den Kanister und den flexiblen Schlauch in die Tanköffnung. Füllen Sie bis zur Markierung, ohne zu überfüllen. Verschließen Sie den Verschluss gut und setzen Sie den Tank mit dem Verschluss nach unten wieder in das Gerät ein.

Welchen Brennstoff verwenden?

Verwenden Sie ausschließlich einen flüssigen Brennstoff für mobile Heizgeräte gemäß den französischen Verordnungen vom 18.07.2002 und 25.06.2010, wie Qlima Premium Quality Fuels. Verwenden Sie im Vereinigten Königreich Petroleum der Klasse C1 (BS2869-2). Die Verwendung eines anderen Brennstoffs führt zum Erlöschen der Garantie und kann gefährlich sein.

Wie schalte ich den Ofen ein?

Stellen Sie sicher, dass der Tank gefüllt und das Gerät eingesteckt ist. Drücken Sie die ON/OFF-Taste (rote Anzeige). Das Gerät benötigt ca. 45 Sekunden zum Starten. Verwenden Sie niemals Streichhölzer oder Feuerzeuge.

Wie stelle ich die Temperatur ein?

Wenn das Gerät eingeschaltet ist, verwenden Sie die Tasten ▲ und ▼ auf dem Bedienfeld. Die Temperatur kann von 5°C bis 26°C eingestellt werden. Die angezeigte Temperatur wird vom Sensor an der Rückseite des Geräts gemessen.

Wie verwende ich die Zeitschaltuhr (Timer)?

Das Gerät muss ausgeschaltet sein. Stellen Sie zuerst die aktuelle Uhrzeit ein (siehe Kapitel C). Drücken Sie mode, bis 'Timer set' blinkt. Verwenden Sie ▲/▼, um die gewünschte Einschaltzeit einzustellen. Drücken Sie ON/OFF, um das Gerät einzuschalten, dann die Taste Timer. Die Timer-Anzeige leuchtet auf. Das Gerät schaltet sich automatisch zur programmierten Zeit ein.

Was tun, wenn ein Fehlercode angezeigt wird (E01, E02 usw.)?

E01: Stoß oder Vibration – überprüfen Sie das Gerät und setzen Sie es zurück. E02/E03: Wasser oder Staub im Filter – reinigen Sie den Brennstofffilter. E07: Überhitzung – lüften Sie den Raum. E09: Lüfterblockade – reinigen Sie den Lüfterfilter. E13: unvollständige Verbrennung – lüften. Bei anderen Codes (F00-F30) wenden Sie sich an einen autorisierten Reparaturdienst.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Taste CHILD LOCK (15) länger als 3 Sekunden gedrückt, bis ein Signalton ertönt und 'CHILD-LOCK' auf dem Bildschirm erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie warte ich den Ofen?

Schalten Sie das Gerät vor der Wartung aus und lassen Sie es abkühlen. Reinigen Sie regelmäßig den Lüfterfilter (Abb. R) und den Brennstofffilter (mit Brennstoff, nicht mit Wasser). Wischen Sie Staub mit einem trockenen Tuch ab. Verwenden Sie keine Lösungsmittel oder Alkohol.

Wie lange reicht eine Tankfüllung?

Die Betriebsdauer hängt von der Leistungseinstellung ab. Bei einem 5-Liter-Tank variiert sie von ca. 15,5 Stunden (Volllast) bis 44 Stunden (Minimalleistung). Detaillierte Angaben finden Sie in der Spezifikationstabelle.

Was tun bei 'Neugeruch' oder weißem Rauch beim ersten Einschalten?

Das ist normal. Die Schutzfarbe erwärmt sich und erzeugt vorübergehend einen Geruch oder weißen Rauch. Lüften Sie den Raum gut. Der Geruch verschwindet nach einigen Nutzungen.

BEDIENUNGSANLEITUNG SRE3531TC2 QLIMA

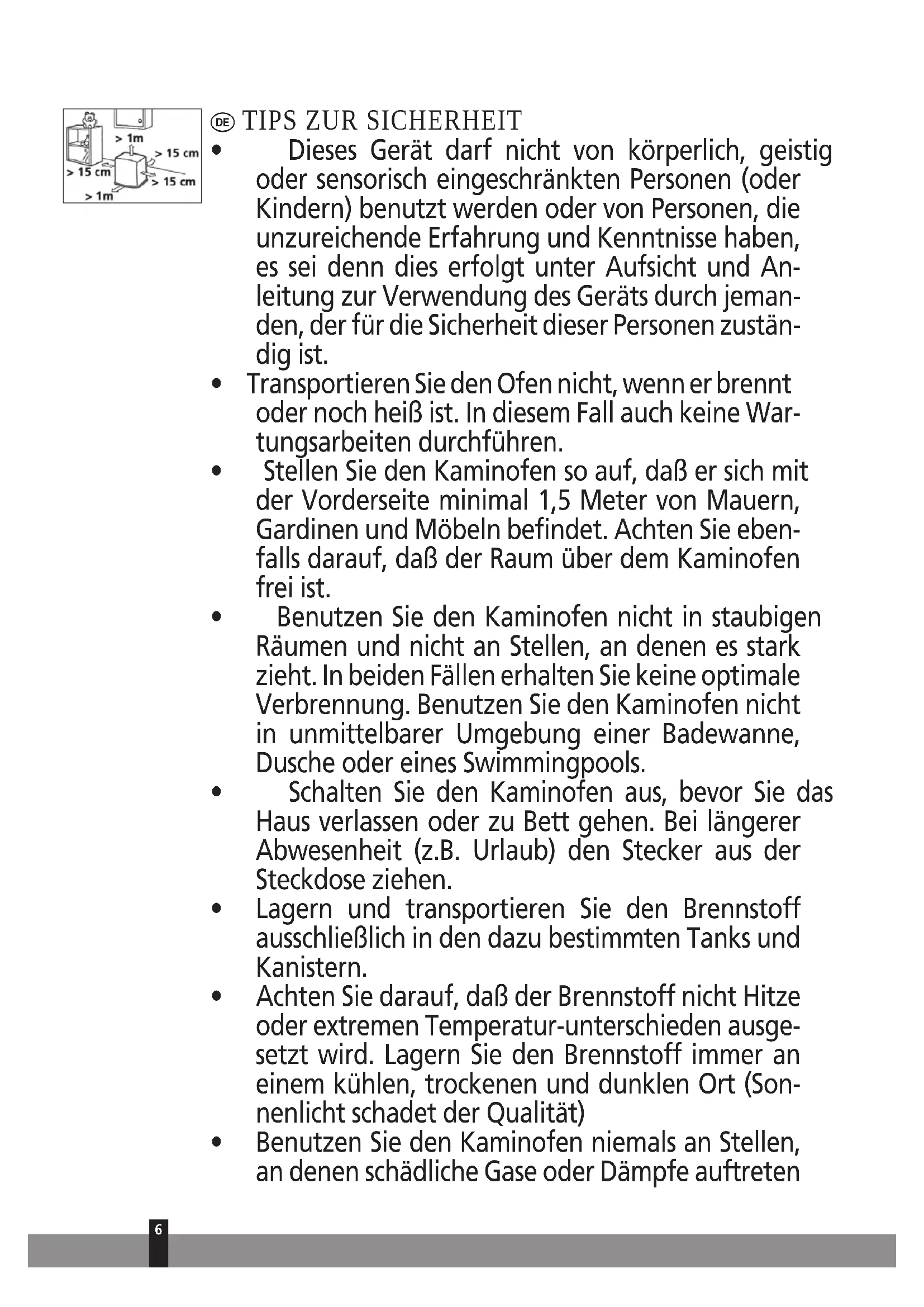

• Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn, es erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.
• Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In diesem Fall auch keine Wartungsarbeiten durchführen.
• Stellen Sie den Kaminofen so auf, dass er sich mit der Vorderseite mindestens 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls darauf, dass der Raum über dem Kaminofen frei ist.
• Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittelbarer Umgebung einer Badewanne, Dusche oder eines Swimmingpools. Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. Bei längerer Abwesenheit (z.B. Urlaub) den Stecker aus der Steckdose ziehen.
• Lagern und transportieren Sie den Brennstoff ausschließlich in den dafür bestimmten Tanks und Kanistern.
• Achten Sie darauf, dass der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität).
• Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten

könnten (zum Beispiel Auspuffgase oder Farbdämpfe).

Das Gitter des Kaminofens wird heiß. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr). - Achten Sie immer auf ausreichende Ventilation. - Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben. - Kinder sollen nicht mit dem Gerät spielen. - Reinigungs- und Wartungsarbeiten sollen nicht von Kindern ohne Aufsicht ausgeführt werden.

GEFAHR!

• Tauchen Sie das Gerät nicht in Wasser ein und lassen Sie kein Wasser eindringen.
• Öffnen Sie das Gerät niemals: Hierdurch könnten Sie einen elektrischen Schlag bekommen.

WARNUNG

Das Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden. - Kontrollieren Sie, bevor Sie das Gerät anschließen, ob die auf dem Typenschild angegebene Netzspannung mit der örtlichen Netzspannung übereinstimmt. Das Gerät ist für Netzspannungen von ~230 V geeignet. - Wenn das Netzkabel beschädigt ist, müssen Sie es zur Vorbeugung von Gefahr von einer anerkannten Kundendienststelle oder von entsprechend befugten Personen auswechseln lassen. - Bringen Sie das Gerät zur Inspektion oder Reparatur grundsätzlich zu einer vom Hersteller aner

kannten Kundendienststelle.

• Reparaturen durch Unbefugte können zu extrem gefährlichen Situationen für den Benutzer führen.
• Versuchen Sie nicht selbst, das Gerät zu reparieren, denn dadurch würde die Garantie ungültig.
• Sorgen Sie dafür, dass das Netzkabel nicht in die Nähe von heißen Flächen gelangt.
• Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem Gerät spielen.
• Der Stecker muss jederzeit zugänglich sein.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts. Das Gerät darf nicht direkt unter einer Steckdose aufgestellt werden. Das Gerät darf nicht abgedeckt werden, anderenfalls besteht Überhitzungsgefahr.
• Verwenden Sie den Heizer nicht in der unmittelbaren Umgebung von einem Badezimmer oder Schwimmbecken. Das Gerät muss in einem ausreichenden Abstand von Badewanne oder Dusche aufgestellt werden, so dass die Schalter und Regler des Geräts nicht von der Badewanne oder der Dusche aus betätigt werden können.
• Kinder unter 3 Jahren dürfen sich dem Produkt nicht nähern, wenn sie nicht unter ständiger Beaufsichtigung stehen.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur ein- und ausschalten, wenn dasselbe gemäß den üblichen Gebrauchsvorschriften installiert und positioniert ist und sie beaufsichtigt und angemessen über die richtige und sichere Benutzung unterrichtet worden sind und die Gefährlichkeit desselben begriffen haben.
• Kinder zwischen 3 und 8 Jahren dürfen das Produkt nicht anschließen, regulieren, reinigen oder

Wartungsvorgänge durchführen.

• ACHTUNG: Einige Geräteteile können sehr heiß werden und Verbrennungen verursachen. In Anwesenheit von Kindern oder schutzbedürftigen Personen besondere Vorsicht walten lassen.

ACHTUNG

• Wenn das Gerät einen ungewöhnlichen Geruch oder ein nicht normales Geräusch erzeugt, müssen Sie es sofort ausschalten und den Stecker aus der Steckdose ziehen. Bringen Sie das Gerät zu einer anerkannten Kundendienststelle.
• Schalten Sie das Gerät aus und ziehen Sie den Stecker den Anweisungen in der Anleitung entsprechend aus der Steckdose, bevor Sie das Gerät bewegen oder reinigen.
• Sorgen Sie dafür, dass das Gerät und das Netzkabel immer außerhalb der Reichweite von Babys und Kleinkindern sind (mindestens einen Meter).
• Benutzen Sie das Gerät nicht an feuchten Orten oder in der Nähe von Wasser, es sei denn, das Gerät fällt in die Schutzklasse IPX4 (siehe das Typenschild). Nur Geräte der Schutzklasse IPX4 sind für diese Bedingungen ausgelegt.
• Benutzen Sie das Gerät nicht an Orten, an denen die Luftfeuchtigkeit mehr als 95 % beträgt.
• Setzen Sie das Gerät nicht extremer Hitze oder Kälte oder direkter Sonneneinstrahlung aus. Benutzen Sie das Gerät nicht im Freien.
• Halten Sie das Gerät nicht schräg und bewegen Sie es nicht, während es in Betrieb ist.
• Benutzen Sie keine Verlängerungsschnüre oder mehrfache Adapter.
• Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.

DK TIPPS FÜR SICHERE VERWENDUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

Herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.

Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Kaminofens zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 48 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Kaminofen.

Mit freundlichen Grüßen

PVG Holding b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

BENUTZUNG KURZ ZUSAMMENGEFASST

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens ausgeführt werden müssen. Detaillierte Beschreibungen der Handlungen enthält die GEBRAUCHSANWEISUNG (Seite 64 ff).

1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A). 2 Füllen Sie den Brennstofftank (siehe Kapitel B, Abb. C-F). 3 Stecken Sie den Stecker in die Steckdose. 4 Starten Sie den Kaminofen über die ON/OFF-Taste (siehe Kapitel D). 5 Verändern Sie gegebenenfalls die gewünschte Temperatur über die Einstelltasten (siehe Kapitel E). 6 Schalten Sie den Kaminofen über die ON/OFF-Taste aus.

Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.

• Sorgen Sie immer dafür, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).
• Beim ersten Mal wird Ihr Kaminofen während des Brennens noch kurz 'neu' riechen. Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kühl und dunkel.
• Wenn Sie Qlima Premium Quality Fuels benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
• Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff.
• Wenn Sie zwischen den einzelnen Sorten oder Marken wechseln, müssen Sie den Kaminofen erst vollständig leer brennen lassen.

mit

WICHTIGE EINZELTEILE

Anzeige 2 Betriebsfunktionen 3 Deckel Brennstofftank 4 Öltank Metallverschluss 6 Brennstofffilter Ölplatte 8 Flammensichtfenster Wartungsluftabzugsöffnung 10 Lufteinlassöffnung 11 Sicherheitsschutz 12 Ventilatorfilter 13 Stecker 14 Schnur 15 Kindersicherung 16 Kurzzeitmesseranzeige (grün) 7 Timer-Taste 18 Mode-Taste 19 Reguliertasten Temperatur / Zeit 20 Ein / Ausschaltungstaste (Anzeige leuchtet rot auf) " SAVE-Taste 3H-AUS-Funktion

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Lesen Sie vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden. Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu können. Wenn der betreffende Raum kleiner als der angegebene Mindestwert ist, dann muss dafür gesorgt werden, dass immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm² haben). Änderungen am Sicherheitssystem sind unzulässig und würden die Garantie einer einwandfreien Funktion des Luftführers nichtig machen. Wenden Sie sich im Zweifelsfall an Ihren Händler.

Dieses Produkt darf nicht als primäre Wärmequelle verwendet werden.

Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

Speziell für Großbritannien: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Wohnwagen, auf Booten und in Fahrerhäusern zu benutzen.
• den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1000 m zu benutzen.
• Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität wie Qlima Premium Quality Fuels entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

erhöht die Störungsanfälligkeit, unvollständige Verbrennung, verkürzte Lebensdauer des Kaminofens, Rauch und/oder Geruch, Niederschlag auf dem Gitter oder Gehäuse. Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderem als hochwertigem, wasserfreiem Petroleum fällt nicht unter die Garantie.

Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Geräts gewährleistet.

Diesen Transportverschluss finden Sie im Verpackungskarton. Nur hiermit kann der Kaminofen nach der Benutzung problemlos transportiert werden. Bewahren Sie den Verschluss also gut auf!

Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brennstoff für Ihren Kaminofen.

GEBRAUCHSANWEISUNG

A DIE INSTALLATION DES KAMINOFENS

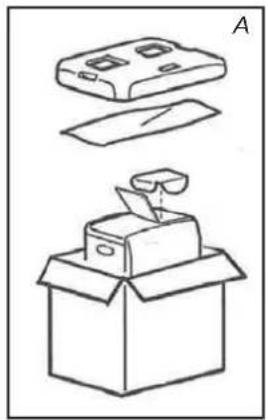

1. Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit. Außer dem Kaminofen muss Folgendes vorhanden sein: eine Syphonpumpe, diese Gebrauchsanweisung, ein Transportverschluss.

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

2. Öffnen Sie den Deckel des Brennstofftanks 3 und entfernen Sie das Stückchen Karton. 3. Befüllen Sie den Öltank wie in Kapitel B beschrieben. 4. Der Boden muss stabil und waagerecht sein. Stellen Sie den Kamin an eine andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht, durch Unterlegen von Büchern oder Ähnlichem den Stand zu korrigieren. 5. Benutzen Sie den horizontalen Schutz ①, dann wird die Lufteinlassöffnung nicht von Gardinen blockiert (Abb. B). 6. Stecken Sie den Stecker in die Steckdose (230 Volt - AC/50 Hz) und stellen Sie die aktuelle Uhrzeit über die Einstelltasten ein (siehe Kapitel C). Ihr Kaminofen ist jetzt betriebsbereit.

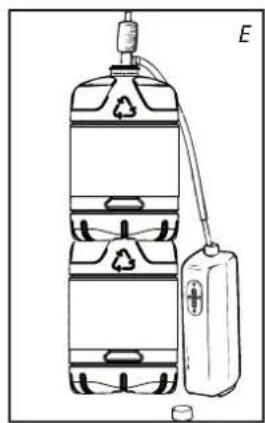

B DAS BEFÜLLEN MIT BRENNSTOFF

Füllen Sie den Öltank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

1. Der Kaminofen sollte ausgeschaltet sein. 2. Öffnen Sie den Deckel und ziehen Sie den Öltank aus dem Kaminofen (Abb. C). Achtung: Der Tank kann kurz nachtropfen. Stellen Sie den Öltank ab (Tankverschluss nach oben, Griff auf dem Boden) und entfernen Sie den Tankverschluss. 3. Entfernen Sie den Metallverschluss. 4. Füllen Sie den Öltank mit einer Brennstoffpumpe (siehe Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister höher steht als der Öltank (Abb. E). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Öltanks. 5. Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Öltanks (Abb. F). Wenn Sie sehen, dass der Tank fast voll ist, stellen Sie den Füllvorgang ein. Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).

6 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluss wieder sorgfältig auf den Tank. Wischen Sie eventuell verschütteten Brennstoff weg. Prüfen Sie, ob Öl herausleckt, indem Sie den Öltank über Kopf halten. 7 Kontrollieren Sie, ob der Tankverschluss gerade sitzt und fest angezogen ist. Setzen Sie den Öltank wieder in den Kaminofen ein (Tankverschluss nach unten). Schließen Sie den Deckel.

• Nach dem Einsetzen des Öltanks das Heizgerät nicht schütteln oder bewegen.
• Achten Sie darauf, dass Sie beim Auftanken nicht den Deckel beschädigen. Eine Verformung des Deckels könnte Leckagen verursachen.

Ihr Kaminofen ist jetzt betriebsbereit.

ZEITEINSTELLUNG

Stellen Sie die Zeit ein, wenn Uhr oder Kurzzeitmesser zum Betrieb benutzt werden. Das Einstellen ist sogar möglich, während das Heizgerät in Betrieb ist.

1 Drücken Sie die Mode-Taste für die Zeiteinstellung. Die Zeiteinstellungsanzeige Time Set und die Uhrzeit blinken (Abb. G). 2 Drücken Sie die Tasten (▲) oder (▼), um die Zeit einzustellen. Die Uhranzeige zeigt die Zahlen 0:00-23:59 an. Drücken Sie (▲) für vorwärts und (▼) für rückwärts. Jede Betätigung verändert die Zeit um eine Minute. Wenn Sie den Knopf ununterbrochen drücken, verändert sich die Zeitanzeige schnell um 10 Minuten (Abb. H). 3 Drücken Sie die Mode-Taste, um die Timerfunktion zu aktivieren (siehe Kapitel F). 4 Drücken Sie die Mode-Taste für die Uhranzeige (Abb. I).

Wenn der Stecker aus der Steckdose gezogen wurde (oder bei Stromausfall), muss die Zeit erneut eingestellt werden.

D DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deshalb für zusätzliche Belüftung.

Starten Sie den Kaminofen immer mit der ON/OFF-Taste 20. Benutzen Sie niemals Streichhölzer oder ein Feuerzeug.

1 Drücken Sie die ON/OFF-Taste. Die ON-Anzeige erleuchtet, und die festgesetzte Temperatur und Zimmertemperatur werden angezeigt. Die Zimmertemperatur wird ab 1°C und höher angezeigt. Wenn sie unter 0°C ist, zeigt die Anzeige Lo an. Die Entzündung erfolgt in etwa 45 Sekunden. 2 Sehen Sie nach der Flamme. Überprüfen Sie hin und wieder die Flamme durch das Flammensichtfenster.

Normale Verbrennung:

Die Flamme ist blau. Das Brenngitter könnte sich rot färben. Anormale Verbrennung: Die Flamme ist gelb und blau. In solchem Fall sollten angemessene Maßnahmen ergriffen werden.

Dieses Heizgerät kann nicht länger als 36 Stunden ununterbrochen funktionieren und schaltet sich selbst nach 36 Stunden ab, sogar wenn man den Tank nachgefüllt hat.

E TEMPERATUREINSTELLUNG

Sie können die eingestellte Temperatur nur verändern, wenn der Kaminofen eingeschaltet ist (Abb. K). Hierzu benutzen Sie die Einstelltasten 20. Drücken Sie den (▲) Knopf, um die festgesetzte Temperatur zu steigern. Drücken Sie den (▼) Knopf, um die festgesetzte Temperatur zu senken. Bei jeder Betätigung des Temperatur-/Zeiteinstellungsknopfes verändert sich die festgesetzte Temperatur um 1°C. Sie können die Temperatur auf minimal 5°C und maximal 26°C einstellen.

• Wenn das Gerät in einem relativ kleinen oder hitzeisolierten Raum benutzt wird, oder die Außentemperatur relativ hoch ist, kann die von Ihnen festgesetzte Temperatur überschritten werden. In dem Falle schalten Sie das Heizgerät ab.
• Die angezeigte Zimmertemperatur ist die Durchschnittstemperatur im Raum. Es besteht die Möglichkeit, dass sie nicht immer mit der Temperaturlesung eines Thermometers übereinstimmt.

F DIE BENUTZUNG DER ZEITSCHALTUHR (TIMER)

Mit Hilfe der Zeitschaltuhr kann der Kaminofen zu einem vorprogrammierten Zeitpunkt automatisch eingeschaltet werden. Um die Zeitschaltuhr programmieren zu können, muss die aktuelle Uhrzeit eingestellt (siehe Kapitel C) und der Kaminofen ausgeschaltet sein.

Sie gehen wie folgt vor:

1. Überprüfen Sie, ob die Uhr stimmt (siehe Kapitel C). 2. Drücken Sie die Mode-Taste für die Kurzzeitmesseranzeige. Die Zeiteinstellungsanzeige „Timer Set“ blinkt. Das Uhrlämpchen ist an (Abb. L). 3. Drücken Sie den Temperatur-/Zeiteinstellungsknopf (▼) oder (▲), um die Startzeit des Kurzzeitmessers festzulegen. Drücken Sie (▲), um die angezeigte Zeit vorzustellen, und (▼), um sie zurückzustellen. Jede Betätigung verändert die angezeigte Zeit um 1 Minute. Wenn ununterbrochen gedrückt wird, verändert sich die Anzeige um 10 Minuten (Abb. M). 4. Drücken Sie die ON/OFF-Taste, um das Heizgerät zu aktivieren (die Anzeige erleuchtet). Während der Benutzung ist das Drücken nicht nötig. 5. Drücken Sie den Kurzzeitmesserknopf ⑦. Die On-Anzeige erlischt, die Kurzzeitmesseranzeige erleuchtet, und damit ist der Kurzzeitmesser eingestellt (Abb. N).

Achten Sie darauf, nicht die ON/OFF-Taste zu betätigen, nachdem Sie den Kurzzeitmesser eingestellt haben, sonst wird er zurückgestellt. 6. Das Heizgerät stellt sich um die festgesetzte Zeit ein.

• Um den Kurzzeitmesser zu widerrufen, drücken Sie die ON/OFF-Taste (Kurzzeitmesseranzeige erlischt).
• Im Falle eines Stromausfalles stellen Sie Uhrzeit und Kurzzeitmesser neu ein.
• Im Falle eines Erdbebens erscheint Code E01 im Display. Fehler zurücksetzen und wiederholen Sie den Vorgang ab Schritt 4, um den Timer einzustellen.

3H-AUS-FUNKTION

Wenn das Heizgerät läuft und der Knopf (3H/OFF) gedrückt wurde, schaltet sich das Heizgerät nach drei Betriebsstunden (nach Drücken des Knopfes) automatisch ab. Während des Countdowns kann diese Einstellung durch erneutes Drücken des Knopfes rückgängig gemacht werden. Im Display ist der Status dieser Funktion zu sehen.

G DAS AUSSCHALTEN DES KAMINOFENS

Die ON/OFF-Taste 20 betätigen. Das rote Licht blinkt für etwa 8 Sekunden und das Heizgerät schaltet sich ab. Versichern Sie sich immer, dass die Flamme erloschen ist.

Weil der Ventilator noch für 3 Minuten in Bewegung bleibt nach dem Ausschalten des Kaminofens, um das Innere abzukühlen, nicht den Stecker herausziehen. Wenn das Heizgerät durch Herausziehen des Steckers gestoppt wird, oder der Stecker sofort nach Abschalten herausgezogen wird, kann es zu Funktionsstörungen kommen.

H PROBLEMLÖSUNG

Die Anzeichen in der Liste unten sind keine Versagen. Überprüfen Sie bitte zuerst die Beste.

	Anzeichen Ursache
Wenn das Gerät zündet	Problemvolles Zünden	Das Gerät braucht etwa 45 Sekunden zum Zünden. Es besteht etwas Zeit für den Flüssigbrennstoff um in der Öl-leitung in Umlauf zu gelangen. Zündung zwei oder drei wiederholen.
	Bzzzz Geräush	Strom-Entladungsgeräusch, nicht annormal
	WeiBer Rauch	Das kann vorkommen, wenn das vergaste Petroleum nicht ausreichend um den Brenner zirkuliert. Nicht annormal.
Während das Gerät in oder außer Betrieb ist	Beim ersten Gebrauch raucht und stinkt es	Hitzebestandige Farbe brennt. Das hört etwa nach einer Stunde auf. Zimmer extra ventilieren.
	Das Zimmer warmt sich nicht auf, obwohl die Temperatur sehr hoch eingestellt ist.	Wenn das Zimmer zu groß ist.
	Die Farbe der Flamme wechselt zu rosa oder orange.	Das ist die Reaktion von sehr feuchte oder salzhaltige Raum-luft oder mit denen Verunreini-gungen
	Das Zimmer kühlt sich nicht ab, obwohl die Temperatur niedrig eingestellt ist.	Wenn das Gerät in einem klei-nen oder hitzeisoliertem Raum benutzt wird, oder wenn die Außentemperatur relativ warm ist. Betrieb stoppen.
	Die angezeigte Temperatur stimmt nicht mit der Tempera-turlesung des Thermometers überein.	Die angezeigte Zimmertempe-ratur ist die Durchschnittstem-peratur im Raum.
	Kleines, zerspringendes Ge-räusch während des Benutzens oder kurz nach abstellen.	Das Geräusch wird gehört, wenn Metal sich ausdehnt oder zusammenzieht. Nicht annormal.
	Klickendes Geräusch etwa 8 Se-kunden nachdem Gerät stoppt.	Das Geräusch wird beim stop-pen gehört. Nicht annormal.

DIE FUNKTION DES INFORMATIONSDISPLAYS

Das Informations-Display 1 zeigt nicht nur die (eingestellte) Zeit und Temperatur an (Kapitel C, E und F), sondern meldet Ihnen auch eventuelle Störungen. Über den jeweiligen Code auf dem Display erhalten Sie die notwendigen Informationen:

Code Information	Auszuführende Handlung
Time----	Das Gerät hat sich wegen Stromausfall oder lockerer Anschluss automatisch ausge-schaltet.	Stromausfall oder Anschluss wiederherstellen. ON / OFF-Taste erneut betätigten.
E01	Ein Erdbeben (Ausmaß 5 oder stärker), starkes Zittern oder rein Schock hat das Gerät automatisch gestoppt.	Versichern Sie sich, dass nichts brennbares in der Höhe des Geräts befindet, nichts beschädigt ist, es keine Leckage von Brennstoff gibt. ON / OFF-Taste erneut betätigten.
E02E03	Das Gerät hat wegen Feh-lzündung oder Ansammlung von Wasser und Staub auf dem Ölfilter und der Ölplatte automatisch gestoppt.	Entfernen Sie Wasser und Staub von der Ölplatte. Rei-nigen Sie den Brennstofffilter (Kapitel L) dann ON / OFF-Taste erneut betätigten.
E07	Hohe Zimmertemperatur hat Heizgerät ausgeschaltet (Sicherheitssystem für hohe Zimmertemperatur hat gear-beitet).	Ventilieren Sie das Zimmer. Lassen Sie das Heizgerät abkühlen, dann ON - OFF-Taste erneut betätigten.
FilterE09Filter	Das Heizgerät hat sich aut-matisch ausgeschaltet weil die Warmluftabzugsoffnung, die Luftinlassoffnung oder der Ventilatorfilter blockiert wurde oder mit Staub ver-stopf war (Das Überheiz-Ver-hütungssystem hat gearbe-tet).	Entfernen Sie Hindernisse von der Warmluftabzugsoffnung. Reinigen Sie der Ventilator-filter (siehe Kapitel L). Dann ON/OFF-Taste erneute drücken. Wenn sich das Problem, mit den oben beschrieben Maßnahmen, nicht lost, so wenden Sie sichitte an Ihrem Handler.
E13	Das Gerät wurde in einem geschlossenen Raum benutzt und hat sich automatisch aus-geschaltet (Sicherheitssystem für unvollständige Verbren-nung hat gearbeitet).	Lüften Sie den Raum, dann ON / OFF - Taste erneut betätigten. Versichern Sie sich dass ausreichend ventiliert wird.
ON Anzeigeblinkt, Errleuchtet auf	Das Heizgerät hat sich aut-matisch ausgeschaltet, weil der ON / OFF - Taste ununterbrochen betätigtemurd.	Entfernen Sie die Hindernisse um die Bedienungstasta-tur. Stecken Sie den Stecker erneut in der Steckdose. On / OFF - Taste erneut betäti-gen.
F00 - F30	Versagen. Heizgerät bestehtigt Wartung.	Notieren Sie die Meldungen und setzen Sie sich mit ihrem Handler in Verbindung.
Anzeichen Ursachen	Maßnahmen
Nicht anschaltbar	Kindersicherung ist eingestellt	Kindersicherung ausschalten
Ölanzeige Goes nicht aus	Kein Petroleum im Tank Brennstofftank füllen
	Öltank ist verformt	Wechseln Sie den Tank mit einem neuen Tank aus.
	Schmutzpartikel, Staub und Wasser im Ölfilter oder auf der Ölplatte	Reinigen Sie die Ölplatte und den Brennstofffilter.
Kraftverlust	Ölanzeige blinkt
	Ölanzeige blinkt Brennstofftank füllen
	Verdorbenes oder unreines Petroleum wurde verwendet	Entfernen Sie das Petroleum aus dem Öltank und der Ölplatte, reinigen dann beide mit reinem Petroleum.
Anormale Verbrennung	Verdorbenes oder unreiner Petroleum wurde verwendet
	Ungenügende Ventilation Ausreichend lüssen
	Staub auf dem Ventilatorfilter Reinigen Sie den Ventilatorfilter
Schlechter Geruch	Verdorbenes oder unreines Petroleum wurde verwendet	Entfernen Sie das Petroleum aus dem Öltank und der Ölplatte, reinigen dann beide mit reinem Petroleum.
	Kein Petroleum im Tank Brennstofftank füllen
	Petroleum verschüttet oder ein Leck.	Nicht weiterverwenden und mit Händler in Verbindung setzen.
Ölleckage	Heizgerät wurde mit Öl im Gehäuse transportiert.
	Unreines Petroleum wurde verwendet

Bei Störungen, die nicht in dieser Tabelle aufgelistet sind und/oder wenn sich das Problem nicht lösen lässt mit den oben beschriebenen Maßnahmen, so wenden Sie sich bitte an ihren Händler.

AUTOMATISCHE ABSCHALTUNG

Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, wenn dieser 36 Stunden ohne Unterbrechung in Betrieb war. Wenn Sie den Ofen wieder in Betrieb nehmen möchten, drücken Sie die ON/OFF-Taste (siehe dazu Kapitel D).

KINDERSICHERUNG

Die Kindersicherung können Sie benutzen, um zu verhindern, dass ein Kind versehentlich die Einstellung des Kaminofens verändert. Während des Brennens kann der Kaminofen dann nur noch ausgeschaltet werden. Wenn der Kaminofen bereits ausgeschaltet ist, verhindert die aktivierte Kindersicherung auch, dass der Ofen versehentlich eingeschaltet wird. Sie aktivieren die Kindersicherung dadurch, dass Sie die betreffende Taste 15 länger als 3 Sekunden gedrückt halten bis ein hoher Piepton ertönt. Die Kontroll-Lampe CHILD-LOCK leuchtet auf (Abb. O) um anzuzeigen, dass die Kindersicherung eingeschaltet ist. Um diese wieder auszuschalten, drücken Sie erneut länger als 3 Sekunden auf die Taste CHILD-LOCK bis ein hoher Piepton ertönt.

J DIE RICHTIGE BENUTZUNG DER "SAVE" FUNKTION

Mit der "SAVE"-Funktion können Sie die Temperatur begrenzen. Wenn diese Funktion eingeschaltet ist, wird sich der Kaminofen automatisch ausschalten, wenn die Zimmertemperatur 3°C über der eingestellten Temperatur liegt. Fällt die Zimmertemperatur danach wieder auf die eingestellte Temperatur, schaltet sich der Kaminofen wieder automatisch ein.

Sie aktivieren die Einstellung "SAVE" durch Betätigung der betreffenden Taste 21

Die Kontroll-Lampe SAVE leuchtet auf. Durch nochmaliges Betätigen der Taste SAVE schalten Sie die Funktion wieder aus.

Auch ohne die Einstellung "SAVE" sorgt Ihr Kaminofen dafür, dass die eingestellte Temperatur annähernd beibehalten wird, und zwar durch Anpassung der Heizkapazität.

"SAVE" ist eine Einstellung, die Sie zum Beispiel benutzen können, wenn Sie nicht im Raum anwesend sind oder um den Raum frostfrei zu halten.

K DIE BRENNSTOFFANZEIGE "OIL"

Wenn die Brennstoffanzeige "OIL" auf dem Display erscheint und ein kurzer hoher Ton ertönt, ist der Tank fast leer. Das Gerät stellt sich automatisch auf den niedrigsten Brennerstand um für etwa 80 Minuten. Der Öltank muss nachgefüllt werden.

• Sie holen den Brennstoffbehälter aus dem Ofen und füllen ihn mit neuem Brennstoff nach (außerhalb des Wohnbereiches in einer sicheren Umgebung) (Siehe Kapitel B).

Bei weiterer Benutzung wird sich der Tank leeren. Die Anzeige zeigt „E03" an und das Heizgerät schaltet sich automatisch ab (Abb. Q).

Füllen Sie den Tank und warten Sie einige Minuten. Drücken Sie die ON/OFF-Taste 20.

L WARTUNG

Bevor Sie Wartungsarbeiten ausführen, muss der Kaminofen ausgeschaltet und abgekühlt sein. Ziehen Sie den Stecker aus der Steckdose. Ihr Kaminofen benötigt kaum Wartung. Wöchentlich sollten Sie den Brennstofffilter, den Ventilatorfilter und das Gitter mit einem feuchten Tuch reinigen.

Reinigen Sie das Ventilatorfilter (Fig. R).

Den Brennstofffilter reinigen:

1. Nehmen Sie den Öltank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann etwas nachtropfen. Halten Sie ein Tuch bereit. 2. Klopfen Sie den umgedrehten Brennstofffilter auf einem harten Untergrund aus, um so den Schmutz zu entfernen. (niemals mit Wasser reinigen!) 3. Setzen Sie den Brennstofffilter wieder ein.

Kein Alkohol oder Verdünner zum Reinigen verwenden, das könnte Feuer verursachen. Wischen Sie Schmutz mit einem schwachen, synthetischen Reinigungsmittel ab.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an Ihren Händler.

Wenn das Stromkabel beschädigt ist, darf es nur von einem anerkannten Elektroinstallateur durch ein Kabel des Typs H05 VV-F ersetzt werden.

M LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und staubfrei zu lagern, vorzugsweise in der Originalverpackung. Übrig gebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr benutzen. Entfernen Sie das Petroleum aus dem Öltank und der Ölplatte (Abb. U). Falls noch Öl im Kanister übrig bleibt, schütten Sie es nicht weg, sondern entsorgen Sie es laut den örtlichen Vorschriften für chemischen Kleinabfall.

Beginnen Sie jede neue Heizsaison auf jeden Fall mit neuem Brennstoff. Beachten Sie wieder diese Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

N TRANSPORT

Um zu verhindern, dass der Kaminofen während des Transports Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:

1 Lassen Sie den Kaminofen abkühlen. 2 Nehmen Sie den Öltank aus dem Kaminofen und entfernen Sie den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Öltank außerhalb des Kaminofens aufbewahren. 3 Entleeren Sie den fest eingebauten Brennstoffbehälter (Abb. U). 4 Setzen Sie den Transportdeckel ein. 5 Den Kaminofen immer aufrecht transportieren.

Transportverschluss

Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunächst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie genauso vor, wenn der Brennstoffbehälter Wasser enthält.

O TECHNISCHE DATEN

	SRE 3230 TC-2 SRE 3531 TC-2 SRE 3631 TC-2
Zündung Elektrisch
Brennstoff Petroleum
Kapazität (kW)* 1.08 - 3.00 1.08 - 3.10	1.08 - 3.10
Geeigneter Raum (m3)** 48 - 120	50 - 120	50 - 120
Brennstoffverbrauch (Ltr/Std)* 0.313	0.323	0.323
Brennstoffverbrauch (g/Std)*	250	258	258
Brenndauer pro Tank (Std)* 16	15.5	15.5
Inhalt Brennstofftank (Liter)	5
Gewicht (kg)	7.7
Abmessungen (mm) (einschließlich Bodenplatte)	Breite 371
	Tiefe 299
	Höhe 429
Zubehor	Transportverschluß, Syphonpumpe
Netzspannung	230V - AC 50 Hz
Stromverbrauch:
Zündung	335W
Im Dauerbetrieb	78-123W

• Bei Einstellung auf maximalem Stand** Angegebene Werte sind Richtwerte

P GARANTIEBEDINGUNGEN

Sie erhalten auf Ihren Kaminofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Die Versandkosten und das Versandrisiko des Kaminofens oder dessen Teile gehen zu allen Zeiten zu Lasten des Käufers. Hierbei gelten folgende Regeln:

1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. 2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie. 3 Die Garantie besteht, wenn Veränderungen angebracht wurden, Nicht-Original-Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden. 4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Syphonpumpe, fallen nicht unter die Garantie. Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden. Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.*

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, geben Sie den Kaminofen ihrem Händler zur Reparatur.

• Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in diesem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus. In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen.

Beachten Sie die Warnungen und Hinweise

in den Kapiteln der Bedienungsanleitung.

Dieses Produkt eignet sich nicht als Hauptheizgerät
