| Tipo de produto | Aquecedor móvel a combustível líquido, aquecimento suplementar |
| Marca | Qlima |
| Modelo | SRE3231C2 |
| Dimensões (L x P x A) | 371 x 299 x 429 mm |
| Peso | 7.7 kg |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Consumo elétrico (ignição / funcionamento) | 335 W / 250 W |
| Consumo elétrico médio em funcionamento | 78 W - 123 W |
| Combustível recomendado | Combustível líquido para aquecedores móveis (decretos de 2002 e 2010) |
| Capacidade do depósito amovível | 5 litros |
| Potência calorífica nominal | 2040 W (170 g/h) |
| Potência calorífica máxima | 3000 W (250 g/h) |
| Potência calorífica mínima | 1080 W (90 g/h) |
| Autonomia do depósito | 16 a 44 horas |
| Volume de ambiente recomendado (não mobiliado) | 48 a 120 m³ |
| Ignição | Elétrica |
| Ajuste de temperatura | De 5 °C a 26 °C |
| Temporizador | Programação da hora de ligar |
| Função económica | Modo SAVE (manutenção de temperatura) |
| Segurança crianças | Bloqueio dos botões |
| Desligamento automático | Após 36 horas de funcionamento contínuo |
| Sensor de qualidade do ar | Medição direta de CO2 (NDIR) |
| Nível sonoro | 28-35 dB |
| Manutenção | Limpeza do filtro de combustível e do filtro do ventilador |
| Acessórios incluídos | Bomba manual, tampa de transporte |
| Garantia | 4 anos (excluindo consumíveis e desgaste normal) |
Perguntas frequentes - SRE3231C2 QLIMA
Perguntas dos utilizadores sobre SRE3231C2 QLIMA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Frigideira em formato PDF gratuitamente! Encontre o seu manual SRE3231C2 - QLIMA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SRE3231C2 da marca QLIMA.
MANUAL DE UTILIZADOR SRE3231C2 QLIMA
Este produto não é adequado para fins de aquecimento principal.
- Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que sejam supervisionadas e recebam instruções sobre a utilização do aparelho por alguém responsável pela sua segurança.
- Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tampouco deve reencher o tanque nem efetuar manutenção.
- Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis.
- Não utilize o aquecedor em recintos empoeirados. A poeira impede uma boa combustão.
- Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolongada (por exemplo, férias), retire também a ficha da tomada.
- Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso.
- Certifique-se de que o combustível não está exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol acelera a deterioração).
- Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta). A grelha do aquecedor fica quente.
- Certifique-se sempre de que haja suficiente ventilação.
- Deve haver supervisão sobre crianças para certificar-se de que estas não utilizem o aparelho
como brinquedo.
- Se tiver crianças em casa, familiarize-as com o aquecedor, ensinando-lhes o calor que irradia e acautelando-as para as partes que ficam particularmente quentes.
- As crianças não devem brincar com o aparelho.
- Os procedimentos de limpeza e de manutenção não devem ser realizados por crianças sem supervisão.
PERIGO
- Não mergulhe o aparelho em água e não deixe que a água penetre no mesmo.
- Nunca abra o aparelho para evitar choques elétricos.
AVISO
- A instalação tem de ser efetuada totalmente de acordo com os regulamentos, disposições e normas locais.
- Antes de ligar o aparelho, verifique se a tensão indicada na placa de identificação corresponde à tensão de alimentação local.
- O aparelho é adequado para tensões de alimentação a partir de ~230 V.
- Se o cabo de alimentação estiver danificado, terá de solicitar a respetiva substituição a um centro de serviços autorizado ou a pessoas com qualificações semelhantes, no sentido de evitar quaisquer perigos. Leve sempre o aparelho a um centro de serviços autorizado para fins de inspeção ou reparação.
- A reparação efetuada por pessoas não qualificadas poderá provocar uma situação extremamente perigosa para o uso.
- Não tente reparar o aparelho sozinho, porque, se o fizer, perde o direito à garantia.
- Mantenha o cabo de alimentação afastado de superfícies quentes.
- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. A ficha tem de estar sempre acessível.
- Não introduza objetos nas aberturas do dispositivo.
- O dispositivo não pode estar situado imediatamente abaixo de uma tomada.
- Para evitar o sobreaquecimento, não cubra o dispositivo.
- Não utilize este aquecedor nas imediações de uma área de banho, de um chuveiro ou de uma piscina.
- O aquecedor deve ser instalado de modo a que os interruptores e outros controlos não estejam ao alcance das pessoas que estão a tomar banho.
- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimentos, desde que recebam supervisão ou instruções de segurança sobre a utilização do aparelho e compreendam os perigos envolvidos.
- As crianças com menos de 3 anos de idade devem manter-se afastadas, exceto se constantemente supervisionadas.
- As crianças com idades compreendidas entre os 3 e os 8 anos apenas podem ligar/desligar o aparelho se o mesmo tiver sido colocado ou instalado no local previsto para a utilização normal, se receberem supervisão ou instruções de segurança sobre a utilização do aparelho e se compreenderem os perigos envolvidos.
- As crianças com idades compreendidas entre os 3 e os 8 anos não devem ligar à tomada, regular
e limpar o aparelho nem efetuar a manutenção do utilizador.
- CUIDADO - Algumas peças deste produto podem ficar muito quentes e provocar queimaduras. É necessário prestar especial atenção quando
CUIDADO
- Desligue o aparelho e retire-o imediatamente da alimentação, caso produza um odor estranho ou um ruído fora do normal. Leve o aparelho a um centro de serviços autorizado.
- Desligue o aparelho e retire-o da alimentação respeitando as instruções de utilização antes de mover ou limpar o mesmo.
- Certifique-se de que o aparelho e o cabo de alimentação estão sempre fora do alcance de bebés (no mínimo, a um metro de distância).
- Não utilize o aparelho se não atender os requisitos da classe de proteção IPX4 (consulte a placa de identificação) em ambientes húmidos ou próximos de água. Apenas os aparelhos de classe IPX4 são adequados para estas circunstâncias.
- Não utilize o aparelho em áreas com nível de humidade superior a 95%.
- Não exponha o aparelho a calor ou frio extremo nem à luz solar direta.
- Não utilize o aparelho no exterior.
- Nunca incline ou mova o aparelho quando estiver em funcionamento.
- Não utilize extensões nem adaptadores de tomadas.
- Retire sempre a ficha da tomada quando o dispositivo não estiver a ser utilizado.
Prezada Senhora/Prezado Senhor:
Parabéns pela compra do seu aquecedor portátil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Lembre-se de que utilize o aquecedor de forma responsável, naturalmente. Portanto, leia primeiro com atenção este manual de instruções, para uma vida útil prolongada do seu aquecedor.
Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todos os defeitos de material e fabrico.
Desejamos-lhe muito calor e conforto com o seu aquecedor.
Com os melhores cumprimentos
PVG HOLDING B.V.
Departamento de serviços
1 LEIA PRIMEIRO AS INSTRUÇÕES.
EM CASO DE DÚVIDA, CONSULTE O SEU REPRESENTANTE.
A UTILIZAÇÃO EM LINHAS GERAIS
Estes são, em linhas gerais, os passos a seguir para utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao Manual de Instruções (pág. 162 e seguintes).
1. Retire todos os materiais da embalagem (veja o capítulo A, fig. A). 2. Encha o tanque removível (veja o capítulo B, fig. C-F). 3. Introduza a ficha na tomada. 4. Acenda o aquecedor por meio da tecla ON/OFF (veja o capítulo D). 5. Se for necessário, mude a temperatura desejada com a ajuda das teclas de ajuste 19 (veja o capítulo E). 6. Desligue o aquecedor premindo a tecla ON/OFF.
Na primeira vez, o seu aquecedor emitirá um cheiro a 'novo'.
- O combustível envelhece. Comece cada temporada de utilização do aquecedor com combustível novo.
- Ao utilizar o combustível Qlima Premium Quality Fuels, e só este, está a utilizar um combustível de qualidade, garantindo um bom funcionamento e longevidade do aparelho.
- Ao passar a utilizar outra marca e/ou tipo de combustível, é preciso consumir todo o combustível restante com o aquecedor.
- Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual está instalado o aquecedor.
- Certifique-se de que o tanque está fechado de forma correta após o enchimento, a uma distância segura de fontes de calor e chama viva.
- Guarde o seu combustível na embalagem original e com o fecho original, num lugar fresco e escuro.
Não coloque aparelhos elétricos no lixo doméstico comum. Utilize os contentores de separação. Contacte as autoridades locais para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem colocados em aterros ou lixeiras, podem libertar substâncias perigosas para os lençóis de água e entrar na cadeia alimentar, prejudicando a sua saúde e bem-estar. Quando substituir aparelhos velhos por novos, o vendedor é obrigado por lei a ficar com o seu aparelho velho e sem cobrar qualquer valor.
PEÇAS IMPORTANTES
Mostrador, Teclas de operação, 3 Tampa do compartimento do tanque, 4 Tanque removível, 5 Tampa de metal, 6 Filtro de combustível, 7 Tanque fixo, 8 Janela de inspeção da chama, 9 Grelha de ar quente, 10 Alimentação de ar, 11 Estrutura de segurança, 12 Ventilador do filtro, 13 Ficha, 14 Conector, 15 Bloqueio de segurança para crianças, 16 Indicador de temporizador verde, 17 Tecla de temporizador, 18 Tecla de modo, 19 Tecla de configuração da temperatura/tempo, 20 Botão On/Off (indicador vermelho - ligado), 21 Tecla Save (economia), 22 Função de desativação antes 3 h
O QUE DEVE SABER ANTES DE UTILIZAR
CERTIFIQUE-SE SEMPRE DE QUE EXISTE BOA VENTILAÇÃO
Este aquecedor está provido de um sistema de controlo para qualidade do ar. Quando a ventilação do recinto é insuficiente ou quando o aquecedor é utilizado num recinto demasiado pequeno, o aquecedor se apagará automaticamente. Para uma utilização confortável e segura, deve assegurar-se de que haja suficiente ventilação.
Observação: para evitar que o aquecedor se apague inesperadamente, recomendamos que deixe sempre uma porta ou janela um pouco aberta quando o aquecedor estiver a ser utilizado.
Leia com atenção este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilização no futuro. Somente instale este aparelho quando este satisfaz a legislação, os regulamentos e as normas locais/nacionais. Este produto destina-se a ser utilizado como um aquecedor em casas e somente é apropriado para utilização dentro da casa em salas de estar, cozinhas e garagens em lugares secos, em circunstâncias domésticas normais.
A cada modelo corresponde um espaço mínimo no qual pode usar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo P). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). Isto aconselha-se muito em recintos que foram bem isolados termicamente ou contra a entrada de vento. Aliás, quando a ventilação é insuficiente (ou está a faltar oxigénio), o aquecedor apaga-se automaticamente. Não utilize o seu aquecedor em caves e recintos subterrâneos.
Especial para a França: o seu aquecedor foi desenhado para uso com combustível sem água, puro e de alta qualidade (conforme as disposições de 18-07-2002 e 25-06-2010), como Qlima Premium Quality Fuels. É proibido o uso de outros combustíveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sítio web. O aquecedor se destina a um aquecimento suplementar, e não como uma fonte de calor contínua.
Especial para a Grã-Bretanha: Utilize somente a Classe C1 de combustível de parafina de acordo com BS2869, parte 2, ou equivalente.
Para uma utilização correta, o utilizador deve observar as seguintes regras:
É PROIBIDO
- Utilizar aquecedores móveis à base de combustível em roulottes, barcos e caravanas
- Utilizar aquecedores móveis à base de combustíveis em recintos com ventilação insuficiente (consulte a tabela com especificações técnicas para as dimensões mínimas do recinto a ser aquecido), caves e/ou a uma altitude de 1.000 metros ou mais
- Introduzir modificações em componentes de segurança do aquecedor.
A utilização deste tipo de aquecedor em recintos públicos está sujeita à legislação.
Certifique-se de antemão de que possui a informação correta.
O COMBUSTÍVEL CORRETO
O seu aquecedor foi projetado para a utilização de combustível livre de água, puro e de alta qualidade. Somente assim está garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:
• maior probabilidade de combustão incompleta - vida útil do aquecedor limitada, fumo e/ou mau cheiro, resíduo branco na grelha ou no revestimento
Portanto, o combustível apropriado é essencial para uma utilização segura, eficaz e confortável do seu aquecedor.
Danos e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia.
Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor.
Somente com o combustível apropriado está assegurada uma utilização segura, eficaz e confortável do seu Qlima.
Esta tampa para transporte vem separada na caixa. Esta tampa é necessária para poder transportar sem problemas o aquecedor após a utilização. Guarde-a bem, portanto!
MANUAL DE INSTRUÇÕES
A INSTALAÇÃO DO AQUECEDOR

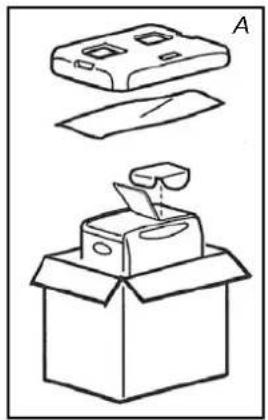

1. Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Junto com o aquecedor deve vir: bomba de sifão de combustível, uma tampa para transporte, estas instruções de operação.
Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.
2. Abra a tampa do compartimento do tanque e retire o pedaço de cartão. Encha o tanque removível conforme indicado no capítulo 4. 4. O chão deve estar firme e horizontal. Quando o aquecedor não estiver horizontal, mova-o para outro lugar. Não tente nivelá-lo colocando livros ou outros objetos embaixo do aquecedor. 5. Utilize o suporte de segurança horizontal 1 para impedir que as cortinas cubram o ventilador (Fig. B). 6. Introduza a ficha 13 na tomada (230 volts - CA/50 Hz) e ajuste o tempo correto por meio das teclas de ajuste 19 (veja o capítulo C). 7. O seu aquecedor está então pronto para a utilização.
B O ENCHIMENTO COM COMBUSTÍVEL
Não encha o tanque removível dentro da moradia. Faça-o num lugar apropriado (há sempre o perigo de entornar). Proceda da seguinte maneira:

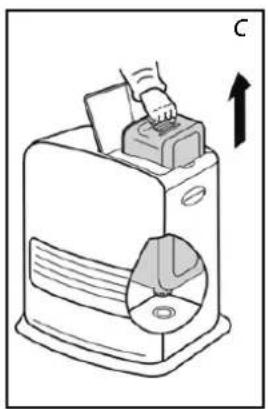

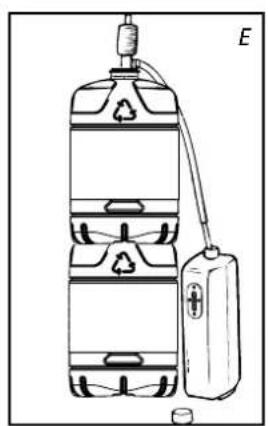

1. Certifique-se de que o aquecedor está apagado. 2. Abra a tampa e levante o tanque removível do aquecedor (fig. C). Atenção: é possível que o tanque saia gotejando. Deposite o tanque removível (tampa para cima) e remova a tampa do tanque. 3. Remova a tampa de metal. É fácil de abrir, segurando na parte exterior (fig. D). 4. Tome a bomba de sifão de combustível e introduza o tubo liso, geralmente rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. E). Introduza a mangueira canelada na abertura do tanque. 5. Preste atenção ao medidor de combustível do tanque durante o enchimento (fig. F). Quando verificar que o tanque está cheio, pare de encher. Não encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (combustível dilata ao aquecer).
6 Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Coloque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado. 7 Verifique se a tampa do tanque está bem ajustada e sólida. Coloque o tanque no lugar, não se esqueça de apertar a tampa para baixo. Feche a tampa.
- Não mova o aquecedor depois de instalar novamente o tanque.
- Tenha cuidado para não danificar a tampa ao encher o tanque. A deformação da tampa pode causar uma fuga de combustível.
8 Ligue o aquecedor novamente.
C CONFIGURAR O TEMPO
Configure o tempo para usar o aquecedor como um relógio ou se desejar usar o temporizador. Você pode até configurar o tempo em que o aquecedor é ligado.
1 Pressione a tecla de modo 8 para configurar o tempo (fig. G). O tempo é configurado e é exibido no visor, piscando. 2 Pressione os botões (▼) ou (▲) para configurar o tempo. O tempo exibe os números de 00:00 a 23:59. Pressione o botão (▲) para avançar e o botão (▼) para retroceder. O tempo irá mudar em etapas de um minuto sempre que você pressionar um destes dois botões. O tempo no visor irá mudar em etapas de dez minutos se você continuar pressionando o botão (fig. H.). 3 Pressione novamente a tecla de modo 13 para ativar a função de temporizador. Consulte o capítulo F. 4 Pressione a tecla de modo 13 para exibir o tempo (fig. I.). Se o tempo não estiver configurado, o visor indica ---
O tempo deve ser novamente configurado depois de um corte de energia ou se a ficha for desligada da tomada.
D ACENDER O AQUECEDOR
Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra.
Para acender o aquecedor, basta premir durante algum tempo a tecla ON / OFF
1 Pressione o botão ON / OFF
O indicador de ignição fica aceso: a temperatura requerida e a temperatura ambiente são exibidas (fig. J.). A temperatura ambiente é exibida a partir de 1°C. Se a temperatura for inferior a 0°C, é exibido Lo. A ignição demora cerca de 45 segundos.
2 Combustão normal:
A chama é azul - A grelha do queimador pode ficar vermelha
Combustão anormal:
- A chama é amarela e azul. Nesse caso, aplique as medidas adequadas.
Este aquecedor não pode ser ligado continuamente por mais de 36 horas. Após 36 horas, o aquecedor desliga automaticamente, mesmo que o tanque tenha sido cheio durante esse período.
E CONFIGURAR A TEMPERATURA REQUERIDA
Se o aquecedor estiver ligado, a temperatura requerida pode ser mudada usando os botões de ajuste (fig. K). Para aumentar a temperatura, pressione o botão ▲. Para diminuir a temperatura, pressione o botão ▼. Sempre que você pressionar o botão de ajuste, a temperatura muda em 1°C. A temperatura pode ser configurada para um mínimo de 5°C e um máximo de 26°C.
- Se o aquecedor for usado em um espaço pequeno, em uma sala bem isolada ou em uma situação em que a temperatura exterior for bastante alta, a temperatura ambiente pode ser superior à temperatura desejada. Nesse caso, desligue o aquecedor.
- A temperatura exigida corresponde à temperatura ambiente média. Essa temperatura pode não corresponder à temperatura indicada por um termômetro.
F A UTILIZAÇÃO DO TEMPORIZADOR (TIMER)
Com a ajuda do temporizador, pode-se fazer com que o aquecedor se acenda automaticamente, num momento pré-determinado. Para poder usar o temporizador, é preciso que a hora esteja corretamente ajustada (veja o capítulo C), e que o aquecedor esteja desligado.
Para isso procede-se da seguinte maneira:
1 Confirme que o tempo está definido corretamente (consulte o capítulo C). 2 Pressione o botão de modo 18 (fig. L) até que Timer e Set sejam exibidos no visor. 3 Pressione os botões (▼) ou (▲) para configurar o tempo de ativação desejado para o aquecedor. Pressione o botão (▲) para avançar e o botão (▼) para retroceder. O tempo irá mudar em etapas de um minuto sempre que você pressionar um desses dois botões. O tempo no visor irá mudar em etapas de dez minutos se você continuar pressionando o botão (fig. M). 4 Pressione os botões ON/OFF para ligar o aquecedor (o indicador acende). Não é necessário pressionar esse botão se o aquecedor estiver ligado. 5 Pressione o botão do temporizador (Timer) ⑦. O indicador apaga. O indicador de tempo acende e o temporizador é configurado.
Tenha cuidado para não pressionar o botão ON/OFF novamente antes de configurar o temporizador, pois isso também.
6 O aquecedor é ligado no tempo escolhido.
- Para cancelar o temporizador, pressione o botão ON/OFF (o indicador do temporizador apaga).
- Configure novamente o temporizador e o relógio após um corte de energia.
- No caso de um tremor de terra ou de choques, o Código E01 está exibido no visor. Reinicie o erro e repita a partir do ponto 4 para configurar novamente o temporizador.
FUNÇÃO DE DESATIVAÇÃO APÓS 3 H
Se, durante o funcionamento do aquecedor, o botão (3H/OFF) for premido, este desliga-se automaticamente após um período de três horas (depois de premir o botão). É possível desativar esta função durante a contagem decrescente, premindo novamente o botão. O estado desta função é apresentado no ecrã.
G DESLIGAR O AQUECEDOR
1. Pressione o botão ON/OFF. A luz vermelha pisca durante cerca de 8 segundos e o aquecedor é desligado. Verifique sempre que a chama é apagada.
O ventilador continua a funcionar durante cerca de 3 minutos após desligar, para arrefecer o interior do aquecedor. Se você desligar a alimentação mais cedo, poderão ocorrer sintomas não controláveis (libertação de fumo, cheiro, etc.).
H EM CASO DE PROBLEMAS
Os sintomas mencionados em cima não são avarias e não são anormais. Consulte a lista.
| Sintomas Causas | ||
| Ao ligar a ig-nião | A ignição é muito longa | A ignião demoraURTCA de 45 segundos. Após encher o tan-que, aguarde que o combu-stível chegue no tanque fixo. Repita a ignião 2 ou 3 vezes. |
| Ruido de estalidos | Esse som é produzido pelà ignião electrolytica. | |
| Fumo branco | Isso pode acontecer se o combustível não circular pelo queimador corretamente. | |
| Durante a ignião ou ao desligar | Fumo e um cheiro desagradá-vel durante a primeira utiliza-ção | É o vernizprotetor a aquecer. Esse sintoma desaparecerá logo. Aumente a ventilação do espaço. |
| A temperatura ambiente não augmente e a temperatura requerida é superior. | O espaço é demasiado grande. | |
| A chama está vermelha. | O ar ambiente está umido ou salgado ou contém muitas impurezas. | |
| A temperatura ambiente não desce e a temperatura reque-rida é inferior. | O aquecedor está sendo usea-do em um espaço pouco com isolamento ou a tempe-ratura exterior é bastante ele-vada. Desluge o aquecedor. | |
| A temperatura ambiente não é a mesma que a indicaça por um termômetro. | Isso,aconcece poi a tempera-tura ambiente exibida é uma indicação da temperatura média do espaço. | |
| Pequenos sons de estalos quando o aquecedor está em functimento ou imediata-mente antes desligá-lo. | Esse é o som do metal a expandir-se. | |
| O ruído dura 8 segundos antes desligar. | Um som de tique-taque pode ser ouvido quando o aquece-dor arrefece. |
O QUE LHE INDICA O MOSTRADOR
O mostrador não só destina a mostrar o tempo e a temperatura (ajustadas) (capítulo C, E e F), mas também a indicar as falhas. O programa no mostrador indica qual é o problema:
| Códico Informação Ação | ||
| Time ---- | O aquecedor foi desligado automaticamente por um corte de energia ou uma conexão com problemas. | Restaure a alimentação ou restaure a conexão. Pressione novamente a tecla ON / OFF |
| E01 | Um tremor de terra (magnitude de 5 ou mais), vibrações fortes ou umCHO que o aquecedor está automaticamente desligado. (O Sistema de segurar contrachoques funcional). | Certifique-se de que não existem materiais inflamáveis em redor do aquecedor ou que ele não tem fugas de combustível. Pressione novamente a tecla ON / OFF |
| E02 E03 | O aquecedor foi automaticamente desligado quando um avaria ou durante a ignicão, ou devo a Presence de água ou poeira no filteredo de combustivel ou no tanque fixo. | Remova a água e poeira do tanque fixo. Limpe o过滤 de combustível (consulte o capítilo M). PressioneNova-mente o botão ON / OFF |
| E07 | Um aumento da temperatura ambiente desigou o aquecedor. (O Sistema de monitoramento da temperatura funcional). | Ventile o esgo. Deixe o aquecedor arrécer. Presione novamente o botão ON / OFF |
| Filter E09 | O aquecedor foi automaticamente desligado quando o ventilador ou o过滤 do ventilador estábloqueado ou danificado. (O Sistema de segurar sobre o sobreaqueamento funcional). | Remova obstáculos da aberrura do ventilador. Limpe o过滤 do ventilador (consulte o capítilo M). Pressione nova-mente o botão ON / OFF Se o problema ocorrerrNova-mente antes aplicar as medidas descritas em cima, entre em conta com o retalhista. |
| E13 | O aquecedor foi desligado em um esgo fechado. (O Sistema de segurar sobre a combustão incomplete funcional). | Ventile o esgo e pressione novamente o botão ON / OFF Assegure-se de que o esgo está suficientemente ventilado. |
| E17 | O aquecedor foi desligado devido a uma concentração elevada de CO2. (O Sistema de monitoramento da quali-dade do ar funcional). | Ventile o esgo e configura novamente o botão ON / OFF Assegure-se de que o esgo está suficientemente ventilado. |
| O indicator ON pesca. Err acende | O aquecedor parou automaticamente quando o botão ON / OFF foi pressionado ou está bloqueado. | Remova obstáculos Ao redor dos botões naanela. Pressione novamente o botão ON / OFF |
| F00-F30 | Função incorreto. O aquecedor quer manutençao | Tome nota das mensagens exibidas e deslfigure o aquece-dor. Entre em conta com o retalhista. |
| Sintomas Causas | Medidas a aplicar | |
| O aquecedor não liga | O bloqueio de segurança para crianças acende | Desligue o bloqueio de se-gurarca para crianças |
| A luz do指示or de combustível não funciona | O tanque está vazio Encha o tanque | |
| O tanque está deformado Substitua o tanque | ||
| Existem partículas de sujidade ou de água noAGO e/ou no tanque fixo | Limpe o tanque fixo e oAGO de combustível. | |
| Perda de energia | O indicator de combustível pisca | |
| O indicator de combustível pisca | Encha o tanque | |
| Foi uso um combustível de má优质的. | Remova o combustível dosinous tanques e encha com o combustível correto. | |
| Combustão anormal | Foi uso um combustível de má优质的. | |
| Fracan ventilação | Ventile o espaço regular-mente | |
| Poeira noAGO do ventilador | Limpe oAGO do ventilador | |
| Cheiros desagradáveis | Foi uso um combustível de má优质的. | Remova o combustível dosous tanques e encha com o combustível correto. |
| Sem combustível no tanque Encha o tanque | ||
| Fuga de combustível ou combustível derramado | Não use mais o aquecedor e entre em contaço com o retalhista | |
| Fuga de combustível | Mova o aquecedor, o tanque não está vazio | |
| Foi uso um combustível de má优质的. | ||
DESATIVAÇÃO AUTOMÁTICA
Esta estufa está equipada com um sistema de segurança. Quando a estufa estiver 36 horas acesa sem interrupção, este sistema faz com que a estufa se apague automaticamente. Se o desejar, poderá voltar a acender a estufa carregando na tecla ON/OFF (veja o capítulo D).
TECLA DE BLOQUEIO
A tecla de bloqueio para crianças pode ser utilizada para evitar que uma criança mude, inadvertidamente, os ajustes do aquecedor. Durante a combustão, o aquecedor somente pode ser apagado. Quando o aquecedor já estiver apagado, a tecla de bloqueio para crianças evita também que o aquecedor seja aceso inadvertidamente. Para ativar a tecla de bloqueio para crianças, mantenha premida a tecla CHILDLOCK 15 durante mais do que 3 segundos. A lâmpada de controlo aparece no mostrador (fig. O), para indicar que o bloqueio para crianças está ativado. Para desativar a tecla de bloqueio, mantenha novamente premida durante mais do que 3 segundos a tecla CHILDLOCK 15.
A UTILIZAÇÃO CORRETA DE SAVE
Com a função 'SAVE' é possível limitar a temperatura. Quando esta função estiver ativada, a estufa se apagará automaticamente quando a temperatura ambiente estiver 3°C acima da temperatura ajustada. Quando a temperatura ambiente voltar
a chegar à temperatura ajustada, a estufa se acenderá automaticamente. Para ativar a função 'SAVE', carregue na tecla correspondente ●. A luz de controle 'SAVE' se acenderá. Ao carregar novamente na tecla 'SAVE', esta função será desativada.
Mesmo sem o ajuste 'SAVE', a estufa cuidará de que a temperatura ajustada seja mantida de forma aproximada, adaptando a sua capacidade de aquecimento. 'SAVE' é uma posição de economia que pode ser realizada por exemplo quando não há pessoas presentes no recinto, ou para fazer a congregação deste.
K O INDICADOR DE ÓLEO (OIL)
Se o indicador de baixo nível de combustível acender em combinação com um som breve, significa que o tanque de combustível está vazio. O aquecedor irá automaticamente queimar na configuração mais baixa durante um período de 80 horas. O tanque de combustível tem de ser novamente cheio.
- Remova o tanque removível do aquecedor e encha com novo combustível (fora da divisão onde o aquecedor se encontrar ou em um lugar seguro) (consulte o capítulo B).
Se você não aplicar qualquer medida, o tanque de combustível será esvaziado e o visor irá indicar "E 03" (fig. Q). O aquecedor é automaticamente desligado.
Para ligar novamente o aquecedor, encha o tanque e aguarde alguns minutos. Em seguida, pressione o botão ON / OFF.
L MONITORAMENTO DA QUALIDADE DO AR
Se o espaço tiver uma ventilação deficiente, o indicador E17 acende e o aquecedor é automaticamente desligado. Logo que você ouvir o sinal, ventile o espaço (por exemplo, abrindo uma porta ou janela). Logo que o espaço tenha sido ventilado adequadamente (por exemplo, abrindo uma porta ou janela), o aquecedor pode ser ligado pressionando o botão ON / OFF.
Tampa de transporte
M MANUTENÇÃO
Antes de proceder à manutenção, deve desligar o aquecedor e deixar que este fique frio. Retire em seguida a ficha da tomada. O seu aquecedor requer pouca manutenção.
1 Limpe o ventilador (fig. R).
Limpe o filtro de combustível:
1 Retire o tanque removível do aquecedor e tire o filtro de combustível (fig. S). É possível que este siga gotejando; mantenha um pano à mão. 2 Esvazie o filtro de combustível golpeando-o numa base dura quando estiver virado para baixo (nunca lave o filtro com água!). 3 Torne a colocar o filtro de combustível no aquecedor.
Aconselhamos também que retire a tempo o pó e manchas com um pano húmido, para evitar a formação de manchas tenazes.
Não use solventes ou álcool para limpar o aquecedor: existe o perigo de fogo. Limpe os componentes mais sujos com um agente sintético de limpeza ligeiro.
Não desmonte componentes do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu vendedor.
Quando o fio elétrico estiver estragado, este deve ser substituído sempre por um técnico por um do tipo H05-VV-F.
ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO)
Ao terminar a temporada de utilização, guarde o aquecedor num recinto livre de pó, utilizando se possível o material de embalagem original. O combustível restante não poderá ser utilizado na temporada seguinte. Termine de consumi-lo. Ao saber combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para pequenos detritos químicos. Comece, de qualquer maneira, a nova temporada de utilização com combustível novo.
TRANSPORTE
Para evitar que o seu aquecedor entorne combustível durante o transporte, proceda da seguinte forma:
1 Deixe o aquecedor arrefecer. 2 Retire o tanque removível do aquecedor e retire o filtro de combustível. É possível que este siga gotejando; mantenha um pano à mão. Guarde o filtro do combustível e o tanque removível fora do aquecedor. 3 Esvazie o tanque fixo de combustível (fig. U). 4 Coloque a tampa para transporte. 5 Pressione bem a tampa de transporte no lugar do fazer do combustível.
Tampa para transporte
Transporte o aquecedor sempre sem inclinar.
| SRE 3230 C-2 SRE 3231 C-2 SRE 3330 C-2 SRE 3331 C-2 | SRE 3430 C-2 | SRE 3531 C-2 | ||||
| Ignicão eletrica | ||||||
| Combustivel querosene | ||||||
| Capacidade (W)* 3.0 3.1 3.0 3.1 | 3.0 | 3.1 | ||||
| Espaço apropriadó (m3)** 48-120 50-120 48-120 | 20 | 50-120 | 48-120 | 50-120 | ||
| Consumo de combustível (lhora)* 0.313 0.323 | 0.313 | 0.323 | 0.313 | 0.323 | ||
| Consumo de combustível (g/hora)* 250 258 | 20 | 258 | 250 | 258 | ||
| Horas de combustão por tanque (hora)* 16 15 | 5 | 16 15.5 | 16 | 15.5 | ||
| Contudo do tanque removal (litro) 5 | ||||||
| Peso (kg) 7.7 | ||||||
| Dimensões (mm) (inclusive placá de fundo) | largura 371 | |||||
| profundidade 299 | ||||||
| altura 429 | ||||||
| Acessórios | tampa de transporte, bomba de sifação de combustível | |||||
| Tensão de rede | 230V - AC 50 Hz | |||||
| Consumo de electricidade (nom.) (ignaço / continuo) | 335 W / 250 W | |||||
| Consumo de electricidade (médio) (continuou) min-max. | 78 W - 123 W | |||||
| O controlo da qualidadá da ventilação (renovação do ar): Medico directa do nível de CO2 (NDIR- CO2 Sensor E-Guard). | ||||||
- Em ajuste na posição Tmaxa ** Dados indicativos
A marca CE corresponde à conformidade com as normas EN 60-335 parte 1 (1995) e EN 50-165 (08/97).
CONDIÇÕES DE GARANTIA
O seu aquecedor está coberto por uma garantia de 48 meses a partir da data de compra. Durante este período, todos os defeitos de material ou fabricação são
solucionados gratuitamente. Neste âmbito, são aplicáveis as seguintes regras:
1. Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indiretos. 2. A reparação ou substituição de componentes dentro do período de garantia não implica a prorrogação da mesma. A garantia não é válida quando tiverem sido introduzidas modificações, tenham sido montados componentes não originais ou tenham sido efetuadas reparações no aquecedor por terceiros. A garantia não se aplica a peças sujeitas a desgaste normal, tais como a bomba de combustível manual e o vaporizador. Ver a lista completa das peças excluídas da garantia em
Qlima.com/warranty.
A garantia somente é válida mediante apresentação de recibo de compra datado e se não tiverem sido introduzidas modificações. 6. A utilização de combustível correto é crucial para o funcionamento adequado do aquecedor. A garantia não é aplicável a danos resultantes de atos que sejam diferentes dos das instruções de operação, à negligência nem à utilização de combustível incorreto ou em mau estado. O uso de combustível incorreto pode até ser perigoso. Consulte o capítulo "O combustível correto". 7. As despesas de envio e o risco do envio do aquecedor ou componentes deste correrão sempre por conta do comprador.
Para fazer mais funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.
- Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência, pode utilizar um extintor de incêndios, mas quando se desenvolverem os líquidos do tipo B: de gás carbónico ou de pó.
- PERIGO
- AVISO
- CUIDADO
- A UTILIZAÇÃO EM LINHAS GERAIS
- PEÇAS IMPORTANTES
- O QUE DEVE SABER ANTES DE UTILIZAR
- CERTIFIQUE-SE SEMPRE DE QUE EXISTE BOA VENTILAÇÃO
- É PROIBIDO
- O COMBUSTÍVEL CORRETO
- MANUAL DE INSTRUÇÕES
- A INSTALAÇÃO DO AQUECEDOR
- B O ENCHIMENTO COM COMBUSTÍVEL
- C CONFIGURAR O TEMPO
- D ACENDER O AQUECEDOR
- E CONFIGURAR A TEMPERATURA REQUERIDA
- F A UTILIZAÇÃO DO TEMPORIZADOR (TIMER)
- FUNÇÃO DE DESATIVAÇÃO APÓS 3 H
- G DESLIGAR O AQUECEDOR
- H EM CASO DE PROBLEMAS
- O QUE LHE INDICA O MOSTRADOR
- DESATIVAÇÃO AUTOMÁTICA
- TECLA DE BLOQUEIO
- A UTILIZAÇÃO CORRETA DE SAVE
- K O INDICADOR DE ÓLEO (OIL)
- L MONITORAMENTO DA QUALIDADE DO AR
- M MANUTENÇÃO
- ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO)
- TRANSPORTE
- CONDIÇÕES DE GARANTIA
Marca : QLIMA
Modelo : SRE3231C2
Categoria : Frigideira
