Producttype	NIKKOR DX AF-S zoomobjectief type G
Bevestiging	Nikon bajonetvatting (DX-formaat)
Brandpuntsafstand	18-105 mm
Maximaal diafragma	f/3,5-5,6
Optische constructie	15 elementen in 11 groepen (1 asferische lens, 1 ED-lens)
Beeldhoek	76° - 15°20'
Minimale scherpstelafstand	0,45 m (bij alle zoomstanden)
Aantal diafragmalamellen	7 (cirkelvormig)
Filterdiameter	67 mm
Afmetingen (diameter × lengte)	Ongeveer 76 mm × 89 mm
Gewicht	Ongeveer 420 g
Trillingsreductie (VR)	Ja (AAN/UIT-schakelaar)
Autofocusmotor	SWM (stille motor)
Meegeleverde accessoires	Voordop LC-67, achterdop LF-1, zonnekap HB-32, etui CL-1018
Onderhoud	Reinigen met blaasbalg of borstel, daarna zachte doek gedrenkt in ethylalcohol
Veiligheid	Niet demonteren, niet in de zon kijken, buiten bereik van kinderen houden
Repareerbaarheid	Alleen reparaties door gekwalificeerde technici

Veelgestelde vragen - Nikkor AFS DX 18105mm f3.55.6G ED VR NIKON

Hoe bevestig ik het objectief op de camera?

Zet de camera uit, verwijder de achterdop, lijn het montagemerkteken van het objectief uit met dat van de camera, draai het objectief vervolgens tegen de klok in tot het vastklikt.

Hoe activeer ik de trillingsreductie (VR)?

Zet de AAN/UIT-schakelaar van trillingsreductie op AAN. Wacht tot het beeld in de zoeker stabiel is voordat u de foto maakt.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is 0,45 meter, ongeacht de gebruikte brandpuntsafstand.

Hoe reinig ik het objectief?

Gebruik een blaasbalg of borstel om stof te verwijderen, daarna een zachte doek licht bevochtigd met ethylalcohol in cirkelvormige bewegingen van het midden naar buiten. Gebruik nooit organische oplosmiddelen.

Welke filterdiameter past op dit objectief?

De filterdiameter is 67 mm (schroefdraad 0,75 mm).

Wat te doen als het objectief geluid maakt nadat de camera is uitgeschakeld?

Dit kan gebeuren als trillingsreductie actief was. Zet de camera weer aan om het probleem op te lossen. Dit is geen storing.

Hoe gebruik ik de zonnekap?

Lijn het bevestigingsmarkering van de zonnekap uit met het montagemerkteken op het objectief, draai de zonnekap vervolgens tegen de klok in tot het vastklikt. Om te verwijderen, draai in de andere richting.

Waarom werkt de autofocus niet goed bij onderwerpen met weinig contrast?

Bij onderwerpen zoals een veld met bloemen of een persoon op een verre achtergrond, kan de autofocus falen. Gebruik scherpstelgeheugen op een onderwerp op gelijke afstand of schakel over op handmatig scherpstellen.

Welke accessoires worden meegeleverd met het objectief?

De meegeleverde accessoires zijn: voordop LC-67, achterdop LF-1, zonnekap HB-32 en etui CL-1018.

Hoe stel ik het diafragma in?

Het diafragma wordt ingesteld via de camera. Het objectief is type G, dus het heeft geen diafragmaring.

GEBRUIKSAANWIJZING Nikkor AFS DX 18105mm f3.55.6G ED VR NIKON

Veiligheidsvoorschriften

WAARSCHUWING

Haal het toestel Niet uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letselveroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, LAST u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaal den/of de batterijen hebt verwijderd.

Schakel het toestel onmiddelijk uit bij storingen

Indien u merkt dat er rook of een ongewone geuruit het fototoestel of het objectief komt, moet u de batterij onmiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben.

Nadat u de stroombron hebt verwijderd of losgekoppeld,That u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objctief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Nietaar de zon door het objectief of de beeldzoeker Kijkenaar de zon ofaar ander fellicht door het objectief of de beeldzoeker kan een blijvend oogletsel verroorzaken.

Buiten het bereik van kinderen houden

Zorg ervoor datkleine kinderen de batterijen of andere kleine onderdelen Niet in hun mond kuren stoppen.

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief Niet of raak deze Niet aan met natte handen. Indien u deze voorzorgsmaatregel Niet in,acht neemt, kan dit een elektrische schok tot gevolg hebben.
• Wonneer u opnames maakt bij gegenlicht, mag u het objectief Niet maar de zonRCTen en moet u vermiijden dat zonlichtrechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichkbrand tot gevolg.
• Wonneer u het objectief Niet gebruikt gedurende een langereperiode,bevestig dan zowel de voorste als dechterste objectiefdoppen om het objectief te beschermen gegen direct zonlicht.Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit brand tot gevolg hebben,aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.

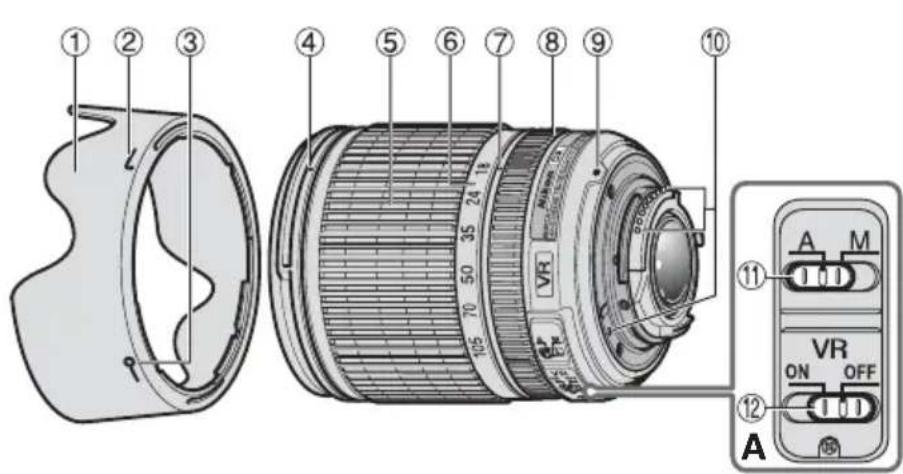

Benamingen

():referentiepageina

① Zonnekap (P.62)
② Koppelingswijzer zonnekap (P. 62)
③Vergrendelingswijzer zonnekap (P.62)
④ Bevestigingswijzer zonnekap (P. 62)
⑤Zoomring(P.63)
⑥ Schaal brandpuntsaftstand
⑦Index brandpuntsafstand
Scherpstelring (P.63)
⑨ Wijzer bevestiging (P.62)
⑩ CPU-aansluitpunten (P.65)
① A-M-modusschakelaar (P.63)
⑫ Vibratiereductie ON/OFFschakelaar (P.64)

Bedankt voor de aankoop van het AF-S DX NIKKOR 18-105mm f/3,5-5,6G ED VR-objectief. DX Nikkor-objectieven zijn speciaal ontworpen voor Nikon digitale SLR (Nikon DX-formaat)-camera's, zoals de D300 en D90. Wanner het objectief is geplaatst op fototoestellen van Nikon DX-formaat, is de beeldhoek van het objectief gewijk aan circa 1,5× de brandpuntsafstand in 35mm formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrijke functies

• Door vibratiereductie te activeren (VR) können langere sluitertijden (circa drie keer langer) worden gebruikt waardoor meer sluitersnelheden en zoomposities können worden toegepast, vooral wanneer u de camera vasthoudt om te fotograferen. (Gebaseerd op resultaten verkreten volgens de meetvoorwaarden van Nikon. De effecten van vibratiereductie können varieren naargelang de opnameomstandigheden en het gebruik.)
• Dit objectief maakt gebruik van een Silent Wave-motor om het scherpststellingsmechanisme aan te vrijven, waardoor de autofocus vloeendi, stil en bijna onmiddelijk geleurt. De A-M-modusschakelaar (11) is voorzien om eenvoudig te kiezenussen autofocus (A) of manueel scherpstellen (M).
• Een nauwkeurigere belichtingsregeling is möglichk wonneer deze gemonteerd is op een Nikon-camera met 3D-kleurenmatrixmeting, waar dat de afstandgegevens van het onderwerp worden overgedragen van het objektief waar de camera.
• De supérieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van een asferisch objectiefelement en een glaselement met extra-lage dispersie (ED), die zorgen voor de correctie van chromatische aberratie. Daarnaast produeert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop Niet is scherpgesteld.

Het objectief bevestigen

1 Schakel het fototoesteluit.

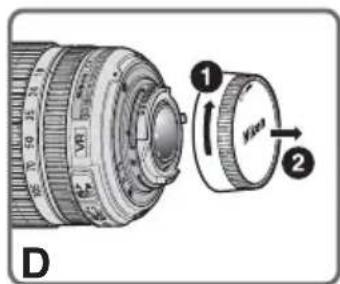

2 Verwijder deijkenste objectiefdop (fig. D).
3 Breng de bevestigingsmarkering 9 op het objectief in een lijn met de bevestigingsmarkering op de camera en draai het objectief linksom totdat deze op de juisteplaats klikt. Zorg ervoor dat het objectief correct gericht is met de bevestigingsmarkering 9 bovenop het objectief.

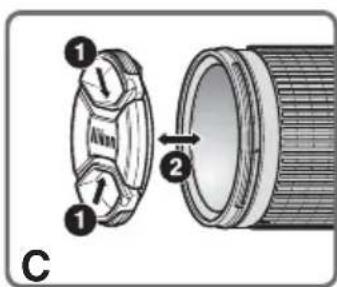

4 Verwijder de voorste objectiefdop (fig. C).

Het objectief verwijderen

Schakel de camera uit voordat u het objectief verwijdert.
Houd de objectiefontgrendeling op de camera
ingedrukt terwijl u het objectief rechtsom draait.

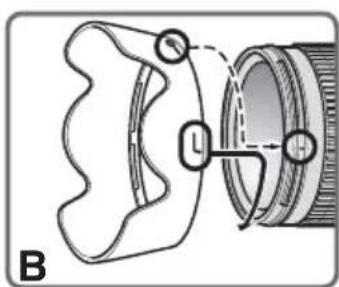

De zonnekap HB-32 ① gebruiken Het kapje bevestigen

Lijn de koppelingswijzer van de zonnekap (een van beide indexen) ② op de kap uit met de bevestigingsmarkering van de zonnekap ④ op het objctief en draai de kap ① gegen de klok in (wanner u het objctief van het fototoestel van u wegricht) tot hij vastklikt (fig. B). Zorg ervoor dat de bevestigingsmarkering van de zonnekap worden uitgelijnd met de vergrendelingsmarkering van de zonnekap (·) 3

Als de zonnekap Niet correct is bevestigd, kan er vignettering voorkomen. Om het vastmaken of verwijderen van de zonnekap te vergemakkelijknen, neemt u deze aan de basis vast (bij het verbindingsstuk van de zonnekap) inplaats van aan de buitenste rand.

De kap losmaken

Houdt de zonnekap vast bij de basis (bij het verbindingsstuk van de zonnekap) en draai rechtsom, gezien vanuit het standpunt wanner u de camera vasthoudt met het objectief weg van u gericht, om los te make.

Scherpstellen, zoomen en scherptediepte

Voordat u scherpstelt, draait u aan de zoomring ⑤ om de brandpuntsafstand aan te passen totdat de gewenste compositie worden weergegeven in de beeldzoeker. Indien uw camera beschikt over een voorbeeldknop of -hendel (stop-beneden), kunt u de

scherptediepte zich door de zoeker van de camera. Raadpleeg de Gebruikshandleiding van uw camera voor meer informatie.

• Dit objectief is uitgerust met het Internal Focusing-system (IF). Aangezien dit scherpstelsystem verschilt van Niet-IF-objectieven, worden de brandpuntsaftstand ietskleiner bijkleinere afstanden.

Scherpstellen (fig. A) Automatische scherpstelmodus

Stel de scherpstelmodus van het fototoestel in op AF-A, AF-S of AF-C en stel de A-M-modusschakelaar 1 van het objctief in op A. Druk de ontspanknop half in om scherp te stellen en volledig om een opname te make.

Handmatige scherpstellung is möglichk zelfs wanneer de schakelaar voor de A-M-selectie van het objectief is ingesteld op A. Zet de scherpstellstand van de camera op AF-S en druk de ontspankop half in om de autofocus te activeren. Terwijl u de ontspankop half indrukt, draait u handmatig aan de scherpsteling van het objectief ⑧ om de scherpstelling nauwkeurig te regelen.

Opmerking: probeer Niet aan de scherpsteling te draaien terwijl autofocus actief is. Indien autofocus stopt met werken,That dan de ontspanknop los en druk.Deze opnieuw half in.

Manuele schorpstelmodus

Stel de A-M-modusschakelaar 11 op het objectief in op M. Draai manueel aan de scherpsteling 8 om scherp te stellen. U kunt fotograferen wonneer de scherpstelmodus van het fototoestel is ingesteld op AF of op M.

Schakelaar A-M-selectie objektief 11	Scherpstemmodus van het fototoestel
	AF-A/AF-C	AF-S M
A Autofocus		Autofocus(manueel scherpstellen)	-
M	Manueel scherpstellen( AF-hulpverlichting is beschikbaar)

Raadpleeg uw Gebruikshandleiding voor meer informatatie over de scherpstelmodi van het fototoestel.

Goede resultaten met autofocus

Zie "Opmerkingen over het gebruik van de groothoek of de supergroothoek van de AF Nikkor-objectieven" (P. 67).

Vibratiereductiemodus (VR)

Door vibratiereductie (VR) te activeren, können langere sluitertijden (circa drie keer langer) worden gebruikt. Pannen worden ook ondersteund. (Gebaseerd op resultaten verkregen volgens de meetvooraarden van Nikon. De effecten van vibratiereductie konnen varieren naargelang de opnameomstandigheden en het gebruik.

Vibratiereductie gebruiken

1 Stel de ON/OFF-schakelaar van de vibratiereductie 12 in op ON. Opmerking: Zorg ervoor dat u de schakelaar 12 zo instelt dat de aanduiding precies op een lijn ligt met ON.
2 Trillingen van het fototoestel worden verminderd wanner de ontspanknop half wordt ingedrukt. Autofocus en manueel scherpstellen, net als het precies kaderen van het onderwerp, zich eenenvoudiger geworden omdat trillingen van het fototoestel zichtaar door de beeldzoeker worden verminderd.
3 Om vibratiereductie uit te schakelen, stelt u de vibratiereductie ON/OFF-schakelaar 12 in op OFF.

Opmerkingen over het gebruik van de vibratiereductie

• Nadat u de ontspanknop half hebtingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.

• Als het fototoestel gegand wordt in een große cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Wanner u bijvoorbeeld de camera horizontally beweegt, worden verticale camerattrillingen onderdukt. Dit stabiliseert het beeld verwijl het gewenste bewegingseffect kan worden gerealiseerd.

• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.

• Schakel het fototoestel Niet UIT of verwijder het objectief Niet van het fototoestel terwijl de vibratiereductie in werkig is. Als u deze voorzorgsmaatregel Niet in alot neemt, kan het objectief klinken en aanvoelen als of een interne component is losgekomen of afgebrozen wanner ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.
  Bij fototoestellen uit de D300 en de D40-serie met een ingebouwde flitser, werkt de vibratiereductie Niet wanner de ingebouwde flitser worden opgeladen.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar 12 van de vibratiereductie in opOFF. Het isECHTER aan te raden de schakelaar opON in te stellen wanneer u de camera gebruikt met een statief met drie poten zonder het uiteinde van het statief vast te make n of met een statief met een poot.
  Bij fototoestellen met autofocus, zoals de D2-serie en de D300-modellen, die zich uitgerust met een AF-ON-knop, werkt vibratiereductie Niet wanner de AF-ON-knop worden ingedrukt.

De diafragma instellen

Gebruik het fototoestel om de instellenen van de diafragma aan te passen.

Variabele maximale diafragma's

Door te zoomen met het objectief wijzigt het maximale diafragma tot 1^1 / 3

De camera compenseertECHter diafragmawijzigingen door de sluitiertijd aan te passen en zo de correcte belichtingswaarde te behouden.

De ingebouwde flitser en vignettering

Vignetteren is het verduisteren van de hoeken rond een beeld, wat voorkomt wanner het Licht dat door de flitser worden weergegeven, worden belemmerd door de zonnekap ① of door het objectiefvat afhankelijk van de brandpunts- of opname-afstand.

• Om vignetteren te voorkomen maakt u geen gebruik van de zonnekap ①.
• De ingebouwde flitser kan nicht worden gebruikt op afstanden van minder dan 0,6 m.

Digitale SLR- fototoestellen	Ondersteunde brandpuntsafstand/ opnameafstand
D700/D300/D200/ D100/D80	Er is geen vignettering op geen enkele brandpuntsafstand
D90/D70-serie	• 18mm/1,5 m of hoger • 24mm of langer/geen beperkingen
D50	• 18mm/1 m of hoger • 24mm of langer/geen beperkingen
D60/D40-serie	• 18mm/2,5 m of hoger • 24mm/1 m of hoger • 35mm of langer/geen beperkingen

De ingebouwde flitser van de D100 en D70 is compatibel met brandpuntsafstanden van 20mm en groter.

Vignettering komt voor op een brandpuntsafstand van 18mm.

Onderhoud van het objectief

Zorg ervoor dat de CPU-contactpunten ⑩ nicht vuil of beschadigd worden.
- Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gelebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden waar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt
- Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen.
- NC-filters zijn beschikkaar om het voorste objectiefelement te beschemmen. De zonnekap ① helpt ook om de voorkant van het objectief te beschemen.
- Wanner u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als dechterste objectiefdappen vast. Het objectief kan ook worden opgeborgen verwijl de zonnekap ① in de omgekeerde positie is bevestigd.
- Wanner het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap ①.
- Bewaar het objectief op een koele, droge plaats wanner u deze gedurende een langeperiode Niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicalien zoals kamfer en naftaleen
- Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren
- Bepaalde onderdelen van het objectief zijn vervaardigduit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

Standardaccessoires

• 67mm makkelijk te bevestigen voorste objectiefdop LC-67
• Achterste objectiefdop LF-1
  Bajonetkap HB-32
• Flexibel objectiefetui CL-1018

Optioneel accessoire

67mm vastschroefbare filters

Niet-compatible accesses

• Teleconvertoren (alle modellen)
• Autoring BR-4 en alle modellen van de automatische verlengingsring PK, K-ring en bevestiging voor blaasbalg.
• Verbindingsring SX - 1

Andere accessoires zijn möglichn nicht geschikt voor gebruik met dit objectief. Raadpleeg de bijgeleverde documentatie bij de accessoires voor meer informatie.

Technische gegevens

Objectieftype G-type AF-S DX Zoom-NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetsluiting (special ontworpen voor gebruik met Nikon digitale SLR-Nikon DX-formaat fototoestellen)

Brandpuntsafstand 18mm-105mm

Maximaal f/3,5-5,6

diafragma

Objectiefopbouw 15 elementen in 11 groepen (1 asferisch objectief en 1 ED-objectiefelement)

Beeldhoek 76^ - 15^20^

Schaal 18,24,35,50,70,105mm

brandpuntsafstand

Afstandgegevens Uitvoer maar camera

Zoombediening Manueel via除去的光

Scherpstellen Nikon Internal Focusing-system (IF), autofocus met Silent Wave-motor;handmatig scherpstellen met aparte scherpsteling

Vibratiereductie Lens-shiftmethode met behulp van voice coil-motoren (VCM's)

Dichtste 0,45 m bij alle zoominstelleningscherpstelafstand

Aantal 7 stuks (afgerond) diafragmabladen

Bereik diafragma f/3,5 tot f/22 (bij 18mm),f/5,6 tot f/38 (bij 105mm)

Meting belichting Met de volledige diafragmamethode

Grootte hulpstuk 67mm (P = 0,75mm)

Afmetingen Circa 76 mm (dia.) × 89 mm (verlenging van de objectiefbevestigingsrand van het fototoestel)

Gewicht Circa 420g

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.

Opmerkingen over het gebruik van de groothoek of de supergroothoek van de AF Nikkor-objectieven

In de onderstaande situatuies is het mogelijk dat autofocus Niet functioneert zoals verwacht wanner u Foto's neemt met de groothoek of de supergroothoek van de AF Nikkor-objectieven.

Eeen persoon die voor een awhile dergrond in de verte staat

FEen bloemenveld

1. Wanner het hoofdonderwerp in de scherpstelhaakjes betrekkelijk Klein is

Wonneer een persoon die voor een achtergrond in de verte staat, binnen de scherpstelhaakjes worden geplaatst, zoals getoond in fig. E, is het möglichk dat wordt scherpgesteld op de achtergrond en Niet op het onderwerp.

2. Wanner het hoofdonderwerp een fijn onderwerp of fjne scene is, met een patroon

Wanner het onderwerp fijn is en voorzien is van een patron of een laag contrast heeft, zoals een bloemenveld, zoals getoond in fig. F, kan het moeilijk zijn om scherp te stellen zonder autofocus te gebruiken.

Oplossingen voor deze soorten situatuies

(1) Stel scherp op een ander onderwerp opdezelfde afstand van het fototoestel, gebruikervolgens de scherpstelvergrendeling, stel het beeld opnieuw samen en neem de Foto.
(2) Stel de scherpstelstand van de camera in op handmatige scherpstelling en stel handmatig scherp op het onderwerp.

Raadpleeg "Goede resultaten met autofocus" in de

Gebruikershandleiding van het fototoestel.
