GEBRUIKSAANWIJZING L16VB10E Logik

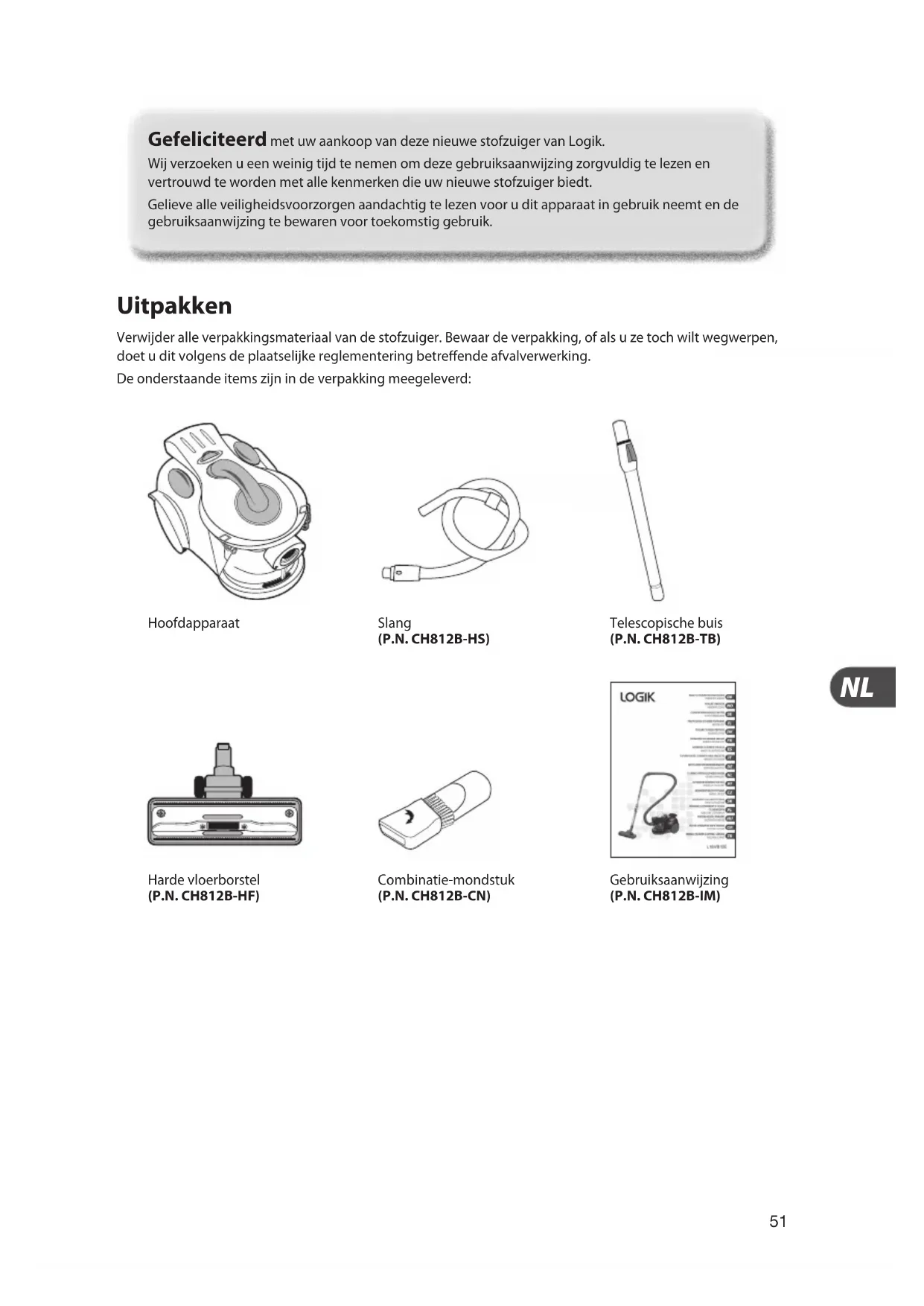

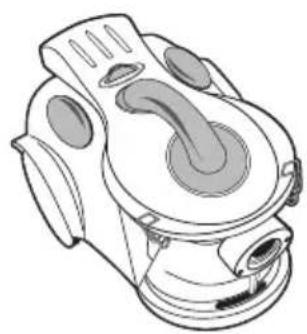

Uitpakken Verwijder alle verpakkingsmateriaal van de stofzuiger. Bewaar de verpakking, of als u ze toch wilt wegwerpen, doet u dit volgens de plaatselijke reglementering betreende afvalverwerking. De onderstaande items zijn in de verpakking meegeleverd: Gefeliciteerd met uw aankoop van deze nieuwe stofzuiger van Logik. Wij verzoeken u een weinig tijd te nemen om deze gebruiksaanwijzing zorgvuldig te lezen en vertrouwd te worden met alle kenmerken die uw nieuwe stofzuiger biedt. Gelieve alle veiligheidsvoorzorgen aandachtig te lezen voor u dit apparaat in gebruik neemt en de gebruiksaanwijzing te bewaren voor toekomstig gebruik. Hoofdapparaat Harde vloerborstel (P.N. CH812B-HF) Slang (P.N. CH812B-HS) Combinatie-mondstuk (P.N. CH812B-CN) Telescopische buis (P.N. CH812B-TB) Gebruiksaanwijzing (P.N. CH812B-IM)52

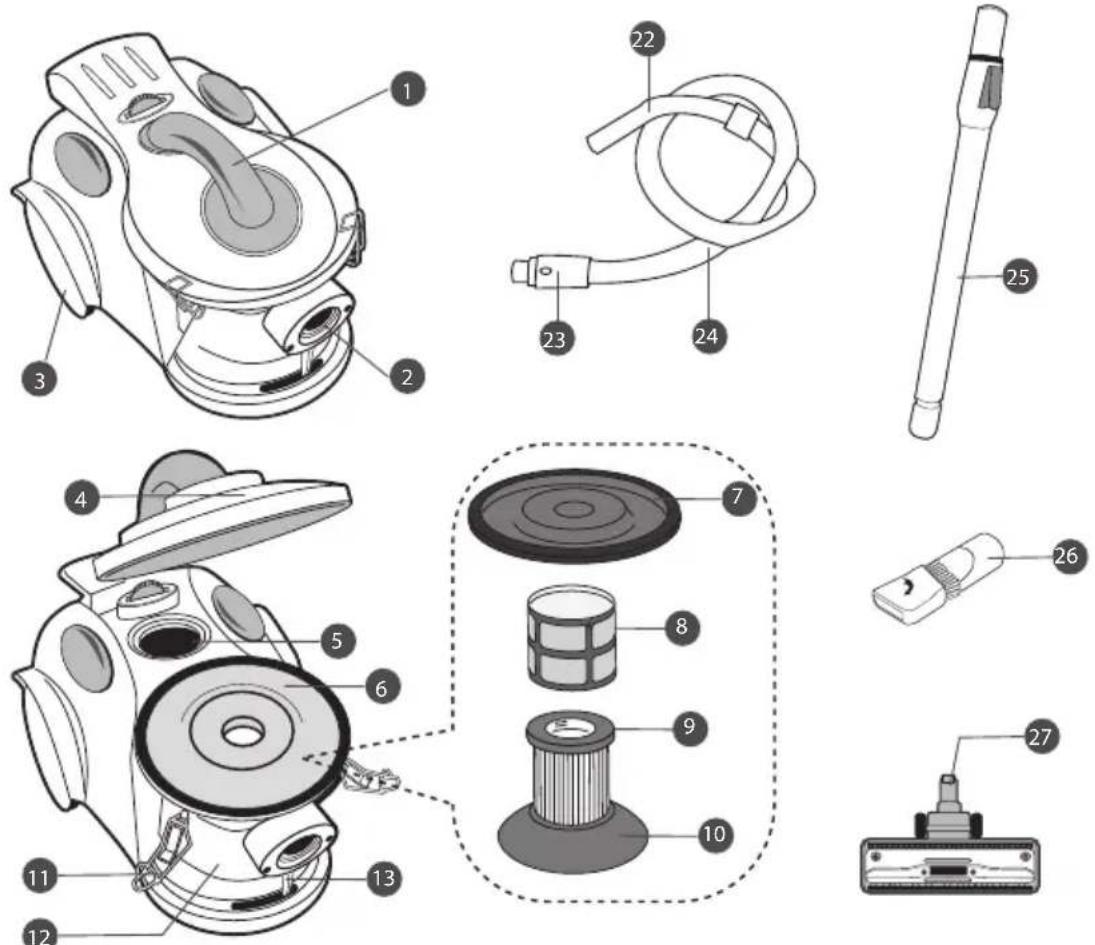

Handgreep Verbindingsstuk voor de slang Achterwielen Deksel Beschermingslter van de motor HEPA-ltereenheid Bovenkant Ring met beschermvlies HEPA-lter Onderkant Hendelklemmen Stofvak Handgreep stofvak Knop aan/uit

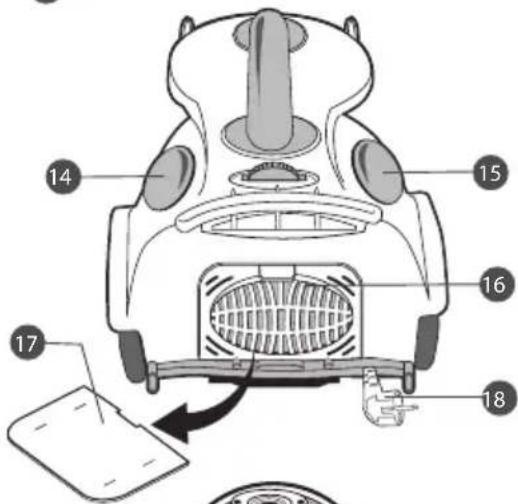

Knop snoer opwinden Grille Uitlaatlter Netstekker Handgreep Clip voor slang Wiel Handgreep van de slang Verbindingsstuk slang Slang Telescopische buis Combinatie-mondstuk Harde vloerborstel

Overzicht van het apparaat53

Trek de telescopische buis uit tot op de gewenste lengte 3. door te drukken op de knop op de telescopische buis. Voorbereiding voor de eerste ingebruikname Om de slang aan te sluiten stopt u het verbindingsstuk 1. van de slang in het verbindingsstuk voor de slang op de stofzuiger zodat u een klikgeluid hoort. Om de telescopische buis op de handgreep van de slang aan 2. te sluiten stopt u het smalle gedeelte in het bredere gedeelte terwijl u een weinig draait. Bediening Neem de stekker vast en trek het opwindbare netsnoer uit de stofzuiger. Sluit de stekker aan op een 1. stopcontact. De GELE markering geeft de ideale lengte van het snoer aan. Trek het snoer nooit voorbij de RODE markering, die de maximale lengte aangeeft. Druk op de knop ON/OFF (aan/uit) op de bovenkant van de stofzuiger om hem in te schakelen.2. U kunt de stofzuiger van de ene kamer naar de andere kamer meenemen door de stekker uit het 3. stopcontact te trekken en de stofzuiger bij de handgreep of het handvat te dragen. Trek nooit aan het netsnoer om de stofzuiger te verplaatsen. Uitschakelen en wegbergen Druk op de knop ON/OFF (aan/uit) op de bovenkant van de 1. stofzuiger om hem uit te schakelen en trek de stekker uit het stopcontact. Druk op de knop voor het opwinden van het snoer om het 2. snoer automatisch binnenin de stofzuiger op te winden. Zet de stofzuiger verticaal en bevestig de telescopische buis 3. op de clip van de stofzuiger. Sluit een mondstuk/borstel aan die geschikt is voor het te 4. stofzuigen oppervlak. De harde vloerborstel kan worden gebruikt met de borstelrepen in- of uitgeklapt. U kunt ook het combinatie-mondstuk gebruiken om in hoeken, sleuven of groeven te stofzuigen. Dit kan ook worden gebruikt als een borstelmondstuk door de borstel in de richting van de pijl te draaien.54

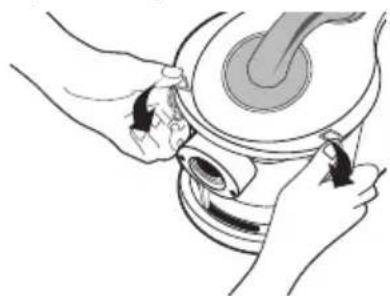

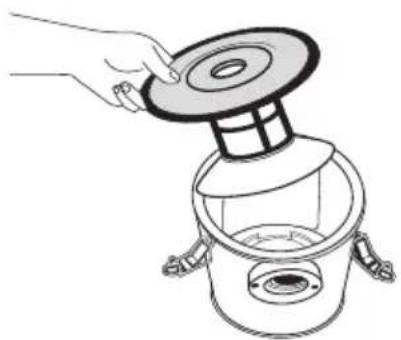

Neem de handgreep van het stofvak vast en draai het 2. stofvak tegen de richting van de klok tot u niet verder kan. Til vervolgens het stofvak uit de stofzuiger.Houd het stofvak boven uw vuilnisemmer om te voorkomen 3. dat stof in het rond gaat vliegen. Neem de ltereenheid uit om het stofvak te ledigen.Wanneer de lter vuil of verstopt is, volgt u de stappen die 4. zijn uiteengezet in “de HEPA-ltereenheid reinigen”. Zo niet slaat u deze stap over.Zet de ltereenheid terug in het stofvak en stop het geheel 5. terug in de stofzuiger door de tapjes op de onderkant van het stofvak te passen in de sleuven van de stofzuiger. Draai met behulp van de handgreep het stofvak in de richting van de klok tot hij vast komt te zitten.Sluit het deksel en maak de hendelklemmen weer vast.6. De HEPA-ltereenheid reinigen Trek altijd de stekker uit het stopcontact voordat u de lter gaat reinigen. Kantel de ltereenheid een weinig, zodat de onderkant 1. ervan voorbij de uitsparing komt om de ltereenheid uit het stofvak te verwijderen.Houd de onderkant vast en maak de bovenkant van de 2. ltereenheid los.Neem de ring met het beschermingsvlies van de HEPA-3. lter en schud voorzichtig alle stof uit het vlies boven uw vuilnisemmer uit. U kunt het vlies ook voorzichtig spoelen onder stromend water.Schud het stof uit de HEPA-lter. U kunt hem gedurende 4. enkele minuten in een warm sopje weken en dan spoelen onder stromend water om alle sopresten te verwijderen. Wacht met het assembleren van de lter tot alle onderdelen volledig droog zijn.Om de ltereenheid te assembleren houdt u het 5. beschermingsvlies met de pijlen naar boven gericht vast en zet u het over de HEPA-lter heen.Pas de bovenkant van de lter in de bovenkant van de HEPA-6. lter en draai in de richting van de klok. Draai hem echter niet te vast. Zet de lter terug in het stofvak, kantel hem een weinig om 7. de onderkant in de uitsparing te passen. Het stofvak ledigen Trek altijd de stekker uit het stopcontact voordat u het stofvak gaat ledigen. Verwijder het verbindingstuk van de slang uit de stofzuiger. 1. Maak de hendelklemmen los om het deksel open te maken.55

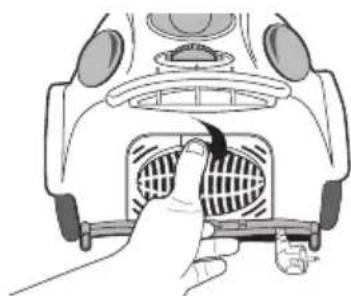

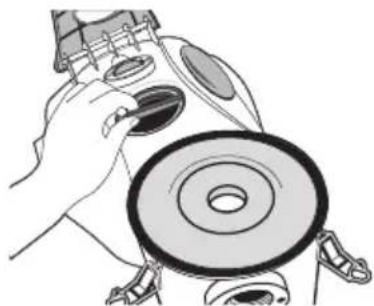

De beschermingslter van de motor reinigen De beschermingslter van de motor dient twee keer per jaar of telkens wanneer hij zichtbaar verstopt is te worden gereinigd. Trek altijd de stekker van het apparaat uit het stopcontact voordat u de lter gaat reinigen. Maak de hendelklemmen los om het deksel openen.1. Verwijder de beschermingslter van de motor.2. Schud het stof uit de lter in een vuilnisemmer.3. Zet de lter terug in. Sluit en vergrendel het deksel.4. De uitlaatlter reinigen Trek altijd de stekker van het apparaat uit het stopcontact voordat u de lter gaat reinigen. Trek de grille los en verwijder de uitlaatlter. 1. Schud het stof uit de lter in een vuilnisemmer.2. Zet de lter terug en maak de grille weer vast.3. Technische gegevens Voltage van de voeding: 230-240V~50Hz Stroomingang: 1200-1400W (1600 max.) Inhoud stofvak: 2,5L Omdat wij voortdurend streven naar verbetering van onze producten, kunnen de uiteindelijke technische gegevens zonder voorafgaande kennisgeving gewijzigd zijn.56

Gelieve voor uw veiligheid en die van anderen, en om een risico van elektrische schokken te voorkomen elk van de onderstaande veiligheidsvoorzorgen in acht te nemen. Lees aandachtig de volledige gebruiksaanwijzing voordat u het apparaat in • gebruik neemt en bewaar hem voor toekomstig gebruik. Bewaar de gebruiksaanwijzing ook zodat u hem kunt doorgeven in geval het • apparaat bij derden terecht komt. Controleer of het voltage op het typeplaatje van dit apparaat overeenstemt met • het voltage van de netvoeding bij u thuis. Raadpleeg uw verdeler bij de minste twijfel betreende de installatie, de • bediening of de veiligheid van uw apparaat. Verwijder geen enkel vast deel van de behuizing omdat dit u kan blootstellen • aan gevaarlijke voltages. Stel elektrische apparaten niet bloot aan druppelende of spattende vloeistof.• Dompel de stekker of het netsnoer, noch een ander onderdeel van dit apparaat • onder in water of andere vloeistof. Let erop dat de stofzak altijd op zijn plaats dient te zitten voordat u het apparaat • inschakelt. Zuig met deze stofzuiger in geen geval water of ontvlambare stoen op en laat • hete as volledig afkoelen voor u ze stofzuigt. Gebruik dit apparaat nooit zonder dat de beschermingslter van de motor is • ingezet. Zonder lter stofzuigen kan schadelijk zijn voor de motor en verkort de gebruiksduur van het apparaat. Wanneer de borstel, slang of buis verstopt is dient de verstopping te worden • verwijderd voordat u het apparaat inschakelt. Bewaar en gebruik dit apparaat niet vlakbij warmtebronnen zoals radiatoren en • gas/elektrische fornuizen. Rol het apparaat niet over het netsnoer heen.• Nauwlettend toezicht is vereist wanneer dit apparaat door of in de buurt van • kinderen wordt gebruikt. Dit apparaat is niet geschikt om te worden gebruikt door personen (ook • kinderen) met een verzwakt lichamelijk, geestelijk of zintuiglijk vermogen of een gebrek aan kennis en ervaring, tenzij zij instructies betreende het gebruik van dit apparaat hebben ontvangen en onder toezicht staan van een persoon die instaat voor hun veiligheid. Kinderen dienen onder toezicht te blijven zodat zij niet met dit apparaat gaan • spelen. Richt de slang, buis of andere accessoires nooit naar de oren, ogen of mond • terwijl het apparaat in werking is. Trek de stekker uit het stopcontact wanneer het apparaat niet wordt gebruikt en • voordat u een lter gaat vervangen. Laat het apparaat volledig afkoelen voordat u het gaat reinigen of wegbergen.• Gebruik dit apparaat niet voor andere doeleinden dan datgene waarvoor het • werd ontworpen. Het gebruik van accessoires die niet door de fabrikant van het apparaat worden • aanbevolen kan verwonding veroorzaken. Gebruik dit apparaat niet buitenhuis.• Gebruik nooit een elektrisch apparaat waarvan de stekker of het netsnoer • beschadigd is. Een beschadigd netsnoer mag uitsluitend worden vervangen door de fabrikant, een erkende reparatieservice of een voldoende gekwaliceerde technicus om gevaren te voorkomen. Gebruik dit apparaat niet wanneer u twijfelt of het normaal functioneert (bijv. • bij abnormaal geluid, geur of rook) of wanneer het op eender welke manier beschadigd is. Schakel het apparaat uit, trek de stekker uit het stopcontact en raadpleeg uw verdeler. Alle reparaties en onderhoudswerken dienen te worden uitgevoerd door • professionele technici. Probeer dit apparaat in geen geval zelf te repareren.96 Segurança antes de mais!

Dit symbool op het product of in de instructies betekent dat uw elektrische en elektronische apparatuur aan het einde van zijn levensduur afzonderlijk van het huishoudelijk afval moet worden verwijderd. Er zijn afzonderlijke inzamelpunten voor recycling in de EU. Neem contact op met uw lokale instanties of de kleinhandelaar waar u het product hebt aangeschaft voor meer informatie.
