Glückwunsch zum Kauf Ihres neuen Logik Staubsaugers.

Wir empfehlen, dass Sie sich einige Zeit für diese Gebrauchsanleitung nehmen, um alle betrieblichen Eigenschaften zu verstehen.

Lesen Sie alle Sicherheitsvorkehrungen vor der Nutzung sorgfältig durch und bewahren Sie diese Gebrauchsanweisung für zukünftige Fragen auf.

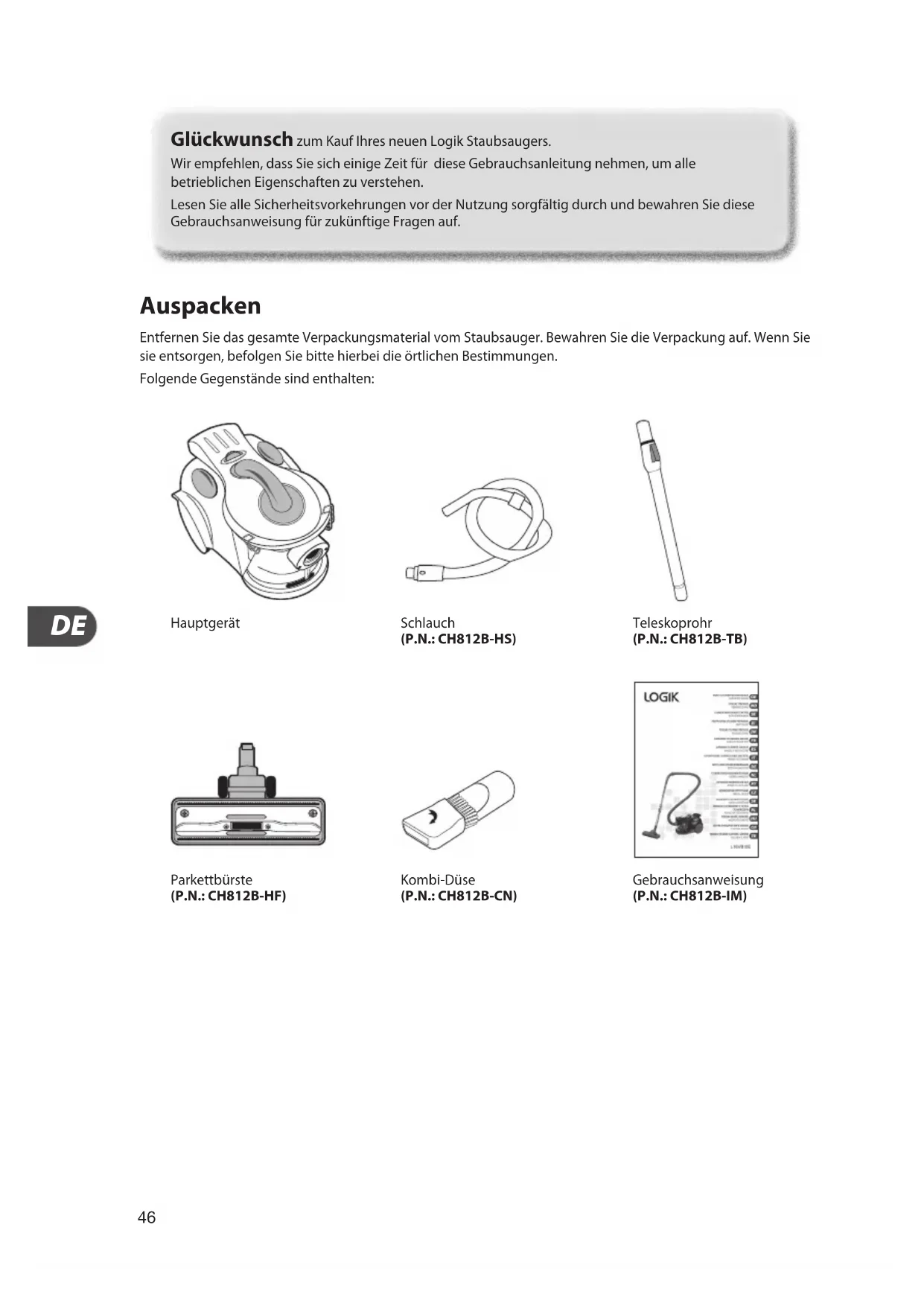

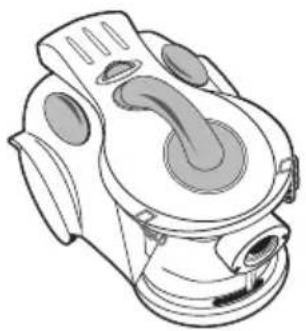

Auspacken

Entfernen Sie das gesamte Verpackungsmaterial vom Staubsauger. Bewahren Sie die Verpackung auf. Wenn Sie sie entsorgen, befolgen Sie bitte hierbei die örtlichen Bestimmungen.

Folgende Gegenstände sind enthalten:

Schlauch
(P.N.: CH812B-HS)

Teleskoprohr
(P.N.: CH812B-TB)

Parkettbürste
(P.N.: CH812B-HF)

Kombi-Düse
(P.N.: CH812B-CN)

LOGIK LOGIK® 2017-03-06 LOGIK® 2017-03-07 LOGIK® 2017-03-08 LOGIK® 2017-03-09 LOGIK® 2017-03-10 LOGIK® 2017-03-11 LOGIK® 2017-03-12 LOGIK® 2017-03-13 LOGIK® 2017-03-14 LOGIK® 2017-03-15 LOGIK® 2017-03-16 LOGIK® 2017-03-17 LOGIK® 2017-03-18 LOGIK® 2017-03-19 LOGIK® 2017-03-20 LOGIK® 2017-03-21 LOGIK® 2017-03-22 LOGIK® 2017-03-23 LOGIK® 2017-03-24 LOGIK® 2017-03-25 LOGIK® 2017-03-26 LOGIK® 2017-03-27 LOGIK® 2017-03-28 LOGIK® 2017-03-29 LOGIK® 2017-03-30 LOGIK® 2017-03-31 LOGIK® 2017-03-32 LOGIK® 2017-03-33 LOGIK® 2017-03-34 LOGIK® 2017-03-35 LOGIK® 2017-03-36 LOGIK® 2017-03-37 LOGIK® 2017-03-38 LOGIK® 2017-03-39 LOGIK® 2017-03-40 LOGIK® 2017-03-41 LOGIK® 2017-03-42 LOGIK® 2017-03-43 LOGIK® 2017-03-44 LOGIK® 2017-03-45 LOGIK® 2017-03-46 LOGIK® 2017-03-47 LOGIK® 2017-03-48 LOGIK® 2017-03-49 LOGIK® 2017-03-50 LOGIK® 2017-03-51 LOGIK® 2017-03-52 LOGIK® 2017-03-53 LOGIK® 2017-03-54 LOGIK® 2017-03-55 LOGIK® 2017-03-56 LOGIK® 2017-03-57 LOGIK® 2017-03-58 LOGIK® 2017-03-59 LOGIK® 2017-03-60 LOGIK® 2017-03-61 LOGIK® 2017-03-62 LOGIK® 2017-03-63 LOGIK® 2017-03-64 LOGIK® 2017-03-65 LOGIK® 2017-03-66 LOGIK® 2017-03-67 LOGIK® 2017-03-68 LOGIK® 2017-03-69 LOGIK® 2017-03-70 LOGIK® 2017-03-71 LOGIK® 2017-03-72 LOGIK® 2017-03-73 LOGIK® 2017-03-74 LOGIK® 2017-03-75 LOGIK® 2017-03-76 LOGIK® 2017-03-77 LOGIK® 2017-03-78 LOGIK® 2017-03-79 LOGIK® 2017-03-80 LOGIK® 2017-03-81 LOGIK® 2017-03-82 LOGIK® 2017-03-83 LOGIK® 2017-03-84 LOGIK® 2017-03-85 LOGIK® 2017-03-86 LOGIK® 2017-03-87 LOGIK® 2017-03-88 LOGIK® 2017-03-89 LOGIK® 2017-03-90 LOGIK® 2017-03-91 LOGIK® 2017-03-92 LOGIK® 2017-03-93 LOGIK® 2017-03-94 LOGIK® 2017-03-95 LOGIK® 2017-03-96 LOGIK® 2017-03-97 LOGIK® 2017-03-98 LOGIK® 2017-03-99 LOGIK® 2017-04-06

Gebrauchsanweisung
(P.N.: CH812B-IM)

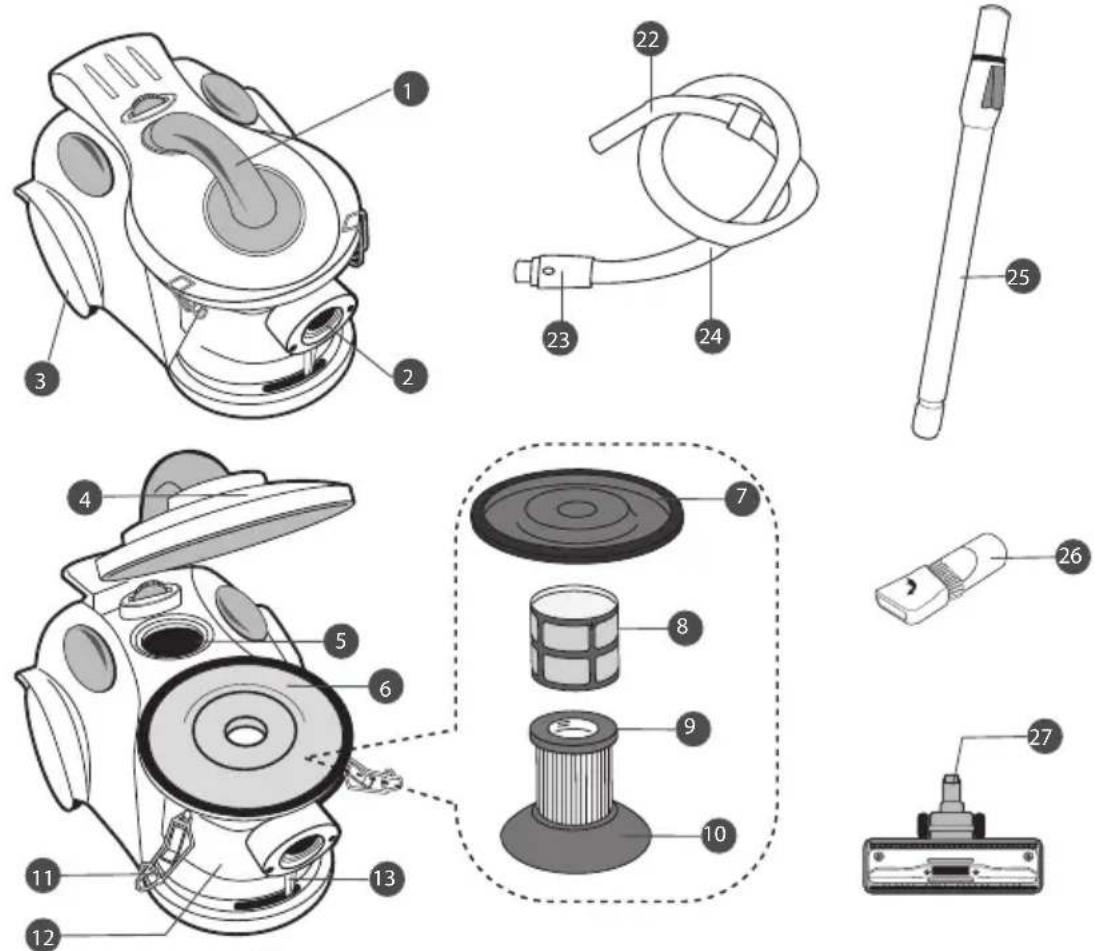

Produktübersicht

DE

1 Griff
2 Schlauchverbindungsöffnung
3 Hinterräder
4 Deckel
5 Motorschutzfilter
6 HEPA-Filtereinheit
7 Deckel
8 Sieb
9 HEPA-Filter
10 Fuß
11 Hebellaschen
12 Behälter
13 Behältergriff

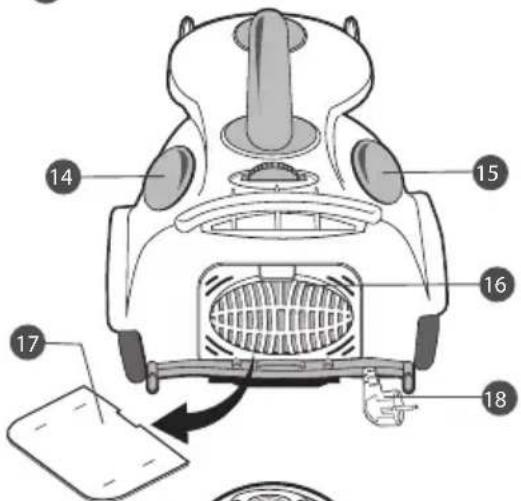

14 EIN-/AUS-Schalter

15 Kabeleinzugstaste
16 Gitter
17 Auslassfilter
18 Stromstecker
19 Handgriff
20 Clip
21 Rad
22 Schlauchgriff
23 Schlauchverbindung
24 Schlauch
25 Teleskoprohr
26 Kombi-Düse
27 Parkettbürste

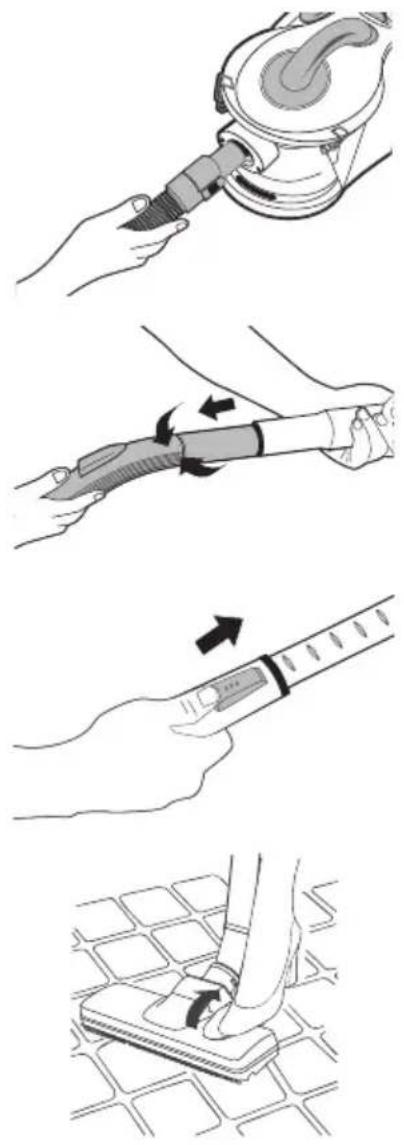

Vorbereitung vor der Nutzung

Um den Schlauch anzuschließen, stecken Sie die 1. Schlauchverbindung in die Schlauchverbindungsöffnung, bis Sie ein "Klick"-Geräusch hören.

Um das Teleskoprohr mit dem Schlauchgriff zu verbinden, 2. stecken Sie das enge Ende in das breitere Ende und drehen Sie das Rohr dabei ein wenig.

Ziehen das Teleskoprohr auf eine für Sie angenehme Länge 3. aus, indem Sie den an der Teleskopstange befindlichen Knopf drücken.

Schließen Sie eine Düse/Bürste, die sich für den zu 4. reinigenden Bodenbelag eignet, an. Die Parkettbürste kann sowohl mit gesenkten als auch mit angehobenen Bürsten benutzt werden. Sie können außerdem die Kombi-Düse anschließen, um Ecken, Spalten und Senken auszusaugen. Sie kann auch als Bürstendüse verwendet werden, indem die Bürste in Richtung des Pfeils herausgedreht wird.

Betrieb

Halten Sie den Stromstecker und ziehen Sie das ausziehbare Stromkabel aus dem Staubsauger. Stecken 1. Sie den Stromstecker in eine Steckdose. Die GELBE Markierung gibt die ideale Länge an, auf die das Kabel herausgezogen werden kann. Ziehen Sie das Stromkabel nicht über die ROTE Markierung hinaus heraus, welche die maximale Länge angibt.

Drücken Sie die EIN-/AUS-Taste an der Oberseite des Staubsaugers, um diesen einzuschalten.2.

Um den Staubsauger von Zimmer zu Zimmer zu bewegen, können Sie ihn ausstecken und entweder 3. am Griff an der Oberseite oder dem Schlauchgriff tragen. Ziehen Sie den Staubsauger niemals über das Stromkabel umher.

Ausschalten und Aufbewahrung

Drücken Sie die EIN-/AUS-Taste an der Oberseite des 1. Staubsaugers, um diesen auszuschalten und ziehen Sie den Stromstecker aus der Steckdose.

Drücken Sie die Kabeleinzugstaste, um das ausziehbare 2. Stromkabel einzuziehen.

Stellen Sie den Staubsauger in eine aufrechte Position und 3. befestigen Sie das Teleskoprohr am Clip am Staubsauger.

Ausleeren des Behälters

Ziehen Sie den Staubsauger immer aus der Steckdose bevor Sie den Behälter ausleeren.

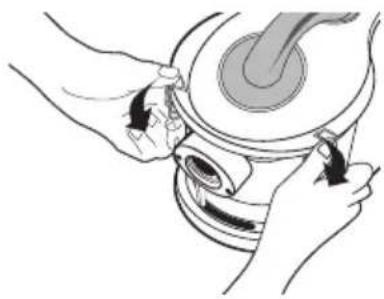

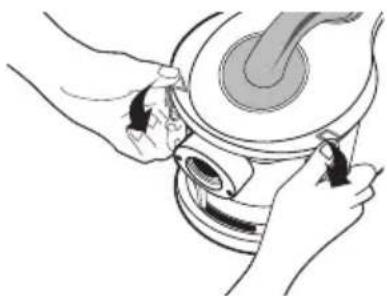

Entfernen Sie die Schlauchverbindung vom Staubsauger. 1. Lösen Sie die Hebellaschen und öffnen Sie den Deckel.

Nutzen Sie den Behältergriff, um den Behälter bis zum 2. Anschlag im Gegenuhrzeigersinn zu drehen und heben Sie diesen dann an.

Um zu vermeiden, dass Staub verloren geht, senken Sie den 3. Behälter in Ihren Mülleimer. Entnehmen Sie die Filtereinheit, um den Behälter zu leeren.

Sollte die Filtereinheit verstopft oder schmutzig sein, befolgen 4. Sie die Schritte im Abschnitt "Reinigung der HEPA-Filtereinheit". Sollte dies nicht der Fall sein, überspringen Sie diesen Schritt.

Setzen Sie die Filtereinheit zurück in den Behälter und 5. setzen Sie diese zurück in den Staubsauger, indem Sie die Nase an der Unterseite des Behälters an der Nut des Staubsaugers ausrichten. Drehen Sie den Behälter mithilfe des Behältergriffs bis zum Anschlag im Uhrzeigersinn.

Schließen Sie den Deckel und befestigen Sie die Hebellaschen.6.

Reinigung der HEPA-Filtereinheit

Ziehen Sie den Staubsauger immer aus der Steckdose bevor Sie den Behälter ausleeren.

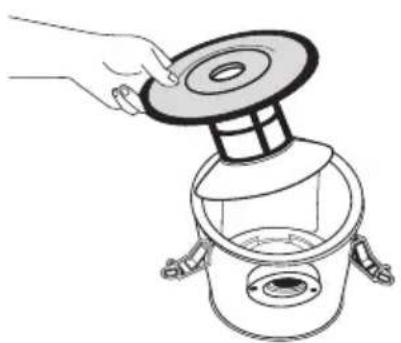

Um die Filtereinheit aus dem Behälter zu entnehmen, neigen 1. Sie diese ein wenig, um den Fuß freizugeben.

Halten Sie den Fuß fest und lösen Sie die Oberseite der 2. Filtereinheit.

Lösen Sie den Sieb vom HEPA-Filter und schütteln Sie 3. den auf dem Sieb angesammelten Staub vorsichtig in Ihren Mülleimer. Sie können diesen auch vorsichtig unter laufendem Leitungswasser ausspülen.

Schütteln Sie den auf dem HEPA-Filter angesammelten Staub 4. ab. Sie können ihn einige Minuten in warmen Seifenwasser reinigen und ihn dann unter laufendem Leitungswasser ausspülen, um alle Seifenreste zu entfernen. Setzen Sie die Filtereinheit nicht zusammen, solange diese nicht vollständig getrocknet ist.

Um die Filtereinheit wieder zusammenzusetzen, halten Sie 5. den Sieb mit den Pfeilen nach oben und senken Sie diesen über den HEPA-Filter.

Setzen Sie den Deckel der Filtereinheit auf den HEPA-Filter 6. und drehen Sie diesen im Uhrzeigersinn. Drehen Sie ihn jedoch nicht zu fest.

Setzen Sie die Filtereinheit wieder in den Behälter und neigen Sie 7. diese dabei ein wenig, um den Fuß in den Behälter zu bekommen.

Reinigung des Motorschutzfilters

Der Motorschutzfilter sollte zweimal im Jahr gereinigt werden, oder wenn er sichtlich verstopft ist.

Ziehen Sie den Staubsauger immer aus der Steckdose bevor Sie den Behälter ausleeren.

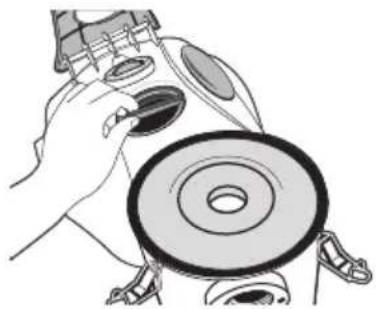

Lösen Sie die Hebellaschen und öffnen Sie den Deckel.1.

Entnehmen Sie den Motorschutzfilter.2.

Schütteln Sie den im Filter angesammelten Staub in einen Mülleimer.3.

Setzen Sie den Filter wieder ein. Schließen Sie den Deckel und die 4. Hebellaschen.

DE

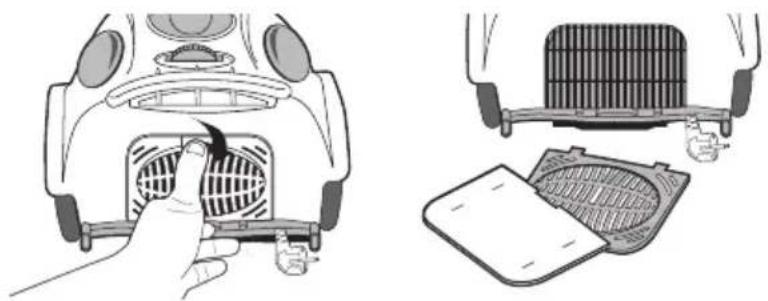

Reinigung des Auslassfilters

Ziehen Sie den Staubsauger immer aus der Steckdose bevor Sie den Behälter ausleeren.

Lösen Sie das Gitter und entnehmen Sie den Auslassfilter.1.

Schütteln Sie den im Filter angesammelten Staub in einen Mülleimer.2.

Setzen Sie den Filter und das Gitter wieder ein.3.

Spezifikationen

Betriebsspannung: 230-240V \~50Hz

Eingangsleistung: 1200-1400W (1600 MAX)

Staubkapazität: 2,51

Wir bemühen uns fortwährend, unsere Produkte zu verbessern. Daher können die Spezifikationen ohne vorheriger Ankündigung abgeändert werden.

Sicherheit geht vor!

DE

Zu Ihrer ununterbrochenen Sicherheit und zur Reduzierung von Verletzungsrisiken oder von elektrischen Schlägen, befolgen Sie bitte alle nachfolgend aufgeführten Sicherheitsvorkehrungen.

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen und bewahren Sie sie für spätere Fragen auf.

Bewahren Sie die Gebrauchsanleitung auf. Sollten Sie das Gerät an Dritte • weitergeben, vergewissern Sie sich, dass das Handbuch vorhanden ist.

Überprüfen Sie, ob die Spannungsangabe auf dem Typenschild Ihrer • Hauptspannung entspricht.

Wenden Sie sich an Ihren Händler, wenn Sie Zweifel bei der Installation, dem Betrieb oder der Sicherheit Ihres Gerätes haben.

Entfernen Sie keine befestigten Abdeckungen, da hierdurch gefährliche Spannungen freigelegt werden können.

Verhindern Sie, dass elektrische Geräte mit Tropfen oder Spritzern in Berührung • kommen.

Zum Schutz vor elektrischen Schlägen, tauchen Sie weder das Hauptstromkabel, noch den Hauptstecker oder irgendein Bauteil des Gerätes in Wasser oder andere Flüssigkeiten.

Stellen Sie sicher, dass der Staubbeutel vor Gebrauch richtig eingesetzt wurde.

Saugen Sie niemals Wasser oder andere Flüssigkeiten auf. Saugen Sie niemals • brennbare Substanzen oder heiße Asche auf.

Benutzen Sie das Gerät niemals ohne Motorschutzfilter. Hierdurch wird der • Motor beschädigt und die Lebensdauer des Gerätes verkürzt.

Falls die Bürsten, die Schläuche oder die Rohre verstopft sind, sollten diese vor • Gebrauch davon befreit werden.

Lagern und benutzen Sie das Gerät weitab von Wärmequellen wie Heizungen • oder Gas-/Elektrofeuerstellen.

Führen Sie das Gerät nicht über das Hauptstromkabel.

Die Nutzung durch oder in der Nähe von Kindern ist nur unter genauer Aufsicht erlaubt.

Dieses Gerät ist nicht für die Nutzung durch Personen (einschließlich Kindern) • mit verminderten Sinnes- oder Geistesfähigkeiten, oder mit mangelnder Erfahrung und Wissen vorgesehen, solange keine Aufsicht oder Anweisung in Bezug auf die Nutzung des Gerätes durch eine für deren Sicherheit verantwortliche Person erfolgte.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem • Gerät spielen.

• Richten Sie den Schlauch, das Rohr oder jedes andere Zubehör während der Nutzung nicht auf die Augen, die Ohren oder den Mund.
• Ziehen Sie den Hauptstecker des Gerätes, wenn es nicht gebraucht wird oder vor dem Austausch des Filters.
  Lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen oder verstauen.
• Nutzen Sie das Gerät nicht für andere Zwecke als den dafür vorgesehenen Gebrauch.
  • Die Nutzung von Zubehör, welches nicht vom Gerätehersteller empfohlen wurde, kann zu Verletzungen führen.
  • Benutzen Sie das Gerät nicht im Außenbereich.
• Nehmen Sie das Gerät nicht mit einem beschädigten Hauptstromkabel oder Stromstecker oder in einem mangelhaften Zustand in Betrieb. Sollte das Hauptstromkabel beschädigt sein, muss es vom Hersteller, seinem Kundendienst oder von einer ähnlich qualifizierten Person ersetzt werden, um Risiken zu vermeiden.
• Unterlassen Sie den weiteren Betrieb des Gerätes, wenn Sie Zweifel über die normale Funktionsweise (z.B. ungewöhnliche Geräusche, Gestank, Rauch) haben, oder wenn es auf irgendeine Weise beschädigt ist - schalten Sie es ab, ziehen Sie den Hauptstecker und wenden Sie sich an Ihren Händler.
• Jede Wartung und Reparatur muss von einem professionellen Techniker vorgenommen werden. Versuchen Sie nicht, das Gerät eigenhändig zu reparieren.

Veiligheid bovenal!

NL

Dieses Symbol auf dem Produkt oder dem Benutzerhandbuch bedeutet, dass dieses elektrische und elektronische Gerät nicht mit dem Hausmüll zusammen entsorgt werden darf. Es gibt getrennte Sammelsysteme für das Recyclen in der EU. Bitte nehmen Sie für weitere Informationen Kontakt mit den lokalen Behörden oder dem Geschäft, in dem Sie das Produkt gekauft haben, auf.
