Type product	Haakse slijper / Schuurmachine
Merk	Bosch
Model	PWS 850-115
Nominaal opgenomen vermogen	850 W
Nominaal toerental	12000 t/min
Max. slijpsteeldiameter	115 mm
Spindelmaat	M14
Max. lengte spindelmaat	21 mm
Gewicht (volgens EPTA 01:2014)	1,8 kg
Beschermingsklasse	II (dubbele isolatie)
Herstartbeveiliging	Ja
Geluidsdrukniveau	93 dB(A)
Geluidsvermogensniveau	104 dB(A)
Trillingen (oppervlakteslijpen)	10,0 m/s² (K=1,5 m/s²)
Trillingen (schuren met schuurblad)	5,0 m/s² (K=1,5 m/s²)
Voeding	230 V ~, 50/60 Hz
Hoofdfuncties	Slijpen, doorslijpen, schuren, metaalbürsten (met geschikte accessoires)
Onderhoud en reiniging	Reinig regelmatig de ventilatieopeningen met perslucht; haal de stekker uit het stopcontact voor onderhoud
Veiligheid	Verstelbare beschermkap, spindelvergrendeling, extra handgreep, herstartbeveiliging
Reserveonderdelen en repareerbaarheid	Bosch after-sales service en erkende reparateurs; explodeerde tekeningen op bosch-pt.com

Veelgestelde vragen - PWS 85012 BOSCH

Welke accessoires zijn compatibel met de Bosch PWS 850-115 haakse slijper?

Het gereedschap accepteert slijpstenen, doorslijpschijven, rubberen schuurplaten, kom- en rondborstels, op voorwaarde dat ze voldoen aan de maximale diameter van 115 mm, de M14 spindelmaat en het maximale toerental van 12000 t/min. Gebruik altijd de juiste beschermkap.

Hoe vervang ik de schuurschijf?

Haal de stekker uit het stopcontact. Druk op de spindelvergrendeling (2) om de as te blokkeren. Draai de spanschroef (9) los met de pennenmoersleutel. Vervang de schijf en draai de moer stevig vast. Bedien de spindelvergrendeling alleen als de spindel stilstaat.

Wat is het vermogen van deze slijper?

Het nominaal opgenomen vermogen is 850 W bij een onbelast toerental van 12000 t/min. Dit maakt efficiënt slijpen en doorslijpen van metaal en steen mogelijk.

Kan ik deze machine gebruiken voor schuren?

Ja, met een rubberen schuurplaat (13) en een geschikt schuurpapier. Monteer altijd de handbeschermer (12) bij schuurwerkzaamheden. Overschrijd de aanbevolen plaatdiameter niet.

Hoe stel ik de beschermkap af?

Duw de ontgrendelingshendel (1) omhoog en draai de beschermkap (6) in de gewenste stand. Laat de hendel los om te vergrendelen. De kap moet zo worden georiënteerd dat de gebruiker wordt beschermd tegen rondvliegende vonken.

Wat te doen bij onbedoeld opstarten na een stroomstoring?

De herstartbeveiliging voorkomt automatisch opnieuw starten. Om het gereedschap weer in gebruik te nemen, zet u de aan/uit-schakelaar (3) in de uit-stand en start u het normaal opnieuw.

Wat is de beschermingsklasse van dit gereedschap?

De slijper is beschermingsklasse II (dubbele isolatie). Het hoeft niet te worden geaard. Gebruik buitenshuis alleen geschikte verlengsnoeren.

Hoe reinig en onderhoud ik de slijper?

Haal voor elke onderhoudsbeurt de stekker uit het stopcontact. Reinig de ventilatieopeningen met perslucht om ophoping van metaalstof te voorkomen. Na intensief gebruik wordt een geschikte stofzuiger aanbevolen.

Waar vind ik reserveonderdelen?

Reserveonderdelen en explodeerde tekeningen zijn beschikbaar op www.bosch-pt.com. U kunt ook contact opnemen met de Bosch after-sales service via 0811360122 (Frankrijk) of via de adressen in de handleiding.

Wat zijn de geluids- en trillingsniveaus?

Het geluidsdrukniveau is 93 dB(A) en het geluidsvermogensniveau is 104 dB(A). Draag gehoorbescherming. De trillingen bij slijpen zijn 10,0 m/s² en bij schuren 5,0 m/s² (onzekerheid K=1,5 m/s²).

GEBRUIKSAANWIJZING PWS 85012 BOSCH

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waar zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongelukken leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt.

Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.

Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijk te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor haakse slijpmachines

Algemene waarschuwingen voor slijpen, schuren, borstelen en doorslijpen

▷ Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuurmachine, borstelmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Dit elektrische gereedschap is niet geschikt voor polijstwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken. - Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik. ▷ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen. De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden. Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden. ▷ Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale

toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstane stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkruimte betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkruimte. Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. - Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken. - Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende waarschuwingen

Terugslag is de plotselinge reactie als gevolg van een vastzittend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vastzitten of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen. Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering. ▸ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag. ▸ Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerkzaamheden

▸ Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschermkap. Slijptoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.

Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uitsteekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden. De beschermkap moet op het elektrische gereedschap zijn aangebracht en voor een maximum aan veiligheid zodanig zijn ingesteld dat het kleinst mogelijke deel van het slijptoebehoren open aan de bediener wijst. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijptoebehoren alsmede tegen vonken die kleding kunnen doen ontbranden. Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken. - Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van de flenzen voor andere slijpschijven. Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerkzaamheden

Voorkom blokkeren van de doorslijpschijf en te hoge aanrukkracht. Slijp niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren. Mijd de omgeving voor en achter de ronddraaiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijf rechtstreeks naar u toe worden geslingerd. Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan. Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken.

Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, vlakbij de slijpgroef en aan de rand. Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden - Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met draadborstels

Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. Als het gebruik van een beschermkap wordt geadviseerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Ontgrendel de aan/uit-schakelaar en zet deze in de uitstand als de stroomvoorziening wordt onderbroken, bijvoorbeeld door stroomuitval of uit het stopcontact trekken van de stekker. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaamheden zeer heet. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water.

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen moet een speciale beschermkap voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor voldoende stofafzuiging worden gezorgd.

Met toegelaten slippereedschappen kan het elektrische gereedschap voor schuurwerkzaamheden met schuurpapier worden gebruikt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschermkap 2 Blokeerknop uitgaande as 3 Aan/uit-schakelaar 4 Extra handgreep (geïsoleerd greepvlak) 5 Uitgaande as 6 Beschermkap voor schuren 7 Opnameflens 8 Slipschijf 9 Spanmoer

10 Beschermkap voor doorslijpen 11 Doorslijpschijf 12 Handbescherming 13 Rubber steunschijf 14 Schuurblad 15 Ronde moer 16 Komstaalborstel 17 Afzuigkap voor doorslijpen met geleidingsslede 18 Diamantdoorslijpschijf 19 Handgreep (geïsoleerd greepvlak) 20 Zekering (alleen 3 603 CA2 0...) 21 Draairichtingpijl op machinehuis

• Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Geluidsemissiewaardenvastgesteld volgensEN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Het A-gewogen geluidsni-veau van het gereedschapbedraagt kenmerkend
Geluidsdrukniveau	dB(A)	91	91	91	91	91	91
Geluidsvermogenniveau	dB(A)	102	102	102	102	102	102
Onzekerheid K	dB	3	3	3	3	3	3
Draag een gezoor-bescherming.
Totale trillingswaarden \( a_h \)(vector som van drie richt-ingen) en onzekerheid Kbepaald volgensEN 60745-2-3:
Sijpen aan de oppervlakte(afbramen):
\( a_h \)	\( m/s^2 \)	8,0	8,0	8,0	8,0	8,0	8,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:
\( a_h \)	\( m/s^2 \)	5,5	5,5	5,5	5,5	5,5	5,5
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Geluidsemissiewaardenvastgesteld volgensEN 60745-2-3.	PWS ... 720-115 730-115 750-115 750-125 75-115
	3 603 ... CA2 4 .. CA2 4 .. CA2 4 .. CA2 4 ..
Het A-gewogen geluidsni-veau van het gereedschapbedraagt kenmerkendGeluidsdruk niveau	dB(A)	93	93	93	92	93
Geluidsvermogenniveau	dB(A)	104	104	104	103	104
Onzekerheid K	dB	3	3	3	3	3
Draag een gehoor-bescherming.
Totale trillingswaarden \( a_h \)(vector som van drie richtingen) en onzekerheid Kbepaald volgensEN 60745-2-3:Sijpen aan de oppervlakte (afbramen):\( a_h \)	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5

Nederlands|77
Geluidsemissiewaardenvastgesteld volgensEN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3 603 ...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Het A-gewogen geluidsni-veau van het gereedschapbedraagt kenmerkendGeluidsdrukniveauau	dB(A)	92	93	92	93	92	92
Geluidsvermogenniveauau	dB(A)	103	104	103	104	103	103
Onzekerheid K	dB	3	3	3	3	3	3
Draag een gezoor-bescherming.
Totale trillingswaarden ah(vectorsom van drie richt-ingen) en onzekerheid Kbepaald volgensEN 60745-2-3:Slijpelen aan de oppervlakte(afbramen):ahm	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
	K	m/s2	1,5	1,5	1,5	1,5	1,5
Schuren met schuurblad:ahm	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen wordt gebruikt, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Technische gegevens

Haakse slijpmachines	PWS ...	680-115	700	7-115	700-115	7000	700-125
Productnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Opogenomen vermogen	W 701 701 701 701 701
Nominaal toerental	\( min^1 \)	11000	11000	11000	11000	11000	11000
max. slijpschijfdiameter	mm 115 115 115 115 125
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14	M 14
Max. lengteschroefdraad uitgaande as	mm	21	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014
- met trillingsdempen-de extra handgreep	kg	1,7	1,7	1,7	1,7	1,7	1,7
- met standaard extra handgreep	kg	1,7	1,7	1,7	1,7	1,7	1,7
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)
De gevevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uityvoeringen nutzen deze geveens afwijken.

Haakse slijpmachines	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Productnummer	3 603 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...
Opgenomen vermogen	W 720 730 750 750 750 750
Nominaal toerental	\( min^1 \)	12000 12000 12000 12000 12000 12000
max. slijpschijfdiameter	mm 115 115 115 125 115 125
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14	M 14
Max. lenghtschroefdraad uitgaande as	mm	21	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014
-met trillingsdempende extra handgreep	kg	1,8	1,8	1,8	1,8	1,8	1,8
-met standaard extrahandgreep	kg	1,8	1,8	1,8	1,8	1,8	1,8
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Haakse slijpmachines	PWS ...	780-125	7800	850-115	850-125	8000
Productnummer	3 603 ...	CA2 7 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..	CA2 7 ..
Opogenomen vermogen	W	780	780	850	850	800
Nominaal toerental	\( min^{-1} \)	12000	12000	12000	12000	12000
max. slijschijfdiameter	mm	125	125	115	125	125
Schroefdraad uitgaande as		M 14	M 14	M 14	M 14	M 14
Max. lenghte schroefdraad uitgaande as	mm	21	21	21	21	21
Nulspanningsbeveiliging		●	●	●	●	●
Gewicht volgens EPTA-Procedure 01:2014 - met trillingsdempen-de extra handgreep	kg	1,8	1,8	1,8	1,8	1,8
- met standaard extra handgreep	kg	1,8	1,8	1,8	1,8	1,8
Isolatieklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Montage

Beschermingsvoorzieningen monteren

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Opmerking: Na breuk van de slijpschijf tijdens het gebruik of bij beschadiging van de opnamevoorzieningen van de beschermkap van het elektrische gereedschap moet het gereedschap zo spoedig mogelijk aan de klantenservice worden gestuurd. Zie voor adressen het gedeelte "Klantenservice en gebruiksadviezen".

Beschermkap voor schuren

Leg de beschermkap 6 op de opname van het elektrische gereedschap tot de codeernokken van de beschermkap met de opname overeenkomen. Houd daarbij de ontgrendelingshendel 1 ingedrukt.

Druk de beschermkap 6 op de as-hals tot de kraag van de beschermkap op de flens van het elektrische gereedschap zit en draai de beschermkap tot deze duidelijk hoorbaar vastklikt.

Pas de positie van de beschermkap 6 aan de eisen van de bewerking aan. Druk hiervoor de ontgrendelingshendel 1 omhoog en draai de beschermkap 6 in de gewenste stand.

Stel de beschermkap 6 altijd zo in dat alle drie rode nokken van de ontgrendelingshendel 1 in de bijbehorende uitsparingen van de beschermkap 6 grijpen. Stel de beschermkap 6 zo in dat er geen vonken in de richting van de bediener vliegen. De beschermkap 6 mag alleen worden verdraaid wanneer de ontgrendelingshendel 1 wordt bediend. Anders mag u het elektrische gereedschap in geen geval verder gebruiken, maar moet u het aan de klantenservice versturen.

Opmerking: De codeernokken op de beschermkap 6 zorgen ervoor dat er alleen een bij het elektrische gereedschap passende beschermkap gemonteerd kan worden.

Beschermkap voor doorslijpen

• Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen 10. Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiging.

De afzuigkap voor doorslijpen 10 wordt net als de beschermkap voor schuren 6 gemonteerd.

Afzuigkap voor doorslijpen met geleidingsslede

De afzuigkap voor doorslijpen met geleidingsslede 17 worden net als de beschermkap voor schuren 6 gemonteerd.

Extra handgreep

• Gebruik het elektrische gereedschap alleen met de extra handgreep 4.

Schroef de extra handgreep 4 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.

Handbescherming

Monteer voor werkzaamheden met de rubber steunschijf 13, komstaalborstel, vlakstaalborstel of lamellenschijf altijd de handbescherming 12.

Bevestig de handbescherming 12 met de extra handgreep 4.

Slijpgereedschappen monteren

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaamheden zeer heet.

Reinig de uitgaande as 5 en alle te monteren delen. Druk voor het vastspannen en losdraaien van de slijpgereedschappen op de blokkeerknop 2 om de uitgaande as vast te zetten. Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De katdiameter moet bij de opnamefrens passen. Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de draairichtingpijl op de diamantdoorslijpschijf en de draairichting van het elektrische gereedschap (zie draairichtingpijl op de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u de spanmoer 9 op de as en spant u de spanmoer met de pensleutel.

Controleer na de montage van het slijpgereedschap en vóór het inschakelen of het slijpgereedschap correct is gemonteerd en vrij kan draaien. Controleer dat het schuurgereedschap de beschermkap of andere delen niet raakt.

Lamellenschijf

Monteer voor werkzaamheden met de lamellenschijf altijd de handbescherming 12.

Rubber steunschijf

Monteer voor werkzaamheden met de rubber steunschijf 13 altijd de handbescherming 12.

De volgorde van de montage kunt u op de pagina met afbeeldingen zien.

Schroef de ronde moer 15 op de as en span deze met de pensleutel.

Komstaalborstel of vlakstaalborstel

Monteer voor werkzaamheden met de komstaal- of vlakstaalborstel altijd de handbescherming 12.

De volgorde van de montage kunt u op de pagina met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uitgaande as worden geschroefd, dat deze nauw aansluit op de flens aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze gebruiksaanwijzing worden genoemd.

Het toegestane toerental [min⁻¹] en de omtreksnelheid [m/s] van de gebruikte slijpgereedschappen moeten minstens even hoog zijn als de in de volgende tabel aangegeven waarden.

Let daarbij op het toegestane toerental resp. de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

Machinekop draaien

Alleen bij elektrische gereedschappen met zaaknummer 3603 CA2 0:

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

U kunt de machinekop 180° draaien. Daardoor kan de aan/uit-schakelaar voor bijzondere werkomstandigheden in een gunstige positie worden gebracht, bijvoorbeeld voor linkshandige bediening.

• Verwijder de schroef van de borging 20 van de ontgrendelingshendel 1 (zie afbeelding A). Draai de vier schroeven helemaal uit (zie afbeelding B). Draai de machinekop voorzichtig en zonder deze van het machinehuis te nemen in de gewenste stand. Draai de vier schroeven weer vast.
• Schroef de boring 20 van de ontgrendelingshendel 1 weer aan de machinekop vast (zie afbeelding C).

Neem de aanwijzingen in het hoofdstuk „Beschermingsvoorzieningen monteren“ in acht. De beschermkap mag alleen worden verdraaid wanneer bij de ontgrendelingshendel 1 worden bediend.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Bij gebruik van het elektrische gereedschap met mobiele stroomaggregaten (generatoren) die niet over voldoende vermogensreserve of over een geschikte spanningsregeling (met aanloopstroomversterking) beschikken, kan vermogensverlies of atypisch gedrag bij het inschakelen optreden. Let erop dat het door u gebruikte stroomaggregaat geschikt is, vooral met betrekking tot netspanning en -frequentie.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 3 naar voren.

Als u de ingedrukte aan/uit-schakelaar 3 wilt vastzetten, drukt u de aan/uit-schakelaar 3 vooraan omlaag tot deze vastklikt.

Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 3 los. Als deze vergrendeld is, drukt u de aan/uit-schakelaar 3 kort achteraan omlaag en laat u deze vervolgens los.

Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.

Controleer de slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze zijn gemonteerd en vrij kunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen. Beschadigde slijpgereedschappen kunnen barsten of verwondingen veroorzaken.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 3 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Tips voor de werkzaamheden

Wees voorzichtig bij het frezen van sleuven in dragende wanden. Zie het gedeelte "Bouwkundige aspecten". Span het werkstuk in als het niet door het eigengewicht stabiel ligt. Belast het elektrische gereedschap niet zo sterk dat het tot stilstand komt. Laat het elektrische gereedschap na sterke belasting nog enkele minuten onbelast lopen om het inzetgereedschap te laten afkoelen. Raak slijp- en doorslijpschijven niet aan voordat deze zijn afgekoeld. De schijven worden tijdens de werkzaamheden zeer heet. - Gebruik het elektrische gereedschap niet met een doorslijpstandaard.

Afbramen

Gebruik nooit doorslijpschijven voor afbraamwerkzaamheden.

Met een werkhoek van 30° tot 40° krijgt u bij het afbramen het beste werkresultaat. Beweeg het elektrische gereedschap met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven.

Lamellenschijf

Met de lamellenschijf (toebehoren) kunt u ook gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur, een lager geluidsniveau en lagere slijptemperaturen dan traditionele slijpschijven.

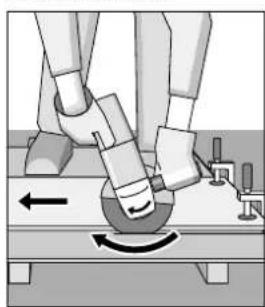

Metaal doorslijpen

Gebruik bij doorslijpwerkzaamheden met gebonden slijpmiddelen altijd de beschermkap voor doorslijpen 10.

Werk bij het doorslijpen met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal. Oefen geen druk op de doorslijpschijf uit, houdt deze niet schuin en laat de schijf niet oscilleren.

Rem uitlopende doorslijpschijven niet af door er aan de zijkant tegen te drukken.

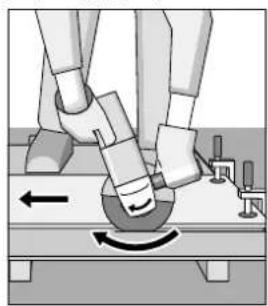

Met het elektrische gereedschap moet altijd tegenlopend worden geslepen. Anders bestaat het gevaar dat de machine ongecontroleerd uit de zaaglijn wordt geduwd.

Profielen en vierkantbuizen kunt u het best bij de kleinste diameter doorslijpen.

Steen doorslijpen

Zorg bij doorslijpwerkzaamheden in steen voor een voldoende stofafzuiging. Draag een stofmasker. Het elektrische gereedschap mag alleen worden gebruikt voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur een diamantdoorslijpschijf.

Bij gebruik van de afzuigkap voor doorslijpen met de geleidingsstele 17 moet de stofzuiger voor het afzuigen van steenstof goedgekeurd zijn. Bosch levert geschikte stofzuigers.

Schakel het elektrische gereedschap in en plaats het met het voorste deel van de geleide slede op het werkstuk. Duw het elektrische gereedschap verder met een matige voorwaartse beweging, aangepast aan het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval het doorslijpen en laat de diamantdoorslijpschijf bij maximaal toerental korte tijd onbelast lopen om deze te laten afkoelen.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. U kunt deze weer scherp maken door kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzandsteen.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of met de leiding belaste bouwopzichter.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

▷ Gebruik onder extreme gebruiksomstandigheden altijd een afzuiginrichting. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan.

Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Bewaar en behandel het toebehoren zorgvuldig.

Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

Dansk

Mny nie Touc biokouk konnc ano Ta naayia yia va touc ta- mharote yponopotepa.

To nAekpiko epyaleio npncia va oBnycita upeoopaavltneTNCpocapnepiopnpocuoublakou. Aiaqopotkauupxki kivduvo ca meote aevE- Aeykta Ea ano tv tou

O'otav kobete diatoumc (npoi)kai tctpaywviKoc oawhvec va apxite TNY KOTn OTn kipotePOn diatoum.

Konji nptpwpatw

Tia nky konni nepwpatow npenei va ppovtioe yia ma enapki avappopnon oko\n Φopate μaoka npoataia canto kovn. To nKtpiO epyaieo emtpenetra va xpoumonoeirai mvo yia npiaeavon/npn kon.

TnV KOH nepoawuW va xponoioeKata npotiunon 1aavtoboukoc konic.

'Otav xponoetaire to kaimuia avappopnnc yia konin me au poevo oyno 17 o anopppnnpnac okovnic npene va exekyqkthetai ma vayapappanakovnic ntpouadav. H Bosch npooepe kataaannouc anoppopnpntpnc okovnc.

OcTeTo nKtpiKpO cyAia oce Aiotoupyia KAI akoumntote To je To npoativopeoc Tou apoepvou onoyou cnaov Oto uno katepyaia Teaxio. Oteate to nkeKtpiK epyaieo je Eptia npooon, npoaapooaivn otu uno katcpyia uiko.

'Otav kofete noAo oKApuAka, n. x. mTeov nu nepieeio lox AaiK, mopci va uncpocpaavcki ka va unotcrzmuo diaqaVTOBIOKOC KONc. Evac otepaovoc omvOnpiaou nou oumepiO tpepetai aaiT ME TO diauaVTOBIOKO konnc anotele emuavnEvdeNy auto.

ΣμiaTeioa nepiTwn diakoyte Tny koni kapiote to diajavrodioko Konic va npiotpapei ia liyo xpovo xupic opio yia va Kpuoew.

Mia anavikaiieuwevnpoocepyaoiackai evac aunepi- opepovoc crepavoc onntnpoaou amotcauov cvbceic yia tvnabvon Tou diaqvtoiaokou konnc. Mnopeite va tvrpoiae nai diedayovtau vutouec konc ae anoeetika uikda, x. ac oaecotaiho.

130|Türkce

YnobelEic yia th otatuk

Olaquec ae poevtce toixouc unokvntar o npotuno DIN 1053 Mepoc 1 n otouc avtoioxouc kavoviaouc Tc ekatoctwpaac.

OsiataEic autc npenei va npouvtai onoobnnote. Tpv apxieote nTv epyaia cac va uoubouaeote tov uneuuvyo ia otatik unxavko, tov apxtektrova n to dieuuvtou evyou.

Service kal Euvriponon
