PWS 85012 - Lixadeira BOSCH - Manual de utilização gratuito

Tipo de produto	Esmerilhadeira angular / Lixadeira
Marca	Bosch
Modelo	PWS 850-115
Potência nominal absorvida	850 W
Velocidade de rotação nominal	12000 rpm
Diâmetro máx. do disco	115 mm
Rosca do eixo	M14
Comprimento máx. da rosca do eixo	21 mm
Peso (conforme EPTA 01:2014)	1,8 kg
Classe de proteção	II (dupla isolação)
Proteção contra religamento acidental	Sim
Nível de pressão sonora	93 dB(A)
Nível de intensidade sonora	104 dB(A)
Vibrações (esmerilhamento de superfícies)	10,0 m/s² (K=1,5 m/s²)
Vibrações (lixamento com folha)	5,0 m/s² (K=1,5 m/s²)
Alimentação	230 V ~, 50/60 Hz
Funções principais	Esmerilhamento, corte, lixamento, escovação metálica (com acessórios adequados)
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação com ar comprimido; desligar antes de qualquer manutenção
Segurança	Proteção ajustável, travamento do eixo, cabo adicional, proteção contra religamento acidental
Peças de reposição e reparabilidade	Serviço pós-venda Bosch e reparadores credenciados; vistas explodidas em bosch-pt.com

Perguntas frequentes - PWS 85012 BOSCH

Quais acessórios são compatíveis com a lixadeira Bosch PWS 850-115?

A ferramenta aceita rebolos, discos de corte, pratos de lixar de borracha, escovas de copo e circulares, desde que respeitem o diâmetro máx. de 115 mm, a rosca M14 e a velocidade máx. de 12000 rpm. Utilize sempre a proteção adequada.

Como trocar o disco de lixar?

Desligue a ferramenta. Pressione o travamento do eixo (2) para imobilizar o eixo. Solte a porca de aperto (9) com a chave de pinos. Substitua o disco e aperte firmemente a porca. Só acione o travamento do eixo quando o eixo estiver parado.

Qual é a potência desta esmerilhadeira?

A potência nominal absorvida é de 850 W para uma velocidade em vazio de 12000 rpm. Isso permite esmerilhamento e corte eficientes em metal e pedra.

Posso usar esta máquina para lixar?

Sim, com um prato de lixar de borracha (13) e uma folha abrasiva adequada. Monte sempre o protetor de mão (12) para trabalhos de lixar. Não ultrapasse o diâmetro do prato recomendado.

Como ajustar a proteção?

Empurre a alavanca de destravamento (1) para cima e gire a proteção (6) para a posição desejada. Solte a alavanca para travar. A proteção deve estar orientada de modo a proteger o utilizador de projeções de faíscas.

O que fazer em caso de religamento acidental após um corte de energia?

A proteção contra religamento acidental impede o reinício automático. Para religar, coloque o interruptor Liga/Desliga (3) na posição desligado e ligue normalmente.

Qual é a classe de proteção desta ferramenta?

A esmerilhadeira é de classe de proteção II (dupla isolação). Não necessita de ligação à terra. Utilize apenas extensões adequadas para uso externo, se necessário.

Como limpar e fazer a manutenção da esmerilhadeira?

Antes de qualquer operação, desligue a ferramenta. Limpe as aberturas de ventilação com ar comprimido para evitar acumulação de pó metálico. Após uso intenso, recomenda-se um aspirador adequado.

Onde encontrar peças de reposição?

As peças de reposição e vistas explodidas estão disponíveis no site www.bosch-pt.com. Também pode contactar o serviço pós-venda Bosch pelo número 0811360122 (França) ou através dos endereços mencionados no manual.

Quais são os níveis de som e vibração?

O nível de pressão sonora é de 93 dB(A) e o nível de intensidade é de 104 dB(A). Use proteção auditiva. As vibrações durante o esmerilhamento são de 10,0 m/s² e durante o lixamento de 5,0 m/s² (incerteza K=1,5 m/s²).

MANUAL DE UTILIZADOR PWS 85012 BOSCH

Informações sobre ruídos e vibrações

Prato lixador de borracha

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhe com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Mantenha crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração, é possível que perca o controle sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evite que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. - Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Jamais utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. - Se trabalhar com uma ferramenta elétrica ao ar livre, utilize cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar a utilização da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor diferencial de avaria. A utilização de um disjuntor diferencial de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves.

50 | Português

Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas elétricas. Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para seu trabalho. É mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.

• Não usar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido as instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.

▷ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e devem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para rebarbadoras

Advertências gerais de segurança para lixar, lixar com lixa de papel, trabalho com escovas de arame e separar por retificação

• Esta ferramenta elétrica deve ser utilizada como lixadeira, como lixadeira com lixa de papel, escova de arame e para separar por retificação. Observar todas as indicações de aviso, instruções, apresentações e dados fornecidos com a ferramenta elétrica. O desrespeito das seguintes instruções pode levar a um choque elétrico, incêndio e/ou graves lesões.
• Esta ferramenta elétrica não é apropriada para polir. Aplicações para as quais a ferramenta elétrica não é prevista podem causar riscos e lesões.
• Não utilize acessórios que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica não garante uma aplicação segura. O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão alto quanto o maior número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que o permitido podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incorretamente medidas podem não ser suficientemente blindadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exatamente na rosca do veio de retificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões próprias para o flange. Ferramentas de trabalho que não são fixas exatamente na ferramenta elétrica giram de forma irregular, vibram fortemente e podem levar à perda de controlo.

• Não utilize ferramentas de trabalho danificadas. Antes de cada utilização, controle as ferramentas de trabalho e verifique se, por exemplo, os discos abrasivos apresentam fissuras ou estilhaços, se os pratos abrasivos apresentam fissuras, se há desgaste ou forte atrito, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta elétrica ou a ferramenta de trabalho caírem, verifique se sofreram danos ou troque por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, mantenha-se, e as pessoas que se encontrem nas proximidades, fora do plano de rotação da ferramenta de trabalho e permita que a ferramenta elétrica funcione durante um minuto com o maior número de rotações. A maioria das ferramentas de trabalho danificadas quebra durante este período de teste. Utilize equipamento de proteção pessoal. De acordo com a aplicação, utilize uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, utilize uma máscara contra poeira, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas que voam, produzidas durante as diversas aplicações. A máscara contra poeira ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respetiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer perda da capacidade auditiva. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deve usar equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar ferimentos fora da área imediata de trabalho. Ao executar trabalhos durante os quais podem ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Mantenha o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais deposite a ferramenta elétrica antes que a ferramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica.
• Não permita que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo.
• Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
• Não utilize a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar esses materiais.
• Não utilize ferramentas de trabalho que necessitem de agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico.

Contragolpe e respetivas advertências

Contragolpe é uma reação repentina devida a uma ferramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica descontrolada pode ser acelerada no local de bloqueio, sentido força na direção contrária à rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode penetrar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contragolpe. O disco abrasivo se movimenta então no sentido do operador ou para longe, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições, os discos abrasivos também podem partir-se. Um contragolpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir. Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contragolpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo controle possível sobre as forças de um contragolpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contragolpe e forças de reação através de medidas de precaução apropriadas. - Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um contragolpe, a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área na qual a ferramenta elétrica possa ser movimentada no caso de um contragolpe. O contragolpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. - Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricocheteada. Isto causa uma perda de controle ou um contragolpe. - Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controle sobre a ferramenta elétrica.

Instruções especiais de segurança específicas para lixar e separar por retificação

Utilize exclusivamente os corpos abrasivos homologados para a sua ferramenta elétrica e a capa de proteção prevista para esses corpos abrasivos. Corpos abrasivos não previstos para a ferramenta elétrica não podem ser suficientemente protegidos e, portanto, não são seguros. Rebolos acotovelados devem ser montados de modo que a sua superfície retificadora não sobressaia do nível da borda da cobertura de proteção. Um rebolo montado de forma incorreta, que sobressai do nível da borda da cobertura de proteção, não pode ser suficientemente protegido. A capa de proteção deve ser firmemente aplicada na ferramenta elétrica e fixada, de modo que seja alcançado um maior grau de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direção do operador. A capa de proteção ajuda a proteger as pessoas que estão a operar a máquina contra estilhaços, contacto acidental com o rebolo e contra faíscas que possam incendiar as roupas. Os corpos abrasivos só devem ser utilizados para as aplicações recomendadas. P. ex.: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre esses corpos abrasivos pode quebrá-los. - Sempre utilize flanges de aperto intactos, de tamanho e forma corretos para o disco abrasivo selecionado. Flanges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma rutura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. - Não utilize discos abrasivos gastos de outras ferramentas elétricas. Discos abrasivos para ferramentas elétricas maiores não são apropriados para as rotações mais altas de ferramentas elétricas menores e podem quebrar.

Outras advertências especiais de segurança para separar por retificação

Evite um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efetue cortes extremamente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e, portanto, a possibilidade de um contragolpe ou uma rutura do corpo abrasivo. Evite a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que, no caso de um contragolpe, a ferramenta elétrica, junto com o disco em rotação, seja atirada diretamente na direção da pessoa que opera o aparelho. Se o disco de corte emperrar ou se o trabalho for interrompido, deve desligar a ferramenta elétrica e mantê-la parada até o disco parar completamente.

Jamais tente puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá provocar um contragolpe. Verifique e elimine a causa do emperramento.

• Não ligue a ferramenta elétrica enquanto ela ainda estiver em contato com a peça a ser trabalhada. Permita que o disco de corte atinja a velocidade máxima de rotação antes de continuar cuidadosamente o trabalho. Caso contrário, é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contragolpe.
• Apoiar placas ou peças grandes, para reduzir o risco de contragolpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos. Tenha cuidado ao efetuar "cortes de bolso" em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por trás. O disco de corte pode causar um contragolpe se cortar acidentalmente tubulações de gás ou de água, cabos elétricos ou outros objetos.

• Não utilize lixas de papel demasiado grandes, mas sempre siga as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel que sobressaem dos cantos do prato abrasivo podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contragolpe.

Advertências especiais de segurança específicas para trabalho com escovas de arame

Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma pressão demasiada. Pedaços de arame a voar podem penetrar facilmente em roupas finas e/ou na pele.

Se for recomendável uma capa de proteção, deve evitar que a escova de arame entre em contato com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Utilizar detectores apropriados para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos às pessoas ou pode provocar um choque elétrico.

• Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada.
• Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta elétrica é destinada para cortar, desbastar e escovar materiais metálicos e de pedras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utilizada uma capa de proteção para cortes.

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é possível usar a ferramenta elétrica para alisamentos com lixas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Alavanca para desbloquear a capa de proteção 2 Tecla de bloqueio do veio 3 Interruptor de ligar-desligar 4 Punho adicional (superfície isolada) 5 Veio de retificação 6 Capa de proteção para lixar 7 Flange de admissão 8 Disco abrasivo 9 Porca de aperto 10 Capa de proteção para cortar 11 Disco de corte 12 Proteção para as vezes L3 Prato abrasivo de borracha 14 Folha de lixar 15 Porca redonda* 16 Escova tipo taça 17 Capa de aspiração para cortar com carril de guia 18 Disco de corte diamantado 19 Punho (superfície isolada) 20 Fusível (apenas 3603 CA2 0.) 21 Seta no sentido de rotação na carcaça

• Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Informação sobre ruídos/vibrações

Os valore de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
O[nível de ruido avaliado como A do aparelho é típamente
Nivel de pressão acústica	dB(A)	91	91	91	91	91	91
Nivel de potência acústica	dB(A)	102	102	102	102	102	102
Incerteza K	dB	3	3	3	3	3	3
Usar proteção auricular!
Totais valeores de vibrações ah(soma dos vetores de três direções) e incerteza K ave-riguada conforme EN 60745-2-3:
Lixar superfíceis (desbastar):
ah	m/s2	8,0	8,0	8,0	8,0	8,0	8,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
ah	m/s2	5,5	5,5	5,5	5,5	5,5	5,5
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Os valore de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ... 720-115 730-115 750-115 750-125 75-115
	3 603 ... CA2 4 ... CA2 4 ... CA2 4 ... CA2 4 ...
O[nível de ruído avaliado como A do aparenho é típica-mente	dB(A)	93	93	93	92	93
Nível de pressão acústica	dB(A)	104	104	104	103	104
Nivel de potência acústica	dB	3	3	3	3	3
Incerteza K
Usar proteção auricular!
Totais valeores de vibrações ah(soma dos vetores de trés direções) e incerteza K ave-riguada conforme EN 60745-2-3:
Lixar superficies (desbastar):
ah	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
ah	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5

Os values de emissão de ru-ido determinados de acordo com EN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3 603...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
O nível de ruido avaliado como A do aparelho é típica-mente
Nível de pressão acústica	dB(A)	92	93	92	93	92	92
Nível de potência acústica	dB(A)	103	104	103	104	103	103
Incerteza K	dB	3	3	3	3	3	3
Uar proteção auricular!
Totais价值观es de vibrações ah (somas dos vetores de três direções) e incerteza K ave-riguada conforme EN 60745-2-3:
Lixar superficies (desbastar):
ah	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Lixar com folha de lixa:
ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele mesmo é apropriado para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimativa exata da carga de vibrações, também devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o período completo do trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Dados Técnicos

Rebarbadora	PWS ...	680-115	700	7-115	700-115	7000	700-125
N.° do produit	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Potência nominalconsumida	W 701 701 701 701 701 701
Número de roaçõesnominal rpm 11000 11000 11000 11000 11000 11000
máx. diâmetro do discoabrasivo	mm 115 115 115 115 115 125
Rosca do veio de reticência	M 14 M 14 M 14 M 14 M 14
máx. comprimento darosca do veio de reticência	mm 21 21 21 21 21 21
Proteção contra rearranque involuntário	●	●	●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014- com punho adácionalcom amortecimentode vibrações	kg	1,7	1,7	1,7	1,7	1,7	1,7
- com punho adácionalpadronizado	kg	1,7	1,7	1,7	1,7	1,7	1,7
Classe de proteção	#/II	#/II	#/II	#/II	#/II	#/II	#/II
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos especialicosdos paises.

Rebarbadora	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
N.° do produit	3 603 ...	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..	CA2 4..
Potência nominalconsumida	W 720 730 750 750 750 750
Número de roaçõesnominal	rpm 12000 12000 12000 12000 12000
máx. diâmetro do discoabrasivo	mm 115 115 115 125 115 125
Rosca do veio de retificação	M 14	M 14	M 14	M 14	M 14	M 14	M 14
máx. comprimento darosca do veio de retificação	mm 21 21 21 21 21 21
Proteção contra rearranque involuntário	●	●	●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014
- com punho adicionalcom amortecimentode vibrações	kg 1,8	1,8	1,8	1,8	1,8	1,8	1,8
- com punho adicionalpadronizado	kg 1,8	1,8	1,8	1,8	1,8	1,8	1,8
Classe de proteção	#/II	#/II	#/II	#/II	#/II	#/II	#/II
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos especialicosdos paises.

56 | Português

Rebarbadora	PWS ...	780-125	7800	850-115	850-125	8000
N.° do produit	3603...CA2 7..CA2 7..CA2 7..CA2 7..
Potência nominalconsumida W	7	8	0	780 850 850 800
Número de roaçõesnominal	rpm	12000 12000 12000 12000 12000
máx. diâmetro do discoabrasivo	mm	125 125 115 125 125
Rosca doveis de retificação M 14 M 14 M 14 M 14 M 14
máx. comprimento darosca doveis de retificação	mm	21	21	21	21	21
Proteção contra rearranque involuntário		●	●	●	●	●
Peso conforme EPTA-Procedure 01:2014- com punho adicionalcom amortecimentode vibrações	kg	1,8	1,8	1,8	1,8	1,8
- com punho adicionalpadronizado	kg	1,8	1,8	1,8	1,8	1,8
Classe de proteção		II/II	II/II	II/II	II/II	II/II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos de cada país.

Montagem

Montar os dispositivos de proteção

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na capa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda. Os endereços encontram-se na secção "Serviço pós-venda e consultoria de aplicação".

Capa de proteção para lixar

Colocar a capa de proteção 6 sobre a fixação da ferramenta elétrica, até os ressaltos de codificação da capa de cobertura coincidirem com a fixação. Premir e registrar ao mesmo tempo a alavanca de desbloqueio 1. Premir a capa de proteção 6 sobre a gola do veio, até o colar da capa de proteção estar assentado no flange da ferramenta elétrica e girar a capa de proteção até que engate perceptivelmente. Adaptar a posição da capa de proteção 6 às exigências do processo.

vamento 1 para cima e girar a capa de proteção 6 para a posição desejada.

• Sempre ajustar a capa de proteção 6, de modo que todos os 3 ressaltos vermelhos da alavanca de destravamento 1 engatem nos respetivos entalhes da capa de proteção 6.
• Ajustar a capa de proteção 6 de modo a evitar que voem faíscas na direção do operador.
• Só deverá ser possível girar a capa de proteção 6, acionando também a alavanca de destravamento 1! Caso contrário, não deverá de modo algum continuar a utilizar a ferramenta elétrica, mas enviá-la ao serviço pós-venda.

Nota: Os ressaltos de codificação na capa de proteção 6 garantem que só possa ser montada uma capa de proteção apropriada para a ferramenta elétrica.

Capa de proteção para cortar

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar 10. Ao cortar pedras deve ser sempre assegurada uma aspiração de pó suficiente.

A capa de proteção para lixar é montada como a capa de proteção para lixar 6.

Capa de aspiração com carril de guia

A capa de aspiração com carril de guia 17 é montada como a capa de proteção para lixar 6.

Punho adicional

Utilizar a sua ferramenta elétrica com o punho adicional 4.

Aparafusar o punho adicional 4 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.

Proteção para as pessoas

Ao trabalhar com o prato abrasivo de borracha 13 ou com a escova tipo taça/escova plana/disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 12.

Fixar a proteção para as mãos 12 com o punho adicional 4.

Montar ferramentas abrasivas

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
• Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de retificação 5 e todas as peças a serem montadas.

Premir a tecla de bloqueio do veio 2 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de retificação.

Só acione a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâmetro do furo deve ser do tamanho certo para o flange de admissão. Não utilize adaptadores nem redutores.

Ao utilizar discos de corte diamantados, deve assegurar-se de que a seta do sentido de rotação sobre o disco de corte diamantado coincida com o sentido de rotação da ferramenta elétrica (veja seta do sentido de rotação sobre o cabeçote de engrenagens).

A sequência de montagem está apresentada na página de esquemas.

Para fixar o disco abrasivo/de corte, deverá atarraxar a porca de aperto 9 e apertá-la com a chave de dois furos.

• Após montar a ferramenta abrasiva, deve controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com outras peças.

Disco abrasivo em forma de leque

Para trabalhar com o disco abrasivo em forma de leque, deverá sempre montar a proteção para as mãos 12.

Para trabalhar com o prato abrasivo de borracha 13, deverá sempre montar a proteção para as mãos 12.

A sequência de montagem está apresentada na página de esquemas.

Atarraxar a porca redonda 15 e apertá-la com a chave de dois furos.

Para trabalhar com o disco abrasivo em forma de tacho ou com a escova plana, deverá sempre usar a proteção para as mãos 12.

A sequência de montagem está apresentada na página de esquemas.

Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de retificação, até que fiquem firmemente encostadas no flange do veio de retificação no fim da rosca do veio de retificação. Apertar a escova tipo tacho/escova plana com a chave de forqueta.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min⁻¹] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.

max. [mm] [mm] D bd [min]

[mm]

[mm]

[mm]

b	115	6	22,2	11000	80
	125	6	22,2	11000	80
D	115	-	-	11000	80
	125	-	-	11000	80

Girar o cabeçote de engrenagens

Só em ferramentas elétricas com número de fabricação 3603 CA2 0..

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

O cabeçote de engrenagens pode ser girado em 180°. Desta forma, o interruptor de ligar-desligar pode ser colocado numa posição de manuseio mais favorável para tarefas especiais, como por exemplo no caso de canhotos.

• Remover o parafuso do dispositivo de segurança 20 da alavanca de destravamento 1 (veja figura A).
• Desatarraxar totalmente os 4 parafusos (veja figura B). Deslocar o cabeçote de engrenagens cuidadosamente, e sem retirar da carcaça, para a nova posição. Reapertar os 4 parafusos.
• Aparafusar novamente o dispositivo de segurança 20 da alavanca de destravamento 1 na cabeça da engrenagem (veja figura C).

Observe as instruções no capítulo “Montar os dispositivos de proteção”. Só deverá ser possível girar a capa de proteção, quando a alavanca de destravamento 1 estiver acionada.

Aspiração de pó/de aparas

• Pós de materiais, como por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do usuário ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo, de carvalho e faia, são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha asbesto deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretivas para os materiais a serem tratados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Os pós podem entrar facilmente em ignição.

Funcionamento

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.

Se a ferramenta elétrica for alimentada através de geradores de corrente móveis (geradores), que não possuem suficientes reservas de potência nem uma apropriada regulação de tensão (com reforço de corrente de arranque), poderão ocorrer redução de potência ou comportamentos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente aplicado, especialmente quando a tensão e a frequência da rede elétrica.

Ligar e desligar

Para a colocação em funcionamento da ferramenta elétrica, empurrar o interruptor de ligar-desligar 3 para a frente.

Para fixar o interruptor de ligar-desligar 3, deve premir o lado da frente do interruptor de ligar-desligar 3, até este engatar.

Para desligar a ferramenta elétrica, deverá soltar o interruptor de ligar-desligar 3, ou se estiver travado, premir por instantes o interruptor de ligar-desligar 3 no lado de TRS e soltá-lo novamente.

Para poupar energia, só deverá ligar a ferramenta elétrica quando ela for utilizada.

► Controlar a ferramenta abrasiva antes de utilizá-la. A ferramenta abrasiva deve estar montada de forma correta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo 1 minuto. Não utilizar ferramentas abrasivas danificadas, descentradas ou a vibrar. Ferramentas abrasivas danificadas podem estoirar e causar lesões.

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento, deverá colocar o interruptor de ligar-desligar 3 na posição desligada e ligar novamente a ferramenta elétrica.

Indicações de trabalho

Cuidado ao cortar em paredes portantes, veja a secção "Notas sobre a estática". Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada no seu próprio peso. - Não carregue demasiadamente a ferramenta elétrica, de modo que chegue a parar. - Após um trabalho com carga elevada, deixe permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que a ferramenta de trabalho possa arrefecer. - Não tocar em rebolos e discos de corte antes de esfriarem. Os discos se tornam bem quentes durante o trabalho. - Não utilizar a ferramenta elétrica com um suporte para rebarbadoras.

Desbastar

Jamais utilizar os discos de corte para desbastar.

Com um ângulo de 30° a 40° poderá obter os melhores resultados de trabalho ao desbastar. Movimentar a ferramenta elétrica com pressão uniforme, para lá e para cá. Desta forma a peça a ser trabalhada não se torna demasiadamente quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (acessório) é possível processar superfícies e perfis abaulados.

Discos abrasivos em forma de leque têm uma vida útil bem mais longa, produzem um reduzido nível de ruído e temperaturas ao lixar mais baixas do que discos abrasivos tradicionais.

Cortar metal

Ao cortar com rebolos ligados deve ser sempre utilizada uma capa de proteção para cortar.

Trabalhar com os discos abrasivos com avanço moderado, adequado para o material a ser trabalhado. Não exercer pressão sobre o disco de corte, nem emperrar ou oscilar.

Não travar discos de corte que estejam a girar por inércia, exercendo pressão lateral.

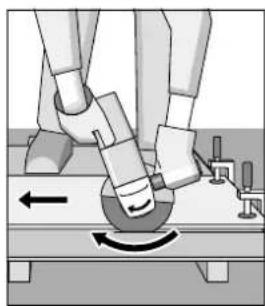

A ferramenta elétrica deve sempre ser conduzida no sentido contrário da rotação. Caso contrário, há perigo de que seja impelida descontroladamente do corte.

Para cortar perfis e tubos quadrados, deve-se começar pela menor seção transversal.

Cortar pedras

Ao cortar pedras, deve ser sempre assegurada uma aspiração de pó suficiente. Usar uma máscara de proteção contra pó. A ferramenta elétrica só deve ser utilizada para cortar a seco/lixar a seco.

Ligar a ferramenta elétrica e colocá-la com a parte dianteira do carril de guia sobre a peça a ser trabalhada. Empurrar a ferramenta elétrica com avanço moderado, adequado ao material a ser trabalhado.

Para cortar materiais especialmente duros, como p. ex. betão com alto teor de sílex, é possível que o disco de corte diamantado seja sobreaquecido e danificado. Uma coroa de faúlhas em volta do disco de corte diamantado é um indício nítido. Neste caso, deverá interromper o processo de corte e deixar o disco de corte diamantado girar em vazio, com máximo número de rotações, durante alguns instantes, para se arrefecer. Um avanço de trabalho nitidamente reduzido e uma coroa de faúlhas em volta do disco são indícios nítidos de um disco de corte diamantado embotado. Estes podem ser reafiados através de curtos cortes em material abrasivo, p. ex. arenito calcário.

Cortes em paredes portantes obedecem à norma DIN 1053 parte 1 ou disposições específicas dos países.

É imprescindível respeitar estes regulamentos. Antes de iniciar o trabalho, deverá consultar o engenheiro de estabilidade, arquiteto ou supervisor da obra responsáveis.

Manutenção e Serviço

Manutenção e limpeza

• Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Em condições de trabalho extremas, deverá, se possível, usar sempre um equipamento de aspiração. Soprar frequentemente as aberturas de ventilação e interconectar um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais, é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário substituir o cabo de conexão, isto deve ser realizado pela Bosch ou por uma boa oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch, para evitar riscos de segurança.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

60|Italiano

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico!

Apenas países da União Europeia:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Ideal Eletronik Bobinaj

Yeni San. Sit. Cami arkasi No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Cargisi

No:48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Orsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik
