PWS 85012 - Slipemaskin BOSCH - Gratis bruksanvisning og manual

Produkttype	Vinkelsliper / Slipemaskin
Merke	Bosch
Modell	PWS 850-115
Nominell opptatt effekt	850 W
Nominell rotasjonshastighet	12000 o/min
Maks slipeskive diameter	115 mm
Spindelgjenge	M14
Maks spindelgjengelengde	21 mm
Vekt (iht. EPTA 01:2014)	1,8 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Beskyttelse mot utilsiktet start	Ja
Lydtrykknivå	93 dB(A)
Lydeffektnivå	104 dB(A)
Vibrasjoner (overflatesliping)	10,0 m/s² (K=1,5 m/s²)
Vibrasjoner (sliping med papir)	5,0 m/s² (K=1,5 m/s²)
Strømforsyning	230 V ~, 50/60 Hz
Hovedfunksjoner	Sliping, kapping, polering, metallbørsting (med egnede tilbehør)
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene regelmessig med trykkluft; koble fra før vedlikehold
Sikkerhet	Justerbart beskyttelsesdeksel, spindellås, ekstra håndtak, beskyttelse mot utilsiktet start
Reservedeler og reparerbarhet	Bosch kundeservice og autoriserte reparatører; eksplosjonstegninger på bosch-pt.com

Ofte stilte spørsmål - PWS 85012 BOSCH

Hvilket tilbehør er kompatibelt med slipemaskinen Bosch PWS 850-115?

Verktøyet aksepterer slipeskiver, kappeskiver, gummislipetaller, skål- og rundbørster, forutsatt at de overholder maks diameter på 115 mm, M14-gjenge og maks hastighet på 12000 o/min. Bruk alltid riktig beskyttelsesdeksel.

Hvordan bytter jeg slipeskiven?

Koble fra verktøyet. Trykk på spindellåsen (2) for å låse akselen. Løsne festemutteren (9) med pinne-nøkkelen. Bytt skiven, og stram deretter mutteren godt. Aktiver spindellåsen kun når spindelen står stille.

Hva er effekten til denne vinkelsliperen?

Nominell opptatt effekt er 850 W med en tomgangshastighet på 12000 o/min. Dette muliggjør effektiv sliping og kapping i metall og stein.

Kan jeg bruke denne maskinen til sliping?

Ja, med et gummislipetaller (13) og egnet slip papir. Monter alltid håndbeskytteren (12) for sliping. Ikke overskrid anbefalt tallerkendiameter.

Hvordan justerer jeg beskyttelsesdekselet?

Skyv utløserspaken (1) oppover og drei beskyttelsesdekselet (6) til ønsket posisjon. Slipp spaken for å låse. Dekselet må vinkles slik at det beskytter brukeren mot gnistregn.

Hva gjør jeg hvis maskinen starter utilsiktet etter strømbrudd?

Beskyttelsen mot utilsiktet start forhindrer automatisk omstart. For å starte på nytt, sett På/Av-bryteren (3) i av-posisjon, og slå den deretter på som normalt.

Hva er beskyttelsesklassen til dette verktøyet?

Sliperen er beskyttelsesklasse II (dobbel isolasjon). Den krever ikke jording. Bruk kun skjøteledninger egnet for utendørs bruk om nødvendig.

Hvordan rengjør og vedlikeholder jeg sliperen?

Før ethvert inngrep, koble fra verktøyet. Rengjør ventilasjonsåpningene med trykkluft for å unngå opphopning av metallstøv. Etter intensiv bruk anbefales en egnet støvsuger.

Hvor finner jeg reservedeler?

Reservedeler og eksplosjonstegninger er tilgjengelige på nettsiden www.bosch-pt.com. Du kan også kontakte Bosch kundeservice på 0811360122 (Frankrike) eller via adressene nevnt i bruksanvisningen.

Hva er lyd- og vibrasjonsnivåene?

Lydtrykknivået er 93 dB(A) og lydeffektnivået er 104 dB(A). Bruk hørselvern. Vibrasjoner ved sliping er 10,0 m/s² og ved polering 5,0 m/s² (usikkerhet K=1,5 m/s²).

BRUKSANVISNING PWS 85012 BOSCH

Tilbakeslag og tilsvarende advarsler

Beskyttelseskappe til sliping

Plasser beskyttelseskappen 6 på holderen på elektroverktøyet, slik at låsene på beskyttelseskappen stemmer overens med holderen. Trykk på sikkerhetsarmen 1 og hold den nede.

Tilpass beskyttelseskappens posisjon 6 i forhold til arbeidets krav.

Brukes diamantskjæreskiver, må man være oppmerksom på at dreieretningspilen på diamantskjæreskiven og elektroverktøyets dreieretning stemmer overens (se dreieretningspil på gearhode).

For å feste start-stopp-kontakten 3 trykkes start-stopp-kontakten 3 ned foran, til den faller i hakk.

Elektroverktøyet slukkes ved å slippe start-stopp-kontakten 3, eller hvis den er fastlåst, trykkes start-stopp-kontakten 3 kort bakpå, før den slippes.

For å spare på energien bør du kun tenne på elektroverktøyet når du bruker det.

Statiske forskrifter

Slisser i bærende vegger skal overholde bestemmelsene i standarden DIN 1053 del 1 eller spesielle krav, som gjelder i det enkelte land.

Vedlikehold og service

Vedlikehold og rengjøring

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene

Varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket *elektroverktøy* gjelder for strømførende elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.

Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. Unngå kroppskontakt med jordede overflater som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler det til strømmen i innkoblet tilstand, kan dette føre til ulykker. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med dette eller som ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for vinkelsliper

Felles advarsler om sliping, sandpapirsliping, arbeid med stålborster og kapping

Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet for, kan dette forårsake farer og skader. Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer dette ingen sikker bruk. Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig. Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens, må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke kan festes nøyaktig på elektroverktøyet, roterer uregelmessig, vibrerer svært sterkt og kan føre til at du mister kontrollen. Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålborster har løse eller brukne tråder. Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet, eller bruk et uskadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved denne bruken. Hvis du er utsatt for sterk støy over lengre tid, kan du miste hørselen. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukte deler til verktøyet eller brukte innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet. Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maskinens metalldeler under spenning og føre til elektriske støt.

Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet, kan strømledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsatsverktøyet.

Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. La aldri elektroverktøyet være innkoblet mens du bærer det. Klærne dine kan komme i kontakt med det roterende innsatsverktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet, og innsatsverktøyet kan da bore seg inn i kroppen din. Rengjør ventilasjonsåpningene på elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk fare. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.

Tilbakeslag og tilsvarende advarsler

Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkert. Dette kan gjelde slipeskiven, slippetallerkenen, stålbørsten osv. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet. Hvis f.eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringstedet. Slik kan slipeskiver også brekke. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtak - hvis dette finnes - for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og reaksjonsmomenter med egnede tiltak. Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet. Vær spesielt forsiktig ved hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøyet avpelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kanter eller avpelles. Dette forårsaker kontrolltap eller tilbakeslag. Bruk ikke kjedeblad eller tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet.

Spesielle advarsler om sliping og kapping

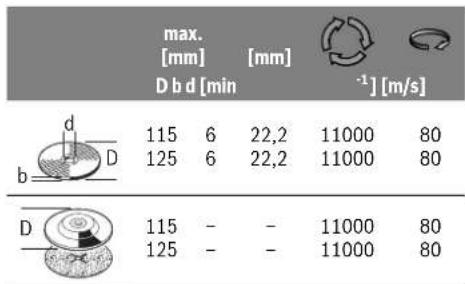

Bruk kun slipeskiver som er godkjent for dette elektroverktøyet og et vernedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. Slipeskiver med forsiret senter må monteres slik at slipeflaten ikke rager ut over planet til vernedekslets kant. En usakkyndig montert slipeskive som rager ut over vernedekslets kant, kan ikke skjermes tilstrekkelig. Vernedekslet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås størst mulig sikkerhet med at den minste delen av slipeskiven peker åpent mot brukeren. Vernedekslet beskytter betjeningspersonen mot bruddstykker, tilfeldig kontakt med slipeskiven og gnister som kan antenne klær. Slipeskiver må kun brukes til anbefalt type bruk. F.eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Innvirkning av krefter fra siden kan føre til at slipeskivene brekker. Bruk alltid uskadde spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer faren for at slipeskiven brekker. Flenser for kappeskiver kan være annerledes enn flenser for andre slipeskiver. Ikke bruk slitte slipeskiver fra større elektroverktøy. Slipeskiver for større elektroverktøy er ikke beregnet til de høyere turtallene på mindre elektroverktøy og kan brekke.

Ytterligere spesielle advarsler for kappesliping

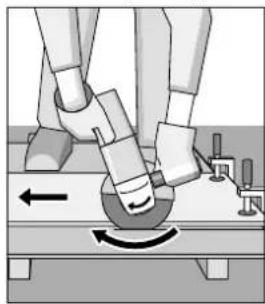

Unngå blokkering av kappeskiven eller for sterkt press. Ikke utfør dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstykket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kappeskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen. Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå maksimalt turtall før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. Støtt plater eller store arbeidsstykker for å redusere risikoen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten. Vær spesielt forsiktig ved «innstikkssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende

kappeskiven kan treffe på gass- eller vannledninger, elektriske ledninger eller gjenstander som kan forårsake tilbakeslag.

Spesielle advarsler om sandpapirsliping

• Ikke bruk overdimensjonerte slipeskiver; følg produsentens informasjon om slipepapirstørrelsen. Slipeskiver som stikker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer, revner eller at det oppstår tilbakeslag.

Spesielle advarsler for arbeid med stålborster

Husk at stålborsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt trykk. Ståldeler som slynges bort kan lett trenge gjennom tynt tøy og/eller hud. Hvis det anbefales å bruke et vernedeksel, må du forhindre at vernedekselet og stålborsten kan berøre hverandre. Tallerken- og koppborster kan få større diameter med trykk og sentrifugalkrefter.

Ekstra advarsler

▶ Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spor hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. Løs på/av-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f.eks. ved strømbrudd eller hvis støpselet trekkes ut. Ikke ta på slip- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er beregnet til kapping, grovsliping og børsting av metall og stein uten bruk av vann.

Til kapping med bakelitt-bundede slipemidler må det brukes et spesielt vernedeksel til kappingen.

Ved kapping i stein må det sørges for en tilstrekkelig støvavsuging.

Med godkjente slipeverktøy kan elektroverktøyet brukes til sandpapirsliping.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Låsespak for vernedeksel 2 Spindel-låsetast 3 På-/av-bryter 4 Ekstrahåndtak (isolert grepflate) 5 Slipespindel 6 Vernedeksel til sliping 7 Festeflens 8 Slipeskive 9 Spennmutter 10 Vernedeksel til kapping*

11 Kappeskive 12 Håndbeskyttelse 13 Gummislipetallerken 14 Slipeskive 15 Rundmutter 16 Koppbørste 17 Avsugdeksel til kapping med føringsstøtte 18 Diamant-kappeskive* 19 Håndtak (isolert grepflate) 20 Sikring (kun 3603 CA2 0...) 21 Dreieretningspil på huset

Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon

Støyutslippsverdier mål'ti hønhold til EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Det typiske A-bedømte støy-nivået for maskinen er
Lydtrykknivå	dB(A)	91	91	91	91	91	91
Lydeffektnivå	dB(A)	102	102	102	102	102	102
Usikkerhet K	dB	3	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier \( a_h \)(vektorsum fra træ retninger)og usikkerhet K beregnet fj.EN 60745-2-3:
Overflateslipping(skrubbing):
\( a_h \)	\( m/s^2 \)	8,0	8,0	8,0	8,0	8,0	8,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Sliping med spliceblad:
\( a_h \)	\( m/s^2 \)	5,5	5,5	5,5	5,5	5,5	5,5
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Støyutslipsverdier mål tihenhold til EN 60745-2-3.	PWS ... 720-115 730-115 750-115 750-125 75-115
	3 603 ... CA2 4 ... CA2 4 ... CA2 4 ... CA2 4 ...
Det typiske A-bedamte støynäet for maskinen erLyddrykknivå	dB(A)	93	93	93	92	93
Lydeffektnivå	dB(A)	104	104	104	103	104
Usikkerhet K	dB	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier \( a_h \)(vektorsum fra treretninger)og usikkerhet K beregnet jf.EN 60745-2-3:
Overflatesliping(skrubbing):
\( a_h \)	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Sliping med spliceblad:
\( a_h \)	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5

Norsk | 105

Støyutslippsverdier mål'ti henghold til EN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3 603...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Det typiske A-bedømte støy-nivået for maskinen er
Lydtrykknivå	dB(A)	92	93	92	93	92	92
Lydeffektnivå	dB(A)	103	104	103	104	103	103
Usikkerhet K	dB	3	3	3	3	3	3
Bruk hørselvern!
Totale svingningsverdier ah(vektorsum fra trre retninger)og usikkerhet K beregnet fj.EN 60745-2-3:Overflatesliping(skrubbing):
ah	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Sliping med slepeblad:
ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Tekniske data

Vinkelsliper	PWS ...	680-115	700	7-115	700-115	7000	700-125
Produktnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Opptatt effekt	W 701 701 701 701 701
Nominelturtall	\( min^{-1} \)	11000	11000	11000	11000	11000	11000
Max.slipskivediameter	mm 115 115 115 115 125
Slipspindelgänger		M 14	M 14	M 14	M 14	M 14	M 14
Max. gengelengde pa slipspindelen	mm	21	21	21	21	21	21
Beskyttele mot ny inn-koling		●	●	●	●	●	●
Vekt tilsvarende EPTA-Procedure 01:2014 - med vibrasjonsdemende ekstrahändtak	kg	1,7	1,7	1,7	1,7	1,7	1,7
-med standard ekstra-händtak	kg	1,7	1,7	1,7	1,7	1,7	1,7
Beskyttesesklasse		\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)	\( \square/\square \)
Informasjonene gelder for nominell penning [U] på 230 V. Ved avvikende penning og på visse nasjonale modeller kan disse informasjonene variere ne.

106|Norsk

Vinkelsliper	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Produktnummer	3603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Opptatt effekt	W 720 730 750 750 750 750
Nominent turtall	min-1	12000 12000 12000 12000 12000 12000
Max. slipskivdiameter	mm 115 115 115 125 115 125
Slipspindelgjenger	M 14 M 14 M 14 M 14 M 14 M 14
Max. gengelengde på slipspindelen	mm	21	21	21	21	21	21
Beskyttele mot ny inn-koling	●	●	●	●	●	●	●
Vekt tilsvarende EPTA-Procedure 01:2014
- med vibrasjonsdem-pende ekstrahandtak	kg	1,8	1,8	1,8	1,8	1,8	1,8
- med standard ekstrahandtak	kg	1,8	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse	□/II	□/II	□/II	□/II	□/II	□/II	□/II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Vinkelsliper	PWS ...	780-125	7800	850-115	850-125	8000
Produktnummer	3603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Opptatt effekt	W	780	780	850	850	800
Nominelt turtall	min-1	12000	12000	12000	12000	12000
Max. slipeskoved diameter	mm	125	125	115	125	125
Slipspindelgjenger		M 14	M 14	M 14	M 14	M 14
Max. gengelengde påslipsespindelen	mm	21	21	21	21	21
Beskyttele mot ny inn-koling		●	●	●	●	●
Vekt tilsvarende EPTA-Procedure 01:2014
- med vibrasjonsdem-pende ekstrahändtak	kg	1,8	1,8	1,8	1,8	1,8
- med standard ekstra-händtak	kg	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		□/II	□/II	□/II	□/II	□/II

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Montering

Montering av beskyttelsesinnretninger

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten.

Merk: Etter brudd på slipeskiven i løpet av driften eller skader på festeinnretningene på vernedekselet/på elektroverktøyet, må elektroverktøyet straks sendes inn til kundeservice. Adresser, se avsnittet «Kundeservice og rådgivning ved bruk».

Vernedeksel til sliping

Legg vernedekselet 6 på festet på elektroverktøyet til kodeknastene til vernedekselet stemmer overens med festet. Trykk og hold samtidig fast låsespaken 1. Trykk vernedekselet 6 inn på spindelhalsen til kanten på vernedekselet ligger mot flensen til elektroverktøyet, og drei vernedekselet til det hørbart går i lås. Tilpass vernedekselets 6 stilling til arbeidssituasjonens krav. Trykk da låsespaken 1 oppover og drei vernedekselet 6 til ønsket posisjon.

Innstill vernedekselet 6 alltid slik at alle 3 knastene på låsespaken 1 griper inn i de passende utsparingene på vernedekselet 6. Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren. Vernedekselet 6 må kunne dreies når låsespaken 1 trykkes! Ellers må elektroverktøyet ikke brukes videre og må leveres inn til kundeservice.

Merk: Kodeknastene på vernedekselet 6 sørger for at det kun kan monteres et passende vernedeksel på elektroverktøyet.

Vernedeksel til kapping

Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10. Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging.

Vernedekselet til kapping 10 monteres på samme måte som vernedekselet til sliping 6.

Avsugdeksel til kapping med føringssleide

Avsugdekselet til kapping med føringssleide 17 monteres på samme måte som vernedekselet til sliping 6.

Ekstrahåndtak

Bruk elektroverktøyet kun med ekstrahåndtaket 4.

Skru ekstrahåndtaket 4 inn på høyre eller venstre side av girhodet, avhengig av typen bruk.

Håndbeskyttelse

Til arbeid med gummislipetallerkenen 13 eller koppbørsten/skivebørsten/lamellskiven må du alltid montere håndbeskyttelsen 12.

Montering av slipeverktøy

Før arbeid på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet.

Rengjør slipspindelen 5 og alle delene som skal monteres.

Til festing og løsning av slipeverktøy må spindellåsetasten 2 låses rundt slipspindelen. Trykk på spindellåsetasten kun når slipespindelen står stille. Elektroverktøyet kan ellers ta skade.

Slipe-/kappeskive

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter må passe til festeflensen. Ikke bruk adaptere eller reduksjonsstykker.

Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspilen på girhodet) stemmer overens.

Rekkefølgen til monteringen er angitt på bildesiden.

Til festing av slipe-/kappeskiven skrur du på spennmutteren 9 og spenner denne med fastnøkkelen.

Etter montering av slipeverktøyet og før innkobling må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernehuset eller andre deler.

Lamellskive

Monter alltid håndbeskyttelsen 12 til arbeid med lamellskiven.

Gummi-slipetallerken

Rekkefølgen til monteringen er angitt på bildesiden.

Skru rundmutteren 15 på og spenn den med hakenøkkelen.

Koppbørste/skivebørste

Monter alltid håndbeskyttelsen 12 til arbeid med koppbørsten eller skivebørsten.

Godkjente slipeverktøy

Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.

Det godkjente turtallet [min^-1] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst tilsvare informasjonene i nedenstående tabell.

Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.

Inndreining av girhodet

Kun ved elektroverktøy med saksnummeret 3603 CA2 0..

For alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Du kan dreie girhodet med 180°. På-/av-bryteren kan for spesielle arbeider derved fås i en gunstigere håndteringsposisjon, f. eks. for venstrehendte.

Fjern skruen på sikringen 20 på løsnespaken 1 (se bilde A). Skru de 4 skruene helt ut (se bilde B). Sving girhodet forsiktig uten at det av fra huset i den nye posisjonen. Trekk de 4 skruene fast igjen. Skru sikringen 20 på løsnespaken 1 fast igjen på girhodet (se bilde C).

Vær oppmerksom på anvisningene i kapittelet «Montering av beskyttelsessinnretninger». Vernetekselet må kun la seg dreie når løsnespaken 1 betjenes.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller som befinner seg i nærheten.

Visse typer støv som eik- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsemidler). Asbestholdig materiale kan kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet. Sørg for god ventilasjon av arbeidsplassen. Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Unngå støv på arbeidsplassen. Støv kan lett antennes.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Ved bruk av elektroverktøyet på mobile strømgeneratorer, som ikke har tilstrekkelige effektreserver eller egnet spenningsregulering (med startstrømforsterkning), kan det oppstå effekttap eller utypiske reaksjoner ved innkobling. Sjekk om strømgeneratoren er egnet, spesielt når det gjelder strømspenning og -frekvens.

Inn-/utkobling

Til igangsetting av elektroverktøyet må du skyve på-/av-bryteren 3 fremover.

Til låsing av på-/av-bryteren 3 skyver du på-/av-bryteren 3 ned foran til den går i lås.

Beskyttelsen mot ny innkobling forhindrer en ukontrollert start av elektroverktøyet etter at strømmen var borte. Til ny igangsetting setter du på-/av-bryteren 3 i utkoblet posisjon og slår elektroverktøyet på igjen.

Arbeidshenvisninger

Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. Ikke belast elektroverktøyet så sterkt at det stanser. La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det. Ikke ta på slipe- og kappeskivene før de er avkjølt. Skivene blir svært varme i løpet av arbeidet. Ikke bruk elektroverktøyet med et kappestativ.

Grovsliping

Bruk aldri kappeskiver til grovsliping.

Med en vinkel på 30° til 40° oppnår du det beste arbeidsresultatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller.

Norsk | 109

Lamellslipeskive

Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler.

Lamellslipeskiver har en vesentlig lengre levetid, lavere støynivå og lavere slipetemperaturer enn vanlige slipeskiver.

Kapping av metall

Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 10.

Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke utøve trykk på kappeskiven, kile den fast eller oscillere. Ikke brems utløpende kappeskiver med trykk mot siden.

Elektroverktøyet må alltid føres med motgående bevegelser. Det er ellers fare for at det trykkes ukontrollert ut av snittet.

Ved kapping av profiler og firkantrør bør du starte på det minste tverrsnittet.

Kapping av stein

Ved kapping i stein må du sørge for tilstrekkelig støvavsuging. Bruk støvmaske. Elektroverktøyet må kun brukes til tørrskjæring/tørrsliping.

Bruk helst en diamantkappeskive til kapping av stein. Ved bruk av støvdekselet til kapping med føringssleide 17 må støvsugeren være godkjent for avsuging av steinstøv. Bosch har egnede støvsugere.

Slå på elektroverktøyet og sett det med fremre del av føringssleiden på arbeidsstykket. Skyv elektroverktøyet fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides.

Informasjon om statikk

Slisser i bærende vegger må tilfredsstille standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene skal absolutt overholdes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse.

Service og vedlikehold

Vedlikehold og rengjøring

Før arbeid på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår må du om mulig alltid bruke et avsugingsanlegg. I slike tilfeller blåser du ventilasjonsspaltene ofte rene og kobler til en jordfeilbryter (PRCD). Ved bearbeiding av metall kan det sette seg ledende støv inni elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan bli svekket.

Tilbehøret må lagres og behandles med omhu.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også: www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på typeskiltet.

Norsk

Robert Bosch AS Postboks 350 1402 Ski Tel.: [phone] Faks: 64878955

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

I henhold til det europeiske direktivet 2012/19/EU om avfall fra elektriske og elektroniske apparater og tilpasningen til nasjonale lover, må elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdt.

110|Suomi

Suomi

Turvallisuusohjeita
