Produkttyp	Vinkelslip / Slipmaskin
Märke	Bosch
Modell	PWS 850-115
Nominell upptagen effekt	850 W
Nominellt varvtal	12000 varv/min
Max slipskivediameter	115 mm
Spindelgänga	M14
Max längd på spindelgänga	21 mm
Vikt (enligt EPTA 01:2014)	1,8 kg
Skyddsklass	II (dubbel isolering)
Skydd mot oavsiktlig start	Ja
Ljudtrycksnivå	93 dB(A)
Ljudintensitetsnivå	104 dB(A)
Vibrationer (ytbearbetning)	10,0 m/s² (K=1,5 m/s²)
Vibrationer (slipning med papper)	5,0 m/s² (K=1,5 m/s²)
Strömförsörjning	230 V ~, 50/60 Hz
Huvudfunktioner	Slipning, kapning, polering, stålborstning (med lämpliga tillbehör)
Underhåll och rengöring	Rengör regelbundet ventilationsöppningarna med tryckluft; koppla bort innan underhåll
Säkerhet	Justerbart skydd, spindellås, extra handtag, skydd mot oavsiktlig start
Reservdelar och reparerbarhet	Bosch-service och auktoriserade reparatörer; sprängskisser på bosch-pt.com

Vanliga frågor - PWS 85012 BOSCH

Vilka tillbehör är kompatibla med slipmaskinen Bosch PWS 850-115?

Verktyget accepterar slipskivor, kapskivor, gummislipbrickor, skålborstar och rondellborstar, förutsatt att de har max diameter 115 mm, gänga M14 och max varvtal 12000 varv/min. Använd alltid lämpligt skydd.

Hur byter man slipskivan?

Koppla bort verktyget. Tryck på spindellåset (2) för att låsa axeln. Lossa fästmuttern (9) med stiftnyckeln. Byt skivan och dra åt muttern ordentligt. Använd endast spindellåset när spindeln står stilla.

Vad är effekten på denna vinkelslip?

Den nominella upptagna effekten är 850 W för ett tomgångsvarvtal på 12000 varv/min. Detta möjliggör effektiv slipning och kapning av metall och sten.

Kan jag använda denna maskin för slipning?

Ja, med en gummislipbricka (13) och lämpligt slipapapper. Montera alltid handskyddet (12) vid sliparbeten. Överskrid inte rekommenderad diameter på slipbrickan.

Hur justerar man skyddet?

Tryck spärrspaken (1) uppåt och vrid skyddet (6) till önskat läge. Släpp spaken för att låsa. Skyddet ska riktas så att det skyddar användaren från gnistor.

Vad gör man vid oavsiktlig start efter strömavbrott?

Skyddet mot oavsiktlig start förhindrar automatisk omstart. För att återstarta, sätt strömbrytaren På/Av (3) i läge Av och starta sedan normalt.

Vilken skyddsklass har detta verktyg?

Vinkelslipen är av skyddsklass II (dubbel isolering). Den behöver inte jordas. Använd endast lämpliga förlängningssladdar utomhus om det behövs.

Hur rengör och underhåller man vinkelslipen?

Koppla bort verktyget före alla åtgärder. Rengör ventilationsöppningarna med tryckluft för att undvika ansamling av metallstoft. Efter intensiv användning rekommenderas lämplig dammsugare.

Var hittar man reservdelar?

Reservdelar och sprängskisser finns på webbplatsen www.bosch-pt.com. Du kan även kontakta Bosch service på 0811360122 (Frankrike) eller via adresserna i anvisningarna.

Vilka är ljud- och vibrationsnivåerna?

Ljudtrycksnivån är 93 dB(A) och ljudintensitetsnivån 104 dB(A). Använd hörselskydd. Vibrationerna vid slipning är 10,0 m/s² och vid papperslipning 5,0 m/s² (osäkerhet K=1,5 m/s²).

BRUKSANVISNING PWS 85012 BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING: Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nät drivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskydd minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller nyckel i en roterande komponent kan medföra kroppsskada.

Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▸ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. ▸ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktion påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Gemensamma säkerhetsanvisningar för slipning, sandpappersslipning, arbeten med stålborste, polering och kapslipning

▸ Detta elverktyg kan användas som slipmaskin med slipskiva, slippapper, stålborste och kapslipskiva. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående anvisningar ignoreras finns risk för elstöt, brand och/eller allvarliga personskador.

Detta elverktyg är inte lämpligt för polering. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och kroppsskador uppstå. Använd inte tillbehör som tillverkaren inte uttryckligen godkänt och rekommenderat för detta elverktyg. Även om tillbehör kan fästas på elverktyget finns det ingen garanti för en säker användning. Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas ut. Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och kontrolleras. Insatsverktyg med gänginsats måste passa exakt till slipspindelns gänga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget. Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitter- och sprickor, sliprondeller avseende sprickor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Om elverktyget eller insatsverktyget skulle falla ned, kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du och andra personer i närheten ska efter kontroll och montering av insatsverktyg ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna provkörning. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskydd, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet. Håll fast verktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.

Håll nätsladden på avstånd från roterande insatsverktyg. Om du förlorar kontrollen över elverktyget kan nätsladden kapas eller dras in varvid risk finns för att din hand eller arm dras mot det roterande insatsverktyget. Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring med underlaget varvid risk finns för att du förlorar kontrollen över verktyget. - Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp. Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Använd inte elverktyget i närheten av brännbara material. Risk finns för att gnistor antänder materialet. Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.

Varning för bakslag

Ett bakslag är en plötslig reaktion hos insatsverktyget när t.ex. slipskivan, sliprondellen, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället. Om t.ex. en slipskiva hakar upp sig eller blockerar i arbetsstycket kan slipskivans kant i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid inklämningsstället. Härvid kan slipskivor även brista. Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan. Håll stadigt i elverktyget samt kroppen och armarna i ett läge som är lämpligt för att motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och reaktionskrafterna. Håll alltid handen på betryggande avstånd från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand. Undvik att hålla kroppen inom det område elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt riktning till slipskivans rörelse vid inklämningsstället. Var särskilt försiktig vid bearbetning av hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att bakslag uppstår. Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta bakslag eller förlust av kontrollen över elverktyget.

Speciella varningar för slipning och kapslipning

Använd endast slipkroppar som godkänts för aktuellt elverktyg och de sprängskydd som är avsedda för dessa slipkroppar. Slipkroppar som inte är avsedda för aktuellt tryckluftverktyg kan inte på betryggande sätt skyddas och är därför farliga. Skålade slipskivor måste monteras så att skivans slipyta inte skjuter ut över sprängskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut över sprängskyddets plan kan inte smörjas i tillräcklig grad. Sprängskyddet måste monteras ordentligt på elverktyget och vara infäst så att högsta möjliga säkerhet uppnås, dvs den del av slipkroppen som är vänd mot användaren måste vara skyddad. Sprängskyddet ska skydda användaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antända kläderna.

Slipkroppar får användas endast för rekommenderade arbeten. T.ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor är avsedda för materialavverkning med skivans kant. Om tryck från sidan utövas mot slipkroppen kan den spricka. För varje slipskiva ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder slipskivan och reducerar sålunda risken för slipskivebrott. Flänsar för kapskivor och andra slipskivor kan ha olika utseende och form. Använd inte nedslitna slipskivor från större elverktyg. Slipskivor för större elverktyg är inte konstruerade för de mindre elverktygens högre varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar för kapslipning

Se till att kapskivan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om kapskivan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockeras som sedan kan resultera i bakslag eller slipkroppsbrott. Undvik området framför och bakom den roterande kapskivan. Om du för kapskivan i arbetsstycket bort från kroppen kan i händelse av ett bakslag elverktyget med roterande skiva slungas mot din kropp. Om kapskivan kommer i kläm eller arbetet avbryts, koppla från elverktyget och håll det lugnt tills skivan stannat fullständigt. Försök aldrig dra ut en roterande kapskiva ur skärspåret då detta kan leda till bakslag. Lokalisera och åtgärda orsaken för inklämning. Koppla inte åter på elverktyget om det sitter i arbetsstycket. Låt kapskivan uppnå fullt varvtal innan den försiktigt förs in i skärspåret för fortsatt kapning. I annat fall kan skivan haka upp sig, hoppa ur arbetsstycket eller orsaka bakslag. För att reducera risken för ett bakslag till följd av inklämd kapskiva ska skivor och andra stora arbetsstycken stödjas. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stödjas på båda sidorna både i närheten av skärspåret och vid kanten. Var speciellt försiktig vid "fickkapning" i dolda områden som t.ex. i en färdig vägg. Där risk finns att kapskivan kommer i kontakt med gas- eller vattenledningar, elledningar eller andra föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för sandpappersslipning

Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek. Slippapper som sticker ut över sliprondellen kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag.

Speciella säkerhetsanvisningar för arbeten med trådborstar

Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt tränga in genom kläder och/eller i huden. När sprängskydd används bör man se till att sprängskyddet och trådborsten inte berör varandra. Tallrikarnas och koppborstarnas diameter kan till följd av anliggningstryck och centrifugalkrafter öka.

Extra säkerhetsanvisningar

Bär skyddsglasögon.

Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. Lås upp strömställaren och ställ den i Från-läget om strömförsörjningen avbryts t. ex. vid strömavbrott eller när stickproppen frånkopplas. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller skruvstycke hålls säkrare än med handen.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillförsel.

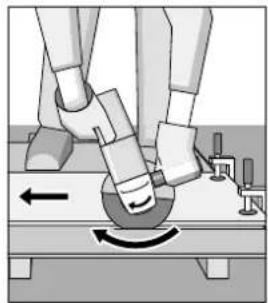

Vid kapning av metall med bundna slipmedel måste ett speciellt sprängskydd användas.

Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Med godkända slipverktyg kan elverktyget även användas för slipning med sandpapper.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av elverktyget på grafiksidan.

1 Upplåsningsspak för sprängskydd 2 Spindellåsknapp 3 Strömställare Till/Från 4 Stödhandtag (isolerad greppyta) 5 Slipspindel 6 Sprängskydd för slipning 7 Stödfläns 8 Slipskiva 9 Spännmutter 10 Sprängskydd för kapning*

11 Kapskiva 12 Handskydd 13 Gummisliprondell 14 Slippapper 15 Rundmutter 16 Koppborste 17 Sugkåpa för kapning med styrslid 18 Diamantkapskiva 19 Handgrepp (isolerad greppyta) 20 Säkring (endast 3 603 CA2 0..) 21 Rotationsriktningspil på huset

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata

Bullernivāvärde formedlasenligt EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Verktygets A-vägda ljudnivār i typiska fallLjudtrycksnivā	dB(A)	91	91	91	91	91	91
Ljudeffektnivā	dB(A)	102	102	102	102	102	102
Onoggrannhet KAnvänd hörnselskydd!	dB	3	3	3	3	3	3
Totala vibrationsemissions-värden a(h)(vektorsumma urtre riktnigar) och onog-grannhet K framtaget enligtEN 60745-2-3:Yt slipning (skrubbing):\(a_h\)m/s28,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,08,0K m/s21,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,5

Bullernivåvärde formedlasenligt EN 60745-2-3.		PWS ... 720-115 730-115 750-115 750-125 75-115
		3 603 ... CA2 4 ... CA2 4 ... CA2 4 ... CA2 4 ...
Verktygets A-vägda ljudnivār i typiska fall
Ljudtrycksnivā	dB(A)	93	93	93	92	93
Ljudeffektnivā	dB(A)	104	104	104	103	104
Onoggrannhet K	dB	3	3	3	3	3
Använd hörsvelskydd!
Totala vibrationsemissions-värden ah(vektorsumma urtre riktningar) och onog-grannhet K framtaget enligtEN 60745-2-3:
Yslipning (skrubbing):
ah	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Slipa med slipblad:
ah	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5

Bullernivåvärde formedlasenligt EN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3 603 ...	CA2 7 ...	CA2 4 ...	CA2 7 ...	CA2 7 ...	CA2 7 ...	CA2 7 ...
Verktygets A-vägda ljudnivār i typiska fallLjudtrycksnivā	dB(A)	92	93	92	93	92	92
Ljudeffektnivā	dB(A)	103	104	103	104	103	103
Onoggrannhet KAnvänd hörskelhydd!	dB	3	3	3	3	3	3
Totala vibrationsemissions-värden ah (vektorsumma urtre riktnigar) och onog-grannhet K framtaget enligtEN 60745-2-3:Ytslipning (skrubbning):ahm	m/s2	10,0	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Slipa med slipblad:ah	m/s2	5,0	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Mätningen av vibrationsnivån som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen under den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Tekniska data

Vinkelslip	PWS ...	680-115	700	7-115	700-115	7000	700-125
Produktnummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Upptagen märkeffekt	W 701 701 701 701 701
Märkvarvital	min-1	11000	11000	11000	11000	11000	11000
max. slipskivsdiameter	mm	115 115	115 115	115 125
Slipspindelgänga		M 14	M 14	M 14	M 14	M 14	M 14
max. gänglängd på slip-spindeln	mm	21	21	21	21	21	21
Skydd mot oavsiktlig Återstart		●	●	●	●	●	●
Vikt enlicht EPTA-Procedure 01:2014
- med vibrationsdäm-pande stödhandtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
- med standardstöd-handtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
Skyddsklass		□/II	□/II	□/II	□/II	□/II	□/II
Uppigfterna gäller für en märksänning på [U] 230 V. Vid avvikande spänning och für utfänden i vissaalander kan uppgifternа variera.

Vinkelslip	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Produktnummer	3603 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...	CA2 4 ...
Upptagen märkeffekt	W 720 730 750 750 750 750
Märkvarvatal	min1	12000	12000	12000	12000	12000
max. slipskivsdiameter	mm 115	115 115	125 115	125
Slipspindelgånga		M 14 M	M 14 M	M 14 M	M 14 M	M 14
max. gänglängd på slipspindeln	mm	21	21	21	21	21	21
Skydd mot oavsiktligåterstart		●	●	●	●	●	●
Vikt enligt EPTA-Procedure 01:2014
- med vibrationsdäm-pande stödhandtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
- med standardstöd-handtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
Skyddsklass		/II	/II	/II	/II	/II	/II
Uppigftema gäller für en märkspanning på [U] 230 V. Vid avvikande spanning och für utfänden i vissälander kan uppgiftema variera.

Vinkelslip	PWS ...	780-125	7800	850-115	850-125	8000
Produktnummer	3603 ...	CA2 7..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Upptagen märkeffekt	W	780	780	850	850	800
Märkvarvital	\( min^1 \)	12000	12000	12000	12000	12000
max. slipskivsdiameter	mm	125	125	115	125	125
Slipspindelgänga		M 14	M 14	M 14	M 14	M 14
max. gänglängd på slipspindeln	mm	21	21	21	21	21
Skydd mot oavsiktligåterstart		●	●	●	●	●
Vikt enligt EPTA-Procedure 01:2014
- med vibrationsdäm-pande stödhandtag	kg	1,8	1,8	1,8	1,8	1,8
- med standardstöd-handtag	kg	1,8	1,8	1,8	1,8	1,8
Skyddklass		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Montage

Montering av skyddsutrustning

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Anvisning: Om slipskivan brustit under drift eller om skyddsanordningarna på skyddskåpan/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till en serviceverkstad, för adresser se avsnittet "Kundtjänst och användarrådgivning".

Skyddskåpa för slipning

Lägg upp skyddskåpan 6 på elverktygets stöd så att skyddskåpans kodnockar ligger korrekt mot stödet. Tryck ned upplåsningspaken 1 och håll den nedtryckt.

Tryck fast skyddskåpan 6 på spindelhalsen tills skyddskåpans fläns ligger an mot elverktygets fläns och vrid sedan skyddskåpan tills den hörbart snäpper fast. Anpassa skyddskåpan 6 till den ställning arbetet kräver. Tryck upplåsningsspaken 1 uppåt och vrid skyddskåpan 6 till önskat läge.

Ställ in skyddskåpan 6 så att upplåsningsspakens 13 röda kammar griper in i motsvarande urtag på skyddskåpan 6. Ställ in skyddskåpan 6 så att gnistor inte sprutas mot användaren. Att vrida skyddskåpan 6 får endast vara möjligt när upplåsningspaken 1 påverkats! I annat fall får elverktyget absolut inte längre användas och måste lämnas in till kundservicen för kontroll.

Anvisning: Kodnockarna på skyddskåpan 6 garanterar att endast det skyddskåp kan monteras som passar till elverktyget.

Vid kapning med bundna slipmedel använd alltid skyddskåpan 10. Vid kapning i sten ordna med dammutsugning till den grad det behövs.

Skyddskåpan för kapning 10 monteras på samma sätt som skyddskåpan för slipning 6.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid 17 monteras på samma sätt som skyddskåpan för slipning 6.

Stödhandtag

Använd alltid elverktyget med stödhandtag 4.

Skruva fast stödhandtaget 4 i relation till arbetssätt till höger eller vänster om växelhuset.

Handskydd

För arbetet med gummisliprondellen 13 eller med koppborste/skivborste/lamellslipskiva ska alltid handskyddet 12 monteras.

Fäst handskyddet 12 med stödhandtaget 4.

Montering av slipverktyg

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.

Rengör slipspindeln 5 och alla delar som ska monteras. Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 2 för blockering av slipspindeln. Tryck ned spindellåsknappen endast när slipspindeln står stilla. Annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste passa till stödflänsen. Använd inte reducerstycken eller adaptrar.

Kontrollera vid användning av diamantkapskivor att rotationspilen på diamantkapskivan och elverktygets rotation överensstämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern 9 och dra sedan fast den med tvåstiftsnyckeln.

Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör skyddskåpan eller andra delar.

Lamellslipskiva

För arbetet med lamellslipskiva ska handskyddet 12 monteras.

Gummisliprondell

För arbeten med gummisliprondell 13 ska handskyddet 12 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 15 och dra fast med tvåtiftsnyckeln.

Koppborste/skivborste

För arbetet med koppborste eller skivborste ska handskyddet 12 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflansen vid ändan på slipspindelgängan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan användas. Det tillåtna varvtalet [min-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst motsvara uppgifterna i tabellen nedan. Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett.

	max. [mm] D b d [min]		[mm] -1] [m/s]
b	115	6	22,2	11000 80
	125	6	22,2	11000 80
D	115	-	-	11000 80
	125	-	-	11000 80

Svängning av växelhuvudet

Endast för elverktyg med produktnummer 3 603 CA2 0..

• Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Växelhuvudet kan vridas 180° . För vissa arbeten kan nu strömställaren ställas in i bekvämare hanteringsläge, t.ex. för vänsterhänta. -Ta bort skruven från säkringen 20 för upplåsningsspaken 1 (se bilderna).

• Skruva fullständigt bort de 4 skruvarna (se bilden B). Sväng växelhuset försiktigt till önskat läge utan att ta bort det från huset. Dra åter fast de 4 skruvarna.
• Skruva åter fast säkringen 20 för upplåsningsspaken 1 på växelhuset (se bilden C).

Beakta ovillkorligen anvisningarna i kapitlet "Montering av skyddsutrustning". Språngskyddets läge får endast förändras med upplåsningsspaken 1.

Damm-/spånutsugning

• Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar er att använda andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

När elverktyget används på mobila generatorer som inte förfogar över tillräckliga effektreserver eller som saknar lämplig spänningsreglering med startströmsförstärkning kan effektförluster eller otypiskt beteende uppstå vid inkoppling. Kontrollera att generatorn är lämplig för aktuell användning och speciellt dess nätspänning och frekvens.

In- och urkoppling

Skjut för inkoppling av elverktyget strömställaren Till/Från 3 framåt.

För att spärra strömställaren Till/Från 3 tryck ned strömställaren Till/Från 3 framtill tills den snäpper fast.

För elverktygets frånkoppling släpp strömställaren Till/Från 3 eller om den är låst tryck helt kort baktill på strömställaren Till/Från 3 och släpp den igen.

För att spara energi, koppla på elverktyget endast när du vill använda det.

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst under 1 minut utan belastning. Använd inte skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

För återstart ställ strömställaren Till/Från 3 i frånkopplingsläge och koppla på nytt elverktyget.

Arbetsanvisningar

Var försiktig vid spårning i bärande väggar, se stycket "Statiska anvisningar". Spänn fast arbetsstycket om det inte ligger stadigt på grund av egen vikt. Belasta inte elverktyget till den grad att det stannar. Om elverktyget använts under hög belastning låt det gå några minuter på tomgång för avkylning av insatsverktyget. Berör inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta. Elverktyget får inte användas med ett kapbord.

Skrubbning

Använd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås vid en inställningsvinkel på 30° till 40° . Förflytta elverktyget med måttligt tryck fram och tillbaka. Härvid blir arbetsstycket inte för hett, missfärgas inte och det bildas inte heller spår.

Lamellslipskiva

Med lamellslipskiva (tillbehör) kan även kupiga ytor och profiler bearbetas.

Lamellslipskivor har en betydligt längre livslängd, lägre ljudnivå och lägre sliptemperaturer än vanliga slipskivor.

Kapning av metall

Vid kapning med bundna slipmedel använd alltid sprängskyddet 10.

Vid kapslipning mata fram elverktyget med måttlig och en till materialet anpassad hastighet. Tryck inte mot kapskivan, den får inte heller snedställas eller oscilleras.

Bromsa inte upp kapskivor med tryck från sidan.

Elverktyget ska alltid föras i matningsriktningen. I annat fall finns risk för att det okontrollerat trycks ur skärspåret.

Vid kapning av profiler och fyrkantsrör ska kapskivan vidröra det minsta tvärsnittet.

Kapning av sten

Vid kapning i sten ordna med dammutsugning till den grad det behövs. Bär dammskyddsmask. Elverktyget får användas endast för torrskärning/torrslipning.

Använd för kapning av stenmaterial lämpligast en diamantkapskiva.

När en sugkåpa används för kapning med styrslid 17 måste dammsugaren vara godkänd för utsugning av stendamm. Bosch erbjuder lämpliga dammsugare.

Koppla på elverktyget och lägg an det med styrslädens främre del mot arbetsstycket. Mata fram elverktyget med måttlig och en till materialet anpassad hastighet.

När mycket hårda material bearbetas som t.ex. betong med hög kiselhalt kan diamantkapskivan överhettas och skadas. En gnistkrans som roterar kring diamantkapskivan är ett tydligt tecken på överhettning.

Avbryt i detta fall kapningen och låt diamantkapskivan för avkylning en kort stund gå på tomgång med högsta varvtal. Tydligt reducerad slipeffekt och en gnistbildning runtom skivan är tecken på att diamantkapskivan förlorat skärpan. Genom korta skär i notande material, t.ex. kalksandsten, kan diamantkapskivan åter skärpas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt standard DIN 1053 del 1 eller landsspecifika bestämmelser.

Dessa föreskrifter ska följas. Planera kapningarna i samråd med ansvarig fackman för statik, arkitekt eller entreprenör innan arbetet påbörjas.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Använd under extrema betingelser om möjligt en utsugningsanläggning. I dylika fall ska ventilationsöppningarna rengöras ofta och en jordfelsbrytare (PRCD) förkopplas. Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.

Lagra och hantera tillbehören med omsorg.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Kundtjänst och användarrådgivning

Kundservicen ger svar angående reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Norska

Slå av elverktyget endast när du använder det för att spara energi.

Kontrollera slippverktygen för sprickor. Slippverktyget måste vara felfritt monterat och kunna rotera fritt. Utför en provkörning på minst 1 minut utan belastning. Använd inte skadade, urunda eller vibrerande slippverktyg. Skadade slippverktyg kan gå sönder och orsaka skador.

Skydd mot ny inköp
