Produkttype	Vinkelsliber / Slibemaskine
Mærke	Bosch
Model	PWS 850-115
Nominel optagen effekt	850 W
Nominel hastighed	12000 o/min
Maks. slibeskivediameter	115 mm
Spindelgevind	M14
Maks. længde på spindelgevind	21 mm
Vægt (ifølge EPTA 01:2014)	1,8 kg
Beskyttelsesklasse	II (dobbelt isolation)
Beskyttelse mod utilsigtet start	Ja
Lydtryksniveau	93 dB(A)
Lydeffektniveau	104 dB(A)
Vibration (overfladeslibning)	10,0 m/s² (K=1,5 m/s²)
Vibration (sanding med sandpapir)	5,0 m/s² (K=1,5 m/s²)
Strømforsyning	230 V ~, 50/60 Hz
Hovedfunktioner	Slibning, skæring, sanding, metallbørstning (med passende tilbehør)
Vedligeholdelse og rengøring	Rengør regelmæssigt ventilationsåbningerne med trykluft; afbryd strømmen før al vedligeholdelse
Sikkerhed	Justerbar beskyttelseskappe, spindelblokering, ekstra håndtag, beskyttelse mod utilsigtet start
Reservedele og reparabilitet	Bosch kundeservice og autoriserede reparatører; eksploderede tegninger på bosch-pt.com

Ofte stillede spørgsmål - PWS 85012 BOSCH

Hvilket tilbehør er kompatibelt med Bosch PWS 850-115 sliberen?

Værktøjet accepterer slibeskiver, skæreskiver, gummislibeplader, kopper og cirkulære børster, så længe de overholder maks. diameter 115 mm, M14 gevind og maks. hastighed 12000 o/min. Brug altid den passende beskyttelseskappe.

Hvordan skifter man slibeskiven?

Afbryd strømmen. Tryk på spindelblokeringen (2) for at låse akslen. Løsn spændemøtrikken (9) med topnøglen. Udskift skiven, og stram møtrikken godt til. Brug kun spindelblokeringen, når spindlen står stille.

Hvad er effekten på denne vinkelsliber?

Den nominelle optagne effekt er 850 W ved en tomgangshastighed på 12000 o/min. Dette muliggør effektiv slibning og skæring i metal og sten.

Kan jeg bruge denne maskine til sanding?

Ja, med en gummislibeplade (13) og passende slibepapir. Monter altid håndbeskytteren (12) ved sandingsarbejde. Overskrid ikke den anbefalede pladediameter.

Hvordan justeres beskyttelseskappen?

Skub udløserhåndtaget (1) opad og drej beskyttelseskappen (6) til den ønskede position. Slip håndtaget for at låse. Kappen skal være rettet så den beskytter brugeren mod gnister.

Hvad gør man ved utilsigtet start efter strømafbrydelse?

Beskyttelsen mod utilsigtet start forhindrer automatisk genstart. For at genoptage drift, sæt tænd/sluk-kontakten (3) i sluk-position, og start derefter normalt.

Hvad er beskyttelsesklassen for dette værktøj?

Vinkelsliberen er beskyttelsesklasse II (dobbelt isolation). Den kræver ikke jordforbindelse. Brug kun forlængerledninger egnede til udendørs brug om nødvendigt.

Hvordan rengør og vedligeholder man vinkelsliberen?

Før enhver handling, afbryd strømmen. Rengør ventilationsåbningerne med trykluft for at undgå ophobning af metalstøv. Efter intensiv brug anbefales en egnet støvsuger.

Hvor finder man reservedele?

Reservedele og eksploderede tegninger er tilgængelige på www.bosch-pt.com. Du kan også kontakte Bosch kundeservice på 0811360122 (Frankrig) eller via de adresser, der er nævnt i brugsanvisningen.

Hvad er lyd- og vibrationsniveauerne?

Lydtryksniveauet er 93 dB(A) og lydeffektniveauet er 104 dB(A). Brug høreværn. Vibrationen under slibning er 10,0 m/s² og under sanding 5,0 m/s² (usikkerhed K=1,5 m/s²).

BRUGSANVISNING PWS 85012 BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøj kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løsthængende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug aldrig et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige maskindele fungerer korrekt og...

Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.

Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til vinkelslibere

Fælles sikkerhedsinstrukser til slibning, sandpapirslibning, arbejde med trådbørster og skærearbejde

Dette el-værktøj kan anvendes som sliber, sandpapirsliber, trådbørste og skæremaskine. Læs og overhold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand, og/eller du kan blive kvæstet alvorligt. Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbundet med fare og kvæstelser. Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til el-værktøjet sikrer en sikker anvendelse. Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan blive ødelagt eller flyve omkring. Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt. Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holddiameter. Indsatsværktøj, der ikke fastgøres nøjagtigt på el-værktøjet, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. Brug ikke el-værktøjet, hvis det er beskadiget. Kontroller altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; anvend evt. et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal du holde dig

Søg og personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer, og lad el-værktøjet køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid. ▸ Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. ▸ Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde. Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Hold netkablet væk fra roterende indsatsværktøj. Taber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. ▸ Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fræsefladen, hvorved du kan tabe kontrollen over el-værktøjet. Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan sætte ild i materialer. - Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød.

Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastgørelse eller blokering fører til et pludseligt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Sidder f.eks. en slibeskive fast eller er blokeret i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiven også brække. Et tilbageslag skyldes forkert eller fejlbefæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende.

Hold godt fast i el-værktøjet og sørg for, at både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne og reaktionsmomenterne, når maskinen kører op i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger. Sørg for, at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. - Undgå, at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. Arbejd særlig forsigtigt i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man taber kontrollen eller får tilbageslag. - Brug ikke kædesavklinger eller tandede savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.

Særlige sikkerhedsinstrukser til slibe- og skærearbejde

Brug udelukkende slibeskiver/slibestifter, der er godkendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeskiver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. Kappede slibeskiver skal monteres, så deres slibeflade rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over niveauet på beskyttelseshættens kant, kan ikke fastgøres tilstrækkeligt. Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningspersonen mod brudstykker, tilfældig kontakt med slibeskiven/slibestiften samt gnister, der kan sætte ild i tøjet. Slibeskiver/slibestifter må kun anvendes til de anbefalede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslibning med kanten på skiven. Udsættes disse slibeskiver/slibestifter for sidevendt kraftpåvirkning, kan de ødelægges.

Dansk | 85

Anvend altid ubeskadigede spændeflanger i den rigtige størrelse og form, der passer til den valgte slibeskive. Egnede flanger støtter slibeskiven og formindsker således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver. Brug kun slibeskiver, der er beregnet til dit el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnede til de højere omdrejningstal, som mindre el-værktøj arbejder med.

Yderligere særlige sikkerhedsinstrukser til skærearbejde

Undgå at skæreskiven blokerer eller får for højt modtryk. Foretag ikke meget dybe snit. Overbelastes skæreskiven, øges skivens belastning, og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestiften. Undgå området for og bag ved den roterende skæreskive. Bevæger du skæreskiven i emnet væk fra dig selv, kan el-værktøjets roterende skive slynges direkte ind mod dig i tilfælde af et tilbageslag. Sidder skæreskiven i klemme, eller afbryder du arbejdet, slukkes el-værktøjet, og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokaliser og afhjælp fejlen. Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for, at skæreskiven når op på sit fulde omdrejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. Understøt plader eller store emner for at reducere risikoen for et tilbageslag som følge af en fastklemt skæreskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. Vær særlig forsigtig ved lommesnit i bestående vægge eller andre områder, man ikke kan se. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.

Særlige sikkerhedsinstrukser til sandpapirslibning

Anvend ikke overdimensioneret sandpapir, men læs og overhold fabrikantens forskrifter mht. sandpapirets størrelse. Sandpapir, der rager ud over slibeskiven, kan føre til kvæstelser eller blokering eller iturivning af sandpapiret eller til tilbageslag.

Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster

Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Vækflyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller hud. Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft.

Ekstra advarselshenvisninger

Brug sikkerhedsbriller.

Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Åbn for start-stop-kontakten og stil den på stop, når strømforsyningen afbrydes (f.eks. som følge af strømsvigt, eller hvis netstikket trækkes ud). Tag fat i landshold og skæreskiver, før de er kølet. Skiverne bliver meget varme under arbejdet. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisninger er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

El-værktøjet er beregnet til at skære i, skrubbe og børste metal- og stenmaterialer uden brug af vand.

Til skæring i bundne slibemidler bruges en speciel beskyttelseskappe til skæring.

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Sikkerhedsarm til beskyttelseskappe 2 Spindel-låsetast 3 Start-stop-kontakt 4 Ekstrahåndtag (isoleret gribeflade) 5 Slibespindel 6 Beskyttelseskappe til slibning 7 Holdeflange 8 Slibeskive 9 Spændemøtrik 10 Beskyttelseskappe til skæring 11 Skæreskive 12 Håndbeskyttelse 13 Gummibagskive 14 Slibeblad* 15 Rundmøtrik

16 Kopbørste 17 Opsugningskappe til skæring med føringsslæde 18 Diamant-skæreskive 19 Håndgreb (isoleret gribeflade)

20 Sikring (kun 3603 CA2 0..)

21 Drejeretningspil på hus

• Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke nødvendigvis indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Støj-/vibrationsinformation

Stajemissionsværddier be-stemt ih. EN 60745-2-3.	PWS ...	680-115	700	7-115	700-115	7000	700-125
	3603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Værktøjets A-vurdere de lydtrykniveau er typisk
Lydtrykniveau	dB(A)	91	91	91	91	91	91
Lydeffektniveau	dB(A)	102	102	102	102	102	102
Usikkerhed K	dB	3	3	3	3	3	3
Brug høreværn!
Samlede vibrationsværddier ah (vektorsum for tre retin-ger) og usikkerhed K bereg-net ih. EN 60745-2-3:
Overflodeslibning(skrubning):
ah	m/s2	8,0	8,0	8,0	8,0	8,0	8,0
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Slibning med slieblad:
ah	m/s2	5,5	5,5	5,5	5,5	5,5	5,5
K	m/s2	1,5	1,5	1,5	1,5	1,5	1,5

Stejemissionsværddier be-stemt ih. EN 60745-2-3.	PWS ... 720-115 730-115 750-115 750-125 75-115
	3603 ... CA2 4 ... CA2 4 ... CA2 4 ... CA2 4 ...
Værktøjets A-vurderede lydtrykniveau er typisk Lydtrykniveau	dB(A)	93	93	93	92	93
Lydeffektniveau	dB(A)	104	104	104	103	104
Usikkerhed K	dB	3	3	3	3	3
Brug horevær!
Samlede vibrationsværddier \(a_h\) (vektorsum for tre rettin-ger) og usikkerhed K bereg-net ih. EN 60745-2-3: Overfladeslibning (skrubning):\(a_h\)	m/s2	10,0	10,0	10,0	10,0	10,0
K	m/s2	1,5	1,5	1,5	1,5	1,5
Slibning med slideblad:
\(a_h\)	m/s2	5,0	5,0	5,0	5,0	5,0
K	m/s2	1,5	1,5	1,5	1,5	1,5

Stojemissionsvorder be-stemt ih. EN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3 603 ...	CA2 7 ...	CA2 4 ...	CA2 7 ...	CA2 7 ...	CA2 7 ...	CA2 7 ...
Varktojets A-vurderede lydtrykniveau er typisk
Lydtrykniveau	dB(A)	92	93	92	93	92	92
Lydeffektniveau	dB(A)	103	104	103	104	103	103
Usikkerhed K	dB	3	3	3	3	3	3
Brug horeværn!

Stejemissionsværddier be-stemt ih. EN 60745-2-3.	PWS ... 780-125 7500 7800 850-115 850-125 8000
	3603...	CA2 7..	CA2 4..	CA2 7..	CA2 7..	CA2 7..	CA2 7..
Samlede vibrationsværddier\( a_h \) (vektorsum for tre retnin-ger) og usikkerhed K bereg-net ih. EN 60745-2-3:Overfladeslibning(skrubning):	\( m/s^2 \)	10,0	10,0	10,0	10,0	10,0	10,0
	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5
Slibning med sliboblad:\( a_h \)	\( m/s^2 \)	5,0	5,0	5,0	5,0	5,0	5,0
K	\( m/s^2 \)	1,5	1,5	1,5	1,5	1,5	1,5

Det svingningsniveau, der er angivet i nærværende instruktion, er blevet målt i henhold til en standardiseret måleproces i EN60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages hensyn til de tider, i hvilke værktøjet er slukket eller godt nok kører rent faktisk ikke i anvendelse. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Tekniske data

Vinkelsliber	PWS ...	680-115	700	7-115	700-115	7000	700-125
Typenummer	3 603 ...	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..	CA2 0..
Nominal optagen effekt	W 701 701 701 701 701
Nominelt omdrejningstal	\( min^{-1} \)	11000	11000	11000	11000	11000	11000
Max. slipeskivediameter	mm 115 115 115 115 125
Sibespindelgevind		M 14	M 14	M 14	M 14	M 14	M 14
Max. gevindlaengde forslipespindlen	mm	21	21	21	21	21	21
Elektrisk beskyttese mod genindkobling		●	●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014 - med vibrationsdæmpende ekstrahändtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
- med standard-ektra-händtag	kg	1,7	1,7	1,7	1,7	1,7	1,7
Beskyttesesklasse		\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)	\( \square/\Pi \)

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Vinkelsiber	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Typenummer	3 603 ...	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..	CA2 4 ..
Nominal optagen effekt	W 720 730 750 750 750 750
Nominalt omdrejningstal	\( \mathbf{m}\mathbf{i}^{\ddagger } \)	12000	12000	12000	12000	12000	12000
Max. slibeskivediameter	mm 115 115 115 125 115 125
Sibespindelgevind		M 14	M 14	M 14	M 14	M 14	M 14

Vinkelsliber	PWS ...	720-115	730-115	750-115	750-125	75-115	7500
Max. gevindlaengde forslipseipunden	mm 21 21 21 21 21
Elektrisk beskyttelsemod genindkboling	●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014-med vibrationsdæmpende ekstrahändtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
-med standardekstarchandtag	kg	1,8	1,8	1,8	1,8	1,8	1,8
Beskyttesesklasse		II/II	II/II	II/II	II/II	II/II	II/II
Angivilserne gælder for en nominiel spænding [U] på 230 V. Disse angivelser kan variere ved afvigiende spændinger og i landspecifikke udfrelser.

Vinkelsliber	PWS ...	780-125	7800	850-115	850-125	8000
Typenummer	3603 ... CA2 7.. CA2 7.. CA2 7.. CA2 7..
Nominal optagen effekt	W	7	8	0	780 850 850 800
Nominalt omdrejningstal	\( min^{-1} \)	12000	12000	12000	12000	12000
Max. sledeskivediameter	mm 125 125 115 125 125
Sibespindelgevind		M 14	M 14	M 14	M 14	M 14
Max.GVindlaengde forsledespindlen	mm	21	21	21	21	21
Elektrisk beskyttelsemod genindkobling		●	●	●	●	●
Vægt svarer til EPTA-Procedure 01:2014- med vibrationsdæmpende ekstrahändtag	kg	1,8	1,8	1,8	1,8	1,8
- med standard - ek strahändtag	kg	1,8	1,8	1,8	1,8	1,8
Beskyttelsekasse		II/II	II/II	II/II	II/II	II/II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Montering

Montering af beskyttelsesanordninger

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Bemærk: Opstår brud på slibeskiven under arbejdet, eller beskadiges holdeanordningerne på beskyttelsesskærmen/el-værktøjet, skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnit "Kundeservice og brugerrådgivning".

Tryk beskyttelseskappen 6 på spindelhalsen, til kanten på beskyttelseskappen sidder på el-værktøjets flange, og drej beskyttelseskappen, til den går hørbart i indgreb.

Tryk sikkerhedsarmen 1 opad og i den ønskede position.

Drej beskyttelseskappen 6 i den ønskede position.

• Indstil beskyttelseskappen 6 altid på en sådan måde, at alle 3 rørnede knaster sikkerhedsarmen 1 griber ind i de tilsvarende udsparinger. Indstil beskyttelseskappen 6 på en sådan måde, at brugeren ikke udsættes for gnistregn.

Dansk | 89

Beskyttelseskappen 6 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autoriseret serviceværksted.

Bemærk: Kodelåsene på beskyttelseskappen 6 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet.

Beskyttelseskappe til skæring

Brug altid beskyttelseskappen, når der skal skæres i bundede slibemidler 10. Sørg for tilstrækkelig støvopsugning, når der skæres i sten.

Beskyttelseskappen til skæring 10 monteres lige som beskyttelseskappen til slibning 6.

Opsugningskappe til skæring med føringslaede

Opsugningskappe til skæring med føringsslæde 17 monteres lige som beskyttelseskappen til slibning 6.

Ekstrahåndtag

Brug altid el-værktøjet med ekstrahåndtaget 4.

Skruekstrahåndtaget 4 indgår i hovedet på højre eller venstre side afhængigt af, hvilket arbejde, der skal udføres.

Håndbeskyttelse

Monter til arbejde med gummibagskiven 13 eller kopbørsten/skivebørsten/lamelslibeskiven altid håndbeskyttelsen 12.

Fastgør håndbeskyttelsen 12 med ekstrahåndtaget 4.

Montering af slibeværktøj

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Tag først fat i slibe- og skæreskiver, når de er afkølet. Skiverne bliver meget varme under arbejdet.

Rengør slibespindlen 5 og alle dele, der skal monteres.

Tryk på spindellåsetasten 2 for at fastspænde og løsne slibeværktøjet på slibespindlen. Aktiver kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiameteren skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Monteringens rækkefølge ses på den grafiske side.

Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 9 og spænde denne med tapnøglen. Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før el-værktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelsesskærmen eller andre dele.

Lamelslibeskive

Gummi-slibeskive

Monter altid håndbeskyttelsen 12 til arbejde med lamelslibeskiven. Montér altid håndbeskyttelsen 12 til arbejde med gummibagskiven 13. Monteringens rækkefølge ses på den grafiske side. Skru den runde møtrik 15 på og spænd den med tapnøglen.

Kopbørste/skivebørste

Montér til arbejde med kopbørsten eller skivebørsten altid håndbeskyttelsen 12.

Monteringens rækkefølge ses på den grafiske side.

Kopbørsten/skivebørsten skal kunne skrues så meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast med en gaffelnøgle.

Tilladt slibeværktøj

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning.

Det tilladte omdrejningstal [min⁻¹] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.

Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.

	max. [mm] D bd [min]		[mm] 1 [m/s]
b d	115	6	22,2	11000 80
	125	6	22,2	11000 80
D	115	-	-	11000 80
	125	-	-	11000 80

Drejning af gearhoved

Kun til el-værktøj med typenr. 3603CA20..

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Du kan dreje gearhovedet 180°. Dette gør det muligt at bringe start-stop-kontakten i en bedre håndteringsposition i forbindelse med udførelse af særlige arbejder, f.eks. til venstrehåndede.

Fjern skruen på sikringen 20 til sikkerhedsarmen 1 (se Fig. A). Drej de 4 skruer helt ud (se Fig. B). Sving gearhovedet forsigtigt i den nye position, uden at det fjernes fra huset. Spænd de 4 skruer igen.

• Skru sikringen 20 til sikkerhedsarmen 1 fast igen på gearhovedet (se Fig. C).

Overhold instrukserne i kapitel „Montering af beskyttelsesanordninger". Beskyttelseskappen må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmidler). Asbestholdigt materiale må kun bearbejdes af fagfolk. - Brug helst en støvopsugning, der egner sig til materialet. Sørg for god udluftning af arbejdspladsen. Det anbefales at bære åndedrætsværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Anvendes el-værktøjet sammen med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver eller ikke har egnet spændingsregulering med startstrømsforstærkning, kan kapaciteten reduceres, og atypisk adfærd kan opstå, når el-værktøjet tændes.

Kontroller venligst, om den anvendte generator er egnet, især mht. netspænding og -frekvens.

Tænd/sluk

Skub start-stop-kontakten 3 frem for at tage el-værktøjet i brug.

Kontroller slibeværktøjet, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.

Elektrisk beskyttelse mod genindkobling

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.

Til ibrugtagning igen stilles start-stop-kontakten 3 i den frakoblede position, og el-værktøjet tændes igen.

Arbejdsvejledning

Vær forsigtig, når der skal slides i bærende vægge, se afsnit "Statiske forskrifter". Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. Belast el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke anvendes med en skærestander.

Skrubslibning

Anvend aldrig skæreskiver til skrubslibning.

Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsresultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet.

Lamelslibeskive

Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde buede overflader og profiler.

Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibeskiver.

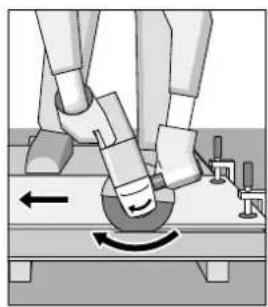

Skæring i metal

• Brug altid beskyttelseskappen, når der skal skæres i bundne slibemidler 10.

Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæreskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer.

Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden.

El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet.

Profiler og firkantede emner skæres helst over på det sted, hvor tværsnittet er mindst.

Skæring i sten

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. El-værktøjet må kun benyttes til tørskæring/tørslibning.

Der bør altid anvendes en diamantskæreskive til skæring i sten.

Bruges opsugningskappen til skæring med føringsslæde 17, skal støvsugeren være godkendt til at opsuge stenstøv. Bosch tilbyder egnede støvsugere.

Tænd for el-værktøjet og anbring den forreste del af føringsslæden på emnet. Skub el-værktøjet frem med jævn fremføring, der passer til det materiale, der skal bearbejdes.

Når der skæres i meget hårde materialer som f.eks. beton med et stort kiseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, der løber med diamantskæreskiven, er et tydeligt tegn herpå.

Afbryd i dette tilfælde skærearbejdet og lad diamantskæreskiven køle i tomgang ved max. omdrejningstal i kort tid, så den kan afkøle.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Denne slibes igen ved at køre den i porøst materiale (f.eks. kalksten) i korte bevægelser.

Disse forskrifter skal ubetinget overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes.

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. - Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs ventilationsåbningerne igennem med hyppige mellemrum og forkobl en fejlstrømsbeskyttelseskontakt (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Opbevar og behandl tilbehøret omhyggeligt.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Dette elværktøj skal bruges som slibemaskine, sandpapirssliber, stålbørste og skæresliber. Følg alle advarsler, anvisninger, billeder og data, som du får leveret sammen med elværktøjet. Hvis du ikke følger følgende anvisninger, kan der opstå elektrisk stød, ild og/eller store skader.

102|Norsk

Fastgør håndbeskyttelsen 12 med ekstrahåndtaget 4.

Til arbejde med gummislibetallerkenen 13 skal du altid montere håndbeskyttelsen 12.

Rækkefølgen for monteringen er angivet på billedsiden.

Kopbørsten/skivebørsten skal kunne skrues så langt ind på slibespindlen, at slibespindlens flange ligger godt mod enden af slibespindlens gevind. Spænd kopbørsten/skivebørsten fast med en fastnøgle.

Hvis du skærer i særligt hårde materialer, f.eks. beton med højt kiselsyreindhold, kan diamantkappeskiven blive for varm og tage skade. En gnistkrans omkring diamantkappeskiven er et tydeligt tegn på dette.
