| Merk | IMG STAGE LINE |
| Model | MMX44 |
| Producttype | Analoge audiomengtafel |
| Aantal ingangskanalen | 4 mono + 4 stereo |
| Microfooningangen | 4 × gebalanceerde XLR (met 48 V fantoomvoeding) |
| Lijningangen | 4 × gebalanceerde 6,35 mm jack (mono), 4 × gebalanceerde 6,35 mm jack (stereo) |
| Hulp ingang | 1 × RCA (TAPE IN) |
| Hoofduitgangen | MASTER OUT (ongebalanceerde 6,35 mm jack L/R), BOOTH OUT (ongebalanceerde 6,35 mm jack L/R), TAPE OUT (RCA) |
| Hoofdtelefoonuitgang | 1 × stereo 6,35 mm jack (impedantie min. 8 Ω) |
| Effectweg | Ja, met AUX SEND (ongebalanceerde 6,35 mm jack) en retour op vrij kanaal |
| Equalizer | 3-bands (HIGH, MID, LOW) met ±15 dB per band; Low Cut filter op 75 Hz |
| Instellingen | Gain, PAN/BAL, AUX SEND, LEVEL, MASTER, BOOTH/PHONES |
| Fantoomvoeding | +48 V schakelbaar voor alle microfooningangen |
| Voeding | 18 V via meegeleverde netadapter (230 V/50 Hz) |
| Afmetingen (B × H × D) | 280 × 50 × 260 mm |
| Gewicht | 2,2 kg |
| Bedrijfstemperatuur | 0 °C tot 40 °C |
| Onderhoud en reiniging | Gebruik een droge, zachte doek; geen chemicaliën of water gebruiken |
| Veiligheid | Apparaat niet openen; beschermen tegen spatten en vocht; ventilatieopeningen niet blokkeren |
| Onderdelen en repareerbaarheid | Reparatie alleen door een gespecialiseerde technicus; geen losse onderdelen meegeleverd |
| Algemene informatie | Alleen voor gebruik binnenshuis; recycle-instructies volgen (kartonnen en papieren verpakking sorteren) |
Veelgestelde vragen - MMX44 IMG STAGE LINE
Gebruikersvragen over MMX44 IMG STAGE LINE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Mengpaneel in PDF-formaat gratis! Vind uw handleiding MMX44 - IMG STAGE LINE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MMX44 van het merk IMG STAGE LINE.

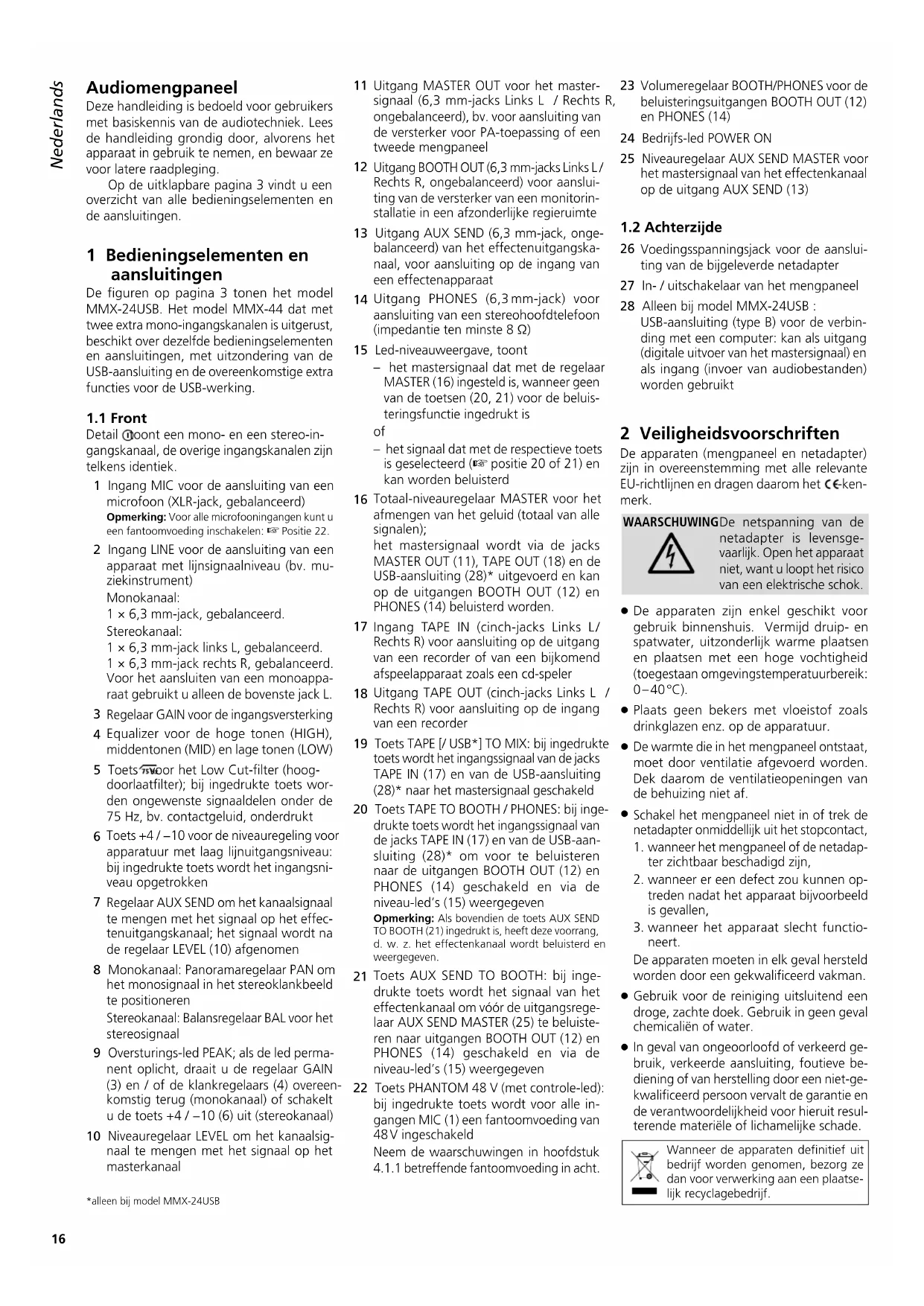

GEBRUIKSAANWIJZING MMX44 IMG STAGE LINE
Deze handleiding is bedoeld voor gebruikers met basiskennis van de audiotechniek. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.
Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.
1 Bedieningselementen en aansluitingen
De figuren op pagina 3 tonen het model MMX-24USB. Het model MMX-44 dat met twee extra mono-ingangskanalen is uitgerust, beschikt over bezelfde bedieningselementen en aansluitingen, met uitzondering van de USB-aansluiting en de overeenkomstige extra functies voor de USB-werking.
1.1 Front
Detail 0oont een mono- en een stereo-ingangskanaal, de overige ingangskanalen zijntelkens identiek.
1 Ingang MIC voor de aansluiting van een microfoon (XLR-jack, gebalanceerd) Opmerking: Voor alle microfooningangen kunt u een fantoomvoeding inschaken: Positie 22.
2 Ingang LINE voor de aansluiting van een apparaat met lijnsignaalniveau (bv. muziekinstrument)
Monokanaal:
1 × 6,3 mm-jack, gebalanceerd.
Stereokanaal:
1× 6,3mm -jack links L,gebalanceerd.
1× 6,3 mm-jack rechts R, gebalanceerd.
Voor het aansluien van een monoapparaat gezrukt u alleen de bovenste jack L.
3 Regelaar GAIN voor de ingangsversterking
4 Equalizer voor de hoge tonen (HIGH), middentonnen (MID) en lage tonen (LOW)
5 Toets voor het Low Cut-filter (hoogdoorlaatfilter); bij ingedrukte toets worden ontgewenste signaalden onder de 75Hz bv. contactgeluid, onderdukt
6 Toets +4 / - 10 voor de niveauregeling voor apparatuur met laag lijnuitgangsiveau: bij ingedrukte toets worden het ingangsniveau opgetrokken
7 Regelaar AUX SEND om het kanaalsignaal te(AP) met het signaal op het efectenuitgangskanaal;het signaal wordt na de regelaar LEVEL (10) afgenomen
8 Monokanaal: Panoramairegelaar PAN om het monosignaal in het stereoklankbeeld te positioneren. Stereokanaal: Balansregelaar BAL voor het stereosignaal
9 Oversturings-led PEAK; als de led permanent oplicht, draait u de regelaar GAIN (3) en / of de klankregelaars (4) overeenkomstig terug (monokanaal) of schakelt u de toets +4 / - 10 6)uit (stereokanaal)
10 Niveauregelaar LEVEL om het kanaalsignaal te(AP) met het signal op hetmasterkanaal
*alleen bij model MMX-24USB
11 Uitgang MASTER OUT voor het master-signal (6,3 mm-jacks Links L / Rechts R, ongebalanceerd), bv. voor aansluiting van de versterker voor PA-toepassing of een tweede mengpaneel
12 Uitgang BOOTH OUT (6,3 mm-jacks Links L/ Rechts R, ongebalanceerd) voor aansluiting van de versterker van een monitorinstallatie in een afzonderlijke regieruimte
13 Uitgang AUX SEND (6,3 mm-jack, onge-balanceerd) van het efectenuitgangska-naal, voor aansluiting op de ingang van een effectenapparaat
14 Uitgang PHONES (6,3 mm-jack) voor aansluiting van een stereohoofdtelefoon (impedantie ten minste 8 Ω)
15 Led-niveauuweergave, toont - het mastersignaal dat met de regelaar MASTER (16) ingesteld is, wonneer geen van de toetsen (20, 21) voor de beluis-teringsfunctie ingedrukt is of
- het signal dat met de respectieve toets is geseleerd (positie 20 of 21) en kan worden beluisterd
16 Totaal-niveauregelaar MASTER voor het afmengen van het geluid (totaal van alle signalen);
het mastersignaal wordt via de jacks MASTER OUT (11), TAPE OUT (18) en de USB-aansluiting (28)* uitgevoerd en kan op de uitgangen BOOTH OUT (12) en PHONES (14) beluisterd worden.
17 Ingang TAPE IN (cinch-jacks Links L/ Rechts R) voor aansluiting op de uitgang van een recorder of van een bijkomend aftseelapparaat zoals een cd-speler
18 Uitgang TAPE OUT (cinch-jacks Links L / Rechts R) voor aansluiting op de ingang van een recorder
19 Toets TAPE [/USB] TO MIX: bij ingedrukte toets worden het ingangssignaal van de jacks TAPE IN (17) en van de USB-aansluiting (28)^ maar het mastersignaal geschakeld
20 Toets TAPE TO BOOTH / PHONES: bij ingedrukte toets worden het ingangssignal van de jacks TAPE IN (17) en van de USB-aansluiting (28)^* om voor te beluisteren maar de uitgangen BOOTH OUT (12) en PHONES (14) geschakeld en via de niveau-led's (15) weergegeven
Opmerking: Als bovendien de toets AUX SEND TO BOOTH (21) ingedrukt is, heeft deze voorrang, d. w. z. het efectekenkanaal worden beluisterd en weergegeven.
21 Toets AUX SEND TO BOOTH: bij ingedrukte toets worden het signal van het effectenkanaal om voor de uitgangsregelaar AUX SEND MASTER (25) te beluisterenaar uitgangen BOOTH OUT (12) en PHONES (14) geschakeld en via de niveau-led's (15) weergegeven
22 Toets PHANTOM 48 V (met controled): bij ingedrukte toets worden voor alle ingangen MIC (1) een fantoomvoeding van 48V ingeschakeld
Neem de waarschuwingen in hoofdstuk 4.1.1 betreffende fantoomvoeding in acht.
23 Volumeregelaar BOOTH/PHONES voor de beluisteringsuitgangen BOOTH OUT (12) en PHONES (14)
24 Bedrijfs-led POWER ON
25 Niveauregelaar AUX SEND MASTER voor het mastersignaal van het effectenkanaal op de uitgang AUX SEND (13)
1.2 Achterzijde
26 Voedingsspanningsjack voor de aansluiting van de bijgeleverde netadapter
27 In- / uitschakelaar van het mengpaneel
28 Alleen bij model MMX-24USB: USB-aansluiting (type B) voor de verbinding met een computer: kan als uitgang (digitale uitvoer van het mastersignaal) en als ingang (invoer van audiobestanden) worden gezruikt
2 Veiligheidsvoorschriften
De apparaten (mengpaneel en netadapter) zich in overeenstemming met alle relevante EU-richtlijnen en dragen.daarom het CC-kenmerk.
| WAARSCHUWINGDe netspanning van de netadapter is levensge- vaarlijk. Open het apparaat niet,want u loopt het risico van een elektrische schok. |
- De apparaten zichen enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warmeplaatsen enplaatsen met een hove vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40^ ).
- Plaats geen bekers met vloeistof zoals drinkglazen enz. op de apparatuur.
- De warmte die in het mengpaneel ontstaat,要去 door ventilatie afgevoerd worden. Dek waarom de ventilatieopengingen van de behuizing Niet af.
-
Schakel het mengpaneel Niet in of trek de netadapter onmiddelijk uit het stopcontact,
-
wanner het mengpaneel of de netadapter zichtaar beschadigd zich,
- wanneer er een defect zou kuren optreden nadat het apparaat bijvoorbeeld isGeVallen,
- wonneer het apparaat slecht functio- neert.
De apparaten要去en in elk geval hersteld worden door een gekwalificeerd vakman.
- Gebruik voor de reiniging uitsluitend een droge, zachte doek. Gebruik in geen geval chemicalien of water.
In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een Niet-gekwalificeerd person vvert de garantie en de verantwoordelijkheid voor hieruit resulterende materièle of lichamelijkke schade.
Wonneer de apparaten definitief uit bedrijf worden genomen, bezorg ze dan voor verworking aan eenplaatselijk recyclagebedrijf.
3 Toepassingen
Dit audiomengpaneel is geschikt voor universe PA-toepassenen en opnamedoel einden. Het beschicht over 2 (MMX-24USB) of 4 (MMX-44) mono-ingangskanalen en 4 stereo-ingangskanalen voor aansluiting van microfoons (ook met fantoomvoeding) en geluidsbronnen met lijnuitgangsiveau (bv. instrumenten, afspeelapparatuur). Een uitgangskanaal maakt het gebruik van een effectenapparaat mogelijk. Bovendien zijn er aansluitingen beschikbaar voor een recorder. Het afmengen van het geluid kan via een hoofdtelefoonen/ofeen monitorinstallatie in een afzonderlijke regieruimte beluisterd worden.
Het model MMX-24USB is bovendien uitgerust met een USB-audio-interface voor de verbinding met een computer.
4 Ingebruikneming
Voordat u verbindingen tot stand brengt / loskoppelt en telkens voordat u inschakelt, moet u deuitgangsregelaars BOOTH / PHONES (23) en MASTER (16) volledig in de minimumstand zetten.
4.1 Geluidsbronnen aansluten
Omdat in de monokanalen nicht omgeschakeld kan worden:tussen de ingangen, gebruikt u ofwel de microfooningang (1) of de lijningang (2),niet beiden tegelijk.
4.1.1 Microfoons
Sluit de microfoons aan op de gebalanceerde XLR-jacks MIC (1). Bij microfoons met fantoomvoeding kutu door op de toets PHANTOM 48 V (22) te drukken voor alle XLRjacks samen een fantoomvoeding van 48 V inschaken. Bij geactiveerde functie Licht de led naast de toets op.
Opgelet: Bij ingeschakelde fantoomvoeding mag er geen microfoon met oncebalanceerde uitgang zich aangesloten. U zou hem immers+kunnen beschadigen.
Om schakelploppen in de luidspekkers en in de hoofdtelefoon te vermijden, schakelt u de fantoomvoeding pas in ofuit, wanner het mengpaneel uitgeschakeld is of als de respectieve uitgangsregelaars in de minimumstand geplaatst+zijn.
4.1.2 Lijngeluidsbronnen
Sluit geluidsbronnen met lijnsignaalniveau (bv. ontvangers van draadloze microfoonsystemen, effectenapparatuur, instrumenten, afspeelapparatuur) aan op de 6,3 mm-jacks LINE (2) van de ingangskanalen. De jacks zijngebalanceerd bedraad. U kunt ook apparatuur met ongebalanceerd bedrade uitgang via 2-polige stekkers aansluten.
- Sluit monoapparatuur aan op de monokanalen CH 1 en CH 2 (MMX-24USB) of CH 1 tot CH 4 (MMX-44).
- Sluit stereoapparatuur aan op de stereokanalen CH 3/4 tot CH 9/10 (MMX-24USB)
of CH 5/6 tot CH 11/12 (MMX-44). Als een monoapparaat op een stereo-kanaal moet aansluiten, gebruikt u alleen de jack L. Het monosignaal wordt dan internaar het rechter en linker kanaal geschakeld.
Als de cinch-ingang TAPE IN (17) Niet door een recorder in gebruik is (hoofdstuk 4.3), kunt u hierop ook een bijkomende stereoapparaat met lijniveau aansluiten (bv. een cd-speler voorchytergrundmuziek in spelpuazen).
4.2 Effectenapparaat aansluten
Via het uitgangskanaal(Int)kunt u signaaldelen van de ingangskanalen afnemen, door een efectenapparaat sturen en na bewerking ervan met het mastersignal mensen. Het signal wordt na de regelaar LEVEL (10) van het overeenkomstige ingangskanaal afgenomen.
1) Verbind de ingang van het effectenapparaat via een 6,3 mm-jack met de monouitgang AUX SEND (13).
2) Verbind de uitgang van het effectenapparaat met de lijningang (2) van een vrij ingangskanaal, zie hiervoor hoofdstuk 4.1.2.
4.3 Recorder aansluiten
Een stereo-opnameapparaat, bv. bandrecorder kan op de cinch-jacks TAPE IN (17) en TAPE OUT (18) aangesloten worden:
1) Sluit de weergave-uitgang van de recorder aan op de ingang TAPE IN.
2) Sluit de opname-ingang van de recorder aan op de uitgang TAPE OUT; op de uitgang is het met de regelaar MASTER (16) ingestelde mastersignaal beschikkaar.
De cinch-aansluitingen könnenECHTER ook voor andere apparaten met lijnsignaalniveaua gebruikt worden, bv. kunt u eenafspeelapparaat zoals cd- of mp3-speler op TAPE IN of een bijkomende versterker op TAPE OUT aansluiten.
4.4 Monitorinstallatie en hoofdtelefoon aansluten
Via een sterehoofdtelefoon en / of via een monitorinstallatie in een afzonderlijke regieruimte kurz u het afmengen van het geluid, het ingangssignal van de jacks TAPE IN (17) en de USB-aansluiting (28)^* of het effectenkanaal beluisteren. Sluit de hoofdtelefoo (minimumimpedantie 8 ) aan op de 6,3 mm-jack PHONES (14). Sluit de versterker van de monitorinstallatie aan op de stereo-uitgang BOOTH OUT (12); de beiden 6,3 mm-jacks van de uitgang zijn ongebalanceerd bedraad.
4.5 De versterker aansluten
Op de stereo-uitgang MASTER OUT (11) is het met de regelaar MASTER (16) ingestelde mastersignaal beschikbaar. Hier kurz u de versterker voor PA-toepassing aansluiten (of een ander apparaat met lijninggang zoals een tweede mengpaneel). De 6,3 mm-jacks van de uitgang zijn ongebalanceerd bedraad.
4.6 Voedingsspanning/ In- en uitschakelen
Verbind de bijgeleerde netadapter met de voedingsspanningsjack (26) op de awhileje en plug de stekker in een stopcontact (230V / 50Hz)
Om hetCCCCCC in te schakelen, plankst u de schakelaar POWER (27) in de stand ON, om uit te schakelen in de stand OFF. Bij ingeschakeld apparaat Licht de led POWER ON (24) op.
Opmerking: Wonneer u hetCCCCCC langere tijd Niet gebruikt, trek dan de netadapter uit het stopcontact, omdat deze zichs bij uitgeschakeldCCCCCC toch een geringe hoeveelheid stroom verbruikt.
4.7 Gegevens met een computeruitwisselen\*
Via de USB-aansluiting (28) kurz u audiobestanden in beide richtingen:tussen mengpaneel en computer overdragen:
- Gebruik als ingang: Gegevens die via de USB-aansluiting ingevoerd zich, können naar het mastersignaal geschakeld en via hoofdtelefoon/regie-monitorinstallatievoorbelusterd worden.
- Gebruik als uitgang: De USB-aansluiting voert het met de regelaar MASTER (16) ingestelde mastersignal uit.
Om het mengpaneel met een computer te bedieren, kutu gebruik maken van de audiosoftware die met het bedrijfsysteme is meegeleverd, of u kunt bijkomende audiosoftware installereren. Verschillende programma's voor opnemen en afspelen van audio vindt u Gratis op het internet.
1) Start de computer en verbind de USB-aansluiting van hetCCCCCC met een USB-aansluiting van de computer.
2) Het ingeschakelde mengpaneel worden door de computer als USB-audioapparaat voor geluidsinvoer en -uitvoer herkend. De vereiste besturingsprogramma's (standaard besturingsprogramma van het besturingsysteme) zijn op de computer beschikbaar. Opmerking: Als Niet alle vereiste besturingsprogramma's op de computer beschikbaar zijn, moet u zeCHAINr instalieren, bv. via de originele cd van het besturssysteme. Herstart de computer na de installmentie indien nodig.
3) Open het gebruekte audioprogramma en voer hierin de nodige instellenen door voor de geluidsweergave via het mengpaneel of voor de geluidsopname van het mengpaneel (wandelhandeiding van het programma). Het mengpaneel kan dan aan de hand van hoofdstuk 5 worden bediend. Als er geen geluidsopname of geluidsweergave gebeurt, dan moet u in de systeminstelleningen controeren of de USB-interface voor de geluidsinvoer of geluidsuitvoer geselecteerd is.
Tip: Als het mengpaneel zowel met een computer verbonden is als met de apparaten die via hun netsnoer geaard zich (bv. versterker), kunnen door aardlussen storende bromtonen optreden. Om.Deze te vermijden, kunt u het mengpaneel via een massascheidingsfilter (bv.FGA-102 of FGA-202 ut het gamma van IMG STAGELINE) met het respectieve apparaat verbinden.
5 Bediening
OPGELET
Stel het volume van de ge- luidsinstallatie en dat van de hoofdtelefoon nooit zeer hoog in. Langdurige bloatstelling aan hoge volumes
kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na eenijdje Niet meer zo hoog lijken. Draai het volume waarom Niet verder open, zichs nadat u eraan gewoon bent.
5.1 Basisinstelling van de ingangskanalen
De volgende bedieningsstappen om het niveau aan te passen en het geluid te corrigeren, dienen alleen als hulp, er zich ook andere methoden möglichk.
1) Draai voor alle ingangskanalen de regelaars LEVEL (10) volledig terug.
Draai voor de mono-ingangskanalen alle regelaars GAIN (3), alle klankregelaars (4) en alle regelaars PAN (8) in de middelste stand en schakel alle toetsen uit.
Schakel voor de de stereo-ingangskanalen alle toetsen +4 / - 10 6)uit en draai alle regelaars BAL (8) in de middelste stand.
2) Draai de regelaar AUX SEND MASTER (25) volledig terug.
3) Schakel de toetsen TAPE [/ USB*] TO MIX (19), TAPE TO BOOTH / PHONES (20) en AUX SEND TO BOOTH (21)uit.
4) Plaats de masterregelaar MASTER (16) in de stand "0 dB".
5) Stuur een geluidssignaal waar het respectieve ingangskanaal (door bv. in een microloon te zingen, op een instrument te spelen).
6) Voor het instellen van een monokanaal draait u de regelaar LEVEL (10) in de middelste stand. Stel de regelaar GAIN (3) zo in, dat de 0 dB-led's van de niveauweergave (15) oplichten. Stel de klank in met de drie klankregelaars (4), en druk zo nodig op de toets 75Hz (5) om laagfrequente ruis (bv. contactgeluid, brom) te onderdukken. Corrigeer daarna de uitsturing zo nodig met de regelaar GAIN. De led PEAK (9) mag ten hoogste bij signaalpieken eventjes gaan flikkeren. Als de led permanent oplicht, draait u de regelaar GAIN en / of de klankregelaars overeenkomstig terug. Voor het instellen van een stereokanaal Draai de regelaar LEVEL (10) open tot de niveau-led (15) bij 0 dB oplicht. Als u de regelaar hiervoor heel ver moet opendraaien, drukt u voor de niveauversterking (12 dB) op de shifttoets +4 / -10 (6) van het ingangskanaal. Als u de regelaar hiervoor heel sterk moet zichdraaien, en Licht de led PEAK (9) van het kanaal hierbij permanent op, dan verminder t u het uitgangsiveau van de geluidsbron.
7) Na het instellen van een kanaal draait u de regelaar LEVEL ervan volledig terug en stel het volgende kanaal in.
5.2 Geluidsbronnen mengen
1) Schuif de masterregelaar MASTER (16) zo ver open, tot u de mengverhouding van de geluidsbronnen optimaal kunt instellen.
2) Als alle instellingen voor de niveauregeling en alle klankinstelleningen doorgevoerd zijn (hoofdstuk 5.1), mengt u met de regelaars LEVEL (10) de signalen van de ingangskanalen in de gewenste volumeverhouding. Draai de regelaars LEVEL van ongebruekte kanalen altijd volledig zich.
3) Voor de monokanalen staat u met de panoramairegelaars PAN (8) de monosignalen in het stereoklankbeeld en voor de stereokanalen stelt u met de regelaars BAL (8) de balans van de stereosignalen in.
4) Indien er een effectenapparaat aangesloten is, zie hoofdstuk 5.2.1.
5) Om het ingangssignaal van de jacks TAPE IN (17) en van de USB-aansluiting (28) maar het mastersignaal te schakelen, drukt u op de toets TAPE [/USB] TO MIX (19). Opmerking: Alsijdens een opname via de jacks TAPE OUT of USB-aansluiting het opnamesignaal als ingangssignaalaar de jacks TAPE IN of USB-aansluiting wordt gestuurd, mag de toets TAPE [/USB*] TO MIX Niet ingedrukt,zijn,umat er zich anders een terugkoppeling voordoet.
6) Stel met de regelaar MASTER (16) het definitieve geluidsvolume van het mastersignaal in. Maak hierbij gebruik van de niveauweergave (15). Om deze het niveau van het mastersignaal te konnen laten weergeven, mag geen van de toetsen (20, 21) van de beluisteringsfunctie ingedrukt zich. Bij oversturing lichten de rode led's CLIP van de niveauweergave op.
5.2.1 Effectenuitgangskanaal instellen
Het effectenapparaat moet op de uitgang AUX SEND (13) en op de ingang LINE (2) van een vrij ingangskanaal aangesloten zich.
1) Om de nageschakelde effectinstellenge te kuren horen, moet u volgende regelaars eerst ongeveer in de middelste stand draieren:
-AUX SEND MASTER (25)
- de regelaar LEVEL (10) van het kanaal, waarop het effectenapparaat is aangesloten
2) Meng met behulp van de regelaars AUX SEND (7) de signalen van de ingangskanaalen met het signaal op het efectenkanaal. Het signaal worden na de regelaar LEVEL (10) afgenomen, d. w. z. dat de effectsterkte van een kanaal steeds in verhouding is tot het ingestelde kanaalniveau.
Opmerking: Draai de regelaar AUX SEND van het kanaal waarop het efectenapparaat is aangelsloten, volledig terug, maar er zich anders een terugkoppeling voordoet.
3) Met de regelaar AUX SEND MASTER (25) stelt u het niveau van het uitgangssignaal op het effectenkanaal (totaal van alle op het effectenkanaal gemengde signalen) zo in, dat het effectenapparaat Niet overstuurd worden.
4) Met de regelaar LEVEL (10) van het kanaal waarop het effectenapparaat is aangeslo- ten, mengt u het efectensignaal met het mastersignaal.
5.3 Voorbeluisteren via hoofd-telefoon en monitorinstallatie
De twee toewijzingstoetsen (20, 21) van de voorbeluiisteringsfunctie bepalen welk signala via de uitgangen BOOTH OUT (12) en PHONES (14) voorbeluisterd en door de niveau-led's (15) weergegeven worden:
- Als er geen toetsen zijn ingedrukt, worden het met de regelaar MASTER (16) ingestelde mastersignaal beluisterd en weergegeven.
- Als alleen de toets TAPE TO BOOTH /PHONES (20) ingedrukt is, worden het ingangssignaal op de jacks TAPE IN (17) en de USB-aansluiting (28)^* beluisterd en weergegeven (bv. om een opname te controleren).
- Als de toets AUX SEND TO BOOTH (21) ingedrukt is, worden het signala van het efectenkanaal voor de uitgangsregelaar AUX SEND MASTER (25) beluisterd en weergegeven. De positie van de toets TAPE TO BOOTH / PHONES heeft in dit geval geen effect.
Stel het voorbeluisteringsvolume in met de regelaar BOOTH/PHONES (23).
Booth Out: 2V (bij weergave 0 dB)
Aux Send: max. 9,5 V
Hoofdtelefoon
impedantie: 82
Fantoomvoeding: +48 V
Voedingsspanning: 18 V via meegeleverde netadapter op 230V / 50Hz
Omgevings
temperatuurbereik: .0-40°C
Geschicht besturingsystem voor de gegevensoverdracht via de USB-interface*:
Windows 2000, Windows XP of hogere Windows- versies, Mac OS 9.0.4 of hoger, Mac OS X
Windows is een geedeponeerd handelsmerk van de Microsoft Corporation in de USA en andere landen.
Mac OS is een gedeponeerd handelsmerk van Apple Inc. in de Venierende Staten en andere landen.
