MANUALE UTENTE MMX44 IMG STAGE LINE
Questeistruzioni sono rivolte a utenti conconoscenze base nella tecnica audio. Vi preghiamo di leggerle attendamente prima della messa in funzione e di conservare per un uso futuro.
A pagina 3, se aperta completeness, vedrete tutti gli elementi di lavoro e i collegamenti descritti.

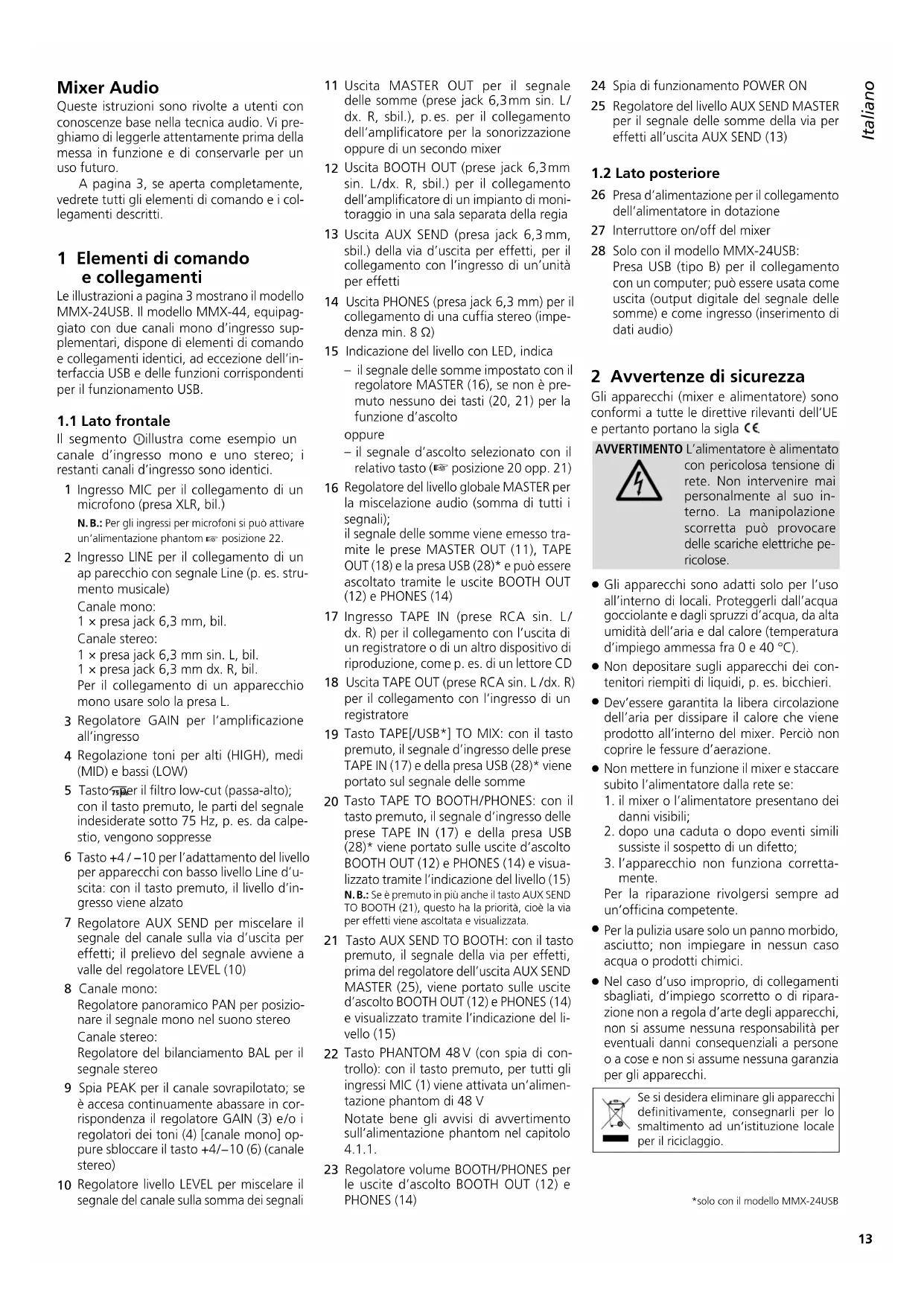

1 Elementi di comando e collegamenti
Le illustrazioni a pagina 3 mostrano il modello MMX-24USB. Il modello MMX-44, equipaggiato con due canali mono d'ingresso supplementari, dispone di elementi di comando e collegamenti identici, ad eccezione dell'interradfaccia USB e delle funzioni corrispondenti per il funzionamento USB.
1.1 Lato frontale
Il segmento ①illustra come esempio un canale d'ingresso mono e uno stereo; i restanti canali d'ingresso sono identici.
1 Ingrasso MIC per il collegamento di un microfono (presa XLR, bil.)
N.B.: Per gli ingressi per microfoni si cui attivare un'alimentazione phantom 電 posizione 22.
2 Ingrasso LINE per il collegamento di un ap parecchio con segnale Line (p. es. strumento musicale)
Canale mono:
1× presajack 6,3mm ,bil.
Canale stereo:
1 × presa jack 6,3 mm sin. L, bil.
1× presajack 6,3mm dx.R,bil.
Per il collegamento di un appearecchio mono usare solo la presa L.
3 Regolatore GAIN per l'amplificazione all'ingresso
4 Regolazione toni per alto (HIGH), medi (MID) e bassi (LOW)
5 Tasto nper il filtrlo low-cut (passa-alto); con il tasto premuto, le parti del segnale indesiderate sotto 75Hz p.es. da calpe-stio, vengono suppresse
6 Tasto +4 / - 10 per l'adattamento del livello per apparecchi con basso livello Line d'uscita: con il tasto premuto, il livello d'ingresso viene alzato
7 Regolatore AUX SEND per miscelare il segnale del canale sulla via d'uscita per effetti; il prelievo del segnale aviene a valle del regolatore LEVEL (10)
8 Canale mono:
Regolatore panoramicico PAN per posizionare il segnale mono nel suono stereo Canale stereo:
Regolatore del bilanciamento BAL per il segnale stereo
9 Spia PEAK per il canale sovrapilotato; se è accesa continuamente abbassare in corrispondenza il regolatore GAIN (3) e/o i regolatori dei toni (4) [canale mono] oppure sbloccare il tasto +4 / - 10 (6) (canale stereo)
10 Regolatore livello LEVEL per miscelare il segnale del canale sulla somma dei segnali
11 Uscita MASTER OUT per il segnale delle somme (prese jack 6,3 mm sin. L/ dx.R sbil.),p.es.per il collegamento dell' amplificatore per la sonorizzazione oppure di un secondo mixer
12 Uscita BOOTH OUT (prese jack 6,3mm sin. L/dx. R, sbil.) per il collegamento dell'amplificatore di un impianto di monitoraggio in una sala separata della regia
13 Uscita AUX SEND (presa jack 6,3 mm, sbil.) della via d'uscita per effetti, per il collegamento con l'ingresso di un'unità per effetti
14 Uscita PHONES (presa jack 6,3 mm) per il collegamento di una cuffia stereo (impedenza min. 8Ω)
15 Indicazione del livello con LED, indica - il segnale delle somme impostato con il regolatore MASTER (16), se non è premuto nessuno dei tasti (20, 21) per la funzione d'ascolto oppure
- il segnale d'ascolto selezionato con il relativivo tasto (15' posizione 20 opp. 21)
16 Regolatore del livello globale MASTER per la miscelazione audio (somma di tutti i segnali);
17 Ingresso TAPE IN (prese RCA sin. L/ dx. R) per il collegamento con l'uscita di un registraratore o di un altri dispositivo di riproduzione, come p. es. di unlettore CD
18 Uscita TAPE OUT (prese RCA sin. L/dx. R) per il collegamento con l'ingresso di un registraratore
19 Tasto TAPE/[USB*] TO MIX: con il tasto premuto, il segnale d'ingresso delle prese TAPE IN (17) e della presa USB (28)^ viene portato sul segnale delle somme
20 Tasto TAPE TO BOOTH/PHONES: con il tasto premuto, il segnale d'ingresso delle prese TAPE IN (17) e della presa USB (28) viene portato sulle uscite d'ascolto BOOTH OUT (12) e PHONES (14) e visualizzato tramite l'indicazione del livello (15)
N. B.: Se è premuto in più ndasto AUX SEND TO BOOTH (21), quello ha la priorità,cision la via per effetti viene ascoltata e visualizzata.
21 Tasto AUX SEND TO BOOTH: con il tasto premuto, il segnale della via per effetti, prima del regolatore dell'uscita AUX SEND MASTER (25), viene portato sulle uscite d'ascolto BOOTH OUT (12) e PHONES (14) e visualizzato tramite l'indicazione del livello (15)
22 Tasto PHANTOM 48V (con spia di controllo): con il tasto premuto, per tutti gli ingressi MIC (1) viene attivata un'alimentazione phantom di 48 V
il segnale delle somme viene emesso tramite le prese MASTER OUT (11), TAPE OUT (18) e la presa USB (28)^* e più essere ascoltato tramite le uscite BOOTH OUT (12) e PHONES (14)
Notate bene gli avvisi di averporto sull'alimentazione phantom nel capitolo 4.1.1.
23 Regolatore volume BOOTH/PHONES per le uscite d'ascolto BOOTH OUT (12) e PHONES (14)
24 Spia di funzionamento POWER ON
25 Regolatore del livello AUX SEND MASTER per il segnale delle somme della via per effetti all'uscita AUX SEND (13)
1.2 Lato posteriore
26 Presa d'alimentazione per il collegamento dell'alimentatore in dotazione
27 Interru tto re on/off del mixer
28 Solo con il modello MMX-24USB: Presa USB (tip B) per il collegamento con un computer; cui esere usata come uscita (output digitale del segnale delle somme) e come ingresso (inserimento di dati audio)
2 Avverenze di sicurezza
Gli appearecchi (mixer e alimentatore) sono conformi a tutte le dirittive rilevanti dell'UE e pertanto portano la sigla
AVERTIMENO L'alimentatore è alimentato
con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. La manipolazione scorretta cui provocare delle scariche elettriche pericolose.
Gli appearecchi sono adatti solo per I'uso all'interno di locali. Proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidita dell'aria e dal calorie (temperatura d'impio ammessa fra 0 e 40^
Non depositare sugli appearecchi dei contentitori riempiti di liquidi, p. es. bicchieri.
Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno del mixer. Percio non copire le fessure d' aerazione.
Non mettere in funzione il mixer e staccare subito l'alimentatore alla rete se:
- il mixer o l'alimentatore presentano dei anni visibili;
2.undyacadutodopoeventisimilissussisteisospettdundifetto; - l'apparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad un'officina competente.
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte degli apparecchi, non si assume nessuna responsabilita per eventuali danni consequencesi a persona o a cose e non si assume nessuna garanzia per gli apparecchi.
Se si desidera eliminare gli apparecchi definitivement, consegnarli per lo smaltimento ad un'istituzione locale per il ricerciaggio.
*solo con il modello MMX-24USB
3 Possibilità d'impiego
Questo mixer audio è adatto per scopi universali di sonorizzazione e di registrazione. Dispone rispettivamente di due (MMX-24USB) e quattro (MMX-44) canali d'ingresso mono e di quattro canali d'ingresso stereo per il collegamento di microfoni (anche con alimentazione phantom) e di fonti audio con livello Line (p. es. strumenti musicali, dispositivi di riproduzione). Una via d'uscita permette l'impiego di un'unità per effetti. Inoltre sono presenti dei contatti per un registraratore. La miscelazione audio può essere ascoltata per mezzo di una cuffia e / o di un impianto di monitoraggio in una sala separata di regia.
Il modello MMX-24USB dispone in più di un'interfaccia audio USB per il collegamento con un computer.
4 Messa in funzione
Prima di collegare / scollegare dei collegamenti e prima di agli accensione, i regolatori d'uscita BOOTH / PHONES (23) e MASTER (16) dovrebbero essere portati sul minimo.
4.1 Collegare fonti audio
Dato che nei canali mono non si puòambiare fra gli ingressi, collegare l'ingresso microfono (1) oppure l'ingresso Line (2), ma non entrambi contemporaneamente.
4.1.1 Microfoni
Collegare i microfoni con le prese XLR bilanciate MIC (1). Per i microfoni con alimentazione phantom è possibile attivare un'alimentazione phantom di 48 V per tutte le prese XLR, premendo il tasto PHANTOM 48 V (22). Con l'alimentazione phantom attenuata è accesa la spia di fianco al tasto.
Attenzione: Con l'alimentazione phantom non deve essere collegato nessun microfono con uscita sbilanciata perché potrebbe subire dei danni.
Per escludere rumori di commutazione negli altoparlanti e nella cuffia, attivare o disattivare l'alimentazione phantom solo con il mixer spento o con i relativi regolatori completamenti chiusi.
4.1.2 Fonti audio line
Collegare fonti audio con livello line (p. es. ricevitori di sistemi wireless di microfoni, unità per effetti, strumenti musicali, dispositivi di riproduzione) con le prese jack 6,3 mm (2) dei canali d'ingresso. Le prese sono bilanciate. Tuttavia è possibile collegareanche apparetchi con uscita sbilanciata usingo jack a 2 poli.
- Collegare apparecchi mono risp. con i canali mono CH 1 e CH 2 (MMX-24USB) e CH 1 a CH 4 (MMX-44).
- Collegare apparecchi stereo risp. con i canali stereo CH 3 / 4 a CH 9 / 10 (MMX-24US e CH 5 / 6 a CH 11 / 12 (MMX-44). Se a
canale stereo si deve collegare un apparecchio mono, usare solo la presa L. Il segnale mono sare portato internamente sui canali sinistro e destro.
Se I'ingresso RCA TAPE IN (17) non è occupato da un registratore (Capitolo 4.3), si più collegare qui un appearechio stereo supplementare con livello Line (p. es. unlettore CD per musica di sottofondo durante le pause).
4.2 Collegare un'unità per effetti
Tramite la via d'uscita è possibile disaccoppiare parti dei segnali dai canali d'ingresso, portarle su un'unità per effetti e miscelarre après l'elaborazione sul segnale delle somme. Il prelievo del segnale avviene a valle del regolatore LEVEL (10) del relative canale d'ingresso.
1) Collegare l'ingresso dell'unita per effetti con l'uscita mono AUX SEND (13) per mezzo di un jack 6,3 mm.
2) Collegare l'uscita dell'unita per effetti con l'ingresso LINE (2) di un canale d'ingresso libero, vedi capitolo 4.1.2.
4.3 Collegare un registraratore
Un registratore stereo, p. es. uno a nastro, cui è essere collegato con le prese RCA TAPE IN (17) e TAPE OUT (18):
1) Collegare l'uscita di riproduzione del registraratore con l'ingresso TAPE IN.
2) Collegare l'ingresso di registrazione del registratore con l'uscita TAPE OUT; l'uscita riceve il segnale delle somme impostato con il regolatore MASTER (16).
I contatti RCA possono essere usatianche per altire apparecchi con livello Line;per esempio è possibile collegare con TAPE IN un dispi sivo di riproduzione, come unlettore CD o MP3,oppure con TAPE OUT un amplificatore supplementare.
4.4 Collegare un impianto di monitoraggio e una cuffia
Tramite una cuffia stereo e /o un impianto di monitoraggio in una sala separata di regia, si cui ascoltare la miscelazione audio, il segnale d'ingresso delle prese TAPE IN (17) e della presa USB (28)* oppure la via per effetti. Collegare la cuffia (impedenza minima 8 Ω) con la presa jack 6,3 mm PHONES (14). Collegare l'amplificatore dell'impianto di monitoraggio con l'uscita stereo BOOTH OUT (12); le due prese jack 6,3 mm dell'uscita sono sbilanciate.
4.5 Collegare un amplificatore
L'uscita stereo MASTER OUT (11) riceve il segnale delle somme impostato con il regolatore MASTER (16). Si cui collegare qui l'amplificatore per la sonorizzazione (oppure un'alto appearechio con ingresso Line, come
4.6 Alimentazione/
Accendere e spagnere
Collegare l'alimentatore in dotazione con la presa d'alimentazione (26) sul retro e inserirlo in una presa di rete (230V / 50Hz)
Per accendere il mixer, portare l'interrutto POWER (27) su ON, per spegnerlo portare l'interrutture su OFF. Con l'apparecchio acceso è accesaanche la spia di funzionamento (24).
N.B.: Se il mixer non viene usato per un dato periodo, conviene staccare l'alimentatore alla presa perché consuma in po'di correnteanche con il mixer spento.
4.7 Funzionamento con un computer*
Tramite la presa USB (28) si possono trasmettere,anche contemporaneamente, dei dati audio nelle due direzioni fra mixer e computer:
- Uso come ingresso: I dati inserti tramite la porta USB possono essere portati sul segnale delle somme e ascoltati tramite cuffia/impliantodimonitoraggio.
- Uso come uscita: La porta USB emette il segnale delle somme impostato con il regolatore MASTER (16).
Per il funzionamento del mixer per mezzo di un computer si può usare il software audio fornito con il sistema operativo oppure un software audio installato in aggiunta. In Internet si trovano vari programmi audio Gratis per la riproduzione e la registrazione.
1) Accendere il computer e collegare la porta USB del mixer con un lavoro USB del computer.
2) Il mixer acceso è riconosciuto dal computer come appearecchio audio USB per input e output audio. I driver necessari (driver standard del sistema operativo) si trovano sul computer.
N.B.: Se non tutti i driver richiesti si trovano sul computer, occorre INSTALLI, p. es. per mezzo del CD originale delsysteme operativo. Eventualmente riaviare il computer dopo I'installazione.
3) Aprire il programma audio e effettuare le impostazioni richieste per la riproduzione audio tramite il mixer oppure per la registrazione dal mixer (Istruzioni del programma). Comandare il mixer come descritto nel capitolo 5.
Se la registrazione o riproduzione audio non ha successo, controllare nel pannello di contro del computer se l'interfaccia USB è stata sceltaperl'sinput/outputaudio.
Un consiglio: Se il mixer è collegato sia con il computer che con apparecchi messi a terra tramite il loro cavo di rete (p. es. amplificatori), per via degli anelli di terra si possono averve dei ronzii. Per eliminari, il mixer vuo essere collegato con il relativo appecchio per mezzo di un disaccoppiatore di massa (p. es. FGA-102 o FGA-202 di IMG STAGELINE).
5 Funzionamento
ATTENZIONE Mai tenero molto alto il volume dell'impianto audio e della cuffia. A lungo andare, il volume excessivo cui procurare danni all'udito! L'orechio si abituaagli alto volumi e dato un certo tempo non se ne rende piùconto. Percio non aumentare il volume successivamente.
5.1 Impostazione base dei canali d'ingresso
I seguito punti per l'adattamento del livello e per la correzione dei toni servono solo come aiuto, ma sono possibili andere modi di procedere.
1) In tutti i canali d'ingresso chiudere completamente tutti i regolatori LEVEL (10).
Nei canali d'ingresso mono portare tutti i regolatori GAIN (3), tutti i regolatori dei toni (4) e tutti i regolatori PAN (8) in posizione centrale e sbloccare i tasti [75Hz](5)
Nei canali d'ingresso stereo sbloccare tutti i tasti +4 / - 10 (6) e portare tutti i regolatori BAL (8) in posizione centrale.
2) Chiudere completeness regulation AUX SEND MASTER (25).
3) Sbloccare i tasti TAPE[USB*] TO MIX (19), TAPE TO BOOTH / PHONES (20) e AUX SEND TO BOOTH (21).
4) Portare in posizione "0 dB" il regolatore delle somme MASTER (16).
5) Portare un segnale audio sul relative canale d'ingresso (p. es. cantare in un microfono o suonare uno strumento).
6) Per l'impostazione di un canale monoportare il regolatore LEVEL (10) in posizione centrale. Impostare il regolatore GAIN (3) in modo che si accendino i LED 0 dB dell'indicazione del livello (15). Impostare i toni con i tre regolatori EQ (4) e, se necessario, premere il tasto [n](b) per coprimere i disturbi a bassa frequenza (p. es. calpestio, ronzii). Quindi regolare l'impostazione eventualmen te con il regolatore GAIN. La spia PEAK (9) dovrebbe accendersi brevamente solo con i picchi dei segnali. Se rimane accesa permanentente, abbassare in corrispondenza il regolatore GAIN e / o i regolatori dei toni. Per impostare un canale stereo apriere il regolatore LEVEL (10) al punto che l'indicazione del livello (15) si accende con 0 dB. Se il regolatore deve essere aperto molto, per alzare il livello premeire il tasto +4 / - 10 (6) del canale. Se deve essere chiuso molto e se la spia PEAK (9) del canale rimane accesa permanentemente, ridurre il livello d'uscita della fonte audio.
7) Dopo l'impostazione di un canale chiudere completamente il suo regolatore LEVEL e impostare il canale successivo.
5.2 Miscelare le fonti audio
1) Aprire il regolatore delle somme MASTER (16) al punto che il rapporto di miscelazione fra le fonti audio possa essere impostato in modo ottimale.
2) Se tutte le impostazioni per l'adattamento del livello e dei toni sono terminate (Cap. 5.1), con i regolatori LEVEL (10) miscelare i se gnali dei canali d'ingresso con il rapporto di volume desiderato. Chiudere sempre completeness i regolatori LEVEL dei canali non usati.
3) Per i canali mono, con i regolatori panoramicici PAN (8) posizionare i segnali monnel suo no stereo, e per i canali stereo, con i regolatori BAL (8) impostare il bilancia-mentation dei segnali stereo.
4) Se è collegata un'unità per effetti, vedicapitolo 5.2.1.
5) Per portare sulla somma dei segnali il segnale d'ingresso delle prese TAPE IN (17) e della presa USB (28)^ , premere il tasto TAPE [/USB^] TO MIX (19).
N.B.: Se durante una registrazionetramite le prese TAPE OUT o la presa USB*, il segnale di registrazione viene portato come segnale d'ingresso sulle prese TAPE IN oppure sulla presa USB*, il tasto TAPE [USB*] TO MIX non deve essere premuto, perché altrimenti si manifesta un feedback.
6) Con il regolatore MASTER (16) impostare il volume definitivo del segnale delle somme aiutandosi con l'indicazione del livello (15). Affinché esta indichi il segnale delle somme, nessuno dei due tasti (20, 21) per la funzione d'ascolto delve essere premuto. In caso di sovrapilotaggio si accendono i LED rossi CLIP dell'indicazione del livello.
5.2.1 Impostare la via per effetti
L'unità per effetti delve essere collegata con l'uscita AUX SEND (13) e con l'ingresso Line (2) di un canale libero d'ingresso.
1) Per poter ascoltare le impostazioni per l'effetto, portare momentaneamente i seguenti regolatori circa in posizione centrale: -AUX SEND MASTER (25) - il regolatore LEVEL (10) del canale al quale è collegata l'unità per effetti
2) Con i regolatori AUX SEND (7) miscelare i segnali dei canali d'ingresso sulla via per effetti. Il prelievo del segnale avviene a vale del regolatore LEVEL (10),cisiona al livello impostato del canale.
N.B.: Chiudere completeness regulatore AUX SEND del canale dove e collegata l'unita per effetti, altrimenti si produce un feedback.
3) Con il regolatore AUX SEND MASTER (25) impostare il livello per il segnale d'uscita della via per effetti (somma di tutti i segnali miscelati sulla via per effetti) in modo da non sovrapilotare l'unità per effetti.
4) Con il regolatore LEVEL (10) del canale dove è collegata l'unità per effetti, miscellare il se gnale dell'effetto sul segnale delle somme.
5.3 Ascolto tramite cuffia e impianto di monitoraggio
I due tasti d'assegnazione (20, 21) determinano quale segnale viene ascoltato tramite le uscite BOOTH OUT (12) e PHONES (14) e visualizzato dall'indicazione del livello con LED (15):
- Se nessuno dei tasti è premuto, il segnale impostato con il regolatore MASTER (16) viene ascoltato e visualizzato.
- Se è premuto solo il tasto TAPE TO BOOTH/ PHONES (20), il segnale d'ingresso delle prese TAPE IN (17) e della presa USB (28)* viene ascoltato e visualizzato (p. es. per contrallare una registrazione).
- Se è premuto il tasto AUX SEND TO BOOTH (21), il segnale della via per effetti viene ascoltato e visualizzato a monte del regolatore d'uscita AUX SEND MASTER (25). La posizione del tasto TAPE TO BOOTH / PHONES è sulla importanza in quello caso.
Impostare il volume d'ascolto con il regolatore BOOTH/PHONES (23).
6 Dati tecnici
Sensibilità d'ingresso
Mic: 0.5 mV
Line (canale mono): .1 mV
Line (canale stereo): .10 mV
Tape In: 100 mV
Livello d'uscita
Master Out/Tape Out: 650mV (con indicazione 0 dB)
Booth Out: 2V (con indicazione 0 dB)
Aux Send: max. 9,5V
Impedenza cuffia: . . . ≥ 8Ω
Interfaccia USB*: . USB 2.0 (Full Speed)
Campo di frequenza: .. 20-20 000 Hz
Fattore di distorsione: < 0.05%
Rapporto S/R: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B. 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Diafonia: -63 dB
Regolatori toni
bassi: ± 15dB / 80Hz
medi: ± 15dB / 2,5kHz
alti: ±15 dB/12 kHz
Filtro low-cut: 75 Hz
Alimentazione phantom: +48 V
Alimentazione: 18V tramite alimentatore in dotazione con 230V / 50Hz
Temperatura d'esercizio: 0 - 40^
Dimensioni (1× h× p)
MMX-24USB: . . . . . . 220 × 65 × 260 mm
MMX-44: 280 × 50 × 260 mm
Peso
MMX-24USB: 2,1 kg
MMX-44: 2,2 kg
Sistemi operativi adatti per il trasferimento dati tramite l'interfaccia USB : Windows 2000, Windows XP o versioni Windows successive, Mac OS 9.0.4 o maggiore, Mac OS X
Windows é un marchio registratore della Microsoft Corporation negli USA e in altri paesi.
Mac OS è un marchio registratore dell'Apple Inc. negli USA e in altri paesi.
Con riserva di modifiche tecniche.
