EY45A2 - Snijmachine PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Veelzijdige draadloze cirkelzaag
Merk	Panasonic
Model	EY45A2
Motorspanning	DC 14,4 V / DC 18 V (afhankelijk van accu)
Onbelast toerental	3600 omw/min (14,4 V) / 4500 omw/min (18 V)
Buitendiameter zaagblad	135 mm
Asdiameter	20 mm
Max. snijdiepte	0 - 46 mm
Max. koppel	5,4 N·m (14,4 V) / 6,7 N·m (18 V)
Totale lengte	292 mm (hoofdeenheid)
Gewicht	2,05 kg (hoofdeenheid)
Compatibele accu's	Li-ion EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50, EY9L51 (18 V)
Lader	EY0L82 (spanning op typeplaatje)
Te zagen materialen	Hout, ongehard ijzerhoudend metaal, non-ferrometalen, kunststof
Hoofdfuncties	Recht zagen, invalzagen, schuin zagen, stofopvang met ingebouwde stofbak of stofzuiger

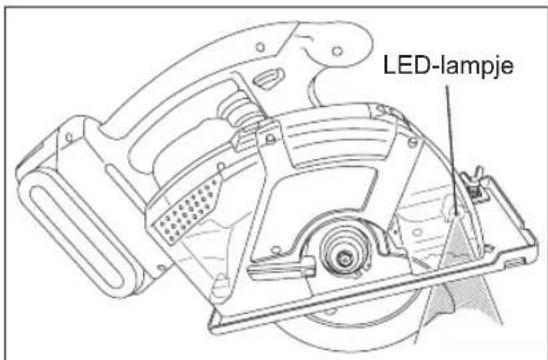

Verlichting	Ingebouwde LED-lamp
Bedieningspaneel	Oververhittingsindicator, indicator lage acculading
Veiligheidsvoorzieningen	Onderste zaagbladbeschermer, asvergrendeling, beveiliging tegen oververhitting en diepontlading
Onderhoud en reiniging	Stofbak legen, voorste kap schoonmaken, afnemen met droge doek
Optionele accessoires	Hardmetalen zaagbladen voor metaal (EY9PM13E), hout (EY9PW13C), kunststof (EY9PP13C), geleidingsrail (EY3500B7727), stofzuigeradapter (EY9X012E)
Repareerbaarheid	Originele Panasonic onderdelen, reparatie in erkend servicecentrum

Veelgestelde vragen - EY45A2 PANASONIC

Welke soorten materialen kan ik met deze zaag snijden?

U kunt hout, ongehard ijzerhoudend metaal, non-ferrometalen en kunststof zagen. Gebruik voor elk materiaal het juiste zaagblad (zie accessoires).

Hoe vervang ik het zaagblad?

Verwijder de accu. Houd de asvergrendeling ingedrukt om te voorkomen dat de as draait, draai vervolgens de zeskantbout los met de meegeleverde sleutel. Open de onderste zaagbladbeschermer met de intrekbare hendel, verwijder het oude zaagblad en plaats het nieuwe in de juiste draairichting (pijlen uitgelijnd). Draai de bout vast.

Hoe stel ik de snijdiepte in?

Verwijder de accu. Draai de diepte-afstelmoer los en schuif de slede om de gewenste diepte in te stellen (schaalverdeling op de onderste zaagbladbeschermer). Voor hout van 10 mm dik of minder moet het zaagblad ongeveer 5 mm onder het werkstuk uitsteken. Draai de moer weer vast.

Wat moet ik doen als de zaag stopt of het oververhittingslampje knippert?

Het oververhittingslampje geeft aan dat de accu een te hoge temperatuur heeft bereikt. Laat het gereedschap volledig afkoelen (minstens 30 minuten) op een gematigde plaats. Vermijd langdurig of intensief gebruik, wat vaak tot deze beveiliging leidt.

Hoe gebruik ik de stofbak?

De stofbak wordt aan de voorkant van de zaag bevestigd. Als deze vol is, verwijdert u hem door op de vergrendelknop te drukken en leegt u hem. Bij het zagen van metaal moet de stofbak beslist zijn geplaatst om vonken te voorkomen.

Welke accu's zijn compatibel met model EY45A2?

De Panasonic Li-ion accu's uit de series EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50 en EY9L51 (18 V) zijn compatibel. Gebruik uitsluitend originele Panasonic accu's om veiligheidsredenen.

Hoe reinig ik de zaag na gebruik?

Verwijder de accu. Veeg het gereedschap af met een schone, droge doek. Gebruik geen vloeistoffen. Reinig het zaagblad met een borstel om resten te verwijderen. Controleer of de ventilatiesleuven niet verstopt zijn.

Kan ik de zaag met een stofzuiger gebruiken?

Ja, voornamelijk voor het zagen van hout. Gebruik de slangadapter EY9X012E (los verkrijgbaar) die compatibel is met slangen met binnendiameter 25 mm tot 38 mm. Gebruik deze niet bij het zagen van metaal vanwege vonken.

Wat te doen bij vastlopen van het zaagblad tijdens het zagen?

Laat onmiddellijk de schakelaar los. Houd de zaag stil in het werkstuk totdat het zaagblad volledig stopt. Probeer het zaagblad niet met rukken te verwijderen. Identificeer de oorzaak van het vastlopen (slechte ondersteuning, bot zaagblad, enz.) voordat u verdergaat.

Hoe recycle ik de accu aan het einde van zijn levensduur?

Gooi de accu niet bij het huishoudelijk afval. Breng hem naar een inzamelpunt dat door uw gemeente of dealer is aangewezen, overeenkomstig de geldende regelgeving (richtlijnen 2006/66/EG).

GEBRUIKSAANWIJZING EY45A2 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Nederlands: Bladzijde 76 Suomi: Sivu 160

FUNCTIONELE BESCHRIJVING

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

Lees de "Veiligheidsadviezen" in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

I. INLEIDING

Dit is een universele zaagmachine. Door het zaagblad te verwisselen kan deze zaagmachine worden gebruikt voor het zagen van hout, metaal en plastic. Het stof wordt in het geïntegreerde stofhuis opgevangen of via een aangesloten stofzuiger afgevoerd (de slang van de stofzuiger wordt aan de zaagmachine bevestigd).

GEVAAR

Dit product is een zaagwerktuig, gemaakt om door metaal en hout te zagen. Het heeft een roterend zaagblad waarmee u zich diep kunt snijden, met ernstig of fataal letsel tot gevolg. Lees daarom aandachtig deze handleiding en de waarschuwingen op het gereedschap en houd u aan alle veiligheidsadviezen om letsel te vermijden.

WAARSCHUWING

Steek nooit uw vinger of een ander voorwerp in een van de openingen van het gereedschap.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle instructies.

Als u de onderstaande waarschuwingen en instructies niet opvolgt, kan dit resulteren in een elektrische schok, brand en/of ernstig letsel.

Gebruik van deze handleiding

Lees deze handleiding volledig door voordat u met het gereedschap begint te werken. Als u het gereedschap door andere personen laat gebruiken, zorg er dan voor dat zij eerst deze handleiding lezen of op de hoogte worden gebracht van het correcte gebruik en alle veiligheidsvoorschriften met betrekking tot het gereedschap. - Bewaar deze handleiding voor toekomstig gebruik. De handleiding bevat belangrijke veiligheidsinformatie waaraan u zich dient te houden om het gereedschap veilig te gebruiken. - In deze handleiding en op het product vindt u de volgende trefwoorden.

OPMERKING

Opmerkingen geven aanvullende informatie over het gereedschap die u moet weten.

OPGELET

Opgelet duidt op een potentieel gevaarlijke situatie, die kan leiden tot een lichte kwetsuur indien ze niet worden vermeden. Opgelet maakt u ook attent op onveilige handelingen die vermeden moeten worden.

WAARSCHUWING

Waarschuwing duidt op een potentieel gevaarlijke situatie, die kan leiden tot zware kwetsuren of de dood indien ze niet worden vermeden.

GEVAAR

Gevaar duidt op een dreigend gevaar dat zal leiden tot zware kwetsuren of de dood indien het niet wordt vermeden.

Lees voor gebruik het boekje met veiligheidsadviezen en ook de onderstaande opmerkingen.

II. EXTRA VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsadviezen voor alle metaalsnijders

GEVAAR

1) Houd uw handen uit de buurt van de snijzone en het mes. Houd met uw tweede hand de hulphandgreep op de motorbehuizing vast. Als u het gereedschap met beide handen vasthoudt, kunt u niet met het mes in uw handen snijden. 2) Reik niet onder het werkstuk. Onder het werkstuk kan de beschermkap u niet beschermen tegen het mes. 3) Stel de snijdiepte op de dikte van het werkstuk af. Onder het werkstuk dient minder dan een volle tand van de messen zichtbaar te zijn. 4) Houd het te zagen werkstuk nooit met uw handen vast en leg het niet over uw been. Bevestig het werkstuk aan een stevig platform. Het is van essentieel belang het werkstuk goed te ondersteunen om letsel te voorkomen en te vermijden dat het mes vastloopt of dat u de controle over het gereedschap verliest. 5) Houd het gereedschap vast bij de geïsoleerde handvatten wanneer u een bewerking uitvoert waarbij het gereedschap in contact zou kunnen komen met verborgen stroomdraden of de eigen draad. Contact met een stroomdraad zal ook de blootliggende metalen onderdelen van het gereedschap onder spanning brengen en resulteren in een elektrische schok voor de gebruiker. 6) Gebruik bij het schulpen steeds een schulpgeleider of een rechtehoekgeleider. Zo kunt u nauwkeuriger snijden en bestaat er minder kans dat het mes vastloopt. 7) Gebruik steeds een mes waarvan de asgaten de juiste grootte en de juiste vorm (diamant vs. rond) hebben. Messen die niet passen op het montagemateriaal van het gereedschap zullen excentrisch draaien, waardoor u de controle over het gereedschap verliest. 8) Gebruik nooit beschadigde of ongeschikte pasringen of bouten voor de messen. De pasringen en de bout van het mes zijn speciaal ontworpen voor uw gereedschap, met het oog op een optimale prestatie en een veilig gebruik.

Verdere veiligheidsadviezen voor alle metaalsnijders

Oorzaak en maatregelen ter voorkoming van terugslag:

Een terugslag is een plotselinge reactie op een geklemd, vastgelopen of slecht uitgelijnd mes, waardoor het gereedschap niet langer onder controle is en "opschiet" uit het werkstuk in de richting van de gebruiker; - Wanneer het mes klem komt te zitten of vastloopt doordat de snijsnede zich sluit, komt het mes tot stilstand en springt het gereedschap door de reactie van de motor snel terug in de richting van de gebruiker; - Als het mes verdraaid of slecht uitgelijnd raakt in de snijsnede, kunnen de tanden op het achtervlak van het mes zich in het bovenste oppervlak van het hout boren, waardoor het mes uit de snede springt, in de richting van de gebruiker.

Een terugslag is het resultaat van een verkeerd gebruik en/of foutieve werkwijzen of -omstandigheden en kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen.

1) Behoud met beide handen een stevige greep op het gereedschap en plaats uw armen zodanig dat u de kracht die wordt ontwikkeld door een terugslag kunt opvangen. Houd uw lichaam altijd aan een van beide kanten van het mes en nooit zo dat u op een lijn met het mes bent.

Bij een terugslag kan het gereedschap achteruit springen, maar u kunt de kracht van een terugslag in bedwang houden door de juiste voorzorgsmaatregelen te nemen.

2) Wanneer het mes is vastgelopen of wanneer u om een andere reden de snede niet afwerkt, laat dan de hendel los en laat het gereedschap bewegingsloos zitten in het materiaal tot het mes volledig tot stilstand is gekomen. Probeer nooit het gereedschap uit het werkstuk te verwijderen of achteruit te trekken terwijl het mes nog in beweging is, om het risico op een terugslag te vermijden.

Ga na wat de oorzaak van het vastlopen is en los het probleem op.

3) Wanneer u het snijden in het werkstuk hervat, moet u het mes in de snede centreren en kijken of de tanden niet vastzitten in het materiaal.

Als het mes vastloopt, kan het omhoogspringen of terugslaan uit het werkstuk wanneer het gereedschap opnieuw wordt gestart.

4) Ondersteun grote panelen om het risico op klem raken van het mes en een terugslag te beperken. Grote panelen hebben de neiging door te zakken onder hun eigen gewicht. De steun moet aan beide zijden onder het paneel worden geplaatst, dicht bij de snijlijn en de rand van het paneel. 5) Gebruik geen bot of beschadigd mes. Ongeslepen of slecht gemonteerde messen maken een smalle snede, wat leidt tot overmatige wrijving, vastlopen van het mes en terugslag. 6) De blokkeerhendels van de mesdiepte- en afschuinafstelling moeten goed vastzitten voordat u begint te snijden. Als de snij-afstelling verandert tijdens het snijden, zal dit leiden tot het vastlopen van het mes en een terugslag. 7) Wees extra voorzichtig wanneer u "uitsparingen snijdt" in bestaande wanden of andere blinde zones. Het vooruitstekende mes kan in voorwerpen snijden die een terugslag kunnen veroorzaken.

Veiligheidsadviezen voor deze zaagmachine

1) Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaagmachine niet als de onderste beschermkap niet vrij beweegt en onmiddellijk sluit. De onderste beschermkap mag nooit in de geopende stand worden vastgeklemd of vastgebonden. Als het gereedschap per ongeluk valt, kan de onderste beschermkap verbogen raken. Haal de onderste beschermkap met de terugtrekhendel omhoog en controleer of deze vrij beweegt en het zaagblad en andere metalen onderdelen niet raakt, in elke zaaghoek en zaagdiepte. 2) Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet juist werken, moeten deze hersteld worden voordat u het gereedschap gebruikt. Het is mogelijk dat de onderste beschermkap niet vlot sluit als gevolg van beschadigde onderdelen, kleverige afzettingen of ophoping van vuil. 3) De onderste beschermkap mag alleen met de hand worden teruggetrokken voor speciale bewerkingen, zoals het zagen van "uitsparingen" of het "samengesteld zagen". Haal de onderste beschermkap met de terugtrekhendel omhoog en laat de beschermkap los zodra het mes in het materiaal zaagt.

Voor alle andere zaagbewerkingen moet u de onderste beschermkap automatisch laten werken.

4) Let er steeds op dat de onderste beschermkap het zaagblad volledig afdekt voordat u het gereedschap op een werkbank of de vloer legt. Een niet beschermd, nog draaiend zaagblad zal er toe leiden dat het gereedschap achteruit beweegt en alles op zijn weg doorzaagt. Houd er rekening mee dat het even duurt voordat het zaagblad tot stilstand komt nadat de schakelaar is losgelaten. 5) Gebruik geen slijpwielen. 6) Draag altijd een stofmasker als er bij het werk stof vrijkomt. 7) Gebruik zaagbladen die door de fabrikant worden aanbevolen. 8) Draag oorbescherming wanneer u het gereedschap langere tijd gebruikt. 9) Het risico op een terugslag is groter naarmate de lading van de accu afneemt. 10) Zorg ervoor dat u het materiaal inspecteert. Let erop dat u geen ander materiaal doorzaagt. 11) Laat het gereedschap niet vallen. 12) Laat het gereedschap niet slingeren. 13) Voorkom dat de ventilatieopeningen afgedekt worden en zorg ervoor dat ze stofvrij worden gehouden. 14) Klem het gereedschap niet in een bankschroef. Zaag nooit terwijl het gereedschap ondersteboven in een bankschroef is geklemd. Dit is bijzonder gevaarlijk en kan ernstige ongevallen tot gevolg hebben. 15) Draag nooit gebreide handschoenen. 16) Let er bij gebruik van het gereedschap op een hoge plaats op dat niemand zich onder het gereedschap bevindt. 17) Raak het zaagblad niet meteen na het zagen aan. Het zaagblad kan bijzonder heet zijn en brandwonden veroorzaken. 18) Raak het materiaal niet aan nadat het gezaagd is. Het gezaagde materiaal kan bijzonder heet zijn. 19) Gebruik geen snijolie. Het gebruik van snijolie kan brand veroorzaken. 20) Zaag geen werkstukken die bedekt of vervuild zijn met benzine, olie, oplosmiddelen, witte spiritus enz.

Blootstelling aan deze materialen kan beschadiging van de doorzichtige beschermkap veroorzaken.

21) Verwijder de doorzichtige beschermkap en de onderste beschermkap niet. Als de doorzichtige beschermkap en de onderste beschermkap worden verwijderd of beschadigd zijn, moet u het gereedschap naar een erkende hersteldienst brengen om de onderdelen te laten vervangen. 22) Start het zaagblad niet wanneer dit in contact is met het werkstuk. Wacht totdat het zaagblad de volle snelheid heeft bereikt voordat u begint met zagen.

Symbool

Symbool	Betekenis
V	Volt
——	Gelijktroom
n0	Onbelaste snugheid
···min-1	Omwentelingen of toeren per minuut
A	Ampère
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenschuis.

WAARSCHUWING

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu.
• Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen. Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet op in dezelfde doos waarin nagels of andere metalen voorwerpen zijn. - Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit raken, in brand vliegen of exploderen. - Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit raken of exploderen. - Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg. - Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen. Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.

III. MONTAGE

Bevestigen en verwijderen van de accu

OPGELET:

Controleer voordat u de accu aanbrengt of de hoofdschakelaar van het gereedschap goed terugkeert naar de "OFF" stand wanneer u deze loslaat.

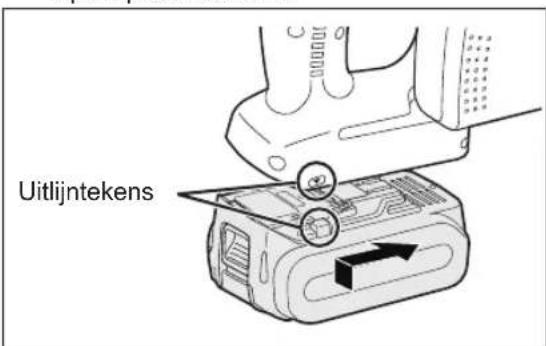

1. Bevestigen van de accu (zie Afb. 2)

Lijn de gemarkeerde punten met elkaar uit en bevestig de accu.

Schuif de accu naar zeker totdat deze op de plaats vastklikt.

Afb. 2

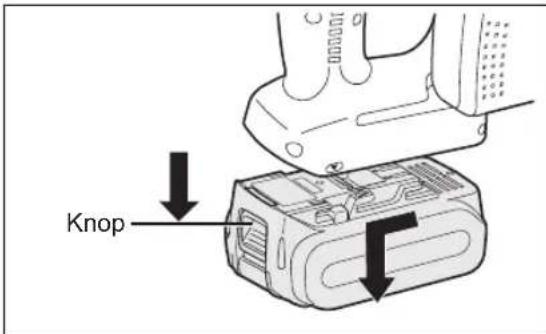

1. Verwijderen van de accu (zie Afb. 3) Druk de knop omlaag en schuif de accu naar voren.

Afb. 3

IV. BEDIENING

Voordat u het gereedschap gebruikt

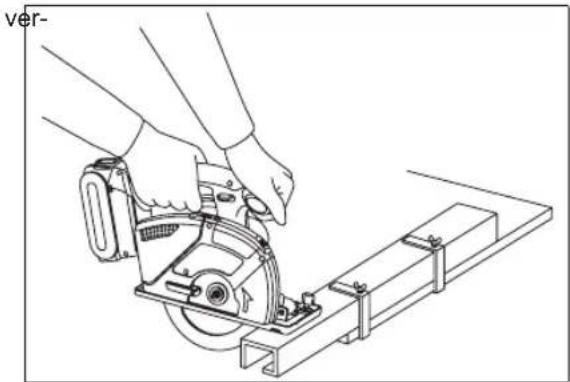

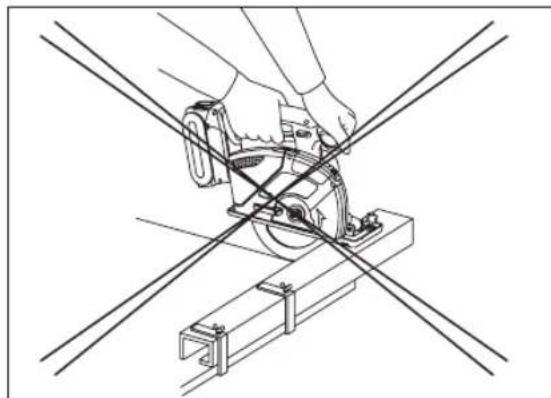

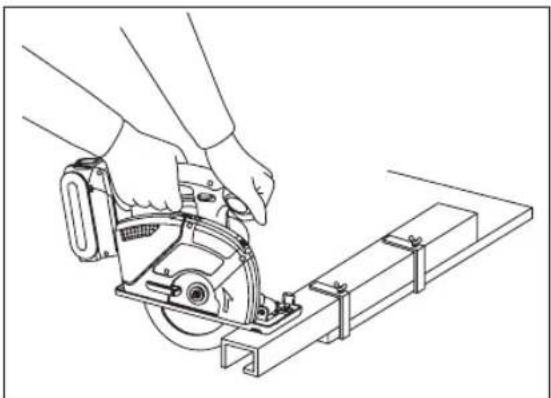

Dit gereedschap dient enkel om ongehard ferrometaal, non-ferrometaal, hout en plastic te zagen. Zie het hoofdstuk "Accessoires" voor een lijst met zaagbladen die geschikt zijn voor de diverse toepassingen van het gereedschap. Neem de volgende voorzorgsmaatregelen in acht om letsel te voorkomen:

• Zaag niet gelijktijdig door meerdere materialen. Zaag de materialen om de beurt.
• Zaag geen gehard staal.
• Zaag de materialen met de brede rand van de schoen over de vastgeklemde kant van het materiaal.
• Raak het zaagblad, het werkstuk en de metaalsplinters niet met blote handen aan meteen na het zagen; deze kunnen heet zijn waardoor u zich verbrandt.

Telkens voordat u het gereedschap gebruikt, moet u controleren of dit in goede staat verkeert.

Doe dit aan de hand van de volgende controles:

1. Is het zaagblad in de juiste richting gemonteerd? De pijl op het zaagblad moet in dezelfde richting wijzen als de pijl op de bovenste beschermkap.
2. Is het zaagblad gemonteerd zoals het hoort? Controleer of de zeskantbout stevig is vastgedraaid. (Zie Afb. 6)
3. Ziet het zaagblad er goed uit? Vervang het blad onmiddellijk als het gebarsten is of als een van de tanden is afgebroken.
4. Sluit de onderste beschermkap zoals het hoort?

WAARSCHUWING

Om letsel te voorkomen, mag u het gereedschap niet gebruiken als de onderste beschermkap niet snel over het zaagblad schuift.

1. Is de doorzichtige beschermkap stevig bevestigd?
2. Is de accu opgeladen en stevig aan het gereedschap bevestigd?
3. Is de diepte-instelmoer voor het zagen stevig vastgedraaid?
4. Is het werkstuk stevig vastgeklemd op een zaagbok of werkbank?
5. Is het stofhuis of de voorste afdekking verstopt met stof?
6. Gebruik alleen een zaagblad met een hogere nominale snelheid dan die van het gereedschap.

Het zaagblad kan anders beschadigd raken als het wordt gebruikt bij de nominale snelheid van het gereedschap.

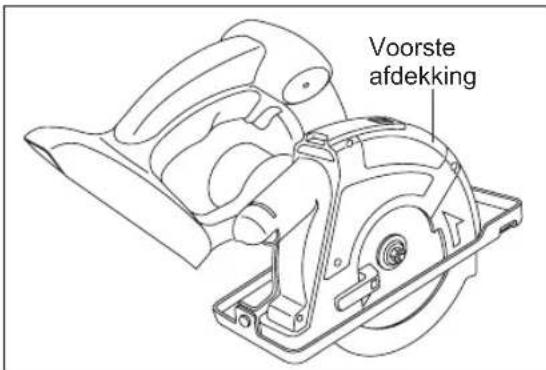

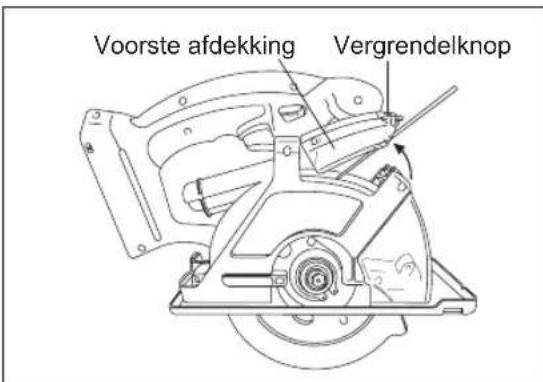

Als dit het geval is, maakt u de vergrendelknop voor de voorste afdekking los en verwijdert dan het stof in de afdekking. Als de afdekking volledig verstopt is, kunt u een lang voorwerp zoals een schroevendraaier gebruiken om het stof te verwijderen. Nadat dit is gedaan, kan de voorste afdekking weer gesloten worden. (Zie Afb. 4)

Afb. 4

Als er stof in het stofhuis is, maakt u de stofhuisvergrendelknop los, verwijdert dan het stofhuis en daarna het stof. Nadat dit is gedaan, kan het stofhuis weer bevestigd worden. (Zie Afb. 5.)

Afb. 5

Monteren van het zaagblad

Volg deze stappen:

1. Maak de accu los van het gereedschap.
2. Verwijder eventueel schraapsel van het zaagbladoppervlak.
3. Gebruik de terugtrekhendel om de onderste beschermkap terug te trekken (te openen).

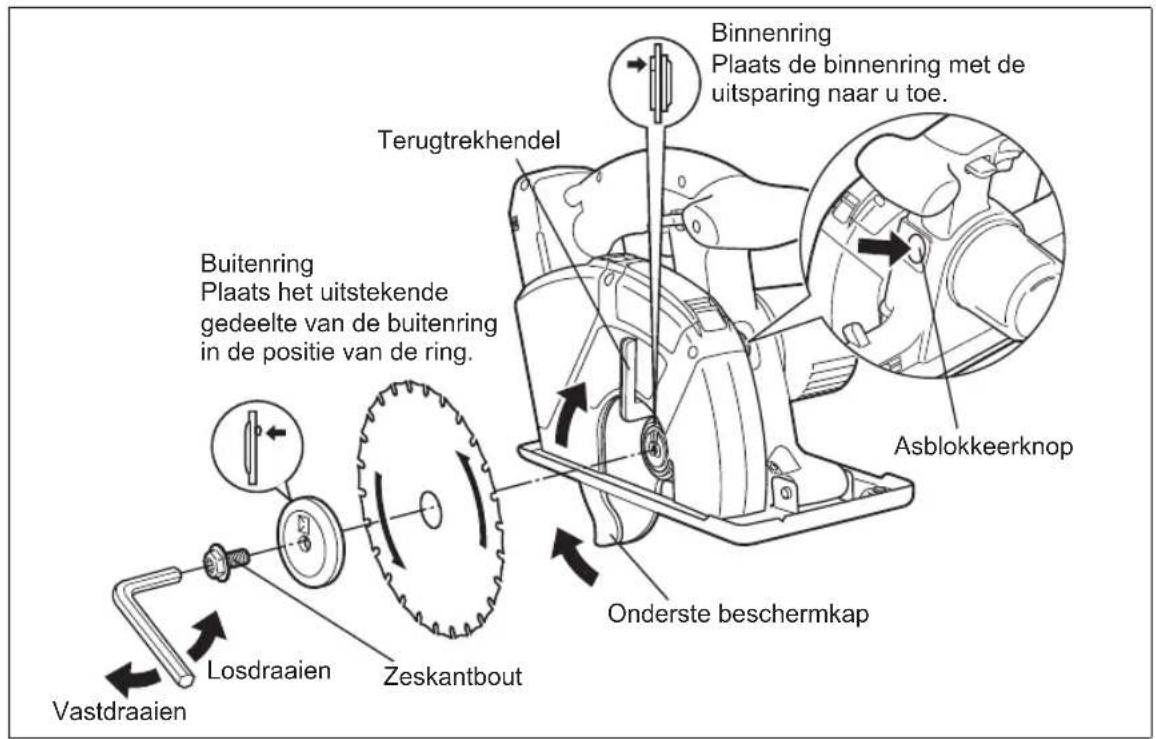

4. Monteer het zaagblad zoals afgebeeld. (Zie Afb. 6.)

Zorg dat de pijl op het zaagblad en de pijl op de doorzichtige beschermkap in dezelfde richting wijzen.

1. Breng de buitenring aan.
2. Steek de zeskantbout maar binnen.
3. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het zaagblad gaat draaien.
4. Draai de zeskantbout stevig met de bijgeleverde zeskantsleutel vast. Berg de zeskantsleutel op.

OPMERKING:

Bewaar de zeskantsleutel in de opbergleuf op de zaagmachine wanneer u deze niet gebruikt.

WAARSCHUWING

Het niet opvolgen van deze instructies kan resulteren in ernstig letsel.

Verwijderen van het zaagblad

OPGELET:

Het zaagblad is heet meteen na het zagen. Laat het zaagblad afkoelen voordat u het verwijdert.

Volg deze stappen:

1. Maak de accu los van het gereedschap.
2. Houd de asblokkeerknop ingedrukt. Hierdoor wordt voorkomen dat het zaagblad gaat draaien.
3. Draai de zeskantbout met de bijgeleverde zeskantsleutel los.

OPMERKING:

Bewaar de zeskantsleutel in de opberggleuf op de zaagmachine wanneer u deze niet gebruikt.

1. Verwijder de zeskantbout en de buitenring.
2. Gebruik de terugtrekhendel om de onderste beschermkap terug te trekken (te openen).
3. Verwijder voorzichtig het zaagblad.
4. Maak het gereedschap indien nodig schoon.

OPGELET:

Wees voorzichtig dat u niet met het zaagblad in uw handen snijdt.

• Wikkel een gebruikt zaagblad in dik papier of golfkarton. Dit om te voorkomen dat iemand zich aan het zaagblad zou snijden.

Afb. 6

Gebruik van het gereedschap

OPGELET:

Om de kans op letsel te verminderen, moet u de veiligheidsadviezen aan het begin van deze handleiding zorgvuldig doorlezen voordat u het gereedschap gebruikt.

WAARSCHUWING

Om de kans op letsel te verminderen, moet u tijdens het gebruik van de zaagmachine een veiligheidsmasker of bril dragen met zijafscherming. Draag ook een stofmasker bij het zagen van materialen waarbij kleine deeltjes vrijkomen. Gebruik de zaagmachine niet in de regen. Dit kan resulteren in een elektrische schok of de zaagmachine kan rook uitstoten.

Zaag geen materialen waarop terpentijn, benzine, olie e.d. zit. Dit kan ertoe leiden dat het stofhuis barst met letsel tot gevolg.

Volg deze stappen:

Houd het gereedschap met beide handen vast. (Zie Afb. 8) Probeer geen zaagsplinters te verwijderen terwijl het zaagblad in beweging is.

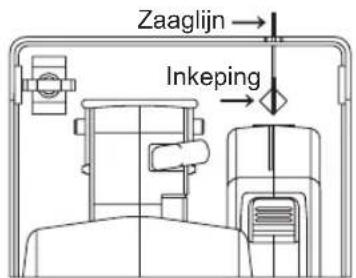

1. Lijn de richtlijn op de schoen uit met uw zaaglijn. (Zie Afb. 7)

Uitlijnen met de zaaglijn

• Plaats de inkeping op de schoen boven de zaaglijn en lijn de bovenste en onderste hoek van de ruitvormige opening uit met de lijn. Zaag eerst een testsnede, want de zaagpositie kan verschillen afhankelijk van het gebruikte zaagblad.

Afb. 7

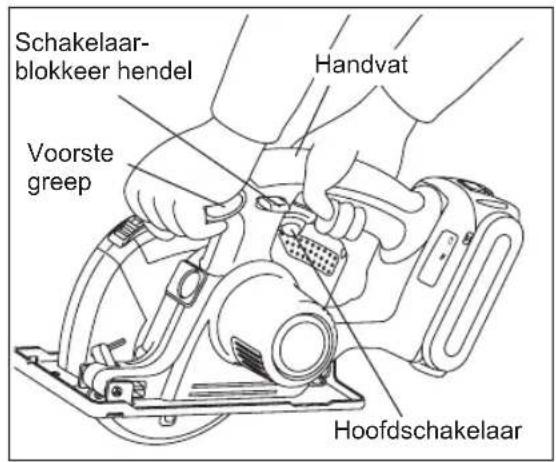

1. Druk de schakelaarblokkeerhendel omlaag, knijp de hoofdschakelaar in om de motor te starten en laat dan de schakelaarblokkeerhendel weer los.

Afb. 8

OPGELET:

• Controleer of de schakelaarblokkeerhendel werkt. Als de hoofdschakelaar kan worden gebruikt zonder de schakelaarblokkeerhendel in te drukken, moet u onmiddellijk stoppen. Breng het gereedschap naar een erkende hersteldienst.
• Houd steeds met een hand het handvat en met de andere hand de voorste greep. (Zie Afb. 8) Houd het gereedschap stevig vast en druk de schakelaar volledig in.
• Het zaagblad mag het materiaal niet raken voordat u de motor start. Wacht totdat het zaagblad op volle snelheid is voordat u met zagen begint.
• Dit gereedschap beschikt niet over een voorziening om de hoofdschakelaar in de "ON" stand te blokkeren en u moet dus ook niet proberen om de hoofdschakelaar in de "ON" stand te blokkeren.
• Begin met zagen wanneer het zaagblad op volle snelheid is.

OPGELET:

• Om een terugslag bij het starten te voorkomen, begint het zaagblad met lagere snelheid te draaien. (Zachte start)
• Zorg dat de zaag recht blijft tijdens het zagen. Beweeg het gereedschap met een constante snelheid vooruit, terwijl u de rand van het zaagblad in het oog houdt via de doorzichtige beschermkap.

WAARSCHUWING

Voorkom een gevaarlijke terugslag. Houd de schoen van het gereedschap plat op het werkvlak van het materiaal dat wordt gezaagd. Forceer het gereedschap niet. Gebruik lichte en constante druk.

1. Stop met zagen als de motor warm begint aan te voelen. Laat het gereedschap afkoelen voordat u het werk hervat.
2. Het is een veilige gewoonte om na gebruik en alvorens het gereedschap op te bergen de accu te verwijderen.

Instellen van de zaagdiepte

• Verwijder de accu.

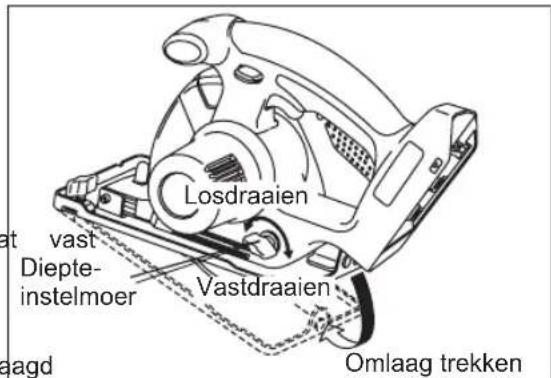

• Draai de diepte-instelmoer los en stel de zaagdiepte in aan de hand van de schaalverdeling op de onderste beschermkap. Wanneer u klaar bent met het instellen van de zaagdiepte, draait u de diepte-instelschroef weer stevig vast.
• Als houtmateriaal minder dan 10 mm (3/8") dik is, moet u de zaagdiepte zo instellen dat het zaagblad ongeveer 5 mm (3/16") uit de onderkant van het materiaal steekt.

Afb. 9

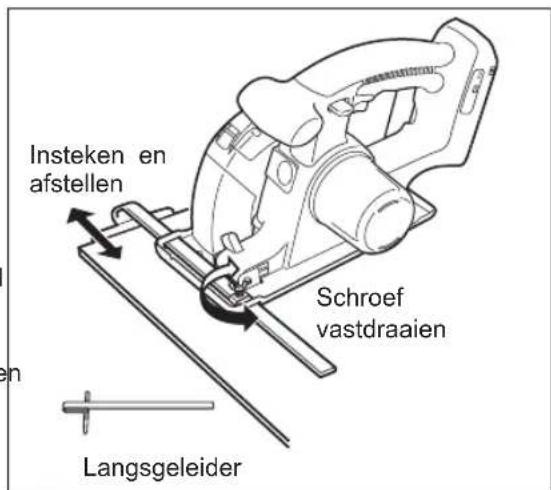

Langsgeleider (EY3500B7727)

(Verkrijgbaar als accessoire, niet bijgeleverd) De langsgeleider is handig voor het zagen van schulpen en voor herhaalde sneden met gelijke breedte.

• Verwijder de accu.
• Steek de langsgeleider naar binnen en stel de zaagbreedte af. (Zie Afb. 10)
• Draai de schroef stevig vast om de langsgeleider vast te zetten.

Afb. 10

Stof verzamelen

WAARSCHUWING

• Voordat u metaal begint te zagen, moet u altijd het stofhuis leegmaken, dan de voorste afdekking openmaken en ook daar het stof verwijderen.
• Gebruik van de zaagmachine voor het zagen van metaal terwijl er ontbrandbare materialen in het stofhuis zijn, kan resulteren in brand.
• Bij het zagen van metaal moet u de zaagmachine altijd gebruiken met het stofhuis eraan bevestigd.

Rondvliegende vonken en metaalsplinters kunnen letsel veroorzaken.

• Bij het zagen van metaal mag geen stofzuiger aan het gereedschap worden bevestigd. De vonken en hete metaalsplinters kunnen ertoe leiden dat de stofzuiger in brand vliegt. Bedien de stofzuiger zoals beschreven in de handleiding van dat apparaat.

(1) Verzamel het stof in het stofhuis.

• Maak het stofhuis leeg wanneer dit vol is met stof.
• Maak het stofhuis leeg voordat u de zaagmachine opbergt.
• Capaciteit van het stofhuis: Bij het doorzagen van elektrische buizen met een diameter van 25 mm (1") ongeveer 130 stuks. Bij het doorzagen van 45 mm (1-25/32") x 45 mm (1-25/32") stukken hout ongeveer 150 stuks.

OPMERKING:

Bij het zagen van sommige materialen kan het stof in de voorste afdekking verstopt raken wanneer de materialen worden gezaagd.

Afb. 11

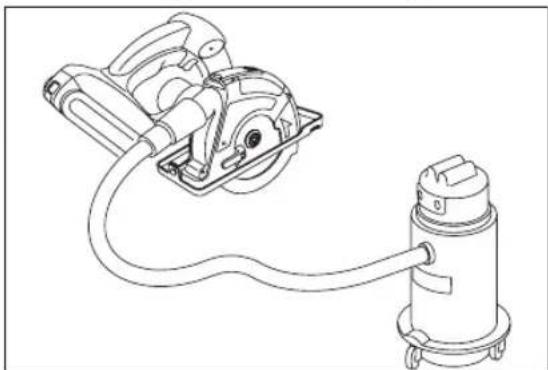

(2) U kunt ook een stofzuiger gebruiken voor het opvangen van stof.

• Sluit de zaagmachine met behulp van de EY9X012E stofzuigerslangadapter (los verkrijgbaar) op de stofzuigerslang aan. Geschikte binnendiameter van stofzuigerslang: 25 mm (1") tot 38 mm (1-1/2")
• Bedien de stofzuiger zoals beschreven in de meegeleverde handleiding.

Afb. 12

OPMERKING:

Wanneer de zaagmachine geen stof kan verwijderen of verzamelen, is het mogelijk dat de stofuitlaat verstopt is met stof. Open de voorste afdekking en verwijder het aanwezige zaagstof.

LED-lampje Afb. 13

Het LED-lampje gaat branden wanneer de hoofdschakelaar wordt ingedrukt en gaat uit wanneer de hoofdschakelaar wordt losgelaten.

• Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.
• Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

Opgelet: KIJK NIET RECHTSTREEKS IN DE LICHTSTRAAL.

Het gebruik van bedieningsorganen, het maken van afstellingen of het uitvoeren van procedures die niet in deze handleiding staan beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

Bedieningspaneel

(1) (2) (3)

(1) Oververhitting-waarschuwingslampje

Uit (normale werking)

Knippert: Oververhitting. De werking van het gereedschap is gestopt omdat de accu te heet is geworden.

De oververhitting-beveiligingsfunctie zorgt ervoor dat het gereedschap stopt wanneer de accu te heet wordt. Het oververhitting-waarschuwingslampje op het bedieningspaneel knippert wanneer deze beveiligingsfunctie is geactiveerd.

• Wanneer de oververhitting-beveiligingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat. Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.
• Als het gereedschap wordt gebruikt bij omgevingstemperaturen (zoals in de winter) of als dit tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhittingsbeveiligingsfunctie niet in werking treedt. De prestatie van de EY9L42 is aanzienlijk minder bij temperaturen lager dan 10°C als gevolg van de gewijzigde werkomstandigheden en andere factoren.
• De optimale omgevingstemperatuur is 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

(2) Accuspanning-waarschuwingslampje

Uit (normale werking)

Knippert (accu is ontladen) De accubeveiligingsfunctie is geactiveerd.

Buitensporige (volledige) ontlading van een lithium-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het accuspanning-waarschuwingslampje begint te knipperen.
• Als u ziet dat het accuspanning-waarschuwingslampje knippert, moet u de accu meteen opladen.
• Als u het gebruik begint met een accu die niet voldoende is opgeladen, dan kan het zijn dat het apparaat ineens stopt met werken zonder dat het 'accu bijna leeg'-waarschuwingslampje eerst flikkert. Dit is een teken dat er te weinig accuvermogen is en dat het accupack voor verder gebruik zal moeten worden opgeladen.
• Als er plotseling te veel vermogen wordt gevraagd van het apparaat kan de motor vergrendelen, de beveiligingssensor tegen overontlading is mogelijk ingeschakeld en het accu bijna

leeg-waarschuwingslampje kan flikkeren. Het lampje zal ophouden met flikkeren wanneer u de oorzaak van de motorvergrendeling oplost en het apparaat opnieuw start.

OPGELET:

De beveiligingsfunctie tegen te sterke ontlading werkt ook wanneer zowel het accuspanningwaarschuwingslampje als het LED-lampje knipperen.

Laad de accu onmiddellijk op wanneer de accuspanning laag wordt.

• Wanneer een koude accu (beneden 0°C) in een warme ruimte wordt opgeladen, moet de accu minstens een uur in de ruimte blijven liggen om deze te laten opwarmen tot het niveau van de omgevingstemperatuur.
• Verminder en verbreek het toegepaste vermogen wanneer de spanning van de accu plotseling daalt als gevolg van een hoge belasting van de motor. Voer geen werkzaamheden uit die ertoe kunnen leiden dat de beveiligingsfunctie tegen te sterke ontlading te vaak in werking treedt.

Voor een correct gebruik (verdere details)

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Het is belangrijk een geschikt voorwerp te gebruiken om het materiaal dat gesneden wordt te ondersteunen en ook de metaalsnijder stevig met beide handen vast te houden, om te voorkomen dat u de controle verliest en het risico loopt op ernstig letsel.
• Afbeelding 14 toont de juiste houding.
• Houd de handen uit de buurt van de snijzone. Zorg dat omstanders voldoende uit de buurt blijven en zich ook niet onder het werkstuk bevinden. Probeer het materiaal tijdens het snijden niet met uw hand vast te houden.

Grote stukken snijden:

Ondersteun grote stukken. Zorg dat u de diepte van de snede zo instelt dat u alleen door het werkstuk snijdt en niet door de ondersteuning. (Zie afb. 15.)

Grote stukken hebben de neiging door te zakken of te buigen wanneer ze niet goed worden ondersteund. Als het werkstuk niet vlak ligt of niet goed ondersteund is wanneer u het snijdt, kan het mes vastlopen met een terugslag tot gevolg. (Zie afb. 16.)

• Ondersteun het materiaal niet op een plaat ver verwijderd van de snede.

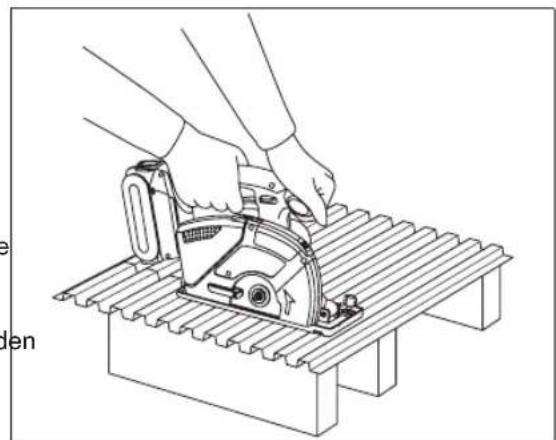

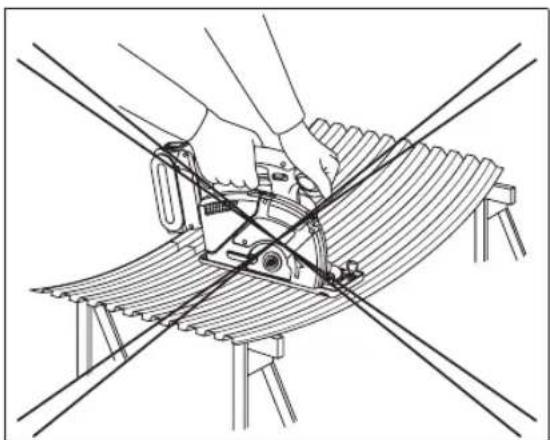

Dunne of gegolfde materialen snijden:

Snij dunne of gegolfde materialen minstens 2,5 cm (1") vanaf de rand van het werkstuk om persoonlijk letsel of beschadiging van het werkstuk te voorkomen als gevolg van dunne stroken metaal die in de bovenste beschermkap worden getrokken.

• Gebruik enkel scherpe messen. Schone en scherpe messen verkleinen het risico op blokkeren of terugslag.

Afb. 14

Afb. 15

Afb. 16

WAARSCHUWING

Om ernstig letsel te voorkomen:

• Wanneer u een onvolledige snede maakt of wanneer het zagen wordt onderbroken, wanneer het zaagblad klemt of wanneer de zaagmachine vastloopt: zet de hoofdschakelaar onmiddellijk uit en laat de zaagmachine bewegingsloos in het materiaal zitten totdat het zaagblad volledig tot stilstand is gekomen.
• Om een terugslag te vermijden, mag u nooit proberen om de zaagmachine uit het werkstuk te trekken of achteruit te trekken terwijl het zaagblad nog in beweging is. Controleer of het zaagblad volledig tot stilstand is gekomen en trek dan de zaagmachine uit de snede.
• Om het zagen te hervatten, moet u de zaagmachine starten, het zaagblad op volle snelheid laten komen, de zaagmachine langzaam weer in de snede brengen en doorgaan met zagen.
• Plaats het breedste stuk van de schoen op het gedeelte van het werkstuk dat stevig ondersteund is (zie Afb. 17), nooit op het gedeelte dat wordt afgezaagd (zie Afb. 18).

Houd de zaagmachine stevig vast om te voorkomen dat u de controle verliest. Onvoorzichtig werken kan leiden tot ernstig letsel.

Afb. 17 Afb. 18

1. Wacht totdat het zaagblad stilstaat.

Hoewel het gereedschap is uitgerust met een rem, moet u voordat u het gereedschap neerzet controleren of het zaagblad volledig tot stilstand is gekomen en de onderste beschermkap over het zaagblad is geschoven.

1. Gebruik het gereedschap niet als u iets abnormaals opmerkt. Verwijder de accu onmiddellijk.

Als het gereedschap zeer warm wordt of niet naar behoren werkt, moet de accu worden verwijderd en mag het gereedschap niet langer worden gebruikt. Laat het gereedschap nakijken door een erkende hersteldienst.

WAARSCHUWING

Om ernstig letsel te voorkomen, mag u nooit proberen om het gereedschap zelf te herstellen. U mag het gereedschap nooit uit elkaar nemen of er veranderingen in aanbrengen. Er zijn geen onderdelen in het gereedschap die door de gebruiker kunnen worden hersteld.

1. ZORG DAT DE ZAAGMACHINE NOOIT IN CONTACT KOMT MET UW LICHAAM.

Let op dat de zaagmachine na het maken van een snede niet langs uw been of zij schuurt.

De onderste beschermkap is terugtrekbaar. Het gevaar bestaat dus dat de beschermkap zich vasthaakt aan uw kleding en het zaagblad niet langer is afgedekt. Houd het gereedschap ver van uw kleding. Pas op voor delen van het zaagblad die niet door de bovenste en onderste beschermkap zijn bedekt.

WAARSCHUWING

Het zagen van metaal veroorzaakt vonken, dus:

Draag steeds een veiligheidsbril. - Gebruik het gereedschap niet bij ontvlambare stoffen of in een ruimte waar ontvlambare stoffen worden gebruikt. Dit kan leiden tot brand en brandwonden.

1. Schakel nooit de asblokkering in terwijl het zaagblad draait of in een poging om het gereedschap te stoppen. Zet nooit de schakelaar aan wanneer de asblokkering is ingeschakeld. Dit kan leiden tot ernstige schade aan uw gereedschap.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu

Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt. - Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz. - Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in wonden, brandwonden of zelfs brand. Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. - Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Aanbevelingen voor gebruik

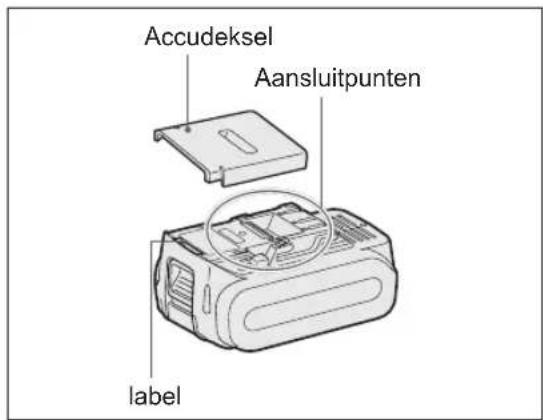

Zorg ervoor het accudeksel te gebruiken

• Wanneer de accu niet wordt gebruikt, de accu op een zodanige manier bewaren dat vreemde bestanddelen zoals stof en water, enz. de aansluitingen niet kunnen verontreinigen.
• Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft. De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beïnvloed worden door vreemde bestanddelen zoals stof en water, enz.

△OPGELET:

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de accu te warm wordt, wordt de beveiligingsfunctie geactiveerd en stopt de werking van de accu.

Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze functie actief is.

Voor een veilig gebruik

• Het aanbrengen van de accu moet om veiligheidsredenen in twee stappen worden uitgevoerd. Zorg dat de accu voor gebruik goed op het gereedschap is bevestigd.
• Als de accu niet goed is bevestigd wanneer de schakelaar wordt aangezet, gaan het oververhitting-waarschuwingslampje en het laag-accuniveau-waarschuwingslampje knipperen om aan te geven dat veilig gebruik niet mogelijk is en zal de hoofdeenheid niet normaal draaien. Plaats de accu in de hoofdeenheid van het gereedschap totdat het rode of gele label verdwijnt.

[Acculader]

Opladen

OPGELET:

De lader is ontworpen voor gebruik met standaard huishoudelijke elektriciteit, zoals aangegeven op het typeplaatje. Laad alleen op met de spanning die op het typeplaatje van het apparaat staat, bijv. 230 V / 50 Hz. - Probeer niet om het op een andere spanning of frequentie te gebruiken! - Als de temperatuur van de accu ongeveer -10 °C is, stopt het opladen automatisch om verslechtering van de toestand van de accu te voorkomen. - Laad de accu niet op wanneer deze kouder is dan 0 °C. - Laat een koude accu (kouder dan 32 °F) voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. - Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt. - Steek uw vingers niet in de contacten wanneer u de lader vasthoudt.

△OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze wordt gebruikt.

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Opladen

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken ontstaan, maar dit is niet gevaarlijk.

1. Plaats de accu stevig in de lader.

1 Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader. 2 Schuif de accu in de richting van de pijl naar voren.

1. De laadindicator licht op tijdens het opladen. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.
2. Wanneer de accu warm is, zal deze worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Wanneer het opladen is voltooid, zal de groene laadindicator uitgaan.

Wanneer de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

7. Als de laadindicator (groen) niet uitgaat, moet u contact opnemen met een officiële dealer. 8. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten zal de groene laadindicator uitgaan.

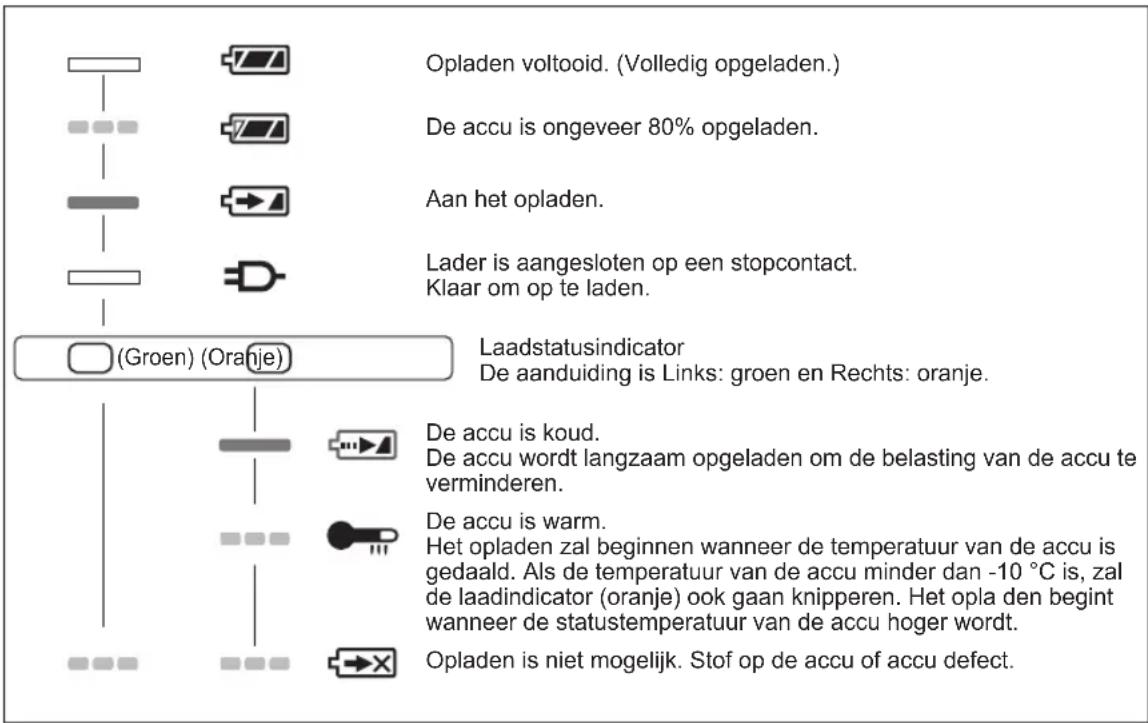

Lampindicaties

Uit

Brandt

Knippert

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

Informatie over de verwijdering in andere landen buiten de Europese Unie

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

V. ONDERHOUD

WAARSCHUWING

Om ernstig letsel te vermijden, moet u altijd de accu van het gereedschap verwijderen voordat u begint met onderhoudswerkzaamheden.

OPGELET:

Met het oog op de VEILIGHEID en de BETROUWBAARHEID van het product, moet het onderhoud worden verricht door een erkende onderhoudsdienst. Zorg ervoor dat altijd originele Panasonic vervangingsonderdelen worden gebruikt.

Schoonmaken van het gereedschap

Houd uw gereedschap schoon met het oog op een blijvend goede prestatie en een veilig gebruik.

Volg deze stappen:

1. Maak de accu los van het gereedschap.
2. Veeg het gereedschap met een droge, zachte doek schoon. Gebruik geen natte doek of reinigingsmiddelen.

Deze kunnen de afwerking van de zaagmachine aantasten.

1. Verwijder eventuele olie- of vetvlekken die het gereedschap glibberig of moeilijk hanteerbaar kunnen maken.
2. Demonteer het zaagblad en veeg eventueel vuil weg met een borstel.

OPGELET:

Dompel nooit een onderdeel van het gereedschap in vloeistof om letsel of schade aan het gereedschap te voorkomen. In het geval er water binnen in het gereedschap of de accu is terechtgekomen, laat het water zo spoedig mogelijk uitlekken en laten drogen. Verwijder nauwkeurig alle stof of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.

Doorzichtige beschermkap

WAARSCHUWING

Als de beschermkap gebarsten of stuk is, dient u het gereedschap naar een erkende hersteldienst te brengen om de beschermkap te laten vervangen. Gebruik het gereedschap niet. Dit zou kunnen leiden tot ernstig letsel.

Gebruik het gereedschap nooit met een beschadigde doorzichtige beschermkap of zonder beschermkap. Rondvliegende metaalsplinters kunnen ernstig letsel veroorzaken.

VI. ACCESSOIRES

WAARSCHUWING

• Het gebruik van andere dan in deze handleiding beschreven accessoires kan leiden tot brand, een elektrische schok of persoonlijk letsel. Gebruik uitsluitend de aanbevolen accessoires.
• Het gebruik van een zaagblad voor het zagen van dikker of dunner materiaal dan aanbevolen voor dat zaagblad, zal resulteren in een ruwe snede en kan het risico op "terugslag" of ander letsel verhogen.

Zaagblad met hardmetalen tanden voor het zagen van metaal

• EY9PM13E

Voor het zagen van ongehard ferrometaal

Dikte van materiaal

0.5mm-6.0mm

Zaagblad met hardmetalen tanden voor het zagen van dun metaal (los verkrijgbaar accessoire)

• EY9PM13F

Voor het zagen van dun ongehard ferrometaal met een mooie effen rand

Dikte van materiaal

0,5 mm - 6,0 mm

Zaagblad met hardmetalen tanden voor het zagen van hout (los verkrijgbaar accessoire) - EY9PW13C

Voor het zagen van hout in het algemeen. Zaagblad met hardmetalen tanden voor het zagen van dun hout (los verkrijgbaar accessoire) - EY9PW13D. Voor het zagen van dun hout met een mooie effen rand. Aanbevolen voor materiaal met een dikte tot 12 mm.

Zaagblad met hardmetalen tanden voor het zagen van plastic (los verkrijgbaar accessoire)

• EY9PP13C

Voor het zagen van plastic

Aanbevolen dikte van acryl en vinylchloride platen:

2,0 mm - 5,0 mm

golfplaten, leidingen

0,8 mm - 5,0 mm

Stofzuigerslangadapter (los verkrijgbaar accessoire) - EY9X012E

Langsgeleider (los verkrijgbaar accessoire)

·EY3500B7727

Handig voor het zagen van schulpen en voor herhaalde sneden met gelijke breedte

Groter dan of gelijk aan 1 kg: nauwkeurig tot op 0,05 kg

Minder dan 1 kg: nauwkeurig tot op 0,01 kg

GEREEDSCHAP

Modelnr. EY45A2
Motorspanning DC 14,4 V DC 18 V
Toerental van zaagblad 3600 rpm (min -1) 4500 rpm (min -1)
Afmeting van zaagblad Buitendiameter Spilafmeting	135 mm20 mm
Maximale zaagdiepte 0 - 46 mm (Φ135 mm zaagblad)
Maximaal aanhaalmo-ment	5,4 N·m 6,7 N·m
Totale lenghte	292 mm (alleen gereedschap)
Gewicht	2,05 kg (alleen gereedschap)
Accu's	Li-ion accu's
	EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	DC 14,4 V DC 18 V
Geluid Trillingen	Zie het ingesloten sheet.

ACCULADER

Modelnr. EY0L82
Electrical rating Zie het specificatieplaatje op de onderkant van de acculader.
Toelaatbaar vermogen 0.93 kg
Oplaadtijd	Modelnr. EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Bruikbaar	30 min.	40 min.	50 min.	40 min.	55 min.
	Vol	35 min.	55 min.	60 min.	55 min.	70 min.

OPMERKING: Het is mogelijk dat er modellen in deze tabel staan die niet in uw land verkrijgbaar zijn. Raadpleeg de meest recente catalogus voor verdere informatie. Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.

VIII. BIJLAGE

GARANTIESUPPLEMENT

• Defecten en beschadigingen als gevolg van langdurig ononderbroken gebruik (bijv. bij werkzaamheden in een fabriek aan de lopende band enz.) vallen niet onder de garantie.
• Beschadigingen of een defect veroorzaakt door accessoires die niet in deze gebruiksaanwijzing zijn voorgeschreven, vallen niet onder de garantie.
