Produkttype	Allsidig trådløs sirkelsag
Merke	Panasonic
Modell	EY45A2
Motorspenning	DC 14,4 V / DC 18 V (avhengig av batteri)
Tomgangshastighet	3600 o/min (14,4 V) / 4500 o/min (18 V)
Sagbladets ytre diameter	135 mm
Akseldimensjon	20 mm
Maksimal skjæredybde	0 - 46 mm
Maksimalt dreiemoment	5,4 N·m (14,4 V) / 6,7 N·m (18 V)
Total lengde	292 mm (hovedenhet)
Vekt	2,05 kg (hovedenhet)
Kompatible batterier	Li-ion EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50, EY9L51 (18 V)
Lader	EY0L82 (spenning i henhold til typeskilt)
Materialer som kan sages	Tre, ikke-herdet jernholdige metaller, ikke-jernholdige metaller, plast
Hovedfunksjoner	Rett sag, dybdesag, vinkelsnitt, støvoppsamling med innebygd boks eller støvsuger

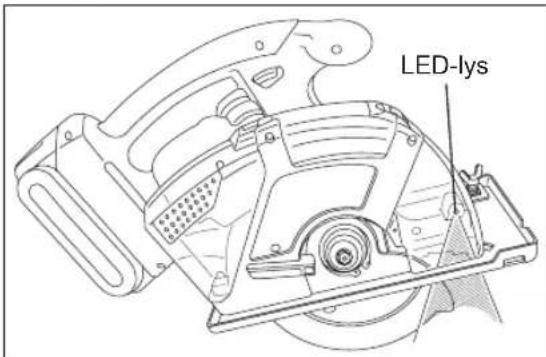

Belysning	Innebygd LED-lampe
Kontrollpanel	Overopphetingsindikator, indikator for lavt batteri
Sikkerhetsbeskyttelse	Nedre sagbladbeskytter, spindellås, beskyttelse mot overoppheting og overutlading
Vedlikehold og rengjøring	Tøm støvboksen, rengjør frontdekselet, tørk av med en tørr klut
Valgfritt tilbehør	Karbidsagblad for metall (EY9PM13E), tre (EY9PW13C), plast (EY9PP13C), sagguide (EY3500B7727), støvsugeradapter (EY9X012E)
Reparerbarhet	Originale Panasonic-deler, reparasjon hos autorisert serviceverksted

Ofte stilte spørsmål - EY45A2 PANASONIC

Hvilke typer materialer kan jeg kutte med denne sagen?

Du kan kutte tre, ikke-herdet jernholdige metaller, ikke-jernholdige metaller og plast. For hvert materiale, bruk riktig blad (se tilbehør).

Hvordan bytter jeg sagbladet?

Fjern batteriet. Hold spindellåsen inne for å hindre rotasjon, løsne deretter sekskantskruen med den medfølgende nøkkelen. Åpne den nedre sagbladbeskytteren ved hjelp av det uttrekkbare håndtaket, fjern det gamle bladet og sett inn det nye i riktig rotasjonsretning (piler på linje). Stram skruen.

Hvordan justerer jeg skjæredybden?

Fjern batteriet. Løsne dybdejusteringsmutteren og skyv bunnplaten for å stille inn ønsket dybde (markeringer på den nedre sagbladbeskytteren). For tre som er 10 mm tykt eller mindre, skal bladet stikke omtrent 5 mm ut under arbeidsstykket. Stram mutteren.

Hva gjør jeg hvis sagen stopper eller overopphetingsindikatoren blinker?

Overopphetingsindikatoren viser at batteriet har blitt for varmt. La verktøyet kjøle seg helt ned (minst 30 minutter) på et temperert sted. Unngå langvarig eller intensiv bruk som ofte utløser denne beskyttelsen.

Hvordan bruker jeg støvboksen?

Støvboksen festes foran på sagen. Når den er full, trykk på låseknappen og tøm den. Ved saging i metall, må støvboksen være på plass for å unngå gnister.

Hvilke batterier er kompatible med modell EY45A2?

Batteriene Li-ion Panasonic i seriene EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50 og EY9L51 (18 V) er kompatible. Bruk kun originale Panasonic-batterier av sikkerhetshensyn.

Hvordan rengjør jeg sagen etter bruk?

Fjern batteriet. Tørk av verktøyet med en ren, tørr klut. Ikke bruk væsker. Rengjør bladet med en børste for å fjerne rester. Kontroller at ventilasjonsåpningene ikke er blokkert.

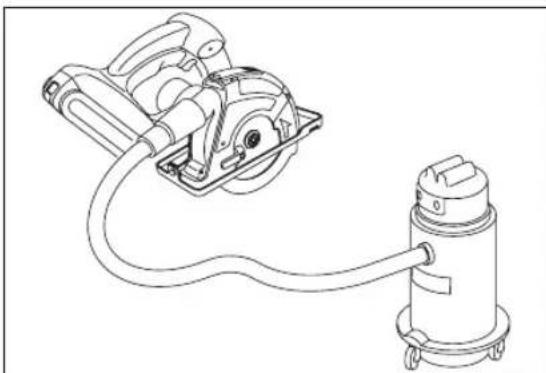

Kan jeg bruke sagen med en støvsuger?

Ja, hovedsakelig ved saging i tre. Bruk støvsugeradapteren EY9X012E (selges separat) som er kompatibel med slanger med indre diameter 25 mm til 38 mm. Ikke bruk den ved saging i metall på grunn av gnister.

Hva gjør jeg hvis bladet setter seg fast under kutting?

Slipp bryteren umiddelbart. Hold sagen stille i arbeidsstykket til bladet har stoppet helt. Ikke prøv å fjerne bladet med rykkvise bevegelser. Finn årsaken til fastkjøring (dårlig støtte, sløvt blad osv.) før du fortsetter.

Hvordan resirkulerer jeg batteriet ved slutten av levetiden?

Ikke kast batteriet i husholdningsavfallet. Lever det til et innsamlingssted i henhold til kommunens eller forhandlers retningslinjer, i samsvar med gjeldende forskrifter (direktiv 2006/66/EF).

BRUKSANVISNING EY45A2 PANASONIC

Førniheten tas i bruk, vennligst les alle disse anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Les alle sikkerhetsadvarsler og alle instruksjoner.

6) Låsarmene, som brukes til å stille inn sagbladets dybde og vinkel, skal være stramme og sikret før saging.

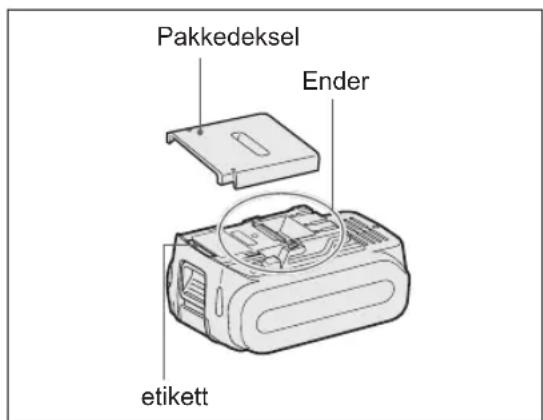

Levetiden til batteripakningens terminaler kan påvirkes av uvedkommende substanser, som for eksempel støv og vann etc., under bruk.

Levetiden til batteripakningens terminaler kan påvirkes av uvedkommende substanser, som for eksempel støv og vann etc., under bruk.

FORSIKTIG:

Sikkerhetsforskrifter for alle sager

FARE

Demontering av klingen

VIKTIG:

Klingen er varm rett etter saging. Sørg for å la klingen avkjøles før den demonteres.

Gjør slik:

Originale bruksanvisninger: Engelsk. Oversettelse av de originale bruksanvisningene: Andre språk.

Dette produktet er en sag, laget for å sage gjennom metall og tre. Den har et roterende blad, som kan forårsake dype kutt, som kan medføre alvorlige skader eller død. Av den grunn, vennligst les denne brukerhåndboken og de forsiktighetsreglene som er angitt på verktøyet nøye, og følg alle sikkerhetsinstrukser for å unngå slike skader.

ADVARSEL

For å unngå skader, må du aldri stikke fingeren eller noe annet objekt inn i en av åpningene i verktøyet.

ADVARSEL

Les alle sikkerhetsadvarsler og alle instruksjoner.

Dersom advarsler og instruksjoner ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig skade.

Hvordan denne håndboken skal brukes

Vennligst les hele denne håndboken før du begynner å sage med verktøyet. Hvis du lar noen andre bruke dette verktøyet, kontroller at de enten leser denne håndboken eller er instruert om riktig bruk og alle sikkerhetsreglene som gjelder for verktøyet. Vennligst ta vare på denne håndboken for fremtidig referanse. Den inneholder viktig sikkerhetsinformasjon som du må følge for trygg bruk av verktøyet. Denne håndboken og produktet bruker disse varselsordene:

MERK

Merknader gir tilleggsinformasjon som du bør vite om verktøyet.

FORSIKTIG

Forsiktig indikerer en mulig farlig situasjon, som kan føre til mindre eller moderate skader dersom situasjonen ikke unngås. Forsiktighetsmerknader varsler deg også om usikre metoder som må unngås.

ADVARSEL

En advarsel indikerer en mulig farlig situasjon, som kan føre til alvorlige skader eller død dersom situasjonen ikke unngås.

FARE

Fare indikerer en overhengende fare som vil føre til alvorlig skade eller død dersom situasjonen ikke unngås.

Les heftet "Sikkerhetsinstrukser" og teksten nedenfor for bruk.

II. YTTERLIGERE SIKKERHETSREGLER Sikkerhetsregler for alle sager

△FARE

1) Hold hendene vekk fra området som sages og bladet. Hold den andre hånden på ekstrahåndtaket eller på motorhuset. Holdes sagen med begge hender, kan de ikke skjæres av bladet. 2) Ikke rekk med hendene under arbeidsstykket. Bladskjermen kan ikke beskytte deg på undersiden av arbeidsstykket. 3) Juster skjæredybden eller tykkelsen på arbeidsstykket. Mindre enn en full lengde av bladtennene bør være synlig nedenfor arbeidsstykket. 4) Hold aldri et arbeidsstykke som skal sages i hendene eller over beina. Fest arbeidsstykket til et stabilt underlag. Det er viktig at et arbeidsstykke støttes skikkelig opp for å redusere faren for å komme borti kroppen, for at bladet setter seg fast eller at du mister kontrollen over verktøyet. 5) Hold verktøyet i de isolerte gripeoverflatene når du arbeider på en slik måte at verktøyet kan komme i kontakt med ledninger eller sin egen ledning. Kontakt med en strømførende ledning vil føre til at også metalldeler på verktøyet blir strømførende og vil gi brukeren elektrisk støt. 6) Når du bruker sagen til kløving, må du alltid bruke et kløvgjerde eller en rett kantføring. Dette øker skjærets nøyaktighet og reduserer faren for at bladet setter seg fast. 7) Bruk alltid et blad med riktig format og form på akselhullet (diamant eller rundt). Blad som ikke passer til monteringshullet vil rotere med kast, slik at du mister kontroll over sagen. 8) Bruk aldri mellomskiver eller bolter av feil type eller som er skadet. Bladmellomskivene og bolten er spesielt utformet for din sag, for optimal ytelse og sikkerhet.

Ytterligere sikkerhetsregler for alle typer sager

Årsaker til tilbakeslag og hvordan det kan forhindres:

• Tilbakeslag er en plutselig reaksjon på et fastklemt, festet, eller feiljustert sagblad, som fører til at en ukontrollert sag løfter seg opp og vekk fra arbeidsstykket og mot brukeren.
• Når bladet er klemt eller sitter fast i et sagsnitt som lukkes, stanser bladet, og motoren reagerer slik at enheten slår raskt tilbake mot brukeren.
• Blir bladet vridd eller kommer ut av stilling i sagsporet, vil tennene i bakkanten av bladet kunne grave seg ned i overflaten av treet, slik at bladet klatrer ut av sporet og hopper bakover mot brukeren.

Tilbakeslag skyldes feil bruk av verktøyet og/eller feil bruksmåte eller forhold som kan unngås ved å følge forholdsreglene nedenfor.

1) Hold sagen godt fast med begge hender og plasser armene slik at du kan tale kreftene fra et tilbakeslag. Plasser kroppen din på den ene eller andre siden av bladet, men ikke på linje med bladet.

Tilbakeslag kan forårsake at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren hvis de riktige forholdsregler følges.

2) Når bladet setter seg fast, eller når sagingen av en eller annen grunn må avbrytes, må du slippe opp bryteren og holde sagen i ro i arbeidsstykket til bladet stanser helt. Forsøk aldri å fjerne sagen fra arbeidsstykket eller trekke sagen bakover så lenge bladet roterer, da dette kan føre til tilbakeslag.

Kontroller og foreta justeringer slik at bladet ikke setter seg fast.

3) Når sagen startes igjen i arbeidsstykket, må De sentrere sagbladet i sagsporet og kontrollere at tennene ikke sitter fast mot arbeidsstykket.

Sitter sagbladet fast, vil sagen tvinge seg opp eller gi et tilbakeslag fra arbeidsstykket når den startes på nytt.

4) Støtt opp store plater for å redusere faren for at bladet klemmes fast og sagen slår tilbake.

Store plater har en tendens til å henge ned av sin egen vekt. Støtte må plasseres under platen på begge sider, både i nærheten av sagsporet og nær kantene på platen.

5) Ikke bruk sløve eller skadete blader. Uskarpe eller feilinnstilte blad gir et smalt sagspor som fører til ekstra friksjon, blad som fester seg og tilbakeslag. 6) Låsespakene for bladdybde og skråjustering må være strammet til og sikret før start av sagingen.

Skulle bladinnstillingen endre seg i løpet av sagingen, kan bladet sette seg fast og føre til tilbakeslag.

7) Vær ekstra forsiktig når du gjør et "lommeskjær" inn i vegger eller andre blindområder.

Det utstikkende bladet kan treffe gjenstander som kan gi tilbakeslag.

Sikkerhetsregler for denne sagen

1) Kontroller at den nedre bladskjermen lukkes skikkelig for hver gangs bruk. Ikke bruk sagen dersom bladskjermen ikke flytter seg fritt og lukker seg med det samme. Den nedre bladskjermen må aldri klemmes eller bindes fast i åpen stilling.

Slippes sagen ved et uhell, kan den nedre bladskjermen bli bøyd. Hev den nedre bladskjermen med løftespaken på den nedre bladskjermen og kontroller at den beveger seg fritt og at den ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

2) Kontroller at fjæren til den nedre bladskjermen fungerer og er i god stand. Fungerer ikke fjæren eller bladskjermen skikkelig, må de repareres før sagen tas i bruk.

Den nedre bladskjermen kan bevege seg tregt på grunn av skadde deler, klebrige avleiringer eller på grunn av sagspon.

3) Den nedre bladskjermen bør kun trekkes tilbake manuelt ved spesiell bruk, som for eksempel "lommekutt" og "not og fjær."

Hev den nedre bladskjermen med løftespaken for den nedre bladskjermen så snart bladet treffer arbeidsstykket.

For all annen saging må du la den nedre bladskjermen fungere automatisk.

4) Pass alltid på at den nedre bladskjermen dekker bladet før du legger sagen ned på arbeidsbenken eller gulvet.

Et ubeskyttet, roterende blad vil føre til at sagen beveger seg bakover og skjærer i det som måtte komme i veien for den. Vær klar over den tiden det tar for bladet å stanse å rotere etter at du slipper opp bryteren.

Den gjennomsiktige bladskjermen kan skades ved å utsettes for slike stoffer.

21) Ikke fjern den gjennomsiktige eller den nedre bladskjermen. Hvis den gjennomsiktige eller nedre bladskjermen er skadd eller borte, returner verktøyet til et autorisert verksted for utskifting. 22) Ikke start bladet når det er i kontakt med arbeidsstykket. Vent til bladet har oppnådd full hastighet før du begynner å skjære.

Symbol

Symbol	Betydning
V	Volt
——	Likelstrøm
n0	Hastighet uten belastning
···min-1	Omdreininger eller støt
A	Ampere
	For Å redusere faren for personskader, mä brukeren ha lest og forstätt bruksanvisningen.
	For kun brukinne i huset.

• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

III. OPPSETT

Sette på eller fjerning av batteriet

FORSIKTIG:

Før du setter inn batteripakken, må du kontrollere at strømbryteren på sagen beveger seg riktig og returnerer til stilling "OFF" når du slipper den.

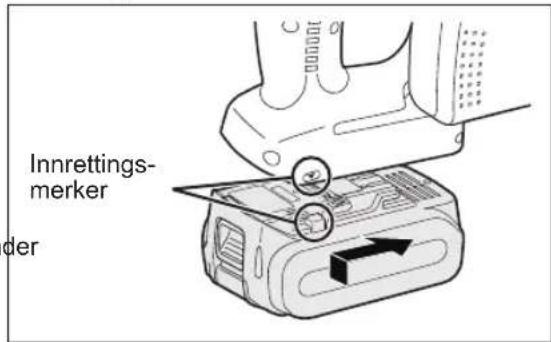

1. For å sette inn batteripakken (Se Fig. 2) Rett inn de markerte innrettingsmerkene og sett på batteripakken.
2. Skyv batteriet inn til det låser seg i riktig stilling.

Fig. 2

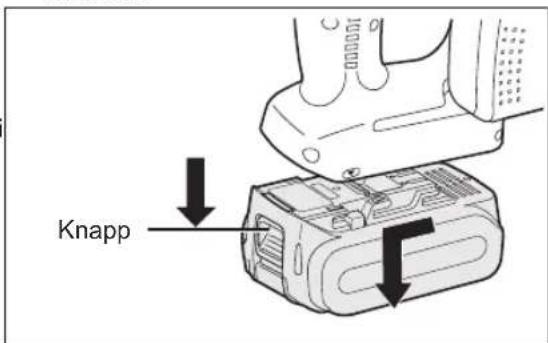

1. For å ta ut batteripakken (Se Fig. 3): Trykk ned knappen og skyv batteripakken fremover.

Fig. 3

ADVARSEL

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic kan ikke ta ansvar for ulykker som skjer på grunn av bruk av gjenbrukte batteripakker eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken sammen med beholdere som inneholder spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller direkte sollys. Batteriet kan overopphetes, ta fyr eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom det ikke gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.

IV. BRUK

Dette verktøyet skal kun brukes til skjæring av uherdet stål, metall, tre og plast. Se i avsnittet "Ekstrautstyr" for en liste over blader som kan anvendes for riktig bruk av dette verktøyet. Følgende forholdsregler må følges for å redusere risikoen for skader:

• Skjær ikke stålbaserte materialer. Skjær ett stykke om gangen.
• Skjær ikke i herdet stål.
• Skjær materialer med den brede siden av foten over den fastspente delen av materialet.
• Berør ikke sagbladet, arbeidsstykket eller sagspon med bare hender umiddelbart etter saging. De kan være varme og brenne huden din. Hver gang du skal bruke verktøyet, må du kontrollere at det er i god stand.

Bruk følgende sjekkliste: 1. Er bladet satt inn riktig vei?

Bytt ut bladet så snart du ser noen sprekker i det, eller dersom en av tennene er brukket. 4. Fungerer den nedre bladskjermen korrekt?

ADVARSEL

For å unngå skader må du ikke bruke sagen dersom den nedre bladskjermen ikke lukker seg raskt over bladet.

1. Er den gjennomsiktige bladskjermen forsvarlig montert?
2. Er batteripakken oppladet og satt skikkelig på plass i verktøyet?
3. Er dybdejusteringsspaken for saging forsvarlig strammet til?
4. Er arbeidsstykket forsvarlig fastsatt på en sagbukk eller arbeidsbenk?
5. Er støvbeholderen eller frontdekselet tettet med støv?
6. Bruk kun bladet som er klassifisert for høyere hastigheter enn hovedenheten.

Bladet kan bli skadet hvis bladet brukes under den klassifiserte hastigheten til hovedenheten.

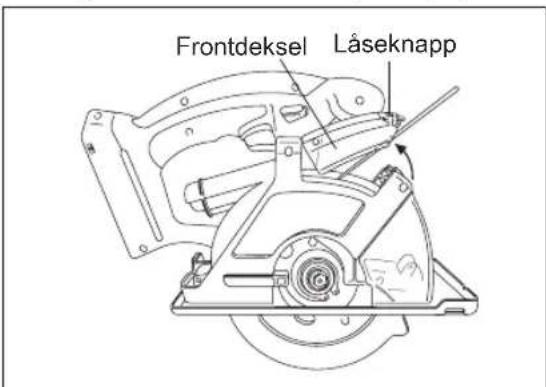

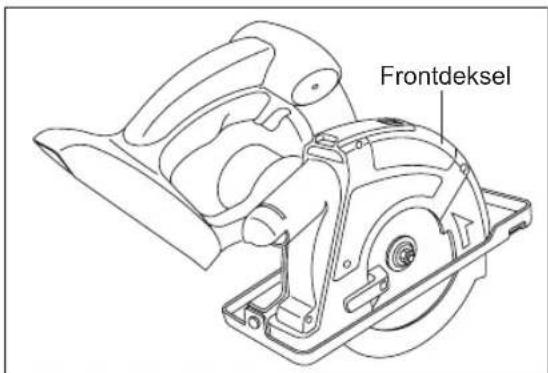

Frigjør frontdekselknappen og fjern støv som tetter på innsiden av dekselet. Hvis dekselet er tettet, bruk en lang gjenstand som for eksempel en manuell skrutrekker for å frigjøre det. Etter at det er gjort, lukk frontdekselet. (Se Fig. 4)

Fig. 4

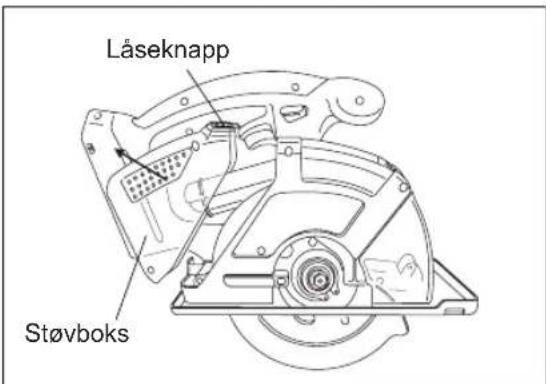

Hvis det er støv inni støvbeholderen, frigjør støvbeholderknappen, ta ut støvbeholderen og fjern støvet. Etter at det er gjort, sett støvbeholderen tilbake på plass. (Se Fig. 5)

Fig. 5

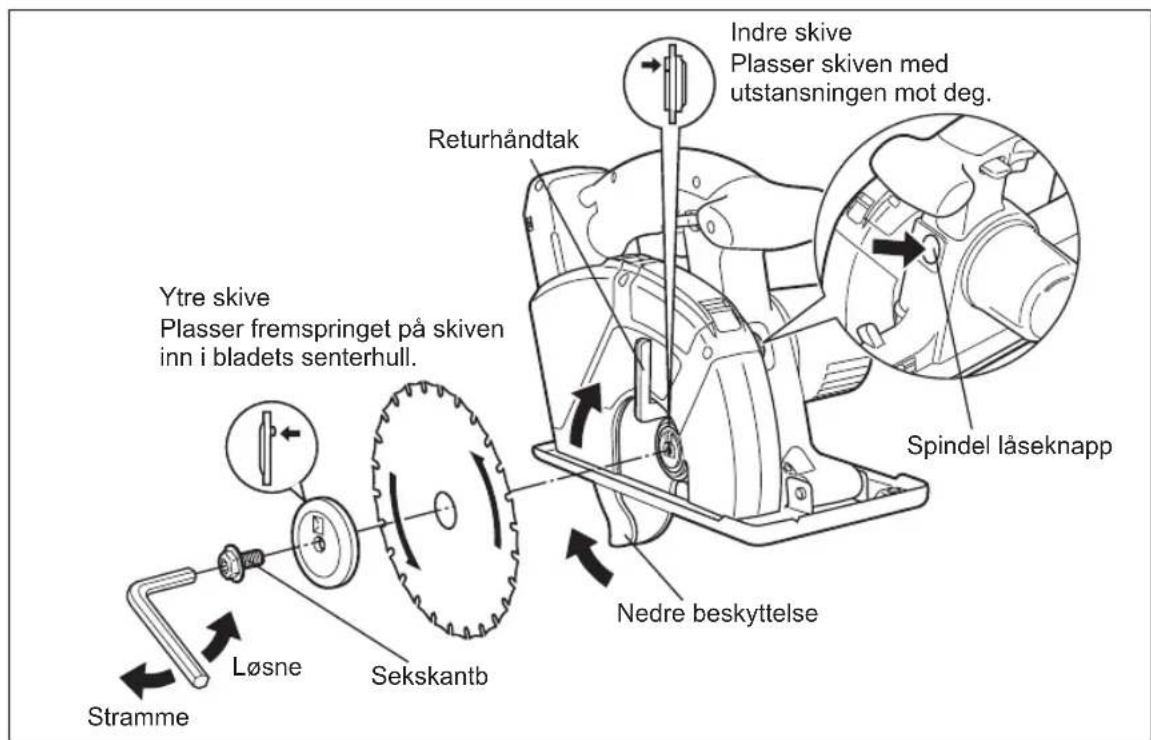

Montere bladet

Følg denne fremgangsmåten:

1. Fjern batteripakken fra verktøyet.
2. Fjern alle kuttrester fra området rundt bladet.
3. Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen.
4. Monter bladet som vist på illustrasjonen. (Se Fig. 6)

Kontroller at retningspilen på bladet og på den gjennomsiktige bladskjermen peker i samme retning.

1. Sett den ytre mellomskiven på plass.
2. Sett inn sekskantbolten.
3. Hold nede knappen for aksellas. Dette forhindrer at bladet kan rotere.
4. Stram til sekskantbolten med den medfølgende sekskantnøkkelen. Legg sekskantnøkkelen på plass.

MERK:

Oppbevar sekskantnøkkelen i lagringsslissen på sagen når nøkkelen ikke er i bruk.

ADVARSEL

1. Fjern batteripakken fra verktøyet.
2. Hold nede knappen for aksellas. Dette forhindrer at bladet kan rotere.
3. Bruk den medfølgende sekskantnøkkelen for å løsne sekskantbolten.

MERK:

Oppbevar sekskantnøkkelen i lagringsslissen på sagen når nøkkelen ikke er i bruk.

1. Fjern sekskantbolten og den ytre mellomskiven.
2. Bruk den nedre skjermens løftespake til å trekke tilbake (åpne) den nedre bladskjermen.
3. Fjern bladet forsiktig.
4. Rengjør verktøyet om nødvendig.

FORSIKTIG:

Når du kaster bladet, må du pakke det godt inn i kraftig eller bølget papir. Dette vil forebygge at noen andre kan skjære seg på det kasserte bladet.

Fig. 6

Bruk av verktøyet

FORSIKTIG:

For å redusere risikoen for skader, les sikkerhetsinstruksjonene på begynnelsen av denne bruksanvisningen før du tar verktøyet i bruk.

ADVARSEL

Bruk alltid vernebriller eller briller med sidebeskyttelse for å redusere risikoen for skader. Benytt en støvmaske i tillegg når du skjærer materialer som forårsaker store mengder partikler. Ikke bruk sagen i regn. Dersom det gjøres, kan det medføre elektrisk støt eller forårsake at det ryker av sagen.

Ikke sag opp materiale der det er malingstynner, bensin, olje eller lignende. Dersom dette gjøres kan det medføre at støvbeholderen sprekker, som igjen kan føre til skader.

Følg denne fremgangsmåten:

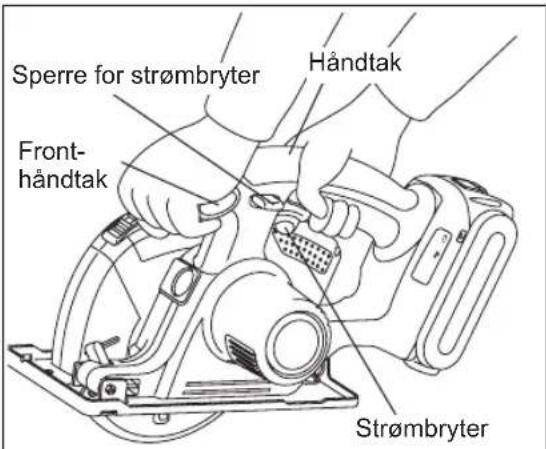

Hold verktøyet med begge hender. (Se Fig. 8) Ikke forsøk å fjerne saget materiale mens bladet roterer.

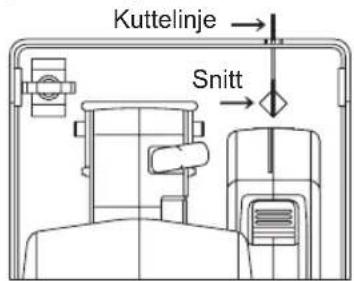

Innretting med skjærelinje

• Plasser hakket på skoen over kuttelinjen, og rett inn de øverste og nederste hjørnene av den diamantformede åpningen med linjen. Ettersom skjæreposisjonen er avhengig av bladet, forsøk et prøvekutt først.

Fig. 7

1. Trykk ned låsespaken for bryteren, trykk deretter inn strømbryteren for å starte motoren, og slipp så ut låsespaken.

Fig. 8

FORSIKTIG:

• Kontroller at bryterens låsespak fungerer. Hvis det er mulig å aktivere strømbryteren uten å trykke på låsespaken, må du avbryte funksjonen med en gang. Ta verktøyet med til et autorisert servicesenter.
• Hold alltid håndtaket med én hånd, og gripepunktet fremme med den andre. (Se Fig. 8) Hold et fast grep og trykk bryteren helt inn.
• Bladet må ikke komme i kontakt med materialet før du starter motoren. Vent til bladet når full hastighet før du begynner å kutte.
• Dette verktøyet har ikke mulighet til å låse bryteren i stilling "ON" (På), og du må heller ikke prøve å gjøre dette.
• Begynn å skjære når bladet har oppnådd full hastighet.

FORSIKTIG:

• For å forhindre reaksjon når du starter driften, starter bladet å bevege seg med redusert hastighet. (Myk start)
• Under kuttingen må du passe på å sage rett fremover. Skyv kutteren fremover med jevn hastighet samtidig som du følger spissen av bladet gjennom den gjennomsiktige bladskjermen.

ADVARSEL

• Hold foten av sagen flatt mot overflaten til arbeidsstykket som kuttes for å unngå farlige tilbakeslag.
• Bruk aldri makt på verktøyet. Bruk et lett og kontinuerlig trykk.
• Dersom motoren føles for varm, må du stanse arbeidet. La verktøyet avkjøles før du fortsetter arbeidet.
• Det er alltid en god regel å ta ut batteripakken etter bruk og før verktøyet settes bort til oppbevaring.

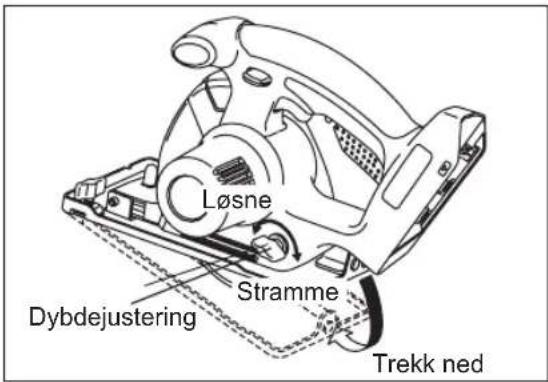

Justering av kuttedybde

Fjern batteripakken. Løsne mutteren for dybdejustering og juster kuttedybden ved å bruke graderingen på den nedre skjermen for å måle dybden. Når du er ferdig med å justere dybden, stram dybdejusteringsmutteren helt. * Når tremateriale er 10 mm (3/8") eller tynnere, juster kuttedybden slik at bladet stikker frem ca. 5 mm (3/16") fra bunnen av materialet.

Fig. 9

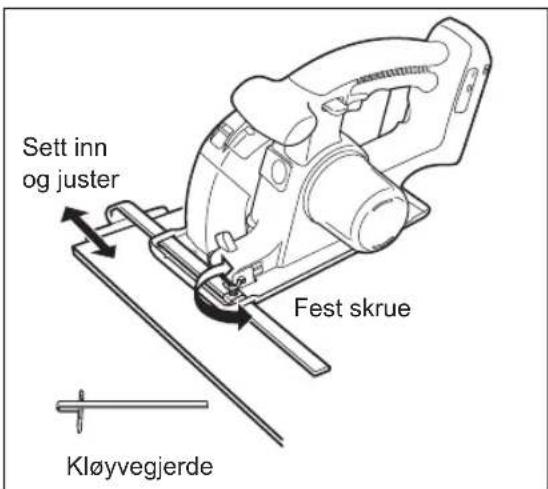

(Tilgjengelig som ekstrautstyr. Følger ikke med) Kløyvgjerdet er nyttig for ripede kutt og gjentatte kutt med samme bredde.

Fjern batteripakken. - Sett på kløyvgjerdet og juster kuttebredden (Se Fig. 10) - Stram til skruen forsvarlig for å feste kløyvgjerdet.

Fig. 10

Samling av støv

ADVARSEL

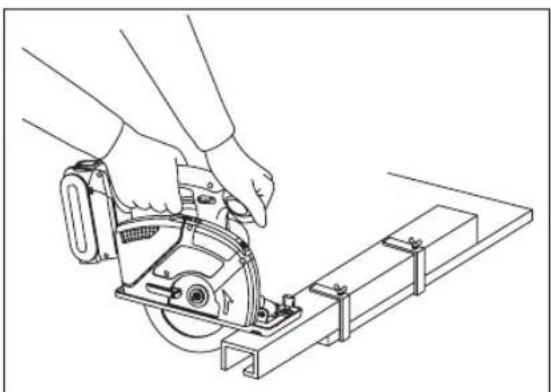

Før du kutter metallmaterialer, tøm alltid støvbeholderen, åpne frontdekselet og fjern støvet.

• Å bruke sagen med brennbart materiale i støvbeholderen for å skjære metallmaterialer kan føre til brann.
• Når metallmaterialer skal sages, skal sagen alltid brukes med støvbeholderen påmontert.
• Flyvende gnister og metallbiter kan forårsake personskader.
• Ikke koble støvsuger til når du skjærer metallmaterialer.

Gnister og varme metallbiter kan forårsake at støvsugeren tar fyr. Bruk støvsugeren i henhold til dens instruksjoner.

(1) Samle opp støv i støvbeholderen.

• Tøm støvbeholderen når den er fylt opp med støv.
• Tøm støvbeholderen før du setter sagen til oppbevaring.
• Støvbeholderens kapasitet
• Ved saging av elektriske ledningsrør med en diameter på 25 mm (1"), ca. 130 kutt. Ved saging av 45 mm (1-25/32") x 45 mm (1-25/32") tømmer, ca. 150 kutt.

MERK:

Noen materialer kan forårsake at støv tetter innsiden av frontdekselet når de kuttes.

Fig. 11

(2) Bruk med støvsuger for å samle støv.

• Koble sagen til slangen ved bruk av EY9X012E slangekobling for støvsuger (solgt separat). Indre diameter på kompatibel slange: 25 mm (1") til 38 mm (1-2/1")
• Følg støvsugerens instruksjoner når den brukes.

Fig. 12

MERK:

Når sagen har vanskelig for å frastøte eller samle støv, kan støvavløpet være tettet av støv. Åpne frontdekselet og fjern støvet.

LED-lys Fig. 13

LED-lyset lyser når strømbryteren trykkes inn og slår seg av når strømbryteren frigjøres.

• Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk eller batterikapasiteten.

FORSIKTIG:

• Det innebygde LED-lyset er laget for midlertidig opplysing av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.

Forsiktig: IKKE SE INN I LYSTRÅLEN.

Bruk av kontroller eller justeringer eller utføring av prosedyrer annet enn de som er spesifisert her, kan føre til skadelig eksponering til kortbølgeenergi.

Betjeningspanel

(1) (2) (3)

(1) Varsellampe for overoppheting

Av

(normal drift)

Beskyttelsesfunksjonen mot overoppheting stanser verktøyet for å beskytte batteripakken ved tilfeller av overoppheting. Varsellampen for overoppheting blinker når denne funksjonen er på.

Hvis beskyttelsesfunksjonen aktiveres, la verktøyet avkjøles skikkelig (minst 30 minutter). Verktøyet er klart til bruk når varsellampen for overoppheting slukkes. Unngå bruk av verktøyet som forårsaker at beskyttelsesfunksjonen for overoppheting aktiveres gjentatte ganger. Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren), eller hvis det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.

Ytelsen til EY9L42 svekkes betraktelig ved 10 °C og lavere temperatur på grunn av driftsforholdene og andre faktorer.

• Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F).

Dersom du forsøker å bruke batteripakken når temperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig.

• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.

Blinkende (utladet) Batteribeskyttelsesfunksjon på

Overdreven (full) utladning av litiumbatterier forkorter deres levetid dramatisk. Verktøyet har en beskyttelsesfunksjon for batteriet som er laget for å forhindre overdreven utlading av batteripakken.

• Beskyttelsesfunksjonen for batteriet slår på straks før batteriet er tomt for strøm, og forårsaker at batterilampen blinker.
• Hvis du oppdager at batterilampen blinker, lad batteripakken opp med en gang.
• Om verktøyet er startet med for lite værende batterikraft, kan det stanse uten at varsellampen for lavt batteri blinker først. Dette angir at det er for lite strøm igjen til å bruke verktøyet, og at batteriet må lades før mer bruk.
• Om verktøyet under bruk utsettes for selig belastning som får motoren til å låse seg, kan sensoren for forhindring av overbelastning løses ut og varsellampen for lavt batteri blinker. Lampen stopper å blinke når du fjerner årsaken til opphenget og slår bryteren av og på.

FORSIKTIG:

Beskyttelsesfunksjonen mot overutlading fungerer selv når både varsellampen for lavt batteri og LED-lyset blinker.

• Lad opp batteripakken øyeblikkelig når strømmen på batteriet blir lav. Når du lader opp en kald batteripakke (0 °C (32 °F)) på et varmt sted, la batteripakken være på plass og vent minst en time for å varme opp batteriet til nivået til batteritemperaturen.
• Svekk og koble fra strømmen som brukes etter som spenningen til batteriet raser nedover på grunn av den høye lasten på motoren. Ikke utfør operasjoner som vil føre til at forhindringsfunksjonen for overutlading vil aktiveres gjentatte ganger.

For riktig bruk (flere detaljer)

ADVARSEL

For å forhindre muligheten for alvorlige personskader:

Det er viktig å bruke en hensiktsmessig innretning for å holde materialet som kuttes forsvarlig fast. Det er også viktig å holde kutteren godt fast med begge hender for å forhindre at du mister kontroll over den, som igjen kan føre til personskade. Figur 14 viser riktig kutteposisjon. Pass på at hendene holdes unna skjæreområdet. Sørg for at andre tilstedeværende personer holder seg borte fra arbeidsområdet og fra undersiden av arbeidsstykket. - Hold aldri materialet du kutter med hånden.

Kutting av store plater:

Støtt opp store plater. Sørg for å stille inn kuttedybden slik at du bare sager gjennom arbeidsstykket, og ikke gjennom støttene. (Se Fig. 15) Store plater siger ned eller bøyer seg hvis de ikke blir støttet opp på riktig måte. Hvis du forsøker å sage uten at arbeidsstykket er rett eller riktig støttet opp, vil bladet sette seg fast, som fører til tilbakeslag. (Se Fig. 16) - Støtt ikke opp materialet for langt unna kuttet.

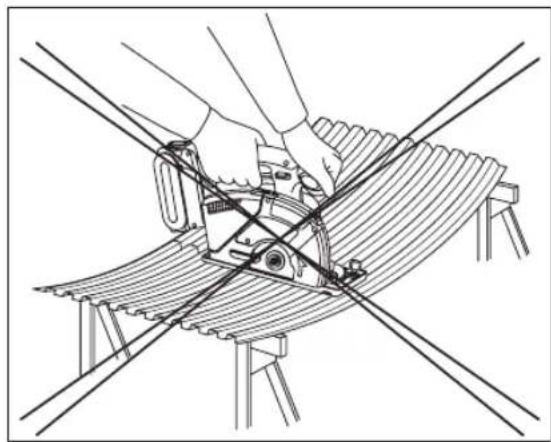

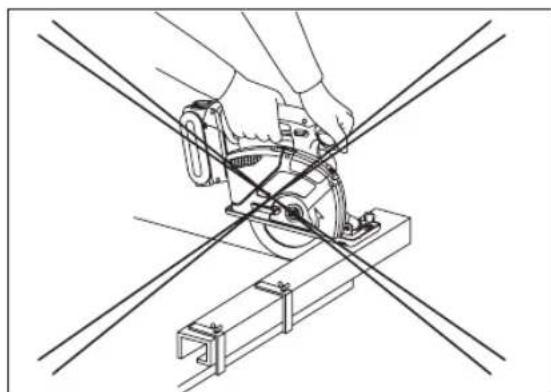

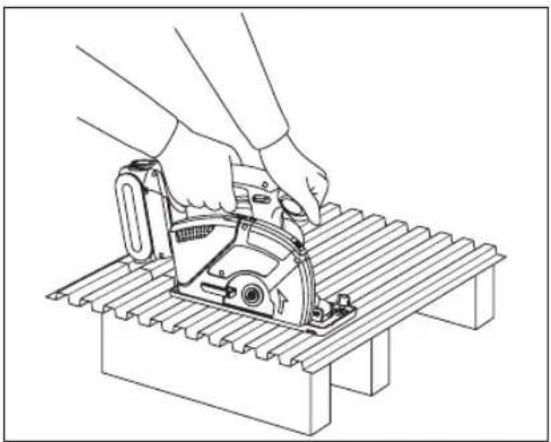

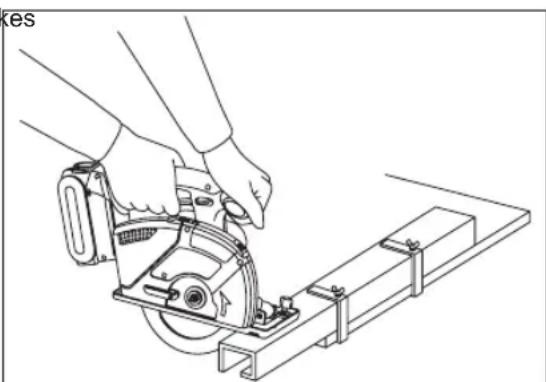

Kutting av tynt eller bølget materiale:

Kutt tynt eller bølget materiale minst 25 mm (1") fra kanten av arbeidsstykket for å unngå personskade eller ødeleggelse på verktøyet, forårsaket av tynne metallremser som blir dratt inn i den øvre bladskjernen. - Bruk kun skarpe blad. Rene og skarpe blad reduserer stans og tilbakeslag.

Fig. 14

Fig. 16 Fig. 15

ADVARSEL

For å forhindre muligheten for alvorlig personskade:

• Når du gjør et ufullstendig kutt eller sagen blir avbrutt eller bladet setter seg fast eller sagen stopper, må du frigjøre strømbryteren straks og holde sagen stille i arbeidsstykket til bladet stopper helt.
• For å unngå tilbakeslag må du aldri fjerne sagen fra arbeidsstykket eller trekke sagen bakover mens bladet roterer. Kontroller at bladet har stanset helt før du fjerner sagen fra arbeidsstykket.
• For å fortsette sagingen, start sagen og la bladet komme opp i maks hastighet, og før sagen sakte tilbake til kuttestedet og fortsett skjæringen.
• Plasser den bredeste delen av skoen på den delen av arbeidsstykket som er godt støttet (Se Fig. 17), og aldri på den delen som vil falle av når kappingen er fullført. (Se Fig. 18)

Hold sagen stødig for å forhindre at du mister kontrollen. Uforsiktighet kan medføre alvorlig personskade.

Fig. 17 Fig. 18

1. Kontroller at bladet stanser.

Selv om ditt verktøy har en brems, kontroller at bladet har stanset helt og den nederste skjermen er lukket før du setter verktøyet ned. 3. Ikke bruk sagen dersom noe virker uvanlig. Fjern batteripakken straks.

Dersom verktøyet blir svært varmt, eller ikke virker som det skal, fjern batteripakken og stans bruken. La et autorisert servicesenter kontrollere det.

ADVARSEL

For å forhindre risikoen for alvorlig personskade eller brann må du ikke forsøke å reparere verktøyet selv. Ikke ta verktøyet fra hverandre eller modifiser det. Det finnes ingen interne deler som brukeren kan utføre service på.

4. LA ALDRI SAGEN KOMME I KONTAKT MED KROPPEN DIN.

Etter at et kutt er gjort, må du ikke la sagen berøre beinet ditt eller andre deler av kroppen.

Siden den nedre skjermen er bevegelig, kan den gripe klærne dine og blotte bladet. Hold klærne unna verktøyet. Vær klar over de blottede delene av bladet i områdene ved den øvre og nedre skjermen.

ADVARSEL

Fordi det oppstår gnister ved metallkutting:

• Bruk alltid vernebriller.
• Ikke bruk verktøyet nær brennbart materiale eller i områder der det brukes brennbart materiale. Dette kan medføre brann og forbrenninger.
• Ikke bruk aksellåsen mens bladet går, eller bruk den som en bremse for verktøyet. Aldri skru maskinen på mens aksellåsen er på. Det vil medføre at verktøyet ødelegges.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-batteripakke

• Oppbevar batteriet etter bruk uten å lade det for å sikre lang levetid.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene. Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.
• Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister, forbrenning eller brann.

Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken. Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

Anbefalt bruk

Ikke glem å bruke batteripakkedekselet

• Når batteripakken ikke er i bruk, legg batteriet på et sted der fremmedlegemer som støv eller vann ikke forurenser batteripolene. Ikke glem å bruke batteripakkedekselet for å beskytte batteripolene.
• Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på dem. Batteripolenes levetid kan bli påvirket av fremmedlegemer som støv eller vann mens de er i bruk.

FORSIKTIG:

For å beskytte motoren eller batteriet, pass på følgende når arbeidet utføres. - Hvis batteriet blir varmt, vil beskyttelsesfunksjonen bli aktivert og batteriet vil stoppe å fungere.

Varsellampen for overoppheting på betjeningspanelet lyser eller blinker når denne funksjonen er aktiv.

For trygg og sikker bruk

• Batteripakken skal installeres i henhold til en to-trinns sikkerhetsforanstaltning. Sørg for at batteripakken er korrekt installert i hovedenheten for bruk.
• Dersom batteripakken ikke er koblet til korrekt og bryteren er slått på, vil varsellampen for overoppheting og varsellampen for lavt batteri blinke for å indikere at sikker bruk ikke er mulig, og hovedenheten vil ikke rotere som normalt. Koble til batteripakken i verktøyets enhet inntil den røde eller gule etiketten forsvinner.

[Batterilader]

Lading

FORSIKTIG:

Laderen er kun laget for bruk med den husholdningsstrømmen som er oppgitt på merkeplaten. Lad kun på spenningen som indikeres på enhetens merkeplate, f.eks. 230 V / 50 Hz. Du må ikke bruke den med annen spenning eller frekvens!

• Dersom temperaturen til batteripakken faller til under -10 °C (14 °F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.

Polene – ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

△ FORSIKTIG:

For å forhindre brann eller skade på laderen,

Det kan oppstå gnister når pluggen settes inn i stikkontakten, men dette er ikke et sikkerhetsproblem.

1. Sett batteripakken godt inn i laderen.

1. Still opprettingsmerkene og sett batteriet i dokken på laderen. 2. Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

1. Under lading vil ladelampen lyse opp.

Når ladingen er fullført, sørger automatikk i ladeelektronikken for å forhindre overlading.

• Lading vil skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fort sette å blinke inntil at batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
2. Når ladingen er ferdig, slår den grønne ladelampen seg av.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig.

Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.

1. Ta kontakt med en autorisert forhandler dersom ladelampen (grønn) ikke slår seg av.
2. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter slår den grønne ladelampen seg av.

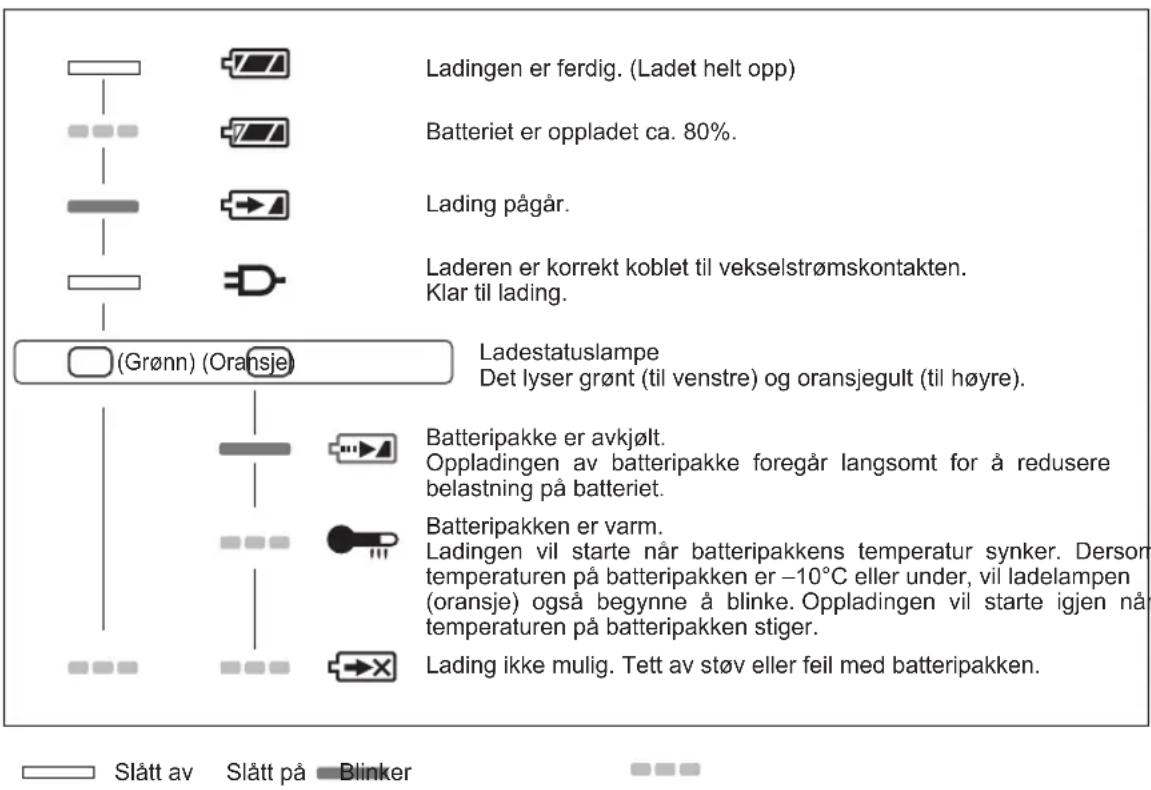

Lampeindikatorer

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktiv 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

V. VEDLIKEHOLD

ADVARSEL

For å unngå alvorlige personskader må du alltid fjerne batteripakken fra sagen før du starter vedlikeholdsarbeidet.

FORSIKTIG:

For å sikre produktets SIKKERHET og PÅLITELIGHET, må service utføres hos et autorisert servicesenter. Insister på at det alltid benyttes originale Panasonic reservedeler.

Rengjøring av verktøyet

For å opprettholde god ytelse og sikker bruk, må du holde verktøyet rent.

Følg denne fremgangsmåten:

1. Fjern batteripakken fra verktøyet.
2. Tørk av verktøyet med en tørr, ren klut. Bruk ikke en våt klut eller rensemidler.

Dette kan skade sagens overflate.

1. Pass på å tørke godt av eventuell olje eller fett som kan gjøre verktøyet glatt eller vanskelig å håndtere.
2. Ta ut bladet og børst av alt støv.

FORSIKTIG:

For å unngå skader på verktøyet, må du aldri utsette noen del av det for væsker. Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet, rådfør deg med et reparasjonsverksted.

Gjennomsiktig beskyttelsesskjerm

ADVARSEL

Er bladskjermen sprukket eller knust, må du ta med sagen til et autorisert servicesenter og få den byttet ut. Ikke forsøk å bruke sagen. Det kan medføre alvorlig personskade.

Bruk aldri verktøyet med en skadet gjennomsiktig bladskjerm eller uten at denne skjermen er montert. Flygende metallspon kan medføre alvorlige skader.

VI. TILBEHØR

ADVARSEL

• Bruken av ekstrautstyr som er oppgitt i denne veiledningen kan føre til brann, elektrisk støt eller personskader. Bruk kun anbefalt ekstrautstyr.
• Bruk av blad på materiale som er tykkere eller tynnere enn det som er anbefalt for det bladet, fører til et grovt kutt og kan føre til et tilbakeslag eller andre skader.

Blad med hardmetall tenner for normalstål:

• EY9PM13E

For kutting av uherdet stål, somt metall.

Materialets tykkelse

0,5 mm-6,0 mm

Blad med hardmetall tenner for tynnplater: (tilleggsutstyr)

• EY9PM13F

For saging av uherdet tynnplate stål og metall, eller der det er nødvendig med rene snitt.

Materialets tykkelse

0,5 mm - 6,0 mm

Blad med hardmetall tenner for tre (tilleggsutstyr)

• EY9PW13C

Saging av generelt tremateriale

Blad med hardmetall tenner for tynt tremateriale (tilleggsutstyr)

• EY9PW13D

Blad med hardmetall tenner for plast (tilleggsutstyr)

• EY9PP13C

For å sage plastmaterialer

Anbefalt tykkelse av akryl- og vinylplater:

2,0 mm - 5,0 mm

bølgeplater, rør

0,8 mm - 5,0 mm

Kobling for støvugsslange (tilleggsutstyr)

• EY9X012E

Kløyvgjerde (tilleggsutstyr)

EY3500B7727

For lettvint parallelle skjæringer og gjentakende kuttinger av samme bredde.

VII. SPESIFIKASJONER

MERK:

Vektindikasjon

Større enn eller lik 1 kg: indikeres som 0,05 kg.

Mindre enn 1 kg: indikeres som 0,01 kg.

HOVEDENHET

Model Nr. EY45A2
Motorspenning	DC 14,4 V DC 18 V
Bladhastighet	3600 rpm (min-1) 4500 rpm (min	-1)
Bladstørrelse
Utvendig diameter	135 mm
Akselstørrelse	20 mm
Største skjæredybde 0 - 46 mm (Φ135 mm blad)
Maksimalt dreiemoment	5,4 N·m 6,7 N·m
Total lenghte	292 mm (kun hovedenhet)
Vekt	2,05 kg (kun hovedenhet)
Batteri	Li-ion-batteripakker
	EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	DC 14,4 V DC 18 V
StøyVibrasjon	Se det vedlagte arket.

BATTERILADER

Model Nr. EY0L82
Elektrisk merking Se merkeplaten på bunnen av laderen.
Vekt 0,93 kg
Ladetid	Model Nr. EY9L42 EY9L44	EY9L45 EY9L50	EY9L51
	Brukbar	30 min.	40 min.	50 min.	40 min.	55 min.
	Fullt ladet	35 min.	55 min.	60 min.	55 min.	70 min.

MERK: Denne oversikten kan inneholde modeller som ikke er tilgjengelig i ditt område.

Forhandlerens navn og adresse står på det vedlagte garantibeviset.

VIII. VEDLEGG

GARANTITILLEGG

• Sammenbrudd og skade forårsaket av konsekvent bruk over lengre tid (f.eks. fabrikkarbeid på samlebåndet osv.) er utenfor garantien.
• Skader eller feil som skyldes bruk av tilbehør som ikke er oppgitt i denne veiledningen, vil ikke dekkes av garantien.
