EY45A2 - Viipalointikone PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Monikäyttöinen langaton pyörösaha
Merkki	Panasonic
Malli	EY45A2
Moottorin jännite	DC 14,4 V / DC 18 V (akusta riippuen)
Tyhjäkäyntinopeus	3600 kierr/min (14,4 V) / 4500 kierr/min (18 V)
Terän ulkohalkaisija	135 mm
Akselin koko	20 mm
Suurin leikkaussyvyys	0 - 46 mm
Suurin vääntömomentti	5,4 N·m (14,4 V) / 6,7 N·m (18 V)
Kokonaispituus	292 mm (pääyksikkö)
Paino	2,05 kg (pääyksikkö)
Yhteensopivat akut	Li-ion EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50, EY9L51 (18 V)
Laturi	EY0L82 (jännite arvokilvessä)
Sahattavat materiaalit	Puu, karkaistamattomat rautametallit, ei-rautametallit, muovi
Päätoiminnot	Suora sahaus, upotussahaus, viistoleikkaus, pölynkeräys sisäänrakennetulla pölylaatikolla tai pölynimurilla
Valaistus	Sisäänrakennettu LED-valo
Ohjauspaneeli	Ylikuumenemisen merkkivalo, akun heikon varauksen merkkivalo
Turvasuojaukset	Alempi teränsuojus, akselin lukitus, ylikuumenemissuoja ja ylipurkaussuoja
Huolto ja puhdistus	Tyhjennä pölylaatikko, puhdista etukansi, pyyhi kuivalla liinalla
Lisävarusteet	Karbiditerät metallille (EY9PM13E), puulle (EY9PW13C), muoville (EY9PP13C), sahausohjain (EY3500B7727), pölynimurin sovitin (EY9X012E)
Korjattavuus	Alkuperäiset Panasonic-osat, korjaus valtuutetussa huoltokeskuksessa

Usein kysytyt kysymykset - EY45A2 PANASONIC

Millaisia materiaaleja voin leikata tällä sahalla?

Voit leikata puuta, karkaistamattomia rautametalleja, ei-rautametalleja ja muovia. Käytä kullekin materiaalille sopivaa terää (katso lisävarusteet).

Kuinka sahan terä vaihdetaan?

Irrota akku. Pidä akselin lukitusta painettuna estääksesi pyörimisen, löysää kuusiokoloruuvi mukana toimitetulla avaimella. Avaa alempi teränsuojus taittuvan kahvan avulla, poista vanha terä ja asenna uusi oikeaan pyörimissuuntaan (nuolet kohdakkain). Kiristä ruuvi.

Kuinka leikkaussyvyys säädetään?

Irrota akku. Löysää syvyyden säätömutteri ja liu'uta kenkää halutun syvyyden asettamiseksi (asteikko alemmassa teränsuojuksessa). Puulle, jonka paksuus on 10 mm tai vähemän, terän tulee ulottua noin 5 mm työkappaleen alapuolelle. Kiristä mutteri.

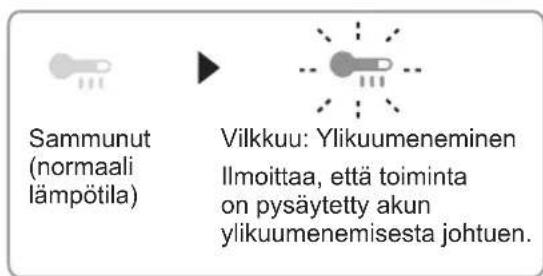

Mitä tehdä, jos saha pysähtyy tai ylikuumenemisen merkkivalo vilkkuu?

Ylikuumenemisen merkkivalo ilmaisee, että akku on saavuttanut liian korkean lämpötilan. Anna työkalun jäähtyä kokonaan (vähintään 30 minuuttia) huoneenlämpöisessä paikassa. Vältä pitkäkestoista tai intensiivistä käyttöä, joka usein laukaisee tämän suojauksen.

Kuinka pölylaatikkoa käytetään?

Pölylaatikko kiinnitetään sahan etuosaan. Kun se on täysi, irrota se painamalla lukituspainiketta ja tyhjennä se. Metallien sahaamisessa pölylaatikon on ehdottomasti oltava paikallaan kipinöiden estämiseksi.

Mitkä akut ovat yhteensopivia mallin EY45A2 kanssa?

Panasonic Li-ion -akut sarjoista EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50 ja EY9L51 (18 V) ovat yhteensopivia. Käytä turvallisuussyistä vain alkuperäisiä Panasonic-akkuja.

Kuinka saha puhdistetaan käytön jälkeen?

Irrota akku. Pyyhi työkalu puhtaalla ja kuivalla liinalla. Älä käytä nesteitä. Puhdista terä harjalla poistaaksesi jäämät. Varmista, että ilmanvaihtoaukot eivät ole tukossa.

Voinko käyttää sahaa pölynimurin kanssa?

Kyllä, lähinnä puun sahauksessa. Käytä letkusovitinta EY9X012E (myydään erikseen), joka sopii letkuille, joiden sisähalkaisija on 25–38 mm. Älä käytä sitä metallien sahauksessa kipinöiden vuoksi.

Mitä tehdä, jos terä juuttuu leikkauksen aikana?

Vapauta kytkin heti. Pidä sahaa paikallaan työkappaleessa, kunnes terä pysähtyy kokonaan. Älä yritä irrottaa terää nykäyksillä. Tunnista juuttumisen syy (huono tuki, tylppä terä jne.) ennen jatkamista.

Kuinka akku kierrätetään elinkaaren lopussa?

Älä heitä akkua kotitalousjätteisiin. Vie se kuntasi tai jälleenmyyjäsi järjestämään keräyspisteeseen voimassa olevien määräysten (direktiivi 2006/66/EY) mukaisesti.

KÄYTTÖOHJE EY45A2 PANASONIC

Ladattava monitoimileikkuri

Malli: EY45A2

Lue ohjeet huolellisesti ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Sisällysluettelo

Englanti: sivu 6, Espanja: sivu 93

Alkuperäiset ohjeet: englanti. Alkuperäisten ohjeiden käännös: muut kielet.

Pyydämme lukemaan kirjasen "Turvallisuusohjeet" ja seuraavan ennen käytön aloittamista.

I. JOHDANTO

Tämä työkalu on monitoimipyörösaha. Terää vaihtamalla sitä voidaan käyttää puun, metallin ja muovin sahaamiseen. Syntynyt pöly voidaan kerätä yhdensrakenteiseen pölykoteloon tai liittämällä pölynimuri imuriliitäntään.

VAARA

Tämä tuote on pyörösaha, joka on suunniteltu metallin ja puun sahaamiseen. Siinä on pyörivä terä, joka saattaa leikata syvälle ihon läpi ja aiheuttaa vakavan vamman. Lue siis tämä käyttöohje ja työkaluun merkityt huomautukset huolellisesti ja noudata kaikkia turvallisuusohjeita loukkaantumisen välttämiseksi.

VAROITUS

Vammojen välttämiseksi älä koskaan työnnä sormeasi tai mitään esinettä työkalun aukkoihin.

VAROITUS

Lue kaikki turvallisuutta varten olevat varoitukset ja kaikki ohjeet huolellisesti. Varoitusten ja ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipalon syttymiseen ja aiheuttaa vakavia vammoja.

Tämän ohjekirjan käyttäminen

Lue tämä käyttöohje läpi ennen kuin käytät sahaamisen työkalua. Jos annat jonkun muun käyttää työkalua, varmista, että he joko lukevat tämän käyttöohjeen tai saavat tarkat ohjeet työkalun käytöstä ja sen turvallisuutta koskevista varotoimista.

Aloitus

• Säilytä tämä käyttöohje tulevaa tarvetta varten. Siinä on tärkeitä tietoja turvallisuudesta, joita on noudatettava työkalun turvallista käyttöä varten. Tässä käyttöohjeessa ja tuotteessa on käytetty seuraavia tunnussanoja:

HUOMAUTUS

Huomautusten alla annetaan lisätietoja, jotka käyttäjän tulee tietää työkalusta.

TÄRKEÄ HUOMAUTUS

Tärkeä huomautus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa lievään tai sitä vakavampaan vammaan, jos sitä ei ehkäistä. Tärkeissä huomautuksissa käyttäjää myös tiedotetaan vältettävistä, vaarallisista työtavoista.

VAROITUS

Varoitus ilmaisee mahdollisen vaaratilanteen, joka saattaa johtaa vakavaan vammaan, jos sitä ei ehkäistä.

VAARA

Vaara ilmaisee välitöntä vaaraa, joka johtaa vakavaan vammaan, jos sitä ei ehkäistä.

Lue kirjanen "Turvallisuusohjeet" ja seuraa sitä ennen käyttöä.

II. LISÄTURVASÄÄNTÖJÄ Turvallisuusohjeet kaikille sahoille

VAARA

1) Pidä kädet poissa leikkausalueelta ja terän ulottuvilta. Pidä toinen kätesi lisäkädensijalla tai moottorikotelon päällä. Jos pidät sahaa molemmin käsin, terä ei ulotu leikkaamaan niitä. 2) Älä kosketa työstökappaleen alapuolta. Suojus ei suojele terältä työstökappaleen alla. 3) Säädä leikkaussyvyys työstökappaleen paksuudelle sopivaksi. Vähemmän kuin koko hammas terän hampaista tulee olla näkyvissä työstökappaleen alla.

4) Älä koskaan pidä leikattavaa kappaletta käsissäsi tai jalkojesi päällä. Kiinnitä työstökappale vakaalle pinnalle. On erittäin tärkeää kiinnittää työstökappale lujasti, jotta saha ei pääse leikkaamaan vartaloa, terä ei juutu kiinni eikä saha pääse irti otteesta. 5) Pidä sähkötyökalusta kiinni sen eristetyistä tarttumispinnoista, kun leikataan sellaisissa paikoissa, joissa on mahdollista, että työkalu osuu seinän alla oleviin johtoihin tai omaan johtoonsa. Kosketus jännitteiseen johtoon seinässä johtaa virtaa sähkötyökalun näkyvissä oleviin metalliosiin, jolloin käyttäjä saa sähköiskun. 6) Käytä revittäessä aina revintäsuojaa tai suorareunaista suojaa. Tämä parantaa leikkaustarkkuutta ja vähentää terän kiinnijuuttumisvaaraa. 7) Käytä aina terää, jossa on oikeankokoiset ja -muotoiset (timantti vs. pyöreä) jyrsintuurnan reiät. Terä, joka ei vastaa sahan varusteita, liikkuu arvaamattomasti ja aiheuttaa hallinnan menetyksen. 8) Älä koskaan käytä virheellisiä terän aluslaattoja tai pultteja. Terän aluslaatat ja pultit on suunniteltu erityisesti sahaasi varten parhaan mahdollisen suorituskyvyn ja turvallisuuden takaamiseksi.

Lisäturvallisuusohjeita kaikille sahoille

Takaiskun syyt ja ehkäisytavat:

• Takaisku on äkillinen reaktio, joka aiheutuu siitä, että terä on jäänyt puristuksiin, jumiin tai väärään asentoon. Seurauksena on, että sahaa on mahdoton hallita, jolloin se nousee työstökappaleesta ylös- ja ulospäin ja kohti käyttäjää. - Kun terä on tiukasti puristuksissa tai jumissa uurroksessa, terän nopeus hidastuu ja moottorin reaktio kiskaisee laitetta nopeasti taaksepäin käyttäjää kohti.
• Jos terä vääntyy tai joutuu väärään asentoon leikkauskohdassa, terän takareunassa olevat hampaat voivat pureutua puun yläpintaan ja saada terän nousemaan ulos uurroksesta ja hyppäämään taaksepäin käyttäjää kohti.

Takaisku johtuu työkalun väärästä käytöstä ja/tai väärästä toimenpiteistä tai olosuhteista, ja se voidaan välttää noudattamalla alla olevia ohjeita:

1) Pidä sahasta tiukasti kiinni ja aseta vartalosi ja käsivartesi siten, että voit vastustaa takaiskun voimaa. Sijoita itsesi niin, että olet reunan jommallakummalla puolella, mutta et samassa linjassa terän kanssa.

Takaisku voi saada sahan hyppäämään taaksepäin, mutta käyttäjä voi vastustaa takaiskun voimia noudattamalla asianmukaisia varotoimenpiteitä.

2) Kun terä juuttuu tai kun keskeytät leikkaamisen mistä tahansa syystä, vapauta liipaisin ja pidä sahaa liikkumattomana kiinni materiaalissa, kunnes terä pysähtyy täysin. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sahaa taaksepäin terän ollessa liikkeessä, koska se saattaa johtaa takaiskun syntymiseen. Ota selville terän juuttumisen syy ja poista se. 3) Kun käynnistät sahan uudelleen työkappaleessa, keskitä sahanterä uurrokseen ja tarkista, että hampaat eivät kosketa materiaalia. Jos sahanterä juuttuu, se saattaa nousta ylös tai saattaa esiintyä takaisku, kun saha käynnistetään uudelleen. 4) Tue suuria kappaleita terän puristumisen ja takaiskun ehkäisemiseksi. Suurilla kappaleilla on taipumus painua alaspäin omasta painostaan. Tukea pitää asettaa kappaleen alle molemmin puolin, lähelle leikkauslinjaa ja lähelle kappaleen reunaa. 5) Älä käytä tylsää tai vaurioitunutta terää. Teroittamattomat tai väärin asetetut terät tuottavat kapeaa uurrosta sekä aiheuttavat liiallista kitkaa, terän juuttumista ja takaiskua. 6) Terän syvyyden ja kaltevuuden säädön lukitusvipujen tulee olla tiukalla ja kiristettyinä ennen leikkaamisen aloittamista. Jos terän säätö muuttuu leikkaamisen aikana, se aiheuttaa terän juuttumista ja takaiskua. 7) Noudata erityistä varovaisuutta, kun suoritat "pakettileikkauksia" seinäpintoihin tai muihin aukottomiin alueisiin. Esiin työntyvä terä saattaa leikata kohteita, jotka voivat aiheuttaa takaiskun.

Turvallisuusohjeita tälle sahalle

1) Tarkista, että alempi suoja on sulkeutunut asianmukaisesti ennen kutakin käyttökertaa. Älä käytä sahaa, jos alempi suoja ei liiku vapaasti ja sulkeudu nopeasti. Älä koskaan kiristä tai sido alempaa suojaa avoimeen asentoon.

Jos saha putoaa vahingossa lattialle, alempi suoja saattaa taipua. Nosta alempi suoja sisäänvetäytyvällä kahvalla ja varmista, että se liikkuu vapaasti eikä kosketa terää tai mitään muuta osaa missään kulmissa tai millään leikkaussyvyyksillä.

2) Tarkista alemman suojan jousen toiminta. Jos suoja tai jousi ei toimi asianmukaisesti, ne pitää huoltaa ennen käyttöä. Alempi suoja saattaa toimia hitaasti, jos jokin osa on vaurioitunut tai jos siihen on tarttunut kumia tai kerääntynyt roskia. 3) Alempi suoja pitää vetää sisään käsin vain erityisleikkauksissa, kuten "pakettileikkauksissa" ja "yhdistelmäleikkauksissa". Nosta alempi suoja sisäänvetäytyvällä kahvalla. Alempi suoja pitää vapauttaa heti, kun terä koskettaa materiaalia. Kaikissa muissa sahauksissa alemman suojan pitää toimia automaattisesti. 4) Varmista aina, että alempi suoja peittää terän, ennen kuin asetat sahan penkille tai lattialle.

Suojaamaton ja tyhjäkäynnillä pyörivä terä saa sahan kulkemaan taaksepäin ja leikkaamaan kaikkea, mitä sen kulkureitillä on. Ota huomioon, että terä pyörii vielä hetken sen jälkeen, kun kytkin on vapautettu.

5) Älä käytä hankaavia laikkoja. 6) Käytä suojalaseja, jos työstä syntyy pölyä. 7) Käytä valmistajan suosittelemia sahanteriä. 8) Käytä kuulosuojaimia, kun työkalua käytetään pitkiä aikoja. 9) Takaiskun riski kasvaa, kun akku tyhjenee. 10) Muista tarkistaa materiaali. Vältä erilaiseen materiaaliin osumista. 11) Älä pudota työkalua. 12) Älä heiluta työkalua. 13) Älä peitä tuuletusaukkoja äläkä päästä niihin pölyä tai mitään muutakaan. 14) Älä kiinnitä leikkuria ruuvipenkkiin. Älä koskaan sahaa ruuvipenkkiin kiinnitetyllä ylösalaisin olevalla työkalulla. Se on erittäin vaarallista ja voi aiheuttaa vakavan onnettomuuden. 15) Älä koskaan käytä neulekäsineitä. 16) Varmista, ettei kukaan liiku alla sahatessasi työkalulla korkealla. 17) Älä koske terään välittömästi sahaamisen jälkeen, terä saattaa olla polttavan kuuma. 18) Älä kosketa leikattua materiaalia heti leikkauksen jälkeen. Materiaali saattaa olla kuuma. 19) Älä käytä leikkausöljyä. Leikkausöljyn käyttö saattaa aiheuttaa tulipalon. 20) Älä leikkaa työstökappaleita, joiden pinnalla on kaasua, liuottimia, tinneriä tms.

Altistuminen tällaisille aineille saattaa vahingoittaa läpinäkyvää suojaa.

21) Älä irrota läpinäkyvää ja alempaa suojaa. Jos läpinäkyvä tai alempi suoja on vahingoittunut tai jos ne puuttuvat, vie työkalu valtuutettuun huoltamoon vaihtoa varten. 22) Älä käynnistä terää, kun se on kiinni materiaalissa. Odota, kunnes terä on saavuttanut täyden nopeuden ennen kuin aloitat leikkauksen.

Merkki

Merkki	Tarkoitus
V	Voltia
——	Tasavirta
n0	Ei kuormitusnopeutta
···min1	Kierrosta tai vuoroliikettä
A	Ampeeria
	Loukkaantumisvaaran estämiseksi käytäjän on luettava käytöohje ja ymmärrettävä se.
	Vain sisäkäytöön.

VAROITUS

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Panasonic ei ole vastuussa vahingoista tai onnettomuuksista, jotka aiheutuvat kierrätetyn tai väärennetyn akun käytöstä.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.

Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen. Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara. Kun akku on heikentynyt, vaihda se uuteen. Vahingoittuneen akun käytön jatkaminen saattaa aiheuttaa kuumuutta, tulen syttymisen tai akun halkeamisen.

III. KOKOAMINEN

Akun asettaminen tai poistaminen

TÄRKEÄ HUOMAUTUS:

Ennen kuin laitat akun laitteen sisään, varmista, että työkalun käyttökytkin toimii asianmukaisesti ja palaa "OFF"-asentoon vapautettaessa.

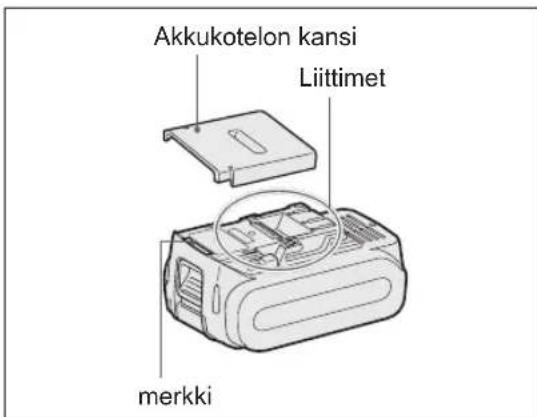

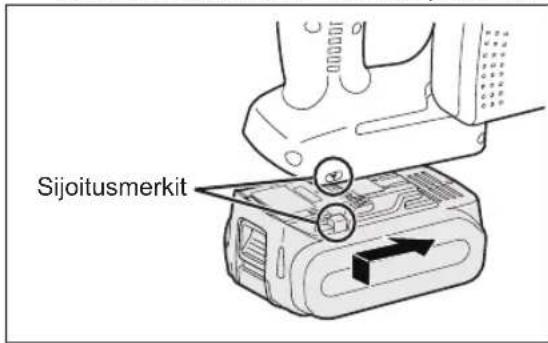

1. Akun asettaminen paikalleen (Katso kuvaa 2): Aseta korostetut kohdistuspisteet kohdakkain ja kiinnitä akku.
2. Siirrä akkua, kunnes se lukkiutuu paikalleen.

Kuva 2

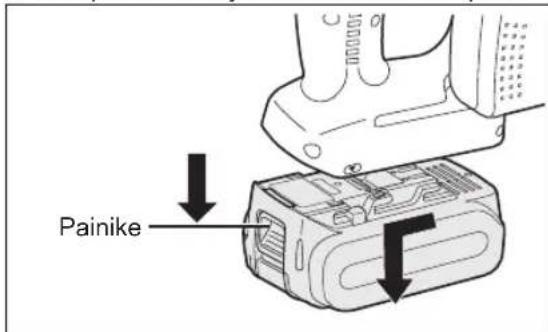

1. Akun poistaminen (Katso kuvaa 3): Paina painike alas ja liu'uta akkua eteenpäin.

Kuva 3

IV. KÄYTTÖ

Ennen työkalun käyttämistä

Tämä työkalu on tarkoitettu karkaisemattoman rautapitoisen ja raudattoman metallin, puun ja muovin sahaamiseen. Katso luvusta "Varusteet" lista teristä, joita tulee käyttää tämän työkalun varusteiden kanssa. Seuraavia varotoimia on noudatettava vahingoittumisvaaran estämiseksi.

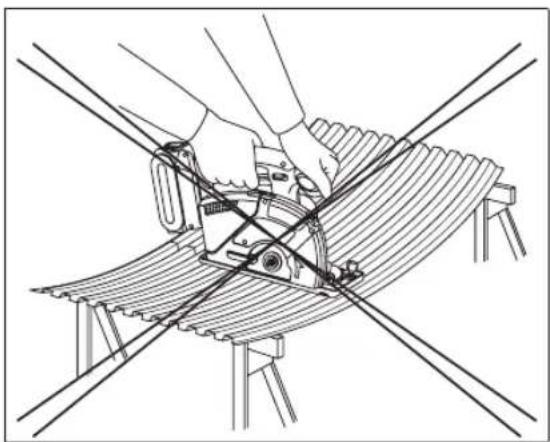

• Älä sahaa päällekkäin asetettuja materiaaleja. Sahaa yksi kerrallaan.

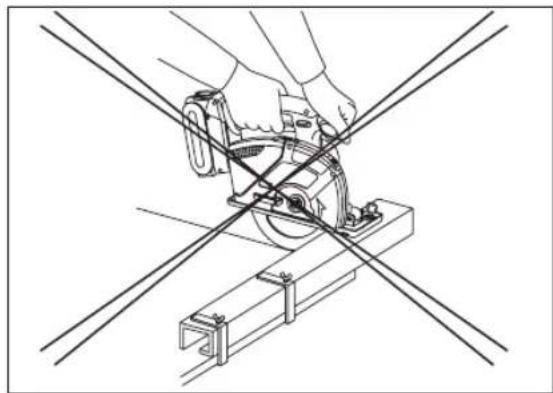

• Älä sahaa karkaistua terästä. Leikkaa materiaalia niin, että pöydän leveämpi reuna on materiaalin kiinnitetyn reunan päällä.
• Älä kosketa sahan terää, työstökappaletta tai leikkaussiruja paljain käsin heti sahauksen jälkeen: ne saattavat olla kuumia ja polttaa ihoa. Aina, kun leikkuria käytetään, on varmistuttava siitä, että se on hyvässä toimintakunnossa.

Käytä seuraavaa tarkistuslistaa:

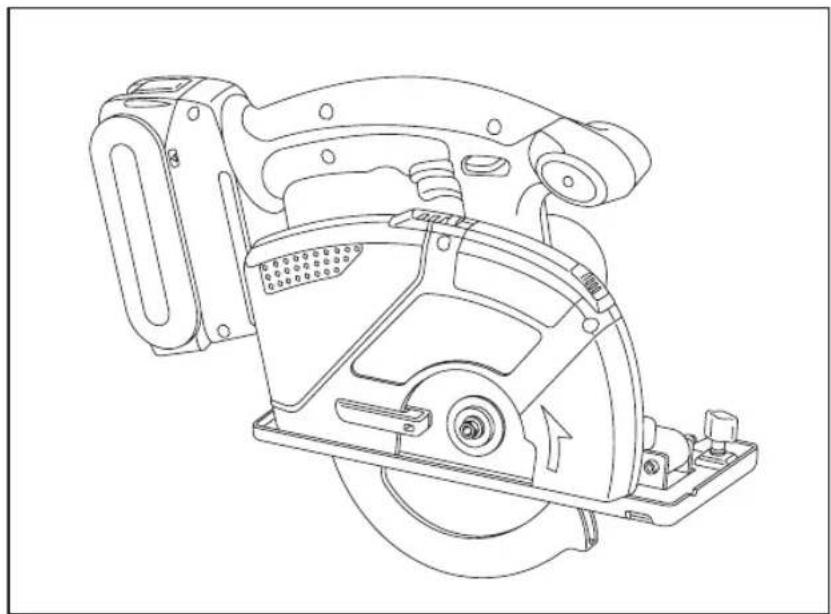

1. Onko terä asennettu oikein päin? Terässä olevan nuolen pitäisi osoittaa samaan suuntaan kuin ylemmässä teräsuojassa olevan nuolen.
2. Onko terä asennettu oikein? Varmista, että kuusioruuvi on kiristetty tiukasti. (Katso kuvaa 6.)
3. Näyttääkö terä olevan kunnossa? Vaihda terä välittömästi, jos siinä on halkeamia tai jos terän hampaita on poikki.
4. Sulkeutuuko alempi teräsuoja asianmukaisesti?

VAROITUS

Älä käytä sahaa, jos alempi teräsuoja ei sulkeudu nopeasti terän päälle. Muuten se saattaa aiheuttaa vammoja.

1. Onko läpinäkyvä suoja asennettu hyvin?
2. Onko akku ladattu ja laitettu kunnolla paikalleen työkaluun?
3. Onko leikkauksen syvyyden säätövipu kiristetty tiukasti?
4. Onko työstökappale kiinnitetty tiukasti esim. ruuvipenkkiin?
5. Ovatko pölykotelo tai etukansi pölyn tukkimat?
6. Käytä vain sellaista terää, jonka pyörimisnopeuden nimellisarvo on pääyksikön pyörimisnopeutta suurempi.

Terä saattaa vahingoittua, jos sitä käytetään pääyksikön pyörimisnopeuden nimellisarvoa pienemmällä pyörimisnopeudella.

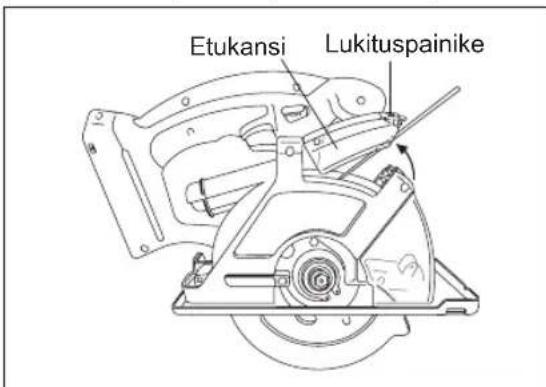

Vapauta etukannen lukituspainike ja puhdista pois kannen sisään kertynyt pöly. Jos kansi on tukkeutunut, puhdista se jollakin pitkällä esineellä kuten esimerkiksi ruuviavaimella. Sulje etukansi puhdistamisen jälkeen. (Katso kuvaa 4)

Kuva 4

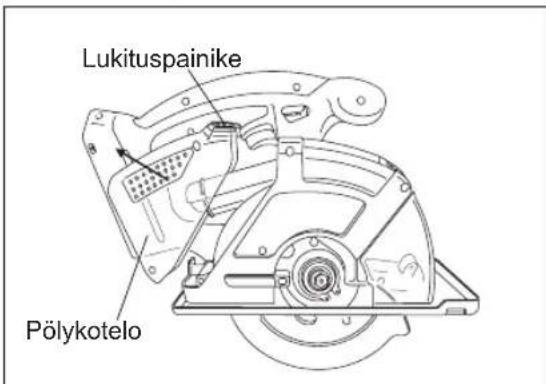

Jos pölykotelossa on pölyä, vapauta pölykotelon lukituspainike, irrota pölykotelo ja puhdista pöly pois. Kiinnitä pölykotelo sitten takaisin paikalleen. (Katso kuvaa 5)

Kuva 5

1. Kiristä kuusiopultti tiukasti laitteen mukana toimitetulla kuusioavaimella. Pidä kuusioavain tallessa.

HUOMAUTUS:

Pidä kuusioavain leikkurin rungon säilytyslokerossa, kun et käytä sitä.

VAROITUS

Pidä kuusioavain leikkurin rungon säilytyslokerossa, kun et käytä sitä.

Terän irrottaminen

TÄRKEÄ HUOMAUTUS:

Tera on kuuma heti leikkauksen jälkeen. Muista antaa terän jäähtyä ennen sen poistamista.

Noudata näitä ohjeita:

1. Poista akku työkalusta.
2. Pidä karan lukituspainike alhaalla. Tämä estää terää pyörimästä.
3. Löysää kuusiopulttia laitteen mukana toimitetulla kuusioavaimella.

HUOMAUTUS:

Säilytä kuusioavainta leikkurin rungon säilytyslokerossa, kun et käytä sitä.

1. Poista kuusiopultti ja ulompi aluslaatta.
2. Vedä alempi teränsuojus sisään (avaa se) kääntämällä vipua.
3. Poista terä varovasti.
4. Puhdista työkalu tarvittaessa.

TÄRKEÄ HUOMAUTUS:

Varo, ettet leikkaa käsiäsi terällä.

Kun hävität terän, sulje se paksuun paperiin tai aaltopahviin. Siten estetään ulkopuolisten henkilöiden loukkaantuminen hylättyyn terään.

Terän asentaminen

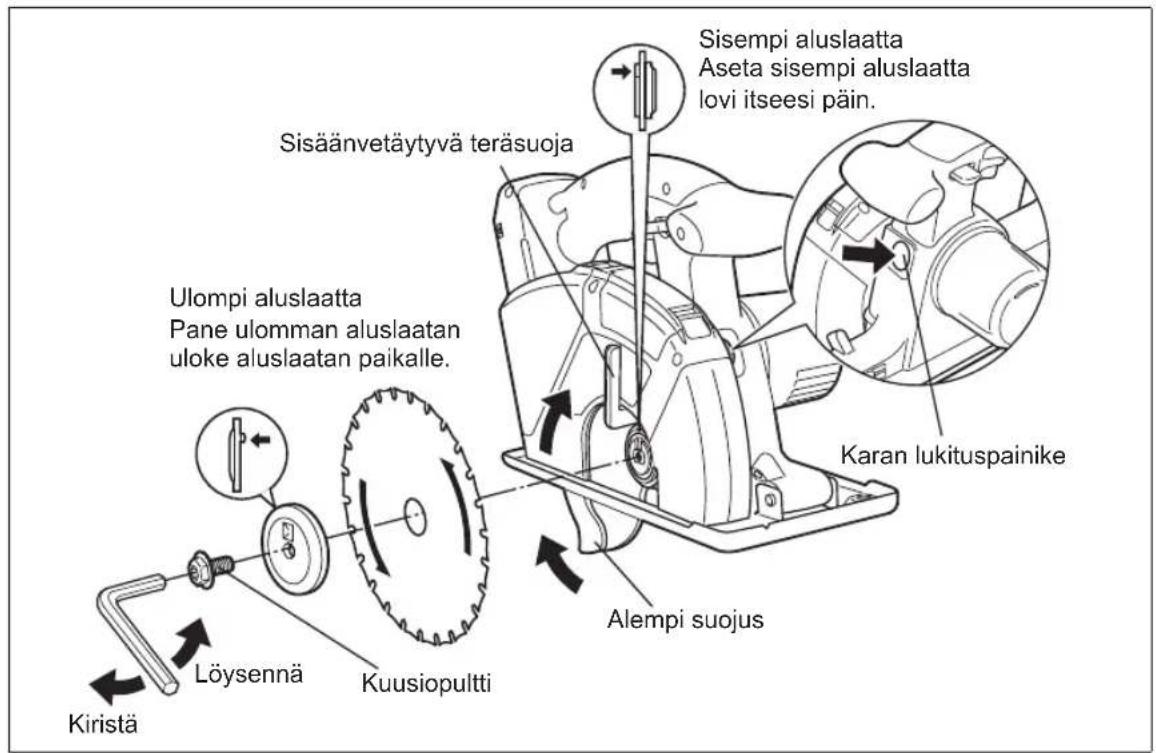

Noudata näitä ohjeita:

1. Poista akku työkalusta.
2. Poista mahdolliset roskat terän alueelta.
3. Vedä alempi suojus sisään (avaa se) kääntämällä vipua.
4. Asenna terä yllä olevan kuvan osoittamalla tavalla. (Katso kuvaa 6)

Varmista, että sekä terässä oleva suuntanuoli että läpinäkyvässä suojuksessa oleva nuoli osoittavat samaan suuntaan.

1. Aseta ulompi aluslaatta paikalleen.
2. Laita kuusiopultti paikalleen.
3. Pidä karan lukituspainike alhaalla. Tämä estää terää pyörimästä.

Kuva 6

Työkalun käyttäminen

TÄRKEÄ HUOMAUTUS:

Vahingoittumisvaaran välttämiseksi lue ennen työkalun käyttöä turvaohjeet tämän käyttöohjeen alusta.

VAROITUS

Vahingoittumisvaaran välttämiseksi käytä turvalaseja, joissa on sivusuojat, kun käytät sahaa. Käytä myös kasvosuojusta, jos sahaat materiaalia, josta lähtee sahatessa paljon pientä ainesta. Älä käytä sahaa sateessa. Siitä saattaa aiheutua sähköisku tai saha saattaa vahingoittua.

Älä sahaa materiaalia, jonka pinnalla on maalitinneriä, polttoainetta, öljyä tms. Pölykotelo saattaa haljeta ja aiheuttaa vamman.

Noudata seuraavia vaiheita:

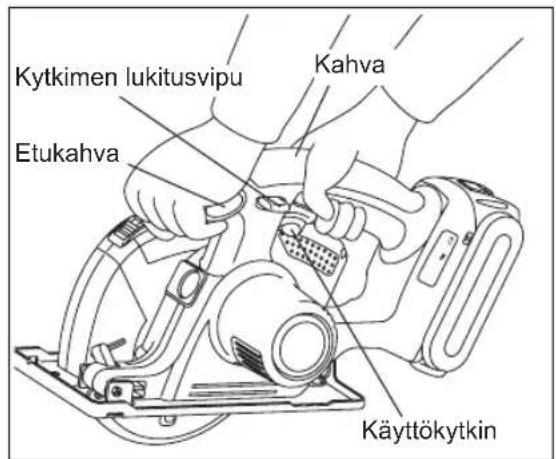

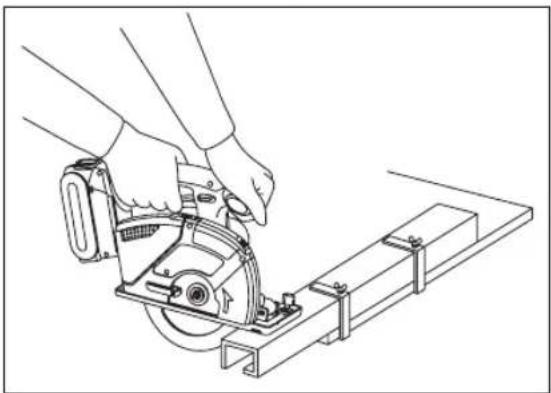

Pidä sahasta kiinni molemmin käsin. (Katso kuvaa 8) Älä yritä irrottaa sahattua materiaalia terän liikkuessa.

1. Aseta pöydän opasviiva leikkausviivalle. (Katso kuvaa 7)

Sovittaminen leikkausviivalle

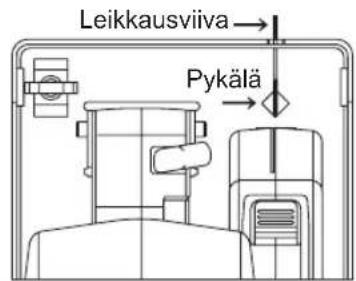

• Aseta pöydän pykälä leikkausviivalle kohdistamalla neliönmuotoisen aukeaman ylä- ja alakulma viivalle.

Koska leikkausasento saattaa vaihdella terästä riippuen, tee ensin koeleikkaus.

Kuva 7

1. Paina käyttökytkimen lukitusvipu alas, käynnistä moottori käyttökytkintä puristamalla ja vapauta sitten käyttökytkimen lukitusvipu.

Kuva 8

TÄRKEÄ HUOMAUTUS:

Tarkista, että käyttökytkimen lukitusvipu toimii. Jos käyttökytkin painuu ilman, että lukitusvipua painetaan, lopeta käyttö välittömästi. Vie työkalu valtuutettuun korjaamoon. - Pidä aina toisella kädellä kahvasta ja toisella etukahvasta. (Katso kuvaa 8) Säilytä tukeva ote ja paina käyttökytkin kokonaan alas. - Terä ei saa koskettaa leikattavaa materiaalia ennen kuin käynnistät moottorin. Odota, että terä saavuttaa täyden pyörimisnopeuden ennen leikkaamisen aloittamista. Tässä työkalussa ei ole mahdollista lukita käyttökytkintä asentoon "ON" eikä sitä pidä yrittää kiinnittää asentoon "ON". 3. Aloita sahaaminen, kun terä on saavuttanut täyden nopeuden.

TÄRKEÄ HUOMAUTUS:

• Reaktion estämiseksi terä alkaa käytön alussa pyöriä alennetulla nopeudella. (Pehmeä aloitus)
• Säilytä sahaamisen aikana suora leikkauslinja. Liikuta sahaa eteenpäin vakaalla nopeudella katsoen terän kärkeä läpinäkyvän suojan läpi.

VAROITUS

• Vaarallisen takaiskun estämiseksi pidä sahan pöytä tasaisesti leikattavan materiaalin päällä.
• Älä koskaan käytä liikaa voimaa. Käytä jatkuvaa ja kevyttä painallusta.
• Jos moottori alkaa tuntua liian lämpimältä, lopeta sahaaminen. Anna työkalun jäähtyä ennen työn jatkamista.
• Turvallisuuden kannalta on hyvä aina irrottaa akku, kun sahaa ei enää käytetä ja varastoinnin ajaksi.

Sahaussyvyyden säätö

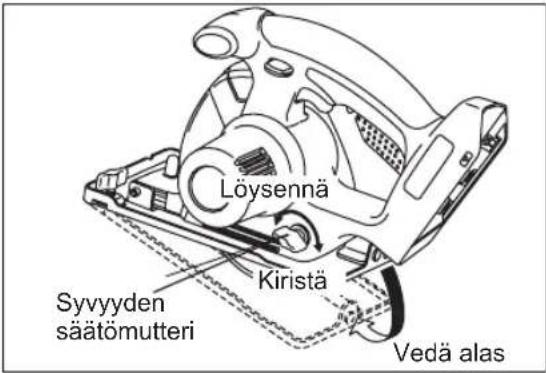

• Irrota akku. Löysää syvyyden säätövipua ja säädä sahaussyvyys käyttämällä alemman suojan asteikkoa syvyyden mittaamiseen. Kun syvyys on säädetty, kiristä syvyyden säätömutteri tiukasti.
• Kun puumateriaalin paksuus on 10 mm (3/8") tai sen alle, säädä sahaussyvyys niin, että terä pistää esiin noin 5 mm (3/16") materiaalin pohjasta.

Kuva 9

Reunaohjain (EY3500B7727)

(Saatavana lisävarusteena, ei mukana)

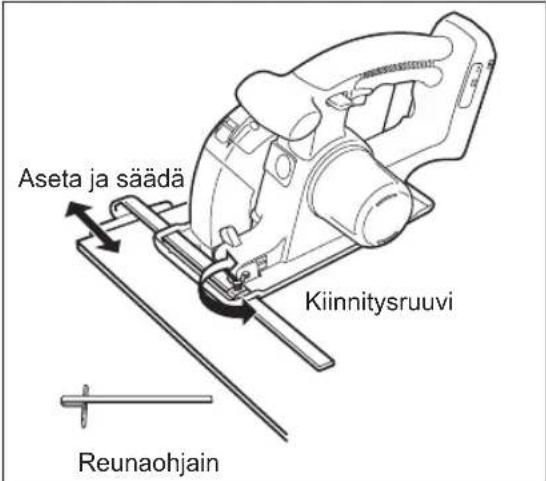

Reunaohjain on kätevä, kun tehdään samansuuntaisia sahauksia tai kun sahataan useita samanmuotoisia kappaleita.

• Irrota akku.
• Aseta reunaohjain ja säädä sahaussyvyys. (Katso kuvaa 10)
• Kiinnitä reunaohjain kiinnittämällä ruuvi tiukasti.

Kuva 10

Pölyn kerääminen

VAROITUS

• Ennen kuin sahaat materiaalia, tyhjennä aina pölykotelo, avaa etukansi ja poista pöly. Sahan käyttäminen metallin leikkaamiseen niin, että pölykotelossa on herkästi syttyviä aineita, saattaa aiheuttaa tulipalon.
• Kun sahaat metallia, pidä aina pölykotelo kiinnitettynä. Lentävät kipinät ja sirut saattavat aiheuttaa vammoja.
• Kun sahaat metallia, älä kiinnitä pölynimuria. Kipinät ja kuumat metallisirut saattavat sytyttää pölynimurin tuleen. Käytä pölynimuria sen ohjeiden mukaisesti.

(1) Kerää pöly pölykoteloon.

• Tyhjennä pölykotelo, kun se on täynnä.
• Tyhjennä pölykotelo ennen kuin panet leikkurin säiliöön.
• Pölykotelon kapasiteetti: Leikattaessa sähköjohtoa, jonka halkaisija on 25 mm (1"), noin 130 leikkausta. Leikattaessa 45 mm (1-25/32") x (1-25/32") puutavaraa, noin 150 leikkausta.

HUOMAUTUS:

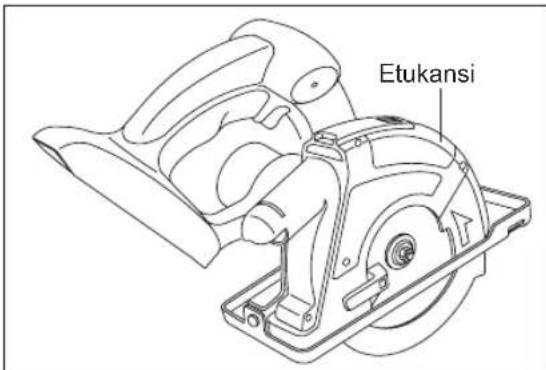

Tietyt materiaalit aiheuttavat pölyn tutkeutumisen etukannen sisälle, kun materiaalia leikataan.

Kuva 11

(2) Pölyn kerääminen käyttämällä laitetta pölynimurin kanssa.

* Liitä letku imuriliitäntään käyttämällä EY9X012E pölynimurin sovitinta (myydään erikseen).

Sopiva letkun sisähalkaisija: 25 mm (1") - 38 mm (1-2/1")

• Käytä pölynimuria sen ohjeiden mukaisesti.

Kuva 12

HUOMAUTUS:

Kun pölynimuri ei ime pölyä, pölyaukko saattaa olla pölyn tukkima. Avaa etukansi ja puhdista pöly.

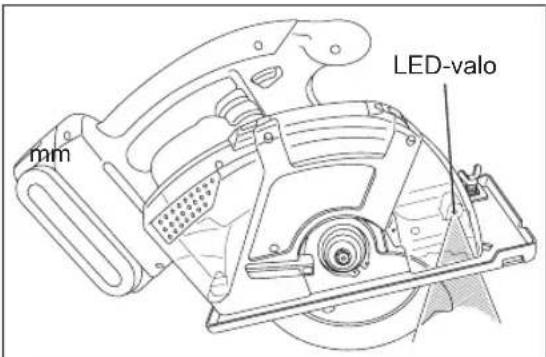

LED-valo (Kuva 13)

LED-valo syttyy, kun virtakytkin painetaan alas, ja sammuu, kun virtakytkin vapautetaan.

Tämä valo palaa hyvin alhaisella jännitteellä, eikä se heikennä työkalun toimintaa käytön aikana eikä vaikuta sen akkukapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisesti.
• Sitä ei tule käyttää korvaamaan tavallista käsivalaisinta, sillä se ei ole riittävän kirkas.

Tärkeä huomautus: VÄLTÄ SÄTEILYÄ. Muiden kuin näissä ohjeissa kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle.

Säätöpaneeli

(1) (2) (3)

(1) Ylikuumenemisen varoituslamppu

Ylikuumenemisen suojatoiminto pysäyttää työkalun toiminnan akun suojaamiseksi ylikuumenemisen sattuessa. Ylikuumenemisen varoituslamppu vilkkuu säätöpaneelissa, kun tämä toiminto on käynnistynyt.

• Jos ylikuumenemisen suojatoiminto on käynnistynyt, anna akun jäähtyä kunnolla (ainakin 30 minuuttia). Työkalu on käyttövalmis, kun ylikuumenemisen varoituslamppu sammuu. Vältä työkalun käyttöä tavalla, joka aiheuttaa ylikuumenemisen suojatoiminnon käynnistymisen toistuvasti.
• Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.

EY9L42-laitteen toimintakyky heikkenee huomattavasti alle 10 °C:n lämpötiloissa työskentelyolosuhteiden ja muiden syiden takia.

Suositeltava käyttöympäristö: 0 °C - 40 °C. Jos akkua käytetään huomattavasti alle 0 °C:n lämpötilassa, laitteessa saattaa ilmetä toimintahäiriö. Kun kylmää akkua (alle 0 °C (32 °F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.

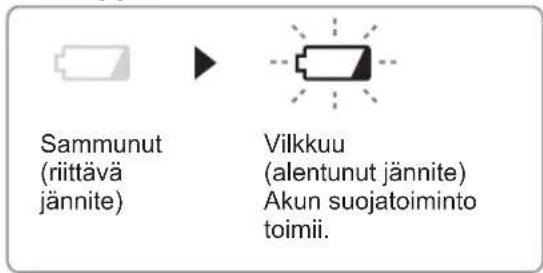

(3) Alhaisen akkujännitteen varoituslamppu

Liiallinen (täydellinen) litiumioniakun purkautuminen lyhentää akun käyttöikää huomattavasti. Tässä työkalussa on akun suojatoiminto, jotta akun liiallinen tyhjeneminen saataisiin estetyksi.

• Akun suojatoiminto käynnistyy välittömästi ennen kuin akku purkautuu, ja alhaisen akkujännitteen varoitusvalo alkaa vilkkua.
• Jos huomaat, että alhaisen akkujännitteen merkkivalo vilkkuu, lataa akku välittömästi.
• Jos työkalu on käynnistetty liian matalalla akun varaustasolla, työkalun toiminta voi keskeytyä ilman, että akun matalan varaustason varoituslamppu vilkkuu ensin. Tämä osoittaa, että akun varaustaso on liian matala työkalun käyttöön, ja akkupakkaus tulisi ladata ennen kuin käyttöä jatketaan.
• Jos työkaluun kohdistuu äkillinen kuorma käytön aikana, joka aiheuttaa moottorin lukittumisen, ylipurkautumisenestoanturi voi aueta, ja akun matalan varaustason lamppu vilkkua. Lampun vilkkuminen loppuu heti, kun moottorin lukittumisen syyhyn puututaan ja liipaisin palautetaan.

VAROITUS:

Akun ylipurkautumisen suojatoiminto toimii, vaikka sekä alhaisen akkutehon varoituslamppu että LED-valo vilkkuvat.

Lataa akku heti, kun akun teho on käymässä vähin. Kun lataat viileää akkupatteria (alle 0 °C (32°F)) lämpimässä paikassa, anna akun patterin lämmetä latauspaikassa yli tunti, jotta akku lämpenee ympäristön lämpöiseksi. - Laske moottorin kuormitusta ja sammuta laite, kun akun jännite putoaa nopeasti moottorin ylikuormituksen vuoksi. Älä suorita toimintoja, jotka toistuvasti aktivoivat akun ylipurkautumisen suojatoiminnon.

Oikea käyttö (lisää yksityiskohtia)

VAROITUS

Vakavien tapaturmien estämiseksi:

On tärkeä käyttää asianmukaista laitetta sahattavan materiaalin pitämiseen paikallaan sekä pitää kiinni laitteesta tiukasti molemmilla käsillä. Muutoin käyttäjä saattaa menettää laitteen hallinnan, joka voi johtaa tapaturmaan. Kuvassa 14 esitetään oikea käyttöasento. - Muista pitää kätesi poissa sahausalueelta. - Katso että työskentelyalueella tai työstökappaleen alla ei ole asiaankuulumattomia henkilöitä. Kun sahaat, älä yritä pitää materiaalia kädessäsi.

Suurien kappaleiden sahaaminen:

Tue suuret kappaleet. Säädä sahaussyvyys niin, että sahaat ainoastaan työstökappaleen läpi, ei tukien läpi. (Katso kuva 15.)

Suuret kappaleet taipuvat, ellei niitä tueta oikein. Jos työkappaletta yritetään sahata asettamatta sitä tasaisesti tai tukematta sitä, terä saattaa taipua, mistä aiheutuu takaiskuja. (Katso kuvaa 16.)

• Älä tue materiaalia kaukaa sahauskohdasta.

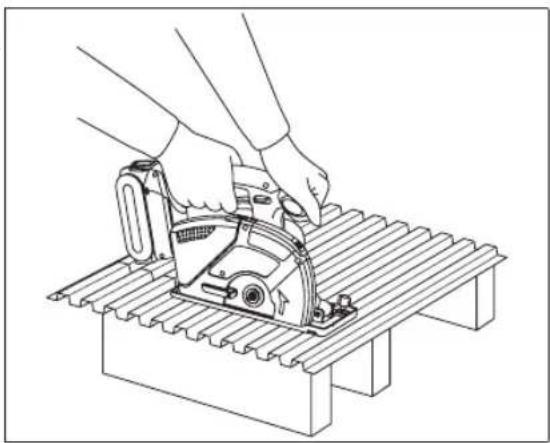

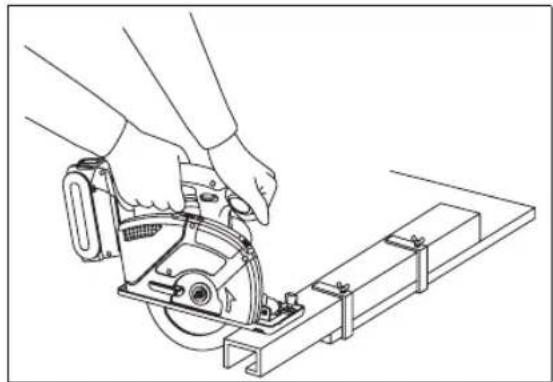

Ohuiden tai poimutettujen materiaalien sahaaminen:

Sahaa ohuet ja poimutetut materiaalit ainakin 25 mm (1") työkappaleen reunasta, jotta ylempään suojukseen pääsevät ohuet metallisirut eivät pääse vahingoittamaan työkalua. Käytä vain teräviä teriä. Puhtaat ja terävät terät minimoivat laitteen pysähtelyn ja takaiskun.

Kuva 14

Kuva 15

Kuva 16

VAROITUS

Vakavien tapaturmien estämiseksi:

• Jos teet vaillinaisen sahauksen tai sahaaminen keskeytyy, tai jos terä tarttuu kiinni tai saha pysähtyy, vapauta käyttökytkin välittömästi ja pidä sahaa liikkumatta materiaalissa, kunnes terä pysähtyy täysin.
• Takaiskun välttämiseksi, älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sahaa taaksepäin, terän ollessa liikkeessä. Varmista, että terä on pysähtynyt täysin ja poista saha sitten leikkauskohdasta. Kun haluat jatkaa sahaamista, käynnistä saha, anna terän saavuttaa täysi nopeus, laita saha sahauskohtaan hitaasti ja jatka sahaamista.
• Aseta pöydän leveämpi osa tukevasti tuetulle työkappaleen osalle (katso kuvaan 17), ei koskaan sille osalle, joka putoaa pois sahattaessa. (Katso kuvaan 18)

Pidä tiukasti kiinni sahasta, jotta et menetä sen hallintaa. Huolimaton työskentely saattaa aiheuttaa vakavia henkilövahinkoja.

Kuva 17 Kuva 18

1. Varmista, että terä pysähtyy.

Vaikka työkalussa onkin jarru, ennen kuin asetat sahan alas, varmista että terä on pysähtynyt täysin ja että alempi suoja on sulkeutunut. 3. Älä käytä laitetta, jos se vaikuttaa jotenkin epätavalliselta. Poista akku välittömästi.

Jos työkalun runko kuumenee hyvin voimakkaasti tai jos laite ei toimi asianmukaisesti, poista akku äläkä käytä laitetta. Vie se tarkistettavaksi valtuutettuun huoltoliikkeeseen.

VAROITUS

Vakavien tapaturmien estämiseksi työkalua ei saa yrittää korjata itse. Työkalua ei saa purkaa erillisiin osiin eikä sen rakennetta saa muuttaa. Sisällä ei ole käyttäjän huollettavissa olevia osia.

1. ÄLÄ KOSKAAN PÄÄSTÄ SAHAA KOSKETTAMAAN VARTALOASI.

Kun olet saanut sahauksen valmiiksi, älä päästä sahaa koskettamaan jalkaasi tai kylkeäsi vasten. Koska alempi suoja tulee ulos laitteesta, se saattaa tarttua vaatteisiin ja paljastaa terän. Pidä vaatteet poissa sahan ulottuvilta. Muista, että sekä ylemmän että alemman terän alueilla on paljaana olevia teräalueita.

VAROITUS

Koska metallin leikkaaminen aiheuttaa kipinöitä;

Käytä aina suojalaseja. - Älä käytä sahaa syttyvien aineiden lähistöllä tai alueella, missä käytetään syttyviä aineita. Se saattaa johtaa tulipaloon ja palovammoihin.

1. Älä koskaan kytke karalukkoa terän pyöriessä äläkä yritä pysäyttää työkalua. Älä koskaan paina käyttökytkintä karalukon ollessa kytkettynä. Laite saattaa tällöin vahingoittua.

[Akku]

Akun oikea käyttö

Li-ioniakku

Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista. Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää. Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa kontaktin liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akun liitinsuoja heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on olemassa.

Käyttösuositukset

Käytä aina akkukantaa

Kun akkua ei käytetä, pane akku säilöön niin, että vieraat aineet kuten pöly, vesi jne. eivät likaa liittimiä. Muista panna akkukansi paikalleen suojaamaan akkuliittimiä. Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista. Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

TÄRKEÄ HUOMAUTUS:

Moottorin tai akun suojaamiseksi ota huomioon seuraavat seikat, kun suoritat toimenpidettä.

• Jos moottori tai akku kuumenevat, suojatoiminto aktivoituu, ja akku lakkaa toimimasta. Ylikuumenemisen varoituslamppu merkkivalopaneelissa syttyy tai vilkkuu, kun tämä toiminto on käytössä.

Turvallisen käytön takaamiseksi

• Akku on suunniteltu asennettavaksi kahden turvallisuutta koskevan toimenpiteen jälkeen. Varmista ennen käyttöä, että akku on asennettu kunnolla pääyksikköön.
• Jos akkua ei ole asennettu kunnolla, kun laite käynnistetään, ylikuumenemisen varoituslamppu ja akun alhaisen varaustason varoituslamppu vilkkuvat osoittaakseen, että turvallinen käyttö ei ole mahdollista, ja pääyksikkö ei pyöri tavalliseen tapaan. Asenna akku työkalun yksikköön niin, että punainen tai keltainen merkki katoaa näkyvistä.

Akkulaturi

Lataus

TÄRKEÄ HUOMAUTUS:

Laturi on suunniteltu käytettäväksi vain arvokilven mukaisella normaalilla kodin verkkovirralla. Lataa vain laitteen arvokilvessä ilmoitetulla jännitteellä, esim. 230 V / 50 Hz. - Älä yritä käyttää laturia millään muulla jännitteellä tai taajuudella! - Jos akun lämpötila laskee alle -10 °C (14 °F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen. - Älä lataa akkua, jonka lämpötila on alle 0 °C (32 °F). Kun kylmää akkua (alle 0 °C / 32 °F) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta. - Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin. - Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

HUOMAUTUS:

Akkua ei ole ladattu kokonaan tehtaalla. Akku on ladattava ennen käyttöä.

Latausohjeet

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Kipinöitä saattaa syntyä, kun pistoke kytketään virtalähteeseen, mutta tämä ei ole vaarallista.

1. Aseta akkupakkaus kunnolla laturiin.

1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen. 2 Siirrä eteenpäin nuolen osoittamaan suuntaan.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% .
2. Kun lataus on suoritettu loppuun, vihreä latauslamppu sammuu.
3. Jos lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

1. Ota yhteys valtuutettuun jälleenmyyjään, jos latauslamppu (vihreä) ei sammu.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua vihreä latauslamppu sammuu.

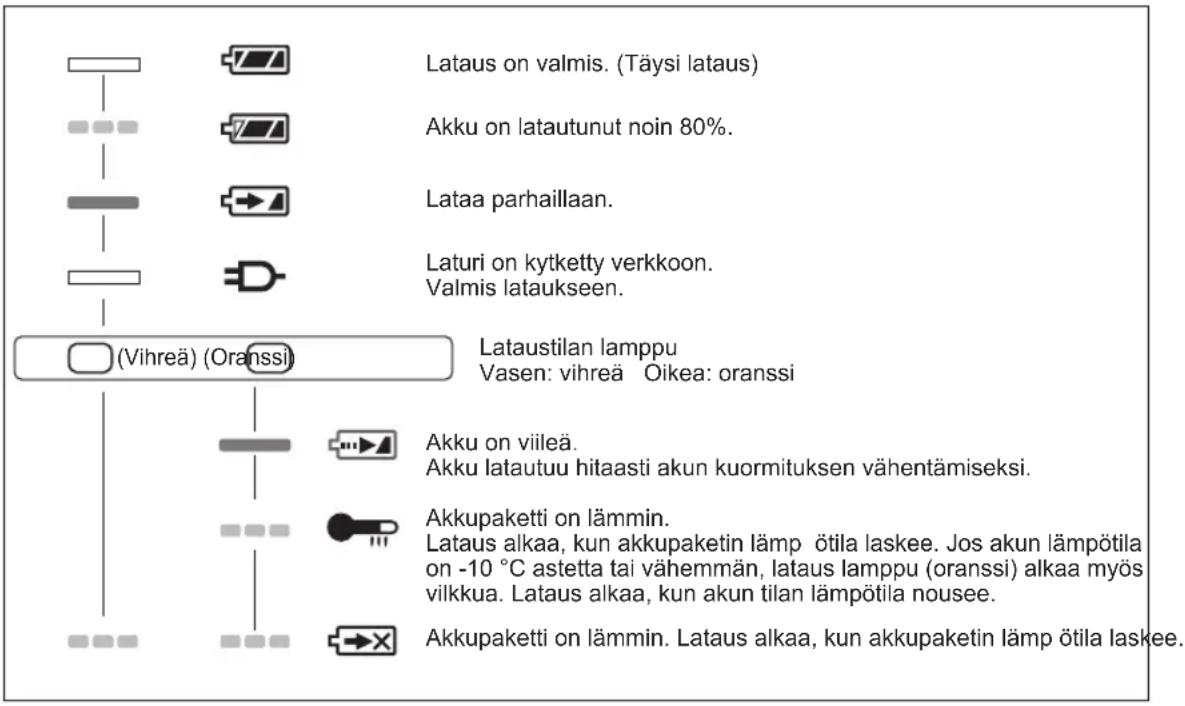

Lampun merkinnät

Sammuu

Palaa

Vilkkuu

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EY ja 2006/66/EY mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

V. HUOLTO

△VAROITUS

Vakavien henkilövahinkojen välttämiseksi, poista aina akku työkalusta ennen minkään huoltoimenpiteen aloittamista.

TÄRKEÄ HUOMAUTUS:

Tuotteen turvallisuuden ja toimintavarmuuden varmistamiseksi huollot pitää antaa valtuutetun huoltoliikkeen tehtäväksi. Vaadi aina alkuperäisiä Panasonic-varaosia.

Työkalun puhdistaminen

Pidä työkalu puhtaana hyvän leikkaustehon saavuttamiseksi ja turvallisen käytön varmistamiseksi.

Noudata näitä ohjeita:

1. Poista akku työkalusta.
2. Pyyhi työkalu kuivalla ja pehmeällä kankaalla. Älä käytä märkää kangasta tai puhdistusnesteitä.

Ne saattavat vaurioittaa leikkurin pintaa.

1. Muista hangata pois laitteen pinnassa mahdollisesti oleva öljy tai rasva, joka saattaa tehdä työkalun liukkaaksi tai vaikeaksi käsitellä.
2. Poista terä ja harjaa pois kaikki pöly.

TÄRKEÄ HUOMAUTUS:

• Henkilövahingon tai laitevaurion ehkäisemiseksi, älä koskaan upota mitään työkalun osaa mihinkään nesteeseen.
• Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista varovasti kaikki työkalun sisään kertyvä pöly ja rautapuru. Jos työkalun käytössä ilmenee ongelmia, ota yhteys korjaamoon.

Läpinäkyvä suoja

△VAROITUS

Jos suoja on haljennut tai mennyt rikki, työkalu pitää viedä valtuutettuun huoltoliikkeeseen osan vaihtamiseksi uuteen. Älä yritä käyttää leikkuria. Se saattaa johtaa vakavaan henkilövahinkoon. Älä koskaan käytä leikkuria, jos sen läpinäkyvä suoja on vaurioitunut tai jos sitä ei ole asennettu. Ilmassa lentävät lastut saattavat johtaa vakavaan henkilövahinkoon.

VI. LISÄVARUSTEET

VAROITUS

Tässä ohjekirjassa mainitsemattomien lisävarusteiden käyttäminen voi johtaa tulipaloon, sähköiskun vaaraan tai henkilövahinkoihin. Käytä vain suositeltuja lisävarusteita. - Jos terää käytetään ohjetta paksumman tai ohuemman materiaalin leikkaamiseen, leikkausjäljestä tulee karkea ja se voi lisätä "takapotkun" tai muun henkilövahingon vaaraa.

Karbidikärkinen terä metallia varten

• EY9PM13C

Karkaisemattoman rautapitoisen materiaalin leikkaamiseen

Materiaalin paksuus

0,5 mm - 6,0 mm

Karbidikärkinen terä ohuita metalleja varten (erillinen lisävaruste)

• EY9PM13D

Karkaisemattoman ohuen rautapitoisen materiaalin leikkaamiseen, kun vaaditaan puhdas leikkuureuna

Materiaalin paksuus

0,5 mm - 6,0 mm

Karbidikärkinen terä puuta varten (erillinen lisävaruste)

EY9PW13A

Puun leikkaamiseen yleensä

Karbidikärkinen terä ohutta puuta varten (erillinen lisävaruste) - EY9PW13B

Ohuen puun leikkaamiseen, kun vaaditaan puhdas leikkuureuna

Materiaalin suositettu paksuus korkeintaan 12 mm

Karbidikärkinen terä muovin leikkaamista varten (erillinen lisävaruste)

• EY9PP13B

Muovin leikkaamiseen

Akryyli- ja vinyylikloridilevyjen suositettu paksuus:

2,0 mm - 5,0 mm

Aaltolevyt, putket

0,8 mm - 5,0 mm

Pölynimurin letkun sovitin (erillinen lisävaruste)

• EY9X012E Reunaohjain (erillinen lisävaruste) ·EY3500B7727

Samansuuntaiseen ja toistuvaan leveydeltään samanlaisten kappaleiden leikkaukseen

VII. TEKNISET TIEDOT

HUOMAUTUS:

Painomerkintä

Suurempi tai yhtä suuri kuin 1 kg: merkitty 0,05 kg tarkkuudella.

Alle 1 kg: merkitty 0,01 kg tarkkuudella.

PÄÄLAITE

Malli Nr. EY45A2
Moottorin jännite	DC 14.4 V DC 18 V
Terän nopeus	3600 rpm (min-1) 4500 rpm (min-1)
Terän kokoUlkoläpimittaKeskireikä	135 mm20 mm
Maksimi leikkaussyvyys 0	46 mm (Φ135 mm terä)
Maksimimomentti 5.4 N·m	6.7 N·m
Kokonaispituus	292 mm (vain pääyksikkö)
Paino	2.05 kg (vain pääyksikkö)
Akut	Li-ioniakut
	EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	DC 14.4 V DC 18 V
ÄäniäTärinäa	Katso liite.

AKKULATURI

Malli Nr. EY0L82
Sähköarvot Katso laturin pohjassa olevaa arvokilpeä.
Paino 0.93 kg
Latausaika	Malli Nr. EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Käytettävissä	30 min.	40 min.	50 min.	40 min.	55 min.
	Täysi	35 min.	55 min.	60 min.	55 min.	70 min.

HUOMAUTUS: Tässä taulukossa saattaa olla malleja, joita ei ole myytävänä paikkakunnallasi.

Katso tarkemmat tiedot uusimmasta yleisesitteestä.

Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

VIII. LIITE

TAKUUKORTTI

• Hajoaminen tai vahingot, jotka johtuvat pitkäaikaisesta käytöstä (esim. tehtaan tuotantolinjalla tms.) eivät kuulu takuun piiriin.
• Tuotevahingot tai toimintahäiriöt, jotka aiheutuvat sellaisten lisävarusteiden käytöstä, joita ei ole määritetty tässä käyttöohjeessa, eivät kuulu takuun piiriin.

Panasonic Marketing Europe GmbH
