Produkttyp	Vielseitige akkubetriebene Kreissäge
Marke	Panasonic
Modell	EY45A2
Motorspannung	DC 14,4 V / DC 18 V (je nach Akku)
Leerlaufdrehzahl	3600 U/min (14,4 V) / 4500 U/min (18 V)
Außendurchmesser Sägeblatt	135 mm
Wellendurchmesser	20 mm
Maximale Schnitttiefe	0 - 46 mm
Maximales Drehmoment	5,4 N·m (14,4 V) / 6,7 N·m (18 V)
Gesamtlänge	292 mm (Hauptgerät)
Gewicht	2,05 kg (Hauptgerät)
Kompatible Akkus	Li-Ion EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50, EY9L51 (18 V)
Ladegerät	EY0L82 (Spannung laut Typenschild)
Schnittfähige Materialien	Holz, ungehärtete Eisenmetalle, Nichteisenmetalle, Kunststoff
Hauptfunktionen	Gerades Sägen, Tauchsägen, Gehrungsschnitt, Staubsammlung mit integriertem Behälter oder Staubsauger

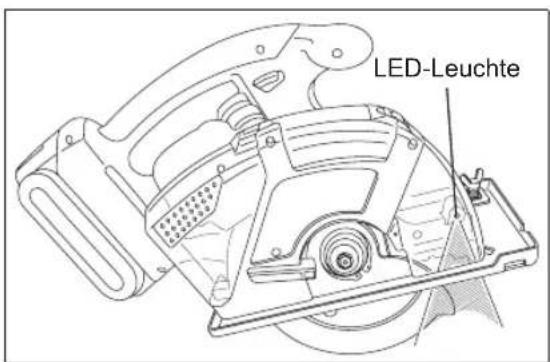

Beleuchtung	Integrierte LED-Lampe
Bedienfeld	Überhitzungsanzeige, Akku-Schwachanzeige
Sicherheitsschutz	Unterer Sägeblattschutz, Spindelarretierung, Überhitzungs- und Tiefentladeschutz
Wartung und Reinigung	Staubbehälter leeren, Frontabdeckung reinigen, mit trockenem Tuch abwischen
Optionales Zubehör	Hartmetall-Sägeblätter für Metall (EY9PM13E), Holz (EY9PW13C), Kunststoff (EY9PP13C), Führungsschiene (EY3500B7727), Staubsaugeradapter (EY9X012E)
Reparierbarkeit	Original-Panasonic-Ersatzteile, Reparatur in autorisiertem Servicezentrum

Häufig gestellte Fragen - EY45A2 PANASONIC

Welche Materialien kann ich mit dieser Säge schneiden?

Sie können Holz, ungehärtete Eisenmetalle, Nichteisenmetalle und Kunststoff schneiden. Verwenden Sie für jedes Material das passende Sägeblatt (siehe Zubehör).

Wie wechsle ich das Sägeblatt?

Entfernen Sie den Akku. Halten Sie die Spindelarretierung gedrückt, um eine Drehung zu verhindern, und lösen Sie dann die Sechskantschraube mit dem mitgelieferten Schlüssel. Öffnen Sie den unteren Sägeblattschutz mit dem einziehbaren Griff, entfernen Sie das alte Sägeblatt und setzen Sie das neue in der richtigen Drehrichtung ein (Pfeile ausrichten). Ziehen Sie die Schraube fest.

Wie stelle ich die Schnitttiefe ein?

Entfernen Sie den Akku. Lösen Sie die Tiefeneinstellmutter und schieben Sie den Gleitschuh, um die gewünschte Tiefe einzustellen (Skala am unteren Sägeblattschutz). Bei Holz mit einer Dicke von 10 mm oder weniger sollte das Sägeblatt etwa 5 mm unter dem Werkstück hervorstehen. Ziehen Sie die Mutter wieder fest.

Was tun, wenn die Säge stoppt oder die Überhitzungsanzeige blinkt?

Die Überhitzungsanzeige zeigt an, dass der Akku eine zu hohe Temperatur erreicht hat. Lassen Sie das Gerät an einem gemäßigten Ort vollständig abkühlen (mindestens 30 Minuten). Vermeiden Sie längere oder intensive Nutzung, die diesen Schutz häufig auslöst.

Wie verwende ich den Staubbehälter?

Der Staubbehälter wird vorne an der Säge befestigt. Wenn er voll ist, drücken Sie den Entriegelungsknopf, entfernen Sie ihn und leeren Sie ihn. Beim Sägen von Metall muss der Staubbehälter unbedingt angebracht sein, um Funkenflug zu vermeiden.

Welche Akkus sind mit dem Modell EY45A2 kompatibel?

Die Panasonic-Li-Ion-Akkus der Serien EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50 und EY9L51 (18 V) sind kompatibel. Verwenden Sie aus Sicherheitsgründen ausschließlich Original-Panasonic-Akkus.

Wie reinige ich die Säge nach dem Gebrauch?

Entfernen Sie den Akku. Wischen Sie das Gerät mit einem sauberen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten. Reinigen Sie das Sägeblatt mit einer Bürste, um Rückstände zu entfernen. Überprüfen Sie, ob die Lüftungsschlitze nicht verstopft sind.

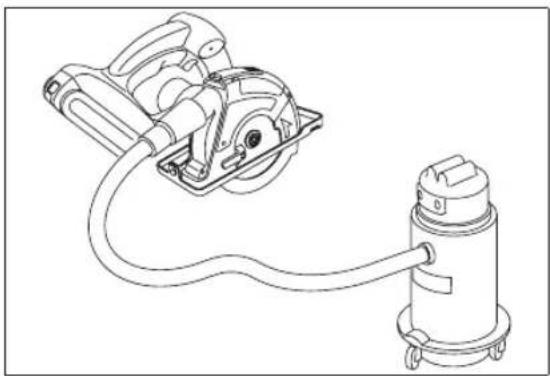

Kann ich die Säge mit einem Staubsauger verwenden?

Ja, hauptsächlich beim Sägen von Holz. Verwenden Sie den Schlauchadapter EY9X012E (separat erhältlich), kompatibel mit Schläuchen mit Innendurchmesser 25 mm bis 38 mm. Verwenden Sie ihn nicht beim Sägen von Metall wegen Funkenflug.

Was tun bei Blockierung des Sägeblatts während des Schnitts?

Lassen Sie sofort den Schalter los. Halten Sie die Säge im Werkstück still, bis das Sägeblatt vollständig zum Stillstand gekommen ist. Versuchen Sie nicht, das Sägeblatt ruckartig zu entfernen. Ermitteln Sie die Ursache der Blockierung (schlechte Auflage, stumpfes Sägeblatt usw.), bevor Sie fortfahren.

Wie kann ich den Akku am Ende seiner Lebensdauer recyceln?

Entsorgen Sie den Akku nicht im Hausmüll. Bringen Sie ihn zu einer von Ihrer Gemeinde oder Ihrem Händler vorgesehenen Sammelstelle gemäß den geltenden Vorschriften (Richtlinie 2006/66/EG).

BEDIENUNGSANLEITUNG EY45A2 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Deutsch: Seite 23 Dansk: Side 110

Français: Page 41 Svenska: Sidan 127

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln" sorgfältig durch.

I. EINLEITUNG

Diese Maschine ist eine Mehrzwecksäge. Durch Auswechseln des Sägeblatts kann es zum Schneiden von Holz, Metall und Kunststoff verwendet werden. Staub kann im integrierten Staubgehäuse gesammelt oder über einen angeschlossenen Staubsauger (durch Anschließen des Schlauchs an die Säge) abgesaugt werden.

△GEFAHR

Dieses Produkt ist ein Schneidwerkzeug, das zum Durchschneiden von Metall und Holz ausgelegt ist. Sein rotierendes Blatt kann äußerst tiefe und lebensgefährliche Schnittverletzungen verursachen. Lesen Sie daher unbedingt diese Anleitung und die Vorsichtshinweise auf dem Werkzeug sorgfältig durch, und beachten Sie alle Sicherheitsvorschriften und die zusätzlichen Vorschriften, um solche Verletzungen zu vermeiden.

△ WARNUNG

Um Verletzungen zu vermeiden, stecken Sie niemals ihre Finger oder irgendwelche anderen Gegenstände in eine der Öffnungen der Maschine.

△ WARNUNG

Lesen Sie alle Sicherheitswarnungen und Anweisungen durch.

Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schwerer Verletzungen führen.

Hinweise zu dieser Anleitung

Bitte lesen Sie diese Anleitung vollständig durch, bevor Sie mit Ihrer Maschine zu schneiden beginnen. Wenn Sie anderen Personen die Maschine benutzen lassen, achten Sie darauf, dass sie diese Anleitung lesen oder mit dem korrekten Gebrauch und allen Sicherheitsvorkehrungen bezüglich der Maschine vertraut sind. Bitte bewahren Sie diese Anleitung für späteres Nachschlagen auf. Sie enthält wichtige Sicherheitsinformationen, die für den sicheren Gebrauch der Maschine befolgt werden müssen. - In dieser Anleitung und auf dem Produkt finden Sie folgende Signalwörter:

HINWEIS

Hinweise bieten zusätzliche wissenschaftliche Informationen über die Maschine.

VORSICHT

Verweist auf potentielle Gefahrensituationen, die bei Missachtung der gegebenen Warnhinweise geringere Verletzungen zur Folge haben können. Solche Textstellen warnen außerdem vor gefährlichen Vorgehensweisen.

WARNUNG

Verweist auf potentielle Gefahren, die bei Missachtung der gegebenen Warnhinweise zu schweren Verletzungen oder Tod führen können.

GEFAHR

Verweist auf eine Gefahr, die bei Missachtung der gegebenen Warnhinweise zu ernsten Verletzungen oder Tod führt.

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Geräts das separate Handbuch "Sicherheitsmaßregeln" sorgfältig durch.

II. WEITERE WICHTIGE SICHERHEITSREGELN

Spezielle Sicherheitsregeln

△GEFAHR

1) Halten Sie Ihre Hände vom Schnittbereich und vom Sägeblatt entfernt. Lassen Sie Ihre zweite Hand am Zusatzgriff oder am Motorgehäuse. Wenn Sie die Säge mit beiden Händen führen, können Sie sich nicht mit dem Sägeblatt verletzen. 2) Fassen Sie niemals unter das Werkstück. Die Schutzhaube bietet unterhalb des Werkstücks keinen Schutz vor dem Sägeblatt. 3) Stellen Sie die Schnitttiefe auf die Dicke des Werkstücks ein. Es darf kein ganzer Zahn des Sägeblatts unter dem Werkstück sichtbar sein. 4) Halten Sie niemals das zu schneidende Werkstück in den Händen oder legen Sie es auf Ihre Beine. Befestigen Sie das Werkstück auf einer stabilen Plattform. Es ist außerordentlich wichtig, dass das Werkstück einwandfrei abgestützt ist, um Körperteile möglichst wenig in Gefahr zu bringen sowie ein Festklemmen des Sägeblattes oder Verlust der Kontrolle zu vermeiden. 5) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie eine Arbeit durchführen, bei der die Gefahr von Kontakt mit verborgenen Kabeln oder dem eigenen Kabel besteht. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile des Elektrowerkzeugs ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann. 6) Beim Nutenfräsen muss stets ein Parallelanschlag oder ein Stahllineal als Führung verwendet werden. Hierdurch wird die Schnittgenauigkeit erhöht und verhindert, dass das Sägeblatt festklemmt. 7) Verwenden Sie ausschließlich Blätter, die über die richtige Höhe und Form (vielkantig bzw. rund) der Spindelbohrungen verfügen. Sägeblätter, die nicht einwandfrei auf die Befestigungsbeschläge der Säge passen, laufen exzentrisch und führen zu einem Verlust der Kontrolle über das Werkzeug.

8) Verwenden Sie niemals beschädigte oder falsche Klemmscheiben oder Schrauben. Die Klemmscheiben und die Schraube wurden speziell für Ihre Säge konstruiert, liefern höchste Leistung und gewährleisten die Sicherheit beim Betrieb.

Weitere Sicherheitsvorschriften für alle Sägen

Ursachen für einen Rückprall und Maßnahmen des Bedienungspersonals zu seiner Verhinderung:

• Ein Rückprall erfolgt, wenn das Sägeblatt plötzlich blockiert wird, festklemmt oder nicht einwandfrei geradlinig ausgerichtet ist, wodurch die Säge außer Kontrolle gerät, nach oben aus dem Werkstück herausspringt und dadurch die Säge zum Benutzer zurückdrückt;
• Wenn das Sägeblatt eingeklemmt wird oder von einem sich schließenden Sägespalt festgehalten wird, bleibt das Sägeblatt stehen und die Motoreaktion treibt das Werkzeug in rascher Bewegung auf den Benutzer zu;
• Wenn das Sägeblatt im Schnitt verkantet oder falsch ausgerichtet ist, kann sich ein Sägezahn an der Hinterkante des Blattes in die Oberfläche des Holzes eingraben, was wiederum dazu führt, dass das Sägeblatt aus dem Sägespalt aufsteigt und zum Benutzer zurückspringt.

Ein Rückprall ist das Ergebnis einer falschen Verwendung des Werkzeuges und/oder falscher Arbeitsverfahren und Bedingungen und kann durch die richtigen Vorsichtsmaßnahmen vermieden werden, die nachfolgend erläutert sind.

1) Halten Sie die Säge mit beiden Händen fest, und positionieren Sie Ihre Arme so, dass Sie Rückprall-Kräfte auffangen können. Stehen Sie entweder links oder rechts vom Sägeblatt, aber nicht in einer Linie mit dem Sägeblatt.

Rückprall kann ein Zurückspringen der Säge verursachen, aber die Rückprall-Kräfte können vom Benutzer kontrolliert werden, wenn vorher hinreichende Sicherheitsvorkehrungen getroffen werden.

2) Wenn das Sägeblatt festklemmt oder wenn Sie einen Schnitt aus irgendeinem Grunde unterbrechen, setzen Sie den Einschalter los und halten Sie die Säge solange bewegungslos im Material, bis das Sägeblatt vollständig zum Stillstand gekommen

ist. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während sich das Sägeblatt noch dreht, da andernfalls Rückprall auftreten kann.

Prüfen Sie die Ursache für das Festgehen des Sägeblattes und treffen Sie entsprechende Maßnahmen, um diese zu beseitigen.

3) Wenn Sie die Säge in einem Werkstück erneut starten, zentrieren Sie das Sägeblatt sorgfältig im Sägespalt und prüfen Sie, dass die Sägezähne sich nicht in das Material eingegraben haben.

Ein festgeklemmtes Sägeblatt führt dazu, dass das Sägeblatt nach oben aus dem Material heraustritt bzw. Rückprall auftritt, wenn die Säge neu gestartet wird.

4) Unterstützen Sie große Bretter sorgfältig, um die Gefahr des Einklemmens des Sägeblatts und eines Rückpralls so gering wie möglich zu halten.

Große Bretter haben die Eigenschaft, dass sie sich unter ihrem eigenen Gewicht durchbiegen. Daher muss ein solches Werkstück auf beiden Seiten in der Nähe der Schnittlinie und in der Nähe der Kanten des Bretts sorgfältig unterstützt werden.

5) Verwenden Sie kein stumpfes oder beschädigtes Sägeblatt.

Nicht hinreichend geschärfte oder falsch befestigte Sägeblätter erzeugen einen sehr engen Schnittspalt, was wiederum zu übermäßiger Reibung, zum Festklemmen des Sägeblattes und zum Rückprall führt.

6) Die Arretierhebel für die Blattiefe und Winkelinstellung müssen vor Durchführung eines Schnitts sorgfältig festgezogen sein.

Falls sich die Blatteinstellung während des Schnitts verändert, kann dies zum Festklemmen und zum Rückprall führen.

7) Lassen Sie besondere Vorsicht walten, wenn Sie einen "Tauchschnitt" in vorhandene Wände oder andere Blindflächen durchführen.

Das herausragende Sägeblatt kann in Gegenstände schneiden, die zu einem RÜCKPRALL führen.

Sicherheitsvorschriften für diese Metallsäge

1) Prüfen Sie vor jedem Gebrauch, ob die untere Schutzvorrichtung einwandfrei geschlossen ist. Setzen Sie die Säge nicht in Betrieb, wenn sich die untere Schutzvorrichtung nicht störungsfrei bewegen lässt und sich sofort schließt. Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Position fest.

richung nicht störungsfrei bewegen lässt und sich sofort schließt. Klemmen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Position fest.

Wird die Säge versehentlich fallen gelassen, kann die Schutzhaube verbogen werden. Heben Sie die Schutzhaube mit dem Rückzughebel an und vergewissern Sie sich, dass sie sich ungehindert bewegt und bei allen Winkel- und Schnitttiefen-Einstellungen nicht mit dem Sägeblatt oder irgendeinem anderen Teil in Berührung kommt.

11) Lassen Sie die Maschine nicht fallen. 12) Schwenken Sie die Maschine niemals umher. 13) Bedecken Sie niemals die Ventilationsschlitze und halten Sie sie frei von Staub oder anderen Materialien. 14) Spannen Sie die Maschine nicht in einen Schraubstock ein. Versuchen Sie niemals, die Maschine verkehrt herum in einen Schraubstock einzuspannen, um zu schneiden. Dies ist sehr gefährlich und kann zu schweren Unfällen führen. 15) Tragen Sie niemals Strickhandschuhe. 16) Vergewissern Sie sich bei der Verwendung der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten. 17) Fassen Sie das Sägeblatt nicht sofort nach dem Betrieb an. Es könnte sehr heiß sein und Ihre Haut verbrennen. 18) Berühren Sie das Material nicht nach dem Schneiden, da es noch sehr heiß sein kann. 19) Verwenden Sie kein Schneidöl. Der Gebrauch von Schneidöl kann einen Brand verursachen. 20) Schneiden Sie keine Werkstücke, die mit Gas, Öl, Lösungsmittel, Verdünner usw. bedeckt oder behaftet sind. Die Einwirkung solcher Substanzen kann zu einer Beschädigung der Klarsichthaube führen. 21) Die Klarsichthaube muss ordnungsgemäß funktionieren. Sollte die Klarsichthaube beschädigt werden oder verloren gehen, lassen Sie sie von einer autorisierten Kundendienststelle ersetzen. 22) Schalten Sie das Werkzeug nicht ein, wenn das Sägeblatt mit dem Werkstück in Kontakt ist. Warten Sie, bis das Sägeblatt die volle Drehzahl erreicht hat, bevor Sie mit dem Schnitt beginnen.

Symbol

Symbol	Bedeutung
V	Spannung (in Volt)
——	Gleichstrom
n0	Drehzahl ohne Last
... min-1	Dreh- oder Hubzahl pro Minute

A	Ampere
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.

WARNUNG

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten oder gefälschten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen in einem Behälter.
• Laden Sie den Akku nicht an einem offenen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren. Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

III. BAUGRUPPE

Anbringen oder Abnehmen des Akkus

VORSICHT:

Vergewissern Sie sich vor dem Einsetzen des Akkus, dass der Ein-Aus-Schalter der Maschine einwandfrei funktioniert und beim Loslassen zur Position „OFF“ zurückkehrt.

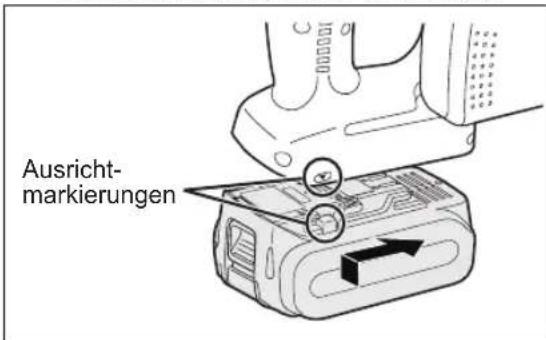

1. Zum Anschließen des Akkus (siehe Abb. 2): Richten Sie die Ausrichtmarkierungen aufeinander aus und setzen Sie den Akku an. Schieben Sie den Akku ein, bis er einrastet.

Abb. 2

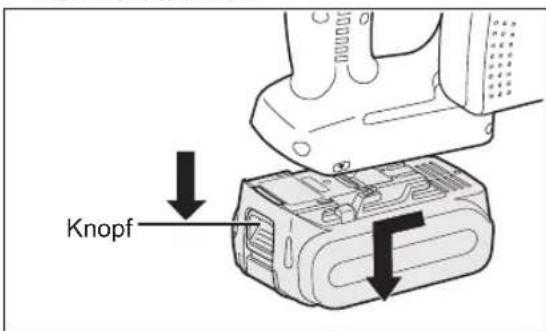

1. Zum Entfernen des Akkus (siehe Abb. 3): Drücken Sie den Knopf nach unten und schieben Sie den Akku nach vorne.

Abb. 3

IV. BETRIEB

Vor der Benutzung der Maschine

Diese Maschine ist zum Schneiden von ungehärtetem Eisenmetall, Nichteisenmetall, Holz und Kunststoff vorgesehen. Im Abschnitt „Zubehör“ finden Sie eine Liste von Sägeblättern, die für die jeweiligen Anwendungen dieses Werkzeugs zu benutzen sind. Um die Verletzungsgefahr zu verringern, müssen die folgenden Vorsichtsmaßnahmen befolgt werden.

• Schneiden Sie keine gestapelten Materialien. Schneiden Sie nur jeweils ein Werkstück.
• Schneiden Sie keinen gehärteten Stahl.
• Setzen Sie beim Schneiden die breitere Fläche des Gleitschuhs auf die eingespannte Seite des Materials.
• Berühren Sie Sägeblatt, Werkstück oder Späne unmittelbar nach dem Schneiden nicht mit bloßen Händen, weil diese Teile dann noch heiß sind und Hautverbrennungen verursachen können.

Vergewissern Sie sich vor jeder Benutzung der Maschine, dass sie in gutem Betriebszustand ist.

Verwenden Sie die folgende Checkliste:

1. Ist das Sägeblatt korrekt ausgerichtet?

Der Pfeil des Sägeblatts muss in die gleiche Richtung wie der Pfeil auf der oberen Sägeblattabdeckung zeigen.

1. Ist das Blatt richtig aufgespannt? Darauf achten, dass die Imbusschraube korrekt festgezogen ist. (Siehe Abb. 6.)
2. Ist das Blatt in gutem Zustand? Bei Mängeln wie Rissen oder fehlenden Zähnen das Blatt umgehend auswechseln.
3. Schließt sich die untere Schutzvorrichtung einwandfrei?

WARNUNG

Um Verletzungen zu vermeiden, benutzen Sie die Maschine nicht, wenn sich die Schutzhaube nicht rasch über dem Sägeblatt schließt.

1. Ist die Klarsichthaube sicher installiert?
2. Ist der Akku geladen und fest in die Maschine eingesetzt?
3. Ist die Schnitttiefeneinstellmutter einwandfrei angezogen?
4. Ist das Werkstück auf einem Sägebock oder einer Werkbank sicher eingespannt?
5. Ist das Staubgehäuse oder die Frontabdeckung mit Staub zugesetzt?
6. Verwenden Sie ausschließlich ein Blatt, das für höhere Drehzahlen als die des Hauptgeräts ausgelegt ist.

Die Verwendung eines auf eine geringere Drehzahl als das Hauptgerät ausgelegten Blatts kann eine Beschädigung des Blatts zur Folge haben.

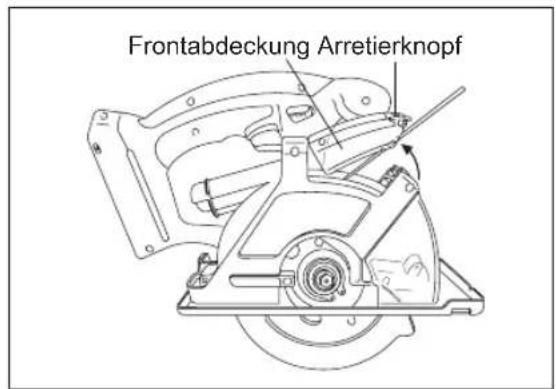

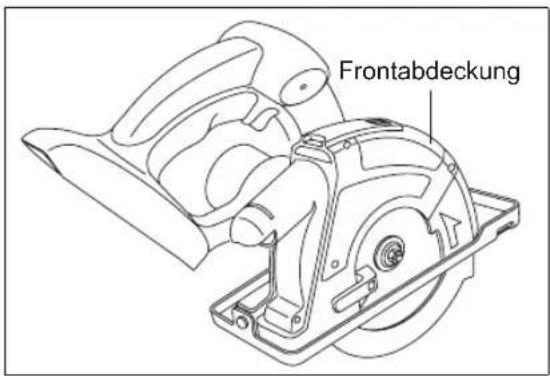

Rasten Sie den Frontabdeckungs-Arretierknopf aus, und entfernen Sie etwaigen Staub, der sich in der Abdeckung angesammelt hat. Falls die Abdeckung zugesetzt ist, benutzen Sie einen langen Gegenstand, wie z. B. einen Schraubenzieher, um den Staub zu entfernen. Schließen Sie danach die Frontabdeckung wieder. (Siehe Abb. 4)

Abb. 4

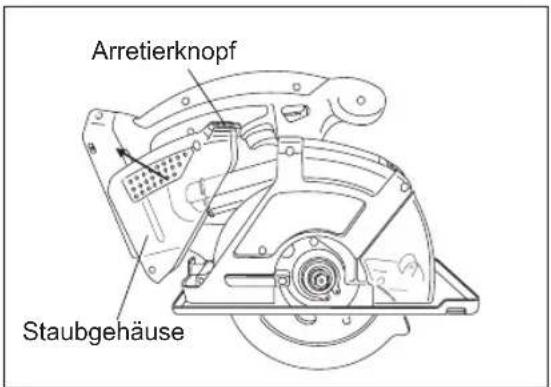

Falls sich Staub im Staubgehäuse befindet, rasten Sie den Arretierknopf aus, nehmen Sie das Staubgehäuse ab, und entfernen Sie den Staub. Bringen Sie danach das Staubgehäuse wieder an. (Siehe Abb. 5)

Abb. 5

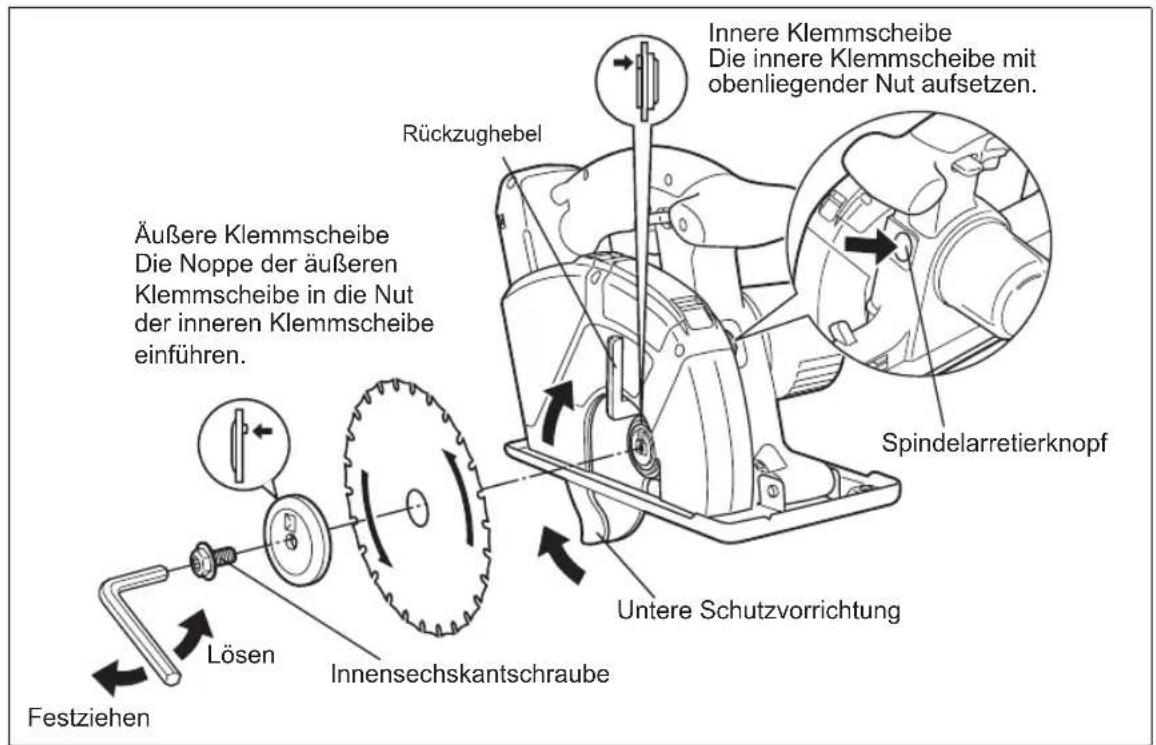

Anbringen des Blatts

Folgende Schritte befolgen:

1. Nehmen Sie den Akku von der Maschine ab.
2. Säubern Sie den Sägeblattbereich von jeglichen Schneidrückständen.
3. Benutzen Sie den Rückzughebel, um die Schutzhaube zurückzuziehen (zu öffnen).
4. Das Blatt entsprechend der obigen Darstellung anbringen. (Siehe Abb. 6.)

Achten Sie darauf, dass die Pfeile auf Blatt und Klarsichthaube in die gleiche Richtung weisen.

1. Setzen Sie die äußere Klemmscheibe auf.
2. Drehen Sie die Schraube in die Welle.
3. Drücken Sie den Arretierknopf, um Blatt und Welle zu arretieren.
4. Ziehen Sie die Schraube mit dem Inbusschlüssel fest.

HINWEIS:

Bewahren Sie den Inbusschlüssel nach dem Gebrauch im Schlüsseldepot der Metallsäge auf.

WARNUNG

Eine Missachtung dieser Anweisungen kann zu ernsthaften Verletzungen führen.

Abnehmen des Blatts

VORSICHT:

Das Blatt ist nach einem Schnitt sehr heiß. Daher vor dem Abmontieren das Blatt abkühlen lassen.

Folgende Schritte befolgen:

1. Nehmen Sie den Akku von der Maschine ab.
2. Halten Sie den Spindelarretierknopf gedrückt. Dadurch ist das Blatt arretiert.
3. Die Innensechskantschraube mit dem beiliegenden Inbusschlüssel lösen.

HINWEIS:

Bewahren Sie den Inbusschlüssel bei Nichtbenutzung im Staufach am Sägengehäuse auf.

1. Entfernen Sie die Sechskantschraube und die Außenscheibe.
2. Benutzen Sie den Rückzughebel, um die Schutzhaube zurückzuziehen (zu öffnen).
3. Entfernen Sie das Sägeblatt vorsichtig.
4. Reinigen Sie die Maschine nötigenfalls.

VORSICHT:

Gehen Sie mit dem Blatt vorsichtig um, um Schnittverletzungen zu vermeiden.

Vor dem Wegwerfen das Blatt in Pappe o.ä. verpacken. Dadurch wird verhindert, dass sich Dritte an dem Blatt verletzen können.

Abb. 6

Benutzung der Maschine

VORSICHT:

Um die Verletzungsgefahr zu verringern, lesen Sie die Sicherheitsvorschriften am Anfang dieser Anleitung durch, bevor Sie die Maschine benutzen.

WARNUNG

Um die Verletzungsgefahr zu verringern, tragen Sie eine Schutzbrille oder eine Brille mit Seitenschützern während der Benutzung der Säge. Tragen Sie zusätzlich eine Staubmaske, wenn Sie Material schneiden, das eine große Menge an Feinstaub erzeugt. Benutzen Sie die Säge nicht bei Regen. Anderenfalls kann es zu einem elektrischen Schlag oder Rauchentwicklung der Säge kommen.

Schneiden Sie kein Material, das mit Lackverdünner, Benzin, Öl oder einem ähnlichen Stoff überzogen ist. Anderenfalls können sich Risse im Staubgehäuse bilden, die zu Verletzungen führen können.

Führen Sie diese Schritte aus:

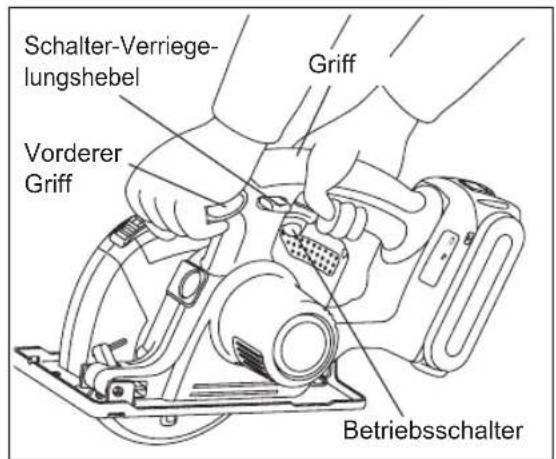

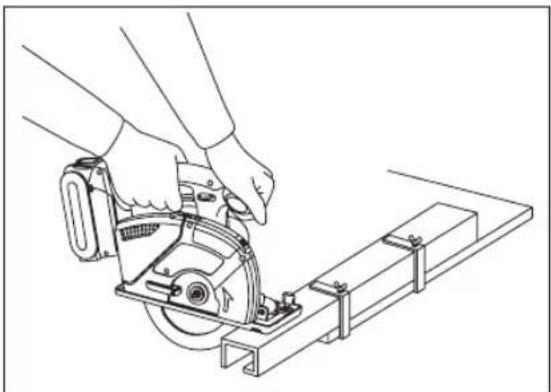

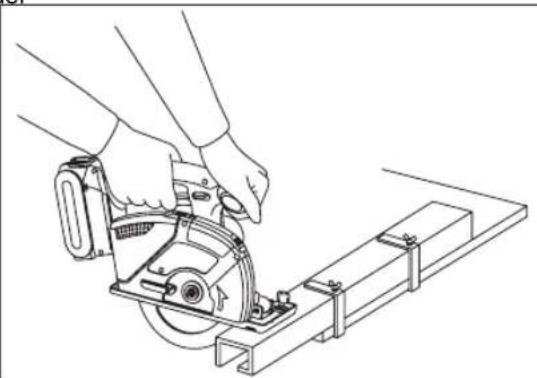

Halten Sie die Maschine mit beiden Händen fest. (Siehe Abb. 8) Versuchen Sie nicht, abgeschnittenes Material bei rotierendem Sägeblatt zu entfernen.

1. Richten Sie die Visierlinie am Gleitschuh auf Ihre Schnittlinie aus. (Siehe Abb. 7.)

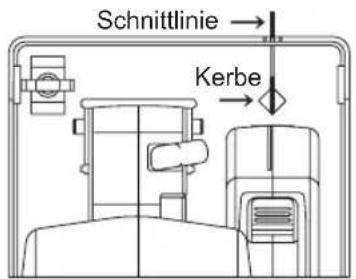

Ausrichtung auf die Schnittlinie

• Positionieren Sie die Kerbe im Führungsschuh über der Schnittlinie, wobei Sie die obere und untere Ecke der rautenförmigen Öffnung auf die Linie ausrichten.

Da die Schnittposition je nach Sägeblatt unterschiedlich sein kann, führen Sie vorher einen Probeschnitt durch.

Abb. 7

1. Drücken Sie den Schalterverriegelungshebel nach unten und betätigen Sie dann den Druckschalter, um den Motor zu starten, und lassen Sie dann den Schalterverriegelungshebel los.

Abb. 8

VORSICHT:

Die Funktion des Schalter-Verriegelungshebels prüfen. Sollte sich der Betriebsschalter ohne Drücken des Schalter-Verriegelungshebels betätigen lassen, das Gerät keinesfalls benutzen. Das Werkzeug vom Vertragskundendienst reparieren lassen. Die Säge stets am vorderen und hinteren Griff gleichzeitig fassen. (Siehe Abb. 8.) Halten Sie die Säge gut fest und drücken Sie den Schalter. - Das Blatt sollte nicht vor Einschalten des Motors am Werkstück angesetzt werden. Warten Sie mit dem Schneiden, bis das Blatt die volle Drehzahl erreicht hat. - Dieses Werkzeug besitzt aus Sicherheitsgründen keine Vorrichtung, um den Netzschalter in der "ON"-Position zu arretieren. Versuchen Sie nicht, den Schalter in gedrückter Stellung festzuklemmen. 3. Beginnen Sie den Schnitt, nachdem das Blatt die volle Drehzahl erreicht hat.

VORSICHT:

Um einen Rückstoß bei Betriebsstart zu vermeiden, läuft das Blatt mit verringerter Geschwindigkeit an (Softstart). 4. Halten Sie die Schnittlinie beim Sägen gerade. Schieben Sie die Maschine mit gleichmäßiger Geschwindigkeit vor, während Sie durch die transparente Schutzhaube auf die Spitze des Sägeblatts blicken.

WARNUNG

• Um gefährliche Rückschläge zu verhüten, halten Sie den Führungsschuh der Maschine flach auf der Oberfläche des zu schneidenden Materials.
• Niemals gewaltsam auf die Maschine drücken. Üben Sie leichten und kontinuierlichen Druck aus.
• Falls sich der Motor zu heiß anfühlt, stellen Sie den Schnittbetrieb ein. Lassen Sie die Maschine abkühlen, bevor Sie die Arbeit fortsetzen.
• Machen Sie es sich stets zur Gewohnheit, den Akku nach dem Gebrauch und vor der Lagerung der Maschine zur Sicherheit abzunehmen.

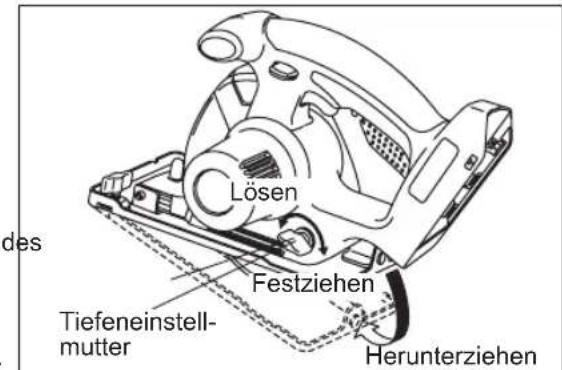

Einstellen der Schnitttiefe

• Nehmen Sie das Akkupack ab.
• Lösen Sie die Tiefeneinstellmutter, und stellen Sie die Schnitttiefe mithilfe der Skala an der Schutzhaube ein. Nachdem Sie die Tiefe eingestellt haben, ziehen Sie die Tiefeneinstellmutter wieder fest.
• Um Holz von maximal 10 mm (3/8") Dicke zu schneiden, stellen Sie die Schnitttiefe so ein, dass das Sägeblatt um ca. 5 mm (3/16") von der Unterseite des Materials übersteht.

Abb.9

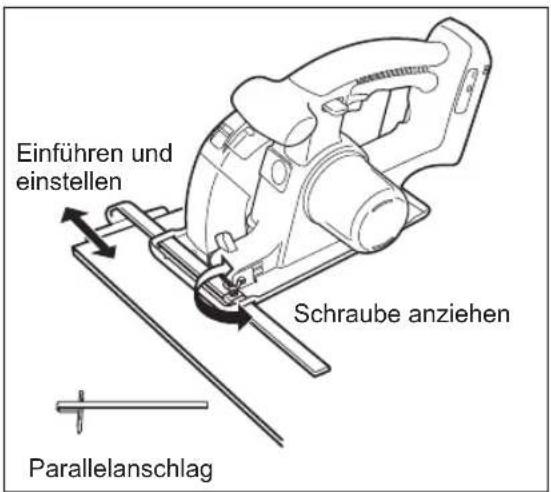

Parallelanschlag EY3500B7727

(Als Sonderzubehör erhältlich, nicht mitgeliefert.) Ein Parallelanschlag ist praktisch, wenn Sie Nuten fräsen oder wiederholt Schnitte der gleichen Breite ausführen.

• Nehmen Sie den Akku ab.
• Schieben Sie den Parallelanschlag ein, und stellen Sie die Schnittbreite ein. (Siehe Abb. 10.) Ziehen Sie die Schraube fest an, um den Parallelanschlag zu sichern.

Abb. 10

Staub sammeln

riangle WARNUNG

• Bevor Sie Metallmaterial schneiden, entleeren Sie stets das Staubgehäuse, und öffnen Sie die Frontabdeckung, um den Staub zu entfernen.
• Wird die Säge mit brennbarem Material im Staubgehäuse benutzt, um Metallmaterial zu schneiden, kann es zu einem Brand kommen.
• Wenn Sie Metallmaterial schneiden, benutzen Sie die Säge stets mit angebrachtem Staubgehäuse.
• Funkenflug und Metallspäne können Verletzungen verursachen.
• Wenn Sie Metallmaterial schneiden, schließen Sie keinen Staubsauger an.

Funken und Metallspäne können dazu führen, dass der Staubsauger in Brand gerät. Betreiben Sie den Staubsauger gemäß seiner Gebrauchsanleitung.

(1) Sammeln Sie Staub im Staubgehäuse.

• Entleeren Sie das Staubgehäuse, wenn es mit Staub gefüllt ist.
• Entleeren Sie das Staubgehäuse vor der Lagerung der Säge.
• Staubgehäusekapazität
• Beim Schneiden von Stromleitungsrohren mit einem Durchmesser von 25 mm (1"), ca. 130 Schnitte
• Beim Schneiden von 45 mm (1-25/32") × 45 mm (1-25/32") Bauholz, ca. 150 Schnitte

HINWEIS:

Die typischen physischen Eigenschaften mancher Materialien können beim Schneiden dazu führen, dass sich Staub in der Frontabdeckung ansammelt.

Abb. 11

(2) Einsatz mit Staubsauger zum Absaugen von Staub.

• Schließen Sie den Schlauch mit dem Staubsauger-Schlauchadapter EY9X012E (getrennt erhältlich) an die Säge an. Kompatibler Schlauchinnendurchmesser: 25 mm (1") bis 38 mm (1-2/1")
• Betreiben Sie den Staubsauger gemäß seiner Gebrauchsanleitung.

Abb. 12

HINWEIS:

Wenn die Säge Schwierigkeiten hat, Staub auszuwerfen oder zu sammeln, ist die Auslassöffnung der Säge möglicherweise mit Staub zugesetzt. Öffnen Sie die Frontabdeckung und entfernen Sie jeglichen Staub.

LED-Leuchte Abb. 13

Die LED-Leuchte leuchtet auf, wenn der Betriebsschalter gedrückt wird, und erlischt, wenn der Betriebsschalter wieder losgelassen wird.

Die Leuchte verbraucht nur sehr wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs. - Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL

Die Benutzung von Bedienelementen oder Einstellungen oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

Bedienfeld

(1) (2) (3)

(1) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung. Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungsschutzfunktion hält den Maschinenbetrieb an, um den Akku im Falle einer Überhitzung zu schützen. Die Überhitzungswarnlampe am Bedienfeld blinkt, wenn diese Funktion aktiv ist.

• Falls die Überhitzungsschutzfunktion aktiviert wird, lassen Sie die Maschine gründlich abkühlen (mindestens 30 Minuten). Die Maschine ist wieder einsatzbereit, wenn die Überhitzungswarnlampe erlischt.
• Vermeiden Sie die Benutzung der Maschine in einer Weise, die wiederholte Aktivierung der Überhitzungsschutzfunktion verursacht.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.

Infolge der Arbeitsbedingungen und anderer Faktoren nimmt die Leistung des EY9L42 bei einer Temperatur von 10°C und darüber stark ab.

• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C. Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0 °C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

(2) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (Keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Lithium-Ionen-Akkus verkürzt deren Lebensdauer beträchtlich. Die Maschine besitzt eine Akkuschutzfunktion, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf. - Wird die Maschine bei zu geringer Akku-Restladung gestartet, kann sie stehen bleiben, ohne dass zuvor die Akkuladungs-Warnlampe blinkt. Dies zeigt an, dass zu wenig Akku-Restladung für den Betrieb der Maschine vorhanden ist. Daher sollte der Akku vor weiterem Gebrauch aufgeladen werden. - Wird die Maschine während des Betriebs einer plötzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutzsensor ausgelöst werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätigt wird.

VORSICHT:

Die Tiefentladungs-Schutzfunktion funktioniert, selbst wenn sowohl die Akkuladungs-Warnlampe als auch die LED-Leuchte blinken.

• Laden Sie das Akkupack unverzüglich auf, da die Akku-Restladung gering ist.
• Lassen Sie, wenn Sie ein kaltes Akkupack (unter 0°C (32°F) ) an einem warmen Ort aufladen möchten, das Akkupack an diesem Ort mindestens eine Stunde liegen, bis es sich auf Umgebungstemperatur erwärmt hat. Verringern Sie die aufgewendete Kraft oder stellen Sie sie ein, da die Akkuspannung durch die hohe, auf den Motor einwirkende Last rapide abnimmt. Führen Sie keine Tätigkeiten durch, die zur wiederholten Aktivierung der Tiefentladungs-Schutzfunktion führen.

Hinweise zur korrekten Verwendung (weitere Einzelheiten)

WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Es ist wichtig, das zu schneidende Material mit einer geeigneten Vorrichtung sicher einzuspannen und die Säge mit beiden Händen festzuhalten, um einen Verlust der Kontrolle mit darauf resultierenden Verletzungen zu vermeiden.
• Abbildung 14 zeigt die korrekte Haltung zum Schneiden.
• Hände vom Schnittbereich fernhalten. Vergewissern Sie sich, dass sich keine Personen im Arbeitsbereich und unterhalb des Werkstücks aufhalten.
• Beim Schneiden niemals das Werkstück fassen oder halten. Nehmen Sie keine instabile Körperhaltung ein.

Schneiden großer Bleche:

Stellen Sie die Schnitttiefe so ein, dass die Unterlage nicht beschädigt wird. (Siehe Abb. 15.) Große Bleche hängen durch oder verbiegen sich, wenn sie nicht korrekt abgestützt werden. Falls Sie versuchen, das Werkstück ohne korrekte Planlage und Abstützung zu schneiden, neigt das Sägeblatt zum Klemmen, wodurch ein Rückschlag verursacht wird. (Siehe Abb. 16.)

• Werkstücke nach Möglichkeit stets auf beiden Seiten der Schnittlinie in deren Höhe abstützen.

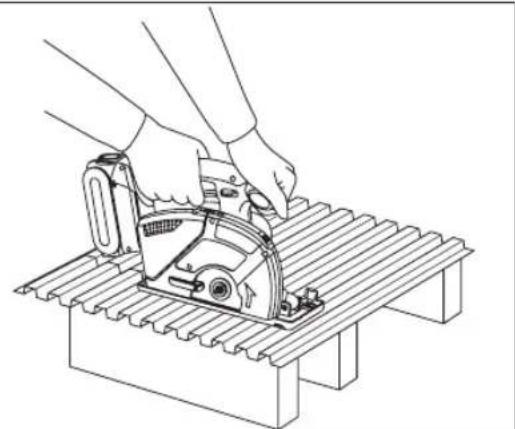

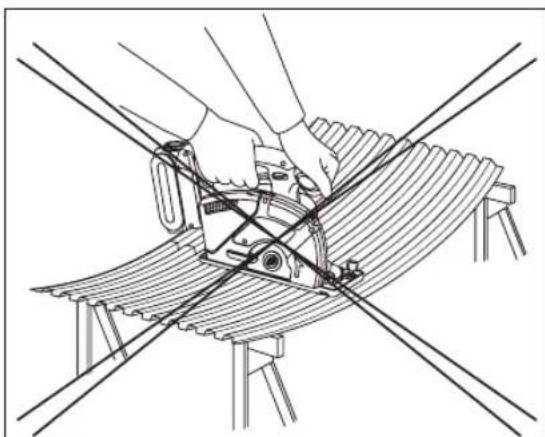

Schneiden von dünnen oder gewellten Materialien:

Führen Sie Schnitte in dünnen und gewellten Materialien in einem Abstand von mindestens 25 mm (1") von der Werkstückkante aus, um Verletzungen oder Beschädigung des Werkzeugs durch in die obere Abdeckhaube gezogene schmale Metallstreifen zu vermeiden. Nur scharfe Blätter verwenden. Bei scharfen Blättern besteht weniger die Gefahr von Verklemmen oder Rückprall.

oder

Abb. 14

Abb. 15

Abb. 16

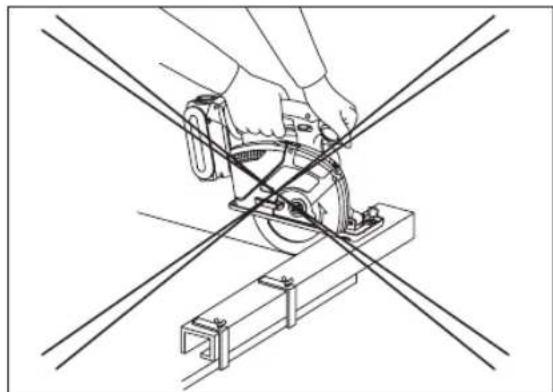

WARNUNG

Zur Verhütung ernsthafter Verletzungen:

• Sollte das Blatt beim Schneiden blockieren oder muss der Schnitt aus anderen Gründen unterbrochen werden, sofort den Schalter loslassen. Halten Sie die Säge fest, bis das Blatt zum Stillstand gekommen ist.
• Ziehen Sie die Säge niemals bei rotierendem Blatt nach hinten oder vom Werkstück, um Rückprall zu vermeiden. Achten Sie darauf, dass das Blatt gestoppt ist, bevor Sie die Säge vom Werkstück lösen.
• Um den Schneidbetrieb fortzusetzen, die Säge starten und warten, bis das Sägeblatt seine volle Drehzahl erreicht hat, dann langsam in den Schnitt einfahren und den Schneidbetrieb fortsetzen.
• Setzen Sie die breitere Fläche des Gleitschuhs auf den fest abgestützten Teil des Werkstücks. (Siehe Abb. 17.) Die Säge niemals auf den Bereich aufstützen, der abgesägt wird. (Siehe Abb. 18.) Die Metallsäge mit beiden Händen fest fassen, um einen Verlust der Kontrolle zu verhindern. Unvorsichtiges Arbeiten kann zu schweren Verletzungen führen.

Abb. 17 Abb. 18

1. Sicherstellen, dass das Blatt stillsteht.

Obwohl diese Maschine eine Bremse besitzt, sollten Sie sich vergewissern, dass das Sägeblatt völlig zum Stillstand gekommen und die Schutzhaube geschlossen ist, bevor Sie die Maschine ablegen. 3. Verwenden Sie das Gerät nicht weiter, falls Störungen oder ungewöhnliche Symptome auftreten. Falls das Maschinengehäuse sehr heiß wird oder die Maschine nicht richtig funktioniert, nehmen Sie den Akku ab und benutzen Sie die Maschine nicht weiter. Lassen Sie die Maschine von einer autorisierten Kundendienststelle überprüfen.

△ WARNUNG

Um die Gefahr von schweren Verletzungen oder eines Brands zu verhüten, versuchen Sie nicht, die Maschine selbst zu reparieren. Versuchen Sie keinesfalls, das Maschinengehäuse zu zerlegen oder abzuändern. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.

1. KÖRPERTEILE VON DER SÄGE FERNHALTEN.

Nach dem Schnitt die Metallsäge von Körper und Kleidungsstücken fernhalten.

Da die Schutzhaube einziehbar ist, könnte sie an Ihrer Kleidung hängen bleiben, so dass das Sägeblatt freigelegt wird. Halten Sie Ihre Kleidung von der Maschine fern. Hüten Sie sich vor den freiliegenden Sägeblattabschnitten, die im Bereich der oberen und unteren Schutzhaube vorhanden sind.

△ WARNUNG

Schneiden von Metall verursacht Funken;

• Deshalb stets eine Schutzbrille tragen.
• Benutzen Sie die Maschine nicht in der Höhe von brennbaren Substanzen oder an Orten, an denen brennbare Substanzen benutzt werden. Es könnte sonst zu einem Brand und Verbrennungen kommen.
• Die Spindelarretierung darf auf keinen Fall bei rotierendem Sägeblatt eingerückt werden, oder als Versuch, die Maschine zu stoppen. Der Ein-Aus-Schalter darf auf keinen Fall bei eingerückter Spindelarretierung eingeschaltet werden. Anderenfalls kommt es zu schwerer Beschädigung Ihrer Maschine.

C

• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinken die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und sich das Hauptteil nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

[Ladegerät]

Laden

VORSICHT:

Das Ladegerät ist nur für Standard-Haushaltsstrom wie auf dem Leistungsschild angegeben ausgelegt. Laden Sie nur mit der auf dem Leistungsschild des Ladegeräts angegebenen Spannung auf, z.B. 230 V / 50 Hz. Versuchen Sie nicht, irgendeine Spannung oder Frequenz zu benutzen! - Falls die Temperatur des Akkus unter -10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhindern. - Wenn die Temperatur des Akkus unter 0°C (32°F) liegt, laden Sie nicht. - Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

Den Akku abkühlen lassen, wenn er 2x hintereinander aufgeladen wurde. - Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

△VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Aufladen

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommen. Dies stellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

1. Die Ausrichtmarkierungen ausrichten und den Akku in den Schacht des Ladegeräts einsetzen. 2. In Pfeilrichtung nach vorn schieben.

1. Während des Ladevorgangs leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrolllampe.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Wenden Sie sich an einen Vertragshändler, falls die Ladekontrolllampe (grün) nicht erlischt. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten erlischt die grüne Ladekontrolllampe.

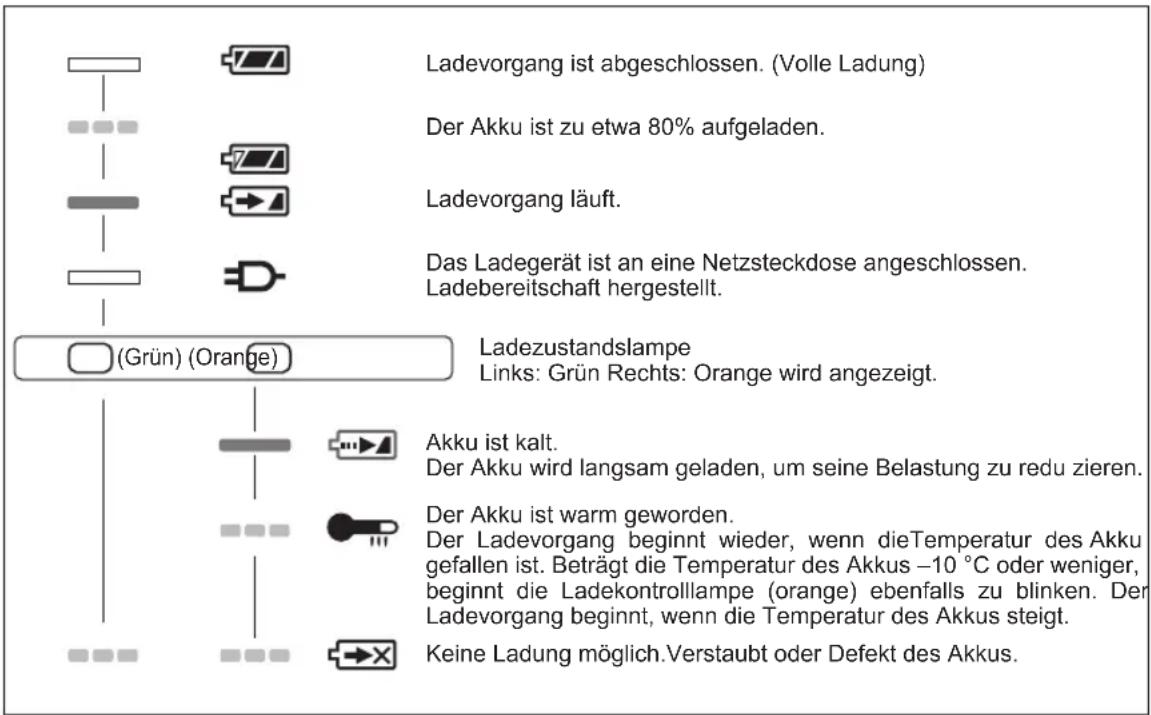

Anzeigelampen

Erlischt

Leuchtet Blinkt

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

V. WARTUNG

△WARNUNG

Um ernsthafte Körperverletzung zu vermeiden, entfernen Sie stets den Akku von der Maschine, bevor Sie mit irgendwelchen Wartungsarbeiten beginnen.

VORSICHT:

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, müssen alle Instandsetzungs- und Wartungsarbeiten von einer autorisierten Fachwerkstatt durchgeführt werden. Bestehen Sie auf Verwendung von Original Panasonic-Bauteilen.

Reinigen der Maschine

Halten Sie Ihre Maschine für gute Schneidleistung und die Aufrechterhaltung der Sicherheit stets sauber.

Führen Sie diese Schritte aus:

1. Nehmen Sie den Akku von der Maschine ab.
2. Wischen Sie die Maschine mit einem trockenen, weichen Tuch ab. Verwenden Sie kein nasses Tuch oder Reinigungsflüssigkeiten. Diese könnten die Oberfläche der Säge angreifen.
3. Wischen Sie Öl oder Fett ab, die dazu führen könnten, dass die Maschine schlüpfrig oder schwer zu handhaben wird.
4. Das Blatt abnehmen und Staub entfernen.

VORSICHT:

• Tauchen Sie niemals Teile des Werkzeugs EY9PM13E in Flüssigkeit ein. Zum Schneiden ungehärteter Eisenmaterialien
• Falls Wasser in das Werkzeug oder den Akku eindringt, halten Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt. Zum Schneiden ungehärteter Eisenmaterialien Materialdicke 0,5mm-6,0mm Hartmetallbestücktes Sägeblatt für dünnes Metall (Sonderzubehör)
• EY9PM13F Zum Schneiden ungehärteter Eisenbleche, die eine saubere Schneidkante erfordern Materialdicke 0,5mm-6,0mm

Klarsichthaube

△ WARNUNG

Falls die Schutzhaube Risse oder Beschädigung aufweist, bringen Sie die Maschine für einen Austausch zu einer autorisierten Kundendienststelle. Versuchen Sie nicht, die Säge in diesem Zustand zu benutzen. Es könnte sonst zu ernsthaften Verletzungen kommen. Benutzen Sie Ihre Maschine niemals mit einer beschädigten transparenten Schutzhaube oder ohne die transparente Schutzhaube. Herausgeschleuderte Späne könnten ernsthafte Verletzungen verursachen.

VI. ZUBEHÖR

WARNUNG

Die Verwendung von anderen Zubehörteilen, die nicht in dieser Anleitung aufgeführt sind, kann zu Brand, elektrischen Schlägen oder Verletzungen führen. Verwenden Sie ausschließlich das empfohlene Zubehör. - Wenn ein Sägeblatt für Material verwendet wird, das dicker oder dünner ist als für das betreffende Sägeblatt empfohlen, können die Schnittkanten rau werden. Außerdem ist die Gefahr größer, dass das Sägeblatt zurückschlägt oder es zu anderen Verletzungen kommt.

Hartmetallbestücktes Sägeblatt für Metall

EY9PMP13E

Hartmetallbestücktes Sägeblatt für Holz (Sonderzubehör)

• EY9PW13C

Zum Schneiden von Holz allgemein

Hartmetallbestücktes Sägeblatt für dünnes Holz (Sonderzubehör)

• EY9PW13D

Zum Schneiden von dünnem Holz, das eine saubere Schneidkante erfordert

Empfohlene Materialdicke bis zu 12 mm

Hartmetallbestücktes Sägeblatt für Kunststoff (Sonderzubehör)

• EY9PP13C

Zum Schneider von Kunststoff

Empfohlene Materialdicke bei Acryl- und Vinylchloridplatten:

2,0 mm - 5,0 mm

Wellplatten, Rohre

0,8 mm - 5,0 mm

Staubsaugerschlauchadapter (Sonderzubehör)

• EY9X012E

Parallelanschlag (Sonderzubehör)

EY3500B7727

Für bequeme Längsschnitte und wiederholtes Schneiden auf gleiche Breite

VII. TECHNISCHE DATEN

HINWEIS:

Gewichtsangabe

Mehr als oder gleich 1 kg: angegeben auf 0,05 kg.

Weniger als 1 kg: angegeben auf 0,01 kg.

HAUPTGERÄT

Model EY45A2
Betriebsspannung	DC 14,4 V DC 18 V
Blattdrehzahl	3600 rpm (min-1) 4500 rpm (min -1)
BlattformatAußendurchmesserAufspannlochdurchmessr	135 mm20 mm
Maximale Schnittiefe 0 - 46 mm (Φ135 mm Blatt)
Maximales Drehmoment 5,4 N·m 6,7 N·m
Gesamtlänge	292 mm (nur Hauptgerät)
Gewicht (mit Akku)	2,05 kg (nur Hauptgerät)
Akkupacks	Li-Ion-Akkupacks
	EY9L42 EY9L44 EY9L45	EY9L50 EY9L51
	DC 14,4 V DC 18 V
GeräuscheVibration	Siehe beiliegendes Blatt

AKKU-LADEGERÄT

Modelln. EY0L82
Elektronische Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,93 kg
Ladezeit	Modelln. EY9L42 EY9L44 EY9L45 EY9L50 EY9L51
	Nutzbar	30 min. 40min. 50 min. 40min. 55 min.
	Voll	35 min. 55min. 60 min. 55min. 70 min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angegeben werden.

Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.

Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

VIII. ANHANG

GARANTIE-ZUSATZ

• Betriebsstörungen und Schäden aufgrund von Dauerbetrieb (z.B. Fließbandarbeit usw.) sind von der Garantie ausgeschlossen.
• Schäden oder Defekte aufgrund der Verwendung von Zubehör, das nicht in dieser Anleitung angegeben ist, sind nicht durch die Garantie abgedeckt.

VII. FICHE TECHNIQUE

REMARQUE:

Indication de poids

VII. SPECIFICHE TECNICHE

NOTA:

0 °C Ab diesem Zeitpunkt wird der Akku automatisch wieder geladen.

VII. TECHNISCHE DATEN

HINWEIS:

Gewichtsangabe

Gehen Sie wie folgt vor:

Bitte konsultieren Sie den neuesten allgemeinen Produktkatalog.
