EY45A2 - Affettatrice PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare a batteria versatile
Marca	Panasonic
Modello	EY45A2
Tensione del motore	DC 14.4 V / DC 18 V (a seconda della batteria)
Velocità a vuoto	3600 giri/min (14,4 V) / 4500 giri/min (18 V)
Diametro esterno della lama	135 mm
Dimensione dell'albero	20 mm
Profondità di taglio massima	0 - 46 mm
Coppia massima	5,4 N·m (14,4 V) / 6,7 N·m (18 V)
Lunghezza totale	292 mm (unità principale)
Peso	2,05 kg (unità principale)
Batterie compatibili	Li-ion EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50, EY9L51 (18 V)
Caricabatterie	EY0L82 (tensione sulla targhetta)
Materiali tagliabili	Legno, metalli ferrosi non temprati, metalli non ferrosi, plastica
Funzioni principali	Taglio dritto, taglio in immersione, taglio in bisellatura, raccolta polvere con cassetta integrata o aspirapolvere
Illuminazione	Luce LED integrata
Pannello di controllo	Spia di surriscaldamento, spia batteria scarica
Protezione di sicurezza	Protezione lama inferiore, blocco mandrino, protezione contro surriscaldamento e scarica eccessiva
Manutenzione e pulizia	Svuotare il cassetto polvere, pulire il coperchio anteriore, asciugare con un panno asciutto
Accessori opzionali	Lame al carburo per metallo (EY9PM13E), legno (EY9PW13C), plastica (EY9PP13C), guida di taglio (EY3500B7727), adattatore per aspirapolvere (EY9X012E)
Riparabilità	Pezzi originali Panasonic, riparazione in centro autorizzato

Domande frequenti - EY45A2 PANASONIC

Quali tipi di materiali posso tagliare con questa sega?

Puoi tagliare legno, metalli ferrosi non temprati, metalli non ferrosi e plastica. Per ogni materiale, utilizza la lama adatta (vedi accessori).

Come cambiare la lama della sega?

Rimuovi la batteria. Tieni premuto il blocco mandrino per impedire la rotazione, quindi allenta il bullone esagonale con la chiave fornita. Apri la protezione lama inferiore usando l'impugnatura retrattile, rimuovi la lama vecchia e installa quella nuova nel corretto senso di rotazione (frecce allineate). Stringi il bullone.

Come regolare la profondità di taglio?

Rimuovi la batteria. Allenta il dado di regolazione della profondità e fai scorrere la slitta per impostare la profondità desiderata (graduazioni sulla protezione lama inferiore). Per legno di 10 mm di spessore o meno, la lama deve sporgere di circa 5 mm sotto il pezzo. Riserra il dado.

Cosa fare se la sega si ferma o se la spia di surriscaldamento lampeggia?

La spia di surriscaldamento indica che la batteria ha raggiunto una temperatura troppo alta. Lascia raffreddare completamente l'utensile (almeno 30 minuti) in un luogo temperato. Evita usi prolungati o intensivi che spesso attivano questa protezione.

Come utilizzare il cassetto polvere?

Il cassetto polvere si fissa sulla parte anteriore della sega. Quando è pieno, rimuovilo premendo il pulsante di blocco e svuotalo. Per il taglio dei metalli, il cassetto polvere deve essere obbligatoriamente in posizione per evitare scintille.

Quali batterie sono compatibili con il modello EY45A2?

Le batterie Li-ion Panasonic delle serie EY9L42 (14,4 V), EY9L44, EY9L45, EY9L50 e EY9L51 (18 V) sono compatibili. Utilizza esclusivamente batterie Panasonic originali per motivi di sicurezza.

Come pulire la sega dopo l'uso?

Rimuovi la batteria. Pulisci l'utensile con un panno pulito e asciutto. Non utilizzare liquidi. Pulisci la lama con una spazzola per rimuovere i residui. Verifica che le fessure di ventilazione non siano ostruite.

Posso utilizzare la sega con un aspirapolvere?

Sì, principalmente per il taglio del legno. Utilizza l'adattatore per tubo EY9X012E (venduto separatamente) compatibile con tubi di diametro interno da 25 mm a 38 mm. Non utilizzarlo durante il taglio dei metalli a causa delle scintille.

Cosa fare in caso di blocco della lama durante il taglio?

Rilascia immediatamente l'interruttore. Mantieni la sega ferma nel pezzo fino all'arresto completo della lama. Non tentare di rimuovere la lama a scatti. Identifica la causa del blocco (supporto sbagliato, lama smussata, ecc.) prima di riprendere.

Come riciclare la batteria a fine vita?

Non gettare la batteria nei rifiuti domestici. Portala a un punto di raccolta previsto dal tuo comune o dal tuo rivenditore, in conformità con la normativa vigente (direttive 2006/66/CE).

MANUALE UTENTE EY45A2 PANASONIC

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

DESCRIZIONE DELLE FUNZIONI

Istruzioni originali scritte in: inglese. Istruzioni originali tradotte in: altre lingue.

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzare l'apparecchio.

I. INTRODUZIONE

Questo attrezzo è una cesoia multiuso. Basta cambiare la lama e può essere usata per tagliare legno, metallo e plastica. La polvere può essere raccolta da un raccoglipolvere incorporato o collegando un aspirapolvere (applicando il tubo alla cesoia).

PERICOLO

Questo attrezzo è un utensile per tagliare metalli e legno. È stato dotato di una lama rotante in grado di fare tagli profondi che possono causare lesioni gravi o addirittura mortali. Per questo motivo, leggere attentamente il presente manuale e le avvertenze riportate sull'attrezzo ed attenersi a tutte le Istruzioni di Sicurezza al fine di evitare tali lesioni.

AVVERTENZA

Al fine di evitare lesioni, non inserire mai le dita o altri oggetti nelle aperture dell'attrezzo.

AVVERTENZA

Leggere tutte le istruzioni e le avvertenze di sicurezza.

Il mancato rispetto delle istruzioni e delle avvertenze potrebbe causare scosse elettriche, un incendio e/o gravi ferite.

Uso di questo manuale

• Leggere il presente manuale in tutte le sue parti prima di iniziare a utilizzare l'attrezzo. Se qualche altra persona deve usare l'attrezzo, assicurarsi che legga questo manuale oppure che venga accuratamente istruita relativamente al funzionamento e alle precauzioni di sicurezza da adottare durante l'utilizzo dell'attrezzo.
• Conservare il presente manuale per riferimenti futuri. Contiene importanti informazioni da seguire per poter usare l'attrezzo in modo sicuro.
• I seguenti termini vengono usati nel presente manuale e sull'utensile stesso:

NOTA

Le note forniscono ulteriori informazioni importanti sull'attrezzo.

PRECAUZIONE

Le precauzioni indicano situazioni potenzialmente pericolose, che possono causare lesioni lievi o leggeri se non vengono osservate. Le precauzioni avvertono anche l'utilizzatore di azioni poco sicure da evitare.

AVVERTIMENTO

Un avvertimento segnala una situazione potenzialmente pericolosa, che può causare lesioni gravi o addirittura letali se non viene evitata.

PERICOLO

Indica un pericolo imminente che può causare lesioni gravi o mortali se non lo si evita.

Leggere il libretto delle istruzioni di sicurezza e quanto segue prima dell'uso.

II. NORME DI SICUREZZA AGGIUNTIVE

Istruzioni di sicurezza per tutti i tipi di sega

PERICOLO

1) Tenere le mani lontane dall'area di taglio e dalla lama. Tenere l'altra mano sull'impugnatura ausiliaria o sull'alloggiamento del motore. Se si tiene la sega con entrambe le mani, esse non possono essere tagliate dalla lama.

2) Non toccare il pezzo nella parte inferiore. La protezione non è in grado di proteggere l'utente dalla lama sotto il pezzo. 3) Regolare la profondità del taglio in base allo spessore del pezzo da lavorare. Al di sotto del pezzo da lavorare, deve essere visibile meno di un intero dente della lama. 4) Non tenere mai con le mani o sulle gambe il pezzo in fase di lavorazione. Fissare il pezzo da lavorare ad una piattaforma stabile. È importante dare un buon sostegno al pezzo da lavorare per ridurre al minimo l'esposizione del corpo, eventuali inceppamenti e la perdita del controllo della sega. 5) Tenere l'utensile elettrico per le superfici isolate delle impugnature per effettuare un'operazione in cui la lama può venire a contatto con dei cavi nascosti o il suo stesso cavo. Il contatto con un cavo sotto tensione causa la messa sotto tensione delle parti in metallo dell'utensile e, di conseguenza, delle scosse elettriche che potrebbero colpire l'utente. 6) Quando si sega secondo la fibra, usare sempre una guida pezzo o una guida laterale dritta. Questo accorgimento migliorerà la precisione del taglio e riduce la possibilità di inceppamento della lama. 7) Usare sempre delle lame con dei fori sull'albero dal formato e alla forma giusta (diamante contro rotondo). Una lama non compatibile con i pezzi utilizzati nel montaggio della sega girerà in modo eccentrico, causando così la perdita del controllo della sega. 8) Non usare mai delle rondelle o dei bulloni errati o danneggiati per la lama. Le rondelle e i bulloni della lama sono stati progettati specificamente per la sega, al fine di ottenere le migliori prestazioni ed un funzionamento sicuro.

Istruzioni di sicurezza aggiuntive per tutti i tipi di sega

Causa e prevenzione del contraccolpo:

• Il contraccolpo è la reazione improvvisa di una lama inceppata, o male allineata, che causa il sollevamento e l'allontanamento della lama dal pezzo in direzione dell'operatore;
• Quando la lama si inceppa, la stessa comincia a perdere velocità e la reazione del motore porta l'apparecchio rapidamente verso l'operatore;
• Se la lama si forza o esce dalla linea di taglio, i denti posti sul bordo posteriore della lama possono penetrare nella superficie superiore del legno, causando così l'allontanamento della lama dal taglio e lo sbalzo all'indietro della stessa in direzione dell'operatore.

Il contraccolpo è il risultato dell'utilizzo errato dell'utensile e/o di procedure operative o condizioni errate; esso può essere evitato prendendo le seguenti precauzioni:

1) Tenere la sega con entrambe le mani e tenere le braccia in una posizione che consenta di resistere alla spinta del contraccolpo. Posizionarsi da un lato della lama, ma non in linea con essa. Il contraccolpo può causare uno sbalzo all'indietro della sega, ma può essere controllato se si prendono le dovute precauzioni. 2) Quando la lama si inceppa o quando si deve interrompere il lavoro per qualsiasi motivo, rilasciare la leva di scatto e tenere la sega ferma nel materiale fino a quando la lama non si è arrestata completamente. Non cercare mai di rimuovere la sega dal pezzo o di estrarla quando la lama è in movimento, altrimenti si può verificare il contraccolpo. Individuare la causa dell'inceppamento e attuare le misure opportune per eliminarla. 3) Quando si deve riprendere il lavoro, inserire la lama della sega nel taglio e verificare che i denti non si incastrino nel materiale. Se la lama della sega si dovesse inceppare, al momento dell'accensione, la lama potrebbe sbalzare verso l'alto o si potrebbe verificare un contraccolpo. 4) Sostenere i pannelli grandi per ridurre al minimo il rischio di inceppamento e contraccolpo della lama. I pannelli grandi tendono ad abbassarsi sotto il proprio peso. In tal caso, occorre posizionare dei sostegni sotto il pannello in due posizioni, ossia vicino alla linea di taglio e vicino al bordo del pannello. 5) Non usare lame molto poco affilate o danneggiate. Una lama non affilata o installata in modo errato può creare un taglio stretto, causando così un livello eccessivo di frizione, inceppamento e contraccolpi della lama. 6) Le leve di bloccaggio della profondità della lama e della regolazione del bisello devono essere strette e fissate in modo ben saldo prima di effettuare il taglio. Se la regolazione della lama dovesse cambiare durante il taglio, si potrebbero verificare l'inceppamento e il contraccolpo della sega. 7) Fare particolare attenzione quando si deve effettuare un taglio "a tuffo" in pareti esistenti o altre aree cieche. La lama sporgente può tagliare degli oggetti che possono causare dei contraccolpi.

Istruzioni di sicurezza per questo tipo di sega

1) Prima dell'uso, verificare che la protezione inferiore si chiuda correttamente. Non usare la sega se la protezione inferiore non si muove liberamente e si chiude istantaneamente. Non serrare o fissare la protezione inferiore nella posizione di apertura. Se la sega dovesse cadere accidentalmente, la protezione inferiore si può piegare. Sollevare la protezione inferiore con la leva di ritorno ed assicurarsi che il movimento della stessa sia libero e privo di interferenze con la lama o con le altre parti, a qualsiasi angolo e a qualsiasi profondità di taglio. 2) Controllare il funzionamento della molla della protezione inferiore. Se la protezione e la molla non dovessero funzionare correttamente, occorre farle riparare prima dell'uso. La protezione inferiore può funzionare in modo lento per via di parti danneggiate, depositi di prodotti gommosi o sporcizia. 3) La protezione inferiore deve essere ritirata manualmente solo per i tagli particolari, quali "tagli a tuffo" e "tagli composti". Sollevare la protezione inferiore usando la leva di ritorno della protezione inferiore. Appena la lama entra nel materiale, occorre rilasciare la protezione inferiore. Per tutti gli altri lavori, la protezione inferiore deve funzionare in modo automatico. 4) Verificare sempre che la protezione inferiore copra la lama prima di posare la sega sul banco o al suolo. Una lama non protetta può far sì che la sega giri all'indietro, tagliando così qualunque cosa trovi. Tenere in considerazione il tempo richiesto per l'arresto della lama dopo il rilascio dell'interruttore. 5) Non utilizzare mole abrasive. 6) Indossare una maschera antipolvere, nel caso in cui il lavoro da eseguire generi della polvere. 7) Utilizzare lame per seghe indicate dal Produttore. 8) Utilizzare delle protezioni uditive, in caso di utilizzo prolungato dell'attrezzo. 9) Il rischio di contraccolpo aumenta man mano che il pacco batteria si scarica. 10) Analizzare attentamente il materiale. Evitare di tagliare altri materiali. 11) Evitare di far cadere l'attrezzo. 12) Non far ruotare l'attrezzo. 13) Non coprire mai le fessure di ventilazione ed evitare che vi si depositino polvere o altri materiali.

14) Non stringere l'attrezzo in una morsa. Non usare mai l'attrezzo tenendolo rovesciato in una morsa. Questa posizione è estremamente pericolosa e può provocare gravi incidenti. 15) Non indossare mai guanti lavorati a maglia. 16) Assicurarsi che nessuno si trovi al di sotto di voi durante l'uso dell'attrezzo in luoghi elevati. 17) Non toccare la lama subito dopo averla usata. Potrebbe essere calda e scottare la pelle. 18) Non toccare il materiale subito dopo il taglio. Potrebbe essere molto caldo. 19) Non impiegare olio da taglio. L'uso di tale sostanza potrebbe provocare degli incendi. 20) Non tagliare pezzi coperti o macchiati di gas, olio, solventi, diluenti, ecc. L'esposizione a questi tipi di materiale potrebbe danneggiare la protezione trasparente. 21) Non rimuovere la protezione trasparente né la protezione inferiore. In caso di danneggiamento o smarrimento della protezione trasparente o della protezione inferiore, far riparare l'utensile presso un centro assistenza autorizzato. 22) Non avviare il funzionamento della lama perché questa è a contatto con il pezzo da lavorare. Prima di iniziare il taglio, attendere che la lama raggiunga la velocità massima.

Simbolo

Simbolo	Significato
V	Volt
—— ——	Corrente continua
ηb	Nessuna velocità del carico
··· min1	Giri o reciprocazioni
A	Ampères
	Per ridurre il pericolò di lesioni, è necessario leggere e comprehere il manuale di istruzioni.
	Solo per uso interno.

AVVERTIMENTO

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• La Panasonic non sarà responsabile per eventuali danni o incidenti causati dall'uso di un pacco batteria riciclato e/o contraffatto. Non smaltire il pacco batteria né esporlo a calore eccessivo. Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo. Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria. Non trasportare né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili. Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con seguente rischio d'incendio.
• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L'uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

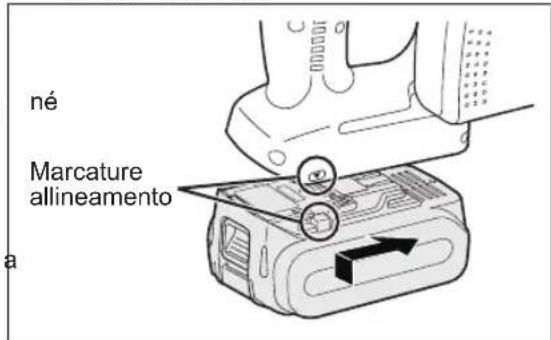

• Per collegare il pacco batteria (Vedere la fig. 2) Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria finché non si blocca in posizione.

Fig. 2

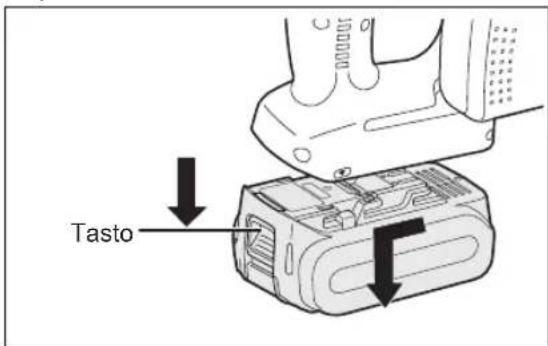

1. Per rimuovere il pacco batteria (Vedere la fig. 3): premere il pulsante in giù e far scorrere il pacco batteria in avanti.

Fig. 3

III. MONTAGGIO

Applicazione o rimozione del pacco batteria

PRECAUZIONE:

Prima di inserire il pacco batteria, controllare che l'interruttore di accensione dell'attrezzo si azioni correttamente e che ritorni nella posizione "OFF" quando lo si rilascia.

IV. FUNZIONAMENTO

Prima di usare l'attrezzo

Questo utensile è stato progettato per il taglio di materiali ferrosi non temprati, materiali non ferrosi, legno e plastica. Fare riferimento al paragrafo "Accessori" per consultare la lista delle lame da impiegare con questo utensile in base alle diverse applicazioni. Al fine di ridurre il rischio di lesioni, attenersi alle seguenti precauzioni:

Non tagliare materiale impilato. Tagliare un pezzo alla volta. Non tagliare acciaio duro. Tagliare i materiali con il bordo più piatto sul lato fissato del materiale. Non toccare a mani nude la lama, il pezzo da lavorare o le schegge immediatamente dopo il taglio; potrebbero essere caldi e scottare la pelle.

Ogni volta che viene usato l'attrezzo, assicurarsi che sia in buone condizioni operative.

Usare la seguente lista di controllo:

1. La lama è stata installata nella direzione giusta? La freccia della lama deve puntare nella stessa direzione della freccia posta sul coperchio della lama superiore.
2. La lama è stata installata correttamente? Assicurarsi che il bullone esagonale sia ben serrato. (Vedere la fig. 6)
3. La lama sembra sana? Sostituire la lama immediatamente se fosse spaccata oppure se ci sono dei denti rotti.
4. La protezione inferiore si chiude correttamente?

AVVERTENZA

Per evitare lesioni personali, non usare l'attrezzo se la protezione inferiore non si dovesse chiudere rapidamente sulla lama.

1. La protezione trasparente è stata installata saldamente?
2. Il pacco batteria è carico e ben inserito nell'attrezzo?
3. Il dato di regolazione della profondità usato per il taglio è fissato saldamente?
4. Il pezzo da lavorare è fissato saldamente al cavalletto o al banco della sega?
5. Il raccoglipolvero o il coperchio anteriore sono ostruiti a causa della polvere?
6. Utilizzare solo la lama con velocità nominale superiore a quella dell'unità principale. La lama potrebbe danneggiarsi se viene utilizzata al di sopra della velocità nominale dell'unità principale.

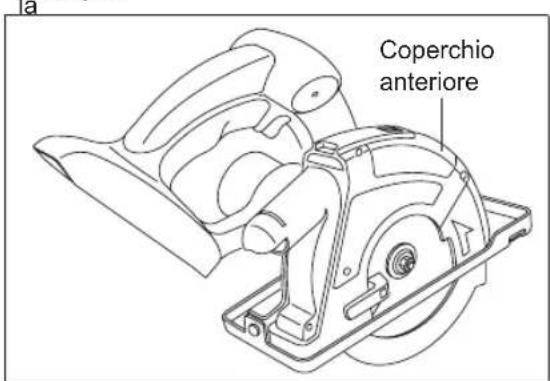

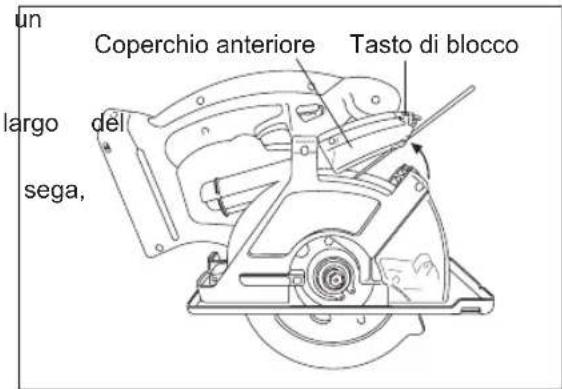

Sbloccare il tasto di blocco sul coperchio anteriore e rimuovere l'eventuale polvere che si è accumulata all'interno del coperchio. Se il coperchio è ostruito, usare un oggetto lungo, ad esempio un cacciavite manuale, per liberarlo. Dopodiché, chiudere il coperchio anteriore. (Vedere la fig. 4)

Fig. 4

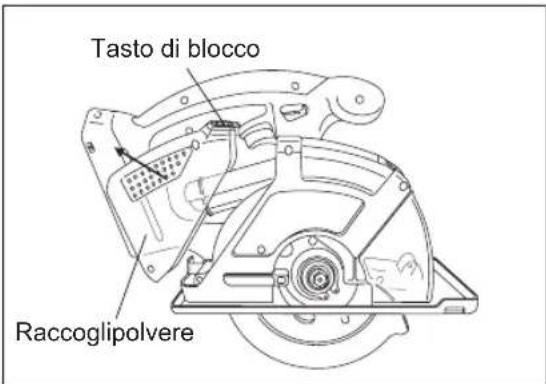

Se è presente della polvere nel raccoglipolvere, sbloccare il tasto di blocco del raccoglipolvere, estrarre il raccoglipolvere e rimuovere la polvere. Dopodiché, rimontare il raccoglipolvere. (Vedere la fig. 5)

Fig. 5

Installazione della lama

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Rimuovere i frammenti di metallo dalla lama.
3. Usare la leva di ritorno per aprire la protezione inferiore.

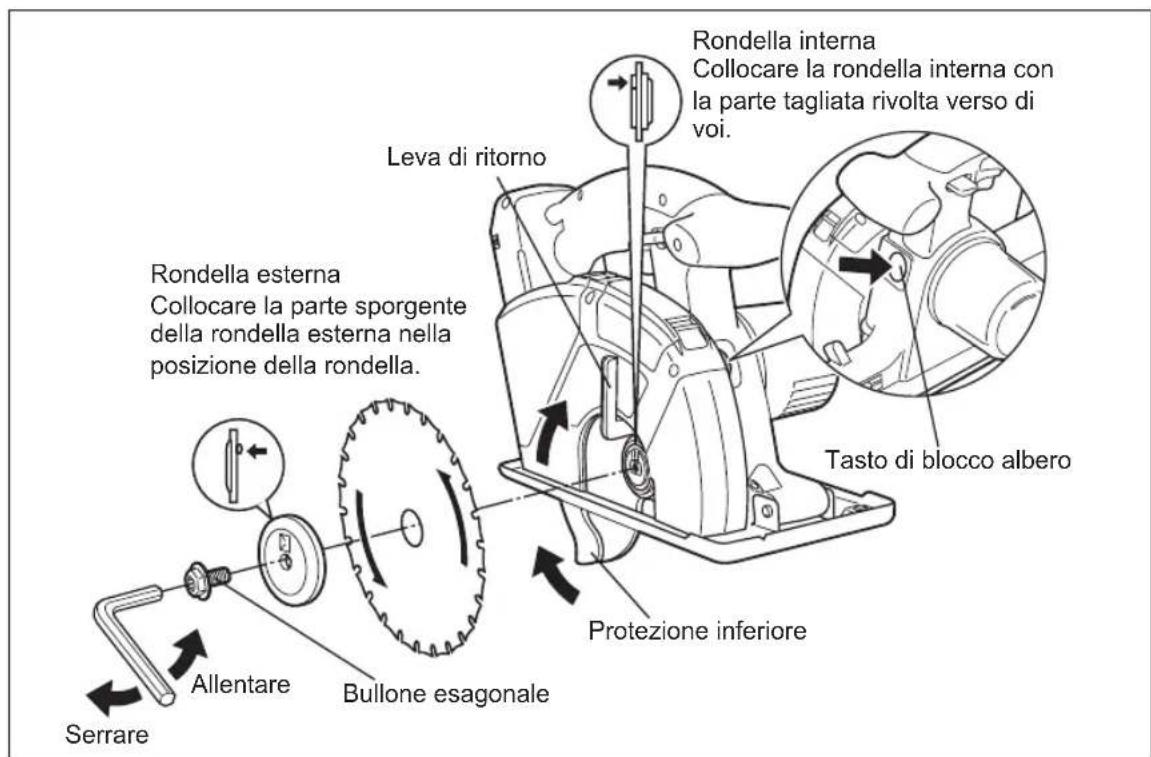

4. Installare la lama seguendo l'illustrazione qui sopra. (Vedere la fig. 6)

1. Installare la rondella esterna nella posizione giusta.
2. Inserire il bullone esagonale.
3. Tenere il tasto di blocco albero premuto. Questo serve ad evitare la rotazione della lama.
4. Serrare il bullone esagonale in modo ben saldo, usando la chiave esagonale in dotazione.

NOTA:

Lasciare la chiave esagonale nella fessura di custodia posta sul telaio della cesoia, quando la stessa non viene usata.

AVVERTIMENTO

L'inosservanza di queste istruzioni può causare gravi lesioni fisiche.

Rimozione della lama

PRECAUZIONE:

La lama rimane calda immediatamente dopo il taglio. Assicurarsi di far raffreddare la lama prima di rimuoverla.

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Tenere premuto il tasto di blocco albero. Questo serve ad evitare la rotazione della lama.
3. Usare la chiave esagonale in dotazione per allentare il bullone esagonale.

NOTA:

Tenere la chiave esagonale nella fessura di custodia posta sul telaio della cesoia quando non la si usa.

1. Rimuovere il bullone esagonale e la rondella esterna.
2. Usare la leva di ritorno per aprire la protezione inferiore.
3. Rimuovere delicatamente la lama.
4. Pulire l'attrezzo se necessario.

PRECAUZIONE:

Fare attenzione a non tagliarsi le mani sulla lama.

• Quando si deve gettare via una lama, avvolgerla in carta molto spessa o cartone ondulato. Questo serve per prevenire eventuali tagli se qualcuno dovesse toccare la lama.

Fig. 6

Uso dell'attrezzo

PRECAUZIONE:

Onde ridurre il rischio di lesione, leggere le Istruzioni di Sicurezza contenute nel presente manuale, prima di utilizzare l'attrezzo.

AVVERTIMENTO

Onde ridurre il rischio di lesione, indossare occhiali protettivi o occhiali con schermature laterali durante l'uso della cesoia. Inoltre, indossare una maschera antipolvere durante il taglio di materiali che generano una quantità eccessiva di particolato. Non usare la cesoia sotto la pioggia. In caso contrario, si potrebbe produrre un'elettrocuzione o la cesoia potrebbe emettere del fumo.

Non tagliare materiali sui quali si trovano solventi per vernici, benzina, olio, o accumuli simili. In caso contrario il raccoglipolvere potrebbe rompersi e provocare lesioni.

Seguire i punti riportati:

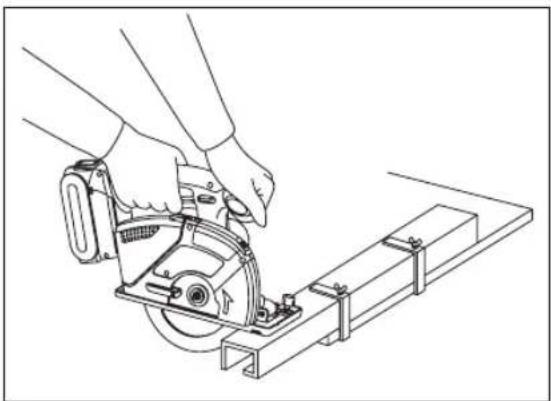

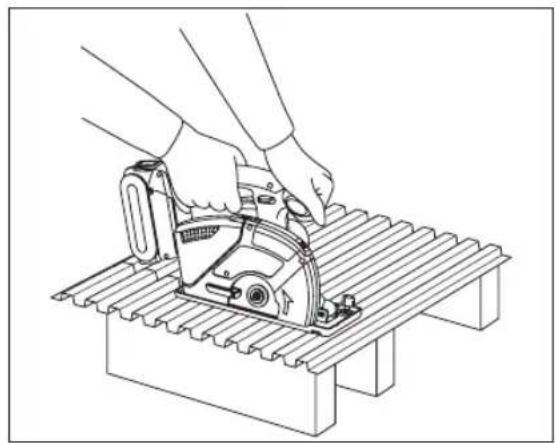

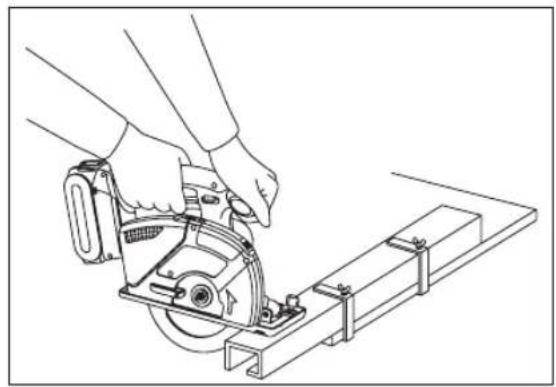

Tenere l'attrezzo con ambedue le mani. (Vedere la fig. 8) Non tentare di togliere il materiale tagliato quando la lama è ancora in movimento.

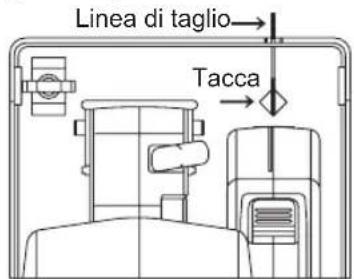

1. Allineare la linea visiva sul pattino con la linea di taglio. (Vedere la fig. 7)

Allineamento con la linea di taglio

• Posizionare il tacco sul pattino sopra la linea di taglio, allineando gli angoli superiore ed inferiore dell'apertura a forma di diamante con la linea.

Dal momento che la posizione di taglio può differire a seconda della lama, fare un taglio di prova prima di procedere.

Fig. 7

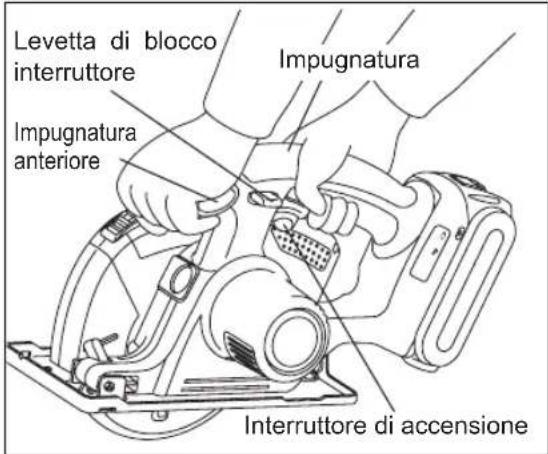

1. Premere la levetta di blocco interruttore verso il basso, poi premere l'interruttore di accensione per avviare il motore e quindi rilasciare la levetta di blocco interruttore.

Fig. 8

PRECAUZIONE:

• Controllate che la levetta di blocco interruttore funzioni. Se l'interruttore di accensione può essere attivato senza dover premere la levetta di blocco interruttore, interrompete immediatamente l'uso. Portate l'attrezzo ad un centro di assistenza tecnica autorizzato.
• Afferrate sempre il manico con una mano e l'impugnatura frontale con l'altra mano. (Vedere la fig. 8) Afferrate in modo ben saldo e premete la levetta in modo completo.
• La lama non deve toccare il materiale da tagliare prima che abbiate avviato il motore. Attendete che la lama abbia raggiunto piena velocità prima di iniziare a tagliare. Non è possibile bloccare l'interruttore di accensione nella posizione "ON", perché non si deve mai tentare di bloccarlo in posizione "ON".
• Iniziare il taglio quando la lama avrà raggiunto la velocità massima.

PRECAUZIONE:

Per impedire una reazione durante l'avvio dell'operazione, la lama si avvia a velocità ridotta (Soft start). Durante il lavoro, tenere la linea di taglio dritta. Spingere l'attrezzo in avanti con una velocità regolare, osservando la punta della lama attraverso la protezione trasparente.

AVVERTIMENTO

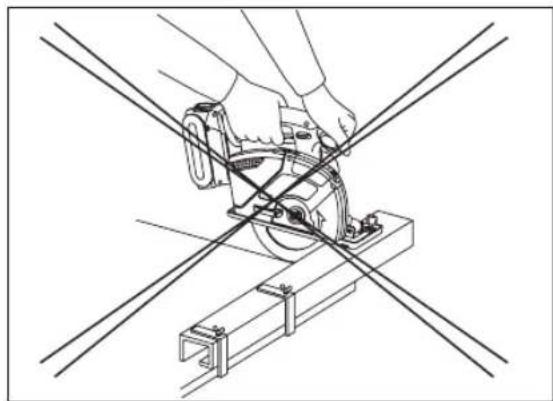

• Al fine di evitare contraccolpi pericolosi, tenere il pattino dell'attrezzo aderente alla superficie del materiale in fase di lavorazione. Non premere mai l'attrezzo con forza. Usare una pressione leggera e costante.
• Se il motore sembra troppo riscaldato, interrompere il lavoro. Lasciare che l'attrezzo si raffreddi prima di continuare il lavoro.
• È consigliabile rimuovere il pacco batteria dopo l'uso e prima di riporre l'attrezzo.

Regolazione della profondità del taglio

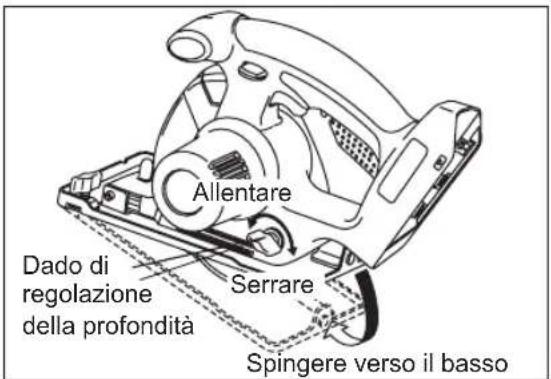

Rimuovere il pacco batteria. Allentare il dado di regolazione della profondità e regolare la profondità di taglio, usando le graduazioni sulla protezione inferiore per misurare la profondità. Una volta finito di regolare la profondità, serrare saldamente il dado di regolazione della profondità. * Se il materiale di legno ha uno spessore di 10 mm (3/8") o inferiore, regolare la profondità di taglio in modo che la lama esca di circa 5 mm (3/16") dal fondo del materiale.

Fig. 9

Guida pezzo (EY3500B7727)

(Disponibile come accessorio, non in dotazione) La guida pezzo si dimostra utile nei tagli a pezzo e nei tagli ripetuti di ampiezza uniforme.

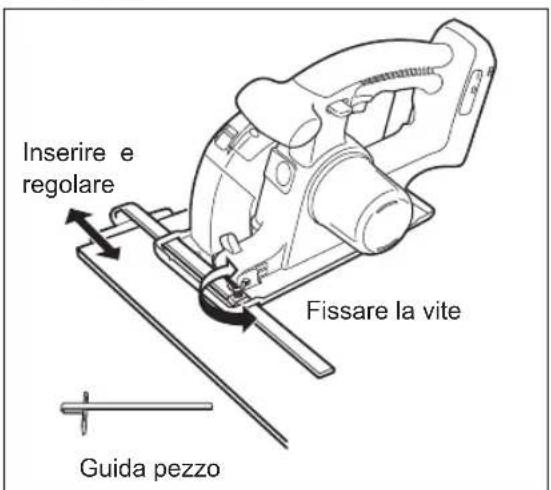

Rimuovere il pacco batteria. Inserire la guida pezzo e regolare la larghezza di taglio. (Vedere la fig. 10) Fissare saldamente la vite per bloccare la guida pezzo.

Fig. 10

Raccolta della polvere

AVVERTENZA

• Prima di tagliare materiali metallici, vuotare il raccoglipolvere, aprire il coperchio anteriore e rimuovere la polvere.
• Usare la sega con materiali infiammabili nel raccoglipolvere per tagliare materiali metallici potrebbe provocare un incendio.
• Durante il taglio di materiali metallici, usare sempre la sega con il raccoglipolvere montato.
• Scintille nell'aria e schegge di metallo potrebbero provocare lesioni.
• Durante il taglio di materiali metallici, non collegare l'aspirapolvere.

Scintille e schegge di metallo caldo potrebbero causare l'incendio dell'aspirapolvere. Usare l'aspirapolvere seguendo le sue istruzioni.

(1) Raccogliere la polvere nel raccoglipolvere.

• Vuotare il raccoglipolvere quando è pieno di polvere.
• Vuotare il raccoglipolvere prima di riporre la cesoia.
• Capacità raccoglipolvere
• Durante il taglio di condotti elettrici con diametro di 25 mm (1"), circa 130 tagli. Durante il taglio di legname 45 mm (1-25/32") x 45 mm (1-25/32"), circa 150 tagli.

NOTA:

Alcuni materiali possono far sì che la polvere si accumuli nel coperchio anteriore durante il taglio.

Fig. 11

(2) Uso dell'aspirapolvere per raccogliere la polvere.

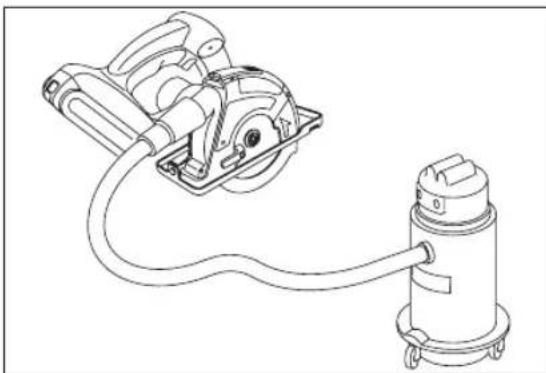

• Collegare la cesoia al tubo flessibile usando l'adattatore per tubo flessibile dell'aspirapolvere EY9X012E (venduto separatamente). Diametro interno tubo flessibile compatibile: da 25 mm (1") a 38 mm (1-1/2").
• Usare l'aspirapolvere seguendo le sue istruzioni.

Fig. 12

NOTA:

Se la cesoia ha difficoltà nell'espulsione o nella raccolta della polvere, la presa della polvere potrebbe essere ostruita. Aprire il coperchio anteriore e rimuovere l'eventuale polvere.

Luce LED

Fig. 13

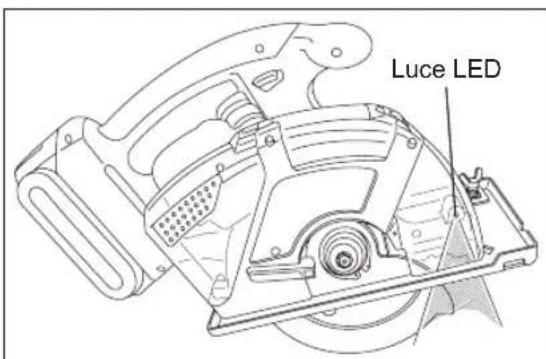

La luce LED si illumina quando l'interruttore di accensione viene premuto e si spegne quando l'interruttore di accensione viene rilasciato.

• La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.

Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

Pannello di controllo

(1) (2) (3)

(1) Spia di avvertenza surriscaldamento

Spenta (funzionamento normale)

Lampeggiante: surriscaldamento. Indica che il funzionamento è stato interrotto a causa di un surriscaldamento della batteria.

La funzione di protezione da surriscaldamento interrompe il funzionamento dell'attrezzo per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza di surriscaldamento.

• Se si attiva la protezione da surriscaldamento, lasciare raffreddare completamente l'attrezzo (per almeno 30 minuti). Quando la spia di avvertenza di surriscaldamento si spegne, l'attrezzo è pronto per l'uso.
• Evitare un uso dell'attrezzo che porti all'attivazione ripetuta della protezione da surriscaldamento.
• Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi.

Le prestazioni del modello EY9L42 diminuiscono notevolmente a temperature pari o al di sotto di 10°C a causa delle condizioni operative e altri fattori.

• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F).

Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.

• Per caricare un pacco batteria freddo al di sotto di 0°C (32°F) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente.

(2) Spia di avvertenza batteria scarica

Spenta (funzionamento normale)

Lampeggiante (no carica) Funzione protezione batteria attiva

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'attrezzo è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.
• Se la carica residua della batteria è molto ridotta, il prodotto potrebbe smettere di funzionare perché la spia di avvertenza che segnala la riduzione della carica lampeggia. Ciò indica che l'alimentazione è insufficiente e che il pacco batteria deve essere caricato prima di continuare l'uso.
• Se il prodotto viene sottoposto a improvvise sollecitazioni con conseguente blocco del motore, il sensore che previene l'eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato.

PRECAUZIONE:

La funzione di protezione da surriscaldamento funziona anche quando la spia avvertenza batteria scarica e la luce LED lampeggiano.

• Caricare immediatamente il pacco batteria perché la batteria si sta scaricando.
• Durante il caricamento di un pacco freddo (al di sotto di 0°C (32°F) ) in un luogo caldo, lasciare il pacco batteria nel locale e attendere più di un'ora per scaldare la batteria al livello della temperatura ambiente.

Diminuire e interrompere l'alimentazione applicata poiché la tensione della batteria calerà a causa del carico elevato sul motore. Non eseguire operazioni che causeranno la ripetuta attivazione della funzione di protezione da surriscaldamento.

Per un corretto utilizzo (ulteriori informazioni)

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• È importante usare un utensile appropriato per tenere correttamente il materiale da lavorare ed è ugualmente importante tenere la casa ferma con ambedue le mani per prevenire l'eventuale perdita del controllo della stessa, che potrebbe causare lesioni personali.
• Osservare che le mani siano lontane dall'area del taglio.
• Assicurarsi che le persone circostanti vengano allontanate dall'area di lavoro e dalla parte sottostante il pezzo da lavorare.
• Durante il taglio, non tentare di trattenere il materiale con le mani.

Taglio di pannelli di grandi dimensioni

Sostenere i pannelli di grandi dimensioni. Assicurarsi di regolare la profondità del taglio in modo tale da tagliare solo il pezzo da lavorare e non i sostegni. (Vedere la fig. 15) I pannelli di grandi dimensioni tendono ad abbassarsi o a piegarsi se non vengono sostenuti in modo adeguato. Qualora si tenti di tagliare senza livellare e sostenere opportunamente il pezzo da lavorare, la lama tende ad incepparsi, causando contraccolpi. (Vedere la fig. 16) Non sostenere il materiale in una posizione lontana dal taglio.

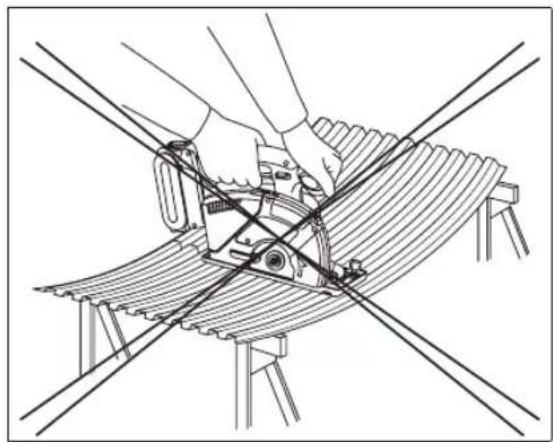

Taglio di materiali sottili od ondulati:

Tagliare i materiali sottili od ondulati almeno a 2,5 cm (1") dal bordo del pezzo da lavorare in modo da evitare lesioni o danni all'attrezzo causati da pezzetti di metallo che s'infilano nella protezione superiore.

Usare solo lame affilate. Lame pulite e affilate riducono al minimo il rischio di arresti e contraccolpi.

Fig. 14

Fig. 16

Fig. 15

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi:

• Quando il taglio è incompleto, l'operazione si interrompe, la lama si grippa o la cesoia si blocca, rilasciare immediatamente l'interruttore di accensione e lasciare la cesoia immobile nel materiale finché la lama non si ferma completamente.
• Per evitare il contraccolpo, non cercare mai di rimuovere la cesoia dal pezzo da lavorare o di tirare la cesoia all'indietro mentre la lama è in movimento. Assicurarsi che la lama sia completamente ferma, poi rimuovere la cesoia dal pezzo in lavorazione.
• Per riprendere il lavoro, accendere la cesoia, attendere finché la lama non abbia raggiunto la velocità massima, reinserire la lama nel taglio lentamente e continuare l'operazione.
• Collocare la parte più ampia del pattino sulla parte del pezzo da lavorare tenuta in modo stabile (vedere la fig. 17), mai sulla sezione che cadrà al termine del taglio (vedere la fig. 18).

Tenere la cesoia in modo ben fermo per prevenire la perdita del controllo della stessa. Un lavoro negligente può causare gravi lesioni personali.

1. Assicurarsi che la lama si arresti.

Anche se l'attrezzo è stato dotato di un freno, controllare sempre che la lama sia completamente ferma e che la protezione della lama inferiore sia chiusa prima di mettere giù l'attrezzo.

1. Non usare la cesoia in caso di anormalità. Rimuovere il pacco batteria immediatamente.

Se il telaio dell'attrezzo per metallo diventa molto caldo o non funziona correttamente, rimuovere il pacco batteria e non usare l'utensile. Farlo controllare presso un centro di assistenza tecnica autorizzato.

AVVERTIMENTO

Onde evitare il rischio di lesioni fisiche gravi od incendio, non cercare di effettuare lavori di riparazione dell'attrezzo. Non smontare o modificare il telaio dell'attrezzo. L'utensile non contiene componenti che possano essere riparati dall'utilizzatore.

1. EVITARE OGNI CONTATTO TRA LA CESOIA E IL VOSTRO CORPO.

Dopo aver effettuato un taglio, assicurarsi che la cesoia non possa ferire le gambe o i fianchi.

Poiché la protezione inferiore è retrattile, si potrebbe inceppare nei vestiti ed esporre la lama. Tenere i vestiti lontani dall'attrezzo. Tenere sempre in mente le zone dove la lama è esposta nelle aree delle protezioni superiore ed inferiore.

AVVERTIMENTO

Dato che il taglio dei metalli genera scintille;

• Indossare sempre gli occhiali di protezione.
• Non usare l'attrezzo nella vicinanza di sostanze infiammabili o in un'area dove vengono usate tali sostanze. Altrimenti si possono verificare incendi e scottature.
• Non attivare mai il blocco albero mentre gira la lama, né cercare di arrestare l'attrezzo forzandolo. Non accendere mai l'interruttore principale quando il blocco albero è stato attivato, altrimenti si possono verificare gravi danni all'attrezzo.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria potrebbe essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio. - Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

• Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa molto breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Precauzioni d'uso

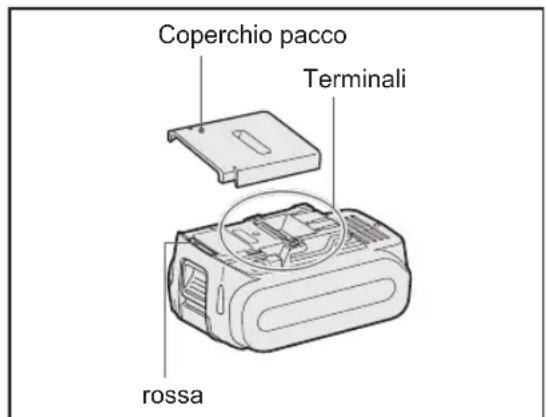

Assicurarsi di usare il coperchio del pacco batteria

• Quando il pacco batteria non viene usato, conservare la batteria in modo che sostanze estranee, quali polvere, acqua, ecc. non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per proteggere i terminali della batteria.
• Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere influenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

PRECAUZIONE:

Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

• In caso di surriscaldamento, la funzione di protezione si attiverà e la batteria smetterà di funzionare.

La spia di avvertenza surriscaldamento sul pannello di controllo si illumina o lampeggia quando questa funzione è attiva.

Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nell'unità principale.
• Quando il pacco batteria non è ben collegato, la spia di avvertenza surriscaldamento e la spia di avvertenza batteria scarica lampeggiano per indicare che il funzionamento sicuro non è possibile e l'apparecchio non fa ruotare l'unità principale come di consueto anche se l'interruttore è bloccato. Collegare il pacco batteria nell'unità dell'utensile fino alla scomparsa dell'etichetta rossa o gialla.

[Caricabatterie]

Ricarica

PRECAUZIONE:

• Il caricabatteria è progettato per il funzionamento esclusivamente con un'alimentazione elettrica domestica standard come indicato sulla targhetta dei valori. Caricare solo alla tensione indicata sulla targhetta dei valori dell'unità, es. 230V/50Hz. Non tentare l'uso con qualsiasi altra tensione o frequenza nominale!
• Qualora la temperatura del pacco batteria durante il caricamento scendesse all'incirca al di sotto dei -10 °C, la spia di carica si spegne.

Se la temperatura del pacco batteria scende sotto i -10 °C (14 °F), la ricarica si interrompe automaticamente per impedire la degradazione della batteria. Non caricare il pacco batteria la cui temperatura sia inferiore a 0 °C. Per caricare un pacco batteria freddo al di sotto di 0 °C (32 °F) in un luogo caldo, lasciare il pacco batteria nel locale per almeno un'ora per permettere allo stesso di raggiungere la temperatura ambiente. Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. Non infilate le dita nel foro per tenere in mano il caricabatterie o per altri scopi.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo

l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. A ricarica completata, la spia verde si spegne. Se la temperatura del pacco batteria raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non coprite le prese d'aria del caricabatteria o del pacco batteria. - Scollegare il caricabatteria se non in uso.

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.

1. Se la spia di carica (verde) non si spegne, rivolgersi a un rivenditore autorizzato.
2. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà.

Modalità di caricamento

1. Collegare il caricatore alla presa di corrente.

NOTA:

Potrebbero presentarsi delle scintille quando la spina viene inserita nell'alimentazione CA, ma questo non pone un problema in termini di sicurezza.

1. Inserire il pacco batteria saldamente nel caricabatteria.

1. Allineare le marcature e collocare la batteria nel raccordo del caricatore. 2. Far scorrere nella direzione indicata dalla freccia.

Marcature di allineamento

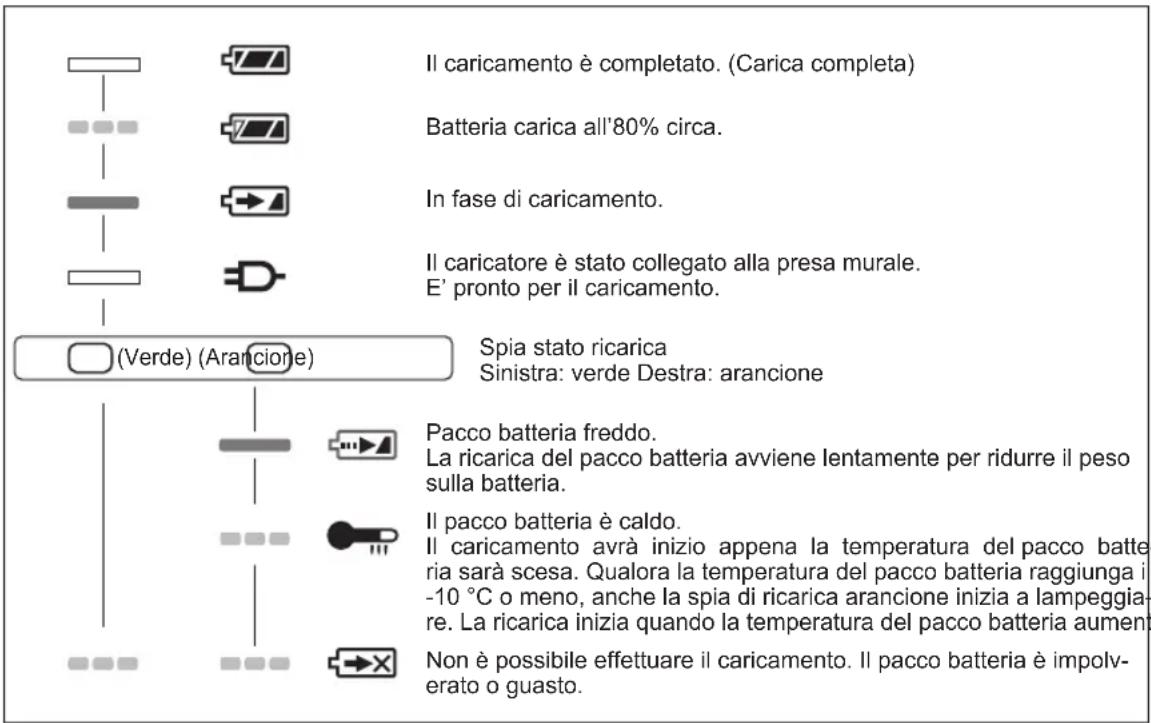

Segnali spia

Spenta

Accesa

Lampeggia

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/CE e 2006/66/CE.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchi elettrici ed elettronici, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.

V. MANUTENZIONE

AVVERTIMENTO

Per evitare gravi lesioni personali, rimuovere sempre il pacco batteria dall'attrezzo prima di iniziare le procedure di manutenzione.

PRECAUZIONE:

Per assicurare la SICUREZZA e l'AFFIDABILITÀ dell'utensile, affidate i lavori di assistenza tecnica a un centro di assistenza tecnica autorizzato. Insistete affinché vengano impiegati solo ricambi originali Panasonic.

Pulizia dell'attrezzo

Tenere sempre l'attrezzo pulito per assicurare prestazioni ottimali in ogni giorno e per garantire la sicurezza dello stesso.

Procedere come segue:

1. Rimuovere il pacco batteria dall'attrezzo.
2. Strofinare l'attrezzo con un panno morbido e asciutto. Non usare panni umidi o prodotti di pulizia.

Poiché potrebbero danneggiare la rifinitura della cesoia.

1. Assicurarsi di rimuovere ogni traccia di olio o grasso dall'attrezzo, poiché tali sostanze potrebbero renderlo scivoloso o difficile da maneggiare.
2. Rimuovete la lama e spazzate via ogni residuo di polvere.

PRECAUZIONE:

• Per evitare lesioni personali o danni materiali all'utensile, non immergere mai una parte dell'utensile in un liquido.
• Qualora l'interno del prodotto o della batteria si bagni, togliere immediatamente l'acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. Se il prodotto presenta problemi di funzionamento, rivolgersi a un negozio di riparazioni.

Protezione trasparente

AVVERTENZA

Se la protezione è spaccata o rotta, bisogna consegnare l'attrezzo ad un centro di assistenza tecnica autorizzato per la sostituzione della protezione. Non cercare mai di usare la cesoia in tale condizione, altrimenti si potrebbero verificare gravi lesioni personali.

Non usare mai l'attrezzo con una protezione trasparente senza aver installato la protezione. Le schegge possono causare gravi lesioni personali.

VI. ACCESSORI

AVVERTENZA

• L'uso di accessori non specificati in questo manuale può causare incendi, scosse elettriche o lesioni personali. Si raccomanda l'uso di solo gli accessori specificati.
• Se usate la lama su di un materiale più spesso o più sottile di quello raccomandato per quel tipo di lama, il taglio sarà rozzo e il rischio di rinculo o altre lesioni sarà maggiore.

Lama con Punta in Carburo per Metallo

• EY9PM13E

Per il taglio di materiale ferroso non temprato

Spessore del materiale

0.5 mm - 6.0 mm

Lama con Punta in Carburo per Metallo Sottile (Accessorio opzionale)

• EY9PM13F

Per il taglio di materiale ferroso sottile non temprato richiesto da spigoli taglienti e puliti

Spessore del materiale

0,5 mm - 6,0 mm

Lama con Punta in Carburo per Legno (Accessorio opzionale)

• EY9PW13C

Per il taglio del legno in generale

Lama con Punta in Carburo per Legno Sottile (Accessorio opzionale)

• EY9PW13D

Per il taglio del legno sottile richiesto da spigoli taglienti e puliti

Spessore del materiale consigliato: fino a 12 mm

pacco

Lama con Punta in Carburo per Plastica (Accessorio opzionale)

• EY9PP13C

Per il taglio della plastica

Spessore del materiale consigliato lastre di acrilico e di cloruro di vinile:

2,0 mm - 5,0 mm

lastre, tubi ondulati

0,8 mm - 5,0 mm

Adattatore tubo flessibile per aspirapolvere (Accessorio opzionale)

• EY9X012E

Guida Pezzo (Accessorio opzionale)

EY3500B7727

Utile nei tagli a strappo e nei tagli ripetuti di ampiezza uniforme.

Indicazione del peso

Maggiore o uguale a 1kg: indicato da 0,05kg.

Meno di 1 kg: indicato da 0,01 kg.

APPARECCHIO PRINCIPALE

Modello N° EY45A2
Voltaggio del motore	DC 14,4 V DC 18 V
Velocità della lama	3600 rpm (min-1) 4500 rpm (min -1)
Formato della lama
Diametro esterno	135 mm
Formato dell'albero	20 mm
Profondità massima del taglio	0 - 46 mm (lama Φ135 mm)
Coppia massima 5,4 N·m 6,7	N·m
Lunghezza totale	292 mm (solo unità principale)
Peso	2,05 kg (solo unità principale)
Pacchi batteria	Pacchi batteriaagli ioni di litio
	EY9L42 EY9L44 EY9L45	EY9L50 EY9L51
	DC 14,4 V DC 18 V
RumoreVibrazioni	Vedere il foglio accluso.

CARICABATTERIA

Modello N° EY0L82
Valori elettrici nominali Vedere		la targhetto dei valori sul fondo del caricabatteria.
Peso 0,93 kg
Tempo di caricamento	Modello N°	EY9L42 EY9L44 EY9L45	EY9L50 EY9L51
	Utilizzabile	30 min.	40 min.	50 min.	40 min.	55 min.
	Completa	35 min.	55 min.	60 min.	55 min.	70 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

VIII. APPENDICE

SUPPLEMENTO DI GARANZIA

• La rottura e i danni causati da un uso prolungato (es. lavoro in fabbrica sulla catena di montaggio, ecc.) non sono coperti da garanzia.
• I danni o i malfunzionamenti causati dall'uso di accessori non specificati in questo manuale non saranno coperti da garanzia.

(2) Spia di batteria scarica

Av (funzionamento normale)
