GEBRUIKSAANWIJZING DCS-424K PIONEER

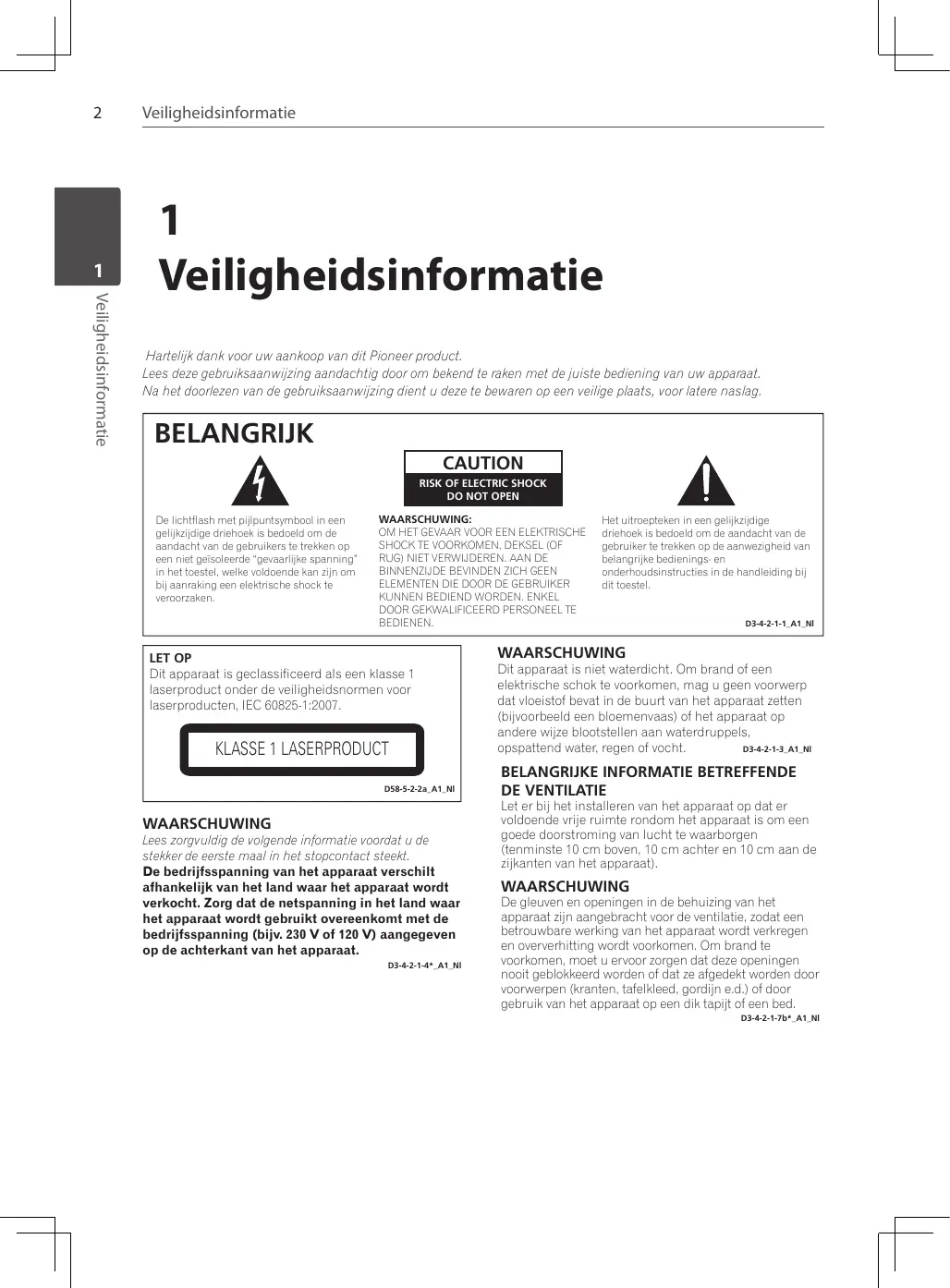

Veiligheidsinformatie Veiligheidsinformatie

Veiligheidsinformatie Hartelijk dank voor uw aankoop van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door om bekend te raken met de juiste bediening van uw apparaat. Na het doorlezen van de gebruiksaanwijzing dient u deze te bewaren op een veilige plaats, voor latere naslag. BELANGRIJK CAUTION

RISK OF ELECTRIC SHOCK

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde “gevaarlijke spanning” in het toestel, welke voldoende kan zijn om bij aanraking een elektrische shock te veroorzaken. WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE

SHOCK TE VOORKOMEN, DEKSEL (OF

RUG) NIET VERWIJDEREN. AAN DE

BEDIENEN. LET OP Dit apparaat is geclassificeerd als een klasse 1 laserproduct onder de veiligheidsnormen voor laserproducten, IEC 60825-1:2007. KLASSE 1 LASERPRODUCT D58-5-2-2a_A1_Nl WAARSCHUWING Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt. De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat. D3-4-2-1-4*_A1_Nl Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de handleiding bij dit toestel. D3-4-2-1-1_A1_Nl WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, D3-4-2-1-3_A1_Nl opspattend water, regen of vocht.

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat). WAARSCHUWING De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b*_A1_Nl Veiligheidsinformatie D3-4-2-2-1a_A1_Nl LET OP De STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a*_A1_Nl WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A1_Nl Gebruiksomgeving Temperatuur en vochtigheidsgraad op de plaats van gebruik: +5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt) Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige D3-4-2-1-7c*_A1_Nl verlichting). Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_A1_Nl WAARSCHUWING NETSNOER Pak het netsnoer beet bij de stekker. Trek de stekker er niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezien dit kortsluiting of een elektrische schok tot gevolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niet per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneer u de indruk krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen. S002*_A1_Nl Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen Symbool voor toestellen De symbolen op producten, verpakkingen en bijbehorende documenten geven aan dat de gebruikte elektronische producten en batterijen niet met het gewone huishoudelijk afval kunnen worden samengevoegd. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen. Symbolen voor batterijen Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, wordt gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu. Voor verdere informatie betreffende de juiste behandling, het opnieuw bruikbaar maken en de recyclage van gebruikte producten en batterijen kunt u contact opnemen met de plaatselijke overheid of een verkooppunt. Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kunt u contact opnemen met de plaatselijke overheid voor meer informatie over de juiste verwijdering van het product. K058a_A1_Nl

Veiligheidsinformatie Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat).

Veiligheidsinformatie Deze symbolen gelden alleen in de Europese Unie.

Veiligheidsinformatie Voor landen buiten de Europese Unie: Als u deze apparaten wilt afdanken, neem dan contact op met het gemeentehuis van uw woonplaats of de leverancier ervan en vraag naar de juiste manier van wegdoen. Dit apparaat is voorzien van een draagbare batterij of accu. U kunt de batterij of de accu als volgt veilig uit het apparaat verwijderen: Verwijder de oude accu en volg de stappen in omgekeerde volgorde van de montage. Voorkom milieuvervuiling en gezondheidsgevaar voor mens en dier en werp de oude batterij, het batterijpack of de accu in de daarvoor bestemde bak bij een officieel aangewezen inzamelpunt. Doe oude batterijen en accu’s nooit samen met het gewone huisvuil weg. Waar beschikbaar kunt u gebruik maken van het plaatselijke gratis inruilsysteem voor batterijen en accu’s. Stel de batterij (accu) niet bloot aan de hoge temperatuur van rechtstreekse zonnestraling, een open haard e.d. Auteursrechten Het is wettelijk verboden auteursrechtelijk beschermd materiaal zonder toestemming te kopiëren, uit te zenden, te vertonen, via de kabel uit te zenden, in het openbaar af te spelen en/of te verhuren. Dit product is voorzien van een kopieerbeveiliging die ontwikkeld is door Rovi Corporation. Kopieerbeveiligingssignalen worden op sommige schijven opgenomen. Bij het opnemen en afspelen van beelden van deze schijven, zal er storing optreden. Dit product bevat copyright-beveiligingstechnologie die beschermd wordt door Amerikaanse patenten en andere rechten op intellectuele eigendom. Het gebruik van deze copyrightbeveiliging moet door Rovi Corporation worden toegestaan, Deze beveiliging is uitsluitend bedoeld voor huiselijke en andere weergavetoepassingen tenzij door Rovi Corporation anders toegestaan. Terugconstrueren en demonteren is verboden.

VERBINDING TE WIJZIGEN IN

MET ONZE KLANTENSERVICE. Dit item maakt gebruik van auteursrechtbeschermende technologie die op haar beurt beschermd wordt door octrooien in de V.S. en andere intellectuele eigendomsrechten van Rovi Corporation. “Reverse engineering” en disassemblage zijn verboden. Veiligheidsinformatie

• Volgens de Amerikaanse wetgeving op het auteursrecht en de daarmee vergelijkbare wetgeving van andere landen, is het onbevoegd opnemen, gebruiken, vertonen, distribueren en bewerken van televisieprogramma’s, videobanden, BDROM disks, DVD’s, CD’s en andere beelden geluidsdragers civielrechtelijk en strafrechtelijk verboden.

Veiligheidsinformatie

• Veel DVD-disks zijn gecodeerd met kopieerbeveiliging. Daarom moet u de speler rechtstreeks op uw TV en niet op een videorecorder aansluiten. Als u de speler op een videorecorder aansluit, wordt het beeld van tegen kopiëren beveiligde disks vervormd.

Veiligheidsinformatie

Unieke eigenschappen

Meegeleverde toebehoren

Afspeelbare bestanden

Afstandsbediening In elkaar zetten van de speakers 16 luidspreker-opstelling 17 Aansluiten van het snoer

18 Wandmontage 18 Aanvullende informatie over het ophangen van luidsprekers 19 Het systeem positioneren

Op uw TV aansluiten 20 HDMI OUT-uitgang 22 Videoaansluiting 22 Scart-aansluiting

Andere bediening-shandelingen 28 Informatie over disks op het Installeren

Pas de Initial Settings aan (Initial Optionele apparatuur aansluiten

AUX-ingang 23 PORTABLE-ingang 24 USB-apparaten aansluiten 24 Antenne aansluiten beeldscherm weergeven 28 DVD-menu weergeven 28 De titels op een DVD weergeven 28 Een ondertiteltaal selecteren 28 Wijzigt de audio 28 Wijzigt de invalshoek 28 DVD’s afspelen met 1,4x normale snelheid 29 Laatste Sc geheugen 29 A-B Repeat 29 Een programmalijst aanmaken 30 Andere functies die in het programmamenu beschikbaar zijn Zoeken naar een schijf 30 Fotobestanden als een diavoorstelling bekijken 30 Naar muziek luisteren tijdens een diavoorstelling Inhoudsopgave

Radio bedienen 31 Naar de radio luisteren 31 Radiostations programmeren 31 Alle opgeslagen stations verwijderen 31 Slechte FM-ontvangst verbeteren 32 Informatie over een radiostation bekijken

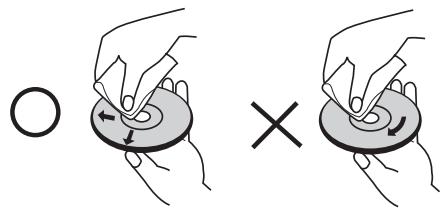

Wat u over disks moet weten

Behandeling van het apparaat

Bediening van de TV met de afstandsbediening van de speler Taalcodes Geavanceerde bediening-

Regiocodes smogelijkheden

35 Schermbeveiliging 35 Geluidsweergave tijdelijk uitschakelen 35 Audio Sync

35 Luisteren naar muziek van uw draagbare spelen of extern apparaat 36 Instellen van het televisiesysteem

opiëren van bestanden op de USB-apparatuur

pnemen van audio CD-tracks op USB-apparatuur

Karaoke 38 Karaoke gebruiken 39 Extra functies voor karaoke

• DVD-R/-RW/-R DL- en DVD+R/+RW/+R DL-discs DVD-Video die in de Videomodus zijn opgenomen Voorbereiding Unieke eigenschappen DVD VR DVD-R/-RW/-R DL-discs die in de VR-modus zijn opgenomen Video CD Video-CD’s (inclusief Super-VCD’s) CD(R/RW)

• CD-R/-RW/-ROM-discs met muziek die is opgenomen in het CD-DA formaat Portable-ingang Luister naar muziek van uw draagbare apparaten. (MP3-speler, notebook e.d.) JPEG JPEG-bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/-ROM-discs DivX DivX-videobestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/-ROM-discs WMA WMA -bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/-ROM-discs MP3 MP3 -bestanden die zijn opgenomen op DVD-R/-RW/-R DL-discs, CD-R/-RW/-ROM-discs Rechtstreeks opnemen op USB Muziek van CD’s op uw USB-apparaat opnemen.

• Alleen schijven die zijn gefinaliseerd kunnen worden afgespeeld.
• Dit apparaat is niet compatible met CPRM. Discs die niet kunnen worden afgespeeld

Blu-ray discs HD DVD’s AVCHD AVCREC DVD-Audio discs DVD-RAM discs SACD’s CD-G Discs die zijn opgenomen met de pakketschrijfmethode

• Programma’s die slechts eenmaal kunnen worden opgenomen en die (reeds) op een DVD-R/-RW/-R DL-disc zijn opgenomen Voorbereiding Meegeleverde toebehoren Controleer de meegeleverde toebehoren en zorg ervoor dat u ze herkent.

Gebruikte symbolen in deze handleiding Let op Maakt u attent op speciale aanwijzingen en bedieningsfuncties. WAARSCHUWING Afstandsbediening (1) Alle hieronder vermelde schijven en bestanden ALL AAA/R03 droge celbatterijen (2) FM-antenne (1) Antislipkussentjes (1) Netsnoer MP3 bestanden MP3 DVD en voltooide

DVD Video CD en Super VCD VCD WMA bestanden WMA DivX bestanden DivX Audio CDs ACD JPEG bestanden JPEG Regiocode Kleur-gecodeerde speakerkabels (4) Schroeven M4 x 12 (8) (Deze worden gebruikt voor bevestiging van de bovenste en onderste kast.) Schroeven M4 x 16 (16) (Deze worden gebruikt voor bevestiging aan het voetstuk en de onderste kast.) WAARSCHUWING Berg kleine onderdelen op buiten het bereik van kinderen en peuters. Raadpleeg onmiddellijk een arts indien kleine onderdelen per ongeluk worden ingeslikt

• Handleiding (Dit document) De regiocode is bij dit toestel op de achterkant aangegeven. Dit toestel kan alleen DVD schijven afspelen met dezelfde regiocode als op de achterkant van het toestel of “All”.
• De meeste DVD schijven hebben een wereldbol met een of meer nummers erop, afgebeeld op de hoes. Dit nummer moet overeenkomen met de regiocode van uw toestel anders kan de schijf niet afgespeeld worden.
• Als u een DVD met een andere regiocode dan op uw speler wilt afspelen, zal het bericht “Incompatible disc region number Can’t play disc” op het TV-scherm afgebeeld worden.

Voorbereiding VIDEO-kabel (1) Vestigt uw aandacht op voorzorgsmaatregelen die mogelijke schade door verkeerd gebruik kunnen voorkomen.

Voorbereiding Afspeelbare bestanden

• Alleen discs die zijn opgenomen volgens de ISO9660 niveau 1, niveau 2 en Jolietnormen kunnen worden afgespeeld.
• Bestanden met een DRM-beveiliging kunnen niet worden afgespeeld.

• Andere bestanden dan de onderstaande (WMV, MPEG4-AAC, enz.) kunnen niet altijd worden afgespeeld. Geschikte videobestand-formaten DivX Extensie: .divx .avi Resolutie: maximaal 720 x 480

• DivX is een mediatechnologie die ontwikkeld is door DivX, Inc. DivX mediabestanden omvatten bewegende beelden.
• DivX-bestanden kunnen ook voorzien zijn van geavanceerde afspeelfuncties zoals menuschermen en de keuze uit verschillende talen voor de ondertiteling of gesproken commentaar.
• Bestanden zonder DivX-videosignalen kunnen niet worden afgespeeld, ook niet als ze de extensie “.avi” hebben. Weergeven van externe ondertitelingsbestanden
• De hieronder vermelde lettertypen zijn beschikbaar voor externe ondertitelingsbestanden. Het juiste lettertype is op het scherm zichtbaar door de Subtitle Language op blz. 26 zodanig in te stellen dat deze met het ondertitelbestand overeenkomt.

• Deze disc-speler biedt de volgende taalgroepen: Groep 1 Afrikaans (af), Baskisch (eu), Catalaans (ca), Deens (da), Nederlands (nl), Engels (en), Faeroërs (fo), Fins (fi), Frans (fr), Duits (de), Ijslands (is), Iers (ga), Italiaans (it), Noors (no), Portugees (pt), Reto-Romaans (rm), Schots (gd), Spaans (es), Zweeds (sv) Groep 2 Albanees (sq), Kroatisch (hr), Tsjechisch (cs), Hongaars (hu), Pools (pl), Roemeens (ro), Slowaaks (sk), Sloveens (sl) Groep 3 Bulgaars (bg), Wit-Russisch (be), Macedonisch (mk), Russisch (ru), Servisch (sr), Oekraïens (uk) Groep 4 Hebreews (iw), Jiddisch (ji) Groep 5 Turks (tr)

• Sommige externe ondertitelingsbestanden kunnen onjuist of helemaal niet worden weergegeven.
• Voor externe ondertitelingsbestanden kunnen alleen de volgende bestandsnaamextensies worden gebruikt (overigens worden deze bestanden niet aangegeven in het discnavigatiemenu): .srt, .sub, .ssa, .smi
• De bestandsnaam van het speelfilmbestand moet worden herhaald aan het begin van de bestandsnaam voor het externe ondertitelingsbestand.
• Het aantal externe ondertitelingsbestanden waartussen u kunt overschakelen voor hetzelfde speelfilmbestand bedraagt maximaal 10. Geschikte beeldbestandsformaten JPEG Extensie: .jpg .jpeg
• Resolutie: Tot 3 072 x 2 048 beeldpunten
• Deze disc-speler is geschikt voor basistype JPEG-bestanden.
• Deze disc-speler is geschikt voor Exif versie 2.2. Geschikte audiobestandsformaten

• Deze speler ondersteunt niet VBR (Variable Bit Rate) en lossless codering (zonder kwaliteitsverlies). Voorbereiding Windows Media™ Audio (WMA) Extensie: .wma
• Bemonsteringsfrequenties: 32 kHz, 44,1 kHz en 48 kHz
• Bitwaarde: Tot 192 kbps

• Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen.
• Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. MPEG-1 Audio Layer 3 (MP3) Extensie: .mp3
• Bemonsteringsfrequenties: 32 kHz, 44,1 kHz en 48 kHz
• Bitsnelheid: 128 kbps of hoger wordt aanbevolen
• ID3 tag Ver1.1 wordt door dit apparaat ondersteund. Compatible USB Devices

• MP3-speler: MP3-speler van het type Flash
• USB-flashapparaat: apparaten die USB

2.0 of USB 1.1 ondersteunen.

• De USB-functie van dit apparaat ondersteunt niet alle USB-apparaten. Eisen voor USB-apparaten

• A pparaten die extra programmainstallatie vereisen wanneer u deze hebt aangesloten op een computer, worden niet ondersteund.
• Trek het USB-apparaat niet uit, als het werkt.

• Bij een USB-stick met hoge capaciteit, kan het langer dan een paar minuten duren om doorzocht te worden.
• Om gegevensverlies te voorkomen moet u een back-up van alle gegevens maken.
• Als u een USB-verlengsnoer of USBhub gebruikt, wordt het USB-apparaat niet herkend.
• Werken met het bestandssysteem NTFS wordt niet ondersteund. (Alleen het bestandssysteem FAT (16/32) wordt ondersteund.)
• Deze eenheid wordt niet ondersteund wanneer het totaal aantal bestanden 600 of meer is.
• Ondersteuning van externe HDD, kaartlezers, vergrendelde apparatuur, of harde USB-apparaten wordt niet gegarandeerd. e USB-poort van de eenheid kan net
• D op de PC worden aangesloten. De eenheid kan niet worden gebruikt als een opslagapparaat.
• Sommige bestanden met kopieerbeveiliging kunnen niet worden afgespeeld.
• Het maximaal aantal tekens dat kan worden weergegeven voor de map- en bestandsnamen op de Disc Navigator is

• De volgorde van de map- en bestandsnamen die op de Disc Navigator worden weergegeven is afhankelijk van de tijd en datum waarop de mappen of bestanden op het USBapparaat zijn aangemaakt.

• Deze speler is geschikt voor bestanden die zijn gecodeerd met Windows Media Player versie 7/7.1, Windows Media Player voor Windows XP of de Windows Media Player 9 Serie.

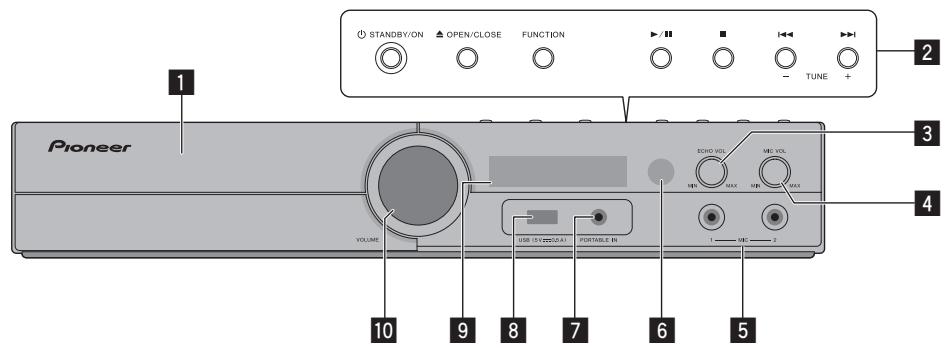

Voorbereiding Frontpaneel

1 Disklade 3 ECHO VOL 2 Bedieningsknoppen STANDBY/ON Schakel het toestel AAN/UIT. OPEN/CLOSE FUNCTION Hiermee wijzigt u de invoerbron of – functie. (Afspelen/Pauzeren) (Stoppen) (Overslaan) – TUNE + (Afstemmen op radiozenders) 4 MIC VOL

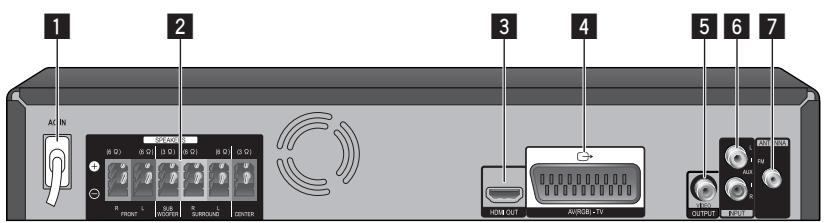

Voorbereiding 1 AC IN Steek deze kabel in een stopcontact. 2 SPEAKERS-connectors 3 HDMI OUT (type A); voor aansluiting op een TV met HDMI-ingangen. 4 Scart-aansluiting 5 VIDEO OUTPUT

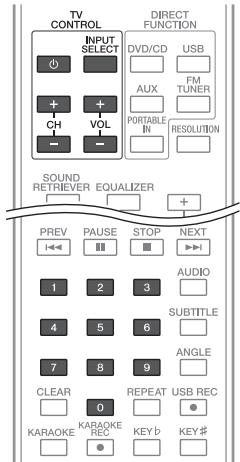

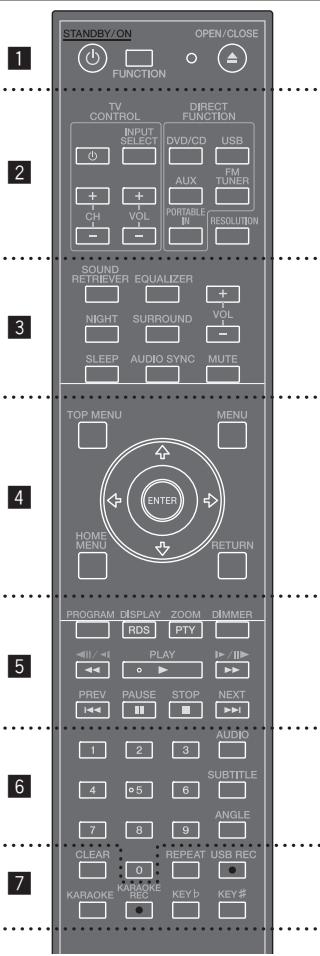

TV bedieningsknoppen : Bestuurt de TV. De TV besturen U kunt het geluidsniveau, de bronkeuze en de aan/uit-schakelaar van Pioneer TV’s bedienen (Zie blz. 42 voor meer gegevens). DIRECT FUNCTION-toetsen : Wijzigt de ingangsbron of functie. RESOLUTION : Stelt de uitgangsresolutie voor HDMI in.

NIGHT : Wisselt tussen de nachtmodus AAN/UIT. SLEEP : Schakelt het systeem op een door u gekozen tijd automatisch uit.

VOL (Volume) (+/–) : Past het luidsprekervolume aan. MUTE : Om het geluid stilt e zetten.

• • • • • • • • • • • • 4• • • • • • • • • • • • •

• • • • • • • • • • • • •1• • • • • • • • • • • • STANDBY/ON () : Schakel het toestel AAN/UIT. FUNCTION : Selecteert de functie en invoerbron. (DVD/CD, USB, FM TUNER, AUX, PORTABLE IN) TOP MENU : Indien de huidige DVD een titel heeft, zal het titelmenu op het scherm worden getoond. Anders wordt het schijfmenu getoond. MENU : Opent het menu van een DVD schijf. / / / (omhoog/omlaag/links/rechts) : Wordt gebruikt om te navigeren door onscreen schermen. Voorbereiding ENTER : Bevestigt menukeuze. HOME MENU : Indrukken om het HOME MENU weer te geven/te verbergen. RETURN : Gaat terug in het menu of verlaat het Initial Settings-menu (Initial Settings).
• • • • • • • • • • • • 5• • • • • • • • • • • • • PROGRAM : Legt FM radiostations vast. ZOOM (PTY) : Zoomt in of uit. Als deze toets wordt ingedrukt terwijl de FMtuner is geselecteerd, dan wordt de programmatypewaarde gewijzigd. DIMMER : Stelt de helderheid van het beeldscherm in. (), () : Vooruit of achteruit zoeken. PLAY (d) : Start de weergave. PREV (), NEXT () : Ga naar volgende of vorige titel/hoofdstuk/track/bestand. PAUSE () : Afspelen pauzeren. ANGLE : Op DVD-Videoschijven met meerdere invalshoeken kan de invalshoek tijdens de weergave worden gewijzigd.
• • • • • • • • • • • • 7• • • • • • • • • • • • • CLEAR : Verwijdert een nummer uit de Programmalijst. REPEAT : Selecteert Title Repeat, Chapter Repeat of Track Repeat. USB REC () : Rechtstreekse USB-opnamen. KARAOKE : Indrukken om het Karaokeinstellingenscherm weer te geven. KARAOKE REC () : Start met de opname van KARAOKE. KEY : Verlaagt de toonhoogte voor KARAOKE met een halve noot. KEY : Verhoogt de toonhoogte voor KARAOKE met een halve noot. Plaats de batterijen in de afstandsbediening
• Let op dat + (plus) en – (min) op de batterij overeenkomen met die op de afstandsbediening.
• De bij het systeem meegeleverde batterijen zijn bestemd voor het eerste gebruik en niet voor langdurig gebruik. Wij adviseren het gebruik van duurzame alkalische batterijen. STOP () : Stopt afspelen of opnemen.
• • • • • • • • • • • • 6• • • • • • • • • • • • • 0 tot 9 numerieke toetsen : Selecteert genummerde opties in een menu. AUDIO : Voor schijven of bestanden die multiple audiostreams/kanalen bevatten, kan de audiostream/het kanaal tijdens de weergave worden gewijzigd. SUBTITLE : Op DVD‑Video- of DivX-schijven met ondertitles in meerdere talen kan de ondertitel tijdens de weergave worden gewijzigd. WAARSCHUWING Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Batterijen kunnen hierdoor gaan lekken, oververhitten, exploderen of in brand vliegen. Bovendien vermindert dit de levensduur of prestaties van de batterijen. Wanneer u lege batterijen weggooit, gelieve daarbij de geldende wetgeving en bepalingen na te leven.

Voorbereiding DISPLAY (RDS) : Opent Display op scherm. Als deze toets wordt ingedrukt terwijl FM is geselecteerd, dan wordt de Display op het apparaat als volgt gewijzigd: Frequentie → PTY → RT → PS → Frequentie

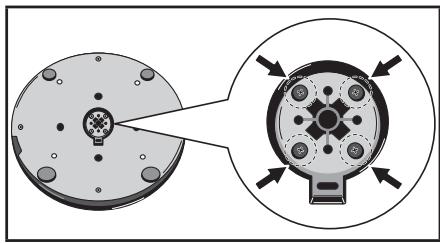

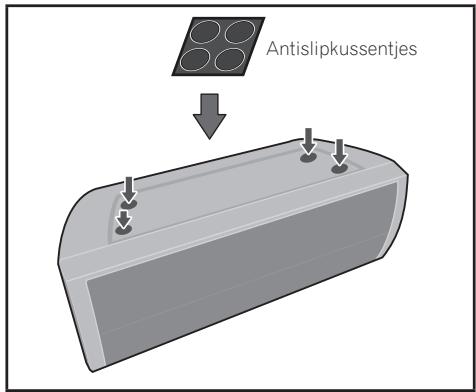

onderkant van elke luidspreker. Antislipkussentjes In elkaar zetten van de speakers

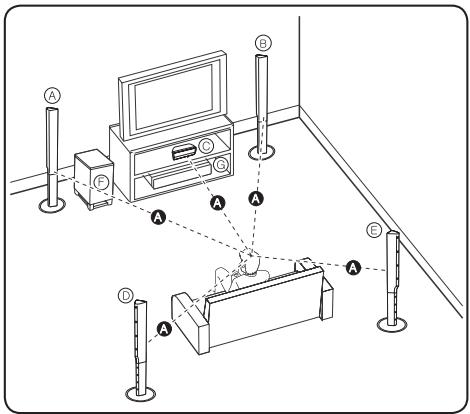

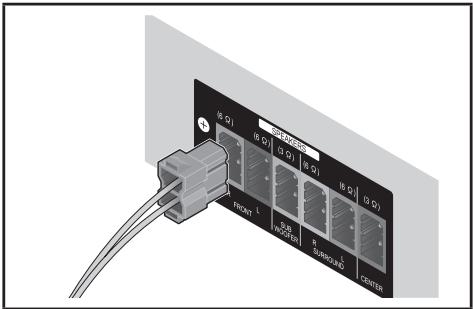

luidspreker-opstelling Installeren

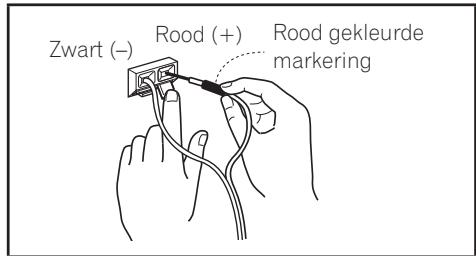

1. Sluit de luidsprekerkabels op de speler

aan. Steek de snoeren die op het apparaat zijn aangesloten in de connector met dezelfde kleur van de luidspreker. WAARSCHUWING

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt.
• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.
• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

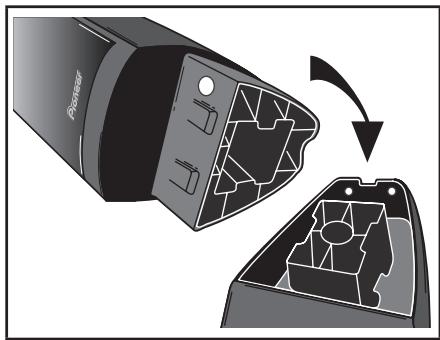

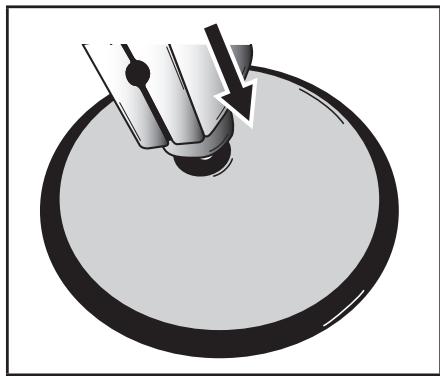

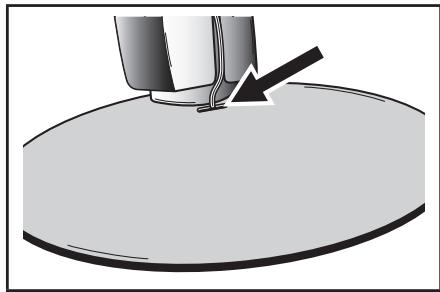

3. Installeer de voor/surroundluidspreker.

1 Leid de luidsprekerkabel door het kabelgat aan de zijkant van het voetstuk. 2 Zet de onderste kast zodanig op het voetstuk, dat het kabelgat zich aan de achterzijde bevindt. Installeren 3 Bevestig het voetstuk met behulp van de vier schroeven (M4 x 16) via de onderzijde aan de onderste kast . 4 Plaats de bovenste kast op de onderste kast. WAARSCHUWING Aansluiten van het snoer

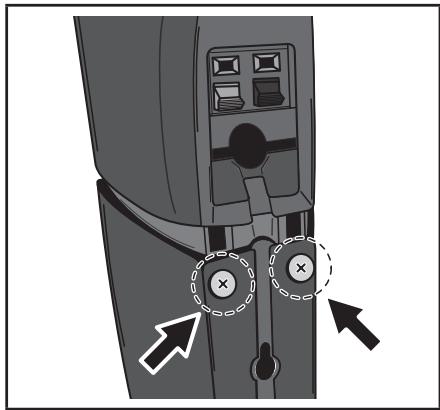

1. Bevestig een uiteinde van het

bijgeleverde luidsprekersnoer aan de achterkant van de luidspreker. Verbind de draad met de gekleurde markering met de rode (+) aansluiting; verbind de niet gemarkeerde draad met de (–) aansluiting. Druk op de lipje van de veerklem en steek de draad naar binnen, zoals hieronder is aangegeven. Laat het lipje los om de draad vast te zetten. Zwart (–) Rood (+) Rood gekleurde markering

• Draai de schroeven niet te strak aan. Doet u dat wel, dan kunnen de schroeven en/ of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage. Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die mogelijk te veel druk op de schroeven en de moeren uitoefenen. Zorg ervoor dat er zich tijdens de montage geen vreemde voorwerpen tussen het voetstuk en de onderste kast bevinden. Als de unit wordt gemonteerd terwijl er zich vreemde voorwerpen bevinden tussen het voetstuk en de onderste kast, dan wordt de unit mogelijk niet goed aan elkaar bevestigd, waardoor hij kan kantelen of omvallen.
• Ga niet op de voet van de hoge luidspreker staan om de luidspreker op zijn plaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letsel veroorzaken. Wees vooral voorzichtig als er kinderen in de buurt zijn. 5 Bevestig de bovenste en de onderste kast met behulp van de twee schroeven (M4 x 12) via de achterzijde van de luidspreker.

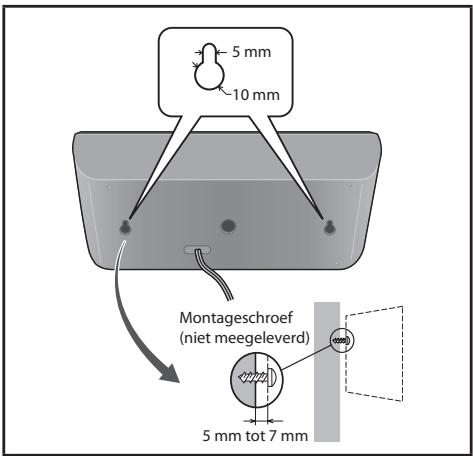

Installeren Wandmontage In de middenluidspreker bevindt zich een montagegat dat kan worden gebruikt om de luidspreker aan de wand te bevestigen. Vóór de montage

Installeren Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal. U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. WAARSCHUWING

• Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies.
• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie. 5 mm 10 mm Montageschroef (niet meegeleverd) 5 mm tot 7 mm Aanvullende informatie over het ophangen van luidsprekers Monter de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: De middelste luidspreker die bij dit systeem wordt geleverd is magnetisch beschermd. Afhankelijk van de montagesituatie is het echter mogelijk dat er kleurvervorming op het beeldscherm optreedt als een of meer luidsprekers te dicht bij de televisie worden gemonteerd. ISchakel als u dit constateert de stroom van de televisie uit en na 15 tot 30 minuten weer in. Als u het probleem hierdoor niet kunt oplossen, moet de u de luidsprekers op grotere afstand van de televisie hangen. De subwoofer is niet magnetisch afgeschermd en mag dus niet dicht bij een televisie of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van een subwoofer worden bewaard. De subwoofer mag niet aan een wand of plafond worden opgehangen. Door hun gewicht kunnen ze vallen en verwondingen veroorzaken. Installeren Het systeem positioneren De volgende illustratie toont een voorbeeld van hoe u het systeem opstelt. Bemerk dat de illustraties in deze instructies verschillen van de werkelijke eenheid om dingen goed uit te kunnen leggen. Voor de best mogelijke surround sound dienen alle luidsprekers anders dan de subwoofer gezet te worden op dezelfde afstand van de luisterpositie ( ). Subwoofer: de positie van de subwoofer is niet cruciaal, omdat lage basgeluiden niet duidelijk één kant opgaan. Maar het is beter de subwoofer vlakbij de luidsprekers voor te zetten. Draai hem wat naar het midden van de ruimte om de weerkaatsing van de muren te verminderen. Eenheid. WAARSCHUWING

• De luidsprekers bevatten magnetische onderdelen, en daardoor is het mogelijk dat er verkleuring op het televisiescherm (CRT) of op de monitor optreedt. Gebruik de luidsprekers niet in de buurt van het televisiescherm (CRT) of het scherm van de PC-monitor. Luidspreker midden: Plaats de middelste luidspreker onder of voor de monitor of het scherm. Surround luidspreker links (L)/ Surround luidspreker rechts (R): Zet deze luidsprekers achter uw luisterpositie en laat ze ietwat naar binnen wijzen.

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken. *Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.
• Plaats de centerluidspreker buiten bereik van kinderen. Wanneer een luidspreker valt, kan hij worden beschadigd en lichamelijk letsel en/ of materiële schade veroorzaken. Luidspreker linksvoor (L)/ Luidspreker rechtsvoor (R): Zet de luidsprekers voor aan de kanten van het beeldscherm of scherm en zo op één lijn met het schermoppervlak als mogelijk.

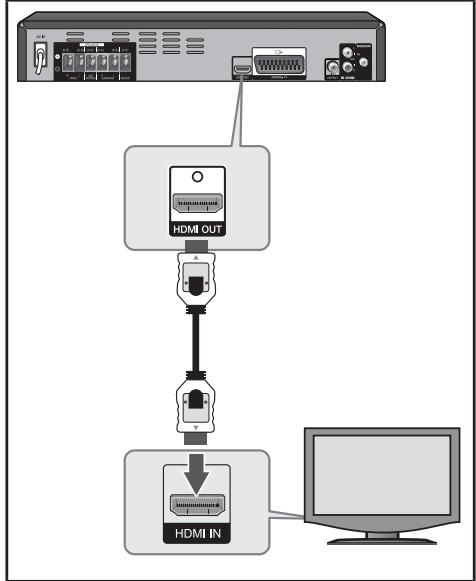

Installeren Op uw TV aansluiten Maak een van de volgende verbindingen, afhankelijk van de mogelijkheden van uw bestaande apparatuur. Let op

• Afhankelijk van de mogelijkheden van de TV en andere apparaten kunt u de speler op verschillende manieren aansluiten. Kies één van de aansluitmogelijkheden die in deze handleiding beschreven zijn. HDMI OUT-uitgang Als u een TV of monitor met een HDMIaansluiting bezit, kunt u deze met een HDMI-kabel op deze speler aansluiten. Sluit het HDMI OUT-aansluitpunt van de speler aan op het HDMI IN-aansluitpunt van een voor HDMI geschikte TV of monitor. Stel het bronsignaal van de TV in op HDMI (zie de gebruikershandleiding van de TV). HDMI OUT-uitgang Installeren

• Zie de handleiding van uw TV, stereoinstallatie of andere apparaten voor de beste manier van aansluiten. WAARSCHUWING
• Sluit de speler rechtstreeks op de TV aan. Stem de TV af op het juiste videoingangskanaal.
• Sluit de speler niet aan via een videorecorder. Het beeld kan door de kopie vervormd worden. TIP Met deze HDMI-aansluiting kunt u volop genieten van digitale audio- en videoweergave. Installeren Let op
• Wanneer een aangesloten HDMI-apparaat geen audio-uitvoer van het apparaat accepteert, is ht mogelijk dat het geluid van het HDMI-apparaat wordt vervormd of niet hoorbaar is.
• Let op het volgende wanneer u een voor HDMI of DVI geschikt apparaat aansluit: - Schakel het HDMI/DVI-apparaat en de speler uit. Schakel het HDMI/DVI-apparaat vervolgens weer in en laat het plm. 30 seconden met rust; schakel vervolgens de speler in. - Het aangesloten apparaat is compatibel met 720x480i (of 576i), 720x480p (of 576p), 1280x720p,1920x1080i of 1920x1080p videoingangssignalen.
• Niet alle met HDCP-compatibele HDMI- en DVI-apparaten zijn voor aansluiting op de speler geschikt. - Bij niet-HDCP-apparaten wordt het beeld niet storingvrij weergegeven. - In een dergelijk geval speelt de speler niet af en gaat het TV-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien. WAARSCHUWING
• Als u de resolutie verandert nadat u de verbinding hebt gemaakt, is er kans op storingen. U kunt dit probleem oplossen door de speler uit en weer in te schakelen.
• Wanneer de HDMI-aansluiting met HDCP niet geverifieerd is, gaat de TV-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien. Controleer in dat geval de HDMI-verbinding of ontkoppel de HDMI-kabel.
• Als u ruis (“sneeuw”) of lijnen op het scherm ziet, controleer dan de HDMI-kabel (deze mag in het algemeen niet langer zijn dan 4,5 m) en gebruik een High Speed HDMI® Cable (Versie 1.3).

Installeren - Het video-ingangssignaal van het aangesloten apparaat is nu voor deze speler correct ingesteld.

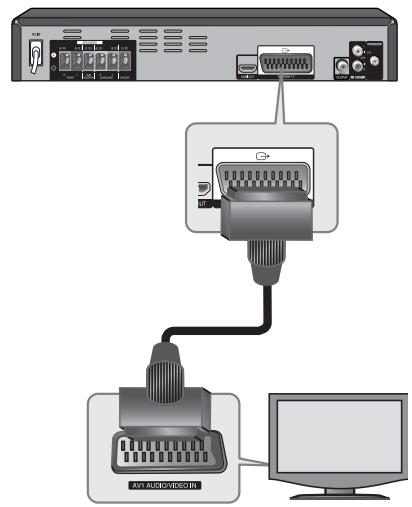

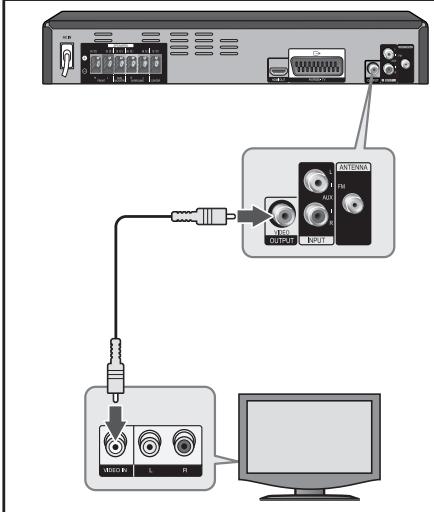

Installeren Videoaansluiting Scart-aansluiting Sluit de VIDEO OUTPUT-stekkerbus op de speler met een videokabel op de video-in stekkerbus van de TV aan. Sluit de Scart-connector van het apparaat met een Scart-kabel aan op de Scartaansluiting van de televisie. U kunt het geluid beluisteren via de luidsprekers van het systeem. U kunt het geluid beluisteren via de luidsprekers van het systeem. Videoaansluiting

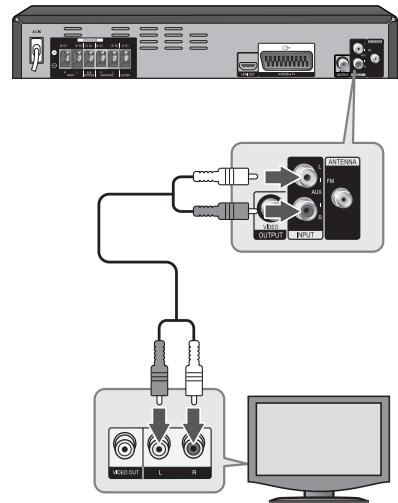

Scart-aansluiting Installeren Installeren Optionele apparatuur aansluiten AUX-ingang

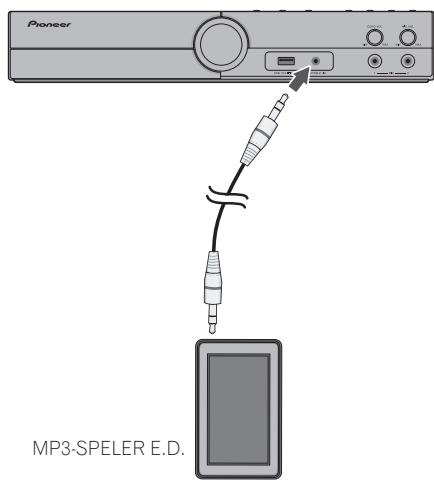

PORTABLE-ingang Sluit de uitgang van het draagbare apparaat (MP3, PMP e.d.) aan op de PORTABLE-ingang. PORTABLE-ingang Sluit de uitgang van een hulpapparaat aan op de AUX AUDIO-ingang (L/R). Als uw TV maar één audio-uitgang (mono) heeft, moet u deze aansluiten op de linkse (witte) audiostekkerbus van het receiversysteem.

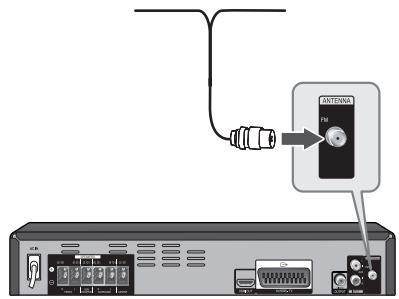

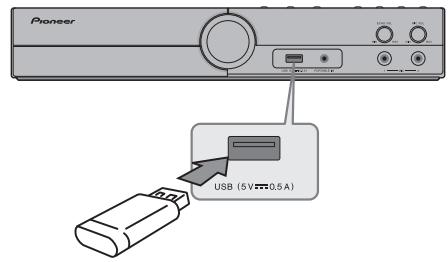

Installeren USB-apparaten aansluiten Antenne aansluiten Sluit de USB-poort van een USB-geheugen (of MP3-speler e.d.) aan op de USB-poort aan de voorkant van het receiversysteem. Om radiostations te ontvangen moet u de meegeleverde FM-antennes aansluiten. USB-apparaten aansluiten Sluit de FM-draadantenne aan op de aansluiting voor een FM-antenne op het apparaat. Antenne aansluiten

Installeren Een USB-apparaat van het apparaat loskoppelen 1.Kies een andere functiemodus of druk tweemaal achtereen op STOP (). 2.Maak het USB-apparaat van de unit los. Let op Trek de FM-antenne over de volle lengte uit. Nadat u de FM-draadantenne hebt aangesloten kunt u deze het best zoveel mogelijk horizontaal bevestigen. Installeren Pas de Initial Settings aan (Initial Settings) U kunt met het Initial Settings-menu (Initial Settings) verscheidene aanpassingen doen zoals aan het beeld en geluid. U kunt onder andere ook een taal voor de ondertitels en het Initial Settings-menu (Initial Settings) instellen. Zie blz.25 tot 26 voor gegevens over ieder onderdeel in het Initial Settings-menu (Initial Settings).

1. Druk op DVD/CD of druk enkele malen

op FUNCTION om “DVD/CD”-functies te selecteren.

2. Druk op HOME MENU om “HOME MENU”

Helpmenu voor installeren Knoppen

Bediening Naar een ander menu gaan. Naar het vorige menu gaan. Naar het volgende menuniveau gaan of een menu selecteren. HOME MENU RETURN ENTER Het Initial Settings-menu verlaten (Initial Settings). Het menu bevestigen. Initial Settings-menu (Initial Settings) De oorspronkelijke fabrieksinstellingen worden cursief aangegeven. Digital Audio Out instellingen HDMI Out Kies welke audiosignalen u wilt weergeven via de HDMI OUT-aansluiting (LPCM (2CH)/ Auto/Off) overeenkomstig het aangesloten HDMI-geschikte apparaat. Video Output instellingen TV Screen Kies het geschikte beeldweergaveformaat (4:3 (Letter Box)/4:3 (Pan & Scan)/ 16:9 (Wide)/16:9 (Compressed)), overeenkomstig het aangesloten TV-toestel e.d. HDMI Resolution Kies de resolutie voor de videosignalen die worden uitgestuurd via de HDMI OUTaansluitingen (720x480i/720x576i/ 720x480p/720x576p/1280x720p/ 1920x1080i/1920x1080p)). HDMI Color Kies welke videosignalen er worden uitgestuurd via de HDMI OUT-aansluiting (Full range RGB/RGB/Component). Deep Color Selecteer Auto als de aangesloten TV of monitor compatible is met Deep Color (Auto/Off).

Installeren Het Initial Settings-menu (Initial Settings) weergeven en verlaten

Installeren Language instellingen Options instellingen Audio Language Parental Lock Selecteer de gewenste taal voor de geluidstrack als u een DVD-Videoschijf beluistert (English/beschikbare talen/Other Language). Beperkingen instellen voor het bekijken van DVD-Video’s (Password/Level Change/ Country Code). Subtitle Language Selecteer de gewenste taal voor de ondertiteling die voor DVD-Videoschijven wordt getoond (English/beschikbare talen/ Other Language).

Installeren DVD Menu Lang. Selecteer de gewenste taal voor de menudisplay van DVD-Videoschijven (w/Subtitle Lang./beschikbare talen/Other Language). Subtitle Display Kies of u ondertitels wilt zien (On) of niet (Off). Display instellingen OSD Language Selecteer de gewenste taal voor de bedieningsberichten (Play, Stop, enz.) die op het televisiescherm worden weergegeven (English/beschikbare talen). Angle Indicator Kies of u de beeldhoekaanduiding op het TV-scherm wilt zien (On) of niet (Off). On Screen Display Kies of u de bedieningsaanwijzingen (Play, Stop, e.d.) op uw TV-scherm wilt zien (On) of niet (Off). DivX VOD Toont de registratiecode van de disc-speler die vereist is voor het afspelen van DivX VOD-bestanden (Activate/Deactivate). INFORMATIE OVER DIVX-VIDEO: DivX® is een digitaal videoformaat dat is gemaakt door DivX, LLC, een dochteronderneming van Rovi Corporation. Dit toestel is officieel DivX Certified® (DivX-gecertificeerd) voor het afspelen van DivX-video. Bezoek divx.com voor meer informatie en softwareprogramma’s voor het converteren van uw bestanden naar DivX-video. OVER DIVX VIDEO-ON-DEMAND: Dit DivX Certified® apparaat dient te worden geregistreerd voor het afspelen van gekochte DivX Video-on-Demand (VOD)films. In het DivX VOD-onderdeel van het instellingenmenu van uw apparaat kunt u uw registratiecode vinden. Ga naar vod. divx.com voor meer gegevens over de voltooiing van uw registratie. Auto Power Off Kies of u de stroom automatisch wilt laten uitschakelen (On) of niet (Off). Wanneer het apparaat is ingeschakeld (On), dan wordt het apparaat automatisch weer uitgeschakeld indien het 30 minuten of langer niet is bediend. Load Default Stel de instellingen terug op de fabrieksinstellingen. Bediening

Bediening De eerste bedieningshandelingen

1. Plaats met behulp van OPEN/CLOSE een

disk in de disklade van het apparaat of sluit een USB-apparaat op de USBpoort aan. Doe dit Naar het volgende of vorige hoofdstuk, nummer of bestand overspringen. Druk tijdens het afspelen op of om naar het volgende hoofdstuk of nummer te gaan of terug te gaan naar het begin van het huidige hoofdstuk of nummer. Druk tweemaal kort op om terug te gaan naar het vorige hoofdstuk of nummer. Snel naar een bepaald punt gaan door een bestand snel vooruit of snel achteruit af te spelen. Druk tijdens het afspelen een paar keer op of om de vereiste scansnelheid te kiezen. Druk op PLAY om naar de normale snelheid terug te gaan. Herhaald of in willekeurige volgorde afspelen Druk op HOME MENU en selecteer tijdens het afspelen de afspeelmodus, of druk tijdens het afspelen op REPEAT, en vervolgens wordt de huidige titel, het hoofdstuk of de track herhaald of willekeurig afgespeeld. - Repeat Play kan worden gebruikt voor DVD, CD, VCD, DivX. - Random Play kan worden gebruikt voor DVD, CD, VCD.

2. Selecteer de DVD/CD of de USB-functie

door de toets FUNCTION, DVD/CD of USB in te drukken.

3. Selecteer door op / / / te drukken

een bestand (of nummer of titel) dat u wilt afspelen. Let op Als “Can’t play this format” verschijnt, selecteer dan een bestand dat wél geschikt is. Voor Doe dit Stoppen Druk op Afspelen Druk op d Pauzeren Druk op Beeld-voor-beeld afspelen Druk tijdens PAUSE op om verder te gaan naar het volgende frame of om terug te keren naar het vorige frame. om verder te spelen kan worden gebruikt voor DVD, VCD en DivX, maar om terug te keren naar het vorige frame kan alleen voor DVD worden gebruikt. Als u of tijdens PAUSE ingedrukt houdt, dan gaan deze functies over in slow-motionweergave of omgekeerde slowmotionweergave. Als of tijdens slow-motionweergave of omgekeerde slowDe motionweergave wordt weergavesnelheid ingedrukt, kan de vertragen afspeelsnelheid worden gewijzigd. De slowmotionweergavefunctie kan worden gebruikt voor DVD, VCD en DivX. De omgekeerde slowmotionweergavefunctie kan alleen voor DVD worden gebruikt.

Bediening Andere bedieningshandelingen Informatie over disks op het beeldscherm weergeven DVD

ACD VCD Een ondertiteltaal selecteren DVD DivX Tijdens het afspelen drukt u herhaaldelijk op SUBTITLE om een gewenste ondertiteltaal te selecteren. Wijzigt de audio DivX DVD ACD VCD U kunt uiteenlopende informatie over een geladen disk op het beeldscherm weergeven. Druk tijdens de weergave op AUDIO naar de audiostream/het audiokanaal.

1. Druk op DISPLAY om gevarieerde

informatie weer te geven. Afhankelijk van het disktype en de afspeelstatus kunnen de weergegeven onderwerpen verschillen. Wijzigt de invalshoek Bediening DVD-menu weergeven DVD Wanneer u een DVD-disk afspeelt die verschillende menu’s bevat, kunt u met behulp van het Menu het gewenste menu selecteren.

Het menu van de disk verdwijnt.

2. Selecteer het menu met / / / .

3. Druk ter bevestiging op ENTER.

De titels op een DVD weergeven DVD Wanneer u een DVD-disk afspeelt die verschillende titels bevat, kunt u met behulp van het Menu de gewenste titel selecteren.

1. Druk op TOP MENU.

De titel van de disk verschijnt.

2. Selecteer het menu door op / / / te

3. Druk ter bevestiging op ENTER.

DVD Druk tijdens de weergave op ANGLE om de invalshoek te wijzigen. Als een scene met meerdere invalshoeken wordt afgespeeld, verschijnt een ikoon op het scherm (dit kan indien gewenst worden uitgeschakeld — zie Display-instellingen op blz 26). DVD’s afspelen met 1,4x normale snelheid DVD Bij weergave met 1,4x normale snelheid kunt u de beelden sneller bekijken en het geluid sneller beluisteren dan bij afpelen met normale snelheid.

1. Om het opgenomen materiaal met

1,4 maal de normale snelheid af te spelen, drukt u tijdens het afspelen op /(). Op het scherm verschijnt “X1.4 ”.

2. Druk nogmaals op om af te sluiten.

Bediening Laatste Sc geheugen DVD Dit toestel onthoudt de laatste scène van de laatst bekeken schijf. De laatste scène blijft in het geheugen, zelfs als u de schijf verwijdert uit het toestel of het toestel uitschakelt (standby). Indien u een schijf laadt waarvan de scène onthouden is, wordt de scène automatisch opgeroepen. Let op

• Afhankelijk van het soort schijf onthoudt dit apparaat mogelijk niet de laatste scene.
• Dit apparaat onthoudt de laatste scene nadat tijdens de weergave is ingedrukt.

Een programmalijst aanmaken DVD ACD VCD Met deze functie kunt u de afspeelvolgorde van de titels/hoofdstukken/tracks op een schijf instellen.

1. Druk tijdens de weergave op HOME

MENU en selecteer “Play Mode”.

2. Selecteer “Program” en vervolgens

“Create/Edit” uit de lijst met programmaopties.

3. Gebruik / / / en druk op ENTER om

een titel, hoofdstuk of track te kiezen voor de huidige stap in de programmalijst.

• U kunt voor een DVD-schijf een titel of hoofdstuk toevoegen. A-B Repeat DVD VCD ACD

1. Druk tijdens de weergave op HOME

MENU en selecteer “Play Mode”.

2. Selecteer “A-B Repeat”.

3. Druk op ENTER bij “A (Start Point)” om

het startpunt van de lus in te stellen.

4. Druk op ENTER bij “B (End Point)” om

het eindpunt van de lus in te stellen. Nadat u ENTER heeft ingedrukt, springt de weergave terug naar het startpunt en wordt de lus afgespeeld.

5. Selecteer “Off” om de normale weergave

4. Herhaal stap 3 om een programmalijst

op te zetten. Een programmalijst bevat maximaal 24 stappen.

• Stappen kunnen worden ingevoegd door eenvoudigweg de positie waar de nieuwe stap moet komen te markeren, en een titel/hoofdstuk/tracknummer in te voeren.
• Markeer de stap en druk op CLEAR om een stap te verwijderen.

5. Druk om de programmalijst af te spelen

op PLAY. Program play blijft actief totdat u Program Play uitschakelt (zie blz. 30), wis de programmalijst, verwijder de schijf of schakel het apparaat uit.

Bediening Met de A-B Repeat-functie kunt u twee punten (A en B) binnen een track bepalen (CD, Video CD/Super VCD) of titel (DVD) die een lus vormen die telkens weer wordt afgespeeld.

• Selecteer voor een CD of Video CD/ Super VCD een track om aan de programmalijst toe te voegen. Nadat u ENTER heeft ingedrukt om titel/ hoofdstuk/track te selecteren, gaat het nummer van de stap automatisch met één naar beneden.

Bediening Andere functies die in het programmamenu beschikbaar zijn DVD ACD VCD Naast Create/Edit zijn er een aantal andere opties in het programmamenu beschikbaar.

• Playback Start – Start de weergave van een opgeslagen programmalijst
• Playback Stop – Schakelt programma afspelen uit, maar wist niet de programmalijst
• Program Delete – Wist de programmalijst en schakelt programma afspelen uit Zoeken naar een schijf

DVD ACD VCD DivX Bediening U kunt DVD-schijven zoeken op hoofdstuknummer of op tijd; CD’s en Video CD/Super VCD’s op tracknummer of tijd; DivX op tijd.

1. Druk tijdens de weergave op HOME

MENU en selecteer “Play Mode”.

2. Selecteer “Search Mode”.

De zoekopties die verschijnen zijn afhankelijk van het soort schijf dat is geladen.

3. Selecteer een zoekmodus.

• De schijf moet worden afgespeeld teneinde zoeken op tijd te kunnen gebruiken.

4. Gebruik de nummertoetsen om een title,

hoofdstuk of tracknummer of een tijd in te voeren.

• Om een Time Search uit te voeren, voert u het aantal minuten en seconden in de thans spelende titel (DVD/DivX video) of track (CD/Video CD/Super VCD) waarvandaan u de weergave wilt hervatten.

5. Druk op ENTER om de weergave te

starten. Fotobestanden als een diavoorstelling bekijken JPEG Dit apparaat is geschikt voor het afspelen van disks met fotobestanden.

1. Selecteer de DVD/CD- of USB-functie

door op FUNCTION te drukken.

2. Druk op / om een map te selecteren

en druk vervolgens op ENTER. Er verschijnt een lijst met bestanden die zich in de map bevinden. Als u in een bestandenlijst bent en terug wilt gaan naar de vorige mappenlijst, knoppen van de gebruik dan de afstandsbediening om te markeren en druk vervolgens op ENTER.

3. Als u een bepaald bestand wilt

weergeven, druk dan op / om dat bestand te markeren en druk vervolgens op ENTER of PLAY. Om tijdens het weergeven van een bestand naar een vorig menu (JPEG-menu) terug te gaan, drukt u eenvoudig op STOP. Helpmenu voor diavoorstellingen Knoppen Bediening

Draait het beeld 180 graden rond.

Draait het beeld 90 graden rond.

PAUSE STOP RETURN Gaat over naar het achtereenvolgende beeld Onderbreekt de diavoorstelling. Keert terug naar het displayvenster van de bestandslijst. Naar muziek luisteren tijdens een diavoorstelling JPEG

1. Speel na selectie het MP3-bestand of

WMA-bestand op het lijstdisplayvenster.

2. Als het JPEG-bestand uit het

lijstdisplayvenster is geselecteerd, kan het JPEG-bestand worden weergegeven terwijl de muziek wordt afgespeeld. Bediening Radio bedienen Radiostations programmeren Zorg dat zowel de FM antennes aangesloten zijn. (Zie pagina 24) U kunt 50 FM- stations vooraf programmeren. Zet het volume zo laag mogelijk (uit) voordat u gaat afstemmen. Naar de radio luisteren

1. Druk op FM TUNER of FUNCTION totdat

FM in het displayvenster verschijnt. De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd.

2. Scannen start als toets of

wordt ingedrukt. Druk een paar keer kort achter elkaar op

1. Druk op FM TUNER of FUNCTION totdat

FM in het displayvenster verschijnt. De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd.

2. Selecteer de gewenste frequentie door

3. Druk op PROGRAM Op het beeldscherm

knippert nu een voorgeprogrammeerde stationsfrequentie.

4. Druk op / om de gewenste

voorgeprogrammeerde frequentie te selecteren.

5. Druk op PROGRAM Het radiostation

6. Herhaal stap 2 t/m 5 om andere stations

7. U kunt het opgeslagen station

selecteren door op / te drukken. Alle opgeslagen stations verwijderen

1. Houd STOP twee seconden ingedrukt.

“ERASE ALL (alles wissen)” knippert om het scherm van de DVD Receiver.

2. Druk op STOP om alle opgeslagen

stations te wissen. Slechte FM-ontvangst verbeteren Druk op AUDIO op de afstandsbediening. Hierdoor wordt de tuner van stereo naar mono gewijzigd en wordt normaliter ontvangst verbeterd.

3. U kunt het volume aanpassen door

de knop VOLUME op het frontpaneel te verdraaien of door op de afstandsbediening een paar keer op VOL+ of VOL – te drukken.

Bediening Informatie over een radiostation bekijken De FM tuner wordt geleverd werd met RDS (Radio Data System). Dit toont informatie over het radiostation waarnaar geluisterd wordt. Door herhaaldelijk op DISPLAY (RDS) om te bladeren door de verschillende gegevenstypes :

(Programmaservice naam) De naam van het kanaal wordt op het scherm getoond. PTY (Herkenning programmatype) Het programmatype (bijv. Jazz of Nieuws) wordt op het scherm getoond. Bediening RT (Radiotekst) Een tekstbericht met speciale informatie van het station dat uitzendt, wordt getoond. Deze tekst kan rollen over het scherm. Door op DISPLAY (RDS) te drukken kunt u volgens programmatype naar radiostations zoeken. Op het display kunt u het laatst gekozen programmatype (PTY) aflezen. Door eenmaal of meerdere malen op ZOOM (PTY) te drukken kunt u uw favoriete programmatype kiezen. Druk op / . De tuner zoekt automatisch naar het gewenste programmatype. Het zoeken stopt zodra een station gevonden is. Bediening Audio-instellingen (Audio Settings) Audio-instellingenmenu tonen (Audio Settings)

2. Selecteer “Audio Settings”.

De volgende instellingen kunnen worden gewijzigd. Audio Settings-parameters De oorspronkelijke fabrieksinstellingen worden cursief aangegeven.

• Een WMA- of MP3-bestand wordt met hoge geluidskwaliteit afgespeeld. Dit geldt alleen voor bestanden met de naamextensie “.wma” of “.mp3”.
• Het bereikte effect hangt af van het bestand. Probeer verschillende instellingen, en kies de instelling die het beste effect geeft. Omtrent de Sound Retriever functie Wanneer er tijdens de compressie audiogegevens worden verwijderd, neemt de geluidskwaliteit vaak af. De Sound Retriever functie verbetert automatisch de gecomprimeerde audio en herstelt zo de CD-kwaliteit geluidsweergave. Equalizer (Off/Rock/Pop/Live/Dance/ Techno/Classic/Soft)
• Selecteer overeenkomstig het genre van de muziek die wordt afgespeeld. Surround (Off/5 Speaker Mode1/ 5 Speaker Mode2/Dolby PL II Movie/ Dolby PL II Music)
• Selecteer de Surroundmodus. 5 Speaker Mode1: Het geluid uit de voorste luidsprekers wordt tevens door de achterste luidsprekers weergegeven. 5 Speaker Mode2: Hetzelfde geluid wordt vanuit de 5 luidsprekers behalve de subwoofer weergegeven.
• 5 Speaker Mode1 en 5 Speaker Mode2 kunnen zowel worden gebruikt voor 2-kanaals audiobron als voor 5.1-kanaals audiobron. Dolby PL II Movie/Dolby PL II Music: met Dolby Pro Logic II kunt u een stereobron op een 5.1-kanaal afspelen. Dolby PL II Movie en Dolby PL II Music kunnen in 2-kanaals audiobron worden gebruikt.
• Surroundinstelling kan rechtstreeks worden gewijzigd door op SURROUND te drukken. Night Mode (Off/On)
• Night Mode kan rechtstreeks worden gewijzigd door op NIGHT te drukken.
• Hiermee worden te luide klanken afgezwakt en te zachte klanken versterkt.
• Deze instelling werkt alleen met Dolby Digital geluid.
• Het effect kan bij bepaalde discs niet veel verschil maken. Let op
• Bij bepaalde surround-standen komt het voor dat bepaalde luidsprekers geen of weinig gelid produceren. Tenzij de luidspreker defect is heeft dit te maken met de ingestelde surround-modus en de geluidsbron.
• Soms moet u na het kiezen van een andere geluidsbron of een ander muzieknummer de surround-modus opnieuw instellen.

Bediening Video bijstellen (Video Adjust) Video Adjust-parameters De oorspronkelijke fabrieksinstellingen worden cursief aangegeven. Sharpness (Fine/Standard/Soft)

• Voor scherpteregeling van het beeld. Video Adjust-menu (Video Adjust) weergeven

1. Druk enkele malen op DVD/CD of op

FUNCTION om de “DVD/CD”-functies te tonen.

2. Druk op HOME MENU om “HOME

De volgende instellingen kunnen worden aangepast.

Brightness (-20 to +20)

• Voor helderheidsregeling van het beeld. Contrast (-16 to +16)
• Voor bijregelen van de helderheid van de lichtste en donkerste delen van het beeld. Gamma (-3 to +3)
• Verstelt hoe de donkere partijen in het beeld overkomen. Hue (green 9 to red 9)
• Verstelt de balans tussen rood en groen. Bediening Chroma Level (-9 to +9)
• Verstelt de kleurverzadiging. Deze instelling is het meest doeltreffend voor kleurrijke beelden, zoals tekenfilms. Standaard fabrieksinstellingen voor Brightness, Contrast, Gamma, Hue en Chroma Level zijn op 0 ingesteld. Bediening Geavanceerde bedieningsmogelijkheden Slaapstand (Sleep Timer) instellen Druk eenmaal of meerdere malen op SLEEP om een tijd tussen 15 en 60 minuten te kiezen waarna het apparaat zichzelf automatisch uitschakelt. Om de inslaapfunctie te annuleren, drukt u een paar keer op SLEEP tot “SLEEP 15” verschijnt en druk vervolgens nogmaals op SLEEP terwijl “SLEEP 15” wordt weergegeven. Mogelijk is er afhankelijk van de slaapstandinstelling een verschil van enkele minuten. Dimmer Druk eenmaal op DIMMER. Het beeldscherm kan op drie helderheidsniveaus worden ingesteld. Om dit te annuleren drukt u herhaaldelijk op DIMMER totdat alles gedimd wordt. Schermbeveiliging De schermbeveiliging wordt getoond indien u het toestel ongeveer vijf minuten in de Stop modus laat staan. Geluidsweergave tijdelijk uitschakelen Druk op MUTE om het geluid te onderdrukken. Zo kunt u het apparaat tijdelijk stilschakelen om bijvoorbeeld de telefoon op te nemen; hierbij knippert de indicatie “MUTE (Stilgeschakeld)” op het beeldscherm. Audio Sync Soms komt het voor dat er bij digitale televisie een vertraging optreedt tussen het beeld en het geluid. Dit kan grotendeels worden verholpen door de vertraging op het geluid in te stellen. Druk op AUDIO SYNC en selecteer de vertragingstijd met / . Luisteren naar muziek van uw draagbare spelen of extern apparaat De eenheid kan gebruikt worden om de muziek van vele soorten draagbare spelers of externe apparaten te spelen. (Zie pagina 23)

1. Sluit de draagbare speler aan op

de connector PORTABLE IN van de eenheid. sluit het externe apparaat op de AUXconnector van de eenheid aan.

2. Druk op STANDBY/ON om de stroom in

3. Selecteer PORTABLE of AUX-functie

door op de toets FUNCTION, AUX of PORTABLE IN te drukken.

4. Schakel de draagbare speler of het

externe apparaat in en begin met spelen.

Bediening Instellen van het televisiesysteem Kopiëren van bestanden op de USB-apparatuur Indien het beeld van de schijf die wordt afgespeeld vervormd is, schakel het televisiesysteem dan over op het systeem dat in uw land of regio wordt gebruikt. JPEG

1. Toon het “HOME MENU” door op HOME

2. Druk op “9”, “8”, “7”, “6”.

Het televisiesysteem wordt zoals hieronder aangegeven gewijzigd. AUTO NTSC NTSC PAL PAL AUTO De standaardinstelling is AUTO.

Typen discs/ bestanden Bediening DVD-Video DVD VR Video CD DivX CD (R/RW) WMA MP3 JPEG geen disc Formaat DivX WMA MP3 Bestanden die op de schijven zijn opgeslagen kunnen via de speler naar het USB-apparaat worden gekopieerd.

1. Schakel over op de DVD/CD-functie.

Druk herhaaldelijk op DVD/CD of op FUNCTION om de “DVD/CD”-functies te selecteren.

2. Geef het scherm Disc Navigator weer.

• Druk op STOP om de weergave te stoppen als het bestand wordt afgespeeld. Instelling disc-speler NTSC PAL AUTO NTSC NTSC PAL NTSC PAL NTSC PAL PAL

3. Selecteer het bestand.

Gebruik / / / om de instelling te kiezen en druk dan op .

Gebruik de toetsen / om Yes te selecteren en druk vervolgens op ENTER. Het kopieerproces van het bestand verschijnt op het scherm. Let op

• Tijdens het kopieerproces van het bestand mogen geen toetsen worden bediend.
• Een map genaamd “PIONEER” wordt automatisch in het USB-apparaat aangemaakt. De gekopieerde bestanden worden in deze map opgeslagen. Bediening Opnemen van audio CD-tracks op USB-apparatuur De tracks kunnen via de speler vanaf de audio CD op het USB-apparaat worden opgenomen.

1. Laad de audio CD.

Druk op STOP om de weergave stop te zetten indien deze automatisch start.

Selecteer “CD -> USB Rec” of druk op USB REC.

3. Selecteer “Select Track”.

Gebruik / om te selecteren en druk vervolgens op ENTER of .

4. Selecteer het soort opname.

Gebruik / om te selecteren en druk vervolgens op ENTER of .

• Select All: Selecteer alle tracks.
• All Clear: Deselecteer alle tracks.

5. Selecteer Bitsnelheid

(overdrachtssnelheid). Gebruik / / / om te selecteren en druk vervolgens op ENTER.

• Select 128 kbps, 192 kbps of 320 kbps.

Gebruik / / / om “Start” te selecteren en druk vervolgens op ENTER. Let op

• De audiosignalen worden voor de uitgang naar MP3-bestandsindeling geconverteerd.
• CD -> USB Rec kan alleen worden geselecteerd als de audio CD is stopgezet.
• Als de opname is voltooid, wordt automatisch een map genaamd “PIONEER” aangemaakt in het USBapparaat. De opgenomen tracks worden in deze map opgeslagen.
• DTS CD en Copy Protection CD kunnen niet worden geconverteerd. Het zonder toestemming van de eigenaars van het auteursrecht maken van kopieën van auteursrechtelijk beschermd materiaal, waaronder begrepen computerprogramma's, bestanden, TV- en radio-uitzendingen en geluidsopnamen, kan worden aangemerkt als een inbreuk op het auteursrecht en strafrechtelijk worden vervolgd. Het is verboden deze apparatuur voor de bovengenoemde doeleinden te gebruiken. Ken uw verantwoordelijkheid Respecteer het auteursrecht

Bediening Soorten opnames

Bediening Karaoke Karaoke gebruiken Zet het volume op het laagste niveau voordat de microfoon wordt aangesloten, teneinde schade aan de luidsprekers te voorkomen.

1. Stel de microfoon in op het laagste

geluidsniveau. Draai MIC VOL op het voorpaneel naar links (richting MIN).

2. Sluit de microfoon aan.

Sluit de microfoon aan op het MICaansluitpunt van het voorpaneel (zie blz. 12). Bediening

3. Geef het Karaoke-instellingenscherm

weer. Druk op KARAOKE.

4. Selecteer “Karaoke”.

Gebruik / om te selecteren en druk vervolgens op ENTER of .

5. Schakel Karaoke in.

Gebruik / om “On” te selecteren en druk vervolgens op ENTER. De Karaokefunctie kan nu worden gebruikt.

6. Laad de schijf en start de weergave.

Stel het volume van de microfoon bij. Draai MIC VOL op het voorpaneel naar rechts (richting MAX). Let op De KARAOKE-functie kan niet worden gebruikt voor FM TUNER, AUX of Portablefuncties. De echo bijstellen De echo kan worden bijgesteld door ECHO VOL op het voorpaneel te draaien.

• ECHO VOL is op zowel MIC 1 als MIC 2 van toepassing. De toonhoogte bijstellen Druk op KEY of KEY op de afstandsbediening.
• De toonhoogte wordt op het displayvenster en de monitor weergegeven.
• De fabrieksinstelling is 0.
• De laatst ingestelde waarde wordt bewaard.
• De toonhoogte kan tussen –10 to +10 worden ingesteld. Let op Als de MIC-aansluiting wordt ingestoken, houd dan de bovenzijde van het apparaat met uw hand vast zodat het niet verschuift. Bediening Extra functies voor karaoke De score van uw karaoke noteren DVD VCD

1. Geef het Karaoke-instellingenscherm

weer. Druk op KARAOKE. Opnemen van uw karaoketracks op USB-apparatuur VCD De karaoketracks kunnen via de speler op een USB-apparaat worden opgenomen. Let op

2. Selecteer “Karaoke Score”.

Gebruik / om te selecteren en druk vervolgens op ENTER of .

• Gebruik deze functie nadat het volume van de microfoon en het echoniveau zijn bijgesteld via de bediening op de linkerkolom.

3. Schakel Karaoke Scoring in.

Gebruik / om “On” te selecteren en druk vervolgens op ENTER.

• Afhankelijk van het gebruikte USBapparaat werkt deze functie mogelijk niet zoals het hoort. Let op
• Selecteer “Off” op het Karaoke Scorescherm om Scoring uit te schakelen.

1. Geef het Karaoke-instellingenscherm

tijdens de weergave weer. 2 Selecteer “Karaoke Rec”. Gebruik / om te selecteren en druk vervolgens op ENTER of .

3. Start de Karaoke-opname.

Gebruik / om “Yes” te selecteren en druk vervolgens op ENTER. Als de opname is voltooid, wordt automatisch een map genaamd “KARAOKE” op het USB-apparaat aangemaakt. De opgenomen tracks worden in deze map opgeslagen.

• Karaoke Scoring kan voor of tijdens de weergave worden ingeschakeld.

Onderhoud Wat u over disks moet weten Behandeling van het apparaat Disks hanteren Het apparaat vervoeren Bewaar de originele doos en het verpakkingsmateriaal waarin u het apparaat hebt gekocht, Als u het apparaat veilig wilt versturen, verpak het dan op dezelfde manier waarop het in de fabriek is verpakt. Plak nooit papier of plakband op een disk. De buitenkant van het apparaat schoon houden

• Gebruik in de buurt van het apparaat geen vluchtige vloeistoffen door bijvoorbeeld insecticide te verstuiven.
• Door het apparaat met kracht af te wrijven kunt u het beschadigen. Laat geen rubber of kunststof voorwerpen langdurig in contact met het apparaat. Disks bewaren Doe de disk na het afspelen terug in de bijbehorende cassette. Stel disks niet bloot aan direct zonlicht of warmtebronnen (bijv. de verwarming) en laat disks nooit in uw auto in de zon liggen. Disks reinigen Vingerafdrukken en stof op een disk veroorzaken een slecht beeld en vervormd geluid. Maak een disk voordat u deze afspeelt met een zachte schone doek schoon. Veeg van het midden van de disk naar de rand toe. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische sprays die voor oudere vinylgrammofoonplaten bedoeld zijn. Apparaat reinigen Gebruik een zachte droge doek om het apparaat te reinigen. Als de buitenkant van het apparaat erg vuil is, gebruik dan een zachte doek die u met een sopje licht bevochtigt. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen of thinner omdat deze het oppervlak van het apparaat kunnen aantasten. Apparaat onderhouden Dit apparaat is een high-tech precisieapparaat. Als de optische pickuplens en de onderdelen die de disks aandrijven vuil of versleten zijn, kan de beeldkwaliteit achteruitgaan. Neem voor meer informatie contact op met uw leverancier of het dichtstbijzijnde servicecentrum. Problemen oplossen

Problemen oplossen PROBLEEM OORZAAK CORRECTIE De TV is niet afgesteld op het ontvangen van het het DVD signaal. Selecteer de juiste video inputmodus op de TV zodat het beeld van de DVD receiver op het TV scherm getoond wordt. De videokabels zijn niet goed aangesloten. Sluit de videokabels goed aan op zowel de TV als DVD receiver. De audiokabels zijn niet stevig op de DVD Receiver aangesloten. Sluit de audiokabels goed aan op de aansluitpunten. De luidsprekerkabels zijn niet op de juiste wijze aangesloten. Sluit de luidsprekerkabels op de juiste wijze aan. De beeldkwaliteit van de DVD is slecht De schijf is vuil. Reinig de schijf met een zachte doek waarbij u vanuit het midden van de schijf naar buiten veegt. A DVD/CD will not play Een niet afspeelbare schijf is geplaatst. Plaats een afspeelbare schijf (Zie blz. 8 voor meer gegevens). De schijf is verkeerd om geplaatst. Plaats de schijf met het label of de bedrukte kant naar boven. Ruis is hoorbaar terwijl een DVD of CD wordt afgespeeld De schijf is vuil. Reinig de schijf met een zachte doek met uitwaartse vegen. De DVD receiver bevindt zich te dicht bij de TV wat feedback veroorzaakt. Plaats de DVD receiver en audiocomponenten verder weg van de TV. Goed afstemmen op radiostations niet mogelijk De antenne is slecht geplaatst of slecht aangesloten. Controleer de antenne aansluiting en pas de stand aan. De signaalsterkte van het radiostation is te zwak. Stem met de hand af op het station. Er zijn geen stations geprogrammeerd of de geprogrammeerde stations zijn (tijdens het afstemmen door het scannen van geprogrammeerde kanalen). Programmeer bepaalde stations, zie bladzijde 31 voor meer informatie. De afstandsbediening wordt niet rechtstreeks op het apparaat gericht. Richt de afstandsbediening direct op het toestel. De afstandsbediening is te ver van het apparaat vandaan. Gebruik de afstandsbediening binnen 7 m vanaf de DVD receiver. Er bevindt zich een obstakel tussen de afstandsbediening en het toestel. Verwijder de hindernis. Geen beeld Er is weinig of geen geluid De DVD receiver wordt automatisch uitgeschakeld De batterijen in de afstandsbediening zijn leeg. Vervang de batterijen door nieuwe batterijen. Auto Power Off staat op On. Als Auto Power Off op On staat, wordt dit apparaat automatisch uitgeschakeld als gedurende 30 minuten of langer geen bediening plaatsvindt. Zet Auto Power Off op Off om deze functie uit te schakelen (zie blz. 26). Er is geen geluid uit de De KARAOKE-functie is niet bevestigd. microfoon hoorbaar Bevestig de KARAOKE-functie (zie blz. 38). De HDMI-uitgang vertoont geen TVbeelden De televisie is niet compatible met de HDMIresolutie (HDMI Resolution). Druk op RESOLUTION van de afstandsbediening en wijzig de HDMI-resolution (HDMI Resolution). Het geluidsvolume gaat tijdens de weergave omlaag De functie waarmee het volume wordt verlaagd ter voorkoming van een storing, is automatisch ingeschakeld om het volume te verlagen, omdat het apparaat slechter gaat functioneren als het op hoog volume afgespeeld blijft worden. Dit is geen storing. Stel het geluidsvolume op het apparaat of de afstandsbediening bij om het volume te herstellen. Als het apparaat echter op hoog volume blijft doorspelen, wordt deze functie mogelijk weer ingeschakeld.

Problemen oplossen De afstandsbediening werkt niet goed/ helemaal niet Monteer indien noodzakelijk een buitenantenne.

Aanhangsel Bediening van de TV met de afstandsbediening van de speler Door de merkencode voor uw merk TVtoestel te kiezen op de afstandsbediening van de speler, zult u het TV-toestel kunnen bedienen met de afstandsbediening van de speler.

1. Voer de 2-cijferige merkencode in.

Gebruik de cijfertoetsen (0 t/m 9) om het codenummer in te voeren terwijl u TV CONTROL ingedrukt houdt. Let op WAARSCHUWING Aanhangsel

• Bij sommige modellen is het mogelijk dat u de TV niet kunt bedienen met de afstandsbediening van de speler, ook al staat het merk van de TV wel vermeld in de merkencodelijst.
• De instelling kan na het vervangen van de batterijen terugkeren naar de fabrieksinstelling. Als dit zich voordoet, moet u de juiste code opnieuw instellen.

• De fabrieksinstelling is 00 (PIONEER).
• Als u zich vergist bij het invoeren van de code, laat u de TV CONTROL toets los en begint u weer van voren af aan.
• Als er meerdere codes zijn voor een bepaald merk, probeert u ze dan één voor één in de aangegeven volgorde, totdat u de TV goed kunt bedienen.

2. Controleer of u de TV goed kunt

bedienen. Bediening van uw TV via TV CONTROL. – Druk hierop om de TV in of uit te schakelen. INPUT SELECT – Druk hierop om de ingangskeuze van de TV om te schakelen. CH +/– – Druk hierop om een TV-kanaal te kiezen. VOL +/– – Druk hierop om het volume in te stellen. Aanhangsel

Aanhangsel Taalcodes Gebruik deze lijst om de gewenste taal voor de volgende begininstellingen te selecteren : Schijfaudio, Schijfondertiteling, Schijfmenu. Namen van talen (codeletters) en invoercodes Aanhangsel

Regiocodes Kies een regiocode uit de lijst. Naam land/gebied, invoercode en land/gebiedscode Zwitserland, 0308, ch Verenigde Staten van Zweden, 1905, se Amerika, 2119, us Spanje, 0519, es Argentinië, 0118, ar Thailand, 2008, th Groot-Brittannië, 0702, gb Taiwan, 2023, tw Italië, 0920, it China, 0314, cn India, 0914, in Chili, 0312, cl Indonesië, 0904, id Denemarken, 0411, dk Australië, 0121, au Duitsland, 0405, de Oostenrijk, 0120, at Japan, 1016, jp Nederland, 1412, nl Nieuw-Zeeland, 1426, nz Canada, 0301, ca Korea (Republiek), 1118, kr Noorwegen, 1415, no Pakistan, 1611, pk Singapore, 1907, sg Filippijnen, 1608, ph Finland, 0609, fi Mexico, 1324, mx Brazilië, 0218, br Frankrijk, 0618, fr België, 0205, be Portugal, 1620, pt Hongkong, 0811, hk Maleisië, 1325, my Aanhangsel

Aanhangsel Handelsmerken en licenties HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen. is een handelsmerk van DVD Format/ Logo Licensing Corporation. Aanhangsel

Gefabriceerd onder licentie van Dolby Laboratories. “Dolby”, “Pro Logic” en het symbool double-D zijn handelsmerken van Dolby Laboratories. DivX®, DivX Certified® (DivX-gecertificeerd) en de bijbehorende logo’s zijn handelsmerken van Rovi Corporation of haar dochterondernemingen en worden onder licentie gebruikt. Vervaardigd onder licentie van de volgende patentnummers in de V.S.: 5,956,674; 5,974,380; 6,487,535 en overige uitgegeven en nog in behandeling zijnde patenten in de V.S. en andere landen in de wereld. DTS, het symbool, en DTS en het symbool samen zijn geregistreerde handelsmerken en DTS Digital Surround en de DTS-logo's zijn handelsmerken van DTS, Inc. Het product bevat software. © DTS, Inc. Alle rechten voorbehouden. Dit product bevat technologie die het eigendom is van Microsoft Corporation en die niet gebruikt of gedistribueerd mag worden zonder toestemming van Microsoft Licensing, Inc. Aanhangsel Technische gegevens Algemeen

• Vermogenseisen: AC 220 V tot 240 V, 50 Hz / 60 Hz
• Opgenomen vermogen: 120 W In standby-modus: minder dan 0,5 W.
• Buitenmaatse afmetingen (B x H x D) 360 mm x 64 mm x 351 mm
• Netto gewicht (Plm.): 2,8 kg
• Werkingstemperatuur: 5 °C tot 35 °C Versterker
• Uitgangsvermogen, (RMS), THD 30 % Voorzijde 125 W x 2 (6 Ω) Midden 250 W (3 Ω) Omgevend veld 125 W x 2 (6 Ω) SubWoofer 250 W (3 Ω, Passive) Systeem
• Laser: halfgeleiderlaser
• Signaalsysteem: Standaard PAL/NTSC kleurentelevisiesysteem

• Relatieve vochtigheid: 5 % tot 85 % Speakers

• Subwoofer Eenweg Type: Gewogen impedantie: 3 Ω Netto afmatingen (B x H x D): 200 mm x 340 mm x 270 mm Netto gewicht: 3,4 kg © 2012 PIONEER CORPORATION. Alle rechten voorbehouden. Aanhangsel
