GEBRUIKSAANWIJZING DCS-FS303K PIONEER

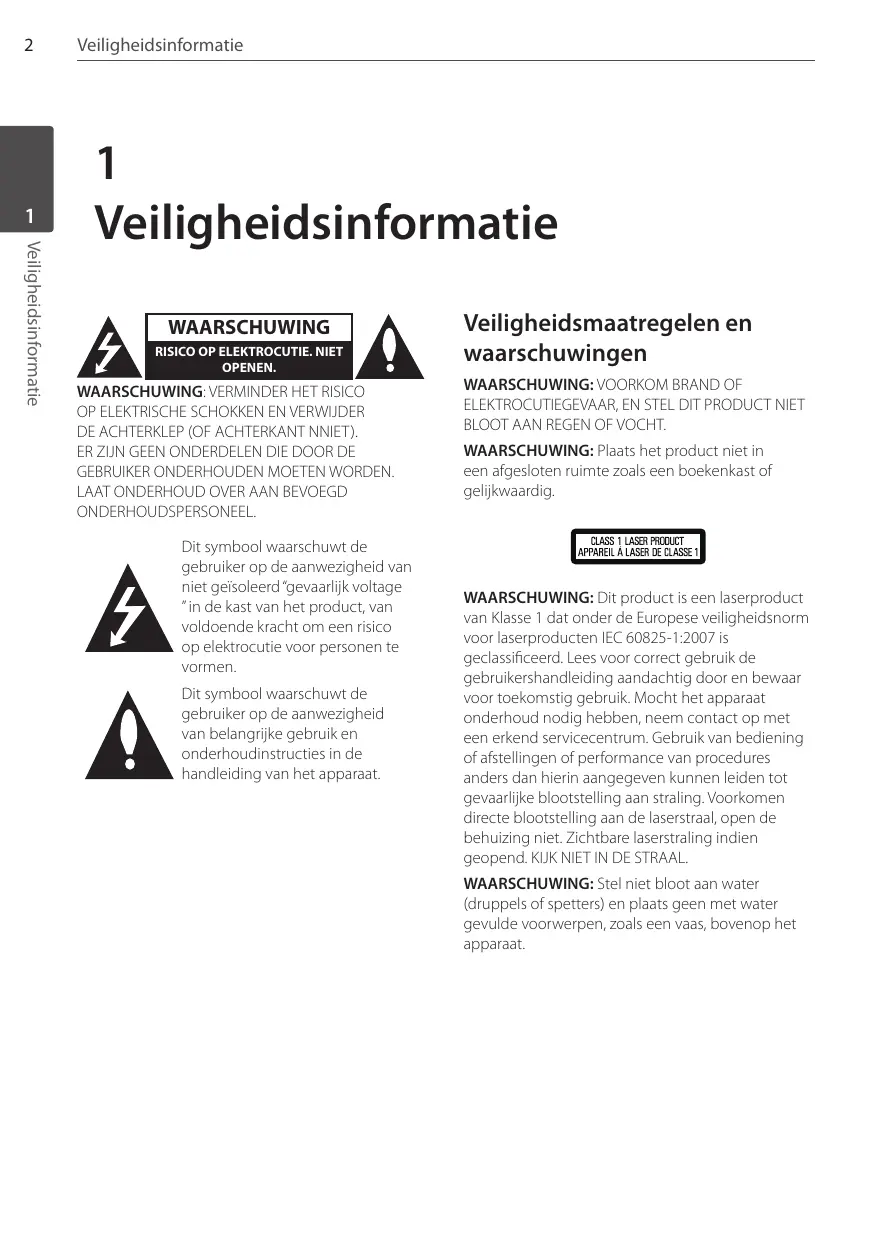

Veiligheidsinformatie Veiligheidsinformatie

ONDERHOUDSPERSONEEL. Dit symbool waarschuwt de gebruiker op de aanwezigheid van niet geïsoleerd “gevaarlijk voltage ” in de kast van het product, van voldoende kracht om een risico op elektrocutie voor personen te vormen. Dit symbool waarschuwt de gebruiker op de aanwezigheid van belangrijke gebruik en onderhoudinstructies in de handleiding van het apparaat. Veiligheidsmaatregelen en waarschuwingen

WAARSCHUWING: VOORKOM BRAND OF

ELEKTROCUTIEGEVAAR, EN STEL DIT PRODUCT NIET

BLOOT AAN REGEN OF VOCHT. WAARSCHUWING: Plaats het product niet in een afgesloten ruimte zoals een boekenkast of gelijkwaardig. WAARSCHUWING: Dit product is een laserproduct van Klasse 1 dat onder de Europese veiligheidsnorm voor laserproducten IEC 60825-1:2007 is geclassificeerd. Lees voor correct gebruik de gebruikershandleiding aandachtig door en bewaar voor toekomstig gebruik. Mocht het apparaat onderhoud nodig hebben, neem contact op met een erkend servicecentrum. Gebruik van bediening of afstellingen of performance van procedures anders dan hierin aangegeven kunnen leiden tot gevaarlijke blootstelling aan straling. Voorkomen directe blootstelling aan de laserstraal, open de behuizing niet. Zichtbare laserstraling indien geopend. KIJK NIET IN DE STRAAL. WAARSCHUWING: Stel niet bloot aan water (druppels of spetters) en plaats geen met water gevulde voorwerpen, zoals een vaas, bovenop het apparaat. Veiligheidsinformatie WAARSCHUWING betreffende de Stroomkabel Het is aanbevolen voor de meeste apparaten dat ze worden aangesloten op toegewezen circuit: Informatie voor gebruikers betreffende het inzamelen en opruimen van oude apparaten en gebruikte batterijen Dat is een enkel circuit dat alleen dat toestel van stroom voorziet, zonder extra stopcontacten of stekkerdozen. Controleer de specificatiebladzijde in deze handleiding. Al deze omstandigheden kunnen leiden tot elektrocutie of brand. Onderzoek regelmatig de kabel van uw toestel en het uiterlijk op tekenen van schade, slijtage, trek de kabel uit, en stop het gebruik van het toestel, en laat de kabel vervangen door een exacte vervanging door erkend servicepersoneel indien deze beschadigd blijkt te zijn. Bescherm de kabel tegen fysiek of mechanisch misbruik, zoals draaien, vast zetten, perforeren, klem zitten tussen een deur, of dat erop gelopen wordt. Let op stekkers, stopcontacten, en het punt waar de kabel uit het toestel gaat. Trek aan de stekker en niet aan de kabel voor loskoppeling uit het stopcontact. Plaats het product zo dat de stekker makkelijk te bereiken is.

Deze symbolen op de producten, verpakking en/ of meegeleverde documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet tegelijk met algemeen huishoudelijk afval mogen worden opgeruimd. Breng oude producten en gebruikte batterijen zoals wettelijk voorgeschreven naar de daarvoor aangewezen inzamelingsadressen die voor een juiste verwerking, reparatie of hergebruik kunnen zorgen. Door deze producten en batterijen op de juiste wijze op te ruimen helpt u waardevolle grondstoffen te behouden en voorkomt u mogelijke negatieve effecten voor de gezondheid van mens en dier die het gevolg zijn van het achteloos wegdoen van afval. Voor meer informatie over het inzamelen en hergebruiken van oude producten en batterijen kunt u contact opnemen met het gemeentehuis van uw woonplaats, een officieel inzameladres of het verkooppunt waar u de goederen hebt gekocht. Veiligheidsinformatie Sluit niet teveel apparaten aan op wandcontactdozen. Overladen wandcontactdozen die los zitten of beschadigd zijn, verlengkabels, kapotte stroomkabels, of beschadigde of gebarsten kabelisolatie zijn eveneens gevaarlijk.

Veiligheidsinformatie Deze symbolen gelden alleen in de Europese Unie.

Veiligheidsinformatie Voor landen buiten de Europese Unie: Als u deze apparaten wilt afdanken, neem dan contact op met het gemeentehuis van uw woonplaats of de leverancier ervan en vraag naar de juiste manier van wegdoen. Dit apparaat is voorzien van een draagbare batterij of accu. U kunt de batterij of de accu als volgt veilig uit het apparaat verwijderen: Verwijder de oude accu en volg de stappen in omgekeerde volgorde van de montage. Voorkom milieuvervuiling en gezondheidsgevaar voor mens en dier en werp de oude batterij, het batterijpack of de accu in de daarvoor bestemde bak bij een officieel aangewezen inzamelpunt. Doe oude batterijen en accu’s nooit samen met het gewone huisvuil weg. Waar beschikbaar kunt u gebruik maken van het plaatselijke gratis inruilsysteem voor batterijen en accu’s. Stel de batterij (accu) niet bloot aan de hoge temperatuur van rechtstreekse zonnestraling, een open haard e.d. Auteursrechten Het is wettelijk verboden auteursrechtelijk beschermd materiaal zonder toestemming te kopiëren, uit te zenden, te vertonen, via de kabel uit te zenden, in het openbaar af te spelen en/ of te verhuren. Dit product is voorzien van een kopieerbeveiliging die ontwikkeld is door Rovi Corporation. Kopieerbeveiligingssignalen worden op sommige schijven opgenomen. Bij het opnemen en afspelen van beelden van deze schijven, zal er storing optreden. Dit product bevat copyright-beveiligingstechnologie die beschermd wordt door Amerikaanse patenten en andere rechten op intellectuele eigendom. Het gebruik van deze copyrightbeveiliging moet door Rovi Corporation worden toegestaan, Deze beveiliging is uitsluitend bedoeld voor huiselijke en andere weergavetoepassingen tenzij door Rovi Corporation anders toegestaan. Terugconstrueren en demonteren is verboden. DE GEBRUIKER MOET ZICH REALISEREN DAT NIET

• Volgens de Amerikaanse wetgeving op het auteursrecht en de daarmee vergelijkbare wetgeving van andere landen, is het onbevoegd opnemen, gebruiken, vertonen, distribueren en bewerken van televisieprogramma’s, videobanden, BD-ROM disks, dvd’s, cd’s en andere beeld- en geluidsdragers civielrechtelijk en strafrechtelijk verboden.

Veiligheidsinformatie

• Veel DVD-disks zijn gecodeerd met kopieerbeveiliging. Daarom moet u de speler rechtstreeks op uw tv en niet op een videorecorder aansluiten. Als u de speler op een videorecorder aansluit, wordt het beeld van tegen kopiëren beveiligde disks vervormd.

Veiligheidsinformatie 26 Het installatiemenu weergeven en

Unieke eigenschappen

Meegeleverde toebehoren

Vereisten voor afspeelbare bestanden Bediening

De eerste bedieningshandelingen

Afstandsbediening 32 Informatie over disks op het 32 Dvd-menu weergeven Installeren

beeldscherm weergeven Luidsprekers aansluiten 18 De middenluidspreker aan de

Installatie-instellingen aanpassen 32 De titels op een dvd weergeven 32 Een ondertiteltaal selecteren 32 Dvd’s afspelen met 1,5x normale snelheid wand bevestigen 19 Aanvullende informatie over het ophangen van luidsprekers 33 Afspelen starten op geselecteerd

Het systeem positioneren 33 Laatste Sc geheugen

Op uw tv aansluiten 33 De tekenset wijzigen voor het juist 21 Component videoaansluiting 22 HDMI-uitgang 23 Videoaansluiting 23 Scart-aansluiting

Optionele apparatuur aansluiten 24 AUX-ingang 24 PORTABLE-ingang 25 Usb-apparaten aansluiten 25 Antenne aansluiten tijdstip tonen van DivX® ondertiteling 33 Geprogrammeerd afspelen Inhoudsopgave 34 Een PHOTO (Foto)-bestand bekijken 34 Fotobestanden bekijken als diavoorstelling 34 Naar muziek luisteren tijdens een diavoorstelling

Radio bedienen 35 Naar de radio luisteren 35 Radiostations programmeren 35 Alle opgeslagen stations verwijderen 35 Slechte FM-ontvangst verbeteren 36 Informatie over een radiostation bekijken

Wat u over disks moet weten

Behandeling van het apparaat

Uw tv bedienen met de bijgeleverde afstandsbediening 37 De surround-modus instellen

Geavanceerde bediening-

Regiocodes smogelijkheden

Geluid aanpassen 38 Slaapklok (Sleep Timer) instellen

38 Schermbeveiliging 38 Geluidsweergave tijdelijk uitschakelen 38 Systeemkeuze - optie

38 Bestandsinformatie weergeven (ID3 tag) 38 Luisteren naar muziek van uw draagbare spelen of extern apparaat 39 Opnemen naar USB

Unieke eigenschappen Voorbereiding Portable-ingang Luister naar muziek van uw draagbare apparaten. (Mp3-speler, notebook e.d.) Rechtstreeks opnemen op usb Muziek van cd’s op uw usb-apparaat opnemen. Afspeelbare disks Daarnaast kan dit toestel DVD+R/ RW en CD-R/ RW schijven met audiotitels, DivX, MP3, WMA en/ of JPEG bestanden afspelen. Sommige DVD±RW/ DVD±R of CD-RW/ CD-R kunnen niet op dit toestel afgespeeld worden vanwege de opnamekwaliteit of fysieke staat van de schijf, of de eigenschappen van het opnametoestel en beveiligingssoftware. DVD-VIDEO (8/12 cm-disks) Schijven met films die u kunt kopen of huren. DVD±R (8/12 cm-disks) Alleen videomodus en gefinaliseerd. DVD-RW (8/12 cm-disks) Uitsluitend videomodus en gefinaliseerd. DVR-VR schijven die gefinaliseerd zijn kunt u niet op dit toestel afspelen. DVD+R: Alleen videomodus. Ook tweelaags schijven worden ondersteund. DVD+RW (8/12 cm-disks) Alleen videomodus en gefinaliseerd. Video-cd: vcd of svcd Audio CD: Muziek CD’s of CD-R/ CD-RW in muziek CD formaat die gekocht kunnen worden. Voorbereiding Meegeleverde toebehoren

Toebehoren voor luidsprekerboxen (S-DV303FS) Controleer de meegeleverde toebehoren en zorg ervoor dat u ze herkent. Grote schroeven(4) Kleine schroeven(8) Grote antislip kussentjes (1) Speaker standaardvoeten (2) Pakking(2)

Voorbereiding Weergave van het symbool “ ” kan tijdens gebruik op het TV-scherm verschijnen. Dit symbool betekent dat de functie die wordt uitgelegd in deze gebruikershandleiding niet beschikbaar is bij die specifieke media.

Gebruikte symbolen in deze handleiding Vereisten voor afspeelbare bestanden Vereisten voor MP3/ WMAmuziekbestanden MP3/ WMA Schijf compatibileit met dit toestel is als volgt beperkt : Voorbereiding Let op Maakt u attent op speciale aanwijzingen en bedieningsfuncties. WAARSCHUWING Vestigt uw aandacht op voorzorgsmaatregelen die mogelijke schade door verkeerd gebruik kunnen voorkomen.

Maximum aantal bestanden: Minder dan

We raden aan dat u gebruik maakt van Easy-CD Creator, dat een ISO 9660 bestandsysteem aanmaakt. Alle hieronder vermelde schijven en bestanden ALL MP3 bestanden MP3 DVD en voltooide DVD±R/ RW DVD WMA bestanden WMA DivX bestanden DivX JPEG schijf compatibiliteit met deze speler is als volgt beperkt : Audio CDs ACD

Maximum aantal bestanden: Minder dan

Sommige schijven werken misschien niet, afhankelijk van opnameformaat of de staat van de schijf.

CD-ROM bestandsformaat: ISO9660/ JOLIET Regiocode De regiocode is bij dit toestel op de achterkant aangegeven. Dit toestel kan alleen DVD schijven afspelen met dezelfde regiocode als op de achterkant van het toestel of “ALL”.

De meeste DVD schijven hebben een wereldbol met een of meer nummers erop, afgebeeld op de hoes. Dit nummer moet overeenkomen met de regiocode van uw toestel anders kan de schijf niet afgespeeld worden.

Als u een DVD met een andere regiocode dan op uw speler wilt afspelen, zal het bericht “Controleer regiocode”op het tv-scherm afgebeeld worden. Vereisten fotobestand Voorbereiding Vereisten voor DivX-bestanden Compatible USB Devices De compatibiliteit van DivX-schijven met deze speler is als volgt beperkt:

MP3-speler: MP3-speler van het type Flash

De usb-functie van dit apparaat ondersteunt niet alle usb-apparaten.

Beschikbare resolutiegrootte : binnen 720x576 (W x H) pixels De bestandsnaam van de DivX ondertiteling is beschikbaar op 45 karakters.

Indien er een onmogelijke code geplaatst is in de naam van het DivX bestand, zal deze worden getoond als “_”.

Indien de video- en audiostructuur van de opgenomen bestanden niet gekruist is, wordt er geen video of audio uitgevoerd.

Schijven geformatteerd in het bestandsysteem Live kunnen niet op deze speler afgespeeld worden.

Indien de naam van het filmbestand verschilt van die van het ondertitelingbestand, wordt de ondertiteling tijdens het afspelen van een DivX bestand, niet getoond. Indien u een DivX bestand afspeelt dat verschilt van DivXspec, kan het voorkomen dat dit niet goed werkt. Eisen voor USB-apparaten

pparaten die extra programmaA installatie vereisen wanneer u deze hebt aangesloten op een computer, worden niet ondersteund.

Trek het USB-apparaat niet uit, als het werkt.

Bij een USB-stick met hoge capaciteit, kan het langer dan een paar minuten duren om doorzocht te worden.

Om gegevensverlies te voorkomen moet u een back-up van alle gegevens maken.

Als u een USB-verlengsnoer of USB-hub gebruikt, wordt het USB-apparaat niet herkend.

Werken met het bestandssysteem NTFS wordt niet ondersteund. (Alleen het bestandssysteem FAT (16/32) wordt ondersteund.)

Deze eenheid wordt niet ondersteund wanneer het totaal aantal bestanden 1 000 of meer is.

E xterne HDD, vergrendelde apparaten of USB-apparaten van het type hard worden niet ondersteund.

e USB-poort van de eenheid kan net op de PC worden aangesloten. De eenheid kan niet worden gebruikt als een opslagapparaat.

Voorbereiding Frontpaneel

Voorbereiding a Disklade c USB Poort b Bedieningsknoppen 1 STANDBY/ON

FUNCTION Hiermee wijzigt u de invoerbron of –functie. B/X (Afspelen/ Pauzeren) x (STOP) .> (OVERSLAAN) - TUNE + (Afstemmen op radiozenders) d MIC e PORTABLE IN f Sensor afstandsbediening g Schermvenster h Volumeregeling Voorbereiding

a Netvoedingskabel Steek deze kabel in een stopcontact. b Luidsprekeraansluitingen c FM Antenneconnector d Scart-aansluiting

e VIDEO OUT f AUX (L/R) INPUT g HDMI UIT (type A, versie 1.3); voor aansluiting op een tv met HDMI-ingangen. h COMPONENT VIDEO (Y Pb Pr) OUTPUT (PROGRESSIVE SCAN) Voorbereiding

Voorbereiding Afstandsbediening SLEEP : Schakelt het systeem op een door u gekozen tijd automatisch uit. STANDBY/ON (1) : Schakel het toestel AAN/ UIT. Afstandsbediening

OPEN/CLOSE (Z): Opent en sluit de schijflade. Voorbereiding TOP MENU : Indien de huidige DVD een titel heeft, zal het titelmenu op het scherm worden getoond. Anders wordt het schijfmenu getoond.

MENU : Opent het menu van een DVD schijf. SETUP : Opent of sluit het instellingenmenu. PRESET (U u) : Selecteert een radioprogramma.

TUNE (-/+) : Stemt af op het gewenste radiostation. U/u/I/i (omhoog/ omlaag/ links/ rechts): Wordt gebruikt om te navigeren door onscreen schermen. ENTER : Bevestigt menukeuze.

RETURN (O) : Achteruit in het menu of het instellingenmenu afsluiten. USB REC (z) : Rechtstreekse usb-opnamen.

STOP (x) : Stopt afspelen of opnemen. PLAY (B), ST/MONO : Start het afspelen. Mono/ Stereo PAUSE/STEP (X) : Afspelen pauzeren.

• • • • • • • • • • • • a• • • • • • • • • • • • FUNCTION : Selecteert de functie en invoerbron. (DVD/CD, USB, AUX, TV-AUDIO, PORTABLE, FM) SKIP (. / >) : Ga naar volgende of vorige hoofdstuk/ track/ bestand. SCAN (bb/BB) : Vooruit of achteruit zoeken. Voorbereiding Afstandsbediening

CLEAR : Verwijdert een nummer uit de Programmalijst. PGM/MEM : Opent of sluit een programmamenu. SUBTITLE ( ) : Tijdens het afspelen drukt u herhaaldelijk op SUBTITLE om een gewenste ondertiteltaal te selecteren.

U kunt het geluidsniveau, de bronkeuze en de aan/ uit-schakelaar van Pioneer TV’s bedienen. Druk de POWER (TV) knop in en druk vervolgens een paar keer op de PR/CH (+/ –) knop om de TV in of uit te schakelen. DIMMER : Stelt de helderheid van het beeldscherm in. RESOLUTION : Stelt de uitvoerresolutie voor HDMI en COMPONENT VIDEO-uitgangen in.

• • • • • • • • • • • • d• • • • • • • • • • • • REPEAT/RANDOM : Selecteer een afspeelmodus. (RANDOM, HERHAAL) MUTE : Om het geluid stilt e zetten. VOL (Volume) (+/-) : Past het luidsprekervolume aan. EQ (EQUALIZER effect) : U kunt geluidsimpressies kiezen. ECHO VOL (+/-) : Past het echovolume aan. VOCAL FADER : Deze functie gebruikt u voor karaoke door het geluidsvolume van de zang in verschillende bronnen sterk te verlagen. Plaats de batterijen in de afstandsbediening Let op dat + (plus) en – (min) op de batterij overeenkomen met die op de afstandsbediening.

0-9 numerieke toetsen : Selecteert genummerde opties in een menu.

2. Maak de pakking vast aan de paal.

Maak de pakking vast aan het oppervlak van de paal waar de speaker gemonteerd zal worden.

Installeren Voor de subwoofer: Zet vier grote antislipkussentjes met het meegeleverde hechtmiddel op de onderkant van de subwoofer vast.

3. Geleid de speakerkabel vanuit de opening

onder de voet door de paal en verbind deze met de speakerterminal. Doe na het verbinden de speakerdraad in de opening aan de achterkant van de speaker. Zorg dat de gekleurde huls past bij de draad met de kleurindicator op de label, geleid dan de witte draad met grijze lijn in de rode (+) kant en de andere draad in de zwarte (-) kant. Monteren van de speaker- standaarden en stevig vastzetten van uw frontspeakers

1. Plaats de palen boven de openingen in de

voet en zet ze van onderen stevig vast met de 4 schroeven. Installeren

4. Zet de speaker en de paal stevig vast

met 2 schroeven. Zorg er voor dat de speakerdraad niet beklemd raakt tussen de speaker en de paal.

• Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd.
• Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

6. Sluit de luidsprekerkabels op de speler

aan. Sluit de witte kabel met de grijze lijn op de (+) zijde aan en de andere kabel op de (-) zijde. Druk vervolgens op het kunststof lipje van elk aansluitpunt om dit te openen en de kabel met de speler te verbinden. Steek het kabeluiteinde erin en laat het lipje los. Installeren

5. Geleid na het verbinden de

speakerdraad door de achterkant van de voet van de standaard.

Installeren De middenluidspreker aan de wand bevestigen Vóór de montage

Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal. Installeren U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen. WAARSCHUWING

• Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies.
• Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie. Bevestigen van de speakers De frontspeaker kan vertikaal of horizontaal aan de muur worden gehangen. Gebruik één gat om deze vertikaal op te hangen en twee gaten om deze horizontaal op te hangen. De illustratie hieronder toont de frontspeaker rechts. Vertical set up Hole Horizontal set up Holes Als u de speaker horizontaal installeert, doe het dan zó dat de speakerterminal aan de achterkant van de speaker aan de buitenkant zit, aan het eind van het oppervlak, zo ver mogelijk van de andere speaker. Speak er t er mi n al Fr on t r i gh t Montageschroef (niet meegeleverd) Speak er t er mi n al Fr on t l ef t Installeren

Aanvullende informatie over het ophangen van luidsprekers Monter de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie. Voorzorgsmaatregelen: Zorg ervoor dat de blote luidsprekerdraad in elkaar gedraaid en helemaal in het aansluitpunt is gestoken. Als namelijk een van de blote luidsprekerdraden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De subwoofer is niet magnetisch afgeschermd en mag dus niet dicht bij een televisie of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van een subwoofer worden bewaard. Bevestig de frontluidsprekers en de subwoofer niet aan de wand of het plafond. Door hun gewicht kunnen ze vallen en verwondingen veroorzaken. Installeren De frontspeakers die met dit systeem zijn meegeleverd, zijn magnetisch beschermd. Afhankelijk van de montagesituatie is het echter mogelijk dat er kleurvervorming op het beeldscherm optreedt als een of meer luidsprekers te dicht bij de televisie worden gemonteerd. ISchakel als u dit constateert de stroom van de televisie uit en na 15 tot 30 minuten weer in. Als u het probleem hierdoor niet kunt oplossen, moet de u de luidsprekers op grotere afstand van de televisie hangen.

Installeren Het systeem positioneren WAARSCHUWING De volgende illustratie toont een voorbeeld van hoe u het systeem opstelt.

• Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken. *Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.. Bemerk dat de illustraties in deze instructies verschillen van de werkelijke eenheid om dingen goed uit te kunnen leggen. Voor de best mogelijke surround sound dienen alle luidsprekers anders dan de subwoofer gezet te worden op dezelfde afstand van de luisterpositie (A).

CD E F G A(L)/ A B Luidspreker A Luidspreker linksvoor rechtsvoor (R): Zet de luidsprekers voor aan de kanten van het beeldscherm of scherm en zo op één lijn met het schermoppervlak als mogelijk. C S ubwoofer: de positie van de subwoofer is niet cruciaal, omdat lage basgeluiden niet duidelijk één kant opgaan. Maar het is beter de subwoofer vlakbij de luidsprekers voor te zetten. Draai hem wat naar het midden van de ruimte om de weerkaatsing van de muren te verminderen. D Eenheid.

• De luidsprekerboxen bevatten magnetische onderdelen waardoor de kleurenweergave van uw tv-scherm of pc-monitorscherm kan worden vervormd. Plaats de luidsprekerboxen op grotere afstand van de tv of de pc-monitor. Installeren Op uw tv aansluiten Maak een van de volgende verbindingen, afhankelijk van de mogelijkheden van uw bestaande apparatuur. Let op Component videoaansluiting Sluit de COMPONENT VIDEO (PROGRESSIVE SCAN) uitgangen op het apparaat met Y Pb Prkabels op de overeenkomstige ingangen op de tv aan. U kunt het geluid beluisteren via de luidsprekers van het systeem. Component videoaansluiting

• Afhankelijk van de mogelijkheden van de tv en andere apparaten kunt u de speler op verschillende manieren aansluiten. Kies één van de aansluitmogelijkheden die in deze handleiding beschreven zijn.

• Zie de handleiding van uw tv, stereo-installatie of andere apparaten voor de beste manier van aansluiten. WAARSCHUWING
• Sluit de speler rechtstreeks op de tv aan. Stem de tv af op het juiste video-ingangskanaal.
• Sluit de speler niet aan via een videorecorder. Het beeld kan door de kopie vervormd worden.

Let op Als uw tv signalen met progressieve opmaak accepteert, moet u deze aansluiting gebruiken en [Progressive Scan] in de configuratie van [Display] op [On] (Aan) instellen (zie pagina 27).

Installeren HDMI-uitgang Als u een tv of monitor met een HDMIaansluiting bezit, kunt u deze met een HDMI-kabel op deze speler aansluiten. Sluit het HDMI OUT-aansluitpunt van de speler aan op het HDMI IN-aansluitpunt van een voor HDMI geschikte tv of monitor. Stel het bronsignaal van de tv in op HDMI (zie de gebruikershandleiding van de tv). HDMI-uitgang Let op

Wanneer een aangesloten HDMI-apparaat geen audio-uitvoer van het apparaat accepteert, is ht mogelijk dat het geluid van het HDMI-apparaat wordt vervormd of niet hoorbaar is.

• Let op het volgende wanneer u een voor HDMI of DVI geschikt apparaat aansluit: - Schakel het HDMI/DVI-apparaat en de speler uit. Schakel het HDMI/DVI-apparaat vervolgens weer in en laat het plm. 30 seconden met rust; schakel vervolgens de speler in.

- Het video-ingangssignaal van het aangesloten apparaat is nu voor deze speler correct ingesteld. Installeren - Het aangesloten apparaat is compatibel met 720x480i (of 576i), 720x480p (of 576p), 1280x720p,1920x1080i of 1920x1080p videoingangssignalen.

• Niet alle met HDCP-compatibele HDMI- en DVIapparaten zijn voor aansluiting op de speler geschikt. - Bij niet-HDCP-apparaten wordt het beeld niet storingvrij weergegeven. - In een dergelijk geval speelt de speler niet af en gaat het tv-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien. TIP Met deze HDMI-aansluiting kunt u volop genieten van digitale audio- en videoweergave. WAARSCHUWING
• Als u de resolutie verandert nadat u de verbinding hebt gemaakt, is er kans op storingen. U kunt dit probleem oplossen door de speler uit en weer in te schakelen.
• Wanneer de HDMI-aansluiting met HDCP niet geverifieerd is, gaat de tv-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien. Controleer in dat geval de HDMIverbinding of ontkoppel de HDMI-kabel.
• Als u ruis (“sneeuw”) of lijnen op het scherm ziet, controleer dan de HDMI-kabel (deze mag in het algemeen niet langer zijn dan 4,5 m) en gebruik een High Speed HDMI-kabel (Versie 1.3). Installeren Videoaansluiting Scart-aansluiting Sluit de VIDEO OUT-stekkerbus op de speler met een videokabel op de video-in stekkerbus van de tv aan. Sluit de scart-aansluiting van het apparaat met een scart-videokabel aan op de scartaansluiting van de tv. U kunt het geluid beluisteren via de luidsprekers van het systeem. U kunt het geluid beluisteren via de luidsprekers van het systeem. Videoaansluiting

Installeren Optionele apparatuur aansluiten PORTABLE-ingang Sluit de uitgang van het draagbare apparaat (mp3, pmp e.d.) aan op de PORTABLE-ingang. PORTABLE-ingang AUX-ingang Sluit de uitgang van een hulpapparaat aan op de AUX AUDIO-ingang (L/R). Als uw tv maar één audio-uitgang (mono) heeft, moet u deze aansluiten op de linkse (witte) audiostekkerbus van het receiversysteem.

AUX-ingang Installeren Installeren Usb-apparaten aansluiten Antenne aansluiten Sluit de usb-poort van een usb-geheugen (of mp3-speler e.d.) aan op de usb-poort aan de voorkant van het receiversysteem. Om radiostations te ontvangen moet u de meegeleverde fm-antennes aansluiten. Usb-apparaten aansluiten

Sluit de fm-draadantenne aan op de aansluiting voor een fm-antenne op het apparaat. Antenne aansluiten

Installeren Een usb-apparaat van het apparaat loskoppelen 1.Kies een andere functiemodus of druk tweemaal achtereen op STOP (x).

2. Maak het usb-apparaat van de unit los.

Let op Trek de fm-antenne over de volle lengte uit. Nadat u de fm-draadantenne hebt aangesloten kunt u deze het best zoveel mogelijk horizontaal bevestigen.

Installeren Installatie-instellingen aanpassen Met behulp van het installatiemenu kunt u verschillende onderwerpen zoals beeld en geluid aanpassen. Zo kunt u ondermeer ook een taal voor de ondertitels en het installatiemenu instellen. Zie pagina 26 tot 30 voor meer informatie over elke soort installatiemenu.

Het installatiemenu weergeven en afsluiten

1. Selecteer de dvd/cd- of usb-functie door op

FUNCTION te drukken.

Vervolgens verschijnt het SETUP-menu.

3. Druk op SETUP of RETURN om het

[SETUP]-menu te verlaten. Helpmenu voor installeren Installeren Menu Knoppen v/V Move

Naar het vorige menu gaan

Naar het volgende menuniveau gaan of een menu selecteren Prev. Select

RETURN ENTER Bediening Naar een ander menu gaan Het [Setup]-menu of de [luidspreker setup] sluiten Het menu bevestigen Installeren TAAL DISPLAY Menutaal TV Beeldformaat Kies een taal voor het Instellingenmenu en onscreen scherm. Selecteren van de schermverhouding gebaseerd op de vorm van uw TV-scherm. Schijf Audio/ Disc Subtitel/ Schijfmenu 4:3 – Kies deze mogelijkheid als een standaard 4:3 TV aangesloten is. Selecteer de taal die u voor het audionummer (geluid op de disk), de ondertiteling en het diskmenu wilt gebruiken. 16:9 – Kies deze mogelijkheid als een 16:9 breedbeeld TV aangesloten is. Standaard – Verwijst naar de originele taal waarin de schijf opgenomen is. Display Mode (Schermmodus) Uit (voor schijfondertiteling) – Uitschakelen van de ondertiteling. Indien u 4:3 geselecteerd heeft, dient u aan te geven hoe u naar breedbeeldprogramma’s en films wilt kijken op uw TV. Letterbox – Toont een breed beeld met donkere banden aan de bovenkant en de onderkant van het scherm. Panscan – Toont automatisch een schermvullend breed beeld en knipt het overtollige gedeelte van het tv-beeld weg. (Als de disk of het bestand niet compatibel is met Pan Scan, wordt het videobeeld in letterbox-formaat weergegeven.) TV Output Select Selecteer een optie volgens het aansluitingstype van de TV. RGB – Indien uw TV aangesloten is met een SCART stekkerbus. YPbPr – Indien uw TV is aangesloten op de COMPONENT/ PROGRESSIEVE SCAN stekkerbussen van dit toestel. Let op Indien u TV Uitvoer Keuze wijzigt van RGB naar YPbPr in het instellingenmenu, vooral bij het aansluiten van het toestel op een manier van component video aansluiting, wordt het scherm zwart. In dat geval sluit u de videokabel van MONITOR stekker aan en selecteert u opnieuw YPbPr in het instellingenmenu.

Installeren Overige – Voer met de cijfertoetsen een getal van vier cijfers volgens de taalcodelijst op pagina 43 in en druk vervolgens op ENTER om een andere taal te selecteren. Als u de verkeerde taalcode hebt ingevoerd, drukt u eenvoudig op CLEAR.

Installeren AUDIO DRC (Dynamic Range Control – Regeling dynamisch bereik) Zorgt dat het geluid helder blijft bij het verlagen van het volume (alleen Dolby Digital). Stel voor dit effect in op [Aan]. Vocal (Vokaal)

Selecteer [Aan] om karaoke kanalen met normale stereoweergave te mengen. Deze functie is alleen geschikt voor DVD's met de mogelijkheid van meerkanaals karaoke. luidspreker set-up Maak de volgende instellingen voor de ingebouwde 2.1-kanaals surround-decoder.

2. Selecteer het AUDIO-menu met U u en

druk vervolgens op i.

3. Selecteer het [luidspreker set-up]-menu

met U u en druk vervolgens op i.

Het [luidspreker set-up]-menu verschijnt. Installeren HD AV Sync Soms komt bij digitale tv een vertraging tussern beeld en geluid voor. Een dergelijke vertraging kunt u compenseren door een geluidsvertraging in te stellen waardoor het geluid steeds ‘wacht’op het bijbehorende beeld. Dit wordt HD AV-synchronisatie genoemd. Gebruik U u (op de afstandsbediening) om op en neer te scrollen via de mate van vertraging, die u kunt instellen op alles tussen 0 en 300m/sec. Semi Karaoke Wanneer een hoofdstuk, titel of nummer is beëindigd, toont deze functie de score of het beeldscherm begeleid door trompetgeschal. Aan – Na het zingen verschijnt een score op het beeldscherm. Uit – De score verschijnt niet op het beeldscherm en er klinkt geen trompetgeschal. Let op

• Voor deze functie kunt u dvd/dvd-karaokedisks gebruiken met meer dan twee sporen.
• Wanneer u films kijkt, kunt u de semikaraokefunctie uitschakelen in het SETUP-menu of de functie gebruiken zonder een microfoon aan te sluiten om te voorkomen dat er een score verschijnt of dat er trompetgeschal wordt weergegeven.

5. Selecteer de gewenste luidspreker met I i.

6. Pas de opties met de U u I i-knoppen

7. Druk op RETURN om uw keuze te

bevestigen. Ga terug naar het vorige menu. Installeren Luidsprekers selecteren

LOCK (Ouderlijk toezicht) Selecteer een luidspreker die u wilt aanpassen. Regiocode instellen Let op Bepaalde luidsprekerinstellingen zijn door de Dolby Digital licentieovereenkomst niet toegestaan. Grootte – Omdat de luidsprekerinstellingen vast liggen, kunt u de instellingen niet veranderen. Afstand – Nadat u de luidsprekers op de dvdreceiver hebt aangesloten, moet u de afstand tussen de luidsprekers en uw luisterpunt aanpassen als de afstand tot de center- of achterluidsprekers groter is dan de afstand tot de frontluidsprekers. Hierdoor bereikt het geluid van elke luidspreker de luisteraar op het zelfde moment. Druk op I i om de afstand tot de geselecteerde luidspreker aan te passen. Deze afstand moet gelijk zijn aan het verschil van de afstand tussen de center- en achterluidsprekers en de frontluidsprekers. Test – Druk op I i om de signalen van elke luidspreker te testen. Pas het volume aan in overeenstemming met het volume van de testsignalen die in het geheugen van het systeem zijn opgeslagen.

1. Selecteer het [LOCK]-menu en druk op i.

Om toegang te krijgen tot de [LOCK]-opties, moet u het wachtwoord invoeren dat u hebt aangemaakt. Voer uw wachtwoord in en druk op ENTER. Voer dit wachtwoord nogmaals in en druk op ENTER. Als u een fout maakt voordat u op ENTER hebt gedrukt, druk dan op CLEAR.

3. Selecteer met de U u-knoppen het eerste

4. Druk op ENTER en selecteer met de

U u-knoppen het tweede teken.

5. Druk op ENTER om de gekozen regiocode

te bevestigen. Beveiligingsniveau Blokkeert het afspelen van geclassificeerde dvd’s op grond van hun inhoud. Niet alle disks zijn geclassificeerd.

1. Selecteer [Beveiligingsniveau] in het [LOCK]menu en druk vervolgens op i.

2. Voer een wachtwoord in en druk op ENTER.

3. Selecteer door middel van de U u-knoppen

een waardering van 1 t/m 8. Beveiligingsniveau 1 t/m 8 – Waardering één (1) heeft de meeste beperkingen en waardering acht (8) de minste. Unlock (Ontgrendelen) – Als u UNLOCK selecteert, is het ouderlijk toezicht niet actief en wordt de disk zonder beperkingen afgespeeld.

4. Druk op ENTER om de door u gekozen

waardering te bevestigen.

Installeren Volume – Druk op I i om het uitgangsniveau van de geselecteerde luidspreker aan te passen. Wanneer u dit apparaat voor de eerste maal gebruikt, moet u de regiocode instellen.

Installeren Wachtwoord OVERIGE U kunt een wachtwoord invoeren of veranderen. PBC (Playback-bediening)

1. Selecteer [Wachtwoord] in het [LOCK]menu en druk vervolgens op i.

2. Voer een wachtwoord in en druk op ENTER.

Om het wachtwoord te veranderen, drukt u op ENTER wanneer de optie [Wijzigen] gemarkeerd is. Voer een wachtwoord in en druk op ENTER. Voer dit wachtwoord nogmaals in en druk op ENTER.

3. Druk op SETUP om het menu te sluiten.

Installeren Let op Als u uw wachtwoord vergeten hebt, kunt u het als volgt wissen:

1. Druk op SETUP om het installatiemenu weer

2. Voer het uit zes cijfers bestaande getal “210499”

in en druk op ENTER. Het wachtwoord wordt gewist. Area Code (Regiocode) Voer de code in van de regio waarvan de normen zijn gebruikt om aan de dvd-videodisk een waarde toe te kennen die gebaseerd is op de lijst op pagina 44.

1. Selecteer [Area Code] in het [LOCK]-menu

en druk vervolgens op i.

2. Voer een wachtwoord in en druk op ENTER.

3. Selecteer met de U u-knoppen het eerste

4. Druk op ENTER en selecteer met de

U u-knoppen het tweede teken.

5. Druk op ENTER om de gekozen regiocode

te bevestigen. De playback-bediening levert speciale navigatie-opties, die beschikbaar zijn op sommige discs. Kies [Aan] om van deze optie gebruik te maken. DivX(R) VOD We geven u een DivX® VOD (Video On Demand) registratiecode waarmee u video’s kunt kopen en huren via de DivX® VOD service. Voor meer informatie bezoekt u www.divx. com/ vod. Druk op ENTER indien het [DivX(R) VOD] gemarkeerd is, en u kunt de registratiecode van het toestel zien. INFORMATIE OVER DIVX VIDEO DivX® is een digitaal videoformaat dat door DivX, Inc. is ontwikkeld. Dit is een officieel door DivX gecertificeerd apparaat dat geschikt is voor de weergave van DivX video. Ga naar www.divx. com voor meer informatie en softwaretools voor het omzetten van uw beeldbestanden in DivX. INFORMATIE OVER VIDEO-ON-DEMAND: Voor het afspelen van DivX Video-on-Demand (VOD) materiaal moet dit DivX Certified®apparaat worden geregistreerd. Ga voor het genereren van de registratiecode naar het hoofdstuk over DivX VOD in het installatiemenu van het apparaat. Ga met deze code naar de website vod.divx.com om de registratieprocedure te voltooien en voor meer informatie over DivX VOD. Let op Alle van DivX® VOD gedownloade video’s kunt u alleen op dit apparaat afspelen. Bediening

Bediening De eerste bedieningshandelingen

1. Plaats met behulp van OPEN/CLOSE een

disk in de disklade van het apparaat of sluit een usb-apparaat op de usb-poort aan.

2. Selecteer de dvd/cd- of usb-functie door op

FUNCTION te drukken. Let op Bij het afspelen van een schijf of USB Flash Drive met DivX, MP3/WMA en JPEG bestanden, kunt u selecteren welk menu bestanden u wilt afspelen door op MENU te drukken. Indien “Het bestand wordt niet ondersteund door deze DVD speler. ” getoond wordt, selecteert u het juiste bestand door op MENU te drukken. Naar het volgende of vorige hoofdstuk, nummer of bestand overspringen. Snel naar een bepaald punt gaan door een bestand snel vooruit of snel achteruit af te spelen. Doe dit Druk tijdens het afspelen op . of > om naar het volgende hoofdstuk of nummer te gaan of terug te gaan naar het begin van het huidige hoofdstuk of nummer. Druk tweemaal kort op . om terug te gaan naar het vorige hoofdstuk of nummer. Druk tijdens het afspelen een paar keer op bb of BB om de vereiste scansnelheid te kiezen. Druk op PLAY om naar de normale snelheid terug te gaan. Stoppen Druk op x Afspelen Druk op B Pauzeren Druk op PAUSE/STEP Druk een paar keer op REPEAT/RANDOM om de huidige titel, het huidige hoofdstuk of Herhaald of in nummer herhaald of in willekeurige willekeurige volgorde af volgorde afspelen te spelen. - In willekeurige volgorde afspelen: is alleen mogelijk met muziekbestanden. Druk een paar keer op PAUSE/STEP om deze titel beeld-voor-beeld af te spelen. Druk in de pauzemodus op SCAN (bb of weergavesnelheid BB) om de gewenste vertragen snelheid te kiezen. Voor Beeld-voor-beeld afspelen Doe dit

3. Selecteer door op U u I i te drukken

een bestand (of nummer of titel) dat u wilt afspelen. Voor

Bediening Andere bedieningshandelingen Informatie over disks op het beeldscherm weergeven U kunt uiteenlopende informatie over een geladen disk op het beeldscherm weergeven.

1. Druk op DISPLAY om gevarieerde

informatie weer te geven. Afhankelijk van het disktype en de afspeelstatus kunnen de weergegeven onderwerpen verschillen.

2. U kunt een onderdeel selecteren met

behulp van U u en de instelling wijzigen of selecteren door op I i te drukken. Bediening Titel – H uidig titelnummer / totaal aantal titels. Hoofdstuk – H uidig hoofdstuknummer/ totaal aantal hoofdstukken Tijd – Verstreken afspeeltijd Audio – Geselecteerde audiotaal of kanaal Ondertitel – G eselecteerde ondertiteling Kijkhoek – G eselecteerde hoek/ totaal aantal hoeken Geluid – Geselecteerde geluidsmodus Let op De informatie op het beeldscherm verdwijnt als u een paar seconden lang geen knoppen indrukt. Dvd-menu weergeven DVD Wanneer u een dvd-disk afspeelt die verschillende menu’s bevat, kunt u met behulp van het Menu het gewenste menu selecteren.

Het menu van de disk verdwijnt.

2. Selecteer het menu met U u I i.

3. Druk ter bevestiging op PLAY.

De titels op een dvd weergeven DVD Wanneer u een dvd-disk afspeelt die verschillende titels bevat, kunt u met behulp van het Menu de gewenste titel selecteren.

1. Druk op TOP MENU.

De titel van de disk verschijnt.

2. Selecteer het menu door op U u I i te

3. Druk ter bevestiging op PLAY.

Een ondertiteltaal selecteren DVD DivX Tijdens het afspelen drukt u herhaaldelijk op SUBTITLE ( ) om een gewenste ondertiteltaal te selecteren. Dvd’s afspelen met 1,5x normale snelheid DVD Bij weergave met 1,5x normale snelheid kunt u de beelden sneller bekijken en het geluid sneller beluisteren dan bij afpelen met normale snelheid.

1. Om het opgenomen materiaal met 1,5 maal

de normale snelheid af te spelen, drukt u tijdens het afspelen op PLAY (B). Op het scherm verschijnt “Bx1.5”.

2. Druk nogmaals op PLAY (B) om af te

sluiten. Bediening Afspelen starten op geselecteerd tijdstip DVD DivX Geprogrammeerd afspelen Het bestand of de titel op elk gewenst moment afspelen Met deze programmeringsfunctie kunt u uw favoriete bestanden vanaf elke disk of elk usbapparaat in het geheugen van de receiver opslaan.

1. Druk tijdens het afspelen op DISPLAY.

2. Druk op U u om het klokpictogram te

selecteren en “--:--:--” verschijnt.

3. Voer de gewenste starttijd van links naar

rechts in uren, minuten en seconden in. Druk op CLEAR om een of meer verkeerd ingevoerde cijfers te wissen. Voer vervolgens de juiste cijfers in. Om bijvoorbeeld een bepaalde scène over 1 uur, 10 minuten en 20 seconden te starten, voert u met de nummertoetsen “11020” in. ACD MP3 WMA Een programma kan 30 nummers of bestanden bevatten.

1. Selecteer de dvd/cd- of usb-functie door op

FUNCTION te drukken.

2. Om bepaalde muziek aan de programmalijst

toe te voegen, drukt u op PGM/MEM om de bewerkingsmodus voor programmeren te openen (E op het menu verschijnt een markering).

3. Selecteer het gewenste muzieknummer in

de [List] (Lijst) met behulp van U u en druk vervolgens op ENTER om de muziek aan de programmalijst toe te voegen. Laatste Sc geheugen

4. Selecteer de muziek in de programmalijst

en druk vervolgens op ENTER om het geprogrammeerde afspelen te starten. Dit toestel onthoudt de laatste scène van de laatst bekeken schijf. De laatste scène blijft in het geheugen, zelfs als u de schijf verwijdert uit het toestel of het toestel uitschakelt (standby). Indien u een schijf laadt waarvan de scène onthouden is, wordt de scène automatisch opgeroepen. De tekenset wijzigen voor het juist tonen van DivX® ondertiteling DivX Indien de ondertiteling niet correct getoond wordt tijdens het afspelen, houdt u SUBTITLE ongeveer 3 seconden ingedrukt en drukt u op I i of SUBTITLE om een andere taalcode te selecteren totdat de juiste ondertiteling getoond wordt, vervolgens drukt u op ENTER. Bestanden uit de programmalijst wissen

1. Selecteer met U u het nummer dat u uit de

programmalijst wilt verwijderen.

2. Druk in de programmabewerkingsmodus

op CLEAR. De hele programmalijst wissen Gebruik U u I i om [Alles wissen] te selecteren en druk vervolgens op ENTER. Let op De programma’s worden ook gewist wanneer u de disk of het usb-apparaat verwijdert, het apparaat uitschakelt of de functie overschakelt.

4. Druk op ENTER om uw keuze te bevestigen.

Het afspelen start op het ingevoerde tijdstip. DVD

Bediening Een PHOTO (Foto)-bestand bekijken JPG Dit apparaat is geschikt voor het afspelen van disks met fotobestanden.

1. Selecteer de dvd/cd- of usb-functie door op

FUNCTION te drukken.

2. Druk op U u om een map te selecteren en

druk vervolgens op ENTER. Er verschijnt een lijst met bestanden die zich in de map bevinden. Als u in een bestandenlijst bent en terug wilt gaan naar de vorige mappenlijst, gebruik dan de knoppen van de afstandsbediening om te markeren en druk vervolgens op ENTER.

3. Als u een bepaald bestand wilt weergeven,

druk dan op U u om dat bestand te markeren en druk vervolgens op ENTER of PLAY. Om tijdens het weergeven van een bestand naar een vorig menu (JPEG-menu) terug te gaan, drukt u eenvoudig op STOP. Fotobestanden bekijken als diavoorstelling JPG

1. Markeer het bestand (niet de map)

waarmee u de diavoorstelling wilt beginnen.

2. Gebruik U u I i om Speed te markeren.

) Gebruik vervolgens I i om een van de opties (3s/ 5s/ 8s) te selecteren en druk vervolgens op ENTER. ) te markeren

3. Gebruik U u I i om de (

en druk vervolgens op ENTER. Helpmenu voor diavoorstellingen Menu Knoppen Bediening v/V U/u Het beeld draaien

Prev./ Next I/i Naar een ander menu gaan

RETURN Sluit de diavoorstelling

ENTER om het helpmenu te verbergen Naar muziek luisteren tijdens een diavoorstelling JPG U kunt naar muziek luisteren tijdens een diavoorstelling, indien de schijf muziek en fotobestanden bevat. Markeer hetU u I i pictogram met ( ) en druk op ENTER om de diavoorstelling te starten. Let op Deze functie is alleen beschikbaar bij schijven. Bediening Radio bedienen Zorg dat zowel de FM antennes aangesloten zijn. (Zie pagina 25) Naar de radio luisteren

1. Druk op FUNCTION tot FM (middengolf )

op het beeldscherm verschijnt. De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd.

2. Druk ongeveer twee seconden op

TUNE (-/+) tot de frequentieaanduiding begint te veranderen en laat de knop vervolgens los). Het scannen stopt wanneer het apparaat op een station afstemt. Druk een paar keer kort achter elkaar op TUNE

Radiostations programmeren U kunt 50 fm- stations vooraf programmeren. Zet het volume zo laag mogelijk (uit) voordat u gaat afstemmen.

1. Druk op FUNCTION tot FM op het

beeldscherm verschijnt.

2. Selecteer de gewenste frequentie door op

TUNE (-/+) te drukken.

3. Druk op PGM/MEM Op het beeldscherm

knippert nu een voorgeprogrammeerde stationsfrequentie.

4. Druk op PRESET (Uu) om de gewenste

voorgeprogrammeerde frequentie te selecteren.

5. Druk op PGM/MEM Het radiostation wordt

6. Herhaal stap 2 t/m 5 om andere stations op

te slaan. Alle opgeslagen stations verwijderen

1. Houd PGM/MEM twee seconden ingedrukt.

ERASE ALL (alles wissen) knippert om het scherm van de DVD Receiver.

2. Druk op PGM/MEM om alle opgeslagen

stations te wissen. Slechte FM-ontvangst verbeteren Druk op PLAY (B) (ST/MONO) op de afstandsbediening. Hierdoor wordt de tuner van stereo naar mono gewijzigd en wordt normaliter ontvangst verbeterd.

3. U kunt het volume aanpassen door de knop

VOLUME op het frontpaneel te verdraaien of door op de afstandsbediening een paar keer op VOL+ of - te drukken.

Bediening Informatie over een radiostation bekijken De FM tuner wordt geleverd werd met RDS (Radio Data System). Dit toont informatie over het radiostation waarnaar geluisterd wordt. Door herhaaldelijk op RDS om te bladeren door de verschillende gegevenstypes :

( Programmaservice naam) De naam van het kanaal wordt op het scherm getoond. PTY ( Herkenning programmatype) Het programmatype (bijv. Jazz of Nieuws) wordt op het scherm getoond.

( Radiotekst) Een tekstbericht met speciale informatie van het station dat uitzendt, wordt getoond. Deze tekst kan rollen over het scherm.

( Tijd bestuurd door het station) Dit toont de tijd en datum zoals uitgezonden door het station. Door op RDS te drukken kunt u volgens programmatype naar radiostations zoeken. Op het display kunt u het laatst gekozen programmatype (PTY) aflezen. Door eenmaal of meerdere malen op PTY te drukken kunt u uw favoriete programmatype kiezen. Druk op I i . De tuner zoekt automatisch naar het gewenste programmatype. Het zoeken stopt zodra een station gevonden is. Bediening Geluid aanpassen OP SCHERM Dit systeem heeft een aantal vooraf ingestelde surround sound-velden. U kunt kunt een gewenste geluidsmodus selecteren door EQ te gebruiken. U kunt de EQ wijzigen met behulp van de I i pijltoets terwijl de EQ informatie getoond wordt. De weergegeven items voor de equalizer kunnen anders zijn, afhankelijk van geluidsbronnen en effecten. Beschrijving PIONEER U kunt zich vermaken met comfortabel en natuurlijk geluid. AUTO EQ Realiseer de geluidsequalizer die het meest lijkt op het genre dat op het MP3 ID3 label van songbestanden staat. POP CLASSIC JAZZ ROCK Dit programma leent een enthousiaste atmosfeer aan het geluid en geeft u het gevoel van een echt rock-, pop-, jazzof klassiek concert.

Deze functie is speciaal bedoeld voor gecomprimeerde mp3-bestanden. Hierbij worden vooral de hoge tonen verbeterd. De surround-modus instellen NORMAL Tijdens het afspelen van muziekbronnen kunt u de hoge en lage tonen en het surroundeffect versterken. U geniet van het geluid zonder effect van de equalizer. Let op

• Bij bepaalde surround-standen komt het voor dat bepaalde luidsprekers geen of weinig gelid produceren. Tenzij de luidspreker defect is heeft dit te maken met de ingestelde surround-modus en de geluidsbron.
• Soms moet u na het kiezen van een andere geluidsbron of een ander muzieknummer de surround-modus opnieuw instellen.

Bediening Geavanceerde bedieningsmogelijkheden Slaapklok (Sleep Timer) instellen Druk eenmaal of meerdere malen op SLEEP om een tijd tussen 10 minuten en 3 uur te kiezen waarna het apparaat zichzelf automatisch uitschakelt. Om de resterende tijd te controleren drukt u op SLEEP

Bediening Om de inslaapfunctie te annuleren, drukt u een paar keer op SLEEP tot “SLEEP 10” verschijnt en druk vervolgens nogmaals op SLEEP terwijl “SLEEP 10” wordt weergegeven. Let op U kunt de resterende tijd controleren voordat het apparaat zichzelf uitschakelt. Dimmer Druk eenmaal op DIMMER. Het beeldscherm kan op drie helderheidsniveaus worden ingesteld. Om dit te annuleren drukt u herhaaldelijk op DIMMER totdat alles gedimd wordt. Schermbeveiliging De schermbeveiliging wordt getoond indien u het toestel ongeveer vijf minuten in de Stop modus laat staan. Geluidsweergave tijdelijk uitschakelen Met een druk op deze knop schakelt u het geluid van het apparaat uit. Zo kunt u het apparaat tijdelijk stilschakelen om bijvoorbeeld de telefoon op te nemen; hierbij knippert de indicatie MUTE (Stilgeschakeld) op het beeldscherm. Systeemkeuze - optie U dient een geschikte systeemmodus voor uw TV systeem in te stellen. Indien in het schermvenster NO DISC getoond wordt, houdt u PAUSE/STEP (X) langer dan 5 seconden ingedrukt om een systeem te selecteren.(PAL/ NTSC) Bestandsinformatie weergeven (ID3 tag) Wanneer u tijdens het afspelen van mp3-bestanden die bestandsinformatie bevatten op DISPLAY drukt, wordt de informatie weergegeven Luisteren naar muziek van uw draagbare spelen of extern apparaat De eenheid kan gebruikt worden om de muziek van vele soorten draagbare spelers of externe apparaten te spelen. (Zie pagina 24)

1. Sluit de draagbare speler aan op de

connector PORTABLE IN van de eenheid. sluit het externe apparaat op de AUX-connector van de eenheid aan. 2 Druk op STANDBY/ON om de stroom in te schakelen. 3 Druk op FUNCTION om de PORTABLE- of AUX-functie in te schakelen. 4 Schakel de draagbare speler of het externe apparaat in en begin met spelen. Bediening Opnemen naar USB

1. Sluit het USB-apparaat op de eenheid aan

2. Druk op FUNCTION om een dvd- of cdfunctie te kiezen.

3 Start het opnemen door op z USB REC te drukken. 4 Stop de opname door op x STOP te drukken. Muziekbestanden op disks naar usbgeheugensticks overzetten Eén nummer opnemen - Op kunt een bestand op uw usb-apparaat opnemen nadat u het betreffende bestand hebt afgespeeld. Een programmalijst opnemen - Ga naar de betreffende geprogrammeerde lijst en neem deze vervolgens op usb op. Let op

• U kunt het opnamepercentage controleren voor de USB-opname op het scherm tijdens de opname.
• Wanneer u tijdens afspelen stopt met opnemen, zal het bestand dat op dat moment is opgenomen worden opgeslagen.
• Verwijder het USB-apparaat niet of schakelt de eenheid niet uit tijdens opnemen op een USBstick. Indien u dit wel doet, kan een onvolledig bestand worden gemaakt en niet op de PC verwijderd.
• Als USB opnemen niet werkt, wordt een bericht als “NO USB”, “ERROR”, “USB FULL” of “NO REC” op het weergave-venster weergegeven.
• Indien u het opnemen stopt tijdens het afspelen, zal het bestand niet opgeslagen worden.
• In cd-g-formaat kunnen geen dts-schijven met usb worden opgenomen.
• U kunt niet meer dan 999 bestanden opslaan.
• Deze wordt als TRK_001 in de CD FOLDER (Cdmap) opgeslagen.
• Deze bestanden worden als volgt opgeslagen. AUDIO CD MP3/ WMA De andere bronnen Het zonder toestemming van de eigenaars van het auteursrecht maken van kopieën van auteursrechtelijk beschermd materiaal, waaronder begrepen computerprogramma's, bestanden, tv- en radio-uitzendingen en geluidsopnamen, kan worden aangemerkt als een inbreuk op het auteursrecht en strafrechtelijk worden vervolgd. Het is verboden deze apparatuur voor de bovengenoemde doeleinden te gebruiken. Ken uw verantwoordelijkheid Respecteer het auteursrecht

Bediening Alle nummers opnemen - Nadat u een stopcommando hebt gegeven, kunt u alles op een usb-apparaat opnemen.

Onderhoud Wat u over disks moet weten Behandeling van het apparaat Disks hanteren Het apparaat vervoeren Bewaar de originele doos en het verpakkingsmateriaal waarin u het apparaat hebt gekocht, Als u het apparaat veilig wilt versturen, verpak het dan op dezelfde manier waarop het in de fabriek is verpakt. Plak nooit papier of plakband op een disk.

Onderhoud Disks bewaren Doe de disk na het afspelen terug in de bijbehorende cassette. Stel disks niet bloot aan direct zonlicht of warmtebronnen (bijv. de verwarming) en laat disks nooit in uw auto in de zon liggen. Disks reinigen Vingerafdrukken en stof op een disk veroorzaken een slecht beeld en vervormd geluid. Maak een disk voordat u deze afspeelt met een zachte schone doek schoon. Veeg van het midden van de disk naar de rand toe. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische sprays die voor oudere vinylgrammofoonplaten bedoeld zijn. De buitenkant van het apparaat schoon houden

Gebruik in de buurt van het apparaat geen vluchtige vloeistoffen door bijvoorbeeld insecticide te verstuiven.

Door het apparaat met kracht af te wrijven kunt u het beschadigen. Laat geen rubber of kunststof voorwerpen langdurig in contact met het apparaat. Apparaat reinigen Gebruik een zachte droge doek om het apparaat te reinigen. Als de buitenkant van het apparaat erg vuil is, gebruik dan een zachte doek die u met een sopje licht bevochtigt. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen of thinner omdat deze het oppervlak van het apparaat kunnen aantasten. Apparaat onderhouden Dit apparaat is een high-tech precisieapparaat. Als de optische pick-uplens en de onderdelen die de disks aandrijven vuil of versleten zijn, kan de beeldkwaliteit achteruitgaan. Neem voor meer informatie contact op met uw leverancier of het dichtstbijzijnde servicecentrum. Problemen oplossen

Problemen oplossen PROBLEEM OORZAAK CORRECTIE Geen voeding De netkabel is losgekoppeld. Steek de netkabel in een stopcontact. Geen beeld De TV is niet afgesteld op het ontvangen van het het DVD signaal. Selecteer de juiste video inputmodus op de TV zodat het beeld van de DVD receiver op het TV scherm getoond wordt. De videokabels zijn niet goed aangesloten. Sluit de videokabels goed aan op zowel de TV als DVD receiver. Apparatuur aangesloten via de audiokabel is niet ingesteld op het ontvangen van de DVD signaaluitvoer. Selecteer de juiste input modus van de audio ontvanger zodat u het geluid van de DVD receiver kunt horen. De audiokabels zijn niet goed aangesloten op de luidsprekers of de receiver. Sluit de audiokabels goed aan op de aansluitpunten. De audiokabels zijn beschadigd. Vervang door een nieuwe audiokabel. Er is weinig of geen geluid De beeldkwaliteit van De schijf is vuil. de DVD is slecht Een DVD/ CD wordt niet afgespeeld. Reinig de schijf met een zachte doek waarbij u vanuit het midden van de schijf naar buiten veegt. Geen schijf geplaatst. IPlaats een afspeelbare schijf. Een niet afspeelbare schijf is geplaatst. Plaats een afspeelbare schijf (controleer schijftype, kleursysteem en regiocode). De schijf is verkeerd om geplaatst. Plaats de schijf met het label of de bedrukte kant naar boven. Het menu is op het scherm geopend. Druk op SETUP om het menuscherm te sluiten. Het kinderslot is ingeschakeld waardoor het afspelen van DVD’s met een bepaalde beoordeling, niet mogelijk is. Voer uw wachtwoord in of wijzig het beoordelingsniveau. Reinig de schijf met een zachte doek met uitwaartse vegen. Goed afstemmen op radiostations niet mogelijk Controleer de antenne aansluiting en pas de stand aan. De antenne is slecht geplaatst of slecht aangesloten. De signaalsterkte van het radiostation is te zwak. Er zijn geen stations geprogrammeerd of de geprogrammeerde stations zijn (tijdens het afstemmen door het scannen van geprogrammeerde kanalen). De afstandsbediening wordt niet rechtstreeks op De afstandsbediening het apparaat gericht. werkt niet goed/ De afstandsbediening is te ver van het apparaat helemaal niet vandaan. Plaats de DVD receiver en audiocomponenten verder weg van de TV. Monteer indien noodzakelijk een buitenantenne. Stem met de hand af op het station. Programmeer bepaalde stations, zie bladzijde 35 voor meer informatie. Richt de afstandsbediening direct op het toestel. Gebruik de afstandsbediening binnen 7 meter van de DVD receiver. Er bevindt zich een obstakel tussen de afstandsbediening en het toestel. Verwijder de hindernis. De batterijen in de afstandsbediening zijn leeg. Vervang de batterijen door nieuwe batterijen.

Problemen oplossen Brommend geluid te De schijf is vuil. horen tijdens afspelen DVD of CD De DVD receiver bevindt zich te dicht bij de TV wat feedback veroorzaakt.

Aanhangsel Uw tv bedienen met de bijgeleverde afstandsbediening Met de hieronder afgebeelde toetsen kunt u uw PIONEER televisie bedienen. Tvbediening sknoppen Aanhangsel

Knop Gebruik 1 (TV Power) De tv in- en uitschakelen. INPUT De tv-broningang overschakelen tussen de tv en andere invoerbronnen. CH +/- Scant op en neer door opgeslagen kanalen. VOL +/- Het volume van de tv aanpassen. Let op Afhankelijk van het aangesloten apparaat is het mogelijk dat u de tv met bepaalde knoppen niet kunt bedienen. De afstandsbediening voor uw tv geschikt maken U kunt uw tv met de meegeleverde afstandsbediening bedienen. Als uw tv in de onderstaande lijst voorkomt, kunt u de bijbehorende code van de fabrikant ingeven.

1. Terwijl u de 1 (TV POWER)-knop ingedrukt

houdt, voert u met de cijfertoetsen de fabriekscode van uw tv in (zie onderstaande tabel). Merk Code Pioneer 1(Default) Sony 2, 3 Panasonic 4, 5 Samsung 6, 7

instelling te voltooien. Afhankelijk van uw tv is het mogelijk dat sommige of alle toetsen niet samen met uw tv werken, ook niet nadat u de juiste fabriekscode hebt ingevoerd. Wanneer u de batterijen van de afstandsbediening vervangt, wordt de door u ingegeven code naar de standaardinstelling teruggezet. Stel de betreffende code opnieuw in. Aanhangsel

Taalcodes Gebruik deze lijst om de gewenste taal voor de volgende begininstellingen te selecteren : Schijfaudio, Schijfondertiteling, Schijfmenu. Code Taal Code Taal Code Taal Code

Fins Frans Fries Keltisch Georgisch Duits Grieks Groenlands Guarani Gujarati Hausa Hebreeuws Hindi Hongaars IJslands Indonesisch Interlingua Iers Italiaans Japans Kannada Kashmiri Kazachstaans Kirgizisch Koreaans Koerdisch Laothiaans Latijn Lets

Aanhangsel Taal Afaars Afrikaans Albanees Amhaars Arabisch Armeens Assamees Aymara Azerbeidzjaans Bashkir Baskisch Bengali; Bangladesh Bhutani Bihari Bretons Bulgaars Burmees Wit-Russisch Chinees Kroatisch Tsjechisch Deens Nederlands Engels Esperanto Ests Faroëse Fiji

Aanhangsel Regiocodes Kies een regiocode uit de lijst. Aanhangsel

Gebied Afghanistan Argentinië Australië Oostenrijk België Bhutan Bolivia Brazilië Cambodja Canada Chili China Colombia Congo Costa Rica Kroatië Tsjechië Denemarken Ecuador Egypte El Salvador Ethiopië Fiji Eilanden Finland Frankrijk Duitsland Groot-Brittanië Griekenland Groenland Code

Gebied Hong Kong Hongarije India Indonesië Israël Italië Jamaica Japan Kenya Kuweit Libië Luxemburg Maleisië Maladiven Mexico Monaco Mongolië Marokko Nepal Nederland Nederlandse Antillen Nieuw Zeeland Nigeria Noorwegen Oman Pakistan Panama Paraguay Filipijnen Code

Gebied Polen Portugal Roemenië Russische Federatie Saudi-Arabië Senegal Singapore Slowakije Slovenië Zuid-Afrika Zuid-Korea Spanje Sri Lanka Zweden Zwitserland Taiwan Thailand Turkije Oeganda Oekraïne Verenigde Staten Uruguay Oezbekistan Viëtnam Zimbabwe Code

Handelsmerken en licenties HDMI, het HDMI-logo en de High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen. Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die eigendom is van Microsoft Corporation en deze kan niet worden gebruikt of gedistribueerd zonder een licentie van Microsoft Licensing, Inc. is een handelsmerk van DVD Format/Logo Licensing Corporation. Aanhangsel Geproduceerd onder licentie van Dolby Laboratories.“Dolby” en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories. DivX is een gedeponeerd handelsmerk van DivX, Inc. en wordt in licentie gebruikt.

Gefabriceerd onder licentie van een of meer van de volgende Amerikaanse patenten: 5.451.942;

5.956.674; 5.974.380; 5.978.762; 6.487.535

en andere verleende en/of aangevraagde Amerikaanse en wereldwijde patenten. DTS en het DTS-logo zijn gedeponeerde handelsmerken. DTS

2.0 Channel en de DTS-logo’s zijn handelsmerken

van DTS. Inc. Dit product bevat software. © DTS, Inc. Alle rechten voorbehouden.

Aanhangsel Specifications Algemeen

• Vermogenseisen: AC 220-240 V, 50/ 60 Hz
• Opgenomen vermogen: 30 W In standby-modus: minder dan 1,0 W.
• Buitenmaatse afmetingen (B x H x D) 360 x 66 x 327 mm
• Netto gewicht (Plm.):
• Werkingstemperatuur: 41 °F tot 95 °F (5 °C tot 35 °C)
• Relatieve vochtigheid: 5 % tot85 %
• Busvoeding (USB): DC 5V 500 mA Ingangen / uitgangen

• Power output (4 Ω), (RMS), THD 10 % Front 30 W x 2 SubWoofer 60 W (8 Ω) Systeem
• Laser: Halfgeleiderlaser golflengte: 650 nm
• Signaalsysteem: Standaard NTSC/PAL kleurentelevisiesysteem
• Frequentiegebied: 20 Hz tot 20 kHz (bemonstering bij 48, 96 en 192 kHz) Aanhangsel

Luidsprekers voor DCS-FS303K S-DV303FS
