BEDIENUNGSANLEITUNG DCS-FS303K PIONEER

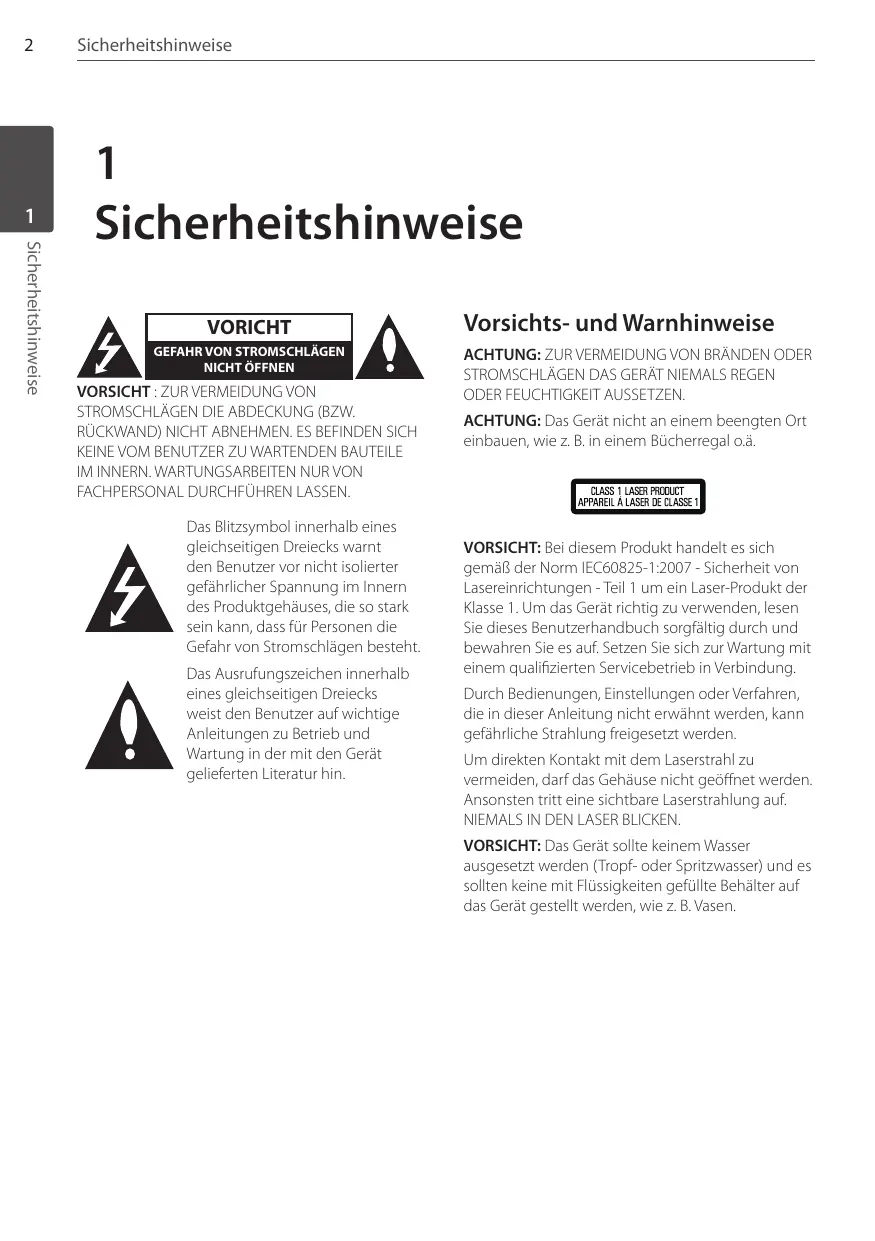

1 Sicherheitshinweise

VORICHT GEFAHR VON STROMSCHLÄGEN NICHT ÖFFNEN VORSICHT : ZUR VERMEIDUNG VON STROMSCHLÄGEN DIE ABDECKUNG (BZW. RÜCKWAND) NICHT ABNEHMEN. ES BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN BAUTEILE IM INNERN. WARTUNGSARBEITEN NUR VON FACHPERSONAL DURCHFÜHREN LASSEN. Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor nicht isolierter gefährlicher Spannung im Innern des Produktgehäuses, die so stark sein kann, dass für Personen die Gefahr von Stromschlägen besteht. Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf wichtige Anleitungen zu Betrieb und Wartung in der mit den Gerät gelieferten Literatur hin.

Vorsichts- und Warnhinweise ACHTUNG: ZUR VERMEIDUNG VON BRÄNDEN ODER STROMSCHLÄGEN DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUSSETZEN. ACHTUNG: Das Gerät nicht an einem beengten Ort einbauen, wie z. B. in einem Bücherregal o.ä.

VORSICHT: Bei diesem Produkt handelt es sich gemäß der Norm IEC60825-1:2007 - Sicherheit von Lasereinrichtungen - Teil 1 um ein Laser-Produkt der Klasse 1. Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es auf. Setzen Sie sich zur Wartung mit einem qualifizierten Servicebetrieb in Verbindung. Durch Bedienungen, Einstellungen oder Verfahren, die in dieser Anleitung nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden. Um direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäuse nicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung auf. NIEMALS IN DEN LASER BLICKEN. VORSICHT: Das Gerät sollte keinem Wasser ausgesetzt werden (Tropf- oder Spritzwasser) und es sollten keine mit Flüssigkeiten gefüllte Behälter auf das Gerät gestellt werden, wie z. B. Vasen.

VORSICHTSHINWEISE zum Netzkabel Die meisten Geräte sollten an einen eigenen Stromkreis angeschlossen werden.

Hinweise zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Diese Symbole auf den Geräten, Verpackungen und/ oder in der beigefügten Literatur weisen darauf hin, dass diese elektrischen und elektronischen Geräte sowie Batterien nicht mit dem normalen Hausmüll entsorgt werden dürfen. Zur ordnungsgemäßen Weiterverarbeitung, Wiederaufbereitung und zum Recycling sollten Altgeräte und verbrauchte Batterien gemäß den geltenden Richtlinien bei einer vorgesehenen Sammelstelle abgegeben werden. Durch eine ordnungsgemäße Entsorgung solcher Geräte und Batterien können wertvolle Ressourcen geschont und negative Auswirkungen auf die Gesundheit und die Umwelt vermieden werden. Weitere Informationen zur Sammlung und Wiederverwertung von Altgeräten und Batterien erhalten Sie bei Ihrer Stadtverwaltung, bei Ihrem Entsorgungsunternehmen oder beim Händler, bei dem Sie das Gerät gekauft haben.

D. h. eine einzelne Steckdose, an die ausschließlich das jeweilige Gerät angeschlossen wird und die keine weiteren Steckdosen oder Zweigschaltkreise besitzt. Beachten Sie hierzu die technischen Daten des Gerätes in diesem Benutzerhandbuch. Steckdosen niemals überlasten. Überlastete, lockere oder beschädigte Steckdosen, Verlängerungskabel, beschädigte Stromkabel oder rissige Leitungsisolationen bergen Gefahren und können Stromschläge oder Brände verursachen. In diesen Fällen besteht die Gefahr von Stromschlägen oder Bränden. Überprüfen Sie regelmäßig die Kabel des Gerätes. Bei Schäden oder Verschleiß das entsprechende Kabel abziehen, das Gerät nicht mehr verwenden und das Kabel von einem zugelassenen Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Vermeiden Sie eine unsachgemäße physikalische oder mechanische Nutzung des Stromkabels, wie z. B. Verdrehen, Knicken, Zerstechen, Einklemmen in einer Tür oder Darauftreten. Achten Sie besonders auf Stecker, Steckdosen und auf die Punkte, an denen das Kabel aus dem Gerät heraustritt. Das Netzkabel beim Abziehen immer am Netzstecker selbst festhalten. Achten Sie bei der Montage des Gerätes darauf, dass der Netzstecker leicht zugänglich ist.

Diese Symbole sind ausschließlich in der Europäischen Gemeinschaft gültig.

1 Sicherheitshinweise

Länder außerhalb der Europäische Gemeinschaft: Bitte wenden Sie sich zur ordnungsgemäßen Entsorgung von Altgeräten und verbrauchten Batterien an die jeweilige Stadtverwaltung oder an Ihren Händler. Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie. Sicherheitshinweise zum Herausnehmen der Batterie aus dem Gerät: Führen Sie zum Herausnehmen des verbrauchten Batteriepakets die Einzelschritte zum Einlegen der Batterie in umgekehrter Reihenfolge durch. Um eine Gefährdung der Umwelt sowie mögliche Gesundheitsgefährdungen von Menschen und Tieren zu vermeiden, sollten Altbatterien in einen geeigneten Behälter einer Sammelstelle gegeben werden. Altbatterien niemals zusammen mit dem Hausmüll entsorgen. Bitte geben Sie Altbatterien an einer kostenlosen Sammelstelle für Batterien und Akku-Batterien ab. Die Batterie keiner extremen Hitze aussetzen, wie z. B. direkte Sonneneinstrahlung, Feuer o. ä.

Copyrights Es ist gesetzlich verboten, urheberrechtlich geschütztes Material ohne Genehmigung zu kopieren, auszustrahlen, zu zeigen, über Kabel zu senden, öffentlich wiederzugeben oder zu verleihen. Dieses Gerät verfügt über eine Kopierschutzfunktion von Rovi Corporation. Einige Discs enthalten diese Kopierschutzsignale. Wenn Sie die Bilder dieser Discs aufnehmen oder wiedergeben, können Bildstörungen auftreten. Dieses Gerät verfügt über ein Kopierschutzsystem, das durch USPatente und anderer Besitzrechte geschützt ist. Die Verwendung dieser Kopierschutztechnologie muss von Rovi Corporation genehmigt werden und ist ausschließlich für den Heimgebrauch und andere eingeschränkte Vorführungen zulässig, falls keine andere Genehmigung von Rovi Corporation vorliegt. Reverse-Engineering oder Zerlegung sind verboten. ES IST ZU BEACHTEN, DASS NICHT JEDER HIGH DEFINITION-FERNSEHER VOLL KOMPATIBEL MIT DIESEM PRODUKT IST UND DASS BEI DER DARSTELLUNG DES BILDES ARTEFAKTE AUFTRETEN KÖNNEN. BEI FEHLERHAFTER ANZEIGE EINES 525- ODER 625-PROGRESSIVE SCAN-BILDES WIRD EMPFOHLEN, DEN ANSCHLUSS AUF DEN AUSGANG ‘STANDARD DEFINITION’ EINZUSTELLEN. SETZEN SIE SICH BEI FRAGEN ZUR KOMPATIBILITÄT DES FERNSEHERS MIT DIESEM 525p- und 625pGERÄT BITTE MIT UNSEREM KUNDENDIENST IN VERBINDUNG.

Hinweise zu Copyrights:

• Under the U.S. Copyright laws and Copyright Laut Urheberrecht in den USA und anderen Ländern wird die unerlaubte Aufnahme, Verwendung, Vorführung, der Vertrieb oder die Überarbeitung von Fernsehprogrammen, Videobändern, BDROM-Discs, DVDs, CDs und anderen Datenträgern zivil- und/oder strafrechtlich verfolgt.

1 Sicherheitshinweise

• Viele DVD-Discs sind mit einem Kopierschutz versehen. Der Player sollte aus diesem Grund stets direkt am Fernseher angeschlossen werden, und nicht über einen Videorekorder. Beim Anschluss über einen Videorekorder kann das Bild kopiergeschützter Discs verzerrt dargestellt werden.

25 Antennenanschluss

Einzigartige Funktionen

Mitgeliefertes Zubehör

Installation Montage der Lautsprecher

27 SPRACHE 27 ANZEIGE 28 AUDIO 28 5.1-Lautspr. -Setup 29 SPERRE (Kindersicherung) 30 ANDERE

32 Anzeigen von Disc-Informationen auf dem Bildschirm 32 DVD-Menü aufrufen

19 Zusätzliche Hinweise zum Standort

32 DVD-Titelmenü aufrufen

20 System positionieren 21

Anschluss an einen Fernseher

21 Component-Video-Anschluss 22 HDMI-Ausgangsanschluss

18 Wandmontage des MittelLautsprechers der Lautsprecher

Setup-Einstellungen vornehmen

26 Setup-Menü aufrufen und

24 Anschluss POTABLE IN

Anschluss von Zusatzgeräten

32 Auswahl der Untertitelsprache 32 1,5-fache Wiedergabegeschwindigkeit 33 Wiedergabe ab einer gewählten Zeitposition

33 Merken der letzten Szene

33 Ändern des Zeichensatzes zur fehlerfreien Anzeige von DivX®Untertiteln 33 Programmierte Wiedergabe

34 Bilddateien anzeigen 34 Fotodateien als Diaschau anzeigen 34 Während einer Diaschau Musik hören 35

35 Radio hören 35 Speichern von Radiosendern 35 Alle gespeicherten Sender löschen 35 Schlechten UKW-Empfang verbessern 36 Hinweise über Radiosender anzeigen 37

Umgang mit dem Gerät

Erweiterte Funktionen

Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung

38 Einstellen des Sleep-Timers 38 Dimmer

38 Bildschirmschoner

38 Ton vorübergehend

Markenzeichen und Lizenzen

38 Systemauswahl - Optional 38 Dateiinformationen anzeigen (ID3TAG) 38 Musik vom tragbaren Player oder

Zusatzgerät hören 39 USB-Aufnahme

2 Vorbereitung 2 Vorbereitung

Einzigartige Funktionen Anschluss für tragbare Geräte Wiedergabe von Musik auf Ihrem tragbaren Gerät. (zum Beispiel für MP3s oder Notebooks)

USB-Sofortaufnahme Aufnahme von Audio-CDs auf ein USB-Gerät.

Spielbare Discs Des Weiteren können mit diesem Gerät DVD±R/RW- und CD-R/RW-Discs mit Audio-, DivX-, MP3-, WMA- und/oder JPEG-Dateien wiedergegeben werden. Abhängig von der Aufnahmequalität und dem physikalischen Zustand der Disc bzw. von den Merkmalen des Aufnahmegerätes und der verwendeten Brennsoftware können bestimmte DVD±RW-/ DVD±R- oder CD-RW/CD-R-Discs auf diesem Gerät nicht wiedergegeben werden. DVD-VIDEO (8 cm / 12 cm) Gekaufte oder ausgeliehene Spielfilm-DVDs. DVD±R (8 cm / 12 cm) Nur finalisierte Discs im VideoModus. DVD-RW (8 cm / 12 cm) Nur finalisierte Discs im Video-Modus Finalisierte Discs im DVD VR-Format können auf diesem Gerät nicht wiedergegeben werden. DVD+R: Nur Discs im Video-Modus. Supports the double layer disc also. DVD+RW (8 cm / 12 cm) Nur finalisierte Discs im VideoModus. Video-CD: VCD oder SVCD Musik-CDs oder gekaufte CD-R-/CD-RW-Discs im Musik-CDFormat.

Mitgeliefertes Zubehör

Lautsprecherzubehör (S-DV303FS)

Bitte prüfen Sie den Lieferumfang auf Vollständigkeit. Farbig markierte Große Schrauben (4) Lautsprecherkabel (3)

Kleine Schrauben (8)

Große rutschfeste Unterlagen (1)

Lautsprecher standfüße (4)

Über das Anzeigesymbol  Während des Betriebs erscheint auf dem Fernsehbildschirm u. U. das Symbol “  ” und zeigt an, dass die im Benutzerhandbuch erläuterte Funktion für diese DVD-Video-Disc nicht verfügbar ist.

Voraussetzungen zur Dateiwiedergabe Voraussetzungen für MP3-/WMAAudiodateien Die Kompatibilität dieses Gerätes mit DivX-Dateien unterliegt folgenden Einschränkungen:

In diesem Handbuch verwendete Symbole

Sampling-Frequenz: zwischen 32 kHz und 48 kHz (MP3), zwischen 32 kHz und 48 kHz (WMA)

Vorsichtshinweise zur Vermeidung möglicher Beschädigungen.

Bitrate: zwischen 32 kbps und 320 kbps (MP3), zwischen 40 kbps und 192 kbps (WMA)

Unterstützte Versionen: v2, v7, v8, v9

Alle aufgeführten Discs und Dateien

Dateianzahl: Maximal 999.

Dateierweiterungen: “.mp3”/“.wma”

CD-ROM-Dateiformat: ISO9660/ JOLIET DVD und finalisierte DVD±R/RW DVD

DivX Es wird die Verwendung von Easy-CD Creator empfohlen, mit dem das ISO 9660-Dateisystem erstellt wird.

ACD Voraussetzungen für Fotodateien

JPG Die Kompatibilität dieses Rekorders mit JPEG-Discs unterliegt den folgenden Beschränkungen:

Hinweis Weist auf besondere Funktionen des Gerätes hin.

VORSICHT Ländercodes Der Ländercode dieses Players ist auf der Geräterückseite aufgedruckt. Es können nur DVD-Discs mit diesem Ländercode oder mit dem Ländercode “ALLE” wiedergegeben werden. •

Die meisten DVD-Discs besitzen ein GlobusSymbol mit einer oder mehreren Nummern auf der Hülle. Diese Nummer muss zur Wiedergabe der Disc mit dem Ländercode des Gerätes übereinstimmen. Bei der Wiedergabe einer DVD mit einem anderen Ländercode als das Gerät erscheint die Meldung “Ländercode überprüfen” auf dem Fernsehbildschirm.

Dateien - Max. Pixelbreite: 2 760 x 2 048 Pixel

Dateianzahl: Maximal 999.

Einige Discs können auf Grund des Aufnahmeformats oder des Zustandes der Disc u. U. nicht wiedergegeben werden.

Dateierweiterungen: “.jpg”

CD-ROM-Dateiformat: ISO9660/ JOLIET Vorbereitung

Voraussetzungen für DivX-Dateien

Kompatible USB-Geräte

Die Kompatibilität dieses Players mit DivX-Discs unterliegt folgenden Einschränkungen:

MP3-Player: MP3-Player mit Flash-Speicher

USB-Flash-Laufwerk: Gerät mit Unterstützung für USB 2.0 oder USB 1.1

Trotz der USB-Fähigkeit dieses Gerätes werden jedoch nicht alle USB-Geräte unterstützt.

Mögliche Auflösung: 720x576 Bildpunkte (B x H)

Die Länge des Dateinamens eines DivXUntertitels darf 45 nicht überschreiten.

Falls der DivX-Dateiname eine nicht lesbare Kodierung besitzt, wird die Datei mit dem Zeichen " _ " angezeigt.

Anforderungen an USB-Geräte

Falls die Video- und Audio-Struktur der Aufnahmedateien nicht interleaved ist, wird entweder nur das Bild oder nur der Ton ausgegeben.

eräte, für die zum Anschluss an G einen Computer eine zusätzliche Softwareinstallation erforderlich ist, werden nicht unterstützt.

Abspielbare DivX-Dateien: ".avi ", ".mpg ", ".mpeg ", ".divx"

Das USB-Gerät niemals während der Dateiübertragung trennen.

Der Suchlauf kann bei USB-Geräten mit hoher Kapazität etwas länger als eine Minute dauern.

Zur Vermeidung von Datenverlust sollten Sicherungskopien sämtlicher Daten erstellt werden.

Bei Verwendung eines USBVerlängerungskabels oder USB-Hubs wird das USB-Gerät nicht erkannt.

Geräte, die mit dem NTFS-Dateisystem formatiert sind, werden nicht unterstützt. (Es werden nur die Dateisysteme FAT16 und FAT32 unterstützt.)

Dieses Gerät wird nicht unterstützt, falls insgesamt mehr als 1 000 Dateien gespeichert wurden.

E xterne Festplatte, gesperrte Gerät oder USB-Festplatten werden nicht unterstützt.

Der USB-Anschluss des Gerätes kann nicht mit einem PC verbunden werden. Das Gerät kann somit nicht als Speichergerät eingesetzt werden.

Discs, die mit dem Live File System formatiert wurden, können nicht auf diesem Player wiedergegeben werden.

Falls die Filmdatei und die Untertiteldatei unterschiedliche Dateinamen besitzen, werden während der Wiedergabe einer DivX-Datei u. U. keine Untertitel angezeigt.

DivX-Datei, die von der DivX-Spezifikation abweichen, können u. U. nicht wiedergegeben werden.

2 Vorbereitung a Disc-Fach

edienungstasten bB 1 STANDBY/ON Z OPEN/CLOSE FUNCTION Auswahl einer Eingangsquelle oder Funktion. B/X (Wiedergabe/Pause) x (STOP) .> (SKIP) - TUNE + (Radiosender einstellen)

d MIC e PORTABLE IN f Fernbedienungssensor g Anzeigefenster h Lautstärkeregelung

a Netzkabel Anschluss an eine Steckdose. b Lautsprecheranschlüsse c UKW-Antennenanschluss) d SCART-Anschluss

e VIDEO OUT f AUX (L/R) INPUT g HDMI OUT (Typ A, Version 1.3) für Anschluss an ein Fernsehgerät mit HDMIEingängen. h COMPONENT VIDEO (Y Pb Pr) OUTPUT (PROGRESSIVE SCAN).

SLEEP : Das Gerät kann zu einer festgelegten Zeit automatisch ausgeschaltet werden. STANDBY/ON (1) : Schaltet das Gerät EIN und AUS.

OPEN/CLOSE (Z) : Disc-Fach öffnen und schließen.

TOP MENU : Falls die aktuelle DVD ein Menü besitzt, wird das Titelmenü auf dem Bildschirm angezeigt. Ansonsten erscheint u. U. das DiscMenü. • • • • • • • • • • • • b • • • • • • • • • • • •

DISPLAY : Bildschirmmenü aufrufen. MENU : Menü einer DVD-Disc aufrufen. SETUP : Auswahl eines Radiosenders. PRESET (U u) : Auswahl eines Radiosenders.

TUNE (-/+) : Einstellen des gewünschten Radiosenders. U/u/I/i (auf/ab/links/rechts): Bewegen Innerhalb der Bildschirmmenüs. ENTER : Menüauswahl bestätigen.

STOP (x) : Wiedergabe bzw. Aufnahme anhalten. PLAY (B), ST/MONO. : Wiedergabe starten. Mono/Stereo auswählen PAUSE/STEP (X) : Wiedergabe Pause.

• • • • • • • • • • • • a• • • • • • • • • • • • FUNCTION : Auswahl der Funktion und Eingangsquelle. (DVD/CD, USB, AUX, TV-AUDIO, PORTABLE, FM)

SKIP (. / >) : Zum nächsten oder vorherigen Kapitel/Track/Titel. SCAN (bb/BB) : Suchlauf zurück oder vor.

PGM/MEM : Programm-Menü ein-/ausblenden. SUBTITLE ( ) : Drücken Sie während der Wiedergabe mehrmals die Taste SUBTITLE, um die gewünschte Untertitelsprache auszuwählen. Nummerntasten 0 bis 9 : Auswahl von Aufzählungsoptionen in einem Menü. • • • • • • • • • • • • e• • • • • • • • • • • • Steuertasten für das Fernsehgerät : Bedienung des Fernsehgerätes. Bedienung des Fernsehers

Über die mitgelieferte Fernbedienung kann die Lautstärke und die Eingangsquelle auch eines nicht-Pioneer Fernsehgerätes bedient und das Gerät ein- und ausgeschaltet werden. Halten Sie die Taste POWER (TV) gedrückt und drücken Sie mehrmals die Taste PR/CH (+/–), bis sich der Fernseher ein- bzw. ausschaltet. DIMMER : Helligkeit der Anzeige einstellen. RESOLUTION : Ausgabe-Auflösung für die HDMIund COMPONENT VIDEO OUT-Buchsen einstellen. • • • • • • • • • • • • f• • • • • • • • • • • •

RDS : Radio Data System. PTY : Anzeige verschiedener RDS-Ansichten.

• • • • • • • • • • • • d• • • • • • • • • • • • REPEAT/RANDOM : Wiedergabemodus auswählen. (ZUFÄLLIG, WIEDERHOLUNG) MUTE : Ton stummschalten. VOL (Volume) (+/-) : Einstellen der Lautstärke. EQ (EQUALIZER-Effekt) : Sie können zwischen verschiedenen Klangarten wählen. CLEAR : Löschen einer Track-Nummer aus der Programmliste.

MIC VOL (+/-) : Einstellen der Mikrofonlautstärke. ECHO VOL (+/-) : Einstellen der Lautstärke des Echos. VOCAL FADER : Sie haben die Möglichkeit, Funktionen wie Karaoke zu nutzen, indem die Stimme des Interpreten eines Musiktitels ausgeblendet wird. Legen Sie die Batterie in die Fernbedienung ein Beachten Sie die richtige Polung + (plus) und – (minus) der Batterie und der Fernbedienung.

3 Installation Montage der Lautsprecher

2. Befestigen Sie die Dichtung am Ständer. Befestigen Sie die Dichtung auf der Fläche des Ständers, an der der Lautsprecher befestigt wird.

(S-DV303FS) 3 Installation

Für Subwoofer: Befestigen Sie mit den enthaltenen Klebestreifen vier große Unterlagen am Standfuß des Subwoofers.

3. Führen Sie das Lautsprecherkabel durch die Öffnung im Standfuß sowie durch den Ständer und schließen Sie es am Lautsprecheranschluss an. Verlegen Sie das Lautsprecherkabel nach dem Anschluss durch die Führung auf der Rückseite des Lautsprechers. Schließen Sie die Kabel nach den farbigen Markierungen an, führen Sie das weiße Kabel mit dem grauen Stich in den roten (+) und das andere Kabel in den schwarzen (-) Anschluss ein.

Montage der vorderen Lautsprecher an den Lautsprecherständern. 1. Führen Sie den Ständer durch die Öffnung des Standfußes und befestigen Sie ihn mit vier Schrauben.

4. Befestigen Sie Lautsprecher und Ständer mit zwei Schrauben. Das Lautsprecherkabel darf dabei nicht zwischen Lautsprecher und Ständer eingeklemmt werden.

VORSICHT • Es sollten ausschließlich die im Lieferumfang dieses Systems enthaltenen Lautsprecher angeschlossen werden. • Die enthaltenen Lautsprecher sollten nur an den Verstärker dieses Systems angeschlossen werden. Beim Anschluss an einen anderen Verstärker besteht die Gefahr von Fehlfunktionen oder Bränden.

6. Connect the wires to the player. Connect the white wire with gray line into (+) side and the other wire into (–) side. To connect the cable to the player, press each plastic finger pad to open the connection terminal. Insert the wire and release the finger pad.

5. Verlegen Sie das Lautsprecherkabel nach dem Anschluss an der Rückseite des Ständers entlang.

Wandmontage des MittelLautsprechers Vor der Montage

Das Lautsprechersystem ist sehr schwer. Das Gewicht kann zu einer Lockerung der Schrauben führen, und die Wand muss das Gewicht der Lautsprecher tragen können. Ansonsten könnten die Lautsprecher herunterfallen. Die Wand muss über eine ausreichende Stärke verfügen, so dass das Gesamtgewicht der Lautsprecher getragen werden kann. Nicht an Wänden aus Sperrholz oder weichem Material befestigen.

Die Montageschrauben sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben, die für die Beschaffenheit und Tragfähigkeit der Wand geeignet sind.

VORSICHT • Falls Sie die Beschaffenheit und Tragfähigkeit Ihrer Wand nicht einschätzen können, ziehen Sie einen Fachmann zu Rate. • Pioneer übernimmt keine Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführen sind.

Montage der Lautsprecher Die vorderen Lautsprecher können senkrecht oder waagerecht an die Wand gehängt werden. Zur senkrechten Montage wird eine Öffnung, zur waagerechten Montage werden zwei Öffnungen verwendet. Die folgende Abbildung zeigt den vorderen Lautsprecher rechts. Vertical set up Hole

Bei waagerechter Montage der Lautsprecher sollten die Lautsprecheranschlüsse auf der Rückseite jedes Lautsprechers nach außen und möglichst weit vom jeweils anderen Lautsprecher entfernt ausgerichtet werden. Speak er t er mi n al

Fr on t r i gh t Montageschrauben (nicht im Lieferumfang enthalten)

Speak er t er mi n al

Zusätzliche Hinweise zum Standort der Lautsprecher Stellen Sie die vorderen Haupt-Lautsprecher links und rechts in gleichem Abstand zum Fernsehgerät auf.

Die vorderen Lautsprecher dieses Systems sind magnetisch abgeschirmt. Falls die Lautsprecher sehr nahe am Fernsehgerät aufgestellt werden, können Farbverfälschungen jedoch nicht ausgeschlossen werden. Schalten Sie in einem solchen Fall das Fernsehgerät aus und nach etwa 15 bis 30 Minuten wieder ein. Sollten die Farbverfälschungen weiterhin auftreten, stellen Sie das Lautsprechersystem in größerer Entfernung zum Fernsehgerät auf. Der Subwoofer besitzt keine magnetische Abschirmung und sollte daher nicht in der Nähe eines Fernsehgerätes oder Monitors aufgestellt werden. Magnetische Datenträger (z. B. Disketten, Musik- oder Videokassetten) sollten ebenfalls nicht in der Nähe des Subwoofers aufbewahrt werden. Die vorderen Lautsprecher und den Subwoofer nicht an einer Wand oder Decke befestigen. Die Lautsprecher könnten herunterfallen und zu Verletzungen führen.

Blanke Lautsprecherkabel müssen zusammengedreht und vollständig in die Lautsprecheranschlüsse eingeführt werden. Sollten die blanken Lautsprecherkabel die Systemrückseite berühren, wird möglicherweise die Sicherheitsvorrichtung des Systems ausgelöst und das System abgeschaltet.

System positionieren In der folgenden Abbildung wird gezeigt, wie das System Positioniert werden kann. Die Abbildungen in dieser Anleitung dienen nur zur Veranschaulichung und können vom tatsächlichen System abweichen. Für einen optimalen Surround-Sound sollten alle Lautsprecher mit Ausnahme des SubWoofers im gleichen Abstand zum Zuhörer (A) platziert werden.

3 Installation A Vorderer Lautsprecher links (L)/B Vorderer Lautsprecher rechts (R): Platzieren Sie den vorderen Lautsprecher neben dem Monitor oder Bildschirm, so dass diese möglichst mit der Oberkante des Bildschirms abschließen. C S ubWoofer: Die Position des SubWoofers ist nicht entscheidend, da niederfrequenten Basstöne nicht richtungsabhängig sind. Der SubWoofer sollte dennoch in der Nähe der vorderen Lautsprecher aufgestellt werden. Richten Sie den SubWoofer etwas zur Raummitte aus, um Reflexionen an der Wand zu vermeiden. D Gerät

VORSICHT • Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in die *Lautsprecheröff nung einführen. *Lautsprecheröff nung: Eine Aushöhlung im Lautsprechergehäuse zum Erzeugen satter Bässe. • Die Lautsprecher enthalten magnetische Bauteile. Aus diesem Grund können Farbverfälschungen auf dem Bildschirm oder PC-Monitor auftreten. Die Lautsprecher sollten daher in ausreichendem Abstand zum Fernseher oder PC-Monitor aufgestellt werden.

Anschluss an einen Fernseher Nehmen Sie, abhängig von den Fähigkeiten Ihrer Geräte, einen der folgenden Anschlüsse vor.

Component-Video-Anschluss Verbinden Sie die COMPONENT (PROGRESSIVE SCAN) VIDEO OUT-Buchsen des Gerätes über ein Y Pb Pr-Kabel mit den entsprechenden Eingangsbuchsen des Fernsehers. Der Ton wird über die Systemlautsprecher ausgegeben. Component-Video-Anschluss

• Abhängig vom Fernseher und anderen Geräten gibt es verschiedene Anschlussmöglichkeiten an den Player. Verwenden Sie nur einen der in dieser Anleitung angegebenen Anschlüsse.

• Lesen Sie zum Anschluss die Handbücher des Fernsehers, der Stereo-Anlage bzw. der anderen Geräte.

VORSICHT • Der Player muss direkt am Fernseher angeschlossen werden. Stellen Sie den Fernseher auf den richtigen Videokanal ein. • Den Player nicht über einen Videorekorder anschließen. Das Bild könnte durch ein Kopierschutzsystem verzerrt werden.

Hinweis Falls Ihr Fernsehgerät Progressive-Signale verarbeiten kann, sollte dieser Anschlussart gewählt und die Option [Progressive Scan] im Einstellungsmenü [Anzeige] auf [Ein] eingestellt werden (siehe Seite 27).

HDMI-Ausgangsanschluss Ein HDMI-Fernseher oder Monitor kann über ein HDMI-Kabel an dieses Gerät angeschlossen werden. Verbinden Sie die HDMI OUT-Buchse des Gerätes mit der HDMI IN-Buchse eines HDMI-kompatiblen Fernsehers oder Monitors. Stellen Sie die TV-Quelle des Fernsehgerätes auf HDMI ein (siehe Bedienungsanleitung des Fernsehers). HDMI-Ausgangsanschluss

Hinweis • Falls ein angeschlossenes HDMI-Gerät den Audioausgang des Gerätes nicht unterstützt, ist der Ton des HDMI-Gerätes u. U. nur verzerrt oder nicht zu hören. • Beachten Sie beim Anschluss eines HDMI- oder DVI-kompatiblen Gerätes die folgenden Punkte: - Schalten Sie das HDMI-/DVI-Gerät und dieses Gerät aus. Schalten Sie nun das HDMI-/DVIGerät ein, warten Sie ca. 30 Sekunden, und schalten Sie dann dieses Gerät ein. - Der Videoeingang des angeschlossenen Gerätes muss auf dieses Gerät eingestellt sein.

-Das angeschlossene Gerät muss eine der VideoEingangsauflösungen 720x480i (oder 576i), 720x480p (oder 576p), 1280x720p, 1920x1080i oder 1920x1080p unterstützen. • Nicht alle HDCP-kompatiblen HDMI- oder DVIGeräte arbeiten mit diesem Gerät zusammen. - Bei nicht-HDCP-Geräten wird das Bild nicht richtig angezeigt. - Die Wiedergabe mit dem Gerät wird nicht gestartet und es wird ein schwarzes oder grünes Bild oder Schnee auf dem Fernsehbildschirm angezeigt.

TIPP Über diesen HDMI-Anschluss werden Ton- und Bildsignale gleichzeitig voll digital übertragen.

VORSICHT • Beim Ändern der Auflösung bei bereits angeschlossenen Gerät können Fehlfunktionen auftreten. Um diese Störung zu beheben, schalten Sie das Gerät aus und wieder ein. • Falls die HDMI-Verbindung mit HDCP nicht bestätigt werden kann, wird ein schwarzes oder grünes Bild oder Schnee auf dem Fernsehbildschirm angezeigt. Überprüfen Sie in diesem Fall den HDMI-Anschluss oder ziehen Sie das HDMI-Kabel ab. • Überprüfen Sie bei Rauschen oder Streifen auf dem Bildschirm das HDMI-Kabel (es sollte maximal 4,5 m lang sein) und verwenden Sie ein High Speed-HDMI-Kabel (Version 1.3).

Verbinden Sie die VIDEO OUT-Buchse des Gerätes über das Videokabel mit der VideoEingangsbuchse des Fernsehers.

Verbinden Sie die SCART-Buchse des Gerätes über das Videokabel mit der SCARTEingangsbuchse des Fernsehers.

Der Ton wird über die Systemlautsprecher ausgegeben.

Der Ton wird über die Systemlautsprecher ausgegeben.

Anschluss von Zusatzgeräten AUX IN-Anschluss Verbinden Sie den Ausgang des Zusatzgerätes mit dem Eingangsanschluss AUX AUDIO (L/R). Falls Ihr Fernseher nur einen Audio-Ausgang (Mono) besitzt, schließen Sie nur den linken (weiß) Audio-Stecker am Gerät an. AUX IN-Anschluss

Anschluss PORTABLE IN Verbinden Sie den Ausgang des tragbaren Gerätes (z. B. MP3 oder PMP) mit dem AUDIOEingangsanschluss. PORTABLE IN Connection

Verbinden Sie den USB-Anschluss des USBSpeichergerätes (z. B. MP3-Player) mit dem USB-Anschluss auf der Vorderseite des Gerätes.

Schließen Sie zum Radioempfang die enthaltene UKW-Antenne an.

Schließen Sie die UKW-Drahtantenne an den FM-Antennenanschluss an. Antennenanschluss

USB-Gerät vom Gerät trennen 1.Wählen Sie einen anderen Betriebsmodus aus oder drücken Sie zweimal auf STOP (x). 2. Ziehen Sie das USB-Gerät ab.

Hinweis Die UKW-Drahtantenne muss vollständig entfaltet werden. Die UKW-Drahtantenne sollte nach dem Anschluss so waagerecht wie möglich ausgerichtet werden.

Setup-Einstellungen vornehmen

Im Setup-Menü können verschiedene Einstellungen vorgenommen werden, z. B. für Bild und Ton. In diesem Menü kann neben weiteren Einstellungen ebenfalls die Untertitelsprache festgelegt werden. Weitere Informationen zu den einzelnen Einträgen im Setup-Menü finden Sie auf den Seiten 26 bis 30.

Setup-Menü aufrufen und verlassen 1. Drücken Sie zur Auswahl der Funktion DVD/ CD oder USB die Taste FUNCTION. 2. Drücken Sie auf SETUP. Daraufhin wird das Menü [SETUP] eingeblendet. 3. Drücken Sie zum Verlassen des Menüs [SETUP] die Taste SETUP oder RETURN.

Über das Setup-Hilfemenü Menü

Zur vorherigen Menüebene.

Zur nächsten Menüebene oder Menü auswählen.

Zu einem anderen Menü wechseln.

ENTER Menü bestätigen.

SPRACHE ANZEIGE Menüsprache

Sprache für das Einstellungsmenü und für die Bildschirmmenüs festlegen.

Wählen Sie das Bildformat Ihres Fernsehgerätes aus.

Disc-Audio/Disc-Untertitel/Disc-Menü Wählen Sie die gewünschte Sprache für Audiotracks (Disc-Audio), für Untertitel und für die Disc-Menüs aus. Voreinstellung – Originalsprache, in der die Disc erstellt wurde.

Aus (für Disc-Untertitel) – Untertitel ausschalten.

4:3 – Beim Anschluss an einen normalen 4:3-Fernseher. 16:9 – Beim Anschluss an einen 16:9-Breitbildfernseher.

Anzeigemodus Bei Auswahl von 4:3 müssen Sie zudem festlegen, wie im Breitbildformat ausgestrahlte Fernsehprogramme und Filme auf dem Bildschirm angezeigt werden sollen. Correio – Zeigt das Widescreen-Bild mit schwarzen Balken oberhalb und unterhalb des Bildes. Panscan – Automatische Anzeige eines Widescreen-Bildes im Vollbild (beide Seiten des Bildes werden abgeschnitten). (Falls die Disc/Datei mit Pan Scan nicht kompatibel ist, wird das Bild im Format Letterbox angezeigt.)

Video-Ausgang Wählen Sie die für den TV-Anschlusstyp geeignete Einstellung. RGB – Beim Anschluss des Fernsehgerätes an die SCART-Buchse. YPbPr – Beim Anschluss des Fernsehgerätes an die COMPONENT/PROGRESSIVE SCAN-Buchsen dieses Gerätes.

Hinweis Beim Wechsel des Video-Ausgangs von YPbPr nach RGB im Setup-Menü, insbesondere beim Component-Video-Anschluss des Gerätes, wird ein schwarzer Bildschirm angezeigt. Schließen Sie in diesem Fall das Videokabel an die Buchse MONITOR an und wählen Sie im Setup-Menü nochmals die Einstellung YPbPr.

Andere – Um eine andere Sprache zu wählen, geben Sie über die Nummerntasten die entsprechende vierstellige Nummer ein, die Sie der Liste der Sprachcodes entnehmen können (siehe Seite 43), und drücken Sie ENTER. Drücken Sie bei falscher Eingabe auf CLEAR.

AUDIO Lautspr. -Setup

DRC (Steuerung des Dynamikbereichs)

Nehmen Sie für den integrierten 2.1-Kanal Surround-Decoder die folgenden Einstellungen vor.

Für einen klaren Klang bei geringer Lautstärke (nur Dolby Digital). Stellen Sie diese Option auf [Ein], um die Funktion zu aktivieren.

1. Drücken Sie auf SETUP. 2. Wählen Sie mit den Tasten U u das Menü AUDIO und drücken Sie aufi.

Wählen Sie die Einstellung [Ein], um die KaraokeKanäle in normalen Stereoton umzuwandeln.

3. Wählen Sie mit den Tasten U u das Menü [Lautspr. -Setup] und drücken Sie auf i.

Diese Funktion ist nur für Mehrkanal-Karaoke-DVDs geeignet.

4. Drücken Sie ENTER Daraufhin wird das Menü [Lautspr. -Setup] aufgerufen.

HD AV Sync Beim Digitalfernsehen kann es zu Verzögerungen zwischen Bild und Ton kommen. In diesem Fall kann eine Verzögerung für den Ton festgelegt werden, so dass der Ton auf das Bild ‘wartet’: Diese Funktion wird als HD AV Sync bezeichnet. Mit den Tasten U u (auf der Fernbedienung) können Sie den Wert für die Verzögerung nach oben bzw. nach unten zwischen 0 und 300 mSek. ändern.

5. Wählen Sie mit den Tasten I i den gewünschten Lautsprecher aus.

6. Nehmen Sie mit den Tasten U u I i die alle Einstellungen vor.

Nach Ende eines Kapitels/Titels/Tracks erscheint der Punktestand in der Anzeige und eine Fanfare ertönt. Ein – Nach dem Singen erscheint der erreichte Punktestand in der Anzeige. AUS – Es ertönt keine Fanfare und es erscheint kein Punktestand auf dem Bildschirm.

Hinweis • Diese Funktion kann mit DVD- und DVDKaraoke-Discs mit mindestens zwei Tracks verwendet werden. • Falls beim Wechseln von Kapiteln eines Spielfilms ohne angeschlossenes Mikrofon eine Fanfare ertönt oder ein Punktestand eingeblendet wird, stellen Sie die Option Semi Karaoke im SETUP-Menü auf “Aus”.

7. Drücken Sie zur Bestätigung der Auswahl auf RETURN. Zurück zum vorherigen Menü.

SPERRE (Kindersicherung)

Wählen Sie einen einzustellenden Lautsprecher aus.

Voreingestellter Ländercode Hinweis Bestimmte Lautsprecherkonfigurationen sind laut Dolby Digital-Lizenzvereinbarung nicht zulässig.

Größe - Diese Lautsprecher-Einstellungen sind voreingestellt und können nicht geändert werden.

Abstand – Falls der Abstand zu den Mittel- und hinteren Lautsprechern größer als der Abstand zu den vorderen Lautsprechern ist, muss der Abstand zwischen den Lautsprechern und der Position des Zuhörers nach dem Anschluss der Lautsprecher am DVD-Receiver eingestellt werden. Auf diese Weise wird sichergestellt, dass der Ton jedes Lautsprechers den Zuhörer gleichzeitig erreicht. Legen Sie mit den Tasten I i den Abstand des ausgewählten Lautsprechers fest. Dieser Abstand entspricht dem Abstand zwischen den Mittel- und hinteren Lautsprechern zu den vorderen Lautsprechern. Test – Drücken Sie zum Testen der Signale jedes Lautsprechers die Tasten I i. Stellen Sie die Lautstärke auf die gespeicherte Lautstärke der Testsignale ein.

1. Wählen Sie das Menü [SPERRE] und drücken Sie die Taste i. 2. Drücken Sie die Taste i. Um die Optionen im Menü [SPERRE] aufzurufen, benötigen Sie das von Ihnen vergebene Kennwort. Geben Sie dieses Kennwort ein und drücken Sie ENTER. Geben Sie das Kennwort erneut ein und drücken Sie zur Bestätigung ENTER. Um eine falsche Eingabe vor dem Drücken auf ENTER zu korrigieren, drücken Sie auf CLEAR. 3. Wählen Sie mit den Tasten U u das erste Zeichen aus. 4. Drücken Sie ENTER und wählen Sie mit den Tasten U u das nächste Zeichen aus. 5. Drücken Sie zur Bestätigung des Ländercodes die Taste ENTER.

Einstufung Verhindert die Wiedergabe von nicht jugendfreien DVDs. Es sind jedoch nicht alle DVDs eingestuft. 1. Wählen Sie im Menü [SPERRE] die Option [Einstufung] und drücken Sie die Taste i. 2. Geben Sie das Kennwort ein und drücken Sie ENTER. 3. Wählen Sie mit den Tasten U u eine Einstufung von 1 bis 8 aus. Einstufung 1-8 - Eins (1) für geringe Einschränkungen. Acht (8) für die meisten Einschränkungen. Freigeben - In dieser Einstellung wird die Kindersicherung deaktiviert und die Disc wird ohne Einschränkungen wiedergegeben. 4. Drücken Sie zur Bestätigung der Einstufung auf ENTER.

Lautstärke – Stellen Sie mit den Tasten I i den Ausgabepegel des gewählten Lautsprechers ein.

Nach dem ersten Einschalten des Gerätes muss ein Ländercode festgelegt werden.

ANDERE Ein Kennwort kann wie folgt eingegeben oder geändert werden.

PBC (Wiedergabesteuerung)

1. Wählen Sie im Menü [SPERRE] die Option [Kennwort] und drücken Sie die Taste i. 2. Geben Sie dieses Kennwort ein und drücken Sie ENTER. Um das Kennwort zu ändern, markieren Sie die Option [Ändern] und drücken Sie ENTER. Geben Sie dieses Kennwort ein und drücken Sie ENTER. Geben Sie das Kennwort erneut ein und drücken Sie zur Bestätigung ENTER.

3. Drücken Sie zum Verlassen des Menüs auf SETUP.

Hinweis Falls Sie das Kennwort vergessen sollten, kann es mit folgenden Schritten gelöscht werden: 1. Drücken Sie zum Aufrufen des Setup-Menüs auf SETUP. 2. Geben Sie die sechsstellige Nummer “210499 ” ein und drücken Sie ENTER. Das Kennwort wird gelöscht.

Orts Code Geben Sie gemäß der Liste auf Seite 44 den Code für das Land ein, dessen Standards bei der Einstufung der DVD-Video-Disc angewendet wurden. 1. Wählen Sie im Menü [SPERRE] die Option [Orts Code] und drücken Sie die Taste i. 2. Geben Sie dieses Kennwort ein und drücken Sie ENTER. 3. Wählen Sie mit den Tasten U u das erste Zeichen aus. 4. Drücken Sie ENTER und wählen Sie mit den Tasten U u das nächste Zeichen aus. 5. Drücken Sie zur Bestätigung des Ländercodes die Taste ENTER.

Über die Wiedergabesteuerung können besondere Navigationsfunktionen für bestimmte Discs genutzt werden. Stellen Sie diese Option auf [Ein], um die Funktion zu aktivieren.

DivX(R) VOD Wir stellen einen DivX® VODRegistrierungscode (Video On Demand) bereit, mit dem Sie Filme über den DivX® VOD-Dienst ausleihen oder erwerben können. Weitere Informationen erhalten Sie unter www. divx.com/vod. Um den Registrierungscode des Gerätes anzuzeigen, markieren Sie das Symbol [DivX(R) VOD] und drücken Sie ENTER. ÜBER DIVX-VIDEO: DivX® ist ein von DivX, Inc. entwickeltes digitales Videoformat. Dies ist ein offizielles DivX Certified- oder DivX Ultra Certified-Gerät zur Wiedergabe von DivXVideo. Weitere Information und Software-Tools zur Konvertierung von Dateien in DivX-Videos finden Sie unter www.divx.com. ÜBER DIVX VIDEO-ON-DEMAND: Dieses DivX® Certified-Gerät muss zur Wiedergabe von DivX Video-on-Demand (VOD) registriert werden. Eine Registrierungskennung kann im Abschnitt DivX VOD im Einstellungsmenü des Gerätes erstellt werden. Geben Sie diese Kennung unter vod.divx.com an, um die Registrierung abzuschließen und weitere Informationen zu DivX VOD zu erhalten.

Hinweis Sämtliche über DivX® VOD heruntergeladenen Filme können nur mit diesem Gerät wiedergegeben werden.

4 Bedienung Grundfunktionen 1. Drücken Sie auf OPEN/CLOSE und legen Sie die Disc ein oder schließen Sie das USBGerät am USB-Anschluss an. 2. Drücken Sie zur Auswahl der Funktion DVD/ CD oder USB die Taste FUNCTION.

Hinweis Bei der Wiedergabe einer Disc oder von einem USB-Flash-Laufwerk mit DivX-, MP3-/WMA- und JPEG-Dateien können Sie wählen, für welche Dateien das Menü zur Wiedergabe angezeigt werden soll, indem Sie die Taste MENU drücken. Falls die Meldung „Das Dateiformat wird nicht unterstützt.“ eingeblendet wird, drücken Sie auf MENU und wählen Sie eine geeignete Datei aus.

Pause Einzelbildwiedergabe

Zum/Zur nächsten/ vorherigen Kapitel/Track/ Datei springen

Drücken Sie während der Wiedergabe die Taste . oder >, um zum nächsten Kapitel/Titel bzw. zum Anfang des aktuellen Kapitels/Tracks zu springen. Drücken Sie zweimal kurz die Taste ., um zum vorherigen Kapitel/Titel zu springen.

Um schnell die gewünschte Titelstelle zu finden, kann eine Datei im schnellen Vorlauf oder Rücklauf wiedergegeben werden.

Drücken Sie während der Wiedergabe mehrmals die Taste bb oder BB, um die gewünschte Suchlaufgeschwindigkeit zu wählen. Drücken Sie zur normalen Wiedergabe die Taste PLAY.

Wiederholte oder ZufallsWiedergabe

Drücken Sie mehrmals die Taste REPEAT/RANDOM, um den aktuellen Titel, das Kapitel oder den Track mehrmals bzw. in zufälliger Reihenfolge zu spielen. - Zufällige Wiedergabe: nur Musikdateien.

iedergabeges chwindigkeit verringern

Drücken Sie bei angehaltener Wiedergabe die Taste SCAN (bb oder BB), um die gewünschte Geschwindigkeit einzustellen.

PAUSE/STEP drücken Zur Einzelbildwiedergabe mehrmals PAUSE/STEP drücken.

3. Wählen Sie mit den Tasten U u I i die gewünschte Datei (oder einen Track/Titel) zur Wiedergabe aus.

Weitere Funktionen Anzeigen von Disc-Informationen auf dem Bildschirm Es können verschiedene Informationen zur eingelegten Disc angezeigt werden.

DVD Während der Wiedergabe einer DVD, auf der verschiedene Menüs enthalten sind, können Sie über die Menütaste das gewünschte Menü aufrufen. 1. Drücken Sie die Taste MENU. Das Disc-Menü wird eingeblendet. 2. Wählen Sie mit den Tasten U u I i das gewünschte Menü aus.

1. Drücken Sie auf DISPLAY, um verschiedene Wiedergabeinformationen anzuzeigen. Je nach Disc-Typ oder Wiedergabestatus werden verschiedene Einträge angezeigt.

3. Drücken Sie zur Bestätigung auf PLAY.

2. Um einen Eintrag auszuwählen, drücken Sie die Taste U u und ändern oder wählen Sie mit den Tasten I i eine Einstellung.

Während der Wiedergabe einer DVD, auf der verschiedene Titelmenüs enthalten sind, können Sie über die Menütaste das gewünschte Menü aufrufen.

Titel – A ktuelle Titelnummer/ Gesamtanzahl der Titel.

Kapitel – A ktuelle Kapitelnummer/ Gesamtanzahl der Kapitel. Zeit – Verstrichene Spielzeit. Audio – Gewählte Sprache oder Kanal. UNTERTITEL – Gewählte Untertitel. WINKEL – A usgewählter Blickwinkel/ Gesamtanzahl der Blickwinkel. Klang – A usgewählter Klangmodus.

Hinweis Wird einige Sekunden lang keine Taste gedrückt, wird das Bildschirmmenü ausgeblendet.

DVD-Titelmenü aufrufen

1. Drücken Sie auf TOP MENU. Das Titelmenü wird eingeblendet. 2. Wählen Sie mit den Tasten U u I i das gewünschte Menü aus. 3. Drücken Sie zur Bestätigung auf PLAY.

Auswahl der Untertitelsprache

DVD DivX Drücken Sie während der Wiedergabe mehrmals die Taste SUBTITLE ( ), um die gewünschte Untertitelsprache auszuwählen.

1,5-fache Wiedergabegeschwindigkeit

DVD Filme oder Musiktitel können mit 1,5-facher normaler Wiedergabegeschwindigkeit abgespielt werden. 1. Drücken Sie zur Wiedergabe mit 1,5-facher Geschwindigkeit während der Wiedergabe die Taste PLAY (B). Auf dem Bildschirm erscheint die Anzeige “B x1.5”. 2. Drücken Sie zur normalen Wiedergabe erneut die Taste PLAY (B).

Wiedergabe ab einer gewählten

Zeitposition DVD DivX Programmierte Wiedergabe

Wiedergabe ab einem gewünschten Zeitpunkt einer Datei oder eines Titels.

Mit der Programmfunktion können Sie Ihre Lieblingstitel auf einer Disc oder einem USBGerät im Receiver speichern.

1. Drücken Sie während der Wiedergabe die Taste DISPLAY. 2. Wählen Sie mit den Tasten U u das Uhrsymbol aus, sodass die Anzeige “--:--:--” erscheint. 3. Geben Sie die gewünschte Startzeit von links nach rechts in Stunden, Minuten und Sekunden ein. Drücken Sie bei falscher Eingabe auf CLEAR, um die eingegebenen Ziffern zu löschen und korrigieren Sie die Eingabe. Um beispielsweise eine Szene an der Wiedergabezeit 1 Stunde, 10 Minuten und 20 Sekunden zu suchen, geben Sie den Wert “11020” ein und drücken Sie ENTER.

ACD MP3 WMA Es können bis zu 30 Titel/Dateien programmiert werden. 1. Drücken Sie zur Auswahl der Funktion DVD/ CD oder USB die Taste FUNCTION. 2. Drücken Sie die Taste PGM/MEM um die Programmierfunktion aufzurufen und Musiktitel zur Programmliste hinzuzufügen (das Symbol E wird im Menü angezeigt). 3. Wählen Sie mit den Tasten U u die gewünschten Musiktitel in der [Liste] aus und drücken Sie  ENTER, um diese Titel in der Programmliste einzutragen. 4. Um die programmierte Wiedergabe zu starten, wählen Sie einen Musiktitel aus der Programmliste und drücken Sie  ENTER.

Merken der letzten Szene

Titel aus der Programmliste löschen

Dieses Gerät merkt sich die zuletzt gespielte Szene der letzten Disc. Die letzte Szene wird im Speicher aufbewahrt, auch wenn die Disc aus dem Player herausgenommen oder das Gerät aus (bzw. in den Bereitschaftsmodus) geschaltet wird. Beim erneuten Einlegen dieser Disc wird die gespeicherte Szene automatisch wiedergegeben.

Ändern des Zeichensatzes zur fehlerfreien Anzeige von DivX®-Untertiteln DivX Falls die Untertitel während der Wiedergabe nicht korrekt angezeigt werden, halten Sie die Taste SUBTITLE ca. drei Sekunden lang gedrückt und wählen Sie mit den Tasten I i einen anderen Sprachcode, bis die Untertitel korrekt angezeigt werden.

1. Wählen Sie mit den Tasten U u einen Titel, der aus der Programmliste gelöscht werden soll. 2. CLEAR drücken

Die gesamte Programmliste löschen Wählen Sie mit den Tasten U u I i die Option [Alles Löschen] und drücken Sie ENTER.

Hinweis Die Programmierung wird ebenfalls gelöscht, wenn die Disc aus dem Gerät genommen, das USB-Gerät getrennt, das Gerät ausgeschaltet oder eine andere Funktion aufgerufen wird.

4. Drücken Sie zur Bestätigung ENTER. Die Wiedergabe beginnt ab der ausgewählten Position. DVD

Bilddateien anzeigen

Über das Diashow-Hilfemenü

Mit diesem Gerät können Discs mit Fotodateien wiedergegeben werden.

1. Drücken Sie zur Auswahl der Funktion DVD/ CD oder USB die Taste FUNCTION.

2. Wählen Sie mit den Tasten U u einen Ordner aus und drücken Sie ENTER. Daraufhin wird eine Liste der Dateien im Ordner angezeigt. Um von der Dateiliste zur Ordnerliste zu gelangen, markieren Sie sie mit den Tasten U u auf der Fernbedienung das Symbol und drücken Sie ENTER.

Zu einem anderen Menü wechseln

O RETURN Diaschau beenden

RETURN Hilfemenü ausblenden

3. Um eine bestimmte Datei an anzuzeigen, markieren Sie mit den Tasten U u die gewünschte Datei und drücken Sie auf ENTER oder PLAY. Um während der Anzeige einer Datei zum vorherigen Menü zurückzukehren (JPEG-Menü), drücken Sie auf STOP.

Fotodateien als Diaschau anzeigen JPG 1. Markieren Sie die Datei (nicht den Ordner), mit der die Diaschau beginnen soll. 2. Markieren Sie mit den Tasten U u I i die gewünschte Geschwindigkeit. ( ) Wählen Sie dann mit den Tasten I i die gewünschte Einstellung (3s/5s/8s) und drücken Sie auf  ENTER. 3. Markieren Sie mit den Tasten U u I i die ) und drücken Sie  ENTER. Funktion (

Während einer Diaschau Musik hören JPG Sie können während einer Diaschau Musik hören, falls sich auf der eingelegten Disc sowohl Foto- als auch Musikdateien befinden. Wählen Sie mit den Tasten U u I i das Symbol ( ) und drücken Sie ENTER, um die Diaschau zu starten.

Hinweis Diese Funktion ist nur für Discs möglich.

Speichern von Radiosendern

Die UKW-Antenne muss angeschlossen sein. (Siehe Seite 25.)

Es können 50 Sender für UKW gespeichert werden. Vor der Sendersuche sollte die Lautstärke verringert werden.

1. Drücken Sie die Taste FUNCTION auf der Fernbedienung, bis das Symbol FM im Anzeigefenster erscheint.

1. Drücken Sie die Taste FUNCTION auf der Fernbedienung, bis das Symbol FM bzw. AM im Anzeigefenster erscheint. Der zuletzt empfangene Sender wird eingestellt. 2. Halten Sie die Taste TUNE (-/+) ca. zwei Sekunden gedrückt, bis die Frequenzanzeige beginnt zu laufen, und lassen Sie die Taste dann los. Die Sendersuche stoppt, sobald ein Radiosender empfangen wird. Oder Drücken Sie mehrmals auf TUNE (-/+).

2. Stellen Sie mit den Tasten TUNE (-/+) die gewünschte Frequenz ein. 3. Drücken Sie die Taste PGM/MEM, bis eine Speicherplatznummer im Anzeigefenster blinkt. 4. Wählen Sie mit den Tasten PRESET (Uu) die gewünschte Speicherplatznummer. 5. Drücken Sie die Taste PGM/MEM, Der Radiosender wird gespeichert. 6. Wiederholen Sie die Schritte 2 bis 5, um weitere Sender zu speichern.

Alle gespeicherten Sender löschen 1. Halten Sie die Taste PGM/MEM ca. zwei Sekunden lang gedrückt. Daraufhin blinkt die Anzeige ALLE LÖSCHEN in der Anzeige des DVD-Receivers. 2. Drücken Sie nun die Taste PGM/MEM, um alle gespeicherten Sender zu löschen.

Schlechten UKW-Empfang verbessern Drücken Sie die Taste PLAY (B)(ST/MONO) auf der Fernbedienung. Ändern der Einstellung von Stereo nach Mono zur Verbesserung des Empfangs.

3. Stellen Sie über den Lautstärkeregler VOLUME auf dem Bedienungsfeld oder über die Tasten VOL + und - auf der Fernbedienung die Lautstärke ein.

Hinweise über Radiosender anzeigen Der UKW-Tuner ist mit der RDS-Funktion (Radio Data System) ausgestattet. Hierbei werden Information über den gerade eingestellten Radiosender angezeigt. Drücken Sie mehrmals die Taste RDS, um die verschiedenen Datentypen zu durchlaufen:

(Name des Programmdienstes) Der Name des Kanals erscheint in der Anzeige

( Programmarterkennung) Die Programmart (z. B. Jazz oder Nachrichten) erscheint in der Anzeige.

( Radiotext) Textmeldungen mit Sonderinformationen des Senders. Der Text läuft u. U. über die Anzeige.

CT ( Vom Sender ausgestrahlte Uhrzeit) Anzeige des vom Sender ausgestrahlten Datums und der Uhrzeit. Um Radiosender mit einem bestimmten Programmtyp zu suchen, drücken Sie die Taste RDS. In der Anzeige erscheint der zuletzt eingestellte Programmtyp. Drücken Sie einmal oder mehrmals die Taste PTY, um einen bevorzugten Programmtyp einzustellen. Drücken Sie I i , um den automatischen. Suchlauf zu starten. Sobald ein Sender gefunden wurde, wird der Suchlauf angehalten.

IN DER ANZEIGE Surround-Modus festlegen

PIONEER Behaglicher und natürlicher Klang.

AUTO EQ Anpassung des Equalizers auf das im ID3-Tag von MP3Titeln eingetragene Genre.

POP CLASSIC JAZZ ROCK Einstellung einer aufregenden Klangatmosphäre für ein Gefühl wie in einem tatsächlichen Rock-, Pop-, Jazz- oder Klassik-Konzert.

MP3 - OPT Diese Funktion dient zur Optimierung komprimierter MP3-Dateien. Verbesserung der Höhen.

BASS Höhen, Bässe und SurroundSound-Effekt während der Wiedergabe verstärken.

Dieses System besitzt eine Reihe voreingestellter Surround- Klangeffekte. Über die Taste EQ kann der gewünschte Klangmodus eingestellt werden. Während der Anzeige der EQ Informationen können die Einstellungen für EQ mit den Pfeiltasten I i geändert werden. Die angezeigten Einträge für den Equalizer können je nach Klangquellen und Effekten variieren.

Klang ohne EqualizerEffekte.

Hinweis • In bestimmten Surround-Modi ist über einige Lautsprecher u. U. kein oder nur ein sehr leiser Ton zu hören. Dies ist abhängig vom gewählten Surround-Modus und der Audioquelle, es handelt sich daher um keine Fehlfunktion. • Der Surround-Modus muss nach einem Wechsel der Eingangsquelle u. U. zurückgesetzt werden, in manchen Fällen selbst nach einem Wechsel der Tonspur.

Erweiterte Funktionen

Einstellen des Sleep-Timers Drücken Sie einmal oder mehrmals die Taste SLEEP, um die Zeit bis zum Ausschalten des Gerätes zwischen 10 und 180 Minuten einzustellen. Drücken Sie zur Anzeige der verbleibenden Zeit die Taste SLEEP.

Um die Einschlaffunktion abzubrechen, drücken Sie mehrmals die Taste SLEEP, bis die Anzeige “SLEEP 10” erscheint. Drücken Sie während der Anzeige von “SLEEP 10” dann nochmals einmal auf SLEEP.

Hinweis Die verbleibende Zeit bis zum Ausschalten des Gerätes kann angezeigt werden.

Dimmer Drücken Sie einmal die Taste DIMMER. TDie Helligkeit der Anzeige kann in drei Stufen eingestellt werden.. Um die Funktion abzubrechen, drücken Sie mehrmals die Taste DIMMER, bis die Anzeige nicht mehr gedimmt ist.

Bildschirmschoner Der Bildschirmschoner erscheint, wenn auf dem Gerät ca. fünf Minuten lang keine Wiedergabe erfolgt. Nachdem der Bildschirmschoner etwa fünf Minuten lang aktiviert ist, schaltet sich das Gerät automatisch ab.

Ton vorübergehend stummschalten Drücken Sie MUTE, um das Gerät stumm zu schalten. Das Gerät kann stumm geschaltet werden, falls z. B. das Telefon klingelt. Daraufhin erscheint das Symbol “MUTE” im Anzeigefenster.

Systemauswahl - Optional Für den Fernseher muss eine geeignete Fernsehnorm ausgewählt werden. Falls die Meldung “NO DISC (Keine Disc)” im Anzeigefenster erscheint, halten Sie die Taste PAUSE/STEP (X) mindestens fünf Sekunden lang gedrückt, um eine Fernsehnorm zu wählen. (PAL/ NTSC)

Dateiinformationen anzeigen (ID3TAG) Während der Wiedergabe einer MP3-Datei mit Dateiinformationen können diese durch Drücken der Taste DISPLAY angezeigt werden.

Musik vom tragbaren Player oder Zusatzgerät hören Das Gerät kann zur Wiedergabe von Musiktiteln zahlreicher tragbarer Player oder Zusatzgeräte eingesetzt werden. (Siehe Seite 24.) 1. Schließen Sie den tragbaren Player am Anschluss PORTABLE IN des Gerätes an. Oder Schließen Sie das Zusatzgerät am AUXAnschluss des Gerätes an. 2 Drücken Sie die Taste STANDBY/ON (1) und schalten Sie das Gerät ein. 3 Drücken Sie zur Auswahl der Funktion PORTABLE oder AUX die Taste FUNCTION. 4 Schalten Sie den tragbaren Player bzw. das Zusatzgerät ein und starten Sie die Wiedergabe.

USB-Aufnahme 1. Schließen Sie das USB-Gerät am Gerät an 2. Drücken Sie zur Auswahl der Funktion DVD/ CD die Taste FUNCTION. 3 Drücken Sie zum Starten der Aufnahme die Taste z USB REC. 4 Um die Aufnahme anzuhalten, drücken Sie die Taste x STOP.

Aufnahme von Musikdateien auf einer Disc auf ein USB-Gerät Einen Titel aufnehmen - Einen Titel während der Wiedergabe auf einem USB-Gerät aufnehmen. Alle Titel aufnehmen - Alle Titel bei angehaltener Wiedergabe auf einem USBGerät aufnehmen.

Hinweis • Der prozentuale Fortschritt einer USBAufnahme kann während der Aufnahme auf dem Bildschirm angezeigt werden. • Beim Anhalten der Aufnahme während der Wiedergabe wird nur die bis dahin aufgezeichnete Aufnahme gespeichert. • Das USB-Gerät niemals während einer USB-Aufnahme trennen oder ausschalten. Ansonsten verbleibt eine unvollständige Aufnahmedatei auf dem PC. • Falls keine USB-Aufnahme möglich ist, erscheint die Meldung “NO USB (Kein USB)”, “ ERROR (Fehler)”, “USB FULL (USB voll)” oder “NO REC (Keine Aufn.)” im Anzeigefenster. • Beim Anhalten der Aufnahme während der Wiedergabe wird die Datei nicht gespeichert . • Von CD-G- und DTS-Discs können keine USBAufnahmen erstellt werden. • Es können maximal 999 Dateien aufgenommen werden. • Aufnahmedateien werden wie folgt gespeichert.

AUDIO CD MP3/ WMA Andere Quellen

Die unerlaubte Vervielfältigung kopiergeschützter Inhalte, einschließlich Computerprogramme, Dateien, Sendungen und Tonaufnahmen, stellt eine Verletzung des Urheberrechts dar und wird strafrechtlich verfolgt. Dieses Gerät sollte nicht für solche Zwecke eingesetzt werden. Zeigen Sie Verantwortung Respektieren Sie das Urheberrecht

Programmliste aufnehmen - Titel in der Programmliste auf einem USB-Gerät aufnehmen.

5 Wartung Hinweise zu Discs

Umgang mit dem Gerät

Keine Etiketten oder Klebeband aufkleben.

Aufbewahrung von Discs Legen Sie die Disc nach der Wiedergabe in die Hülle. Die Disc keiner direkten Sonneneinstrahlung oder Wärmequellen aussetzen und nicht in einem direkt in der Sonne geparkten Fahrzeug liegen lassen. Reinigung von Discs

Fingerabdrücke und Staub auf der Disc können die Bild- und Tonqualität verringern. Reinige Sie die Disc vor der Wiedergabe mit einem sauberen Tuch. Wischen Sie die Disc von der Mitte zum Rand hin ab. Keine starken Lösemittel wie Alkohol, Benzin, Verdünner, handelsübliche Reiniger oder Antistatiksprays für Schallplatten verwenden.

Transport des Gerätes Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung. Reinigung der äußeren Oberflächen •

Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays.

Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

Reinigung des Gerätes Verwenden Sie zur Reinigung des Gerätes ein weiches, trockenes Tuch. Starke Verunreinigungen können mit einem weichen und mit milder Reinigungslösung angefeuchteten Tuch entfernt werden. Keine Lösemittel wie Alkohol, Benzin oder Verdünner verwenden, ansonsten können die Oberflächen des Gerätes beschädigt werden. Pflege des Gerätes Bei diesem Gerät handelt es sich um ein High-Tech-Präzisionsgerät. Die Bildqualität verschlechtert sich, wenn die Linse und Teile des Disc-Laufwerks verschmutzt bzw. abgenutzt sind. Detaillierte Hinweise erhalten Sie bei Ihrem Kundendienst-Center.

STÖRUNG URSACHE BEHEBUNG Kein Strom

Das Netzkabel ist nicht angeschlossen.

Schließen Sie das Netzkabel fest an die Netzsteckdose an.

Der Fernseher ist nicht für den Empfang von DVDSignalen eingestellt.

Wählen Sie den richtigen Video-Eingangsmodus des Fernsehers, so dass das Bild des DVD-Receivers angezeigt wird.

Die Videokabel sind nicht fest angeschlossen.

Schließen Sie die Videokabel fest am Fernseher sowie am DVD-Receiver an.

Die über das Audiokabel angeschlossenen Geräte sind nicht für den Empfang von DVD-Signalen eingestellt.

Wählen Sie den richtigen Eingangsmodus für den Audio- Receiver, so dass der Ton des DVD-Receivers zu hören ist.

Die Audiokabel sind nicht fest an den Lautsprechern oder am Receiver angeschlossen.

Schließen Sie die Audiokabel richtig an die Anschlussklemmen an.

Die Audiokabel sind beschädigt.

Tauschen Sie die Audiokabel gegen neue aus.

Die Disc ist verschmutzt.

Wischen Sie die Disc mit einem weichen Tuch von der Mitte zum Rand hin ab.

Sehr leiser oder kein Ton

Schlechte DVDBildqualität

Es ist keine Disc eingelegt. DVD-/CDWiedergabe nicht Es ist eine nicht spielbare Disc eingelegt. möglich

Legen Sie eine Disc ein. Legen Sie eine spielbare Disc ein (Überprüfen Sie DiscTyp, Farbnorm und Ländercode).

Die Disc wurde falsch herum eingelegt.

Legen Sie eine Disc mit dem Etikett oder der bedruckten Seite nach oben ein.

Ein Menü wird gerade auf dem Bildschirm eingeblendet.

PDrücken Sie zum Schließen des Menübildschirms die Taste SETUP.

Die Kindersicherung ist aktiviert, so dass keine Wiedergabe Geben Sie Ihr Kennwort ein oder ändern Sie die von DVDs mit einer bestimmten Einstufung möglich ist. Freigabestufe. Wischen Sie die Disc mit einem weichen Tuch von der Mitte zum Rand hin ab.

Radiosender können nicht Die Antenne ist falsch ausgerichtet oder angeschlossen. eingestellt werden

Überprüfen Sie die Antennenanschluss und richten Sie die Antenne ggf. neu aus.

Stellen Sie den DVD-Receiver und die Audio-Geräte weiter vom Fernseher entfernt auf.

Schließen Sie eine Außenantenne an, falls erforderlich.

Die Signalstärke der Radiosender ist zu gering.

Stellen Sie die Sender manuell ein.

Es wurden keine Radiosender gespeichert oder die Speicherplatztasten wurde gelöscht. (beim Suchlauf nach voreingestellten Sendern) gelöscht.

Speichern Sie einige Radiosender nach den Anleitungen auf Seite 35.

Die Fernbedienung Die Fernbedienung wird nicht auf das Gerät gerichtet. funktioniert nicht Die Fernbedienung ist zu weit vom Gerät entfernt. richtig oder gar nicht Zwischen Fernbedienung und Gerät befindet sich ein Hindernis. Bei den Batterien für die Fernbedienung handelt es sich um Knopfzellen.

Richten Sie die Fernbedienung direkt auf das Gerät. Die Fernbedienung sollte nicht weiter als 7 m vom DVD-Receiver entfernt verwendet werden. Entfernen Sie das Hindernis. RTauschen Sie die Batterien gegen neue aus.

Brummendes Die Disc ist verschmutzt. Geräusch während der DVD- oder CD- Der DVD-Receiver wurde zu nahe am Fernseher aufgestellt Wiedergabe und erzeugt Rückkopplungen.

7 Anhang Bedienung eines Fernsehgerätes über die mitgelieferte Fernbedienung Dieser PIONEER Fernseher wird mit folgenden Tasten bedient.

Steuertasten für das Fernsehgerät

Fernseher ein-/ausschalten.

INPUT Eingangsquelle des Fernsehers zwischen TV und anderen Quellen umschalten.

Umschalten der gespeicherte Sender nach oben/nach unten.

Lautstärke des Fernsehers einstellen.

Hinweis Je nach angeschlossenem Gerät sind bestimmte Tasten für Ihren Fernseher ohne Funktion.

Fernbedienung zur Bedienung Ihres Fernsehgerätes einstellen Sie können Ihren vorhandenen Fernseher über die mitgelieferte Fernbedienung bedienen. Falls Ihr Fernseher in der folgenden Tabelle aufgeführt wird, stellen Sie die jeweilige Herstellerkennung ein. 1. Halten Sie die Taste 1 (TV POWER) gedrückt und geben Sie den Herstellercode Ihres Fernsehers über die Nummerntasten ein (siehe folgende Tabelle).

2. Lassen Sie die Taste 1 (TV POWER) wieder los, um die Einstellung zu übernehmen. Je nach Modell Ihres Fernsehers funktionieren u. U. einige oder keine der Tasten mit dem Gerät, selbst wenn der richtige Herstellercode eingegeben wurde. Beim Austauschen der Batterien der Fernbedienung wird diese eingegebene Codenummer möglicherweise auf die Standardeinstellung zurückgesetzt.. In diesem Fall muss die jeweilige Codenummer erneut eingegeben werden.

Sprachcodes Verwenden Sie diese Liste zur Einstellung der gewünschten Sprache für die folgenden Voreinstellungen: Disc-Audio, Disc-Untertitel, Disc-Menü. Code

Französisch Friesisch Galizisch Georgisch Deutsch Griechisch Grönländisch Guarani Gujarati Haussa Hebräisch Hindi Ungarisch Isländisch Indonesisch Interlingua Irisch Italienisch Japanisch Kanadisch Kaschmir Kasachisch Kirgisisch Koreanisch Kurdisch Laotisch Lateinisch Lettisch Lingala

7082 7089 7176 7565 6869 6976 7576 7178 7185 7265 7387 7273 7285 7383 7378 7365 7165 7384 7465 7578 7583 7575 7589 7579 7585 7679 7665 7686 7678

Litauisch 7684 Mazedonisch 7775 Madagassisch 7771 Malaiisch 7783 Malajalam 7776 Maori 7773 Marathi 7782 Moldawisch 7779 Mongolisch 7778 Nauru 7865 Nepalesisch 7869 Norwegisch 7879 Oriya 7982 Pandschabi 8065 Paschtu 8083 Persisch 7065 Polnisch 8076 Portugiesisch 8084 Quechua 8185 Retoromanisch 8277 Rumänisch 8279 Russisch 8285 Samoanisch 8377 Sanskrit 8365 Schottisch (Gälisch)7168 Serbisch 8382 Serbo-Kroatisch 8372 Shona 8378 Sindhi 8368

Singalesisch Slowakisch Slowenisch Spanisch Sudanesisch Swahili Schwedisch Tagalog Tadschikisch Tamilisch Telugu Thai Tongalesisch Türkisch Turkmenisch Twi Ukrainisch Urdu Usbekisch Vietnamesisch Volapük Walisisch Wolof Xhosa Jiddish Yoruba Zulu

8373 8375 8376 6983 8385 8387 8386 8476 8471 8465 8469 8472 8479 8482 8475 8487 8575 8582 8590 8673 8679 6789 8779 8872 7473 8979 9085

Sprache Afar Afrikaans Albanisch Amharisch Arabisch Armenisch Assamesisch Aymara Aserbeidschanisch Baschkirisch Baskisch Bengali, Bangla Bhutanisch Bihari Bretonisch Bulgarisch Myanmarisch Weißrussisch Chinesisch Kroatisch Tschechisch Dänisch Niederländisch Englisch Esperanto Estnisch Faroerisch Fiji Finnisch

Ländercodes Wählen Sie einen Ländercode aus der Liste.

Land Afghanistan Argentinien Australien Österreich Belgien Bhutan Bolivien Brasilien Kambodscha Kanada Chile China Kolumbien Republik Kongo Costa Rica Kroatien Tschechische Republik Dänemark Ecuador Ägypten El Salvador Äthiopien Fiji Finnland Frankreich Deutschland Großbritannien Griechenland Grönland

AF AR AU AT BE BT BO BR KH CA CL CN CO CG CR HR CZ DK EC EG SV ET FJ FI FR DE GB GR GL Land Hongkong Ungarn Indien Indonesien Israel Italien Jamaika Japan Kenia Kuwait Libyen Luxemburg Malaysia Malediven Mexiko Monaco Mongolei Marokko Nepal Niederlande Niederländische Antillen Neu Seeland Nigeria Norwegen Oman Pakistan Panama Paraguay Philippinen

HK HU IN ID IL IT JM JP KE KW LY LU MY MV MX MC MN MA NP NL AN NZ NG NO OM PK PA PY PH Land Polen Portugal Rumänien Russische Föderation Saudi Arabien Senegal Singapur Slowakische Republik Slowenien Südafrika Südkorea Spanien Sri Lanka Schweden Schweiz Taiwan Thailand Türkei Uganda Ukraine USA Uruguay Usbekistan Vietnam Simbabwe

PL PT RO RU SA SN SG SK SI ZA KR ES LK SE CH TW TH TR UG UA US UY UZ VN ZW Anhang

Markenzeichen und Lizenzen

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.

Windows Media ist entweder ein eingetragenes Markenzeichen oder ein Markenzeichen von Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern. Dieses Produkt verfügt über eine Technologie der Microsoft Corporation und darf nicht ohne Genehmigung von Microsoft Licensing, Inc. genutzt oder vertrieben werden.

ist ein Markenzeichen von DVD Format/ Logo Licensing Corporation.

Hergestellt mit Genehmigung von Dolby Laboratories. “Dolby” und das Doppel-D-Symbol sind Markenzeichen von Dolby Laboratories.

DivX ist eine eingetragene Marke von DivX, Inc. und ist lizenziert.

7 Hergestellt unter folgenden U.S.-Patenten: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und weitere U.S.- und weltweite Patente ausgestellt und angemeldet. DTS und das Symbol sind eingetragene Markenzeichen, DTS 2.0 Channel und die DTS-Logos sind Markenzeichen von DTS, Inc. Dieses Produkt beinhaltet Software. © DTS, Inc.. Alle Rechte vorbehalten.

Specifications Allgemein • Stromversorgung: AC 220-240 V, 50/ 60 Hz • Stromverbrauch 30 W Im Bereitschaftsmodus: Unter 1,0 W • Äußere Abmessungen (B x H x T): 360.x 66 x 327 mm • Gesamtgewicht (Ca.): 2.5 kg • Betriebstemperatur: 41 °F bis 95 °F (5 °C bis 35 °C) • Luftfeuchtigkeit während des Betriebs: 5 % bis 85 % • Stromversorgung Bus (USB): DC 5V

Tuner • UKW(FM)-Empfangsbereich: 87.5 bis 108.0 MHz oder 87.50 bis 108.00 MHz

Verstärker • Ausgangsleistung (4 Ω), (SPITZE) Vorn 45 W x 2 Sub-Woofer 75 W (8 Ω, Passive) • Power output (4 Ω), (RMS), THD 10 % Vorn 30 W x 2 Sub-Woofer 60 W (8 Ω, Passive)

System • Laser: Halbleiter-Laser Wellenlänge : 650 nm • Fernsehnorm: Standard NTSC/PAL Farb-Fernsehnorm • Frequenzbereich: 20 Hz bis 20 kHz (48 kHz-, 96 kHz-, 192 kHz- Sampling)

Lautsprecher fürDCS-FS303K S-DV303FS • Vordere/Surround-Lautsprecher (Links/Rechts) Typ: 2-Wege Nennimpedanz: 4Ω Gesamtabmessungen (BxHxT): Without speaker stand 77 x 395x 55 mm With speaker stand 126 x 462x 126 mm Gesamtgewicht Without speaker stand 1.0 kg With speaker stand 1.3 kg • Subwoofer Typ: Impedance Rated: Gesamtabmessungen (BxHxT): Gesamtgewicht
