GEBRUIKSAANWIJZING DCS-404K PIONEER

Veiligheidsinformatie

Veiligheidsinformatie

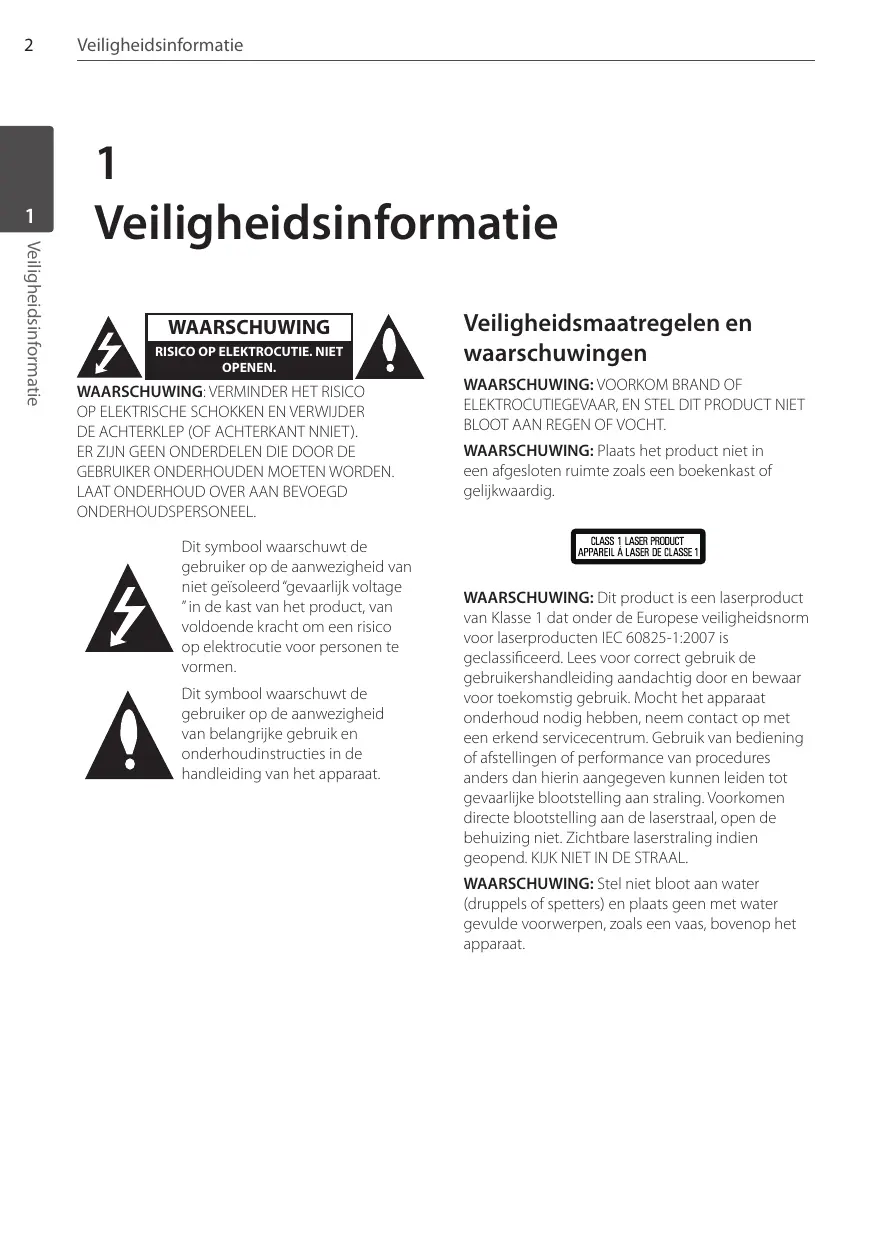

1 Veiligheidsinformatie WAARSCHUWING RISICO OP ELEKTROCUTIE. NIET OPENEN.

WAARSCHUWING: VERMINDER HET RISICO OP ELEKTRISCHE SCHOKKEN EN VERWIJDER DE ACHTERKLEP (OF ACHTERKANT NNIET). ER ZIJN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ONDERHOUDEN MOETEN WORDEN. LAAT ONDERHOUD OVER AAN BEVOEGD ONDERHOUDSPERSONEEL. Dit symbool waarschuwt de gebruiker op de aanwezigheid van niet geïsoleerd “gevaarlijk voltage ” in de kast van het product, van voldoende kracht om een risico op elektrocutie voor personen te vormen. Dit symbool waarschuwt de gebruiker op de aanwezigheid van belangrijke gebruik en onderhoudinstructies in de handleiding van het apparaat.

Veiligheidsmaatregelen en waarschuwingen WAARSCHUWING: VOORKOM BRAND OF ELEKTROCUTIEGEVAAR, EN STEL DIT PRODUCT NIET BLOOT AAN REGEN OF VOCHT. WAARSCHUWING: Plaats het product niet in een afgesloten ruimte zoals een boekenkast of gelijkwaardig.

WAARSCHUWING: Dit product is een laserproduct van Klasse 1 dat onder de Europese veiligheidsnorm voor laserproducten IEC 60825-1:2007 is geclassificeerd. Lees voor correct gebruik de gebruikershandleiding aandachtig door en bewaar voor toekomstig gebruik. Mocht het apparaat onderhoud nodig hebben, neem contact op met een erkend servicecentrum. Gebruik van bediening of afstellingen of performance van procedures anders dan hierin aangegeven kunnen leiden tot gevaarlijke blootstelling aan straling. Voorkomen directe blootstelling aan de laserstraal, open de behuizing niet. Zichtbare laserstraling indien geopend. KIJK NIET IN DE STRAAL. WAARSCHUWING: Stel niet bloot aan water (druppels of spetters) en plaats geen met water gevulde voorwerpen, zoals een vaas, bovenop het apparaat.

Veiligheidsinformatie

WAARSCHUWING betreffende de Stroomkabel Het is aanbevolen voor de meeste apparaten dat ze worden aangesloten op toegewezen circuit:

Informatie voor gebruikers betreffende het inzamelen en opruimen van oude apparaten en gebruikte batterijen

Dat is een enkel circuit dat alleen dat toestel van stroom voorziet, zonder extra stopcontacten of stekkerdozen. Controleer de specificatiebladzijde in deze handleiding.

Al deze omstandigheden kunnen leiden tot elektrocutie of brand. Onderzoek regelmatig de kabel van uw toestel en het uiterlijk op tekenen van schade, slijtage, trek de kabel uit, en stop het gebruik van het toestel, en laat de kabel vervangen door een exacte vervanging door erkend servicepersoneel indien deze beschadigd blijkt te zijn. Bescherm de kabel tegen fysiek of mechanisch misbruik, zoals draaien, vast zetten, perforeren, klem zitten tussen een deur, of dat erop gelopen wordt. Let op stekkers, stopcontacten, en het punt waar de kabel uit het toestel gaat. Trek aan de stekker en niet aan de kabel voor loskoppeling uit het stopcontact. Plaats het product zo dat de stekker makkelijk te bereiken is.

Deze symbolen op de producten, verpakking en/ of meegeleverde documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet tegelijk met algemeen huishoudelijk afval mogen worden opgeruimd. Breng oude producten en gebruikte batterijen zoals wettelijk voorgeschreven naar de daarvoor aangewezen inzamelingsadressen die voor een juiste verwerking, reparatie of hergebruik kunnen zorgen. Door deze producten en batterijen op de juiste wijze op te ruimen helpt u waardevolle grondstoffen te behouden en voorkomt u mogelijke negatieve effecten voor de gezondheid van mens en dier die het gevolg zijn van het achteloos wegdoen van afval. Voor meer informatie over het inzamelen en hergebruiken van oude producten en batterijen kunt u contact opnemen met het gemeentehuis van uw woonplaats, een officieel inzameladres of het verkooppunt waar u de goederen hebt gekocht.

Veiligheidsinformatie

Sluit niet teveel apparaten aan op wandcontactdozen. Overladen wandcontactdozen die los zitten of beschadigd zijn, verlengkabels, kapotte stroomkabels, of beschadigde of gebarsten kabelisolatie zijn eveneens gevaarlijk.

Veiligheidsinformatie

Deze symbolen gelden alleen in de Europese Unie.

1 Veiligheidsinformatie

Voor landen buiten de Europese Unie: Als u deze apparaten wilt afdanken, neem dan contact op met het gemeentehuis van uw woonplaats of de leverancier ervan en vraag naar de juiste manier van wegdoen. Dit apparaat is voorzien van een draagbare batterij of accu. U kunt de batterij of de accu als volgt veilig uit het apparaat verwijderen: Verwijder de oude accu en volg de stappen in omgekeerde volgorde van de montage. Voorkom milieuvervuiling en gezondheidsgevaar voor mens en dier en werp de oude batterij, het batterijpack of de accu in de daarvoor bestemde bak bij een officieel aangewezen inzamelpunt. Doe oude batterijen en accu’s nooit samen met het gewone huisvuil weg. Waar beschikbaar kunt u gebruik maken van het plaatselijke gratis inruilsysteem voor batterijen en accu’s. Stel de batterij (accu) niet bloot aan de hoge temperatuur van rechtstreekse zonnestraling, een open haard e.d.

Auteursrechten Het is wettelijk verboden auteursrechtelijk beschermd materiaal zonder toestemming te kopiëren, uit te zenden, te vertonen, via de kabel uit te zenden, in het openbaar af te spelen en/ of te verhuren. Dit product is voorzien van een kopieerbeveiliging die ontwikkeld is door Rovi Corporation. Kopieerbeveiligingssignalen worden op sommige schijven opgenomen. Bij het opnemen en afspelen van beelden van deze schijven, zal er storing optreden. Dit product bevat copyright-beveiligingstechnologie die beschermd wordt door Amerikaanse patenten en andere rechten op intellectuele eigendom. Het gebruik van deze copyrightbeveiliging moet door Rovi Corporation worden toegestaan, Deze beveiliging is uitsluitend bedoeld voor huiselijke en andere weergavetoepassingen tenzij door Rovi Corporation anders toegestaan. Terugconstrueren en demonteren is verboden. DE GEBRUIKER MOET ZICH REALISEREN DAT NIET ALLE HIGH DEFINITION TELEVISIESETS VOLLEDIG COMPATIBEL ZIJN MET DIT PRODUCT, WAT KAN LEIDEN TOT STORINGEN OP HET BEELD. WANNEER BIJ DE WEERGAVE VAN 525- OF 625-PROGRESSIVE SCAN BEELDEN PROBLEMEN OPTREDEN, ADVISEREN WIJ DE GEBRUIKER DE VERBINDING TE WIJZIGEN IN “STANDAARD DEFINITIE” UITVOER. ALS U NOG VRAGEN HEBT WAT BETREFT DE COMPATIBILITEIT VAN ONZE TV-TOESTELLEN MET DE 525P- EN 626P-UITVOERINGEN VAN DEZE APPARATUUR, NEEM DAN CONTACT OP MET ONZE KLANTENSERVICE.

Veiligheidsinformatie

Opmerkingen over auteursrechten (copyrights)

• Volgens de Amerikaanse wetgeving op het auteursrecht en de daarmee vergelijkbare wetgeving van andere landen, is het onbevoegd opnemen, gebruiken, vertonen, distribueren en bewerken van televisieprogramma’s, videobanden, BD-ROM disks, dvd’s, cd’s en andere beeld- en geluidsdragers civielrechtelijk en strafrechtelijk verboden.

1 Veiligheidsinformatie

• Veel DVD-disks zijn gecodeerd met kopieerbeveiliging. Daarom moet u de speler rechtstreeks op uw tv en niet op een videorecorder aansluiten. Als u de speler op een videorecorder aansluit, wordt het beeld van tegen kopiëren beveiligde disks vervormd.

Veiligheidsinformatie

25 Usb-apparaten aansluiten

25 Antenne aansluiten

Unieke eigenschappen

Meegeleverde toebehoren

Vereisten voor afspeelbare bestanden

Luidsprekers aansluiten DCS-404K

Installatie-instellingen aanpassen

26 Het installatiemenu weergeven en

16 Luidsprekerinstallatie voor

Optionele apparatuur aansluiten

18 Luidsprekerinstallatie voor DCS-202K 19 De middenluidspreker aan de wand bevestigen 19 Aanvullende informatie over het ophangen van luidsprekers 20

Het systeem positioneren

De eerste bedieningshandelingen

Andere bedieningshandelingen

32 Informatie over disks op het beeldscherm weergeven 32 Dvd-menu weergeven 32 De titels op een dvd weergeven 32 Een ondertiteltaal selecteren 32 Dvd’s afspelen met 1,5x normale snelheid 33 Afspelen starten op geselecteerd tijdstip

21 Component videoaansluiting

33 Laatste Sc geheugen

33 De tekenset wijzigen voor het juist

23 Videoaansluiting 23 Scart-aansluiting

tonen van DivX® ondertiteling 33 Geprogrammeerd afspelen

34 Een PHOTO (Foto)-bestand bekijken 34 Fotobestanden bekijken als diavoorstelling 34 Naar muziek luisteren tijdens een diavoorstelling 35

35 Naar de radio luisteren 35 Radiostations programmeren 35 Alle opgeslagen stations verwijderen 35 Slechte FM-ontvangst verbeteren 36 Informatie over een radiostation bekijken 37

Wat u over disks moet weten

Behandeling van het apparaat

Uw tv bedienen met de bijgeleverde afstandsbediening

Geavanceerde bediening-

38 Schermbeveiliging 38 Geluidsweergave tijdelijk uitschakelen 38 Systeemkeuze - optie

38 Bestandsinformatie weergeven (ID3 tag) 38 Luisteren naar muziek van uw draagbare spelen of extern apparaat 39 Opnemen naar USB

Unieke eigenschappen

Portable-ingang Luister naar muziek van uw draagbare apparaten. (Mp3-speler, notebook e.d.)

Rechtstreeks opnemen op usb Muziek van cd’s op uw usb-apparaat opnemen.

Afspeelbare disks Daarnaast kan dit toestel DVD+R/ RW en CD-R/ RW schijven met audiotitels, DivX, MP3, WMA en/ of JPEG bestanden afspelen. Sommige DVD±RW/ DVD±R of CD-RW/ CD-R kunnen niet op dit toestel afgespeeld worden vanwege de opnamekwaliteit of fysieke staat van de schijf, of de eigenschappen van het opnametoestel en beveiligingssoftware. DVD-VIDEO (8/12 cm-disks) Schijven met films die u kunt kopen of huren. DVD±R (8/12 cm-disks) Alleen videomodus en gefinaliseerd. DVD-RW (8/12 cm-disks) Uitsluitend videomodus en gefinaliseerd. DVR-VR schijven die gefinaliseerd zijn kunt u niet op dit toestel afspelen.

DVD+R: Alleen videomodus. Ook tweelaags schijven worden ondersteund. DVD+RW (8/12 cm-disks) Alleen videomodus en gefinaliseerd. Video-cd: vcd of svcd Audio CD: Muziek CD’s of CD-R/ CD-RW in muziek CD formaat die gekocht kunnen worden.

Meegeleverde toebehoren

Toebehoren voor luidsprekerboxen (S-DV404SW)

Controleer de meegeleverde toebehoren en zorg ervoor dat u ze herkent.

Kleur-gecodeerde speakerkabels (1)

Grote antislip kussentjes (1)

Toebehoren voor luidsprekerboxen (S-BD707T)

Kleur-gecodeerde speakerkabels (5)

Speaker standaardvoeten (4)

Toebehoren voor luidsprekerboxen (S-DV202) VIDEO-kabel (1)

Weergave van het  symbool “  ” kan tijdens gebruik op het TV-scherm verschijnen. Dit symbool betekent dat de functie die wordt uitgelegd in deze gebruikershandleiding niet beschikbaar is bij die specifieke media.

Gebruikte symbolen in deze handleiding

Vereisten voor afspeelbare bestanden Vereisten voor MP3/ WMAmuziekbestanden MP3/ WMA Schijf compatibileit met dit toestel is als volgt beperkt :

Let op Maakt u attent op speciale aanwijzingen en bedieningsfuncties.

WAARSCHUWING Vestigt uw aandacht op voorzorgsmaatregelen die mogelijke schade door verkeerd gebruik kunnen voorkomen.

Maximum aantal bestanden: Minder dan 999.

We raden aan dat u gebruik maakt van Easy-CD Creator, dat een ISO 9660 bestandsysteem aanmaakt.

Alle hieronder vermelde schijven en bestanden

DivX JPEG schijf compatibiliteit met deze speler is als volgt beperkt :

Maximum aantal bestanden: Minder dan 999.

Sommige schijven werken misschien niet, afhankelijk van opnameformaat of de staat van de schijf.

Bestandextensies : “.jpg”

CD-ROM bestandsformaat: ISO9660/ JOLIET Regiocode De regiocode is bij dit toestel op de achterkant aangegeven. Dit toestel kan alleen DVD schijven afspelen met dezelfde regiocode als op de achterkant van het toestel of “ALL”. •

De meeste DVD schijven hebben een wereldbol met een of meer nummers erop, afgebeeld op de hoes. Dit nummer moet overeenkomen met de regiocode van uw toestel anders kan de schijf niet afgespeeld worden.

Als u een DVD met een andere regiocode dan op uw speler wilt afspelen, zal het bericht “Controleer regiocode”op het tv-scherm afgebeeld worden.

Vereisten fotobestand

Vereisten voor DivX-bestanden

Compatible USB Devices

De compatibiliteit van DivX-schijven met deze speler is als volgt beperkt:

MP3-speler: MP3-speler van het type Flash

USB-flashapparaat: apparaten die USB 2.0 of USB 1.1 ondersteunen.

De usb-functie van dit apparaat ondersteunt niet alle usb-apparaten.

Beschikbare resolutiegrootte : binnen 720x576 (W x H) pixels De bestandsnaam van de DivX ondertiteling is beschikbaar op 45 karakters.

Indien er een onmogelijke code geplaatst is in de naam van het DivX bestand, zal deze worden getoond als “_”.

Framesnelheid: Minder dan 30 fps

Indien de video- en audiostructuur van de opgenomen bestanden niet gekruist is, wordt er geen video of audio uitgevoerd.

Schijven geformatteerd in het bestandsysteem Live kunnen niet op deze speler afgespeeld worden.

Indien de naam van het filmbestand verschilt van die van het ondertitelingbestand, wordt de ondertiteling tijdens het afspelen van een DivX bestand, niet getoond. Indien u een DivX bestand afspeelt dat verschilt van DivXspec, kan het voorkomen dat dit niet goed werkt.

Eisen voor USB-apparaten •

pparaten die extra programmaA installatie vereisen wanneer u deze hebt aangesloten op een computer, worden niet ondersteund.

Trek het USB-apparaat niet uit, als het werkt.

Bij een USB-stick met hoge capaciteit, kan het langer dan een paar minuten duren om doorzocht te worden.

Om gegevensverlies te voorkomen moet u een back-up van alle gegevens maken.

Als u een USB-verlengsnoer of USB-hub gebruikt, wordt het USB-apparaat niet herkend.

Werken met het bestandssysteem NTFS wordt niet ondersteund. (Alleen het bestandssysteem FAT (16/32) wordt ondersteund.)

Deze eenheid wordt niet ondersteund wanneer het totaal aantal bestanden 1 000 of meer is.

E xterne HDD, vergrendelde apparaten of USB-apparaten van het type hard worden niet ondersteund.

e USB-poort van de eenheid kan net D op de PC worden aangesloten. De eenheid kan niet worden gebruikt als een opslagapparaat.

b Bedieningsknoppen 1 STANDBY/ON Z OPEN/ CLOSE FUNCTION Hiermee wijzigt u de invoerbron of –functie. B/X (Afspelen/ Pauzeren) x (STOP) .> (OVERSLAAN) - TUNE + (Afstemmen op radiozenders)

a Netvoedingskabel Steek deze kabel in een stopcontact. b Luidsprekeraansluitingen c FM Antenneconnector d Scart-aansluiting

e VIDEO OUT f AUX (L/R) INPUT g HDMI UIT (type A, versie 1.3); voor aansluiting op een tv met HDMI-ingangen. h COMPONENT VIDEO (Y Pb Pr) OUTPUT (PROGRESSIVE SCAN)

SLEEP : Schakelt het systeem op een door u gekozen tijd automatisch uit. STANDBY/ON (1) : Schakel het toestel AAN/ UIT.

OPEN/CLOSE (Z): Opent en sluit de schijflade.

TOP MENU : Indien de huidige DVD een titel heeft, zal het titelmenu op het scherm worden getoond. Anders wordt het schijfmenu getoond. • • • • • • • • • • • • b • • • • • • • • • • • • DISPLAY : Opent Display op scherm.

MENU : Opent het menu van een DVD schijf. SETUP : Opent of sluit het instellingenmenu. PRESET (U u) : Selecteert een radioprogramma.

TUNE (-/+) : Stemt af op het gewenste radiostation. U/u/I/i (omhoog/ omlaag/ links/ rechts): Wordt gebruikt om te navigeren door onscreen schermen. ENTER : Bevestigt menukeuze.

STOP (x) : Stopt afspelen of opnemen. PLAY (B), ST/MONO : Start het afspelen. Mono/ Stereo PAUSE/STEP (X) : Afspelen pauzeren.

• • • • • • • • • • • • a• • • • • • • • • • • • FUNCTION : Selecteert de functie en invoerbron. (DVD/CD, USB, AUX, TV-AUDIO, PORTABLE, FM)

SKIP (. / >) : Ga naar volgende of vorige hoofdstuk/ track/ bestand. SCAN (bb/BB) : Vooruit of achteruit zoeken.

CLEAR : Verwijdert een nummer uit de Programmalijst. PGM/MEM : Opent of sluit een programmamenu. SUBTITLE ( ): Tijdens het afspelen drukt u herhaaldelijk op SUBTITLE om een gewenste ondertiteltaal te selecteren.

• • • • • • • • • • • • e• • • • • • • • • • • • TV bedieningsknoppen : Bestuurt de TV. De TV besturen c

U kunt het geluidsniveau, de bronkeuze en de aan/ uit-schakelaar van Pioneer TV’s bedienen. Druk de POWER (TV) knop in en druk vervolgens een paar keer op de PR/CH (+/ –) knop om de TV in of uit te schakelen. DIMMER : Stelt de helderheid van het beeldscherm in. RESOLUTION : Stelt de uitvoerresolutie voor HDMI en COMPONENT VIDEO-uitgangen in.

• • • • • • • • • • • • f• • • • • • • • • • • • RDS : Radiogegevenssysteem. PTY : Toont de verschillende schermen van het RDS. MIC VOL (+/-) : Past het microfoonvolume aan.

• • • • • • • • • • • • d• • • • • • • • • • • • REPEAT/RANDOM : Selecteer een afspeelmodus. (RANDOM, HERHAAL) MUTE : Om het geluid stilt e zetten. VOL (Volume) (+/-) : Past het luidsprekervolume aan. EQ (EQUALIZER effect) : U kunt geluidsimpressies kiezen.

ECHO VOL (+/-) : Past het echovolume aan. VOCAL FADER : Deze functie gebruikt u voor karaoke door het geluidsvolume van de zang in verschillende bronnen sterk te verlagen. Plaats de batterijen in de afstandsbediening Let op dat + (plus) en – (min) op de batterij overeenkomen met die op de afstandsbediening.

0-9 numerieke toetsen : Selecteert genummerde opties in een menu.

3 Installeren In elkaar zetten van de speakers 3

Voor de middenluidspreker: Zet vier kleine antislipkussentjes op de onderkant van de middenluidspreker vast.

Luidsprekerinstallatie voor DCS-404K De luidsprekers voorbereiden 1. Bevestig antislipkussentjes op de onderkant van de luidsprekerconsoles, de subwoofer en de middenluidspreker. Zet vier middelgrote antislipkussentjes met het meegeleverde hechtmiddel op de onderkant (de bodem) van de luidsprekerconsoles vast.

Voor de subwoofer: Zet vier grote antislipkussentjes met het meegeleverde hechtmiddel op de onderkant van de subwoofer vast.

2. Bevestig de luidsprekerconsoles met de meegeleverde schroeven op de draagstangen. Plaats elke draagstang en console recht op elkaar en ze zet vervolgens op de hieronder aangegeven punten met de meegeleverde schroefjes vast. Let erop dat de luidsprekers in de richting van de [base of the isosceles triangle] moeten wijzen.

3. Sluit de luidsprekerkabels op de speler aan. Sluit de witte kabel met de grijze lijn op de (+) zijde aan en de andere kabel op de (-) zijde. Druk vervolgens op het kunststof lipje van elk aansluitpunt om dit te openen en de kabel met de speler te verbinden. Steek het kabeluiteinde erin en laat het lipje los.

De frontluidsprekers en de surroundluidspreker vastzetten Zet de frontluidsprekers en de surroundluidspreker met de meegeleverde kunststof houder vast. Schroef twee steunhaken in de wand achter elke luidspreker. Voer een dik koord rond de haken en door de kunststof houder om de luidsprekers te stabiliseren(controleer of deze constructie het gewicht van de luidsprekers kan dragen). Controleer nadat u alles hebt gemonteerd of elke luidspreker goed vast zit.

WAARSCHUWING • Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd. • Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers en de versterker evenals brand.

WAARSCHUWING • De kunststof houder is geen montagefitting en de luidsprekers mogen niet met deze houder rechtstreeks aan de wand worden opgehangen. Gebruik bij het stabiliseren van de luidsprekers altijd een koord. • Pioneer is niet aansprakelijk voor verliezen of schade als gevolg van onvakkundige montage, installatie, onvoldoende sterkte van het montagemateriaal, verkeerd gebruik of natuurrampen. • Bij het plaatsen van dit apparaat moet u ervoor zorgen dat het stevig vast zit. Bevestig de apparatuur niet op wandgedeelten waar het gevaar bestaat dat deze bij een natuurramp zoals een aardbeving van de wand kan vallen en personen verwonden.

Luidsprekerinstallatie voor

DCS-202K Voor de middenluidspreker: Zet vier kleine antislipkussentjes op de onderkant van de middenluidspreker vast.

De luidsprekers voorbereiden 1. Bevestig antislipkussentjes op de onderkant van elke luidspreker. Bevestig vier kleine antislipkussentjes met het meegeleverde hechtmiddel op de onderkant (de bodem) van de luidsprekerconsoles. 2. Sluit de luidsprekerkabels op de speler aan.

Sluit de witte kabel met de grijze lijn op de (+) zijde aan en de andere kabel op de (-) zijde. Druk vervolgens op het kunststof lipje van elk aansluitpunt om dit te openen en de kabel met de speler te verbinden. Steek het kabeluiteinde erin en laat het lipje los.

Voor de subwoofer: Zet vier grote antislipkussentjes met het meegeleverde hechtmiddel op de onderkant van de subwoofer vast.

WAARSCHUWING • Sluit op de speler geen andere luidsprekers aan dan de luidsprekers die bij dit systeem zijn geleverd. • Sluit de meegeleverde luidsprekers niet op een andere versterker aan dan de versterker die bij dit systeem is meegeleverd. Wanneer u de luidsprekers op een andere versterker aansluit riskeert u beschadiging van de luidsprekers, de versterker en zelfs brand.

De middenluidspreker aan de wand bevestigen

Aanvullende informatie over het ophangen van luidsprekers

De middenluidspreker is voorzien van een montageopening die u kunt gebruiken om de luidspreker aan de wand te bevestigen.

Monter de linker en rechter hoofdluidsprekers op gelijke afstanden van de televisie.

U moet zelf voor de bevestigingsschroeven zorgen. Gebruik alleen schroeven die voor het door u gekozen wandtype geschikt zijn en die sterk genoeg zijn om het gewicht van de luidsprekers te dragen.

WAARSCHUWING • Als u niet zeker weet met welk wandmateriaal u te maken hebt en of dit sterk genoeg is, neem dan contact op met een vakman voor advies. • Pioneer is niet aansprakelijk voor ongevallen of schade als gevolg van een verkeerde installatie.

Voorzorgsmaatregelen: Zorg ervoor dat de blote luidsprekerdraad in elkaar gedraaid en helemaal in het aansluitpunt is gestoken. Als namelijk een van de blote luidsprekerdraden contact maakt met de achterkant van de luidspreker bestaat de kans dat de stroom als veiligheidsmaatregel wordt uitgeschakeld. De front-, midden- en surround-luidsprekers die u bij dit systeem hebt ontvangen, zijn magnetisch afgeschermd. Afhankelijk van de montagesituatie is het echter mogelijk dat er kleurvervorming op het beeldscherm optreedt als een of meer luidsprekers te dicht bij de televisie worden gemonteerd. ISchakel als u dit constateert de stroom van de televisie uit en na 15 tot 30 minuten weer in. Als u het probleem hierdoor niet kunt oplossen, moet de u de luidsprekers op grotere afstand van de televisie hangen. De subwoofer is niet magnetisch afgeschermd en mag dus niet dicht bij een televisie of monitor worden geplaatst. Media die voor magnetisme gevoelig zijn (zoals floppy disks en band- of videocassettes) mogen niet in de buurt van een subwoofer worden bewaard. Bevestig de front/surround-luidsprekers en de subwoofer niet aan de wand of het plafond. Door hun gewicht kunnen ze vallen en verwondingen veroorzaken.

Denk eraan dat het luidsprekersysteem zwaar is en dat de schroeven of het bouwmateriaal van de wand door dit gewicht los kunnen komen waardoor de luidspreker valt. Controleer altijd eerst of de wand waarop u de luidsprekers wilt bevestigen voldoende sterk is om het gewicht van de luidsprekers te dragen. Monteer de luidsprekers niet op wanden van triplex, multiplex of een ander zacht materiaal.

Het systeem positioneren

F Subwoofer: de positie van de subwoofer is niet cruciaal, omdat lage basgeluiden niet duidelijk één kant opgaan. Maar het is beter de subwoofer vlakbij de luidsprekers voor te zetten. Draai hem wat naar het midden van de ruimte om de weerkaatsing van de muren te verminderen.

De volgende illustratie toont een voorbeeld van hoe u het systeem opstelt. Bemerk dat de illustraties in deze instructies verschillen van de werkelijke eenheid om dingen goed uit te kunnen leggen. Voor de best mogelijke surround sound dienen alle luidsprekers anders dan de subwoofer gezet te worden op dezelfde afstand van de luisterpositie (A). B

A B G C F A F A A G A A A A A A E E B D A A D A C G F A A A ABCD E F G A linksvoor CD E F G A (L)/ A B Luidspreker A Luidspreker rechtsvoor (R): E Zet de luidsprekers voor aan de Akanten van het beeldscherm of scherm en zo op één lijn met het schermoppervlak als mogelijk.

A DL uidspreker midden: zet de luidspreker in C het midden boven of onder de monitor of het scherm.

links C (L)/ F G A AB D E Surround D Surround luidspreker luidspreker rechts (R): Zet deze luidsprekers achter uw luisterpositie en laat ze ietwat naar binnen wijzen.

WAARSCHUWING • Zorg ervoor dat kinderen hun vingers of voorwerpen niet in het luidsprekerkanaal steken. *Luidsprekerkanaal: Resonantieruimte in de luidsprekerkast die voor een rijke lagetonenweergave zorgt.. • Plaats de centerluidspreker buiten bereik van kinderen. Wanneer een luidspreker valt, kan hij worden beschadigd en lichamelijk letsel en/of materiële schade veroorzaken. • De luidsprekerboxen bevatten magnetische onderdelen waardoor de kleurenweergave van uw tv-scherm of pc-monitorscherm kan worden vervormd. Plaats de luidsprekerboxen op grotere afstand van de tv of de pc-monitor.

Op uw tv aansluiten Maak een van de volgende verbindingen, afhankelijk van de mogelijkheden van uw bestaande apparatuur.

Component videoaansluiting Sluit de COMPONENT VIDEO (PROGRESSIVE SCAN) uitgangen op het apparaat met Y Pb Prkabels op de overeenkomstige ingangen op de tv aan. U kunt het geluid beluisteren via de luidsprekers van het systeem. Component videoaansluiting

• Afhankelijk van de mogelijkheden van de tv en andere apparaten kunt u de speler op verschillende manieren aansluiten. Kies één van de aansluitmogelijkheden die in deze handleiding beschreven zijn.

• Zie de handleiding van uw tv, stereo-installatie of andere apparaten voor de beste manier van aansluiten.

WAARSCHUWING • Sluit de speler rechtstreeks op de tv aan. Stem de tv af op het juiste video-ingangskanaal. • Sluit de speler niet aan via een videorecorder. Het beeld kan door de kopie vervormd worden.

Let op Als uw tv signalen met progressieve opmaak accepteert, moet u deze aansluiting gebruiken en [Progressive Scan] in de configuratie van [Display] op [On] (Aan) instellen (zie pagina 27).

HDMI-uitgang Als u een tv of monitor met een HDMIaansluiting bezit, kunt u deze met een HDMI-kabel op deze speler aansluiten. Sluit het HDMI OUT-aansluitpunt van de speler aan op het HDMI IN-aansluitpunt van een voor HDMI geschikte tv of monitor. Stel het bronsignaal van de tv in op HDMI (zie de gebruikershandleiding van de tv). HDMI-uitgang

Wanneer een aangesloten HDMI-apparaat geen audio-uitvoer van het apparaat accepteert, is ht mogelijk dat het geluid van het HDMI-apparaat wordt vervormd of niet hoorbaar is.

• Let op het volgende wanneer u een voor HDMI of DVI geschikt apparaat aansluit: - Schakel het HDMI/DVI-apparaat en de speler uit. Schakel het HDMI/DVI-apparaat vervolgens weer in en laat het plm. 30 seconden met rust; schakel vervolgens de speler in.

- Het video-ingangssignaal van het aangesloten apparaat is nu voor deze speler correct ingesteld.

- Het aangesloten apparaat is compatibel met 720x480i (of 576i), 720x480p (of 576p), 1280x720p,1920x1080i of 1920x1080p videoingangssignalen. • Niet alle met HDCP-compatibele HDMI- en DVIapparaten zijn voor aansluiting op de speler geschikt. - Bij niet-HDCP-apparaten wordt het beeld niet storingvrij weergegeven. - In een dergelijk geval speelt de speler niet af en gaat het tv-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien.

TIP Met deze HDMI-aansluiting kunt u volop genieten van digitale audio- en videoweergave.

WAARSCHUWING • Als u de resolutie verandert nadat u de verbinding hebt gemaakt, is er kans op storingen. U kunt dit probleem oplossen door de speler uit en weer in te schakelen. • Wanneer de HDMI-aansluiting met HDCP niet geverifieerd is, gaat de tv-scherm over op zwart of groen of is er alleen ruis (“sneeuw”) op het scherm te zien. Controleer in dat geval de HDMIverbinding of ontkoppel de HDMI-kabel. • Als u ruis (“sneeuw”) of lijnen op het scherm ziet, controleer dan de HDMI-kabel (deze mag in het algemeen niet langer zijn dan 4,5 m) en gebruik een High Speed HDMI-kabel (Versie 1.3).

Sluit de VIDEO OUT-stekkerbus op de speler met een videokabel op de video-in stekkerbus van de tv aan.

Sluit de scart-aansluiting van het apparaat met een scart-videokabel aan op de scartaansluiting van de tv.

U kunt het geluid beluisteren via de luidsprekers van het systeem.

U kunt het geluid beluisteren via de luidsprekers van het systeem.

Optionele apparatuur aansluiten

PORTABLE-ingang Sluit de uitgang van het draagbare apparaat (mp3, pmp e.d.) aan op de PORTABLE-ingang. PORTABLE-ingang

AUX-ingang Sluit de uitgang van een hulpapparaat aan op de AUX AUDIO-ingang (L/R). Als uw tv maar één audio-uitgang (mono) heeft, moet u deze aansluiten op de linkse (witte) audiostekkerbus van het receiversysteem.

Usb-apparaten aansluiten

Sluit de usb-poort van een usb-geheugen (of mp3-speler e.d.) aan op de usb-poort aan de voorkant van het receiversysteem.

Om radiostations te ontvangen moet u de meegeleverde fm-antennes aansluiten.

Usb-apparaten aansluiten

Sluit de fm-draadantenne aan op de aansluiting voor een fm-antenne op het apparaat. Antenne aansluiten

Een usb-apparaat van het apparaat loskoppelen 1.Kies een andere functiemodus of druk tweemaal achtereen op STOP (x). 2. Maak het usb-apparaat van de unit los.

Let op Trek de fm-antenne over de volle lengte uit. Nadat u de fm-draadantenne hebt aangesloten kunt u deze het best zoveel mogelijk horizontaal bevestigen.

Installatie-instellingen aanpassen Met behulp van het installatiemenu kunt u verschillende onderwerpen zoals beeld en geluid aanpassen. Zo kunt u ondermeer ook een taal voor de ondertitels en het installatiemenu instellen. Zie pagina 26 tot 30 voor meer informatie over elke soort installatiemenu.

Het installatiemenu weergeven en afsluiten 1. Selecteer de dvd/cd- of usb-functie door op FUNCTION te drukken. 2. Druk op SETUP. Vervolgens verschijnt het SETUP-menu. 3. Druk op SETUP of RETURN om het [SETUP]-menu te verlaten.

Helpmenu voor installeren

Naar het vorige menu gaan

Naar het volgende menuniveau gaan of een menu selecteren

RETURN ENTER Bediening Naar een ander menu gaan

Het [Setup]-menu of de [luidspreker setup] sluiten Het menu bevestigen

TAAL DISPLAY Menutaal

Kies een taal voor het Instellingenmenu en onscreen scherm.

Selecteren van de schermverhouding gebaseerd op de vorm van uw TV-scherm.

Schijf Audio/ Disc Subtitel/ Schijfmenu

4:3 – Kies deze mogelijkheid als een standaard 4:3 TV aangesloten is.

Selecteer de taal die u voor het audionummer (geluid op de disk), de ondertiteling en het diskmenu wilt gebruiken.

16:9 – Kies deze mogelijkheid als een 16:9 breedbeeld TV aangesloten is.

Standaard – Verwijst naar de originele taal waarin de schijf opgenomen is.

Uit (voor schijfondertiteling) – Uitschakelen van de ondertiteling.

Indien u 4:3 geselecteerd heeft, dient u aan te geven hoe u naar breedbeeldprogramma’s en films wilt kijken op uw TV. Letterbox – Toont een breed beeld met donkere banden aan de bovenkant en de onderkant van het scherm. Panscan – Toont automatisch een schermvullend breed beeld en knipt het overtollige gedeelte van het tv-beeld weg. (Als de disk of het bestand niet compatibel is met Pan Scan, wordt het videobeeld in letterbox-formaat weergegeven.)

TV Output Select Selecteer een optie volgens het aansluitingstype van de TV. RGB – Indien uw TV aangesloten is met een SCART stekkerbus. YPbPr – Indien uw TV is aangesloten op de COMPONENT/ PROGRESSIEVE SCAN stekkerbussen van dit toestel.

Let op Indien u TV Uitvoer Keuze wijzigt van RGB naar YPbPr in het instellingenmenu, vooral bij het aansluiten van het toestel op een manier van component video aansluiting, wordt het scherm zwart. In dat geval sluit u de videokabel van MONITOR stekker aan en selecteert u opnieuw YPbPr in het instellingenmenu.

Overige – Voer met de cijfertoetsen een getal van vier cijfers volgens de taalcodelijst op pagina 43 in en druk vervolgens op ENTER om een andere taal te selecteren. Als u de verkeerde taalcode hebt ingevoerd, drukt u eenvoudig op CLEAR.

AUDIO DRC (Dynamic Range Control – Regeling dynamisch bereik) Zorgt dat het geluid helder blijft bij het verlagen van het volume (alleen Dolby Digital). Stel voor dit effect in op [Aan].

Let op • Voor deze functie kunt u dvd/dvd-karaokedisks gebruiken met meer dan twee sporen. • Wanneer u films kijkt, kunt u de semikaraokefunctie uitschakelen in het SETUPmenu of de functie gebruiken zonder een microfoon aan te sluiten om te voorkomen dat er een score verschijnt of dat er trompetgeschal wordt weergegeven.

Selecteer [Aan] om karaoke kanalen met normale stereoweergave te mengen.

Deze functie is alleen geschikt voor DVD's met de mogelijkheid van meerkanaals karaoke.

HD AV Sync Soms komt bij digitale tv een vertraging tussern beeld en geluid voor. Een dergelijke vertraging kunt u compenseren door een geluidsvertraging in te stellen waardoor het geluid steeds ‘wacht’ op het bijbehorende beeld. Dit wordt HD AVsynchronisatie genoemd. Gebruik U u (op de afstandsbediening) om op en neer te scrollen via de mate van vertraging, die u kunt instellen op alles tussen 0 en 300m/sec.

luidspreker set-up Maak de volgende instellingen voor de ingebouwde 5.1-kanaals surround-decoder. 1. Druk op SETUP. 2. Selecteer het AUDIO-menu met U u en druk vervolgens op i. 3. Selecteer het [luidspreker set-up]-menu met U u en druk vervolgens op i. 4. Druk op ENTER Het [luidspreker set-up]-menu verschijnt.

Semi Karaoke Wanneer een hoofdstuk, titel of nummer is beëindigd, toont deze functie de score of het beeldscherm begeleid door trompetgeschal. Aan – Na het zingen verschijnt een score op het beeldscherm. Uit – De score verschijnt niet op het beeldscherm en er klinkt geen trompetgeschal.

5. Selecteer de gewenste luidspreker met I i. 6. Pas de opties met de U u I i-knoppen aan. 7. Druk op RETURN om uw keuze te bevestigen. Ga terug naar het vorige menu.

Luidsprekers selecteren

LOCK Selecteer een luidspreker die u wilt aanpassen.

Regiocode instellen Let op Bepaalde luidsprekerinstellingen zijn door de Dolby Digital licentieovereenkomst niet toegestaan.

Grootte – Omdat de luidsprekerinstellingen vast liggen, kunt u de instellingen niet veranderen.

Afstand – Nadat u de luidsprekers op de dvdreceiver hebt aangesloten, moet u de afstand tussen de luidsprekers en uw luisterpunt aanpassen als de afstand tot de center- of achterluidsprekers groter is dan de afstand tot de frontluidsprekers. Hierdoor bereikt het geluid van elke luidspreker de luisteraar op het zelfde moment. Druk op I i om de afstand tot de geselecteerde luidspreker aan te passen. Deze afstand moet gelijk zijn aan het verschil van de afstand tussen de center- en achterluidsprekers en de frontluidsprekers. Test – Druk op I i om de signalen van elke luidspreker te testen. Pas het volume aan in overeenstemming met het volume van de testsignalen die in het geheugen van het systeem zijn opgeslagen.

1. Selecteer het [LOCK]-menu en druk op i. 2. Druk op i. Om toegang te krijgen tot de [LOCK]-opties, moet u het wachtwoord invoeren dat u hebt aangemaakt. Voer uw wachtwoord in en druk op ENTER. Voer dit wachtwoord nogmaals in en druk op ENTER. Als u een fout maakt voordat u op ENTER hebt gedrukt, druk dan op CLEAR. 3. Selecteer met de U u-knoppen het eerste teken. 4. Druk op ENTER en selecteer met de U u-knoppen het tweede teken. 5. Druk op ENTER om de gekozen regiocode te bevestigen.

Beveiligingsniveau Blokkeert het afspelen van geclassificeerde dvd’s op grond van hun inhoud. Niet alle disks zijn geclassificeerd. 1. Selecteer [Beveiligingsniveau] in het [LOCK]menu en druk vervolgens op i. 2. Voer een wachtwoord in en druk op ENTER. 3. Selecteer door middel van de U u-knoppen een waardering van 1 t/m 8. Beveiligingsniveau 1 t/m 8 – Waardering één (1) heeft de meeste beperkingen en waardering acht (8) de minste. Ontgrendelen – Als u UNLOCK selecteert, is het ouderlijk toezicht niet actief en wordt de disk zonder beperkingen afgespeeld. 4. Druk op ENTER om de door u gekozen waardering te bevestigen.

Volume – Druk op I i om het uitgangsniveau van de geselecteerde luidspreker aan te passen.

Wanneer u dit apparaat voor de eerste maal gebruikt, moet u de regiocode instellen.

OVERIGE U kunt een wachtwoord invoeren of veranderen.

PBC (Playback-bediening)

1. Selecteer [Wachtwoord] in het [LOCK]menu en druk vervolgens op i. 2. Voer een wachtwoord in en druk op ENTER. Om het wachtwoord te veranderen, drukt u op ENTER wanneer de optie [Wijzigen] gemarkeerd is. Voer een wachtwoord in en druk op ENTER. Voer dit wachtwoord nogmaals in en druk op ENTER.

3. Druk op SETUP om het menu te sluiten.

Let op Als u uw wachtwoord vergeten hebt, kunt u het als volgt wissen: 1. Druk op SETUP om het installatiemenu weer te geven. 2. Voer het uit zes cijfers bestaande getal “210499” in en druk op ENTER. Het wachtwoord wordt gewist.

Regiocode Voer de code in van de regio waarvan de normen zijn gebruikt om aan de dvd-videodisk een waarde toe te kennen die gebaseerd is op de lijst op pagina 44. 1. Selecteer [Area Code] in het [LOCK]-menu en druk vervolgens op i. 2. Voer een wachtwoord in en druk op ENTER. 3. Selecteer met de U u-knoppen het eerste teken. 4. Druk op ENTER en selecteer met de U u-knoppen het tweede teken. 5. Druk op ENTER om de gekozen regiocode te bevestigen.

De playback-bediening levert speciale navigatie-opties, die beschikbaar zijn op sommige discs. Kies [Aan] om van deze optie gebruik te maken.

DivX(R) VOD We geven u een DivX® VOD (Video On Demand) registratiecode waarmee u video’s kunt kopen en huren via de DivX® VOD service. Voor meer informatie bezoekt u www.divx. com/ vod. Druk op ENTER indien het [DivX(R) VOD] gemarkeerd is, en u kunt de registratiecode van het toestel zien. INFORMATIE OVER DIVX VIDEO DivX® is een digitaal videoformaat dat door DivX, Inc. is ontwikkeld. Dit is een officieel door DivX gecertificeerd apparaat dat geschikt is voor de weergave van DivX video. Ga naar www.divx. com voor meer informatie en softwaretools voor het omzetten van uw beeldbestanden in DivX. INFORMATIE OVER VIDEO-ON-DEMAND: Voor het afspelen van DivX Video-on-Demand (VOD) materiaal moet dit DivX Certified®apparaat worden geregistreerd. Ga voor het genereren van de registratiecode naar het hoofdstuk over DivX VOD in het installatiemenu van het apparaat. Ga met deze code naar de website vod.divx.com om de registratieprocedure te voltooien en voor meer informatie over DivX VOD.

Let op Alle van DivX® VOD gedownloade video’s kunt u alleen op dit apparaat afspelen.

4 Bediening De eerste bedieningshandelingen 1. Plaats met behulp van OPEN/CLOSE een disk in de disklade van het apparaat of sluit een usb-apparaat op de usb-poort aan. 2. Selecteer de dvd/cd- of usb-functie door op FUNCTION te drukken.

Let op Bij het afspelen van een schijf of USB Flash Drive met DivX, MP3/WMA en JPEG bestanden, kunt u selecteren welk menu bestanden u wilt afspelen door op MENU te drukken. Indien “Het bestand wordt niet ondersteund door deze DVD speler. ” getoond wordt, selecteert u het juiste bestand door op MENU te drukken.

Naar het volgende of vorige hoofdstuk, nummer of bestand overspringen.

Snel naar een bepaald punt gaan door een bestand snel vooruit of snel achteruit af te spelen.

Doe dit Druk tijdens het afspelen op . of > om naar het volgende hoofdstuk of nummer te gaan of terug te gaan naar het begin van het huidige hoofdstuk of nummer. Druk tweemaal kort op . om terug te gaan naar het vorige hoofdstuk of nummer. Druk tijdens het afspelen een paar keer op bb of BB om de vereiste scansnelheid te kiezen. Druk op PLAY om naar de normale snelheid terug te gaan.

Druk op PAUSE/STEP Druk een paar keer op REPEAT/RANDOM om de huidige titel, het huidige hoofdstuk of Herhaald of in nummer herhaald of in willekeurige willekeurige volgorde af volgorde afspelen te spelen. - In willekeurige volgorde afspelen: is alleen mogelijk met muziekbestanden.

Druk een paar keer op PAUSE/STEP om deze titel beeld-voor-beeld af te spelen.

Druk in de pauzemodus De op SCAN (bb of weergavesnelheid BB) om de gewenste vertragen snelheid te kiezen.

Beeld-voor-beeld afspelen

3. Selecteer door op U u I i te drukken een bestand (of nummer of titel) dat u wilt afspelen.

Andere bedieningshandelingen Informatie over disks op het beeldscherm weergeven U kunt uiteenlopende informatie over een geladen disk op het beeldscherm weergeven. 1. Druk op DISPLAY om gevarieerde informatie weer te geven. Afhankelijk van het disktype en de afspeelstatus kunnen de weergegeven onderwerpen verschillen.

2. U kunt een onderdeel selecteren met behulp van U u en de instelling wijzigen of selecteren door op I i te drukken.

Titel – H uidig titelnummer / totaal aantal titels. Hoofdstuk – H uidig hoofdstuknummer/ totaal aantal hoofdstukken Tijd – Verstreken afspeeltijd Audio – Geselecteerde audiotaal of kanaal Ondertitel – G eselecteerde ondertiteling Kijkhoek – G eselecteerde hoek/ totaal aantal hoeken Geluid – Geselecteerde geluidsmodus

Let op De informatie op het beeldscherm verdwijnt als u een paar seconden lang geen knoppen indrukt.

DVD Wanneer u een dvd-disk afspeelt die verschillende menu’s bevat, kunt u met behulp van het Menu het gewenste menu selecteren. 1. Druk op MENU. Het menu van de disk verdwijnt. 2. Selecteer het menu met U u I i. 3. Druk ter bevestiging op PLAY.

De titels op een dvd weergeven DVD Wanneer u een dvd-disk afspeelt die verschillende titels bevat, kunt u met behulp van het Menu de gewenste titel selecteren. 1. Druk op TOP MENU. De titel van de disk verschijnt. 2. Selecteer het menu door op U u I i te drukken. 3. Druk ter bevestiging op PLAY.

Een ondertiteltaal selecteren

DVD DivX Tijdens het afspelen drukt u herhaaldelijk op SUBTITLE ( ) om een gewenste ondertiteltaal te selecteren.

Dvd’s afspelen met 1,5x normale snelheid DVD Bij weergave met 1,5x normale snelheid kunt u de beelden sneller bekijken en het geluid sneller beluisteren dan bij afpelen met normale snelheid. 1. Om het opgenomen materiaal met 1,5 maal de normale snelheid af te spelen, drukt u tijdens het afspelen op PLAY (B). Op het scherm verschijnt “Bx1.5”. 2. Druk nogmaals op PLAY (B) om af te sluiten.

Afspelen starten op geselecteerd

tijdstip DVD DivX Geprogrammeerd afspelen

Het bestand of de titel op elk gewenst moment afspelen

Met deze programmeringsfunctie kunt u uw favoriete bestanden vanaf elke disk of elk usbapparaat in het geheugen van de receiver opslaan.

1. Druk tijdens het afspelen op DISPLAY. 2. Druk op U u om het klokpictogram te selecteren en “--:--:--” verschijnt. 3. Voer de gewenste starttijd van links naar rechts in uren, minuten en seconden in. Druk op CLEAR om een of meer verkeerd ingevoerde cijfers te wissen. Voer vervolgens de juiste cijfers in. Om bijvoorbeeld een bepaalde scène over 1 uur, 10 minuten en 20 seconden te starten, voert u met de nummertoetsen “11020” in.

ACD MP3 WMA Een programma kan 30 nummers of bestanden bevatten. 1. Selecteer de dvd/cd- of usb-functie door op FUNCTION te drukken. 2. Om bepaalde muziek aan de programmalijst toe te voegen, drukt u op PGM/MEM om de bewerkingsmodus voor programmeren te openen (E op het menu verschijnt een markering). 3. Selecteer het gewenste muzieknummer in de [List] (Lijst) met behulp van U u en druk vervolgens op ENTER om de muziek aan de programmalijst toe te voegen.

4. Selecteer de muziek in de programmalijst en druk vervolgens op ENTER om het geprogrammeerde afspelen te starten.

Dit toestel onthoudt de laatste scène van de laatst bekeken schijf. De laatste scène blijft in het geheugen, zelfs als u de schijf verwijdert uit het toestel of het toestel uitschakelt (standby). Indien u een schijf laadt waarvan de scène onthouden is, wordt de scène automatisch opgeroepen.

De tekenset wijzigen voor het juist tonen van DivX® ondertiteling DivX Indien de ondertiteling niet correct getoond wordt tijdens het afspelen, houdt u SUBTITLE ongeveer 3 seconden ingedrukt en drukt u op I i of SUBTITLE om een andere taalcode te selecteren totdat de juiste ondertiteling getoond wordt, vervolgens drukt u op ENTER.

Bestanden uit de programmalijst wissen 1. Selecteer met U u het nummer dat u uit de programmalijst wilt verwijderen. 2. Druk in de programmabewerkingsmodus op CLEAR.

De hele programmalijst wissen Gebruik U u I i om [Alles wissen] te selecteren en druk vervolgens op ENTER.

Let op De programma’s worden ook gewist wanneer u de disk of het usb-apparaat verwijdert, het apparaat uitschakelt of de functie overschakelt.

4. Druk op ENTER om uw keuze te bevestigen. Het afspelen start op het ingevoerde tijdstip. DVD

Een PHOTO (Foto)-bestand bekijken JPG Dit apparaat is geschikt voor het afspelen van disks met fotobestanden. 1. Selecteer de dvd/cd- of usb-functie door op FUNCTION te drukken. 2. Druk op U u om een map te selecteren en druk vervolgens op ENTER. Er verschijnt een lijst met bestanden die zich in de map bevinden. Als u in een bestandenlijst bent en terug wilt gaan naar de vorige mappenlijst, gebruik dan de knoppen van de afstandsbediening om te markeren en druk vervolgens op ENTER.

3. Als u een bepaald bestand wilt weergeven, druk dan op U u om dat bestand te markeren en druk vervolgens op ENTER of PLAY. Om tijdens het weergeven van een bestand naar een vorig menu (JPEG-menu) terug te gaan, drukt u eenvoudig op STOP.

Fotobestanden bekijken als diavoorstelling JPG 1. Markeer het bestand (niet de map) waarmee u de diavoorstelling wilt beginnen. 2. Gebruik U u I i om Speed te markeren. ( ) Gebruik vervolgens I i om een van de opties (3s/ 5s/ 8s) te selecteren en druk vervolgens op  ENTER. ) te markeren 3. Gebruik U u I i om de ( en druk vervolgens op  ENTER.

Helpmenu voor diavoorstellingen Menu

Naar een ander menu gaan

om het helpmenu te verbergen

Naar muziek luisteren tijdens een diavoorstelling JPG U kunt naar muziek luisteren tijdens een diavoorstelling, indien de schijf muziek en fotobestanden bevat. Markeer hetU u I i pictogram met ( ) en druk op ENTER om de diavoorstelling te starten.

Let op Deze functie is alleen beschikbaar bij schijven.

Zorg dat zowel de FM antennes aangesloten zijn. (Zie pagina 25)

Naar de radio luisteren 1. Druk op FUNCTION tot FM (middengolf ) op het beeldscherm verschijnt. De radiotuner stemt nu af op het radiostation waarop u het laatst hebt afgestemd. 2. Druk ongeveer twee seconden op TUNE (-/+) tot de frequentieaanduiding begint te veranderen en laat de knop vervolgens los). Het scannen stopt wanneer het apparaat op een station afstemt. Of Druk een paar keer kort achter elkaar op TUNE (-/+).

Radiostations programmeren U kunt 50 fm- stations vooraf programmeren. Zet het volume zo laag mogelijk (uit) voordat u gaat afstemmen. 1. Druk op FUNCTION tot FM op het beeldscherm verschijnt. 2. Selecteer de gewenste frequentie door op TUNE (-/+) te drukken. 3. Druk op PGM/MEM Op het beeldscherm knippert nu een voorgeprogrammeerde stationsfrequentie. 4. Druk op PRESET (Uu) om de gewenste voorgeprogrammeerde frequentie te selecteren. 5. Druk op PGM/MEM Het radiostation wordt opgeslagen. 6. Herhaal stap 2 t/m 5 om andere stations op te slaan.

Alle opgeslagen stations verwijderen 1. Houd PGM/MEM twee seconden ingedrukt. ERASE ALL (alles wissen) knippert om het scherm van de DVD Receiver. 2. Druk op PGM/MEM om alle opgeslagen stations te wissen.

Slechte FM-ontvangst verbeteren Druk op PLAY (B) (ST/MONO) op de afstandsbediening. Hierdoor wordt de tuner van stereo naar mono gewijzigd en wordt normaliter ontvangst verbeterd.

3. U kunt het volume aanpassen door de knop VOLUME op het frontpaneel te verdraaien of door op de afstandsbediening een paar keer op VOL+ of - te drukken.

Informatie over een radiostation bekijken De FM tuner wordt geleverd werd met RDS (Radio Data System). Dit toont informatie over het radiostation waarnaar geluisterd wordt. Door herhaaldelijk op RDS om te bladeren door de verschillende gegevenstypes :

( Programmaservice naam) De naam van het kanaal wordt op het scherm getoond.

( Herkenning programmatype) Het programmatype (bijv. Jazz of Nieuws) wordt op het scherm getoond.

( Radiotekst) Een tekstbericht met speciale informatie van het station dat uitzendt, wordt getoond. Deze tekst kan rollen over het scherm.

CT ( Tijd bestuurd door het station) Dit toont de tijd en datum zoals uitgezonden door het station. Door op RDS te drukken kunt u volgens programmatype naar radiostations zoeken. Op het display kunt u het laatst gekozen programmatype (PTY) aflezen. Door eenmaal of meerdere malen op PTY te drukken kunt u uw favoriete programmatype kiezen. Druk op I i . De tuner zoekt automatisch naar het gewenste programmatype. Het zoeken stopt zodra een station gevonden is.

Geluid aanpassen De surround-modus instellen Dit systeem heeft een aantal vooraf ingestelde surround sound-velden. U kunt kunt een gewenste geluidsmodus selecteren door EQ te gebruiken. U kunt de EQ wijzigen met behulp van de I i pijltoets terwijl de EQ informatie getoond wordt. De weergegeven items voor de equalizer kunnen anders zijn, afhankelijk van geluidsbronnen en effecten.

OP SCHERM Beschrijving

Geeft u passende geluidsinstelling met het verbinden van het kleine type speakers (S-DV202).

AUTO EQ Realiseer de geluidsequalizer die het meest lijkt op het genre dat op het MP3 ID3 label van songbestanden staat.

POP CLASSIC JAZZ ROCK Dit programma leent een enthousiaste atmosfeer aan het geluid en geeft u het gevoel van een echt rock-, pop-, jazzof klassiek concert.

MP3 - OPT Deze functie is speciaal bedoeld voor gecomprimeerde mp3-bestanden. Hierbij worden vooral de hoge tonen verbeterd.

BASS Tijdens het afspelen van muziekbronnen kunt u de hoge en lage tonen en het surroundeffect versterken.

PLII MOVIE PLII MUSIC PLII MTRX Dolby Pro Logic II stelt u in staat een stereobron op een 5.1-kanaal af te spelen. U geniet van het geluid zonder effect van de equalizer.

Let op • Bij bepaalde surround-standen komt het voor dat bepaalde luidsprekers geen of weinig gelid produceren. Tenzij de luidspreker defect is heeft dit te maken met de ingestelde surround-modus en de geluidsbron. • Soms moet u na het kiezen van een andere geluidsbron of een ander muzieknummer de surround-modus opnieuw instellen.

Geeft u passende geluidsinstelling met het verbinden van het hoge type speakers (S-BD707T).

Geavanceerde bedieningsmogelijkheden Slaapklok (Sleep Timer) instellen Druk eenmaal of meerdere malen op SLEEP om een tijd tussen 10 minuten en 3 uur te kiezen waarna het apparaat zichzelf automatisch uitschakelt. Om de resterende tijd te controleren drukt u op SLEEP

Om de inslaapfunctie te annuleren, drukt u een paar keer op SLEEP tot “SLEEP 10” verschijnt en druk vervolgens nogmaals op SLEEP terwijl “SLEEP 10” wordt weergegeven.

Let op U kunt de resterende tijd controleren voordat het apparaat zichzelf uitschakelt.

Dimmer Druk eenmaal op DIMMER. Het beeldscherm kan op drie helderheidsniveaus worden ingesteld. Om dit te annuleren drukt u herhaaldelijk op DIMMER totdat alles gedimd wordt.

De schermbeveiliging wordt getoond indien u het toestel ongeveer vijf minuten in de Stop modus laat staan.

Geluidsweergave tijdelijk uitschakelen Met een druk op deze knop schakelt u het geluid van het apparaat uit. Zo kunt u het apparaat tijdelijk stilschakelen om bijvoorbeeld de telefoon op te nemen; hierbij knippert de indicatie MUTE (Stilgeschakeld) op het beeldscherm.

Systeemkeuze - optie

U dient een geschikte systeemmodus voor uw TV systeem in te stellen. Indien in het schermvenster NO DISC getoond wordt, houdt u PAUSE/STEP (X) langer dan 5 seconden ingedrukt om een systeem te selecteren.(PAL/ NTSC)

Bestandsinformatie weergeven (ID3 tag)

Wanneer u tijdens het afspelen van mp3-bestanden die bestandsinformatie bevatten op DISPLAY drukt, wordt de informatie weergegeven

Luisteren naar muziek van uw draagbare spelen of extern apparaat De eenheid kan gebruikt worden om de muziek van vele soorten draagbare spelers of externe apparaten te spelen. (Zie pagina 24) 1. Sluit de draagbare speler aan op de connector PORTABLE IN van de eenheid. Of sluit het externe apparaat op de AUX-connector van de eenheid aan. 2 Druk op STANDBY/ON om de stroom in te schakelen. 3 Druk op FUNCTION om de PORTABLE- of AUX-functie in te schakelen. 4 Schakel de draagbare speler of het externe apparaat in en begin met spelen.

Opnemen naar USB 1. Sluit het USB-apparaat op de eenheid aan 2. Druk op FUNCTION om een dvd- of cdfunctie te kiezen. 3 Start het opnemen door op z USB REC te drukken. 4 Stop de opname door op x STOP te drukken.

Muziekbestanden op disks naar usbgeheugensticks overzetten Eén nummer opnemen - Op kunt een bestand op uw usb-apparaat opnemen nadat u het betreffende bestand hebt afgespeeld.

Een programmalijst opnemen - Ga naar de betreffende geprogrammeerde lijst en neem deze vervolgens op usb op.

Let op • U kunt het opnamepercentage controleren voor de USB-opname op het scherm tijdens de opname. • Wanneer u tijdens afspelen stopt met opnemen, zal het bestand dat op dat moment is opgenomen worden opgeslagen. • Verwijder het USB-apparaat niet of schakelt de eenheid niet uit tijdens opnemen op een USBstick. Indien u dit wel doet, kan een onvolledig bestand worden gemaakt en niet op de PC verwijderd. • Als USB opnemen niet werkt, wordt een bericht als “NO USB”, “ERROR”, “USB FULL” of “NO REC” op het weergave-venster weergegeven. • Indien u het opnemen stopt tijdens het afspelen, zal het bestand niet opgeslagen worden. • In cd-g-formaat kunnen geen dts-schijven met usb worden opgenomen. • U kunt niet meer dan 999 bestanden opslaan. • Deze wordt als TRK_001 in de CD FOLDER (Cdmap) opgeslagen. • Deze bestanden worden als volgt opgeslagen.

AUDIO CD MP3/ WMA De andere bronnen

Het zonder toestemming van de eigenaars van het auteursrecht maken van kopieën van auteursrechtelijk beschermd materiaal, waaronder begrepen computerprogramma's, bestanden, tv- en radio-uitzendingen en geluidsopnamen, kan worden aangemerkt als een inbreuk op het auteursrecht en strafrechtelijk worden vervolgd. Het is verboden deze apparatuur voor de bovengenoemde doeleinden te gebruiken. Ken uw verantwoordelijkheid Respecteer het auteursrecht

Alle nummers opnemen - Nadat u een stopcommando hebt gegeven, kunt u alles op een usb-apparaat opnemen.

5 Onderhoud Wat u over disks moet weten

Behandeling van het apparaat

Het apparaat vervoeren Bewaar de originele doos en het verpakkingsmateriaal waarin u het apparaat hebt gekocht, Als u het apparaat veilig wilt versturen, verpak het dan op dezelfde manier waarop het in de fabriek is verpakt.

Plak nooit papier of plakband op een disk.

Disks bewaren Doe de disk na het afspelen terug in de bijbehorende cassette. Stel disks niet bloot aan direct zonlicht of warmtebronnen (bijv. de verwarming) en laat disks nooit in uw auto in de zon liggen. Disks reinigen

Vingerafdrukken en stof op een disk veroorzaken een slecht beeld en vervormd geluid. Maak een disk voordat u deze afspeelt met een zachte schone doek schoon. Veeg van het midden van de disk naar de rand toe. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen, thinner, in de handel verkrijgbare reinigingsmiddelen of antistatische sprays die voor oudere vinylgrammofoonplaten bedoeld zijn.

De buitenkant van het apparaat schoon houden •

Gebruik in de buurt van het apparaat geen vluchtige vloeistoffen door bijvoorbeeld insecticide te verstuiven.

Door het apparaat met kracht af te wrijven kunt u het beschadigen. Laat geen rubber of kunststof voorwerpen langdurig in contact met het apparaat.

Apparaat reinigen Gebruik een zachte droge doek om het apparaat te reinigen. Als de buitenkant van het apparaat erg vuil is, gebruik dan een zachte doek die u met een sopje licht bevochtigt. Gebruik geen krachtige oplosmiddelen zoals alcohol, benzeen of thinner omdat deze het oppervlak van het apparaat kunnen aantasten. Apparaat onderhouden Dit apparaat is een high-tech precisieapparaat. Als de optische pick-uplens en de onderdelen die de disks aandrijven vuil of versleten zijn, kan de beeldkwaliteit achteruitgaan. Neem voor meer informatie contact op met uw leverancier of het dichtstbijzijnde servicecentrum.

Steek de netkabel in een stopcontact.

De TV is niet afgesteld op het ontvangen van het het DVD signaal.

Selecteer de juiste video inputmodus op de TV zodat het beeld van de DVD receiver op het TV scherm getoond wordt.

De videokabels zijn niet goed aangesloten.

Sluit de videokabels goed aan op zowel de TV als DVD receiver.

Apparatuur aangesloten via de audiokabel is niet ingesteld op het ontvangen van de DVD signaaluitvoer.

Selecteer de juiste input modus van de audio ontvanger zodat u het geluid van de DVD receiver kunt horen.

De audiokabels zijn niet goed aangesloten op de luidsprekers of de receiver.

Sluit de audiokabels goed aan op de aansluitpunten.

De audiokabels zijn beschadigd.

Vervang door een nieuwe audiokabel.

Er is weinig of geen geluid

De beeldkwaliteit van De schijf is vuil. de DVD is slecht Een DVD/ CD wordt niet afgespeeld.

Reinig de schijf met een zachte doek waarbij u vanuit het midden van de schijf naar buiten veegt.

Geen schijf geplaatst.

IPlaats een afspeelbare schijf.

Een niet afspeelbare schijf is geplaatst.

Plaats een afspeelbare schijf (controleer schijftype, kleursysteem en regiocode).

De schijf is verkeerd om geplaatst.

Plaats de schijf met het label of de bedrukte kant naar boven.

Het menu is op het scherm geopend.

Druk op SETUP om het menuscherm te sluiten.

Het kinderslot is ingeschakeld waardoor het afspelen van DVD’s met een bepaalde beoordeling, niet mogelijk is.

Voer uw wachtwoord in of wijzig het beoordelingsniveau. Reinig de schijf met een zachte doek met uitwaartse vegen.

Goed afstemmen op radiostations niet mogelijk

Controleer de antenne aansluiting en pas de stand aan.

De antenne is slecht geplaatst of slecht aangesloten. De signaalsterkte van het radiostation is te zwak.

Er zijn geen stations geprogrammeerd of de geprogrammeerde stations zijn (tijdens het afstemmen door het scannen van geprogrammeerde kanalen). De afstandsbediening wordt niet rechtstreeks op De afstandsbediening het apparaat gericht. werkt niet goed/ De afstandsbediening is te ver van het apparaat helemaal niet vandaan.

Plaats de DVD receiver en audiocomponenten verder weg van de TV.

Monteer indien noodzakelijk een buitenantenne. Stem met de hand af op het station. Programmeer bepaalde stations, zie bladzijde 35 voor meer informatie. Richt de afstandsbediening direct op het toestel. Gebruik de afstandsbediening binnen 7 meter van de DVD receiver.

Er bevindt zich een obstakel tussen de afstandsbediening en het toestel.

Verwijder de hindernis.

De batterijen in de afstandsbediening zijn leeg.

Vervang de batterijen door nieuwe batterijen.

6 Problemen oplossen

Brommend geluid te De schijf is vuil. horen tijdens afspelen DVD of CD De DVD receiver bevindt zich te dicht bij de TV wat feedback veroorzaakt.

7 Aanhangsel Uw tv bedienen met de bijgeleverde afstandsbediening Met de hieronder afgebeelde toetsen kunt u uw PIONEER televisie bedienen.

De tv in- en uitschakelen.

INPUT De tv-broningang overschakelen tussen de tv en andere invoerbronnen.

Scant op en neer door opgeslagen kanalen.

Het volume van de tv aanpassen.

Let op Afhankelijk van het aangesloten apparaat is het mogelijk dat u de tv met bepaalde knoppen niet kunt bedienen.

De afstandsbediening voor uw tv geschikt maken U kunt uw tv met de meegeleverde afstandsbediening bedienen. Als uw tv in de onderstaande lijst voorkomt, kunt u de bijbehorende code van de fabrikant ingeven. 1. Terwijl u de 1 (TV POWER)-knop ingedrukt houdt, voert u met de cijfertoetsen de fabriekscode van uw tv in (zie onderstaande tabel).

2. Laat de 1 (TV POWER) knop los om de instelling te voltooien. Afhankelijk van uw tv is het mogelijk dat sommige of alle toetsen niet samen met uw tv werken, ook niet nadat u de juiste fabriekscode hebt ingevoerd. Wanneer u de batterijen van de afstandsbediening vervangt, wordt de door u ingegeven code naar de standaardinstelling teruggezet. Stel de betreffende code opnieuw in.

Taalcodes Gebruik deze lijst om de gewenste taal voor de volgende begininstellingen te selecteren : Schijfaudio, Schijfondertiteling, Schijfmenu. Code

Fins Frans Fries Keltisch Georgisch Duits Grieks Groenlands Guarani Gujarati Hausa Hebreeuws Hindi Hongaars IJslands Indonesisch Interlingua Iers Italiaans Japans Kannada Kashmiri Kazachstaans Kirgizisch Koreaans Koerdisch Laothiaans Latijn Lets

Taal Afaars Afrikaans Albanees Amhaars Arabisch Armeens Assamees Aymara Azerbeidzjaans Bashkir Baskisch Bengali; Bangladesh Bhutani Bihari Bretons Bulgaars Burmees Wit-Russisch Chinees Kroatisch Tsjechisch Deens Nederlands Engels Esperanto Ests Faroëse Fiji

Regiocodes Kies een regiocode uit de lijst.

Gebied Afghanistan Argentinië Australië Oostenrijk België Bhutan Bolivia Brazilië Cambodja Canada Chili China Colombia Congo Costa Rica Kroatië Tsjechië Denemarken Ecuador Egypte El Salvador Ethiopië Fiji Eilanden Finland Frankrijk Duitsland Groot-Brittanië Griekenland Groenland

AF AR AU AT BE BT BO BR KH CA CL CN CO CG CR HR CZ DK EC EG SV ET FJ FI FR DE GB GR GL Gebied Hong Kong Hongarije India Indonesië Israël Italië Jamaica Japan Kenya Kuweit Libië Luxemburg Maleisië Maladiven Mexico Monaco Mongolië Marokko Nepal Nederland Nederlandse Antillen Nieuw Zeeland Nigeria Noorwegen Oman Pakistan Panama Paraguay Filipijnen

HK HU IN ID IL IT JM JP KE KW LY LU MY MV MX MC MN MA NP NL AN NZ NG NO OM PK PA PY PH Gebied Polen Portugal Roemenië Russische Federatie Saudi-Arabië Senegal Singapore Slowakije Slovenië Zuid-Afrika Zuid-Korea Spanje Sri Lanka Zweden Zwitserland Taiwan Thailand Turkije Oeganda Oekraïne Verenigde Staten Uruguay Oezbekistan Viëtnam Zimbabwe

Handelsmerken en licenties

HDMI, het HDMI-Logo en High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen.

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of in andere landen. Dit product bevat technologie die eigendom is van Microsoft Corporation en deze kan niet worden gebruikt of gedistribueerd zonder een licentie van Microsoft Licensing, Inc.

is een handelsmerk van DVD Format/Logo Licensing Corporation.

Vervaardigd onder licentie van Dolby Laboratories. “Dolby”, “Pro Logic”, en het dubbel D- symbool zijn handelsmerken van Dolby Laboratories.

DivX is een gedeponeerd handelsmerk van DivX, Inc. en wordt in licentie gebruikt.

7 Gefabriceerd onder licentie van een of meer van de volgende Amerikaanse patenten: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 en andere verleende en/of aangevraagde Amerikaanse en wereldwijde patenten. DTS en het symbool zijn gedeponeerde handelsmerken & DTS Digital Surround en de DTS- logo’s zijn handelsmerken van DTS, Inc. In het product is software inbegrepen. © DTS, Inc. Alle rechten voorbehouden.

Technische gegevens Algemeen • Vermogenseisen: AC 220-240 V, 50/ 60 Hz • Opgenomen vermogen: 50 W In standby-modus: minder dan 1,0 W. • Buitenmaatse afmetingen (B x H x D) 360 x 66 x 327 mm • Netto gewicht (Plm.): 2.5 kg • Werkingstemperatuur: 41 °F tot 95 °F (5 °C tot 35 °C) • Relatieve vochtigheid: 5 % tot 85 %

• Busvoeding (USB): DC 5V 500 mA

• Laser: Halfgeleiderlaser golflengte: 650 nm

Ingangen / uitgangen

• Signaalsysteem: Standaard NTSC/PAL kleurentelevisiesysteem

• VIDEO UIT: 1.0 V (p-p), 75 Ω, sync negatief, RCA jack x 1

• Frequentiegebied: 20 Hz tot 20 kHz (bemonstering bij 48, 96 en 192 kHz)

Luidsprekers voor DCS-404K S-BD707T Luidsprekers voor DCS-202K S-DV202

• Front/surround-luidsprekers (links/rechts) Type: tweeweg Gewogen impedantie: 4Ω Netto afmatingen 260 x 1097 x 260 mm (B x H x D): Netto gewicht: 3.8 kg

• Front/surround-luidsprekers (links/rechts) Type: 1-wegs Gewogen impedantie: 4Ω Netto afmatingen 96 x 96 x 85 mm (B x H x D): Netto gewicht: 0.4 kg

• Middenluidspreker Type: Gewogen impedantie: Netto afmatingen (B x H x D): Netto gewicht:

• Middenluidspreker Type: Gewogen impedantie: Netto afmatingen (B x H x D): Netto gewicht:

Eenweg 4Ω 300 x 87x 65 mm 0.6 kg
