EY6225 - Schroevendraaier PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze schroevendraaier (boor/schroevendraaier)
Merk	Panasonic
Model	EY6225
Schroefcapaciteit	Houtschroeven: 3,8 x 38 mm; Metaalschroeven: M2,5-M5
Boorcapaciteit (metaal)	2 mm
Motor	DC 3,6 V
Toerental onbelast	LAAG: 200 tpm; HOOG: 600 tpm
Maximaal koppel	LAAG: 4,4 Nm; HOOG: 1,5 Nm
Instelbaar koppel koppeling	21 standen, tot 3,0 Nm
Totale lengte	296 mm
Gewicht (met accu)	0,5 kg
Accutype	Ni-Cd 3,6 V (model EY9025)
Standaard oplaadtijd	Ongeveer 15 minuten
Lader	Model EY0225, elektronische beveiliging
Belangrijkste functies	Aan/uit, richtingsomkeer, snelheidskiezer, 21-standen koppeling, schakelaarvergrendeling
Handmatig gebruik	Mogelijk met schakelaar op UIT (max. koppel 150 kg·cm)
Onderhoud en reiniging	Droge, schone doek; geen water, oplosmiddel of vluchtig reinigingsmiddel gebruiken
Veiligheid	Schakelaarvergrendeling, thermische beveiliging accu, automatische uitschakeling bij volle lading
Recycling	Accu recyclebaar; inleveren bij verkooppunt in Zwitserland
Inbegrepen accessoires	Adapter voor zeskantboor

Veelgestelde vragen - EY6225 PANASONIC

Hoe stel ik het aanhaalkoppel van de koppeling in?

Draai de koppelingsknop naar een van de 21 standen. Elke stand komt overeen met een specifiek koppel, van 0,29 Nm (stand 1) tot 3,0 Nm (stand 21). Test de instelling voordat u begint met werken.

Hoe verander ik het toerental?

Gebruik de snelheidskiezer (A) aan de bovenkant. Stand LAAG voor 200 tpm (hoog koppel) en HOOG voor 600 tpm (laag koppel). Controleer altijd voordat u hem inschakelt.

Hoe laad ik de accu correct op?

Sluit de lader EY0225 aan op een stopcontact. Plaats de accu EY9025 in de lader. Het lampje gaat branden tijdens het laden. Het laden duurt ongeveer 15 minuten. Na voltooiing knippert het lampje snel.

Wat moet ik doen als de accu heet is en niet oplaadt?

Als de accu heet is (bijvoorbeeld na intensief gebruik), gaat het oranje wachtlampje branden. Laat de accu afkoelen tot kamertemperatuur; het laden begint automatisch.

Kan ik de schroevendraaier als handmatige schroevendraaier gebruiken?

Ja, zet de hoofdschakelaar op UIT. De boorkop kan handmatig worden gedraaid met een maximaal koppel van 150 kg·cm. Een lichte speling van de boorkop is normaal.

Hoe maak ik de schroevendraaier schoon?

Maak het schoon met een droge, schone doek. Gebruik nooit water, oplosmiddel of vluchtig reinigingsmiddel, omdat dit het apparaat kan beschadigen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Raak geen metalen delen aan bij het boren in een muur vanwege elektrische draden. Gebruik de plastic handgreep. Draag een veiligheidsbril bij langdurig gebruik. Schakel de boor uit als de boor vastloopt.

Hoe verwijder ik de accu?

Druk op de twee lipjes aan de zijkanten van de accu en schuif deze uit het gereedschap. Om hem te plaatsen, duwt u tot u een klik hoort.

Wat is de levensduur van de accu?

Oplaadbare accu's hebben een beperkte levensduur. Als de gebruiksduur na het laden erg kort wordt, vervang hem dan. Extreme kou of hitte kunnen de capaciteit per lading verminderen.

Hoe recycle ik de accu aan het einde van zijn levensduur?

Breng de gebruikte accu uit milieuoverwegingen naar een verkooppunt of officiële recyclinglocatie. In Zwitserland moet deze worden ingeleverd bij het verkooppunt.

GEBRUIKSAANWIJZING EY6225 PANASONIC

Draadloze boor en schroevedraaier

Taladro y destornillador sin cable elétrico

Lees deze gebruiksaanwijzing aandachtig door alvorens het appraat in gebruik te nemen.

Nederlands: Badzijde 22

Español: Página 26

Dansk: Side 30

Svenska: Sid 33

Norsk: Side 37

Suomi: Sivu 40

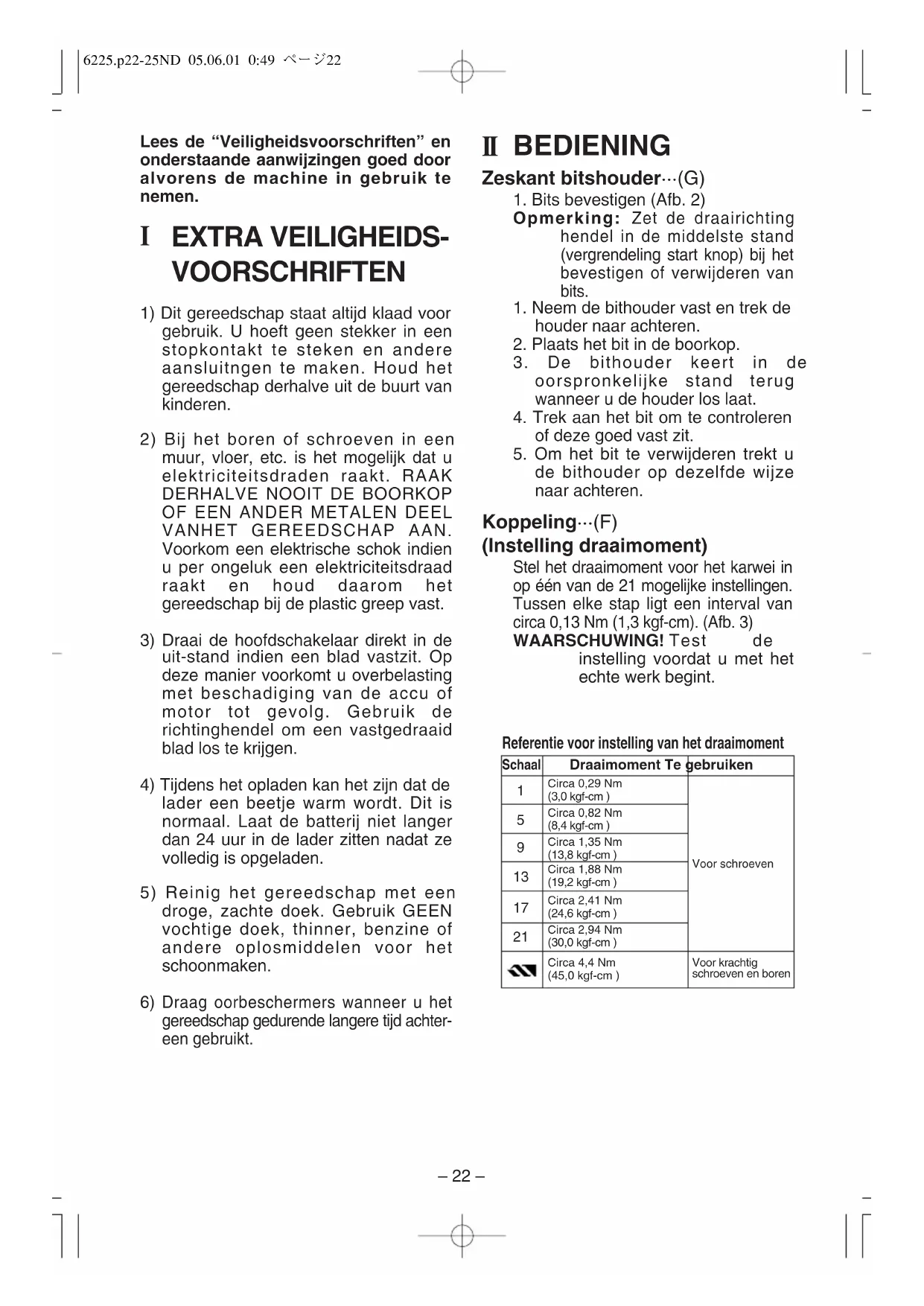

Lees de "Veiligheidsvoorschriften" en onderstaande aanwijzingen goed door alvorens de machine in gebruik te nemen.

I EXTRA VEILIGHEIDS-VOORSCHRIFTEN

1) Dit gereedschap staat altijd klaad voor gebruik. U hoeft geen stekker in een stopkontakt te steken en andere aansluitngen te maken. Houd het gereedschap derhalve uit de buurt van kinderen.

2) Bij het boren of schroeven in een muur, vloer, etc. is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHALVE NOOIT DE BOORKOP OF EEN ANDER METALEN DEEL VANHET GEREEDSCHAP AAN. Voorkom een elektrische schok indien u per ongeluk een elektriciteitsdraad raakt en houd daarom het gereedschap bij de plastic greep vast.

3) Draai de hoofdschakelaar direkt in de uit-stand indien een blad vastzit. Op deze manier voorkomt u overbelasting met beschadiging van de accu of motor tot gevolg. Gebruik de richtinghendel om een vastgedraaid blad los te krijgen.

4) Tijdens het opladen kan het zijn dat de lader een beetje warm wordt. Dit is normaal. Laat de batterij niet langer dan 24 uur in de lader zitten nadat ze volledig is opgeladen.

5) Reinig het gereedschap met een droge, zachte doek. Gebruik GEEN vochtige doek, thinner, benzine of andere oplosmiddelen voor het schoonmaken.

6) Draag oorbeschermers wanneer u het gereedschap gedurende langere tijd achter-een gebruikt.

II BEDIENING

Zeskant bitshouder...(G)

1. Bits bevestigen (Afb. 2)

Opmerking: Zet de draairichting hendel in de middelste stand (vergrendeling start knop) bij het bevestigen of verwijderen van bits.

1. Neem de bithouder vast en trek de houder naar achteren.

2. Plaats het bit in de boorkop.

3. De bithouder keert in de oorspronkelijke stand terug wanneer u de houder los laat.

4. Trek aan het bit om te controleren of deze goed vast zit.

5. Om het bit te verwijderen trekt u de bithouder op dezelfde wijze naar achteren.

Koppeling...(F)

Stel het draaimoment voor het karwei in op één van de 21 mogelijke instellingen. Tussen elke stap ligt een interval van circa 0,13 Nm (1,3 kgf-cm). (Afb. 3)

WAARSCHUWING! Test de instelling voordat u met het echte werk begint.

Referentie voor instelling van het draaimoment

Schaal	Draaimoment Te gebruiken
1	Circa 0,29 Nm(3,0 kgf-cm)	Voor schroeven
5	Circa 0,82 Nm(8,4 kgf-cm)
9	Circa 1,35 Nm(13,8 kgf-cm)
13	Circa 1,88 Nm(19,2 kgf-cm)
17	Circa 2,41 Nm(24,6 kgf-cm)
21	Circa 2,94 Nm(30,0 kgf-cm)
	Circa 4,4 Nm(45,0 kgf-cm)	Voor krachtigschroeven en boren

• Zet de schaal op 10 of lager bij gebruik met hoge snelheden. (De werking stopt bij het maximale koppel 1,5 Nm (15kgf-cm) wanneer de schaal hoger is afgesteld.)
• De automatische uitschakelfunctie wordt mogelijk onbruikbaar bij gebruik met hogere schalen en afnemende acculading. Laad in dit geval de accu op.

Opmerking: De tabel bevat slechts referentiewaarden. De instelling van het koppel kan verschillen al naar gelang het materiaal, type schroeven, enz. Voer voor gebruik een test uit onder uw specifieke condities.

Vergrendelen blad

1. Met de startschakelaar niet geaktiveerd en een schroefblad geplaatst, kan het gereedschap als een gewone (handmatige) schroevedraaier worden gebruikt (tot 150 kg-cm). Er is wat speling in de boorkop, maar dat is normaal. (Afb. 4)

Hoofdschakelaar (ON/OFF)…(C)

Druk op de bovenste helft van de schakelaar voor het draaien in voorwaartse richting en op de onderste helft voor het draaien in tegengestelde richting. (Afb. 5)

Snelheidskeuzeschakellar...(A)

Kies afhankelijk van de klus een lage of hoge snelheid.

LOW	200/min (rpm)	Forte
HIGH	600/min (rpm)	Inferiore

Let op! Kntroleer de stand van de snelheidskeuzeschakelaar alvorens gebruik.

(Afb. 6)

Hoofdschakelaarvergrendeling...(B)

Druk na gebruik de hoofdschakelaarvergrendeling in de vergrendelde stand zodat het gereedschap niet per ongeluk in werking kan worden gesteld.

(Afb. 7)

Accu (EY9025)…(E)

1. Bevestigen van de accu: Plaats de accu. De accu klikt op zijn plaats vast indien goed aangesloten.

2. Verwijderen van de accu: Druk op de twee lipjes aan de zijden van de accu. Schuif de accu van het gereedschap. (Afb. 8)

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Opmerking: • De capaciteit per lading is korter bij gebruik onder extreem hete of koude omstandigheden.

Recyclen van de accu

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Acculader…(I)

Opmerking: Als u het accupack voor het eerst, of na een langdurige periode van opslag oplaadt, verdient het aanbeveling om de accu in ongeveer 24 uren volledig op te laden.

EY0225

1. Steek de lader in een stopkontakt.

Opmerking: Wanneer de stekker in de wandcontactdoos wordt gestoken, kunnen vonken ontstaan. Dit stelt evenwel geen veiligheidsprobleem.

2.Plaats de accu goed in de lader.

1. De laadindikator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakelaar geaktiveerd die voorkomt dat de accu wordt overladen. (Afb. 9)

- Het laden wordt niet gestart indien de accu warm is (bijvoorbeeld direkt na een zware klus). De oranje standby-indikator is opgelicht totdat de accu is afgekoeld.

Het laden wordt automatisch gestart zodra de accu is afgekoeld.

1. De laadindikator knippert snel wanneer de accu is geladen.

2. Als een volledig opgeladen accupack opnieuw in de acculader wordt gelegd, kan de laadindicator gaan branden en vervolgens langzaam gaan knipperen. Na enkele minuten kan de laadindicator snel gaan knipperen om aan te geven dat het accupack volledig is opgeladen.

3. Raadpleeg een erkende dealer als de laadindicator niet gaat branden zodra de acculader wordt aangesloten, of als de laadindicator na het verstrijken van de standaard laadtijd niet uitgaat.

Opmerking:

- Wanneer een koude accu (5°C of minder) wordt opgeladen in een warme ruimte, dient u de accu gedurende minstens één uur in de kamer te laten totdat hij de kamertemperatuur heeft bereikt. (Doet u dit niet, dan wordt de accu mogelijk niet volledig opgeladen.)

- Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.

OPGELET:

- Gebruik geen stroom van een motorgenerator.

- Trek de lader uit wanneer u hem niet gebruikt.

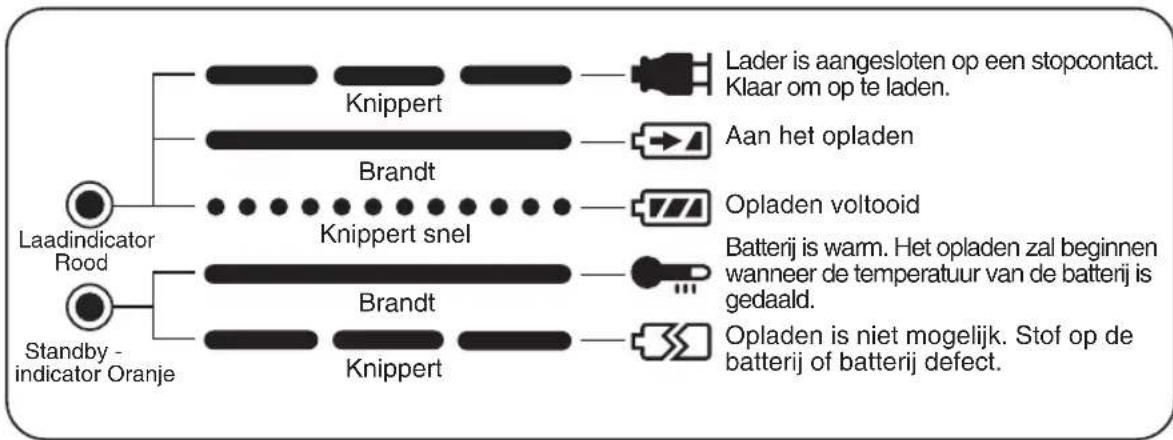

III LAMPINDICATIES

Opmerking: Voor de accu's die met deze acculader kunnen worden opgeladen, dient u het label op de acculader of de informatie in de meest recente catalogus te lezen.
