BEDIENUNGSANLEITUNG EY6225 PANASONIC

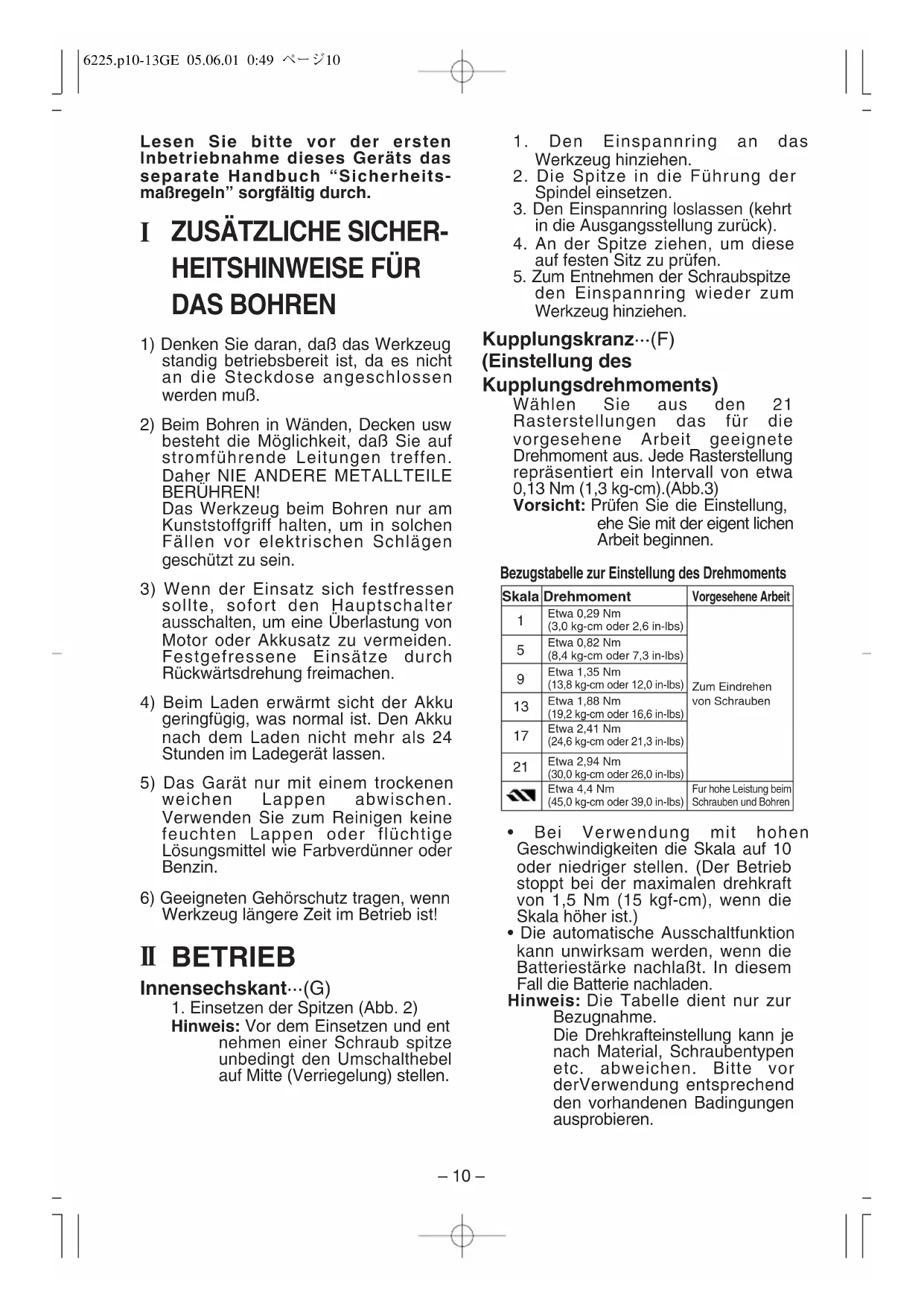

1. Den Einspannring an das

2. Die Spitze in die Führung der

3. Den Einspannring loslassen (kehrt

in die Ausgangsstellung zurück).

4. An der Spitze ziehen, um diese

auf festen Sitz zu prüfen.

5. Zum Entnehmen der Schraubspitze

den Einspannring wieder zum Werkzeug hinziehen. Kupplungskranz···(F) (Einstellung des Kupplungsdrehmoments) Wählen Sie aus den 21 Rasterstellungen das für die vorgesehene Arbeit geeignete Drehmoment aus. Jede Rasterstellung repräsentiert ein Intervall von etwa 0,13 Nm (1,3 kg-cm).(Abb.3) Vorsicht: Prüfen Sie die Einstellung, ehe Sie mit der eigent lichen Arbeit beginnen. Skala Drehmoment Vorgesehene Arbeit

Etwa 0,29 Nm (3,0 kg-cm oder 2,6 in-lbs)Etwa 0,82 Nm (8,4 kg-cm oder 7,3 in-lbs)Etwa 1,35 Nm (13,8 kg-cm oder 12,0 in-lbs)Etwa 1,88 Nm (19,2 kg-cm oder 16,6 in-lbs)Etwa 2,41 Nm (24,6 kg-cm oder 21,3 in-lbs)Etwa 2,94 Nm (30,0 kg-cm oder 26,0 in-lbs)Zum Eindrehenvon SchraubenEtwa 4,4 Nm (45,0 kg-cm oder 39,0 in-lbs)Fur hohe Leistung beimSchrauben und Bohren Bezugstabelle zur Einstellung des Drehmoments Lesen Sie bitte vor der ersten lnbetriebnahme dieses Geräts das separate Handbuch “Sicherheits- maßregeln” sorgfältig durch.

1) Denken Sie daran, daß das Werkzeug

standig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muß.

2) Beim Bohren in Wänden, Decken usw

besteht die Möglichkeit, daß Sie auf stromführende Leitungen treffen. Daher NIE ANDERE METALLTEILE BERÜHREN! Das Werkzeug beim Bohren nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

3) Wenn der Einsatz sich festfressen

sollte, sofort den Hauptschalter ausschalten, um eine Überlastung von Motor oder Akkusatz zu vermeiden. Festgefressene Einsätze durch Rückwärtsdrehung freimachen.

4) Beim Laden erwärmt sicht der Akku

geringfügig, was normal ist. Den Akku nach dem Laden nicht mehr als 24 Stunden im Ladegerät lassen.

5) Das Garät nur mit einem trockenen

weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

6) Geeigneten Gehörschutz tragen, wenn

Werkzeug längere Zeit im Betrieb ist!

BETRIEB Innensechskant···(G)

1. Einsetzen der Spitzen (Abb. 2)

Hinweis: Vor dem Einsetzen und ent nehmen einer Schraub spitze unbedingt den Umschalthebel auf Mitte (Verriegelung) stellen.

• Bei Verwendung mit hohen Geschwindigkeiten die Skala auf 10 oder niedriger stellen. (Der Betrieb stoppt bei der maximalen drehkraft von 1,5 Nm (15 kgf-cm), wenn die Skala höher ist.)

• Die automatische Ausschaltfunktion kann unwirksam werden, wenn die Batteriestärke nachlaßt. In diesem Fall die Batterie nachladen. Hinweis: Die Tabelle dient nur zur Bezugnahme. Die Drehkrafteinstellung kann je nach Material, Schraubentypen etc. abweichen. Bitte vor derVerwendung entsprechend den vorhandenen Badingungen ausprobieren. 6225.p10-13GE05.06.010:49ページ10Einsatzsperrfunktion Bei ausgeschaltetem Werkzeug ist der Einsatz gesperrt und kann als manueller Schraubendreher verwendet werden (bis zu 14,7 Nm, 150 kg-cm). Es kann sein, daß der Antriebsschaft etwas Spiel hat. Dies ist normal.(Abb.4) Haupschalter (ON/OFF)···(C) Zur Vorwärtsdrehung auf den oberen Teil des Schalters drücken; zur Rückwärtsdrehung auf den unteren Teil des Schalters drücken. (Abb.5) Bereichsschalter···(A) Um den unterschiedlichen Anwendungswechen des Werkzeugs gerecht zu werden, sind zwei Drehgeschwindigkeiten wählbar. Je nach Verwendungszweck kann zwischen hoher und niedriger Geschwindigkeit gewählt werden. LOW HIGH 200/min (RPM) 600/min (RPM) hohes Drehmoment Kleines Drehmoment Orsicht: Vor dem Gebrauchprüfen

weicher Drehzahl bereich eingestellt ist.(Abb.6) Schaltersperre···(B) Nach Gebrauch die Schaltersperre auf Sperrstellung schalten, um versehentliches Einschalten zu verhindern. (Abb. 7) Akkupack (EY9025)···(E)

1. Die beidseitigen Entriegelungs knöpfe

drücken und das Akkupack aus dem Werzeug ziehen.

2. Den Akkupack mit dem Ladegerät

3. Nach dem Aufladen das Akkupack

vom Ladegerät abziehen und in das Werkzeug einsetzen. Das Netzkabel des Ladegeräts bei Nichtverwendung aus der Steckdose ziehen. Bei Nichtgebrauch das Ladegerät vom Netz trennen. (Abb. 8) Lebensdauer des Akkupacks Das Akkupack hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muß das Akkupack erneuert werden. Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingungen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung. Akku-Recycling Bei der Entsorgung von Materialien immer alle örtlich geltenden Vorschriften beachten und die Produkte gegebenfalls bei dafür vorgesehenen Sammelstellen abgeben. Für die Schweiz Nach Gebrauch der Verkaufsstelle zuruckgeben. Ladegerät···(I) Zur Beachtung: Beim ersten Mal sowie nach längerer Lagerung den Akkupack ca. 24 Stunden lang laden, um die volle Kapazität herzustellen. EY0225

1. Ladegerät an Wandsteckdose

anschließen. Hinweis: Es ist möglich, daß sich Funken bilden, wenn der Stecker in eine Wechselstrom- Spannungsversorgung eingesteckt wird, dies stellt aber kein Sicherheitsproblem dar.

2. Akkupack fest in das Ladegerät schieben.

Während des Ladens leuchtet die Ladekontrollampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch. (Abb.9)

4. Das Ende des Ladevorgangs wird

durch schnelles Blinken der Ladekontrollampe angezeigt.

5. Wenn ein vollstandig geladenes Batterie-

Pack erneut in das Ladgerät eingelegt wird, leuchtet möglicherweise die Ladekontrol-lampe auf und beginnt dann langsam zu blinken. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, daß der Ladevorgang abgeschlossen ist. – 11 – 6225.p10-13GE05.06.010:49ページ11– 12 –

6. Wenn die Ladekontrollampe nicht

unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhandler. Hinweis:

Wenn eine kalte Batterie (von etwa 5°C oder weniger) in einem warmen Raum aufge- laden werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, daß die Batterie nicht vollständig aufgeladen wird.)

Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden. ACHTUNG:

Keinen Motorgenerator als Spannungsquelle benutzten.

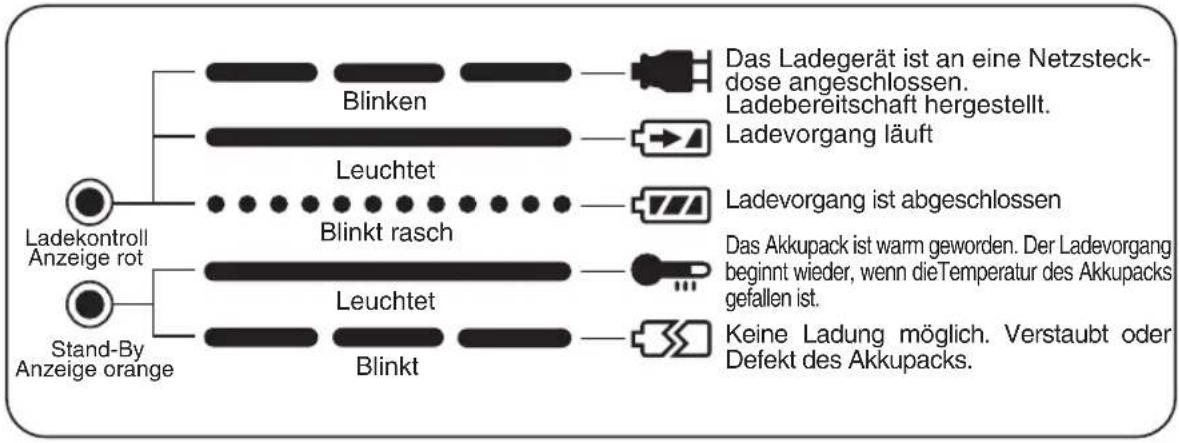

Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen. 6225.p10-13GE05.06.010:49ページ12– 13 – III ANZEIGELAMPEN Modell

TECHNISCHE DATEN HAUPTGERÄT AKKUPACK Speicherbatterie Ni-Cd BatterieSpannungGleichstrom 3,6V DC (1,2V × 3cells)Modell EY9025 AKKULADEGERAT Modell EY0225Gewicht 0,6k

(1,3 lbs)LadezeitLeistungsvermögenBohrenSchraubeneindrehenEY6225HolzschraubeBei MetallDC Motor 3,6V MotorLOW: 200/min (rpm)HIGH: 600/min (rpm)Freie Drehzahl3,0Nm (30kgf-cm, 26in-lbs)Max. Kupplungsmoment296mmGesamtlänge0,5kg (1,1lbs)Gewicht (mit Akkupack)LOW: 4,4Nm (45kgf-cm, 39in-lbs)HIGH: 1,5Nm (15kgf-cm, 13in-lbs)Max. AnzugsmomentMaschinenschraubeM2,5-M5V2mm (5/64″) V3,8 × 38mm (5/32″× 1-29/64″) 2,4V 3,6VStandard LadezeitCa: 15 MinutenEY9021 EY9025 BlinkenLeuchtetBlinkt raschLeuchtetBlinktDas Ladegerät ist an eine Netzsteck-dose angeschlossen.Ladebereitschaft hergestellt.Ladevorgang läuftLadevorgang ist abgeschlossenDas Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akkupacks gefallen ist.Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.LadekontrollAnzeige rotStand-ByAnzeige orange Hinweis: Die für dieses Ladegerät geeigneten Akkus sind auf dem Aufkleber am Ladegerät oder im aktuellen Generalkatalog angegeben. 6225.p10-13GE05.06.010:49ページ13– 14 –
